26
преобразование
Работа на АКБ
> 88%
ECO режим
94%
БАТАРЕЯ
Напряжение шины
постоянного тока, В
48
Емкость встроенных
АКБ, А часов
12В / 9А·ч
Время
восстановления до
90%, ч
4
Зарядный ток, А
1
ВРЕМЯ ПЕРЕКЛЮЧЕНИЯ
Сеть на АКБ: 0 микро
сек; сеть на байпас < 4
микро сек
ЗАЩИТА
Перегрузка
От
сети
t, окружающей среды
<35 105%–110% - 10
мин; 110%-130% - 1
мин; 130%-150% -5 сек;
>150% - 5 сек
<35 t, окружающей
среды <40 >105%-110%
- 1 мин; 110%-130% - 5
сек; >130% - 5 сек
От
АКБ
105%–150%:
отключение через 30
сек.; >150%:
отключение через 300
микро сек.
Короткое
замыкание
Автомат
Перегрев
От сети - переход на
байпас; от АКБ -
отключение
Разряд АКБ
Сигнал тревоги и
отключение
Самодиагностика
При включении и
программная
27
диагностика
EPO
Отключение
АКБ
Технология Advanced
Battery Management
ИНДИКАЦИЯ
Аудио и визуальная
Отказ сети, разряд АКБ,
перегрузка, авария
ТЕХНИЧЕСКИЕ
ДАННЫЕ
Габариты (ШхВхГ),
мм
440х86,5х552,5
Вес, кг
21,1
Габариты
батарейного блока
(ШхВхГ), мм
440х86,5х552
Вес батарейного
блока, кг
28,5
Входные разъемы
IEC320C14-10A
Выходные разъемы
IEC320 С13-10А х 8
(два раздельно
управляемых сегмента)
ИНТЕРФЕЙСЫ
RS232/USB Порт
Поддержка Windows,
Linux, FreeDSB, и пр.
Коммуникационный
слот
Карта SNMP
RJ-45
С защитой от
перенапряжений
ОБЩАЯ
ИНФОРМАЦИЯ
Температура
эксплуатации, °С
0 - 40
Температура
хранения, °С
от -20 до +40
Влажность воздуха,
%
0 – 95 без конденсации
Высота над уровнем
моря, м
< 1500 м
Уровень шума, Дб
<50 (на расстоянии 1 м.)
28
3. Сетевое хранилище – реализовано на Zyxel NAS542 общем
объемом на 20 ТБ памяти.
Представлены основные характеристики, сетевого хранилища Zyxel
NAS542 указаны в таблице 4.
Таблица 4
Характеристики Zyxel NAS542
Система
Частота процессора
2х1200 МГц
Объем оперативной памяти
1024 МБ
Накопители в комплекте
Суммарный объем накопителей в
комплекте
нет
Параметры накопителя
Количество отсеков для накопителей
4 шт.
Максимально поддерживаемый
объем одного накопителя
12 ТБ
Форм-фактор устанавливаемых
накопителей
3.5" или 2.5"
Поддерживаемые уровни RAID
JBOD, RAID 0,
RAID 1, RAID
5, RAID 6,
RAID 10
Подключение
Количество портов Ethernet
2 шт.
Скорость сетевого интерфейса
1 Гбит
Wi-Fi
нет
4. Патч-панели необходимы для коммутации активного сетевого
оборудования либо двойного представления портов. Бывают фиксированные
и наборные с видами портов RJ-12 (6p4c, 6p6c), RJ-45 (8p8c);
5. Для удобства иногда оборудуется так же консолью управления;
29
6. Аппаратной основой сервера является Сервер DELL R320,
технические характеристики приведены ниже в таблице 5.
Таблица 3
Характеристики Сервера DELL R320
Структурная схема технической составляющей сервера представлена
на рисунке 11.
Процессор
1x Intel Xeon E5-2470 v2 (10C
25M Cache 2.40 GHz)
Оперативная память
8Гб (1x8GB) DDR3 ECC
2133МГц (Поддержка до 64GB
максимально, 4 DIMM портов)
HDD
noHDD (до 4 hdd 3.5")
Модуль удаленного управления
iDRAC 7 Express
Сетевая карта
2 порта Ethernet 1Gb/s
Базовая частота процессора
1.90 GHz
RAID controller
Dell PERC H710 (512MB+BBU)
Блок питания
1х БП 350w
Форм-фактор
1U
30

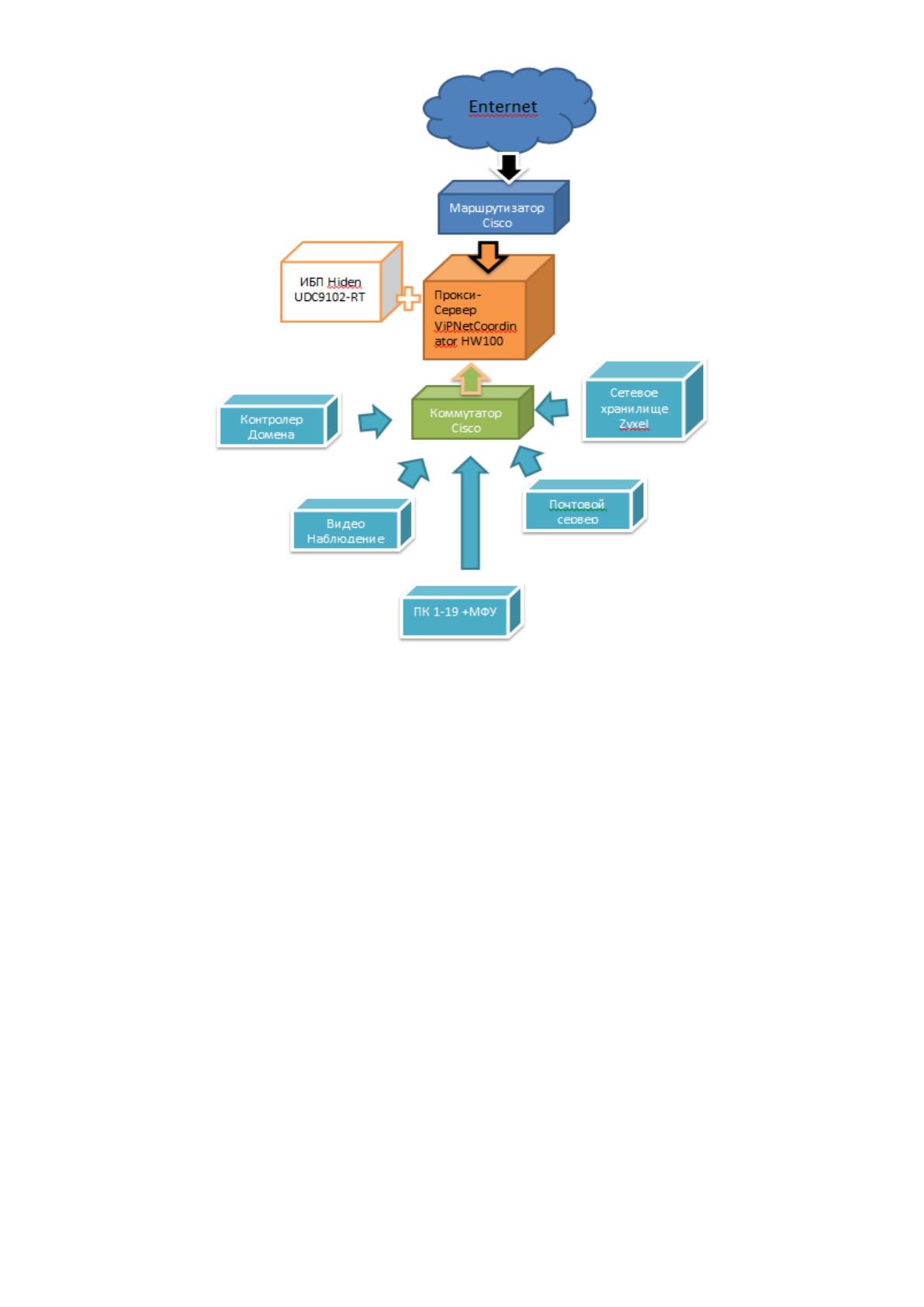

Рисунок 11 - Структурная схема составляющей сервера
Маршрутизатор - 10000-2P2-2DC Cisco 10000 eight-slot chassis, 2
PRE2s, 2 DC PEMs.
Прокси-сервер - реализован на программно-аппаратном комплексе
ViPNetCoordinator HW1000 версия 4, шлюз безопасности совместно с
межсетевым экраном.
Позволяет организовать защищенный доступ как в ЦОДы, так и в
корпоративную облачную инфраструктуру. Поддерживает защиту
скоростных каналов связи, до 1 Гбит/сек. ПАК ViPNet Coordinator HW1000,
исполненный в форм-факторе 1U, потребляет низкое количество
электроэнергии, обладает невысоким уровнем тепловыделения и не требует
каких-либо особых условий для размещения и эксплуатации, представляя
собой высокоэффективное средство сетевой защиты. [16]
31
Имеет следующие преимущества:
1. VPN без установления соединения обеспечивает повышенную
надежность и устойчивость соединений через шлюз безопасности ViPNet
Coordinator HW1000.
2. Поддержка работы в современных мульти сервисных сетях связи
без ограничений по совместимости:
• со службами DHCP, WINS, DNS;
• с динамическим преобразованием адресов (NAT, PAT);
• с использованием мультимедийных протоколов (SIP, H323,
SCCP и другие).
3. Использование ПО ViPNet Administrator в качестве центра
генерации ключей шифрования.
4. Специальная архитектура файловой системы предотвращает
возможность порчи образа операционной системы и ПО ViPNet при сбоях
питания.
5. Возможность повышения надежности координатора за счет его
развертывания в составе кластера горячего резервирования (failover cluster).
В серверной так же установлен дополнительный источник питания
HiDEN UDC9102-RT , на случай если внезапно отключат электричество.
Файловый сервер реализован на Zyxel NAS542 общим объемом 20 Тб.
Максимальный поддерживаемый объем 4 накопителя по 12 Тб скоростью
сетевого интерфейса 1 Гб. Он предназначен для операций ввода, вывода и
хранения информации любого типа.[11]
Видеонаблюдение – в организации установлены видеокамеры, и
материал пишется на жесткие диски, которые находятся в серверной
комнате. Позволяет следить за внутренним порядком в организации и в
случае необходимости просматривать видеозаписи.
Почтовый сервер – мейл сервер, это агент по пересылке сообщений
(mail transfer agent). С помощью программного обеспечения позволяет
передавать сообщения от одного компьютера другому.[11]
32
Контролер домена – осуществляет управление сетевыми
устройствами, так называемыми доменами. В нем находится вся информация
о пользователях, их права на доступы и учетные записи.[11]
Kaspersky Endpoint Security для бизнеса обеспечивает безопасность
конфиденциальным данным для всей организации. Позволяет защитить от
вредоносных программ и несанкционированного доступа к компьютеру.[15]
Персональные компьютеры в организации ИП Шатохин Александр
Олегович имеют следующие параметры, указанные в таблицах 6-13:
Таблица 6
Параметры ПК 1-2
Процессор
Intel Core i3 6100
Частота
3.7 ГГц
Количество ядер
процессор
2
Чипсет материнской
платы
Intel H110
Оперативная память
DIMM, DDR4 4096 Мб 2400
МГц
Графика
Intel HD Graphics 530
Жесткий диск
1000 Гб, 7200 об./мин.
SATA III
Разъемы
Разъемов PS/2 1
(комбинированный);
Разъемов USB 2.0 4;
Разъемов USB 3.0 4;
Разъемов D-Sub 1;
Разъемов DVI 1;
Разъем для микрофона 1;
Разъем для наушников 1.
Операционная система
Windows 7 Максимальная
Программное обеспечение
Microsoft Word 10;
Microsoft Excel 10;
Microsoft PowerPoint 10;
Microsoft Outlook 10;
WinRAR;
Google chrome браузер;
Антивирус Касперский;
Битрикс 24;
1С;
Adobe reader;
Photoshop;
Skype.
33
Таблица 7
Параметры ПК 3-11, 14-19
Процессор
AMD A6 7480
Сокет процессора
Socket FM2
Процессор, частота
3.5 ГГц (3.8 ГГц, в режиме
Turbo)
Количество ядер
процессора
2
Чипсет материнской
платы
AMD A68H
Оперативная память
DIMM, DDR3 4096 Мб 1333
МГц
Максимальный объем
оперативной памяти
32 Гб
Тип графического
контроллера
Интегрированный
Графика
AMD Radeon R5
Жесткий диск
500 Гб, 7200 об./мин. SATA III
Тип кабельной сети
(разъем RJ-45)
Gigabit Ethernet
Разъемы
Разъемов PS/2 1
(комбинированный);
Разъемов USB 2.0 4;
Разъемов USB 3.0 2;
Разъемов D-Sub 1;
Разъемов DVI 1;
Разъем для микрофона 1;
Разъем для наушников 1;
Операционная система
Windows 7 Максимальная
Программное обеспечение
Microsoft Word 10;
Microsoft Excel 10;
Microsoft PowerPoint 10;
Microsoft Outlook 10;
WinRAR;
Google chrome браузер;
Антивирус Касперский;
Битрикс 24;
1С;
Adobe reader;
Photoshop;
Skype.
Таблица 8
Параметры ПК 12-13
Процессор
Intel Core i5 8400
Процессор, частота
2.8 ГГц (4 ГГц, в режиме
Turbo)
Количество ядер
процессора
6
Чипсет материнской
платы
Intel B360
34
Оперативная память
DIMM, DDR4 8192 Мб 2133
МГц
Тип графического
контроллера
Интегрированный
Графика
Intel UHD Graphics 630
Жесткий диск
1000 Гб, 7200 об./мин, SATA
III
Тип кабельной сети
(разъем RJ-45)
Gigabit Ethernet
Разъемы
Разъемов USB 2.0 2;
Разъемов USB 3.0 4;
Разъемов USB 3.1 2;
Разъемов DVI 1;
Разъемов HDMI 1;
Разъемов DisplayPort 3;
Разъем для микрофона 1;
Разъем
наушники/микрофон 1.
Операционная система
Windows 7 Максимальная
Программное обеспечение
Microsoft Word 10;
Microsoft Excel 10;
Microsoft PowerPoint 10;
Microsoft Outlook 10;
WinRAR;
Google chrome браузер;
Антивирус Касперский;
Битрикс 24;
1С;
Adobe reader;
Photoshop;
Skype.
Таблица 9
Многофункциональное устройство
HP LaserJet Pro MFP M132a
Печать
Тип печати
Лазерный
Встроенный копир
Есть
Встроенный сканер
Есть
Максимальный уровень
шума
51 дБ
Максимальный формат
печати
А4
Цветность
Черно-белый
Разрешение Ч/Б печати
1200 dpi
Время вывода первой
страницы
7.3 с
Скорость печати
до 22 стр./мин.
Подача бумаги:
Стандартная. Лоток на 150
листов.
Нагрузка в месяц
до 10000 стр./мес.
35
Копир
Масштабирование
от 25 до 400 %
Разрешение копира Ч/Б
600 x 400 dpi
Скорость Ч/Б
копирования
до 22 стр./мин.
Максимальное количество
копий за цикл
99
Оптическое разрешение
до 1200 dpi
Максимальный формат
оригинала
215.9 x 297
Таблица 10
Характеристики северного оборудования
Сервер
Процессор
Intel Xeon E5-2470 v2 (10C
25M Cache 2.40 GHz)
Оперативная память
8Гб (1x8GB) DDR3 ECC
2133МГц (Поддержка до 64GB
максимально, 4 DIMM портов)
HDD
HDD (до 4 hdd 3.5")
Модуль удаленного
управления
iDRAC 7 Express
Сетевая карта
2 порта Ethernet 1Gb/s
Базовая частота
процессора
1.90 GHz
RAID controller
Dell PERC H710 (512MB+BBU)
Блок питания
1х БП 350w
Форм-фактор
1U
Таблица 11
Ноутбук ASUS F540BA-GQ193T
Экран, Диагональ
15.6"
Разрешение
1366x768 Пикселей
Процессор
AMD
Модель процессора
A6-9225
Тактовая частота
2.6 ГГц
Оперативная память
4 ГБ
Тип оперативной памяти
LPDDR3
Тип накопителя
HDD
Объем накопителя
500 Гб
Графическая система
AMD
Модель видеокарты
Radeon R4
Операционная система
Windows 10 Домашняя x64
Программное обеспечение
Microsoft Word 10;
Microsoft Excel 10;
Microsoft PowerPoint 10;
Microsoft Outlook 10;
WinRAR;
Google chrome браузер;
