95
Мероприятия инженерно-технической защиты
№
п/п
Номенклатура ПиАСИБ,
расходных материалов
Стоимость,
единицы
(тыс.руб)
Кол-во
(комплект)
Стоимость,
всего
(тыс.руб.)
1.
ST-FR031EM,
биометрический
считыватель
8,839
2
17,678
2.
ML-295K,
электромагнитный замок
1,438
1
1,438
3.
ББП- 20 исп. 01,
бесперебойный блок
питания
0,8
1
0,8
4.
12В, 7Ач, аккумулятор
0,546
1
0,546
5.
ST-ER115, устройство
разблокировки двери
0,763
1
0,763
6.
ST-FE700, настольный
биометрический
считыватель
4,77
1
4,77
7.
StandProx, proxy - карта
Em-marine, магнитные
карты Timex Base,
0,03
5
0,15
8.
базовое ПО Timex TA-50,
6,042
1
6,042
9.
дополнительная
лицензия на 100
пользователей для
модуля учета рабочего
времени
7,314
1
7,314
10.
Timex АС, модуль
контроля доступа
6,042
1
6,042
11.
ВВГ 3х2,5, кабель
29,182
1
29,182
12.
ШВВП 2х0,75, кабель
10,25
1
10,25
13.
Расходные материалы
1
1
1
14.
Монтаж и пуско-наладка
оборудования, установка
ПО, настройка БД
14,609
1
14,609
Стоимость проведения мероприятий инженерно-технической
защиты
100
Объем разового ресурса, выделяемого на защиту информации
145
Содержание и объем постоянного ресурса (за квартал), выделяемого на
содержание СЗИ, приведено в таблице 3.3.
Таблица 3.3
Содержание и объем постоянного ресурса, выделяемого на защиту
информации
96
Организационные мероприятия
№
п\п
Выполняемые действия
Среднечасовая
зарплата
специалиста
(руб.)
Трудоемкость
операции
(чел.час)
Стоимость,
всего
(тыс.руб.)
1)
Заработная плата
администратора СЗИ
130
720
93,6
Стоимость проведения организационных мероприятий, всего
93,6
Мероприятия инженерно-технической защиты
№
п/п
Номенклатура ПиАСИБ,
расходных материалов
Стоимость,
единицы
(тыс.руб)
Кол-во (Вт)
Стоимость,
всего
(тыс.руб.)
1.
Сервер с монитором (350
вт)
0,003
252
0,6
2.
Компьютер АРМ
администратора (350 вт)
0,003
756
2,2
Стоимость проведения мероприятий инженерно-технической
защиты
2,8
Объем постоянного ресурса, выделяемого на защиту информации
96,3
Прогнозируемые данные по о величине потерь (рисков) для критичных
информационных ресурсов после внедрения/модернизации системы защиты
информации получены экспертным путем и приведены в таблице 3.4.
Таблица 3.4
Величины потерь (рисков) для критичных информационных ресурсов
после внедрения СЗИ
Риск
Актив
Величина
потерь
(тыс.руб.)
Некомпетентное использование,
настройка или неправомерное
отключение средств защиты
Персональные данные
заявителей
7
Финансовая и налоговая
отчетность
5
Персональные данные
сотрудников
15
Сведения о поступивших
обращениях
18
Сведения о прогнозе ЧС
30
Входящая и исходящая
корреспонденция
13
Перечень платежных
документов
20
Персональные данные
заявителей
6
97
Риск
Актив
Величина
потерь
(тыс.руб.)
Использование программных
средств и информации без
гарантии источника
Финансовая и налоговая
отчетность
5
Персональные данные
сотрудников
11
Сведения о поступивших
обращениях
2
Сведения о прогнозе ЧС
14
Входящая и исходящая
корреспонденция
9
Перечень платежных
документов
24
Отключение или вывод из строя
подсистем обеспечения
функционирования
информационных систем
Персональные данные
заявителей
9
Финансовая и налоговая
отчетность
9
Персональные данные
сотрудников
5
Сведения о поступивших
обращениях
7
Сведения о прогнозе ЧС
7
Входящая и исходящая
корреспонденция
5
Перечень платежных
документов
15
Нарушения персоналом
организационных мер по
обеспечению ИБ
Персональные данные
заявителей
18
Финансовая и налоговая
отчетность
30
Персональные данные
сотрудников
13
Сведения о поступивших
обращениях
20
Сведения о прогнозе ЧС
6
Входящая и исходящая
корреспонденция
5
Перечень платежных
документов
11
Несанкционированный доступ к
ресурсам информацио нно й
системы с рабочих станций
легальных пользователей
Персональные данные
заявителей
2
Финансовая и налоговая
отчетность
14
Персональные данные
сотрудников
9
98
Риск
Актив
Величина
потерь
(тыс.руб.)
Сведения о поступивших
обращениях
24
Сведения о прогнозе ЧС
9
Входящая и исходящая
корреспонденция
9
Перечень платежных
документов
5
Выход из строя оборудования
информационных систем и
оборудования
Персональные данные
заявителей
7
Финансовая и налоговая
отчетность
7
Персональные данные
сотрудников
5
Сведения о поступивших
обращениях
15
Сведения о прогнозе ЧС
18
Входящая и исходящая
корреспонденция
30
Перечень платежных
документов
13
Итого:
506
Динамика потерь за период 2 года представлена в таблице 3.5.
Таблица 3.5
Оценка динамики величин потерь
1 кв
2 кв
3 кв
4 кв
5 кв
6 кв
7 кв
8 кв
До внедрения
СКУД
274,
50
549,
00
823,
50
1098,
00
1372,
50
1647,
00
1921,
50
2196,
00
После внедрения
СКУД
126,
50
253,
00
379,
50
506,0
0
632,5
0
759,0
0
885,5
0
1012,
00
Снижение потерь
148,
00
296,
00
444,
00
592,0
0
740,0
0
888,0
0
1036,
00
1184,
00

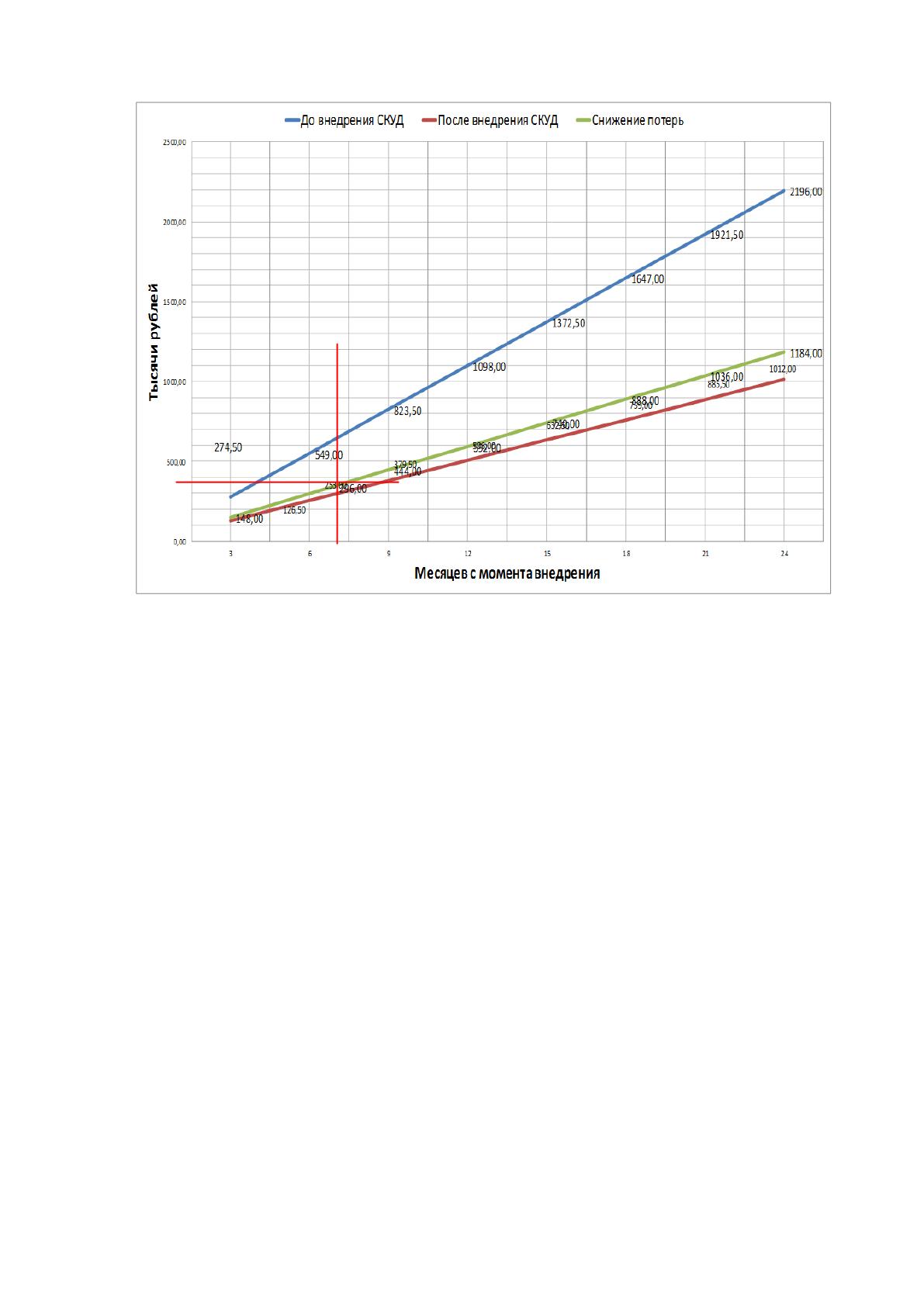

График, характеризующий оценку срока окупаемости СЗИ, представлен на
рисунке 3.1.
99
Рис. 3.1 Оценка срока окупаемости СЗИ
Как видно из графика, срок окупаемости СЗИ составляет около 7 месяцев.
100
ЗАКЛЮЧЕНИЕ
На настоящем этапе развития технологий задача обеспечения
информационной безопасности является одной из приоритетных, так как в случае
утраты конфиденциальной информации учреждения может понести
значительные убытки. Поэтому каждая организация, в которой могут быть
найдены информационные активы, вынуждена их защищать. Один из
активнейших каналов утечки информации связан с персоналом и человеческим
фактором, поэтому прежде всего работодатель предпочитает ограничить
возможности своих сотрудников по доступу к защищаемой информации, а также
исключить доступ к ней посторонних лиц.
СКУД играет особую роль в обеспечении защиты любого объекта. Сама
СКУД обычно состоит из набора программных и аппаратных средств и выполняет
спектр определенных задач, основными из которых являются: запрет доступа
посторонним лицам на охраняемую территорию, в отдельные здания или
помещения. Еще одной значимой функцией СКУД становится возможность
контроля и разграничения доступа отдельных лиц по территории охраняемой
зоны. Важно понимать, что внедрение таких систем заметно повысит уровень
защищенности.
Одним из главных элементов системы безопасности становится СКУД,
выполняющая следующие задачи:
• Повышение уровня физической безопасности до требуемого уровня;
• Организация системы контроля работы персонала и увеличение
эффективности работы сотрудников;
• Возрастание энергоэффективности и применение
энергосберегающих технологий;
• Организация единого комплекса систем управления для улучшения
бизнес-процессов, реализующих функционирование самого объекта
автоматизации.
Процесс управления доступом состоит из программно-технических средств
и организационно-административных мероприятий, которые помогают решить
задачи контроля и управления доступом как на сам объект, так и внутри его
101
помещений, а также реализовать оперативный контроль за персоналом и
проведенном на рабочем месте времени.
Основным направлением развития СКУД можно назвать
интеллектуализацию, т.е. передача практически всех функций по сбору,
обработке данных и принятия решений аппаратным средствам СКУД и
компьютерам. Современные СКУД – это программно-аппаратный комплекс,
состоящий из контроллеров, шлюзов, замков, считывателей, турникетов, металл
детекторов, а также компьютеров и ПО верхнего уровня, которые облегчают
настройку, контроль и оперативное управление правами доступа.
Контроллер представляет из себя надежный электронный прибор
(специализированный ПК), который хранит данные о конфигурации, режиме
работы системы, перечне лиц, которые имеют право доступа на объект, а также
текущий уровень их полномочий. В простых вариантах контроллер может быть
уже встроенным в считыватель.
Еще одним важным звеном СКУД становятся подключаемые к контроллеру
считыватели, которые могут извлекать данные из пропуска пользователя – так
называемого «личного идентификатора». Вся эта информация затем идет в
контроллер, который может принять решение о допуске пользователя на объект
или в здание. Контроллер может настраиваться и так, что он будет запрашивать
подтверждение своего решения у компьютера. Сегодня применяются
считыватели самых разных технологий.
В выпускной квалификационной работе для внедрения в ЕДДС выбрана
СКУД «Smartec». Это простая и в тоже время многофункциональная система
позволяет быстро внедрить и использовать такие ее элементы, как сетевой
контролер и считыватели карт. Стоимость внедрения, в соответствии с расчетами,
составила около 241000 рублей, срок окупаемости СКУД составил около 7
месяцев.
В результате внедрения данной СКУД удалось достигнуть следующих
целей:
обеспечить контроль над перемещениями сотрудников учреждения
на территории учреждения;
обеспечить формирование отчетов по перемещениям сотрудников;
102
автоматизировать пропускной режим в учреждения.
Кроме того, внедрение СКУД позволяет значительно снизить некоторые
риски для защищаемой в учреждения информации.
Также важным критерием эффективности внедрения автоматизированно й
системы учета является то, что в результате ее внедрения затраты рабочего
времени линейных руководителей на учет и анализ нахождения сотрудников на
рабочем месте должен сократиться.
103
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ
1. Адаменко М.А., Основы классической криптологии. Секреты
шифров и кодов, Издательство: ДМК Пресс, 2012 г., 256 с.
2. Бузов Г.Г. Защита информации ограниченного доступа от утечки по
техническим каналам. - М.: Горячая Линия – Телеком, 2014. – 594 с.
3. Воронцова С.В., Обеспечение информационной безопасности в
банковской сфере. Монография. - М.: Кнорус, 2015. – 160 с.
4. Вус М.А. Информатика: введение в информационную безопасность /
М.А. Вус, В.С. Гусев, Д.В. Долгирев и др. - СПб., 2012. - 156 с.
5. Гашков С. Б., Применко Э. А., Черепнев М. А., Криптографические
методы защиты информации, Академия, 2010 г., 304 с.
6. ГОСТ Р ИСО/МЭК 15408-1-2002 [Электронный ресурс] http://www.a-
datum.ru/downloads/gost.../GOST_R_ISO_15408_1.doc
7. ГОСТ Р ИСО/МЭК 15408-1-2002. Информационная технология.
Методы и средства обеспечения. Критерии оценки безопасности
информационных технологий. Ч.1. Введение и общая модель. – М.: Госстандарт
России, 2002.
8. Гришина Н. В., Комплексная система защиты информации на
предприятии, – М.: Форум, 2010 г., 240 с.
9. Денисова А.А. Основы криптографии. – М.: Юрайт, 2014. – 289 с..
10. Джуди Новак, Стивен Норткатт, Дональд Маклахен, Как обнаружить
вторжение в сеть. Настольная книга специалиста по системному анализу, Лори,
2012 г., 384 с.
11. Емельянова Н.А., Партыка Т.В., Попов И.А. Защита информации в
персональном компьютере. Учебное пособие. - М.: Форум, Инфра-М, 2015. – 368
с.
12. Ефимов А.А. Защита информации. - М.: КноРус, 2014. – 594 с.
13. Исамидинов А.Е. Защита коммерческой тайны в сфере трудовых
отношений. - СПб.: Ленанд, 2014. – 120 с.
104
14. Ишейнов В.А. Организационное и техническое обеспечение
информационной безопасности. Защита конфиденциальной информации.
Учебное пособие. - М.: ДРОФА; 2014. – 256 с.
15. Куняев Н.Н., Демушкин А.А., Кондрашова Т.В. Конфиденциаль ное
делопроизводство и защищенный электронный документооборот. Учебник. - М.:
Логос, 2014. – 500 с.
16. Лебедев А. В., Защита компьютера от вирусов, хакеров и сбоев.
Понятный самоучитель, Питер, 2013 г., 160 с.
17. Малюк А. А., Пазизин С. В., Погожин Н. С., Введение в защиту
информации в автоматизированных системах, Горячая Линия – Телеком, 2011 г.,
146 с.
18. Малюк А.В. Анализ и прогнозирование потребности в специалистах
по защите информации. - М.: Горячая Линия – Телеком, 2014. – 214 с.
19. Мельников В. П., Клейменов С. А., Петраков А. М., Информацио нная
безопасность и защита информации, Академия, 2012 г., 336 с.
20. Мельников В.В., Куприянов А.А., Схиртладзе А.В. Защита
информации. Учебник. - М.: Образовательно-издательский центр "Академия",
2014. – 304 с.
21. Методы и средства обеспечения безопасности. Системы
менеджмента информационной безопасности. ГОСТ Р ИСO/МЭК 27001-2006.
22. Мецапутян М.А. Защита конфиденциальной информации. Учебное
пособие. - М.: ДРОФА; 2014. – 256 с.
23. Минзов А.С. Методология применения терминов и определений в
сфере информационной, экономической и комплексной безопасности бизнеса.
Уч-мет. пособие.-М.:ВНИИ геосистем, 2011.-84 с.
24. Новак Дж., Норткатт С., Маклахен Д., Как обнаружить вторжение в
сеть. Настольная книга специалиста по системному анализу. - М.: Лори, 2012. –
384 с.
25. Обеспечение информационной безопасности организаций
банковской системы РФ. Стандарт банка России СТО БР ИББС-1.0-2010. )
[Электронный ресурс] http://www.cbr.ru/credit/Gubzi_docs/main.asp?Prtid=Stnd
