76
Рисунок 7 - Добавление камер в систему
Добавим в актовый зал дополнительную камеру как показано на
рисунке.

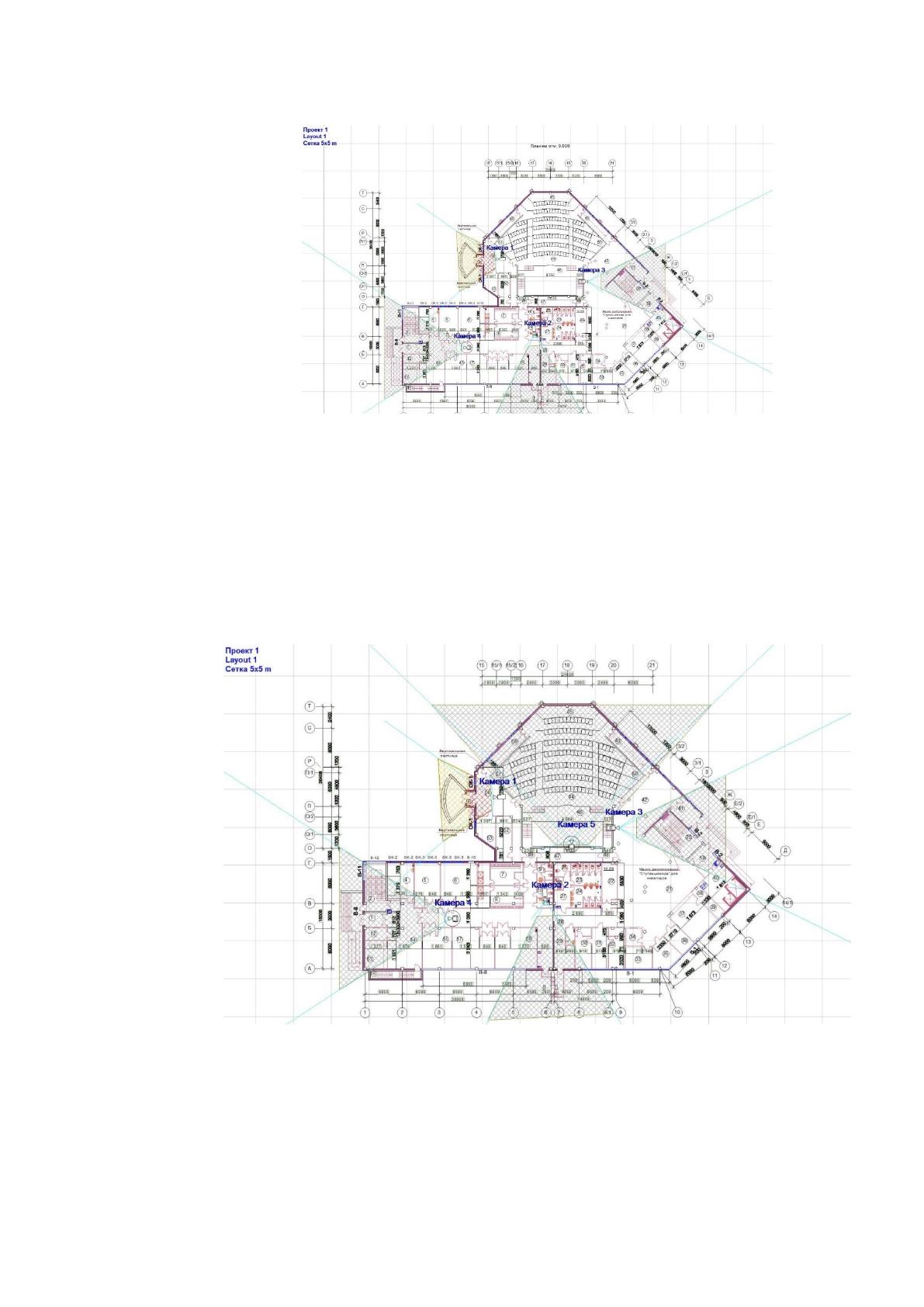

Рисунок 8 - Оснащение камерами актового зала
77
Отредактируем положение камер для захвата большей охраняемой
площади.

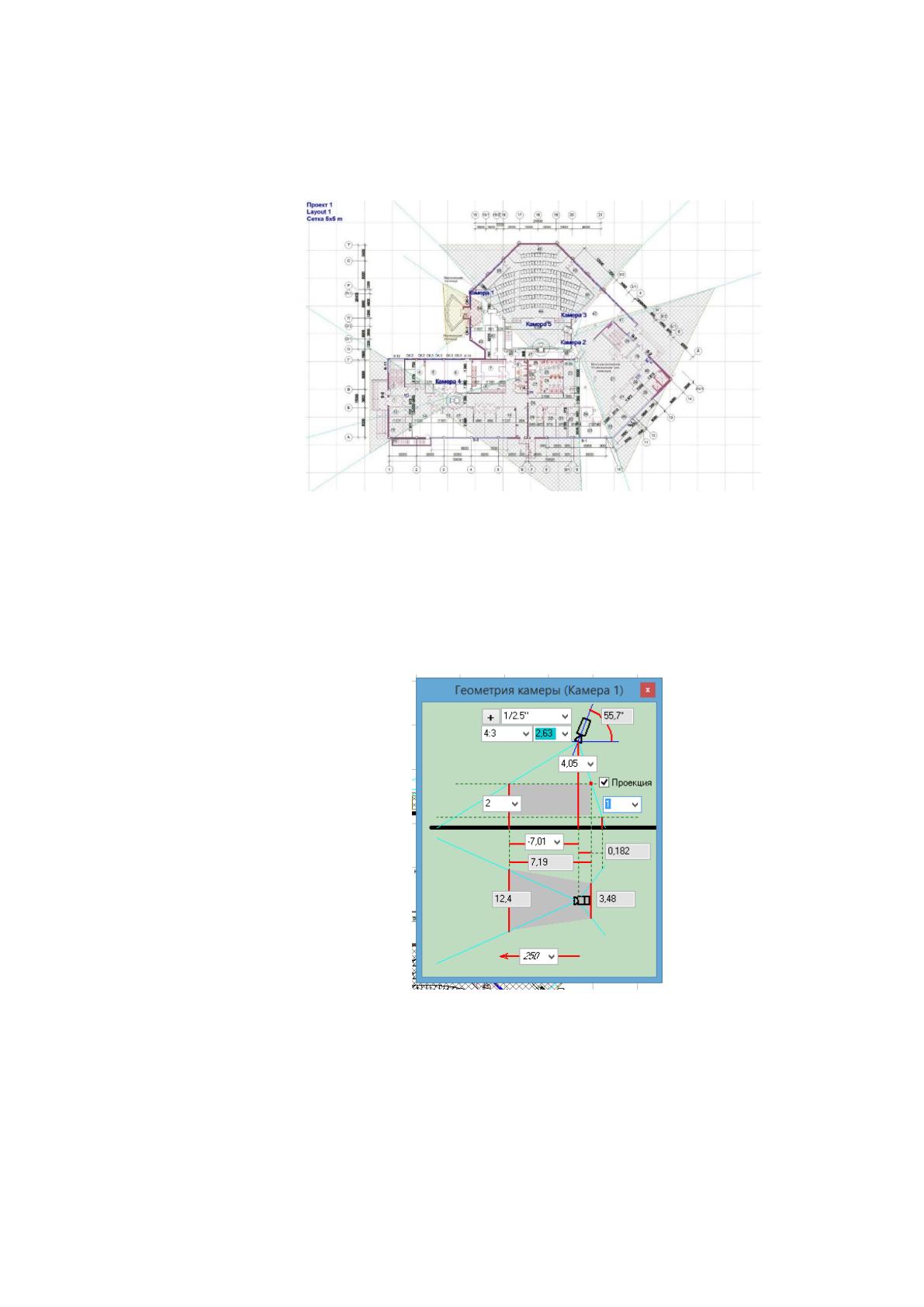

Рисунок 9 - Корректирование положения камер
Откорректируем высоту установки камер в специальном окне и настроим
их геометрию как показано на рисунке для Камеры 1.
Рисунок 10 - Геометрия камер
После необходимой корректировки геометрии каждой камеры получим
следующий охват камерами этажа.
78

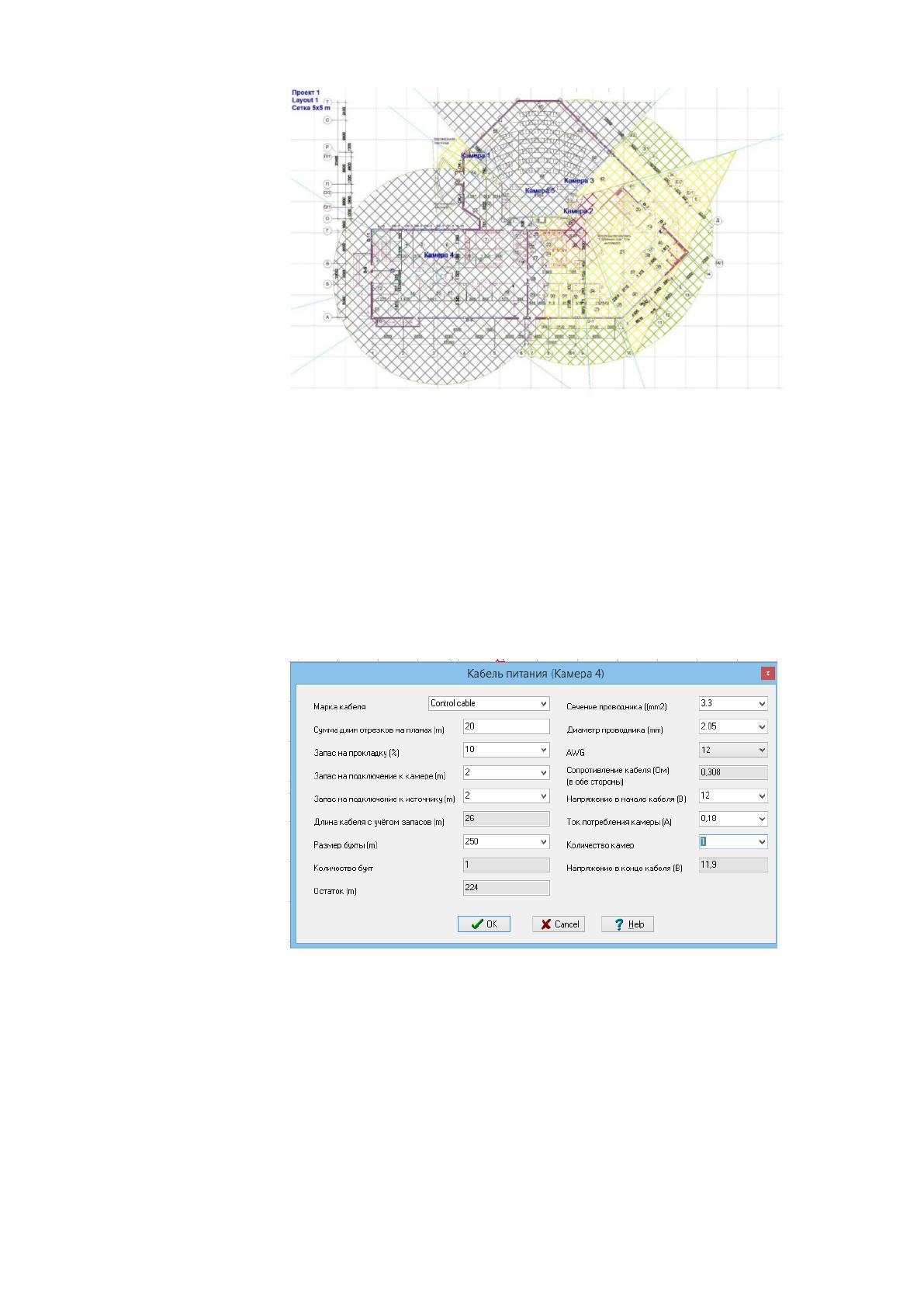

Рисунок 11 - Окончательное расположение камер
Так как камеры передают данные на жесткий диск по беспроводной сети,
дополнительный кабель для их подключения не требуется. Рассчитаем
количество кабеля, которое необходимо для подключения камер к устройствам
бесперебойного питания.
Рисунок 12 - Расчет кабеля питания
Аналогично произведем расчет для остальных камер. После проектирования
расположения камер на этажах и их количества подберем марки необходимых
аппаратных и программных средств.
При расчете кабеля питания учитываются такие параметры как:
79
Марка
кабеля – описывает тип кабеля, максимально приближенный к реальным аналогам
Сумма
длин отрезков – определяет длину кабеля с учетом особенностей планировки
здания
Запас
на прокладку – учитывает запас кабеля на прокладку в короб
Запас
на подключение к камере – учитывает запас кабеля на подключение к источнику
напряжения
Размер
бухты – количество кабеля в бухте
Колич
ество бухт – необходимое количество бухт (упаковок) кабеля
Остат
ок – остаток кабеля в бухте после расчета потребностей
Сечен
ие проводника – сечение проводника сердечника кабеля
Диаме
тр проводника – диаметр проводника сердечника кабеля
AWG -
сечение провода по американской системе маркирования
Сопро
тивление кабеля (в обе стороны) – сопротивление кабеля к приемнику и к
источнику
Напря
жение в начале кабеля – напряжение кабеля у источника сигнала
Ток
потребления камеры – ток потребляемый видео камерой
80
Колич
ество камер – количество камер, подключенных к источнику питания
Напря
жение в конце кабеля – напряжение у приемника сигнала
Длина
кабеля с учетом запасов – автоматически рассчитываемая длина кабеля с
учетом необходимых запасов
Для реализации системы видеонаблюдения с учетом основных
потребностей организации будем использовать готовые решения.
81
1
EWCLID WORK 16IP
Многоканальный видеосервер c лицензией на 16
IP-камер разрешения от HDTV 720p ( ОС
Windows7 Pro; ПО Ewclid Администратор; 2
сетевые платы LAN/Ethernet 10/100/1000Mbps;)
2
Samsung 943B
(MYBESQ) 19" LCD
Монитор.
3
УРМ EWCLID Client
Место оператора-клиентский сервер( лицензией
на Windows 7 Pro,ПО EWCLID OPERATOR, HDD 1
Tb)
4
D-LINK DGS-1016D/GE
Коммутатор 16х 10ХХMbps портов,
неуправляемый, рекмаунтовый, поддержка
функции GreenEthernet. Компания D-Link
реализовала технологию Green Ethernet в новой
серии гигабитных коммутаторов для сетей SOHO.
5
D-LINK DES-3028P
Коммутатор 24-Port 10/100Mbps + 2 1000BASE-T
+ 2 Combo 1000BASE-T/SFP L2 MetroEthernet.
Серия коммутаторов DES-1228/ME включает в
себя управляемые коммутаторы Fast Ethernet
уровня 2 «premium» класса.
6
D-LINK DMC-300SC
Конвертер 10/100 UTP в 100Мб MM Fiber (2km,
SC)
7
BEWARD BD3070
1/3'' ПЗС, 0.05 лк (День)/ 0.001 лк (Ночь),
H.264/MPEG4/MJPEG, 1280х960 12 к/с, АРД,
механический ИК-фильтр, аудио, WDR,
шумоподавление, PoE, объектив CS..
8
BM02812AIR
Объектив для видеокамеры f 2.8-12 мм, F 1.4,
1/2.7", день/ночь, 2Mega.
9
BDxxxxWB-K12
Опция — уличное исполнение в термокожухе от
-30 до +40°С с Wi-Fi модулем 802.11b/g и
кронштейном. Увеличена дальность передачи.
Питание 12 В.
10
WAP-4033
Беспроводная точка доступа 802.11g 54Mbps
(200 мВт) комнатного исполнения.
11
D-LINK DIR-320
Беспроводной 4-х портовый маршрутизатор
802.11g до 54 Мбит/с, с USB 2.0 принт-сервером
12
Модуль SFP TP-Link
TLSM311LS
Устройство TL-SM311 серии Fiber Module Cards
предназначено для увеличения дальности
передачи данных и применяется вместе с
производимыми нашей компанией управляемыми
коммутаторами на базе технологии Web Smart. В
результате достигается увеличение дальности
передачи данных до нескольких километров и
даже десятков километров, что в основном
соответствует требованиям локальных сетей.
Пользователь может выбрать конкретные
наименования для использования модулей с
целью обеспечения оптимизации расходов.
82

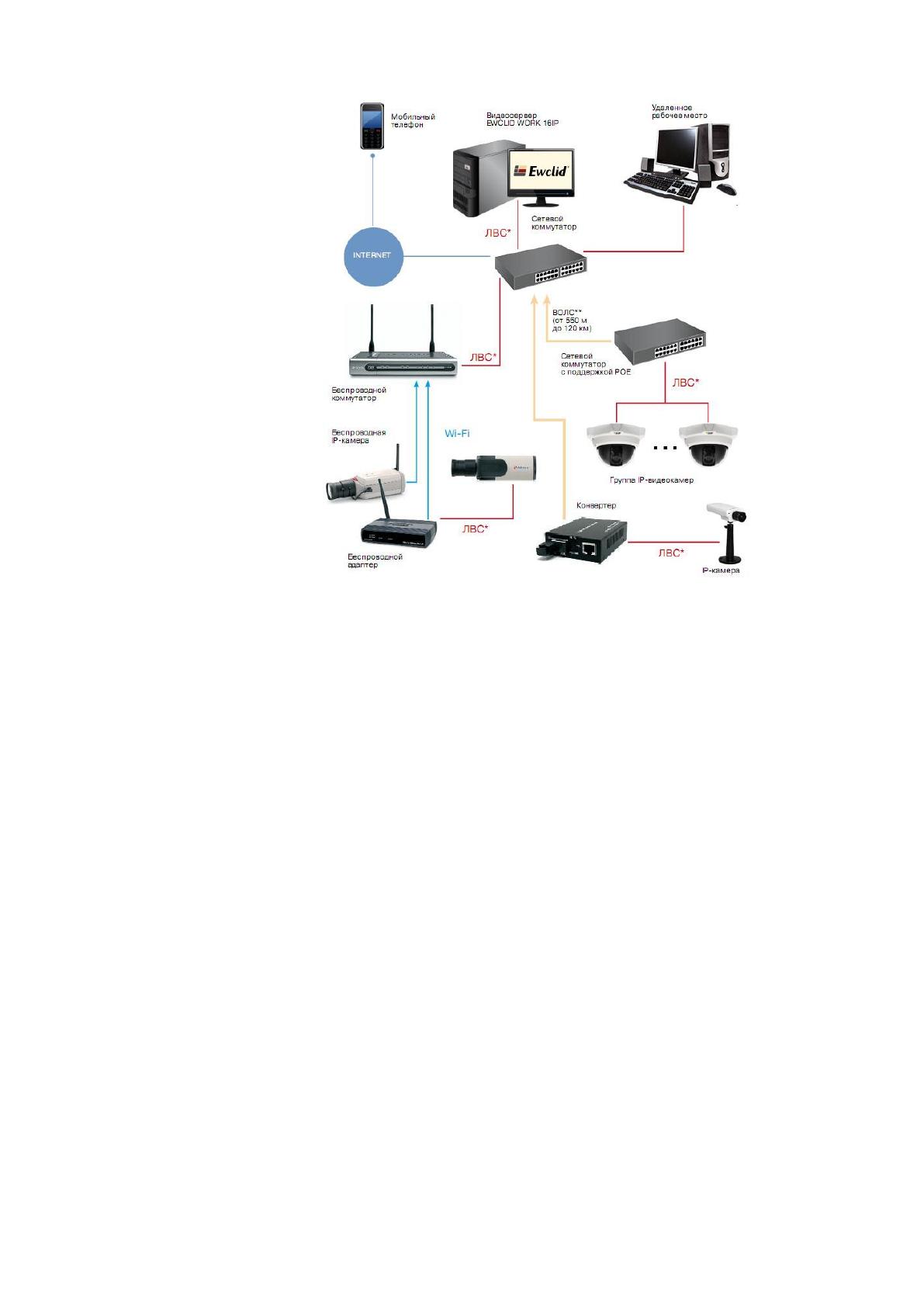

Рисунок 13 – Готовое решение для системы видеонаблюдения
Осуществление механизмов кластеризации и репликации информации
рассмотрено отдельно при описании механизма защиты системы
видеонаблюдения.
Марку камер будем выбирать в соответствии со стоящими перед ними
задачами.
Камеры №1и №6 обслуживают выход из актового зала. Эти камеры
находятся под потолком, обеспечивая круговой обзор и поддерживают
беспроводную передачу данных.

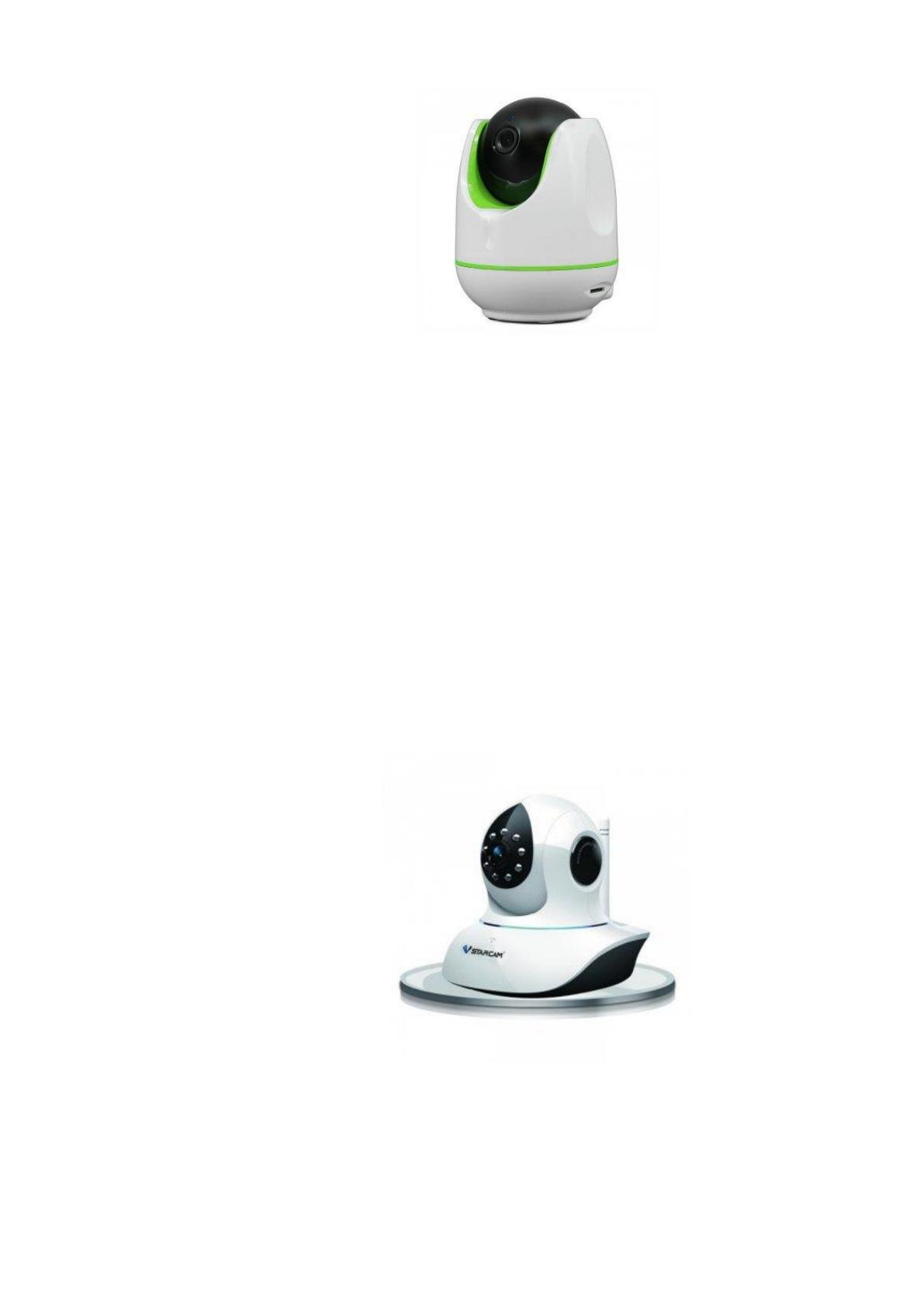

Беспроводная IP-камера Proline H03B-A
83
Рисунок 14 - Внешний вид камеры
Proline H03B-A - внутренняя поворотная беспроводная IP камера с
модулем сигнализации.
Камеры №2, №4 и №7, №9 обеспечивают защиту административных
помещений и одного из входов в здание. Камеры за счет панорамного обзора
позволяют дополнительно фиксировать движение в холле и в служебных
помещениях и помещениях туалетов.
Так как требуется фиксировать записи на достаточно большой площади
внутри помещения подберем соответствующую марку камеры.
Беспроводная IP-камера Vstarcam C8838WIP
Рисунок 15 - Внешний вид камеры
84
Камеры №3, №5 и №8, №10 позволяют просматривать актовый зал на
нескольких уровнях. Для этих целей выбираем беспроводные камеры,
позволяющие охватывать большую площадь и показывать четкие видео кадры
даже при выключенном свете.

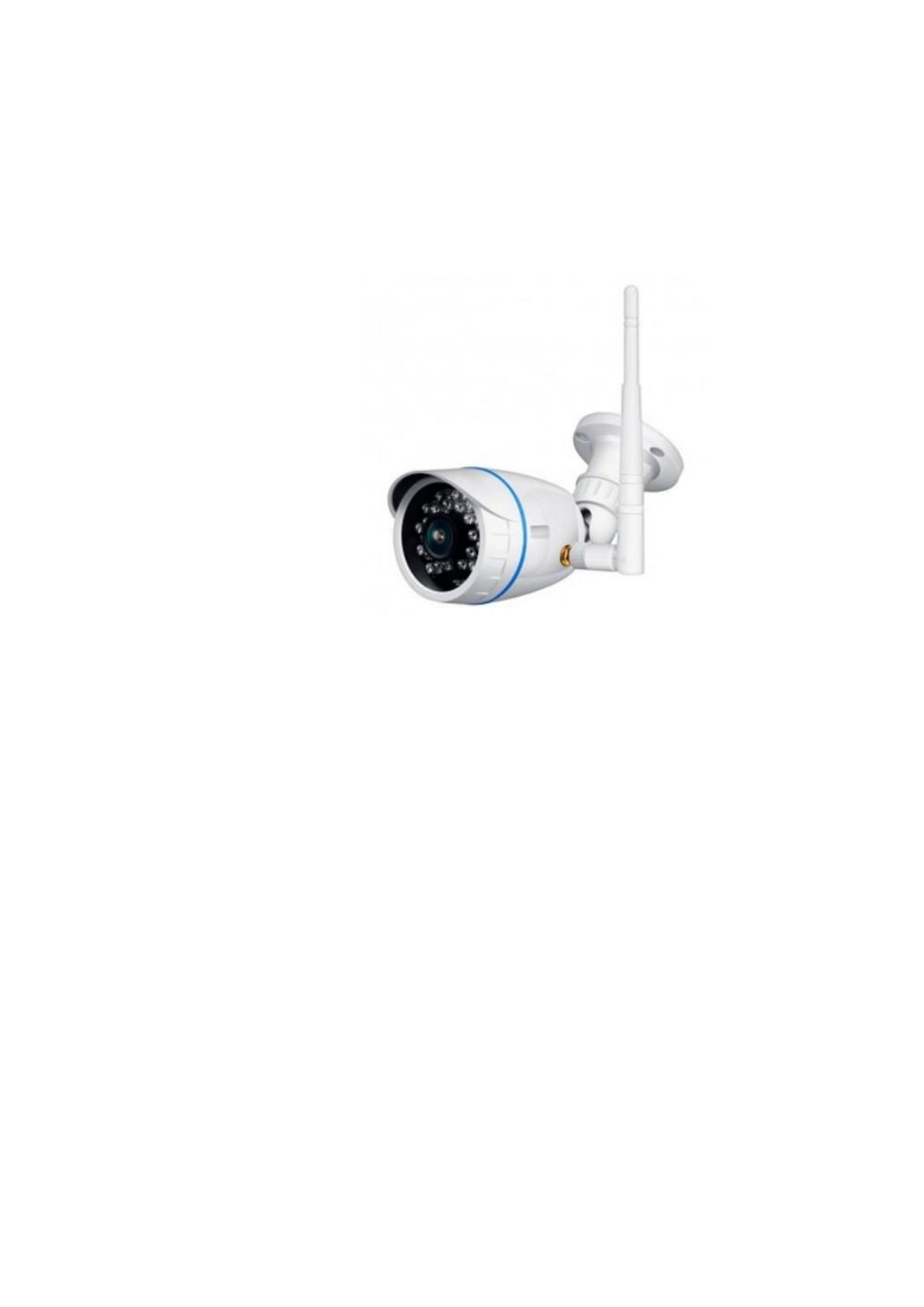

IP-камера Qvint QV-H832S
Рисунок 16 - Внешний вид камеры
Подберем остальное необходимое оборудование для построения системы
видеонаблюдения.
В соответствии с вышеперечисленными ГОСТами и ФЗ система защиты
видеонаблюдения должна обеспечивать:
– Ограничение доступа к данным
– Защиту каналов связи передачи данных
– Дополнительное шифрование данных
– Репликацию и кластеризацию данных.
Разработку аппаратной части начнем с подбора необходимого
оборудования для защиты периметра объекта, соответствующей степени
сертификации.
85
Для защиты доступа к оборудованию связи от внешних нарушителей
будем использовать установленный на вход биометрический замок типа СКУД
Gate- Биометрия, имеющий соответствующие сертификаты ФСТЭК.
Основные принципы работы биометрической системы доступа показаны
на рисунке 17.

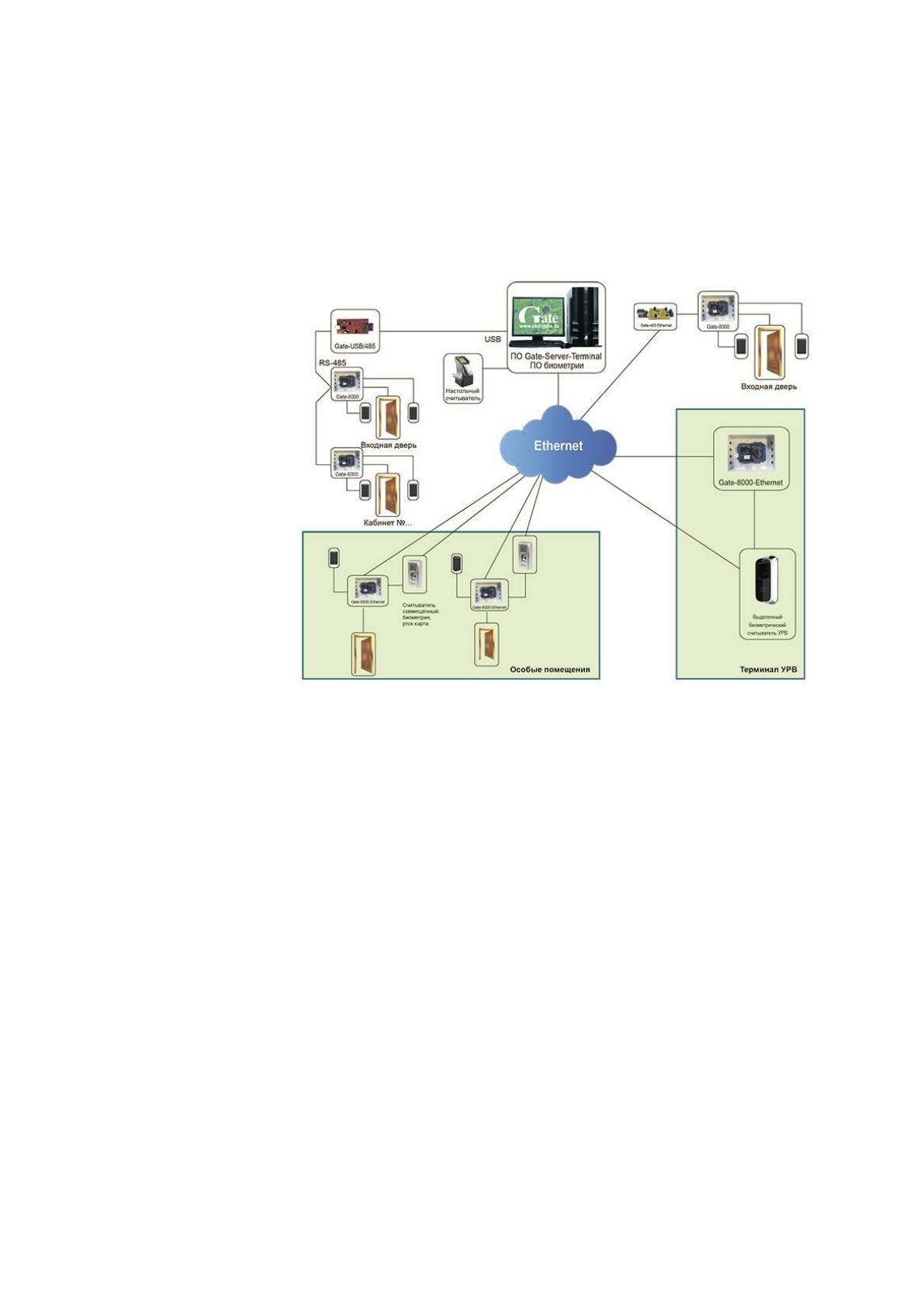

Рисунок 17 – Биометрическая защита
В состав оборудования входят:
- контроллеры Gate-8000 и Gate-8000-Ethernet
- считыватели Gate-Reader-EH
- преобразователь интерфейса Gate-USB/485
- ПО Gate-Server-Terminal
- считыватель биометрический настольный
- считыватель совмещенный: биометрия, prox карта
- замки, герконы, кнопки, ИБП
Дополнительное программное обеспечение устанавливается в
операционную систему с помощью специального эмулятора виртуального
