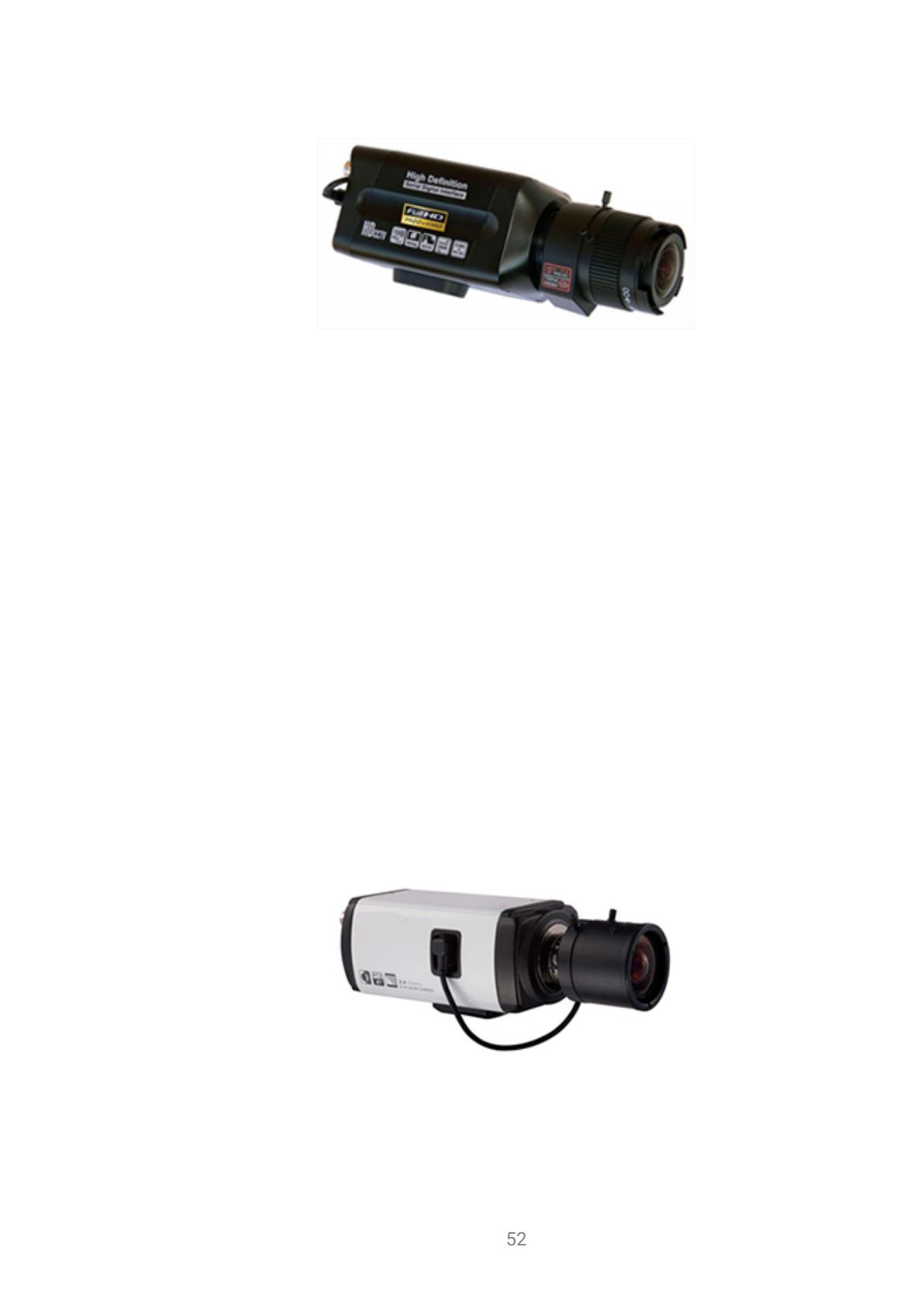

рисунке 2.3.
Рисунок 2.3 − Внешний вид HD SDI камеры с объективом
в) IP видеокамеры
IP видеокамеры на выходе формируют цифровой поток используя
протоколы TCP/IP, UDP и другие. Передача сигнала осуществляется по
кабелю витая пара UTP Cat. 5e или 6.
Максимальное расстояние передачи видеосигнала 100 метров.
Для увеличения расстояния применяют усилители, медиаконвертеры.
Максимальная разрешающая способность камер 10Мп с размером
кадра 3646 x 2752 пикселов.
Питание камер осуществляется или по отдельному кабелю или по
свободным жилам кабеля UTP если камера и активное сетевое
оборудование поддерживают режим питания PoE (Power over Ethernet).
Внешний вид IP камеры представлен на рисунке 2.4.
Рисунок 2.4 − Внешний вид IP камеры с объективом
По типу исполнения камеры видеонаблюдения можно разделить
на камеры внутренней и внешней (уличной) установки. Отличительной
чертой видеокамер внешней установки является наличие герметичного
53
53
корпуса (кожуха), а также, в зависимости от модели, наличием системы
внутреннего подогрева, которая дает возможность работы камеры при
минусовых температурах. Кроме того камеры видеонаблюдения
уличной установки часто оборудуются системой инфракрасной
подсветки, которая позволяет камере «видеть» в условиях
недостаточной освещенности.
По цветопередаче видеокамеры классифицируются на черно-
белые, цветные и так называемые «день-ночь». Последний тип камер
характеризуется тем, что в обычных условиях с камеры передается
цветное изображение, а в условиях недостаточной освещенности –
черно-белое.
По типу объектива камеры видеонаблюдения можно разделить на
видеокамеры с фиксированным фокусным расстоянием (2,8 мм; 3,6 мм;
6 мм и т. д.) и камеры с вариофокальным объективом (4-9 мм,
2,8-12 мм; 5-50 мм и т. д.).
Кроме того, существуют видеокамеры корпусные, модульные,
купольные, антивандальные и миниатюрные:
– корпусные

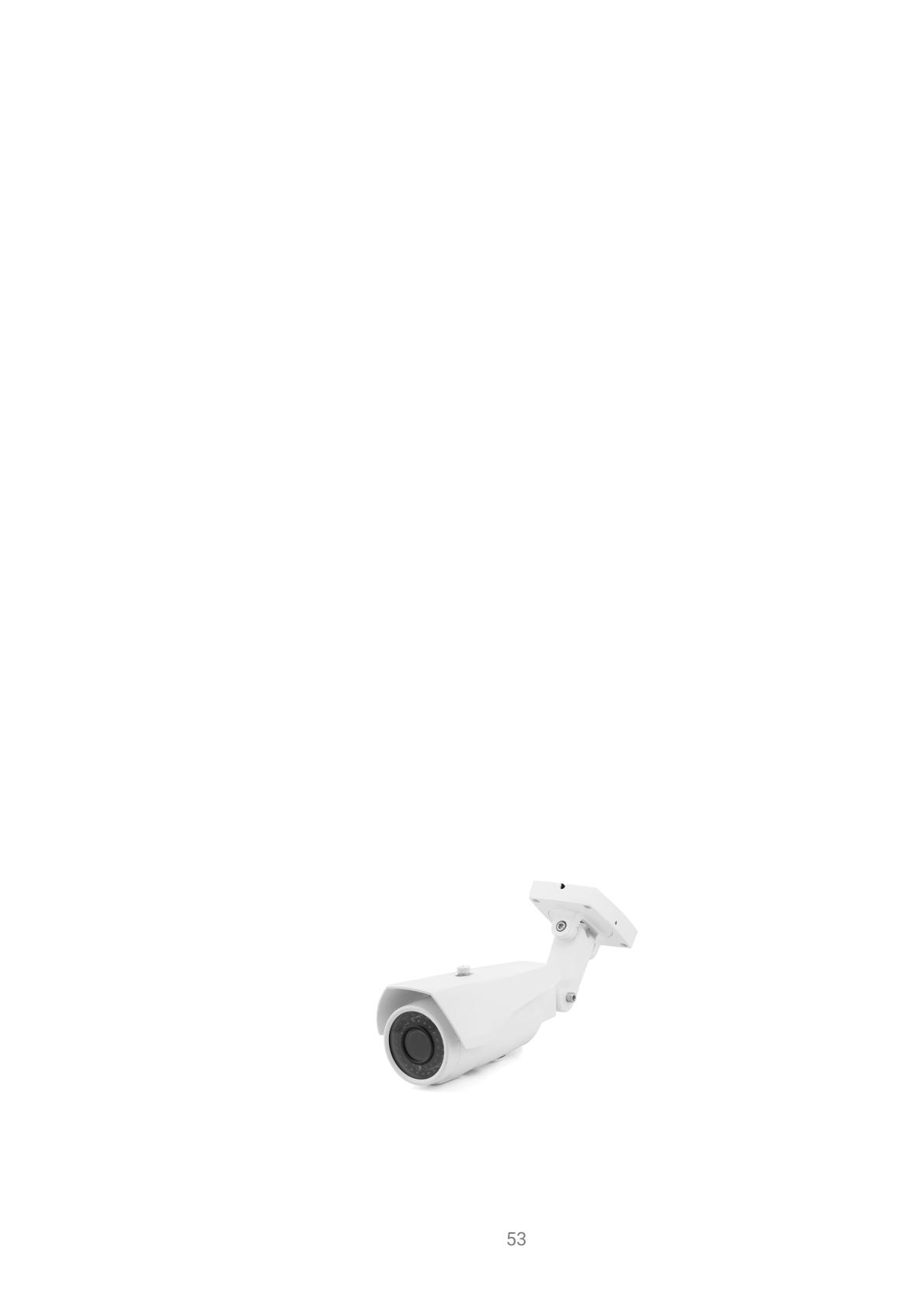

На рисунке 2.5 представлен внешний вид корпусной уличной
камеры видеонаблюдения.
Рисунок 2.5 – Внешний вид корпусной уличной камеры
видеонаблюдения
54
54
Имеют достаточно высокие функциональные возможности,
позволяют использовать сменные объективы, могут иметь несколько
переключаемых режимов работы, соответственно обеспечивают
высокое качество изображения при различных условиях эксплуатации;
– модульные
Этот тип видеокамер представляет собой плату с установленным
на ней объективом. Они достаточно миниатюрны – в этом их главное
преимущество, могут устанавливаться в термокожухи. Выбор места
установки данного типа видеокамеры ограничен лишь фантазией
владельца

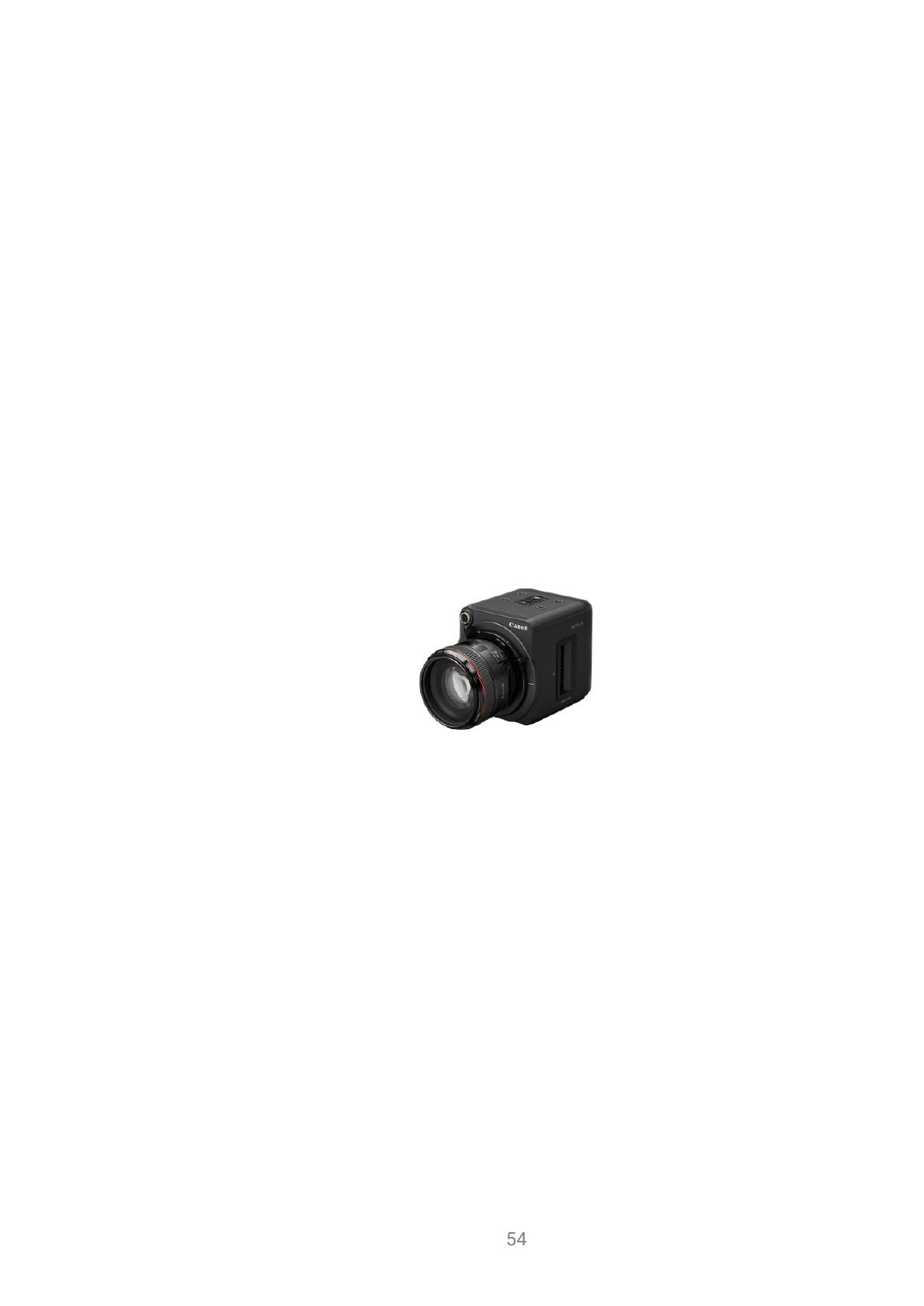

На рисунке 2.6 представлен внешний вид модульной
видеокамеры;
Рисунок 2.6 − Внешний вид модульной видеокамеры
– купольные
Модульная конструкция, установленная в соответствующий
корпус. Исполнение корпуса обеспечивает несколько степеней
свободы модуля для настройки направления обзора камеры. Считается
что местом ее установки является потолок. По большому счету это так,
но при желании возможна установка на стену, возможности настройки
зоны обзора ограничиваются.

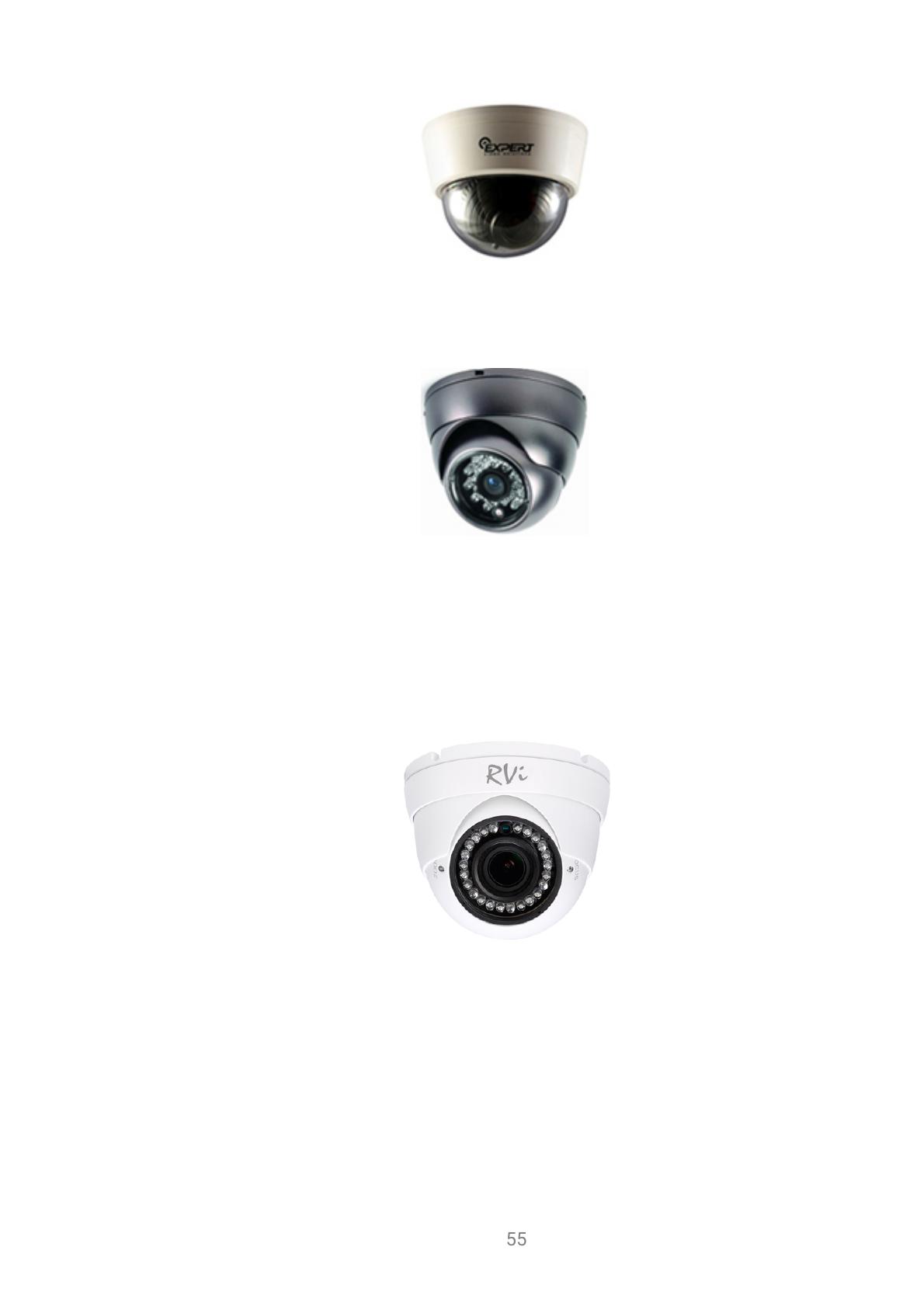

Внешний вид обычной купольной видеокамеры и с ИК-подсветкой
представлен на рисунках 2.7, 2.8 соответственно;
55
55
Рисунок 2.7 – Внешний вид купольной видеокамеры
Рисунок 2.8 – Внешний вид купольной видеокамеры с ИК-подсветкой
– антивандальные
На рисунке 2.9 представлен внешний вид уличной
антивандальной камеры купольного типа
Рисунок 2.9 – Внешний вид уличной антивандальной видеокамеры
купольного типа
Устанавливаются в местах с большими скоплениями людей или
там, где можно предвидеть попытки вывода камер из строя. Такие
камеры обычно выполнены в купольном корпусе, изготовлены из
материалов повышеной прочности и, поэтому выдерживают
56
56
максимальные физические нагрузки;
– миниатюрные
Имеют небольшие габариты, что позволяет достаточно гибко их
использовать, в том числе для скрытого видеонаблюдения. Причем
качество изображения этих видеокамер весьма хорошее. Корпус таких
видеокамер может иметь различную форму: прямоугольную,
цилиндрическую, усеченный конус.

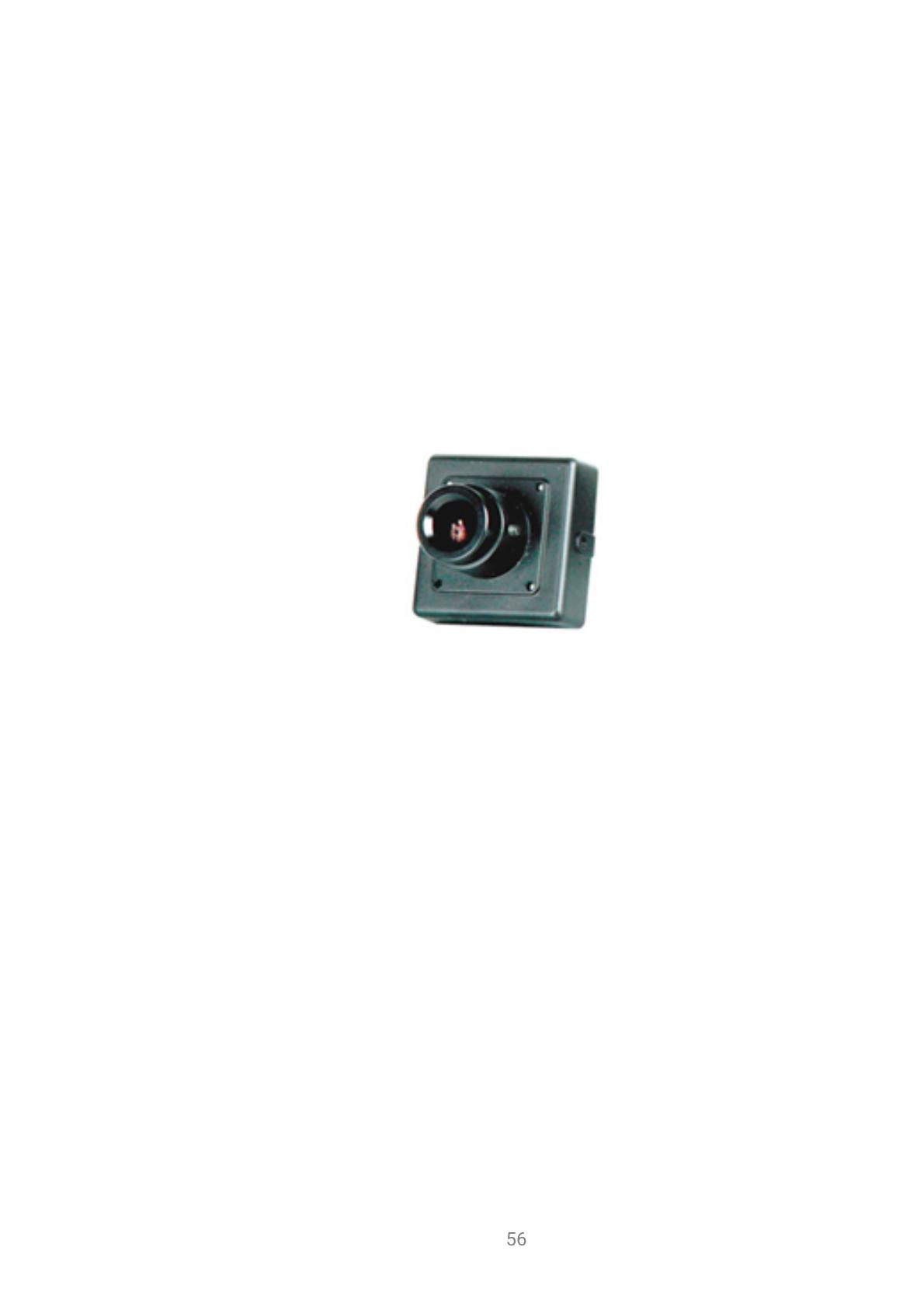

На рисунке 2.10 представлен внешний вид миниатюрной
видеокамеры.
Рисунок 2.10 − Внешний вид
Следует упомянуть про камеры, имеющие объектив типа PIN HOLE,
который имеет диаметр порядка нескольких миллиметров. Очевидно,
скрыто установив это изделие, мы будем иметь единственный
демаскирующий фактор – отверстие под объектив, а заметить
отверстие указанного диаметра весьма непросто [2, 3, 4].
Срок службы электронных компонентов системы охранного теле
видения составляет порядка 7 лет. На предприятии используются кам
еры производителя mintron. На основании документации о монтаже си
стемы видеонаблюдения, закупленные камеры были не новыми. Уже
использовались ранее, т. е. срок их службы может быть более 7 ле
т . Для з а м е н ы этих видеокамер выбраны камеры серии KPC-190.
Видеокамеры серии KPC-190 обладают повышенной чувствительнос
тью и разрешением.
57
57
2. Установка камер в кабинетах организации.
Для установки в кабинетах организации было принято решение в
ыбрать телекамеру KPC-S20. Видеокамеры серии KPC-S20 обладают п
овышенной чувствительностью и разрешением. Эта модель видеок
амеры зарекомендовала себя как очень надежная и неприхотливая.
Она способна дать четкое и контрастное изображение и обладает о
чень малыми габаритами. Производитель фирма KT&C (Корея). Кам
ера близка по своим характеристикам камерам серии KPC-400. Осн
овное отличие – это меньшие размеры, но несколько более высокая
цена. Между собой видеокамеры серии KPC-S20 отличаются объекти
вами и чувствительностью. В комплекте с камерой входит П-
образный кронштейн.

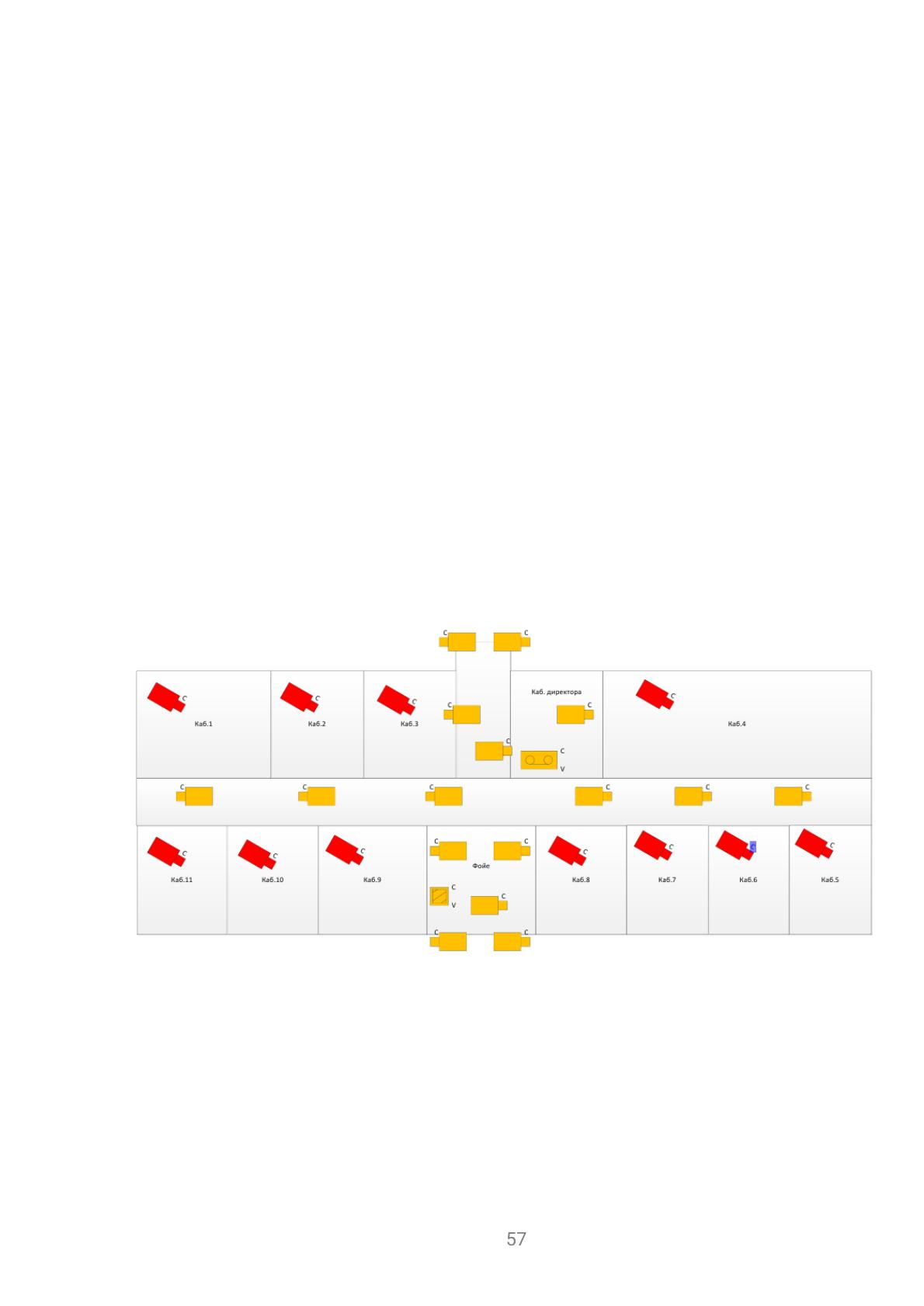

Схема расположения камер представлена на рисунках 2.11, 2.12
(на рисунке добавляемые камеры выделены красным цветом).
Рисунок 2.11 – Расположение видеокамер на первом этаже
58
58

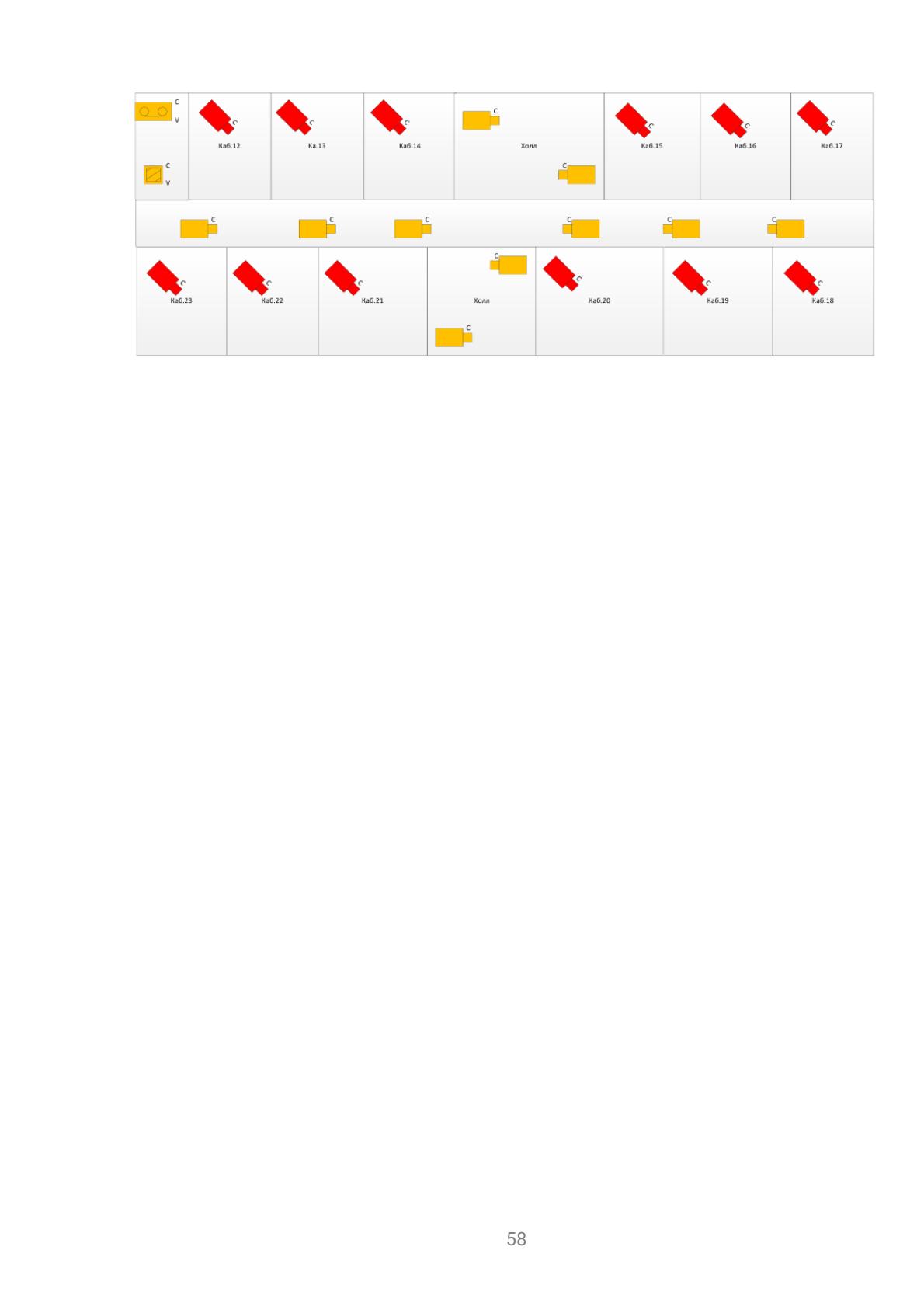

Рисунок 2.12 – Расположение видеокамер на втором этаже
Расположение видеокамер на остальных этажах аналогично расп
оложению камер на втором этаже.
3. Выбор видеокамер для охраны периметра.
При модернизации системы видеонаблюдения периметра нужно
устранить существующие проблемы.
– Ненадлежащая защита камер от условий внешней среды;
– Повышение информативности изображения камер наблюдаю
щих за въездом на территорию организации.
Для защиты камеры от мороза, осадков и прочих неблагопри
ятных условий. Возможно использование кожухов для стандартных
бескорпусных камер или использование готовых уличных камер уж
е укомплектованных термокожухом.
Для этого были выбраны камеры AS-1 и AS-4:
– Черно-белая видеокамера для уличной установки AS-1, уличная
камера видеонаблюдения, с автоподогревом;
– CCD Sharp 420 ";
– 1/3 ТВЛ;
– 0,1 люкс;
– диапазон рабочих температур 50...+50- °С, DC12V/0,27А;
– Угол обзора, град.: 21, 110 , 90 , 78 , 56 , 28 на выбор.

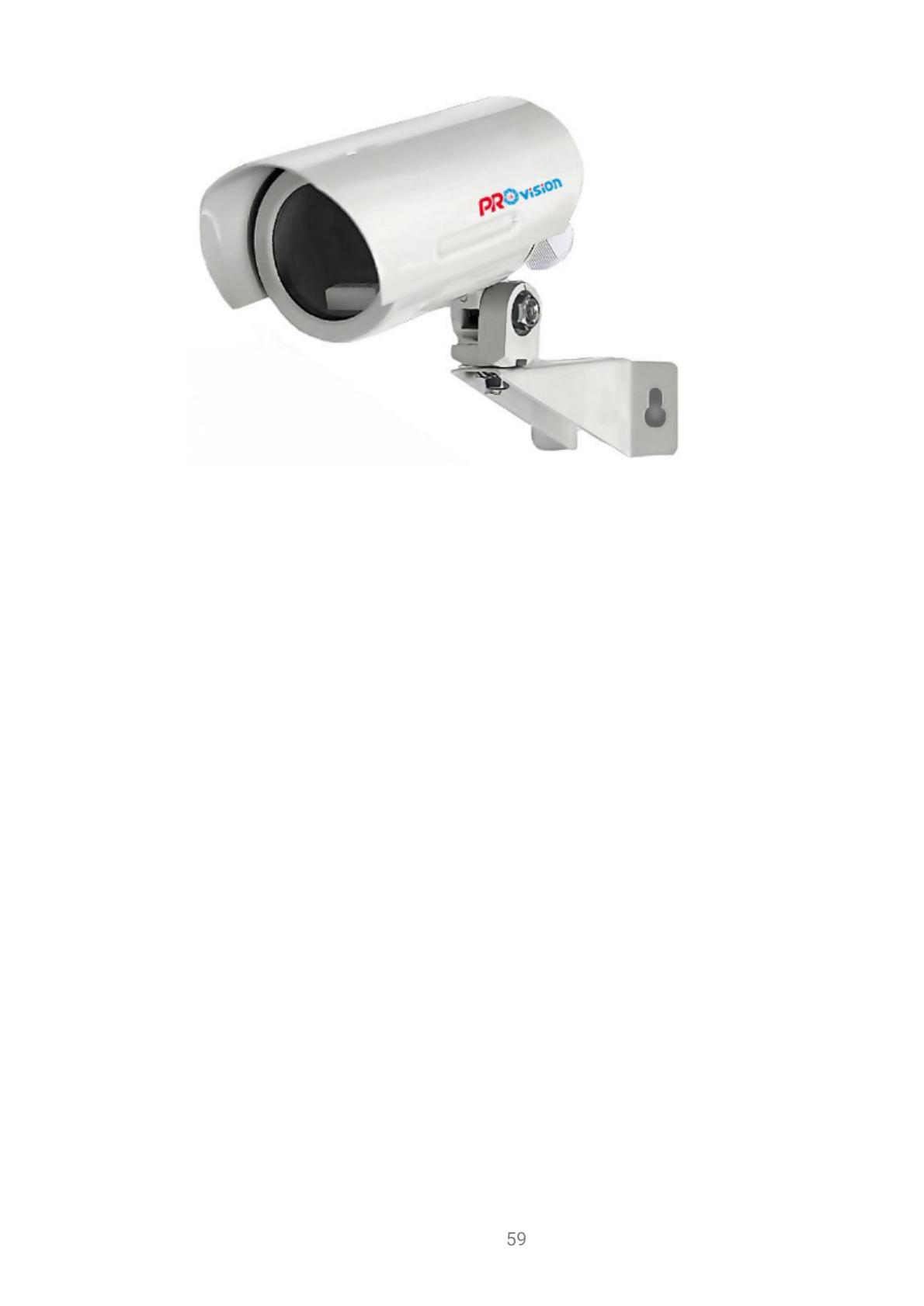

Внешний вид камеры AS-1 представлен на рисунке 2.13.
59
59
Рисунок 2.13 – Внешний вид камеры AS-1
Уличные видеокамеры наблюдения были разработаны на основе
термокожуха. Модельный ряд уличных камер видеонаблюдения AS-1 в
ключает в себя модели с углами обзора от 21 до 110 градусов, что поз
воляет решать большинство задач, связанных с обеспечением улич
ного видеонаблюдения на любом объекте.
Камеры видеонаблюдения AS-1 имеют высокую чувствительнос
ть в инфракрасном диапазоне и могут использоваться совместно с
ИК-прожектором. Благодаря использованию дополнительного фильтра
по п и т а н и ю возможно подключение нескольких камер к одному
источнику питания.
Приятный дизайн и цветовое решение видеокамер с использо
ванием эпоксиполиэфирной краски, способствует отражению солнеч
ных лучей, что защищает камеры от перегрева.
Для точек видеонаблюдение, в которых призвано обеспечивать
высокое качество изображения и идентификацию некоторых деталей.
Принято решение использовать видеокамеру того же модельного р
яда, но с более высоким разрешением AS-4:
– Черно-белая уличная камера наблюдения высокого разрешен
60
60
ия для уличной установки с автоподогревом;
– CCD SONY SUPER HEAD 600 ";
– 1/3 твл;
– 0,05 люкс;
– объектив f = от 2,9 мм до 16 мм;
– диапазон рабочих температур 50...+50- °С, DC12 V/0,27А;
– угол обзора град.: , 90 , 78 , 56 , 28 , 21 110 на выбор.
Данная камера позволяет получить четкое изображение объекта,
обладает высокой степенью надежности и небольшими габаритами. И
спользование ее позволяет распознавать номера автомобилей подъ
езжающих к зданию.
4. Замена монитора видео-операторов.
Для более комфортного видеонаблюдения в системе видеонабл
юдения следует заменить старый монитор. Выбирая тип монитора с
ледует отдать предпочтение ЖК-монитору.
5. Замена соединительного кабеля.
Состояние кабеля соединяющего элементы системы видеонаб
людения можно оценить, как неудовлетворительное. Поэтому высо
к р и с к и с к а ж е н и й и потерь в качестве изображения. Принято
решение использовать для передачи стандартный коаксиальный каб
ель с волновым сопротивлением 75 Ом.
В зависимости от качества кабеля (вносимого им затухания), как
правило, приемлемое качество изображения может быть достигнут
о, если видеокамера удалена от поста наблюдения на расстояние н
е б о л е е 400…200 м . При больших расстояниях для компенсации
потерь в кабеле р е к о м е н д у е т с я использовать магистральные
видеоусилители. Будучи вспомогательными приборами, они могут б
ыть размещены в отдалении от оператора, причем, для повышения
отношения сигнал/шум магистральные видеоусилители желательно
61
61
располагать как можно ближе к видеокамере.
Кроме размещения видеокамер будет выполнен перенос видео
сервера в специальное помещение на втором этаже, там же будет
заменен монитор.
К р о м е того, будет установлен монитор видеонаблюдения в
проходной компании.
2.3.2. Программно-технические меры обеспечения
информационной безопасности предприятия ПАО «Московская
Городская Телефонная Сеть»
Система КУБ была выбрана для решения задач по обеспечению
информационной безопасности, данная система является уникальным
кроссфункциональным решением для управления и автоматизации, а
также доступа ко всем информационным ресурсам предприятия
и контроля относительно соблюдения политики безопасности.
КУБ предназначается для более крупных предприятий,
имеющих большую, разнородную КИС, в которой графически
разветвленной является структура, имеющая большое количество
кадровых операций выполняемых ежедневно и/или наиболее
высокую цену относительно любых ошибок, которые связаны с
неверно предоставленными к информационным ресурсам правами
доступа.
КУБ дает возможность автоматизировать управление всеми
учетными записями, осуществить процесс согласования
относительно прав доступа, а также сделать возможным
непрерывный мониторинг всех их изменений. КУБ решает
задачи трех групп пользователей:
1. Для подразделений:
