67
даты рождения, адреса местожительства (прописки) пациент при
регистрации сообщает о себе следующие сведения:
Номер телефона;
Адрес электронной почты.
На основании медкарты при регистрации пациента вводится его
диагноз.
Для обеспечения работы системы предусмотрены справочники,
приведенные в таблице 2.3.
Таблица 2.3. Перечень используемых справочников
Название
справочника
Ответственный
за ведение
Средний
объём
справочника в
записях
Средняя
частота
актуализации
Средний объем
актуализации,
%
МКБ Администратор 7951 1 раз в год 10
Реестр
медицинских
услуг
Администратор 2564 1 раз в год 10
Врачи Администратор 20 1 раз в год 10
Справочник МКБ (международный классификатор болезней) используется
для классификации болезней и диагнозов при регистрации пациента.
Справочник диагнозов по МКБ-10 (далее Справочник) создан на основе
Международной статистической классификации болезней и проблем, связанных
со здоровьем, 10-го пересмотра, принятой 43-ей Всемирной Ассамблеей
Здравоохранения. Выделение классов заболеваний в справочнике не
предусмотрено. Дополнительно приведена информация о том, лица какого пола
подвержены данному заболеванию. Справочник является составной частью
единой системы нормативно-справочной информации, обеспечивающей и
регламентирующей информационное взаимодействие абонентов АИС ОМС.
Справочник предназначен для обеспечения автоматизированной обработки
и обмена информацией в системе ОМС и применяется для решения задач
автоматизации функций управления, взаимодействия и анализа. В частности,
68
Справочник “Международный классификатор болезней (версия 10)” используется
при описании стандартов медицинской стационарной помощи и в отчетах ЛПУ об
оказанной медицинской помощи («Реестр счетов пролеченных пациентов»).
Структурно Справочник состоит из трех блоков:
блока символьной идентификации;
наименования диагноза;
данных о поле лиц, подверженных тому или иному заболеванию.
Справочник является составной частью единой системы нормативно-
справочной информации, обеспечивающей и регламентирующей
информационное взаимодействие абонентов АИС ОМС.
Справочник предназначен для обеспечения автоматизированной обработки
и обмена информацией в системе ОМС и применяется для решения задач
автоматизации функций управления, взаимодействия и анализа. В частности,
Справочник “Реестр медицинских услуг” используется в отчетах ЛПУ об
оказанной медицинской помощи («Реестр счетов пролеченных пациентов»), а
также при анализе и статистической обработке объемов медицинской помощи
одного вида (заданной выборки видов медицинских услуг) и в задачах анализа по
загрузке исполнителей. Данный справочник содержит следующие реквизиты:
Код медицинской услуги
Наименование медицинской услуги
Количество условных единиц трудозатрат среднего медицинского
персонала при оказании медицинской услуги.
В качестве оперативной информации используются таблицы Запись,
Пациенты, Регистраторы.
Описание данных таблиц приведено в таблице 2.4.
Таблица 2.4.
Описание оперативной информации
Наименование таблицы
Реквизиты
Запись
Дата приема
69
Время приема
Врач
ФИО пациента
Контактные данные
Пациенты
ФИО пациента
Паспортные данные
Адресные данные
Личные данные
Регистраторы
ФИО
Дата регистрации
Дата рождения
Логин
Пароль
2.2.3Характеристика результатной информации
В качестве результатной информации в системе формируются следующие
документы, описание которых приведено в таблице 2.5.
Таблица 2.5.
Описание выходных документов
Наименование Реквизиты Таблицы, на
основе
которых
формируется
Частота
формирования
Способ
доставки
Список
пациентов
ФИО пациента
Адресные данные
(город, улица, номер
квартиры и дома);
Паспортные данные
(серия, номер паспорта,
дата выдачи и
наименование органа,
выдавшего паспорт);
Личные данные
(диагноз, логин, пароль)
Пациенты
МКБ
По запросу Экранная
форма
70
Наименование Реквизиты Таблицы, на
основе
которых
формируется
Частота
формирования
Способ
доставки
Список врачей
ФИО
Специализация
Кабинет
Врачи По запросу Экранная
форма
Список услуг Код
Наименование
Трудозатраты
Реестр услуг По запросу Экранная
форма
Список
регистраторов
ФИО
Логин
Пароль
Дата рождения
Дата регистрации
Регистраторы По запросу Экранная
форма
Список записи
Врач
Дата
Время
ФИО забронировавшего
Контакты
Запись
Врачи
По запросу Экранная
форма
2.3.Программное обеспечение задачи
2.3.1.Общие положения (дерево функций и сценарий диалога)
В разрабатываемой системе предусмотрено три вида пользователей:
Администратор системы;
Регистратор;
Пациент;
Дерево функций для каждого вида пользователей приведено на рисунках
2.4-2.6.
71

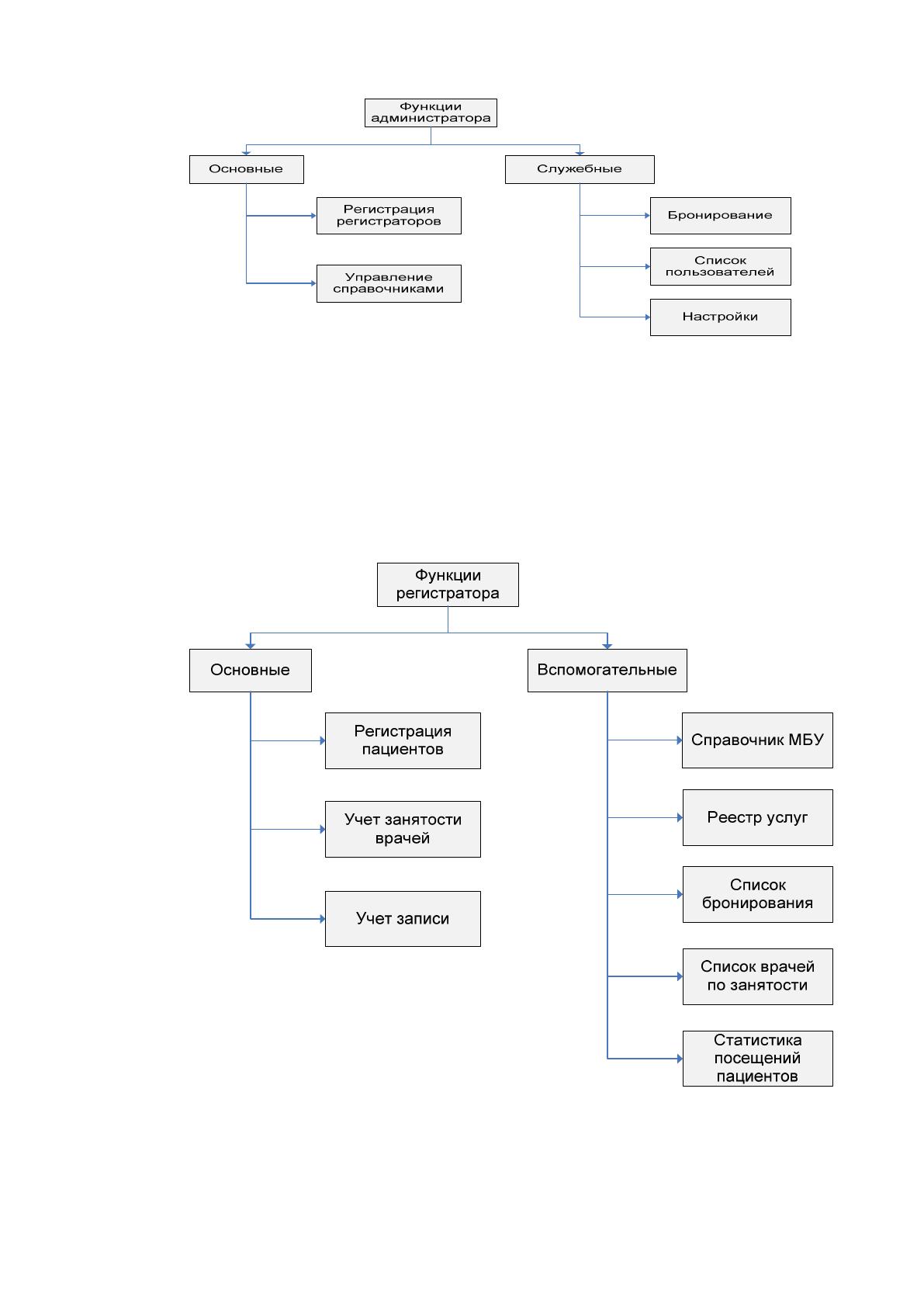

Рисунок 2.4. Дерево функций администратора
Основная функция администратора заключается в управлении списком
пользователей, под этим понимается удаление неактуальных записей и
добавление новых. Кроме того, администратор управляет регистраторами,
добавляя и удаляя их.
Рисунок 2.5. Дерево функций регистратора
72
Регистратор выполняет основные функции в системе, а именно
регистрирует пациентов, записывает их на прием.
Кроме того, ему доступны справочники системы без возможности их
редактирования, но с формой сортировки.
Пациент в разработанной системе может только просмотреть свои данные,
включая паспортные, личные, адресные данные, а также статистику посещений
ООО «Аксис» и оказания услуг.

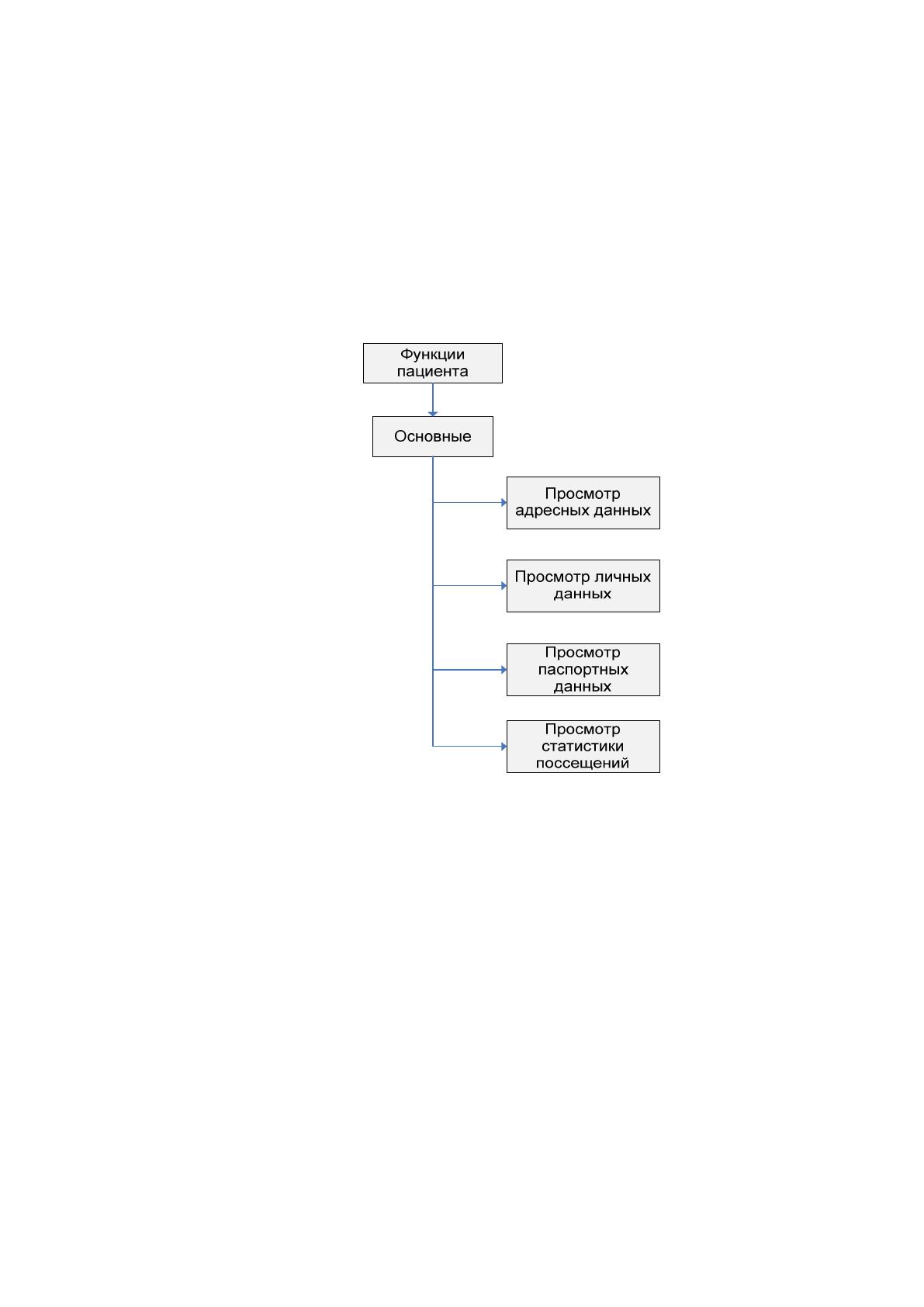

Рисунок 2.6. Дерево функций пациента
Сценарии диалога формируются на основании приведенных деревьев
функций и приведены на рисунках 2.7-2.9.
73

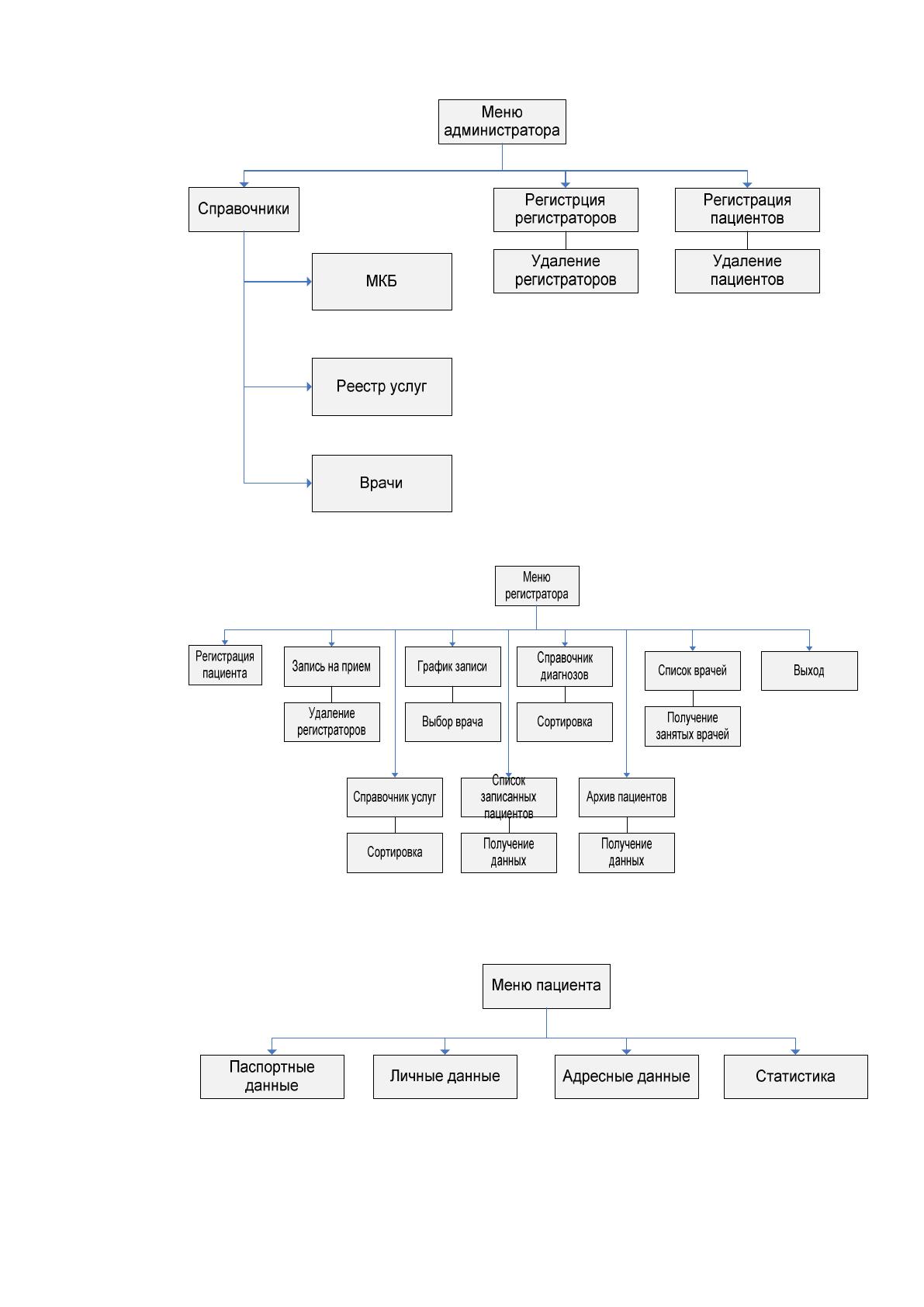

Рисунок 2.7. Сценарий диалога администратора
Рисунок 2.8. Сценарий диалога регистратора
Рисунок 2.9. Сценарий диалога пациента
74
2.3.2.Характеристика базы данных
Реквизитный состав таблиц, описание типа и назначения полей приведены
в таблицах 2.5-2.17.
Таблица 2.5. – Структура таблицы «Улица»
Идентификатор Тип Примечание
Код Счетчик Ключевое, автозаполнение
Название Текстовый
Таблица 2.6. – Структура таблицы «Тип приема»
Идентификатор Тип Примечание
Код Счетчик Ключевое, автозаполнение
Название Текстовый
Таблица 2.7. – Структура таблицы «Пациент»
Идентификатор Тип Примечание
Код Счетчик
Ключевое,
автозаполнение
Фамилия Текстовый
Имя Текстовый
Отчество Текстовый
Дата_рождения Дата/Время
Паспорт_серия Числовой
Паспорт_номер Числовой
Полис Текстовый
Телефон Текстовый
Код_Улица Числовой
Дом Числовой
Квартира Числовой
Код_семейное_положение Числовой
Место_работы Текстовый
Должность Текстовый
Код_пол Числовой
Таблица 2.8. – Структура таблицы «Запись»
Идентификатор Тип Примечание
Код Счетчик
Ключевое,
автозаполнение
Дата Дата/время
Код_кабинет Числовой
Код_пациент Числовой
Код_доктор Числовой
75
Код_тип_приема Числовой
Таблица 2.9. – Структура таблицы «Доктор»
Идентификатор Тип Примечание
Код Счетчик
Ключевое,
автозаполнение
Фамилия Текстовый
Имя Текстовый
Отчество Текстовый
Код_пол Числовой
Телефон Текстовый
Дата_рождения Дата/Время
Таблица 2.10 – Структура таблицы «Кабинет»
Идентификатор Тип Примечание
Код Счетчик
Ключевое,
автозаполнение
Номер Числовой
Таблица 2.11 – Структура таблицы «Расписание»
Идентификатор Тип Примечание
Код_доктор Счетчик
Ключевое,
автозаполнение
Код_день_недели Числовой
Код_кабинет Числовой
Код_тип_приема Числовой
День_начало Дата/время
День_окончание Дата/время
Обед_начало Дата/время
Обед_окончание Дата/время
Время_на_один_прием Числовой
Таблица 2.12 – Структура таблицы «Прием»
Идентификатор Тип Примечание
Код_доктор Счетчик
Ключевое,
автозаполнение
Дата Дата/время
Код_пациент Числовой
Код_запись Числовой
Код_доктор Числовой
Код_тип_приема Числовой
Описание Текстовый
76
Таблица 2.13 – Структура таблицы «Болезни»
Идентификатор Тип Примечание
Код Счетчик
Ключевое,
автозаполнение
Название Текстовый
Таблица 2.14 – Структура таблицы «Диагноз»
Идентификатор Тип Примечание
Код Счетчик Ключевое, автозаполнение
Код_приема Числовой
Код_болезни Числовой
Таблица 2.15 – Структура таблицы «Тип пользователя»
Идентификатор Тип Примечание
Код Счетчик Ключевое, автозаполнение
Название Текстовый
Таблица 2.16 – Структура таблицы «Должность»
Идентификатор Тип Примечание
Код Счетчик Ключевое, автозаполнение
Название Текстовый
Таблица 2.17 – Структура таблицы «Пользователь»
Идентификатор Тип Примечание
Код Счетчик
Ключевое,
автозаполнение
Фамилия Текстовый
Имя Текстовый
Отчество Текстовый
Дата_рождения
Дата/Врем
я
Логин Текстовый
Пароль Текстовый
Код_должность Числовой
Код_тип_пользователя Числовой
2.3.3.Структурная схема пакета (дерево вызова программных модулей)
