86
Главное меню
Справочники
План
Отчеты
Статусы
операций
Тип средства
измерения
Статусы
Тип
пользователя
Ввод данных о
СИ
Ввод данных об
операциях
Назначение
ответственного
сотрудника
Список
сотрудников
Отчет по
выполненным
поверкам за
период
Список средств
измерения
Список
оборудования
Тип операции
Средства
измерения
Отдел
Должности
Сотрудники
Оборудование
Отчет по
выполнению
графика поверок
Список СИ со
сроками
проведения
калибровок и
поверок
Отчет по
выполненным
калибровкам за
период
Отчет по
выполнению
графика
калибровок
Авториз ация
Ри
сунок 2.4 Сценарий диалога для пользователя
После авторизации, которая заключается в вводе логина и пароля,
пользователь получает доступ к главному меню программы. Выбирая
необходимый пункт, пользователь либо вводит данные о плане проведения
операций, либо управляет содержанием справочников, либо получает в
необходимом формате отчетные документы.
2.3.2 Характеристика базы данных

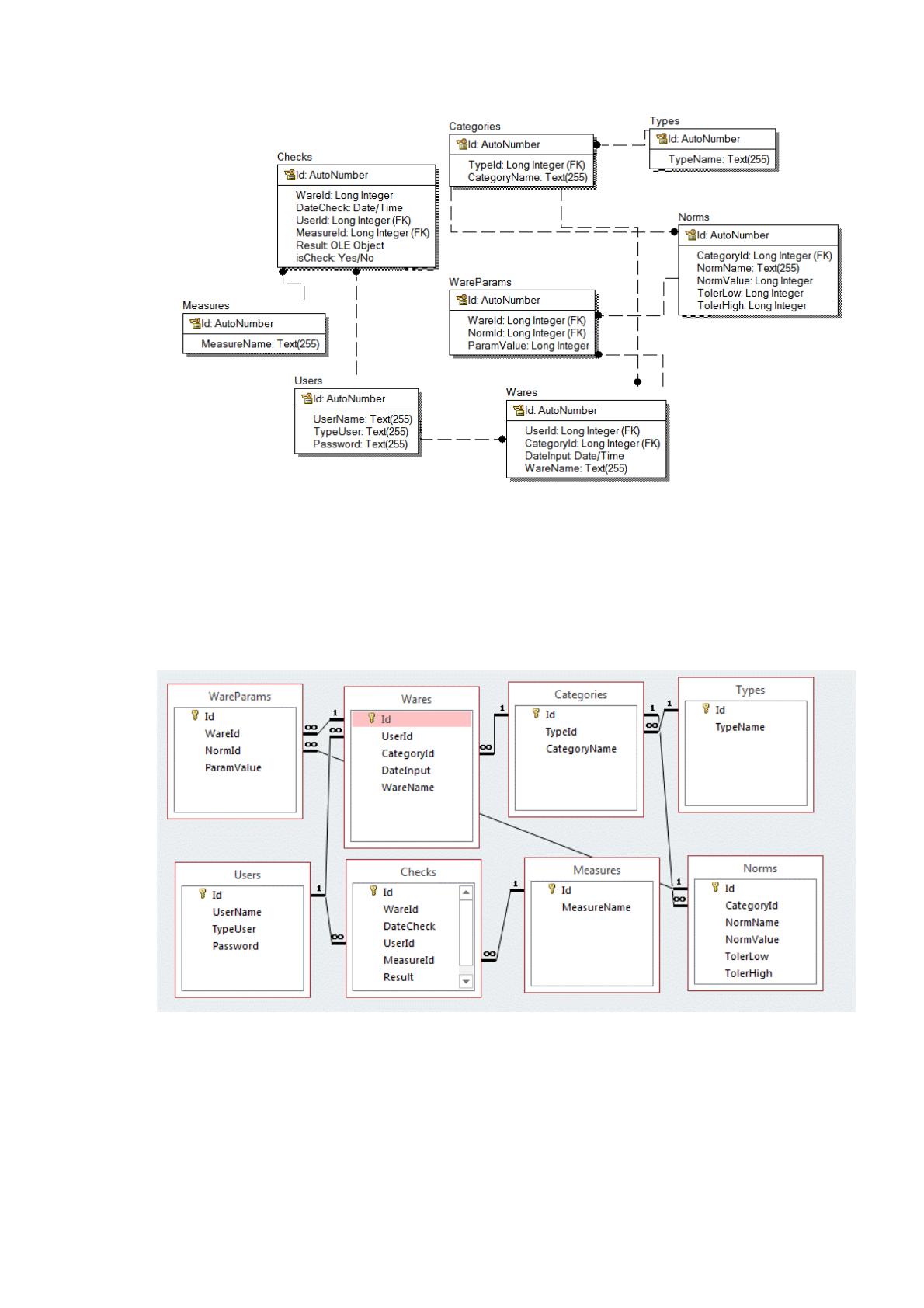

Физическая модель базы данных на этапе проектирования приведена на
рисунке 2.5 [1].
87
Рисунок 2.5 - Физическая модель базы данных на этапе
проектирования
В соответствии с выбранной для проектирования СУБД MS Access
спроектирована физическая модель базы данных, приведенная на рисунке 2.6.
Рисунок 2.6 - Физическая модель базы данных на этапе реализации
88

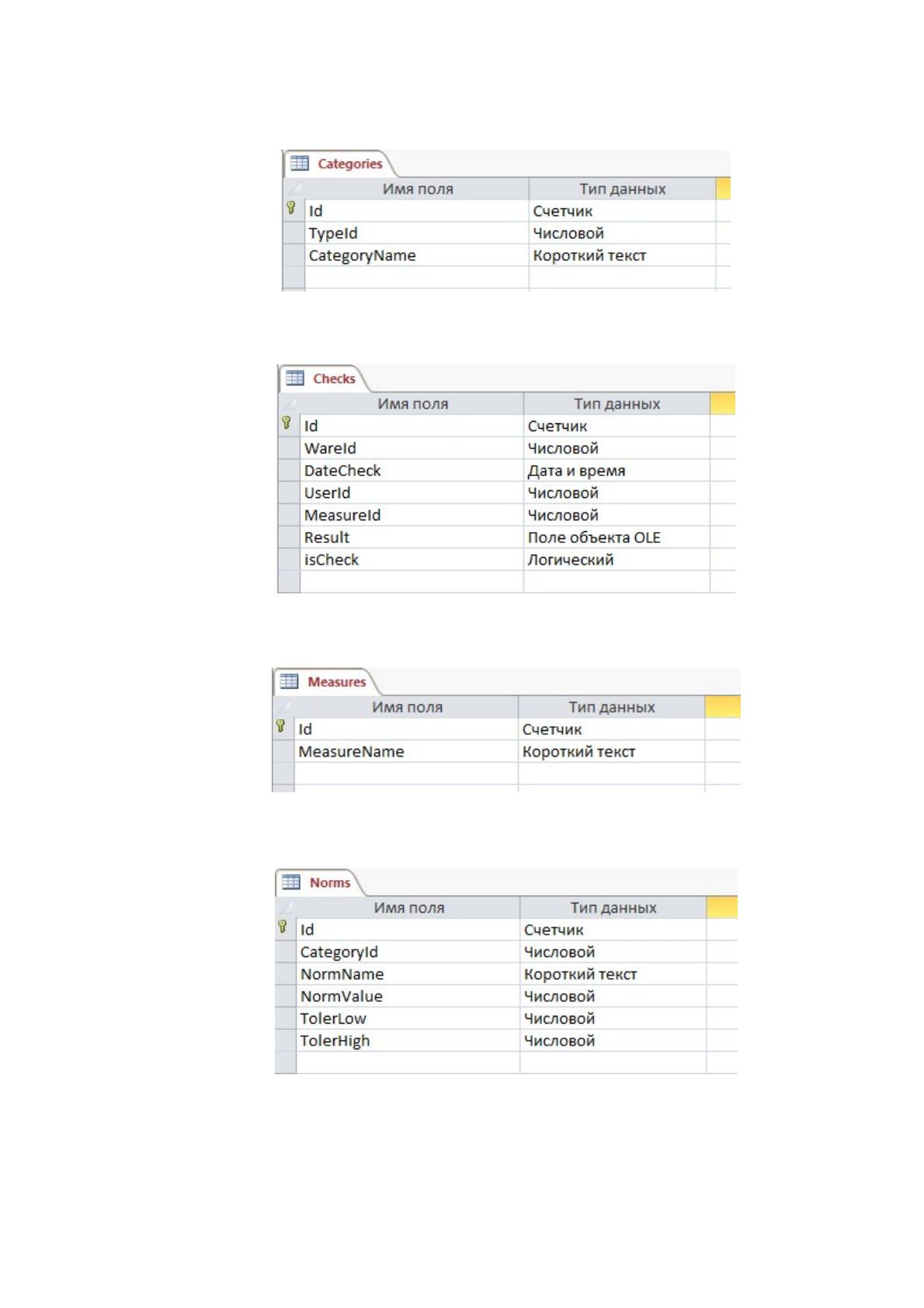

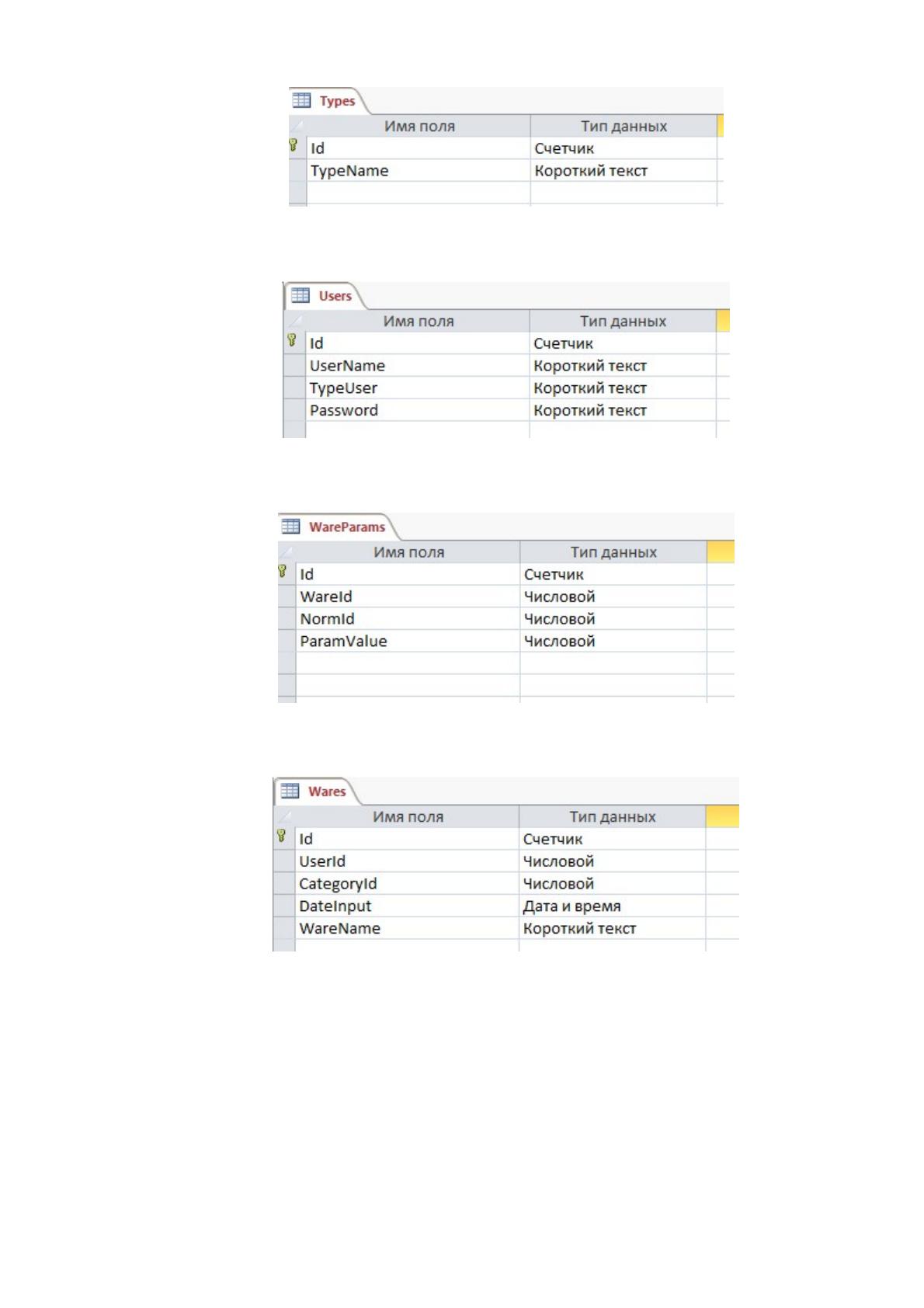

Состав полей таблиц приведен на рисунках 2.7 – 2.14.
Рисунок 2.7 - Структура таблицы Категории
Рисунок 2.8 - Структура таблицы Поверки
Рисунок 2.9 - Структура таблицы Инструменты
Рисунок 2.10 - Структура таблицы Нормы и допуски
89
Рисунок 2.11 - Структура таблицы Типы изделий
Рисунок 2.12 - Структура таблицы Пользователи
Рисунок 2.13 - Структура таблицы Параметры
Рисунок 2.14 - Структура таблицы Изделия
2.3.3 Структурная схема пакета (дерево вызова программных модулей)
Структурная схема информационной системы включает подсистему
визуального взаимодействия с пользователем [19].
90
Подсистема визуального взаимодействия с пользователем делится на
интерфейс конфигурирования серверного модуля и интерфейс взаимодействия
с ИС.
Вызов модулей интерфейса конфигурирования серверного модуля имеет
вид [22]:
· Экранная форма серверного модуля – служит первоначальным
интерфейсом взаимодействия администратора для авторизации. В данной
форма требуется ввести данные авторизации (имя пользователя и пароль
доступа).
· Модуль авторизации пользователя - предоставляет процесс
сопоставления данных с экранной формы серверного модуля и данных в
справочнике пользователей. Результатом данного сопоставления является ответ
с разрешением или отказом в доступе к интерфейсам редактирования и
просмотра данных ИС.
· Редактирование параметров серверного доступа – позволяет
изменять параметры серверного модуля и производить остановку, запуск и
перезапуск внутренних процессов ИС.
Вызов модулей интерфейса взаимодействия пользователя с ИС имеет
вид:
· Экранная форма пользовательского модуля – служит
первоначальным интерфейсом взаимодействия пользователя для авторизации.
В данной форма требуется ввести данные авторизации (имя пользователя и
пароль доступа).
· Модуль авторизации пользователя - предоставляет процесс
сопоставления данных с экранной формы серверного модуля и данных в
справочнике пользователей. Результатом данного сопоставления является ответ
с разрешением или отказом в доступе к интерфейсам редактирования и
просмотра данных ИС.
91
· Редактирование справочников – интерфейс заполнения и
редактирования внутренних справочников ИС
· Просмотр отчетов – интерфейс просмотра отчетов,
предусмотренных в системе.
Схема вызова программных модулей представлена на Рисунке 2.15.
ПМ Главное
меню
ПМ
Формирования
плана
ПМ выбора
периода отчета
ПМ справочника
Статусы
операций
ПМ справочника
Тип средства
измерения
ПМ справочника
Статусы
ПМ справочника
Тип
пользователя
ПМ
формирования
отчета
Список
сотрудников
ПМ
формирования
отчета
по выполненным
поверкам за
период
ПМ
формирования
отчета
Список средств
измерения
ПМ
формирования
отчета
Список
оборудования
ПМ справочника
Тип операции
ПМ справочника
Средства
измерения
ПМ справочника
Отдел
ПМ справочника
Должности
ПМ справочника
Сотрудники
ПМ справочника
Оборудование
ПМ
формирования
отчета по
выполнению
графика поверок
ПМ
формирования
отчета Список
СИ со сроками
проведения
калибровок и
поверок
ПМ
формирования
отчета по
выполненным
калибровкам за
период
ПМ
формирования
отчета по
выполнению
графика
калибровок
ПМ Авторизация
Ри
сунок 2.15 Схема вызова программных модулей
Описание программных модулей представлено в Таблице 2.5.
Таблица 2.5
Описание программных модулей
92
№
п/п
Наименование модуля Функции модуля
ПМ Авторизация
Выполняет авторизацию пользователей при
их доступе в систему
ПМ Главное меню
Производит вызов меню, для каждого вида
пользователей - своего
ПМ работы со
справочниками
Содержит определенные процедуры,
позволяющие осуществлять редактирование
справочников
ПМ получения отчетов
Содержит заранее определенные процедуры
формирования отчетных документов

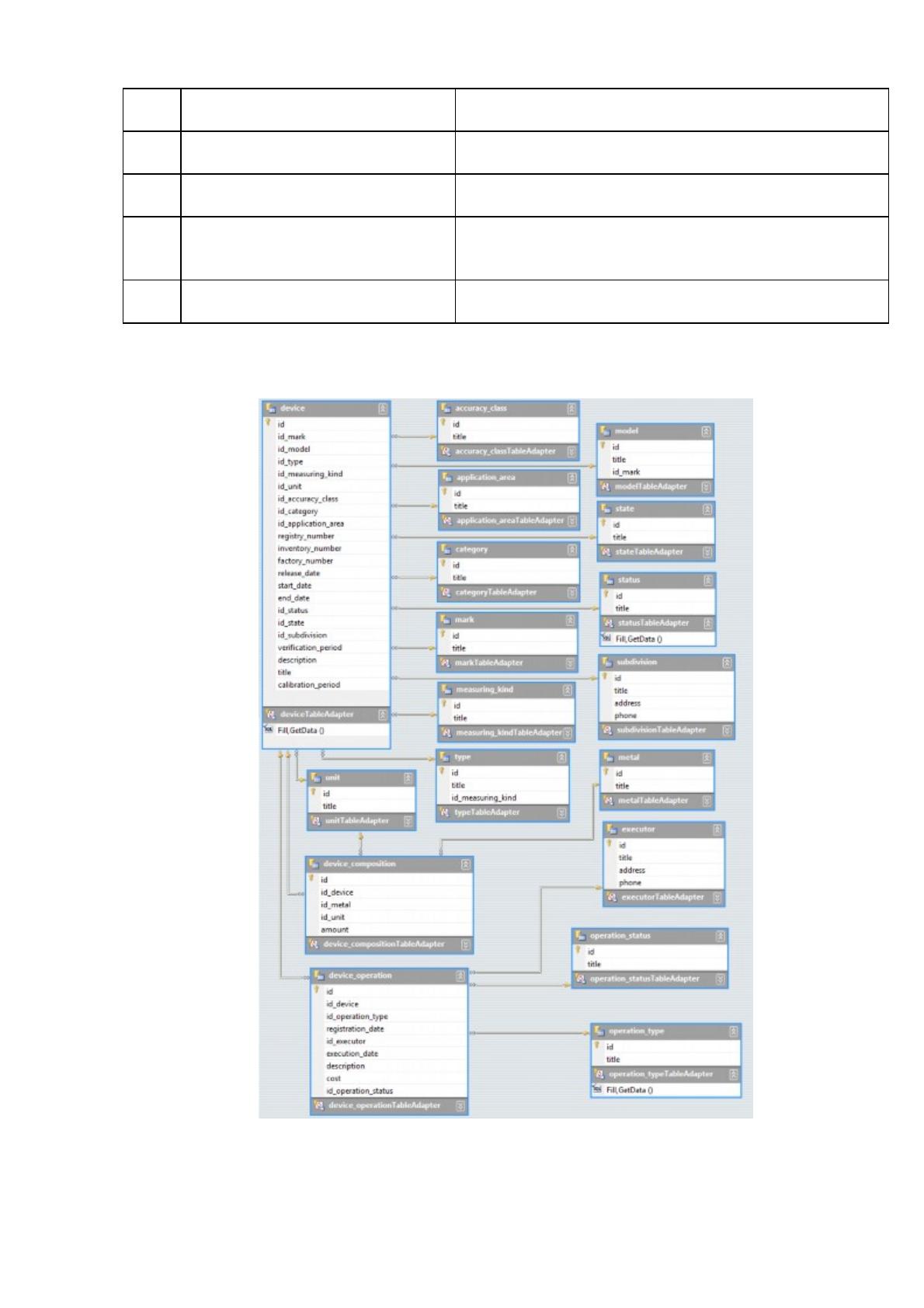

Модуль данных проекта представлен на рисунке 2.16.
Рисунок 2.16 Модуль данных проекта
93
Объединяет в себе классы для обращения к таблицам базе данных. Для
каждой интересующей нас таблицы в этом классе мы создается компоненты
«TableAdapter» и «DataTable». Компонент «DataTable» определяет список полей
набора данных, а компонент «TableAdapter» определяет четыре базовых sql-
запроса (select, insert, update, delete) для работы с конкретной таблицей БД.

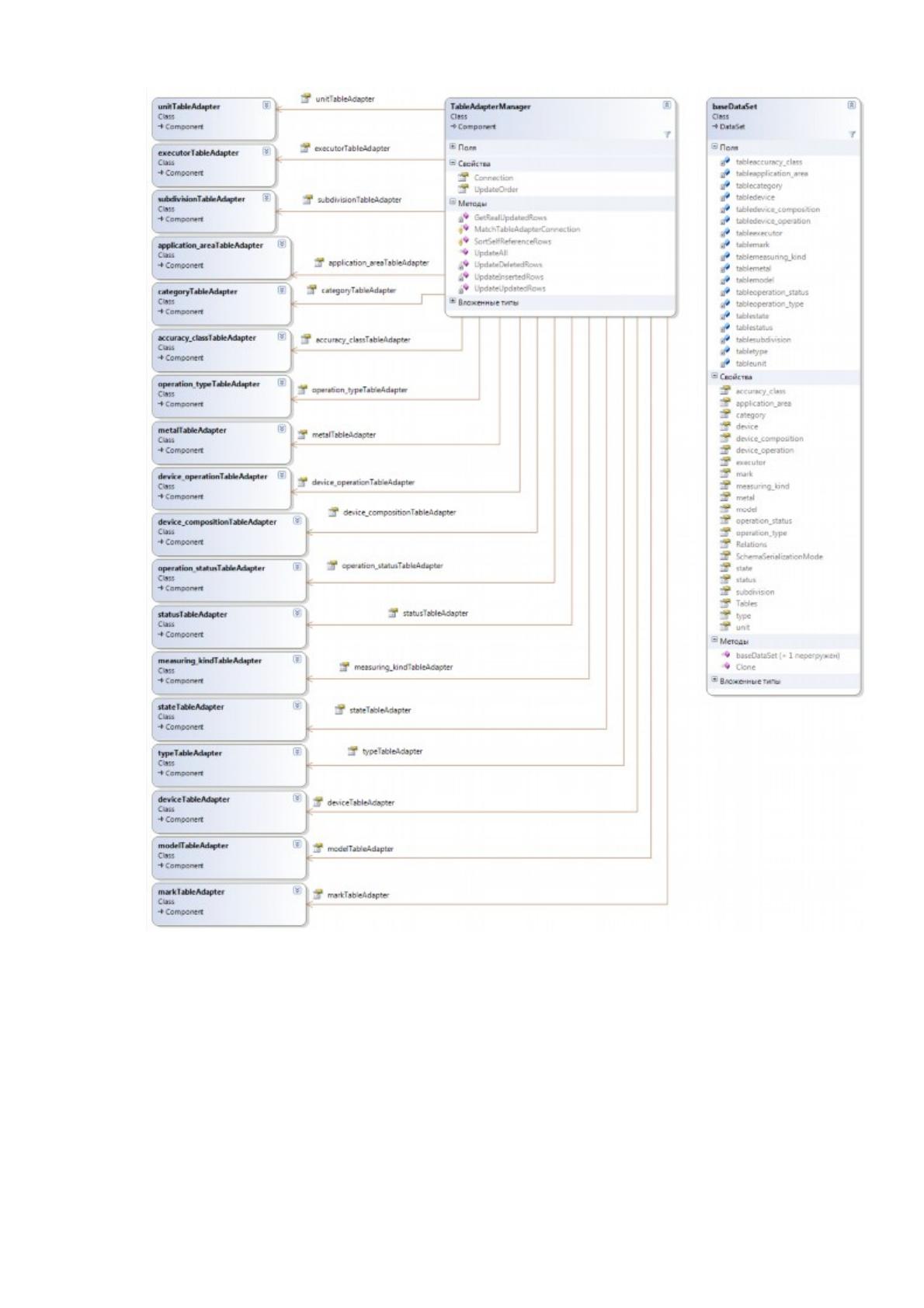

Диаграмма классов для модуля данных (рисунок 2.17):
94
Рисунок 2.17 Диаграмма классов для модуля данных
95
BaseDataSet
Объединяет в себе наборы данных. Для каждой интересующей нас
таблицы базы данных в этом классе мы создаем компоненты «DataTable».
Компонент «DataTable» определяет структуру набора данных.
TableAdapterManager
Объединяет в себе компоненты-адаптеры, созданные разработчиком
внутри модуля данных.
deviceTableAdapter
Класс-адаптер для таблицы базы данных «device» (список всех СИ).
Реализует в себе четыре sql-запроса (select, insert, update, delete) к целевой
таблице. Позволяет выгружать данные из таблицы базы данных в компоненты,
наследуемые от класса «System.Data.DataTable», через который программист
может редактировать таблицу базы данных. Метод «Fill» адаптера заполняет
«DataTable». Метод «Update» адаптера заносит данные из «DataTable» в базу
данных.
device_operationTableAdapter
Класс-адаптер для таблицы базы данных «device_operation» (список
работ проводимых над СИ). Реализует в себе четыре sql-запроса (select, insert,
update, delete) к целевой таблице. Позволяет выгружать данные из таблицы
базы данных в компоненты, наследуемые от класса «System.Data.DataTable»,
через который программист может редактировать таблицу базы данных. Метод
«Fill» адаптера заполняет «DataTable». Метод «Update» адаптера заносит
данные из «DataTable» в базу данных.
device_compositionTableAdapter
Класс-адаптер для таблицы базы данных «device_composition» (описание
содержания драгоценных металлов в СИ). Реализует в себе четыре sql-запроса
(select, insert, update, delete) к целевой таблице. Позволяет выгружать данные из
таблицы базы данных в компоненты, наследуемые от класса
