96
символов процесса, указывающих операции, которые следует
выполнить над данными, а также определяющих логический путь,
которого следует придерживаться;
линейных символов, указывающих потоки данных между
процессами;
специальных символов, используемых для облегчения написания и
чтения блок-схемы.
Общий алгоритм работы программы представлен на рисунке 31. Как
показывает схема, разрабатываемая информационная система должна
обеспечивать выполнение следующих задач:
1 Авторизация пользователя;
2 Создание (обновление) списка изделий и инструментов;
3 Учет проверок;
4 Формирование сводных отчетов.
97
Начало
Авторизация
пользователя
Авторизован?
Создание/Обновление
списка изделий и
инструментов
Учет проверок
Формирование отчета
нет
Конец
Обновить
данные?
да
да
Завершить
работу?
нет
да
Работа с...
проверками
отчетами

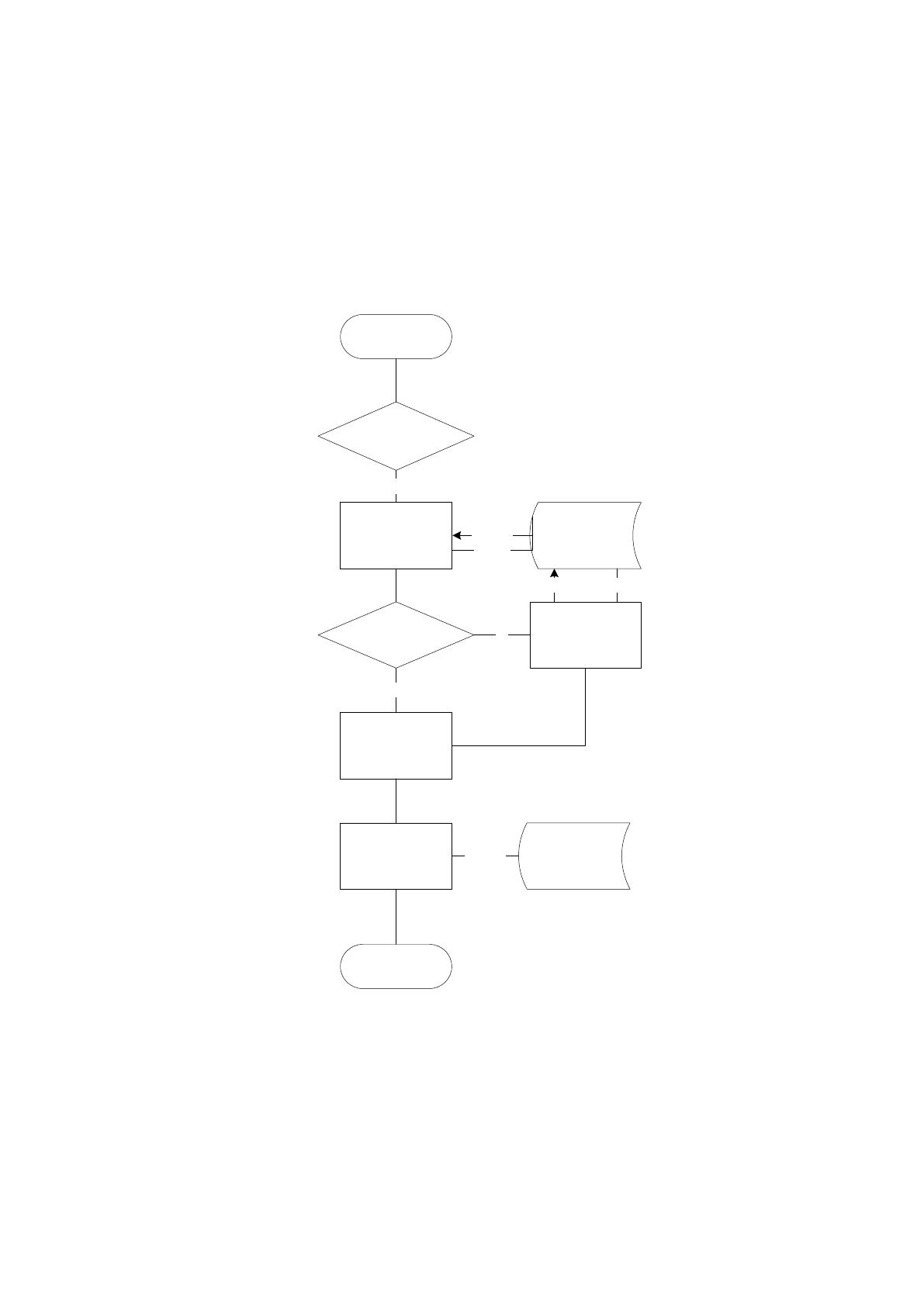

Рисунок 30 - Технология работы ИС
Рассмотрим подробнее каждый из них.
1 Авторизация пользователя (рисунок 32).
Каждый пользователь в системе имеет имя– Фамилия и инициалы
пользователя.. Таким образом, при каждом входе пользователя в систему
запускается процедура авторизации пользователя. Система отправляет
запрос базе данных на наличие данной записи о пользователе, и если она
существует, то запускается процесс формирования рабочей области
98
пользователя. Рабочей областью называется набор данных, к которым
разрешен доступ пользователя. Доступ определен двух видов – на чтение и
редактирование информации. Данные о правилах доступа пользователя к
информации также должны содержаться в базе данных и предварительно
заносятся администратором системы.
Начало
Проверка имени/
домена учетной
записи
пользователя
БД
Существует в
списке имен?
Определение
прав доступа к
информации
Проверка прав
доступа
пользователя
данные
Формирование
области
доступных
данных
да
Конец
нет
ответ
запрос
запрос

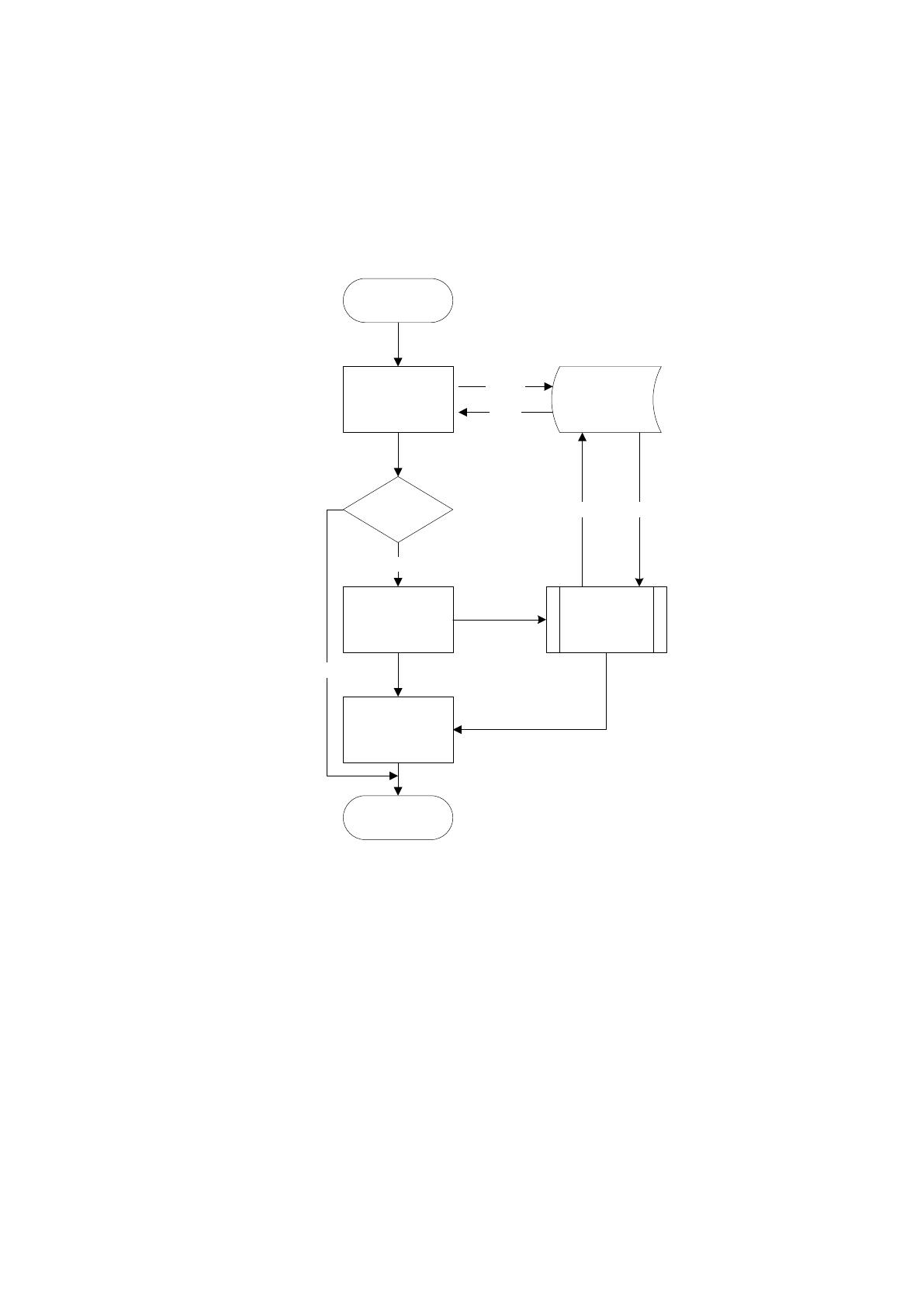

Рисунок 31 - Технология авторизации пользователя
2 Создание (обновление) списка изделий и инструментов
(рисунок 33).
Процедура создания списка изделий и инструментов необходима при
первом входе пользователя в систему. Данная процедура необходима для
создания рабочей области данных. Эта операция проводится
пользователем самостоятельно, но в этот момент он может оперировать
только теми данными, на которые администратор системы присвоил право
доступа. Такая схема необходима для большей защиты от неадекватных
действий пользователя. После первичной операции создания рабочей
99
области, информация о ней сохраняется в базе данных. При последующих
входах в систему, список автоматически привязан к имени и домену
пользователя в системе, загружается в память. При появлении в
компетенции пользователя новых позиций он может запускать этот
алгоритм для обновления списка. Операция обновления аналогична
операции создания.
Начало
Выбор изделий из
списка доступных
для работы
Выбрать изделия? Выбор изделий
Добавление
данных в рабочую
область
Обновить список
изделий?
да
нет
Сохранение
настроек
Конец
да
БДданные
БД
запрос
данные
данныезапрос

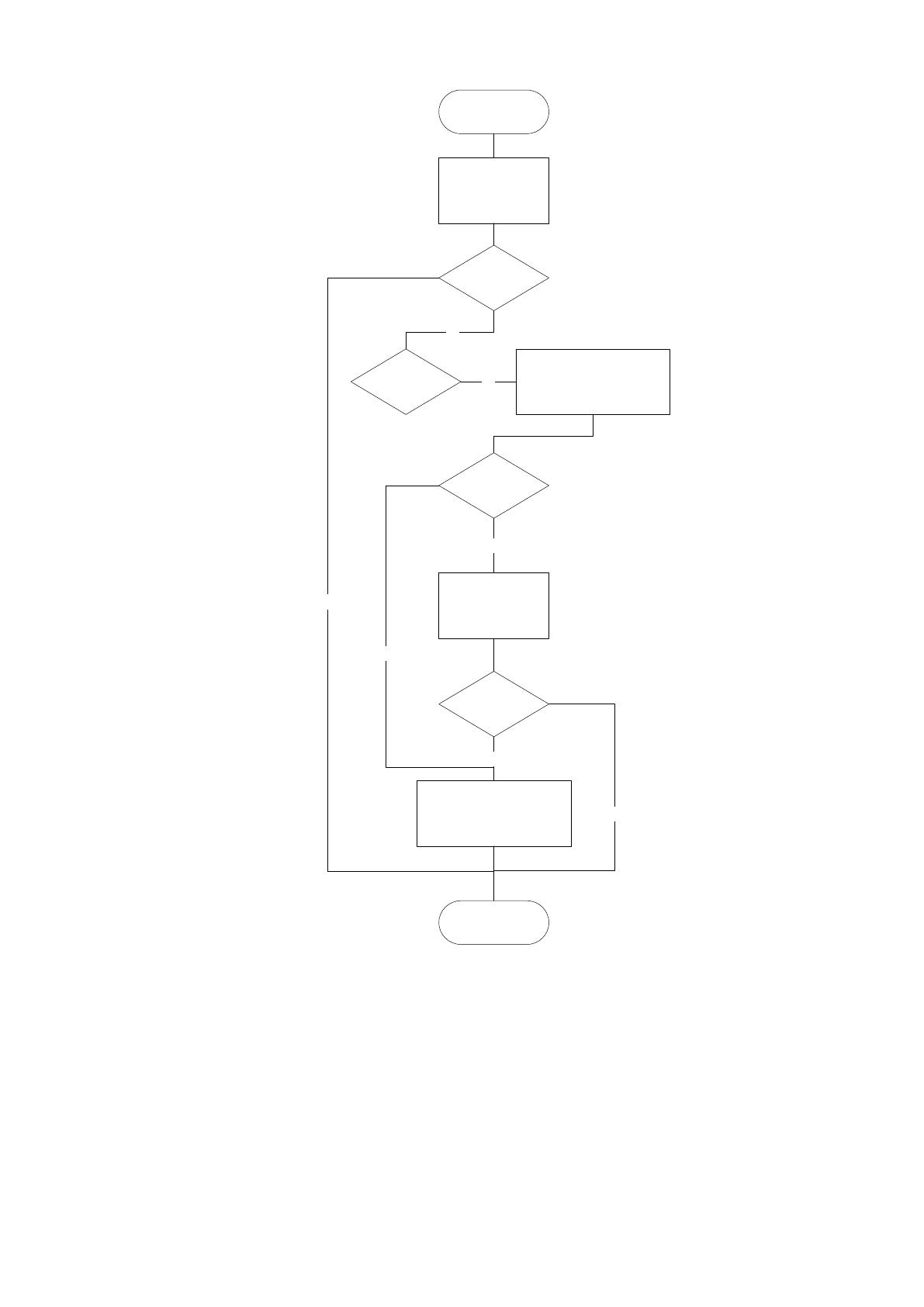

Рисунок 32 - Технология создания/обновления списка изделий
для работы
3 Учет проверок изделий (рисунок 34).
Учет проверок изделий – основная задача, стоящая перед
проектируемой информационной системой. От правильной организации
процесса формирования и редактирования данной задачи зависит качество
100
исходной информации. Данную задачу было решено сделать как можно
более аналогичной той, которая решалась без использования
специализированных средств.
101
Начало
Создать/
Редактировать?
Создание
новой
проверки
Редактирование
существующей
проверки
Назначение типа
изделия
Отображение
доступных
инструментов
Доступ
разрешен?
Есть/Нет
БД
Проверка прав
пользователя на
редактирование
Выбор
инструменто
в из списка
доступных
Да
нет
запрос
ответ
даПродолжить?
Определен
ие норм и
допусков
нет
Добавление
записи в БД
БД данные
Выбор
изделий в
проверку
да
данные
запрос
Добавление
выбранных
позиций в рабочую
область
Ввод значений
Учет измерений
Редактирование
Конец
нет
Внесение
изменений
Сохранение БДданные
Сохранение в
провреках
Завершить
работу?
да
нет
данные
Выгрузка
памяти
запрос
ответ

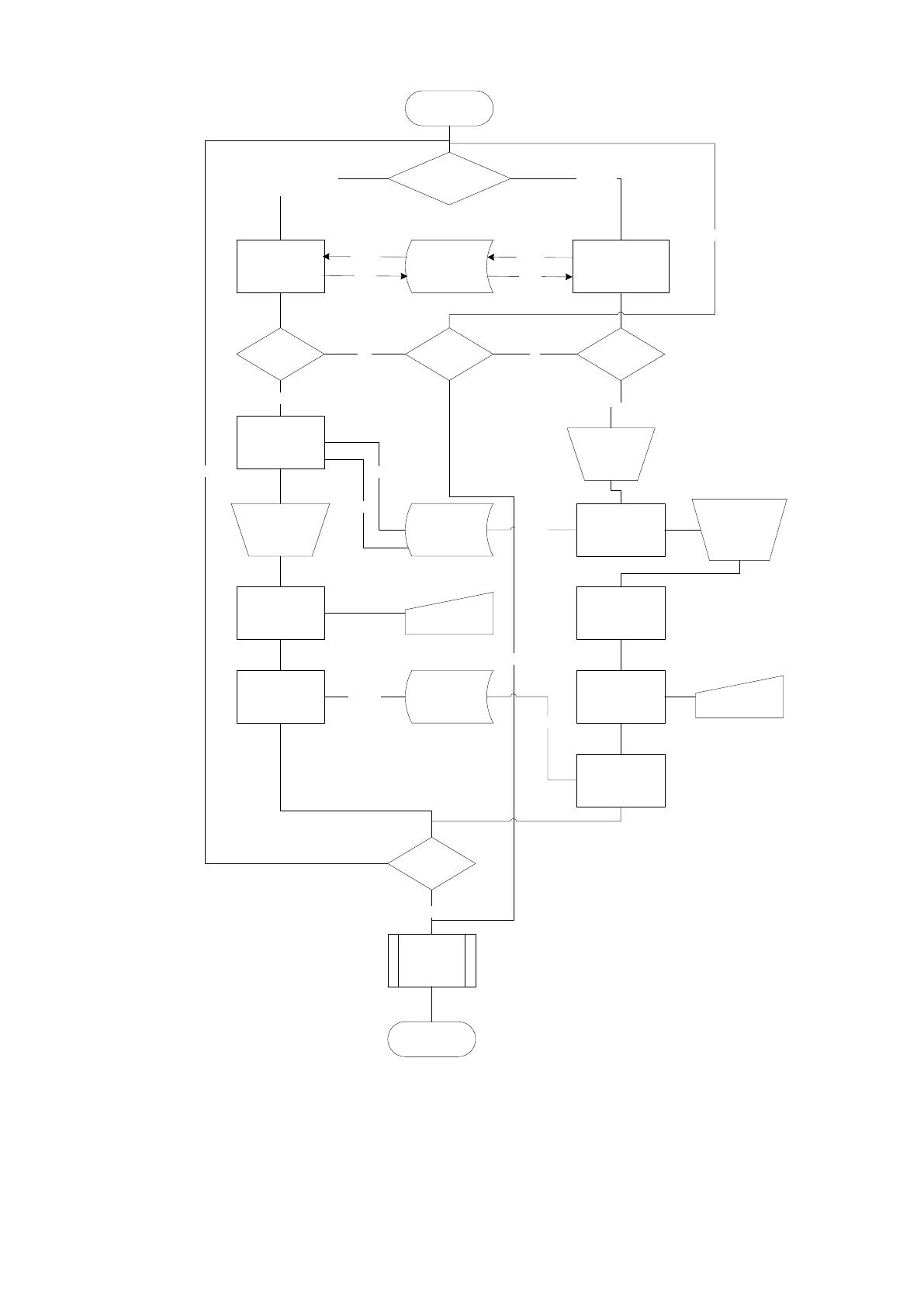

Рисунок 33 - Алгоритм формирования/редактирования учета
проверок
Пользователь может создавать факты и редактировать
существующие факты проверок. При учете проверок определяется тип
изделий, для которого проводится проверка.
102
2.4 Контрольный пример реализации проекта и его описание
Рассмотрим порядок работы в системе.
После запуска программы пользователь видит главное меню
программы.

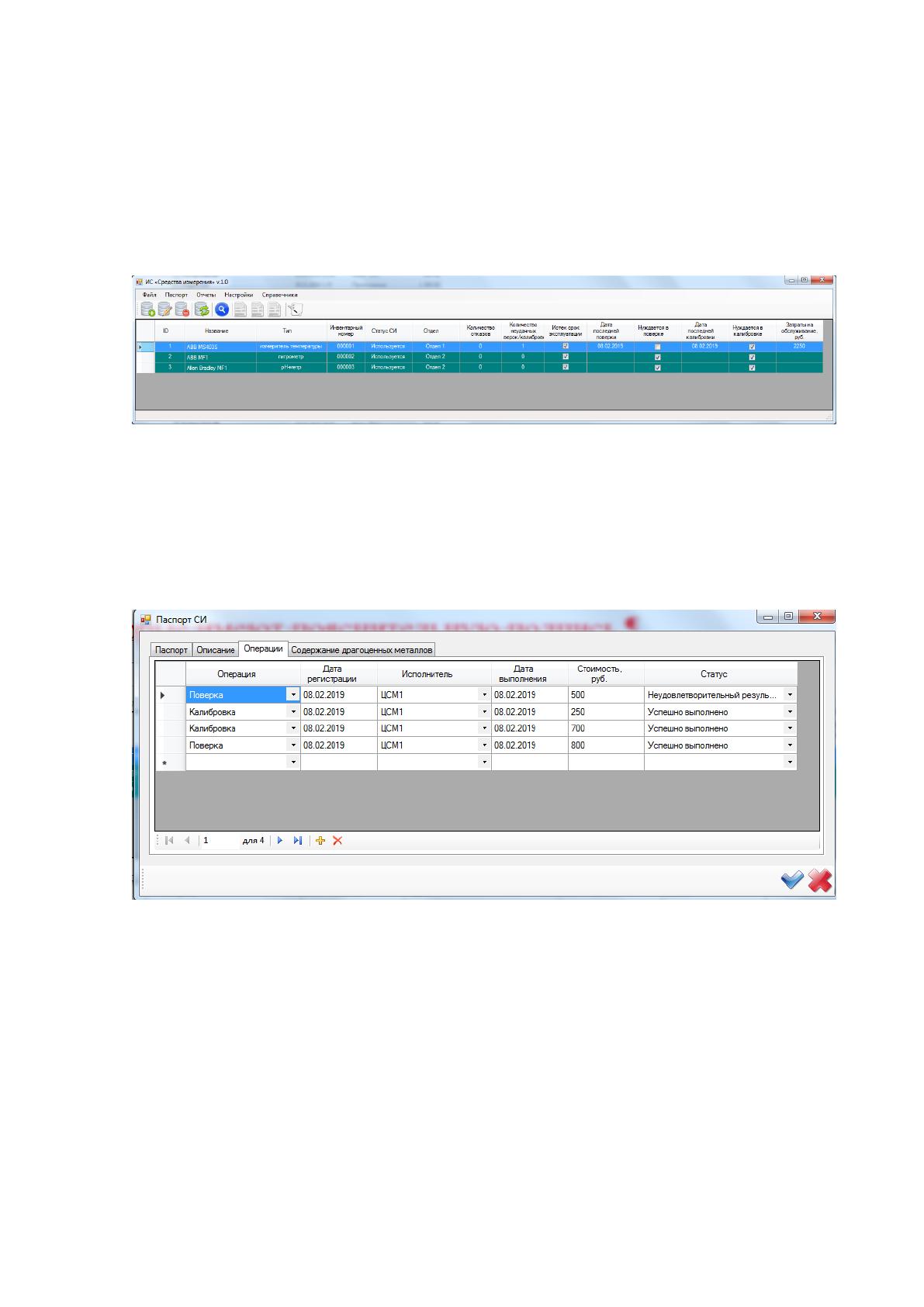

Рисунок 34 Главное меню программы
Каждая экранная форма содержит стандартные элементы
интерфейса, которые имеют пояснительную подпись.
Для формирования плана проведения операций пользователю
необходимо нажать кнопку «Добавить».
Рисунок 35 Добавление данных об операции с СИ
Последовательно вводя данные о СИ, типе операции, ответственном
лице, описание (при необходимости), пользователь формирует паспорт
СИ. Учет проведения операций осуществляется путем изменения ее
статуса (рисунок 37).
103

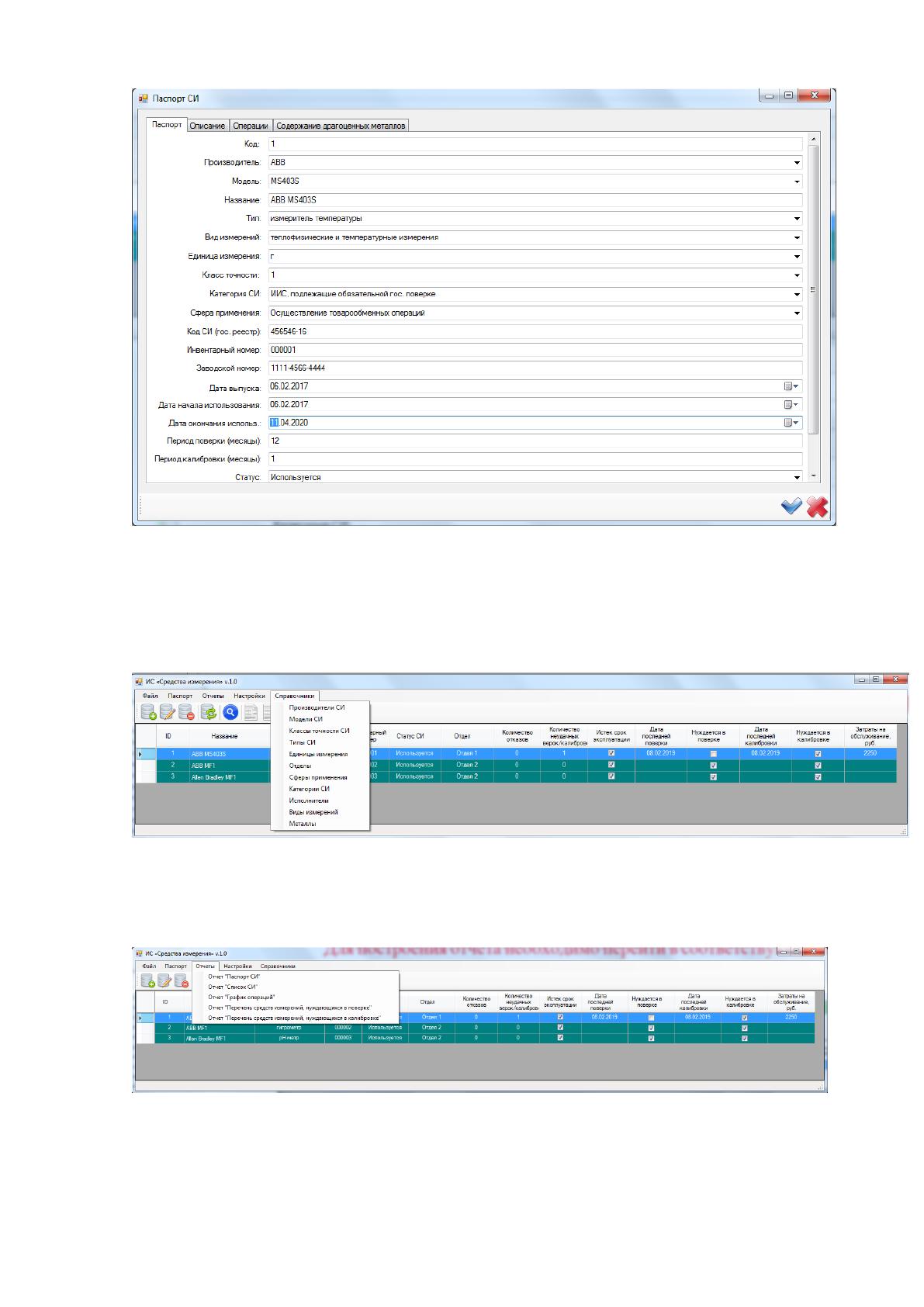

Рисунок 36 Паспорт СИ
После чего статус операции меняется. Ввод данных в справочники
осуществляется после выбора справочника из выпадающего справочника
(рисунок 38).
Рисунок 37 Выбор справочника
Для построения отчета необходимо перейти в соответствующий
пункт меню и выбрать период получения отчета:
Рисунок 38 Список отчетов
104
После выбора периода необходимо нажать кнопку с наименованием
интересующего отчета, в результате чего сформируется экранная форма
отчета.

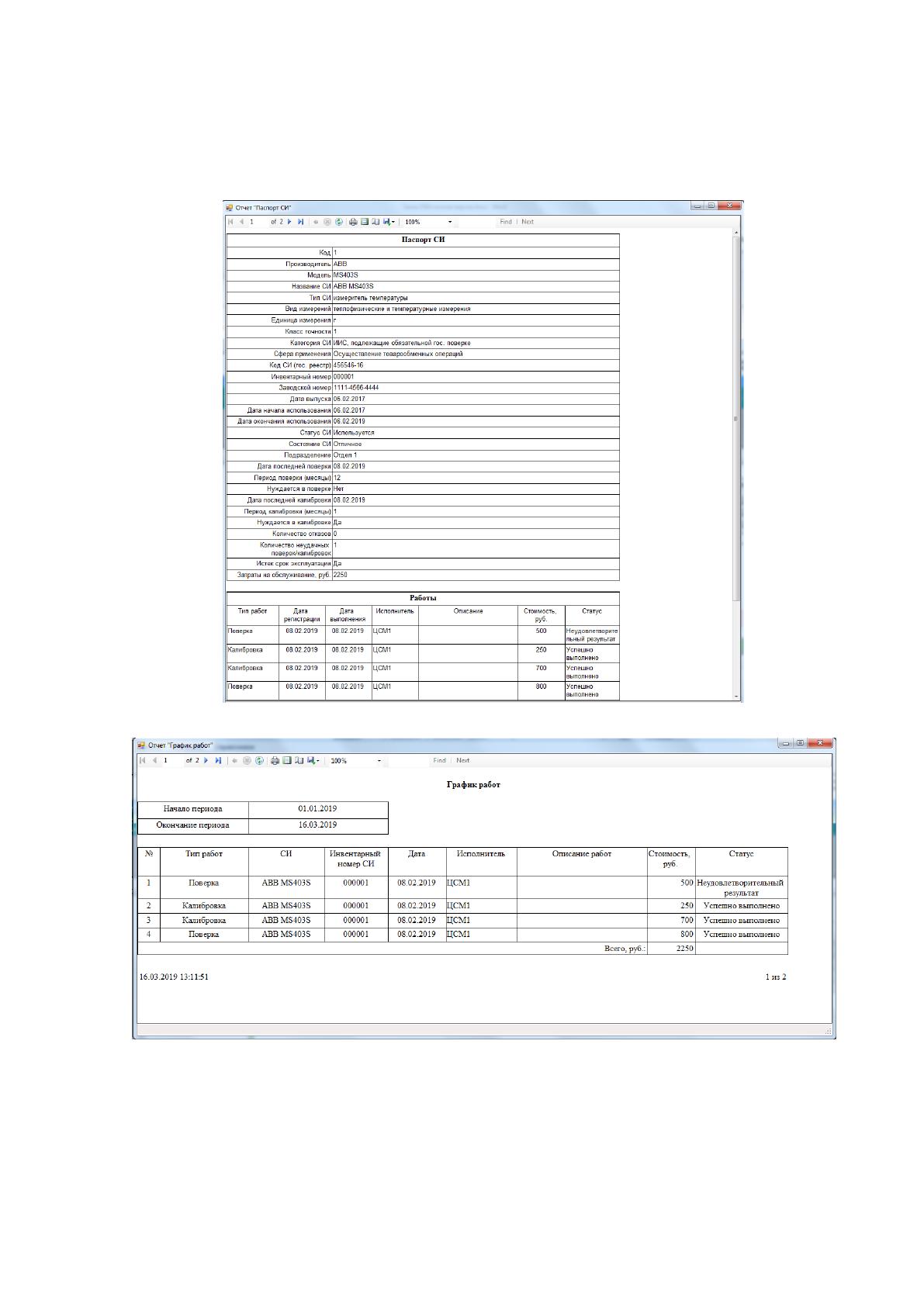

Рисунок 39 Отчет «Паспорт СИ»
Рисунок 40 Отчет «График работ»
105

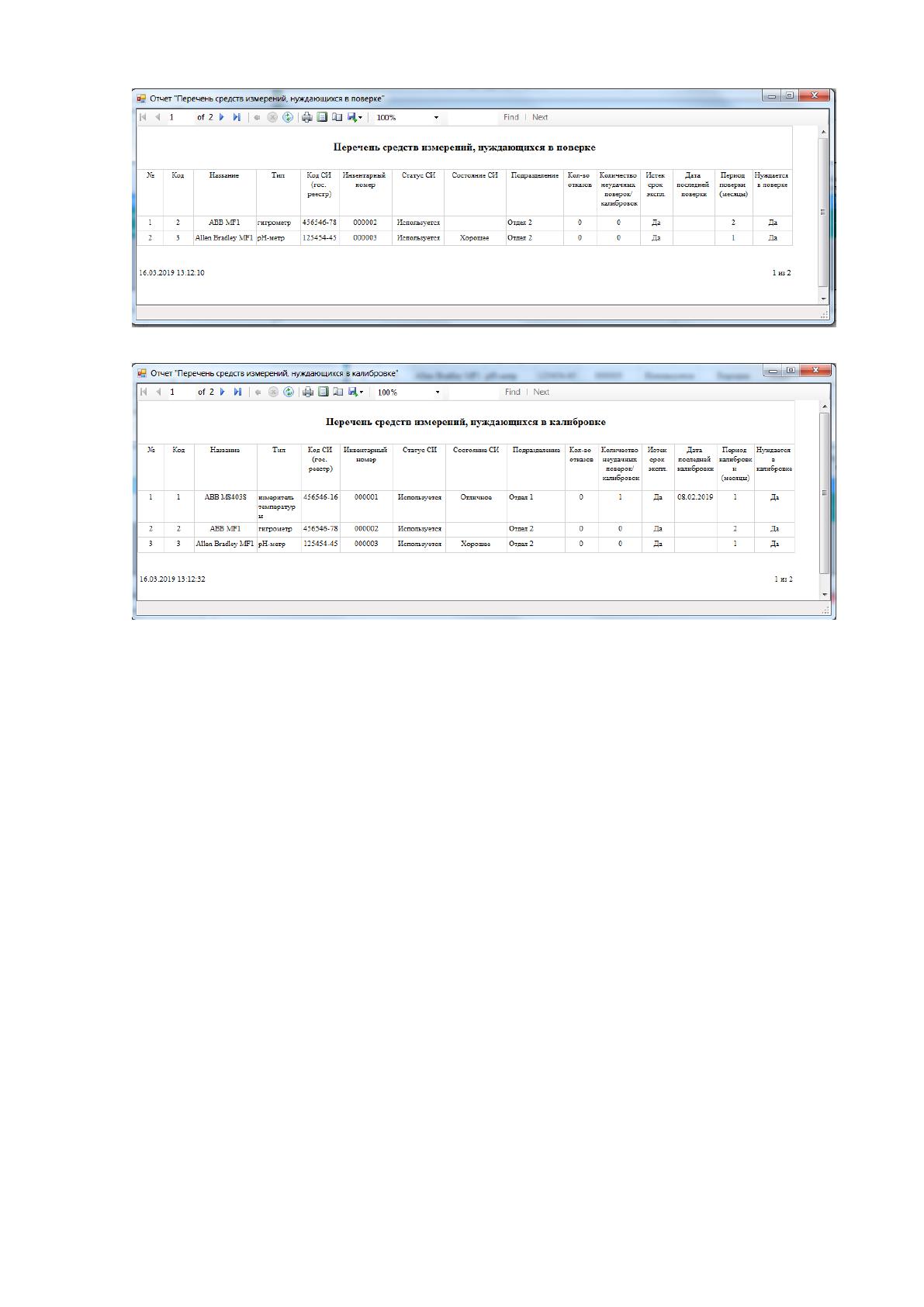

Рисунок 41 Перечень средств, нуждающихся в поверке
Рисунок 42 Перечень средств, нуждающихся в калибровке
Листинг программных модулей приведен в Приложении.
Выводы по 2 главе:
Во второй главе работы проведен полный комплекс разработки
информационной системы, в том числе выбран жизненный цикл
информационной системы, описаны основные риски при реализации
информационной системы, описаны основные моменты программного и
информационного обеспечения, в том числе основные функции, база
данных, структурная схема программы, описан контрольный пример
использования системы.
