ограничение доступа в интернет и во внутреннюю сеть;
антивирусная фильтрация;
система обнаружения атак;
контроль содержания трафика;
протоколирование и регулярный мониторинг доступа.
Локальная безопасность обеспечивается осуществлением следующих
мероприятий:
антивирусный контроль;
аппаратная защита от несанкционированного доступа;
криптографическая защита данных;
защита персональным файрволом;
резервирование данных;
протоколирование доступа.
Для обеспечения физической информации файрвол, веб-сервер,
сервера IDS и контроля за трафиком и все сервера данных находится в
отдельном помещении, доступ в которое разрешен только
администраторам, у которых есть ключ или магнитная карта к этой
комнате (комната закрыта). Помещение оборудовано принудительной
вентиляцией и пожарной защитой (полуавтоматической). Вход в офис
компании должен осуществляться только по магнитным картам.
2.2 Информационное обеспечение задачи
2.2.1 Информационная модель и еѐ описание
Информационная модель представляет собой схему движения
входных, промежуточных и результативных потоков и функций
предметной области. Кроме того, она объясняет, на основе каких входных
документов и какой нормативно-справочной информации происходит
77
выполнение функций по обработке данных и формирование конкретных

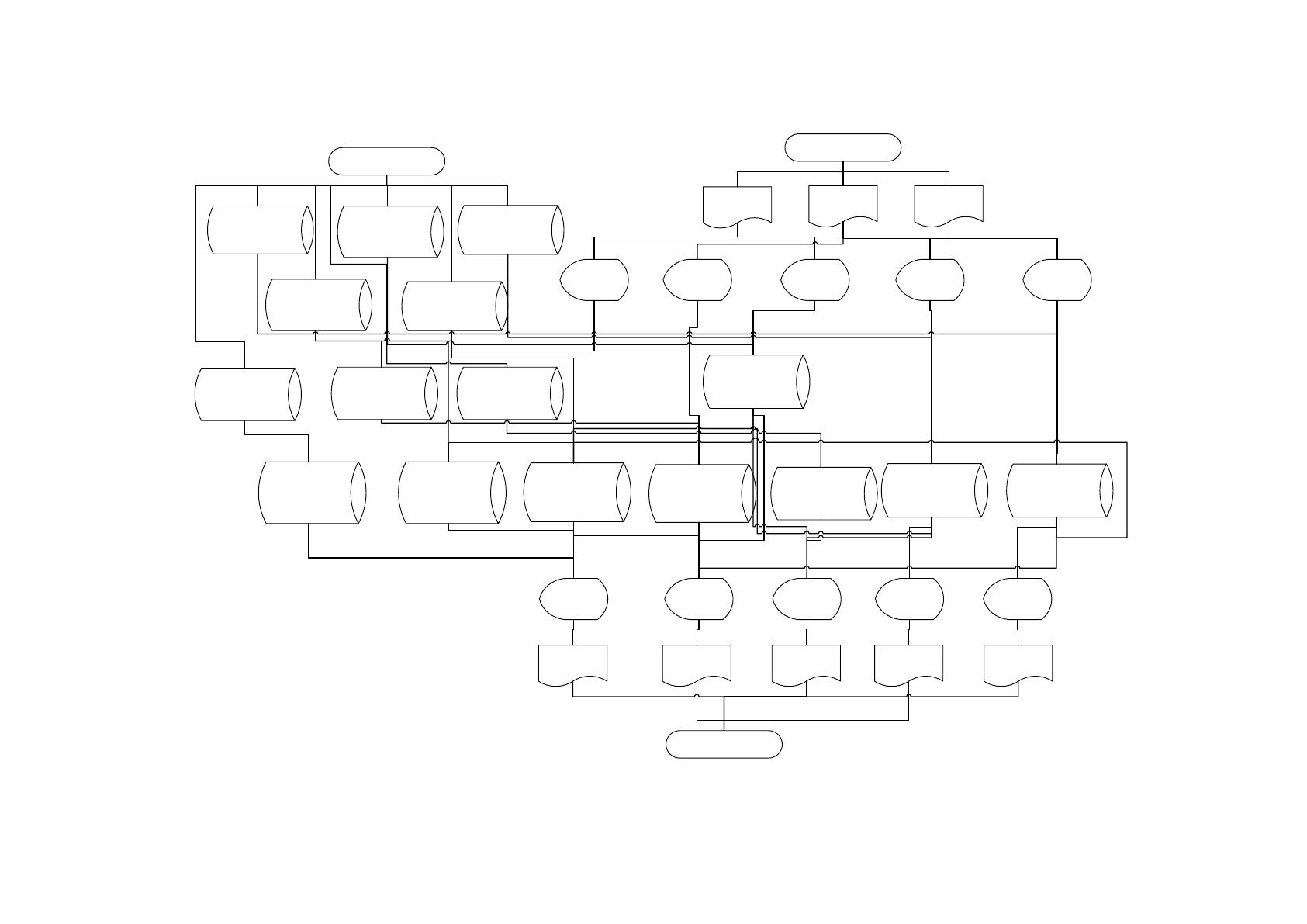

выходных документов. Информационная модель представлена на рис. 2.
78
Сотрудник склада
ИС
Спр Нормы и допускиСпр Категории
Спр Инструменты
Спр Типы изделий
Типы изделий
Категории
изделий
Список
приборов
Учет изделий
Спр Изделия
Спр Пользователи
Учет
сотрудников
Учет
проверок
Спр Изделия*
Т Проверки*
Спр Пользователи*
Спр Инструменты*
Спр Нормы и
допуски*
Спр Типы изделий*
Список норм
Список
инструментов
Список
пользователе
й
Список
изделий
Список
проверок и их
результатов
Список норм
Список
инструментов
Список
пользователей
Список изделий
Список проверок
и их результатов
Сотрудник склада
Т Проверки
Спр Категории*
Список приборов
Список
сотрудников
Спр Параметры
Спр Параметры*
Рисунок 14 Информационная модель системы
79
На схеме приведено отображение следующих условных зон
информационной модели:
1. область заполнения справочников на основании входных
документов и с помощью экранных форм;
2. область учета изделий, норм, приборов, пользователей;
3. область формирования отчетных документов;
4. область справочников и таблиц системы.
2.2.2 Характеристика нормативно-справочной, входной и
оперативной информации
Входной информацией для разрабатываемой информационной
системы являются данные сотрудников, об отделах и должностях,
сведения о типах средств измерения, сведения об операциях и их статусах.
Эти данные поступают как в цифровом, так и в печатном виде.
В систему вносятся следующие данные о пользователях:
o Фамилия
o Имя
o Отчество
o Дата рождения
o Логин
o Пароль
o Должность
o Тип пользователя
Для обеспечения работы системы предусмотрены справочники,
приведенные в таблице 11.
80
Таблица 11
Перечень используемых справочников
название
справочник
а
ответственны
й за ведение
средний
объѐм
справочник
а в записях
среднюю
частоту
актуализаци
и
средний
объем
актуализаци
и, %
Статусы
операций
Администратор
45
1 раз в месяц
10
Тип средства
измерения
Администратор
150
1 раз в год
10
Тип
пользовател
я
Администратор
250
1 раз в год
10
Тип
операции
Администратор
5
1 раз в год
10
Статусы
Администратор
45
1 раз в месяц
10
Средства
измерения
Администратор
45
1 раз в месяц
10
Отдел
Администратор
45
1 раз в месяц
10
Должности
Администратор
45
1 раз в месяц
10
Сотрудники
Администратор
45
1 раз в месяц
10
Оборудовани
е
Администратор
45
1 раз в месяц
10
Все документы могут поступать как бумажной, так и в электронной
формах.
Состав справочников приведен ниже.
Справочник Оборудование:
o Тип_СИ
o Заводской_номер
o Дата_начала_использования
o Примечание
o Отдел
Справочник Сотрудники:
o Фамилия
o Имя
o Отчество
o Дата_рождения
o Логин
o Пароль
o Должность
81
o Тип_пользователя
Справочник Должности:
o Название
Справочник Отдел:
o Название
Справочник Средства измерения:
o Номер_госреестра
o Название
o Изготовитель
Справочник Статусы
o Название
Справочник Тип операции
o Название
Справочник Тип пользователя
o Название
Справочник Тип средства измерения
o Название
Справочник Статусы операций:
o Операция
o Статус
o Дата
Оперативная информация учитывается в таблице Операции со
следующим реквизитным составом:
o Оборудование
o Дата_завершения
o Тип_операции
o Сотрудник
o Описание
2.2.3 Характеристика результатной информации
82
В качестве выходных данных в разработанной ИС формируются
следующие документы:
Список средств измерения;
Список сотрудников;
Список оборудования;
Отчет по выполненным поверкам за период.
Отчет по выполненным калибровкам за период.
Отчет по выполнению графика поверок;
Отчет по выполнению графика калибровок;
Список средств измерения со сроками проведения калибровок
и поверок.
Список средств измерения содержит код, номер и название средства
измерения, список сотрудников – ФИО, должность сотрудника, его логин
для доступа в систему. Список оборудования содержит такие реквизиты,
как код, модель, заводской номер, название, дату начала использования.
Остальные отчеты формируются за период.
В системе учтены две основные операции – калибровка и поверка
средств измерения. Именно по эти операциям формируются отчеты.
Отчет по выполненным поверкам за период содержит следующие
реквизиты:
№ п/п
Дата поступления
Дата выполнения
Тип СИ (модель)
Наименование СИ Заводской номер
Принадлежит отделу
Ответственный за выполнение работы
83
Отчет по выполненным калибровкам за период содержит следующие
реквизиты:
№ п/п
Дата поступления
Дата выполнения
Тип СИ (модель)
Наименование СИ Заводской номер
Принадлежит отделу
Ответственный за выполнение работы
Отчет по выполнению графика поверок характеризует степень
выполнения запланированных операций по поверке СИ.
Отчет по выполнению графика калибровок характеризует степень
выполнения запланированных операций по калибровке СИ.
Список средств измерения со сроками проведения калибровок и
поверок содержит следующие реквизиты:
№ п/п СИ
Тип СИ (Модель)
Заводской номер
Дата поступления
Срок (до)
Тип операции
2.3 Программное обеспечение задачи
2.3.1 Общие положения (дерево функций и сценарий диалога)
Разрабатываемая информационная система призвана
автоматизировать функции контролера ОТК. На основании данных
функции построено дерево функций системы, которое представляет
декомпозицию функций системы и формируется с целью детального
исследования функциональных возможностей системы и анализа
84
совокупности функций, реализуемых на различных уровнях иерархии
системы.
Основная функции разрабатываемой информационной системы,
сложна и требуют иерархического представления. Для более наглядного
представления функции системы необходимо декомпозировать на
составляющие его функции.
Представим основную функцию системы в дерева функций.
На рисунке 16. представлено дерево функций системы.
Функции
пользователя
Служебные Общие
Управление
справочниками
Учет плана
операций со СИ
Добавление
записей
Удаление
записей
Формирование
результатных
документов
Статусы
операций
Тип средства
измерения
Статусы
Тип
пользователя
Ввод данных о
СИ
Ввод данных об
операциях
Назначение
ответственного
сотрудника
Список
сотрудников
Отчет по
выполненным
поверкам за
период
Список средств
измерения
Список
оборудования
Тип операции
Средства
измерения
Отдел
Должности
Сотрудники
Оборудование
Отчет по
выполнению
графика поверок
Список СИ со
сроками
проведения
калибровок и
поверок
Отчет по
выполненным
калибровкам за
период
Отчет по
выполнению
графика
калибровок
Рисунок 15 Дерево функций системы
Первый уровень представляет основную функцию разрабатываемой
системы – учѐт информации о производимых операциях со средствами
измерения. В ходе выполнения этой функции пользователь вводит данные
о средстве измерения, необходимой операции, ее результате после
выполнения, ответственном лице.
85
Второй уровень системы представляет функцию получения
вышеперечисленных и показанных на схеме отчетов. Кроме получения
отчетов в виде экранной формы, присутствует возможность экспорта
отчетов в форматы pdf, xls, opendoc.
Служебные функции содержат функции настройки доступа к ИС, а
также авторизационных данных, работу со справочниками – добавление и
редактирование данных.
Каждая страница в созданной системе оснащена меню навигации,
позволяющее оперативно перемещаться по всей системе. Это удобно и для
пользователя, т.к. не нужно искать другие справочники или
функциональные элементы.
В момент вывода записей из таблиц, кодовые поля не показаны, т.к.
данные, включенные в них, не несут для пользователя никакой полезной
нагрузки. Трансляция данных полей оправдана лишь в процессе наладки
продукта и требуется лишь для программиста, проверяющего корректность
передачи данных в БД.
Поэтому работа с ключевыми полями доступна лишь с помощью
списков выбора, что помогает избежать ввода ключевых полей
пользователем.
Для проверки корректности ввода данных имеется маска ввода,
подсказывающая пользователю не только тип информации, передаваемой в
таблицу, но и ее вид.
Для правильной работы приложения пользователя с самим ПО,
выполняется настройка таблиц, реализованных в пользовательском
приложении. Изначально реализуется настройка полей, показываемых и
выводимых символов и т.д. Все эти операции важны для последующего
удобства работы пользователя с ПО.
Корректировка данных таблиц выполняется с помощью ввода
данных в поля, созданные для этого. Ввод в них доступен тогда, когда
нужно указать большие объемы данных в единой табличной записи.
