83
системы, очень влияют и на структуру логической модели. Цель создания
прототипа БД заключается в описании варианта итоговой реализации проекта
всей БД.

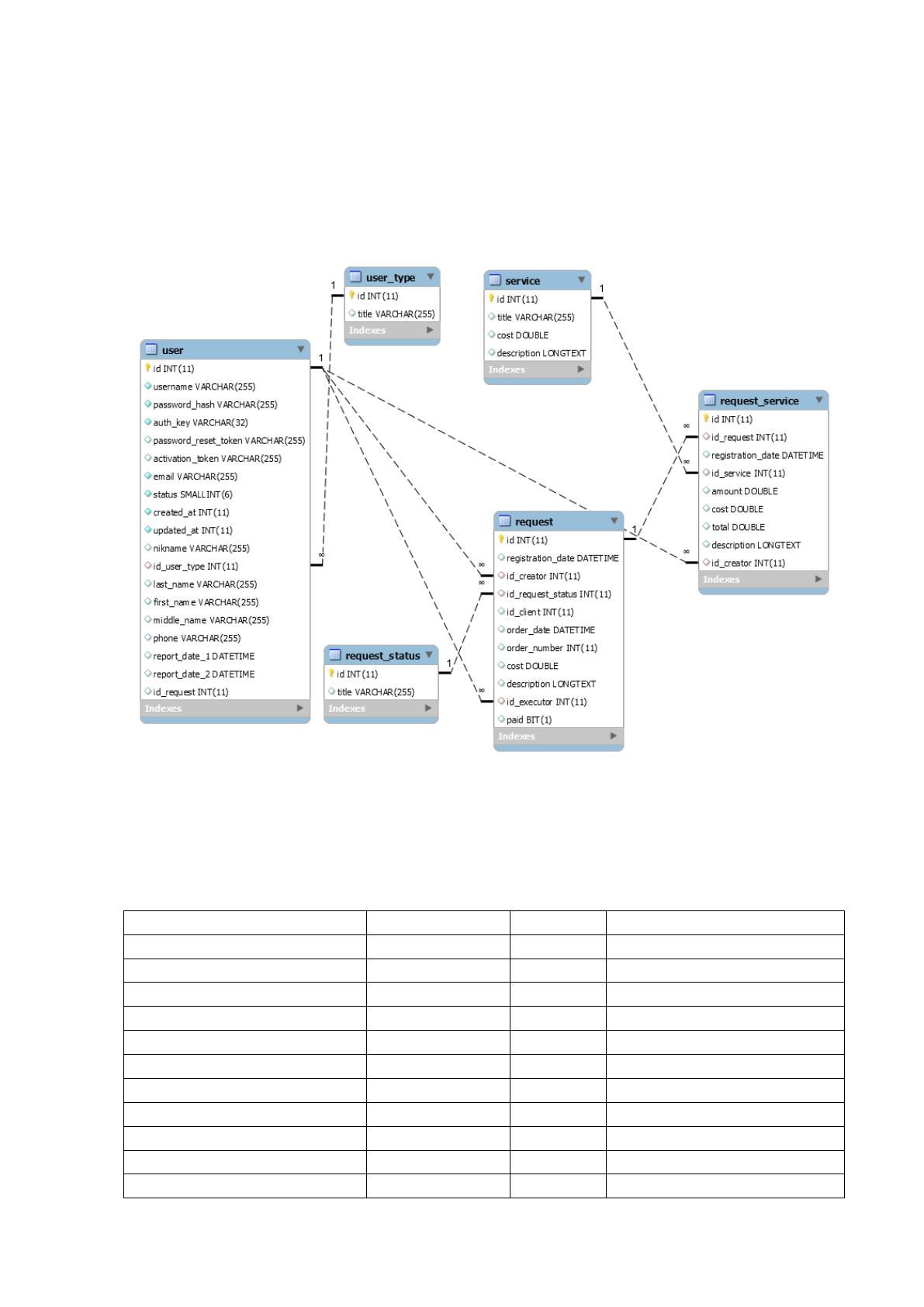

Схема базы данных показана на рисунке 2.4.
Рисунок 2.4 Схема базы данных
Характеристика каждой таблицы приведена ниже.
Таблица 2.5
Структура таблицы request
Поле
Тип
Null
По умолчанию
id
int(11)
Нет
registration_date
datetime
Да
NULL
id_creator
int(11)
Да
NULL
id_request_status
int(11)
Да
NULL
id_client
int(11)
Да
NULL
order_date
datetime
Да
NULL
order_number
int(11)
Да
NULL
cost
double
Да
NULL
description
longtext
Да
NULL
id_executor
int(11)
Да
NULL
paid
bit(1)
Да
NULL
84
Таблица 2.6
Структура таблицы request_service
Поле
Тип
Null
По умолчанию
id
int(11)
Нет
id_request
int(11)
Да
NULL
registration_date
datetime
Да
NULL
id_service
int(11)
Да
NULL
amount
double
Да
NULL
cost
double
Да
NULL
total
double
Да
NULL
description
longtext
Да
NULL
id_creator
int(11)
Да
NULL
Таблица 2.7
Структура таблицы request_status
Поле
Тип
Null
По умолчанию
id
int(11)
Нет
title
varchar(255)
Да
NULL
Таблица 2.8
Структура таблицы service
Поле
Тип
Null
По умолчанию
id
int(11)
Нет
title
varchar(255)
Да
NULL
cost
double
Да
NULL
description
longtext
Да
NULL
Таблица 2.9
Структура таблицы user
Поле
Тип
Null
По умолчанию
id
int(11)
Нет
username
varchar(255)
Нет
password_hash
varchar(255)
Нет
auth_key
varchar(32)
Нет
password_reset_token
varchar(255)
Да
NULL
activation_token
varchar(255)
Да
NULL
email
varchar(255)
Нет
status
smallint(6)
Нет
10
created_at
int(11)
Нет
updated_at
int(11)
Нет
nikname
varchar(255)
Да
NULL
id_user_type
int(11)
Да
NULL
last_name
varchar(255)
Да
NULL
first_name
varchar(255)
Да
NULL
middle_name
varchar(255)
Да
NULL
85
phone
varchar(255)
Да
NULL
report_date_1
datetime
Да
NULL
report_date_2
datetime
Да
NULL
id_request
int(11)
Да
NULL
Таблица 2.10
Структура таблицы user_type
Поле
Тип
Null
По умолчанию
id
int(11)
Нет
title
varchar(255)
Да
NULL
2.3.3 Структурная схема пакета (дерево вызова программных
модулей)
Схема вызова программных модулей представлена на Рисунке 2.5.
ПМ Главное меню
ПМ работы с со
справочниками
ПМ Справочника
Пользователь
ПМ Справочника Клиент
ПМ работы с
учетом заявок
ПМ Авторизация
ПМ Вывода на
печать
ПМ работы с
договорами
ПМ формирования
отчетов
ПМ Справочника
Услуга
Рисунок 2.5 Схема вызова программных модулей
Описание программных модулей представлено в Таблице 2.11.
86
Таблица 2.11
Описание программных модулей
№
п/п
Наименование модуля
Функции модуля
1)
ПМ Авторизация
Выполняет авторизацию пользователей при
их доступе в систему
2)
ПМ Главное меню
Производит вызов меню, для каждого вида
пользователей - своего
3)
ПМ работы со
справочниками
Содержит определенные процедуры,
позволяющие осуществлять редактирование
справочников
4)
ПМ Работа с отчетами
Формирует документы в соответствии с
заданными критериями, регистрирует
документы, добавляет записи
5)
ПМ получения отчетов
Содержит заранее определенные процедуры
формирования отчетных документов
6)
ПМ вывода на печать
Выводит результатные документы на печать
2.3.4 Описание программных модулей

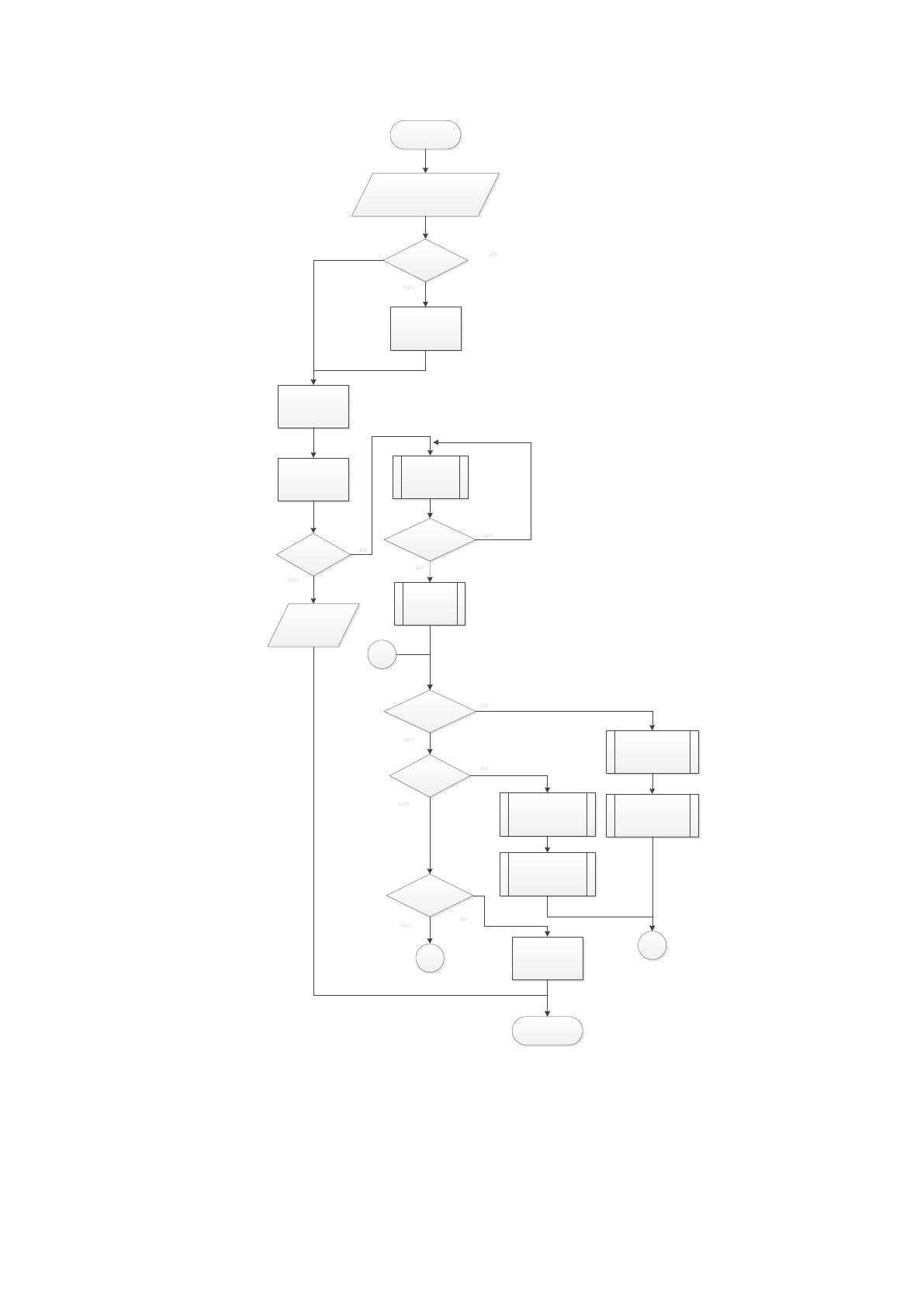

На рисунке 2.6 представлена блок-схема обобщенного алгоритма работы
информационной системы. Дадим пояснения относительно данной схемы:
- после запуска пользователем клиентской части ИС последняя пытается
считать настройки из конфигурационного файла;
- если настройки соединения считать не удалось, то используются
настройки соединения по умолчанию;
- затем клиентская часть создает клиентский сокет и пытается соединиться
с сокетом сервера, соединение осуществляется посредством протокола TCP/IP;
- если соединиться с сокетом сервера не удалось, то выдается
соответствующее сообщение об ошибке и приложение завершает работу;
- вызывается диалог авторизации;
- в случае успешной авторизации клиент запрашивает у сервера начальные
данные (в зависимости от стартовой экранной формы клиентского приложения);
Впоследствии пользователь в ходе работы с клиентским приложением
может модифицировать данные ИС, просматривать их и запрашивать отчеты;
87
- клиентское приложение в случае каких-либо действий пользователя,
требующих обновления данных, запрашивает эти данные у сервера, после чего
отображает их и ожидает дальнейших действий пользователя;
- считается, что серверная часть ИС уже запущена и ожидает
подключений клиентов.
Данный алгоритм не отражает стандартные действия приложений, не
относящиеся к их бизнес-логике: создание приложения, обновление данных
элементов управления и так далее, так как большинство этих действий
обрабатывается уже существующими функциями, реализованными
разработчиками php.
88
Начало
Считывание настроек
для соединения с
сервером из файла
Настройки
считаны?
Создание сокета
клиента
Соединение с
серверным
сокетом
Соединение
установлено?
Запрос
начальных
данных
Пользователь
корректирует
данные?
Корректировка
данных ПС
Обновление
модифицированны
х данных
Пользователь
запрашивает
отчеты?
Запрос данных у
сервера
Формирование
отчетов
Пользователь
хочет завершить
работу?
Закрытие
соединения
Конец
П
Задание настроек
по умолчанию
Вывод
сообщения
об ошибке
П
да
да
нет
нет
да
да
нет
нет
да
да
нет
нет
да
да
нет
нет
да
да
нет
нет
П
Авторизация
Авторизация
успешна?
нет
нет
да
да
Рисунок 2.6 Блок-схема обобщенного алгоритма работы информационной
системы
89
2.4 Контрольный пример реализации проекта и его описание
Рассмотрим интерфейс разработанной программы, а также основные
моменты работы пользователя с системой.

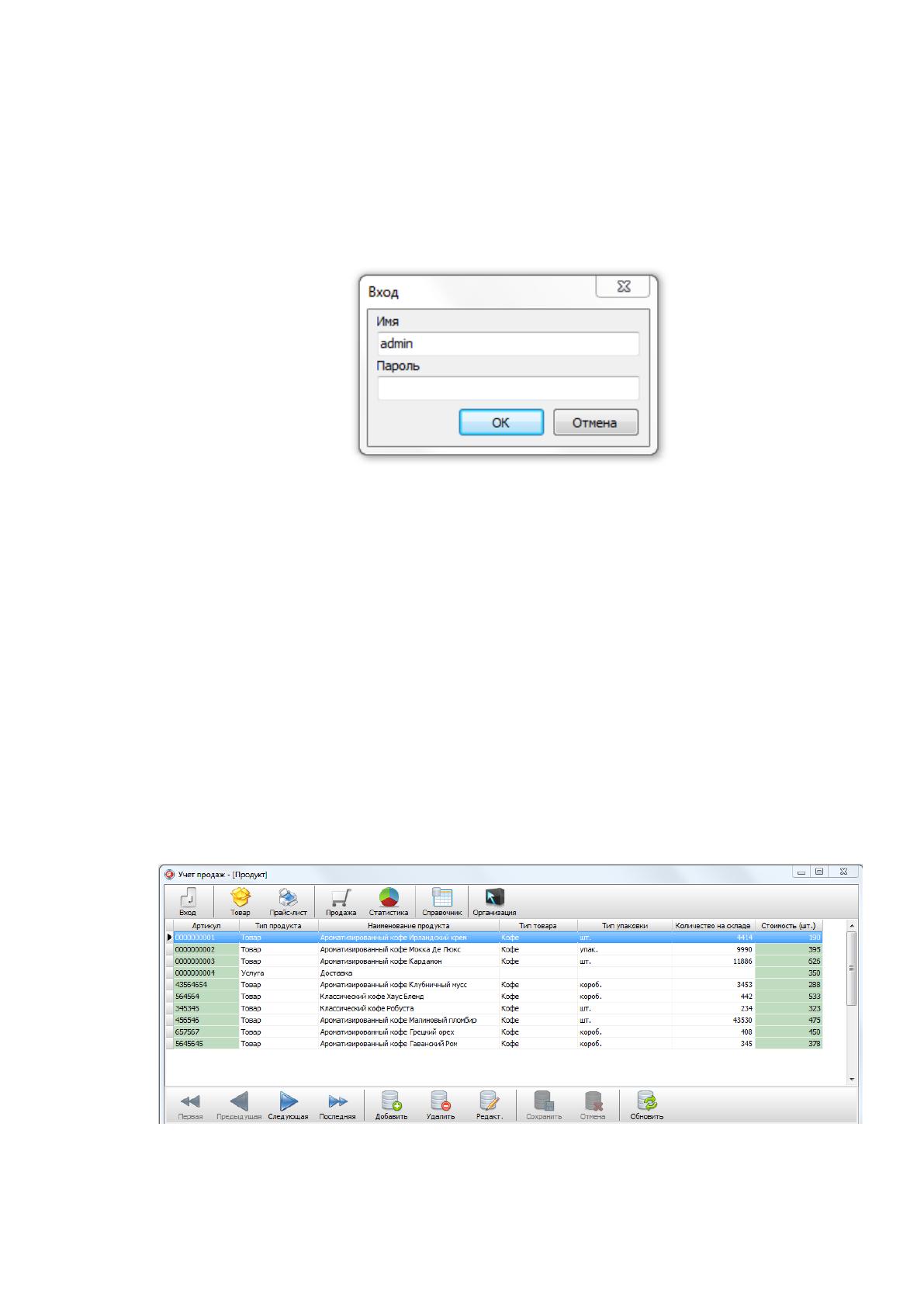

Начало работы начинается с ввода пароля и имени пользователя (Рисунок 2. 7).
Рисунок 2.7 Авторизация при входе в программу
После на нажатии кнопки «ОК» в случае правильного ввода пароля
программа запустится. Основой программы является системное меню (Рисунок
2.8), предоставляющее пользователю доступ ко всем возможностям
информационной системы. Основные пункты меню следующие:
– Товар;
– Прайс-лист;
– Продажа;
– Статистика;
– справочники – доступ к просмотру и редактированию справочной
информации.
Рисунок 2.8 Главное меню программы
90
Рассмотрим работу пользователя с меню «Справочники». Данный пункт
меню открывает доступ к вкладкам:
– клиенты;
– типы упаковки;
– товар;
– типы пользователей;
– пользователи;
– должности;

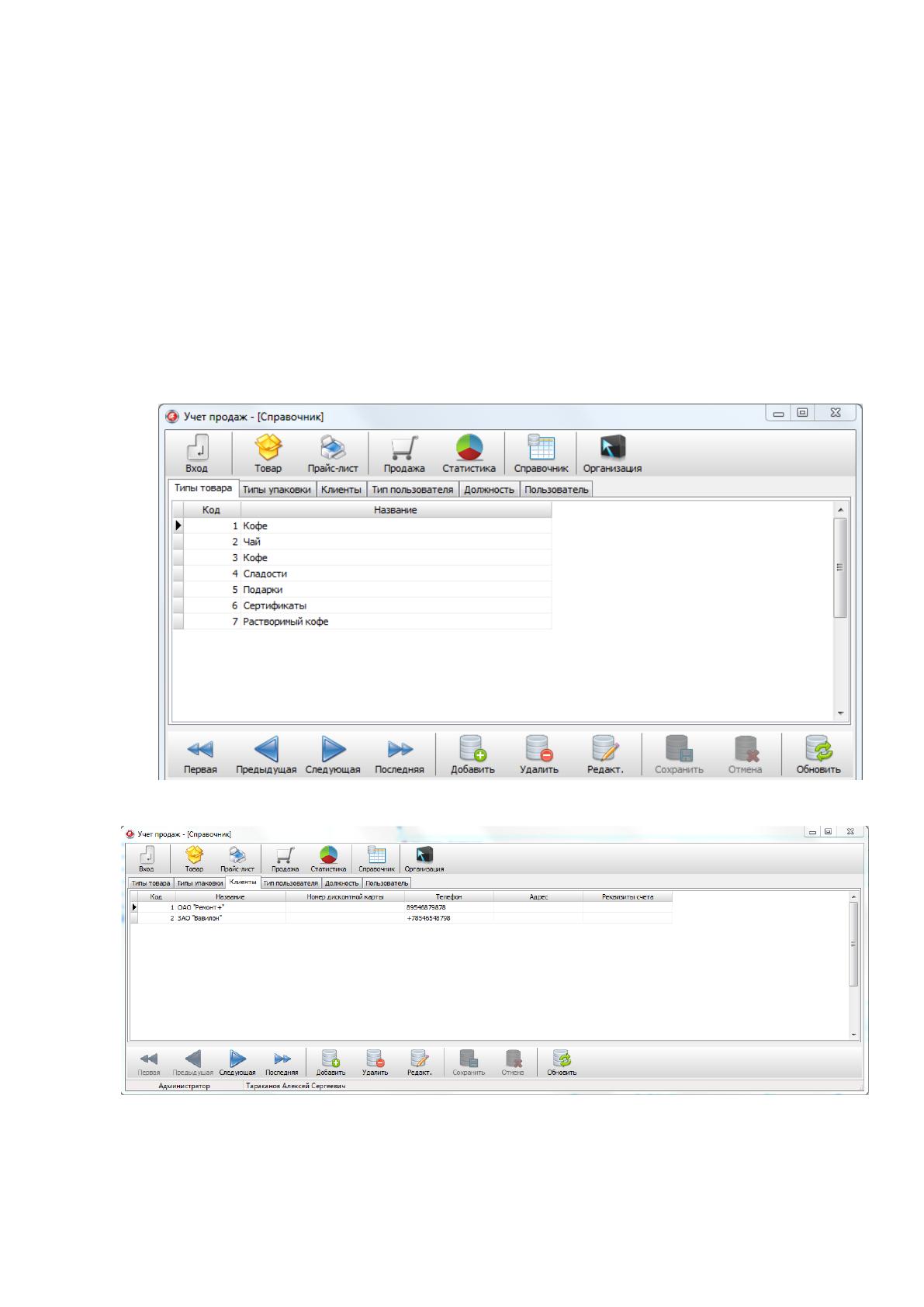

Рисунок 2.9 Справочник «Типы товаров»
Рисунок 2.10 Справочник «Клиенты»
91

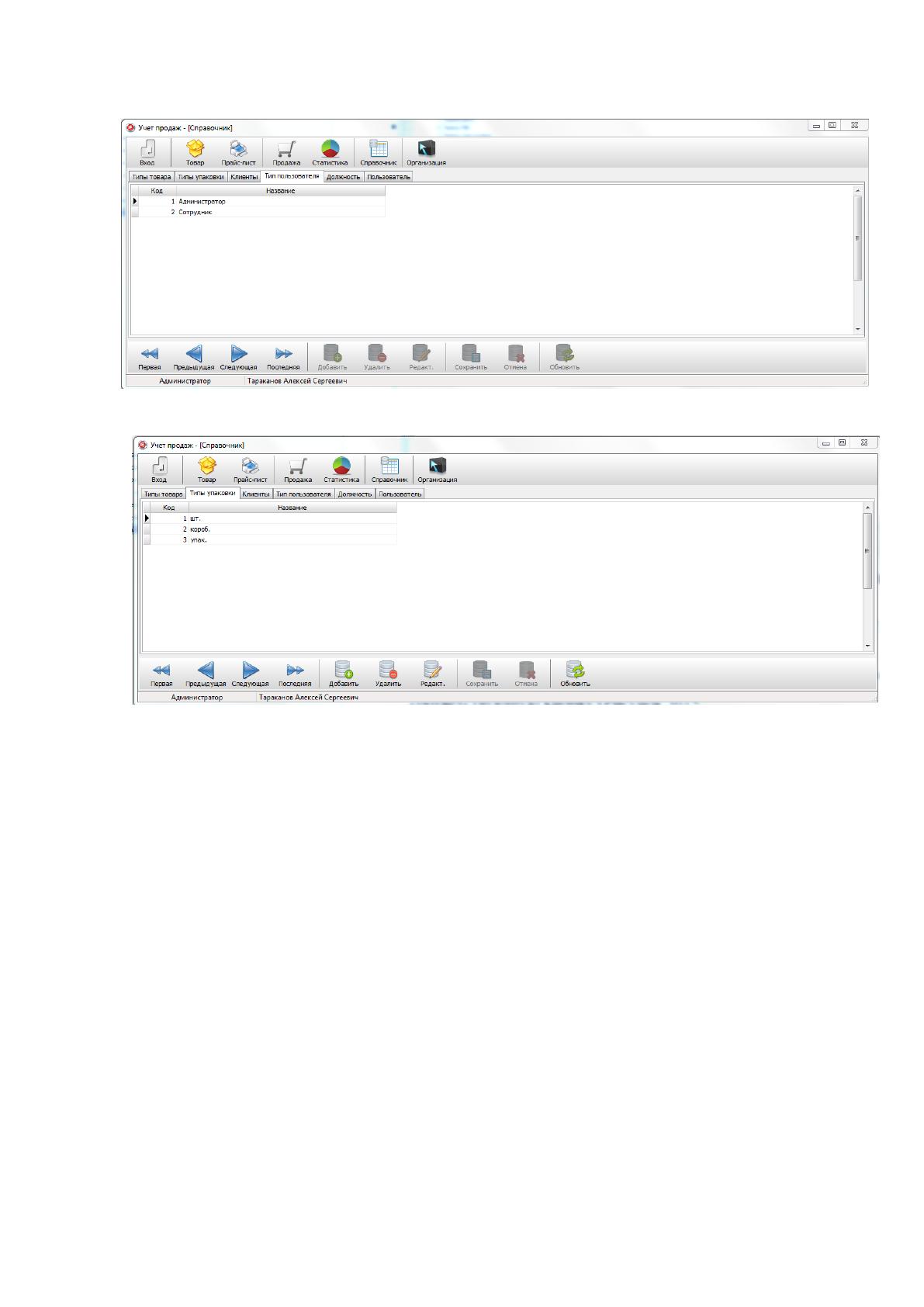

Рисунок 2.11 Справочник «Типы пользователей»
Рисунок 2.12 Справочник «Типы упаковки»

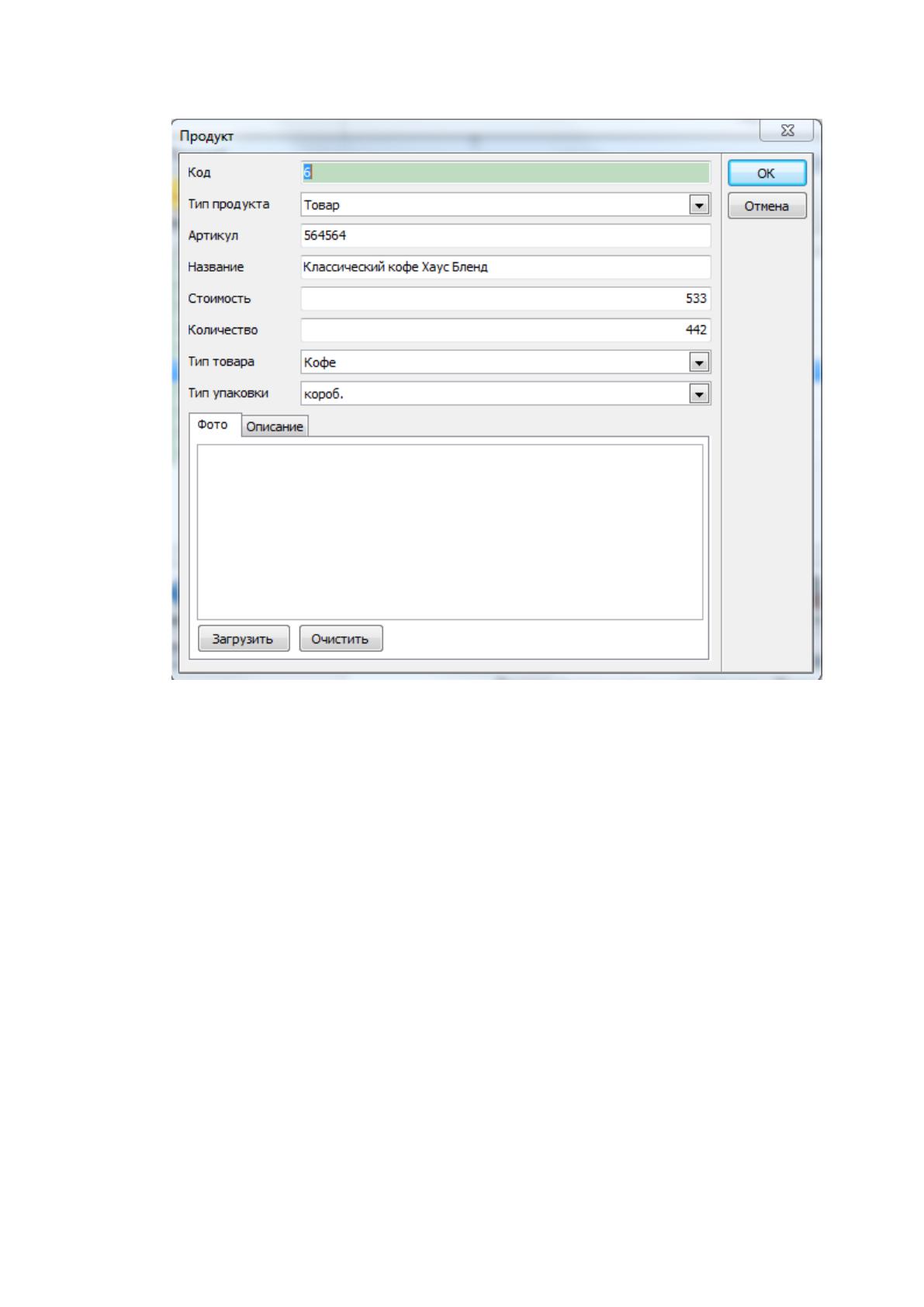

Рассмотрим работу с меню «Товары». Для добавления товара нужно
нажать соответствующую кнопку (Рисунок 2.13).
92
Рисунок 2.13 Добавление товара
Описание товара приводится в отдельной вкладке.
Листинг программного кода приведен в Приложении.
