1.1.3. Программная и техническая архитектура ИС предприятия
На МФК «Чертаново» используется информационная система,
позволяющая автоматизировать многие бизнес-процессы. Данная система
включает в себя аппаратное (техническое) и программное обеспечение.

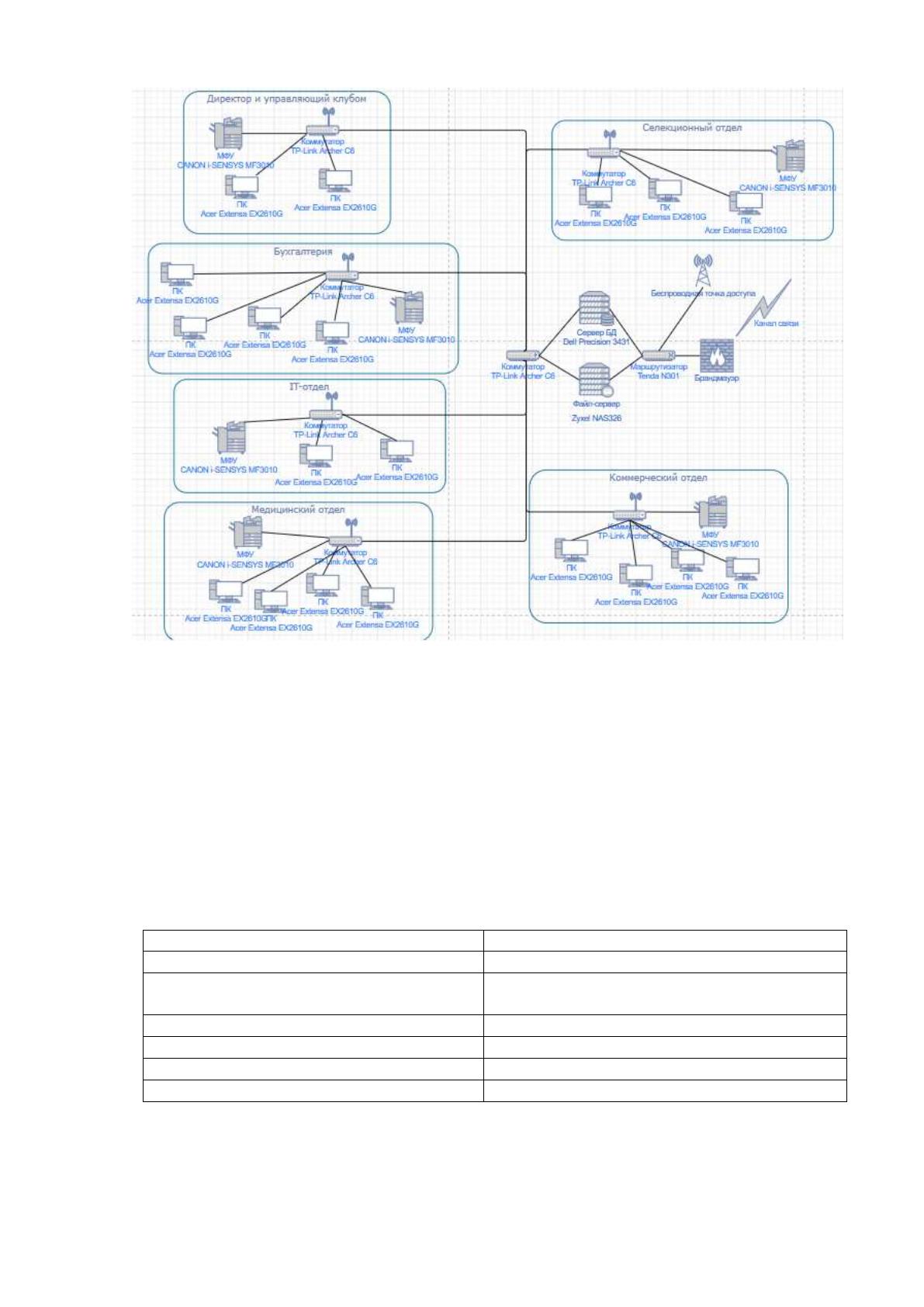

Структурная схема технической архитектуры МФК «Чертаново»,
представлена на рисунке 2.
17
Рисунок 2 – Техническая архитектура МФК «Чертаново»
Техническая архитектура предприятия имеет в своем составе
локальную вычислительную сеть, которая построена по технологии Ethernet с
использованием маршрутизатора Tenda N301 и коммутаторов TP-Link Archer
C6. Технические характеристики маршрутизатора Tenda N301 приведены в
таблице 2.
Таблица 2
Основные характеристики Tenda N301
Наименование
Значение
Порты LAN
7 x 10/100BASE-TX
Пропускная способность
межсетевого экрана (Мбит/с)
300
Поддержка NAT
Есть
Поддержка Wi-Fi
Есть
DHCP сервер
Есть
Межсетевой экран
Есть
Технические характеристики коммутатора TP-Link Archer C6
18
приведены в таблице 3.
Таблица 3
Технические характеристики коммутатора TP-Link Archer C6
Характеристика
Значение
Поддержка DLNA
есть
Оперативная память
128 (Мб)
Передача данных LAN
10/100/1000 Мбит/сек
Встроенный Брандмауэр
есть
Беспроводная передача данных
1167 Мбит/сек
Web-интерфейс
есть
Поддержка стандартов
Поддержка IEEE 802.11a,
Поддержка IEEE 802.11b,
Поддержка IEEE 802.11g,
Поддержка IEEE 802.11n,
Поддержка IEEE 802.11ac.
В качестве аппаратной основы используют сервер БД
Dell Precision 3431, в его комплектацию входят:
Процессор: Intel Core i9 9900
Оперативная память: DIMM, DDR4 8192 Мб 2666 МГц
Объем: SSD512 Гб
Оптический привод: DVD-RW
Кард-ридер: встроенный
Поддержка карт памяти: SD
Операционная система: Windows 10
Пользователи МФК «Чертаново» оснащены рабочими станциями со
следующими характеристиками:
Модель процессора: Celeron J3060D
Количество ядер процессора: 2
Тип видеокарты: встроенная
Модель интегрированной видеокарты: Intel HD Graphics 400
Тип оперативной памяти: DDR3
Размер оперативной памяти: 4 ГБ
Операционная система: Windows 10
19
Объем жестких дисков: 500 ГБ
Кроме того, все отделы оснащены МФУ CANON i-SENSYS MF3010
со следующими характеристиками:
Технология печати: лазерный
Максимальная скорость ЧБ-печати: 18 стр/мин
Максимальное разрешение ч/б печати: 1200×600 dpi
Разрешение сканирования: 600×600 dpi
Максимальный размер сканирования: 216×297 мм
Скорость копирования (А4): 18 стр/мин
Максимальное количество копий за цикл: 29 шт
Подача бумаги (стандарт): 150
Интерфейс USB 2.0: есть
Потребляемая мощность при работе: 960 Вт
Минимальная плотность бумаги: 60 г/м
2
Максимальная плотность бумаги: 163 г/м
2
Количество картриджей: 1

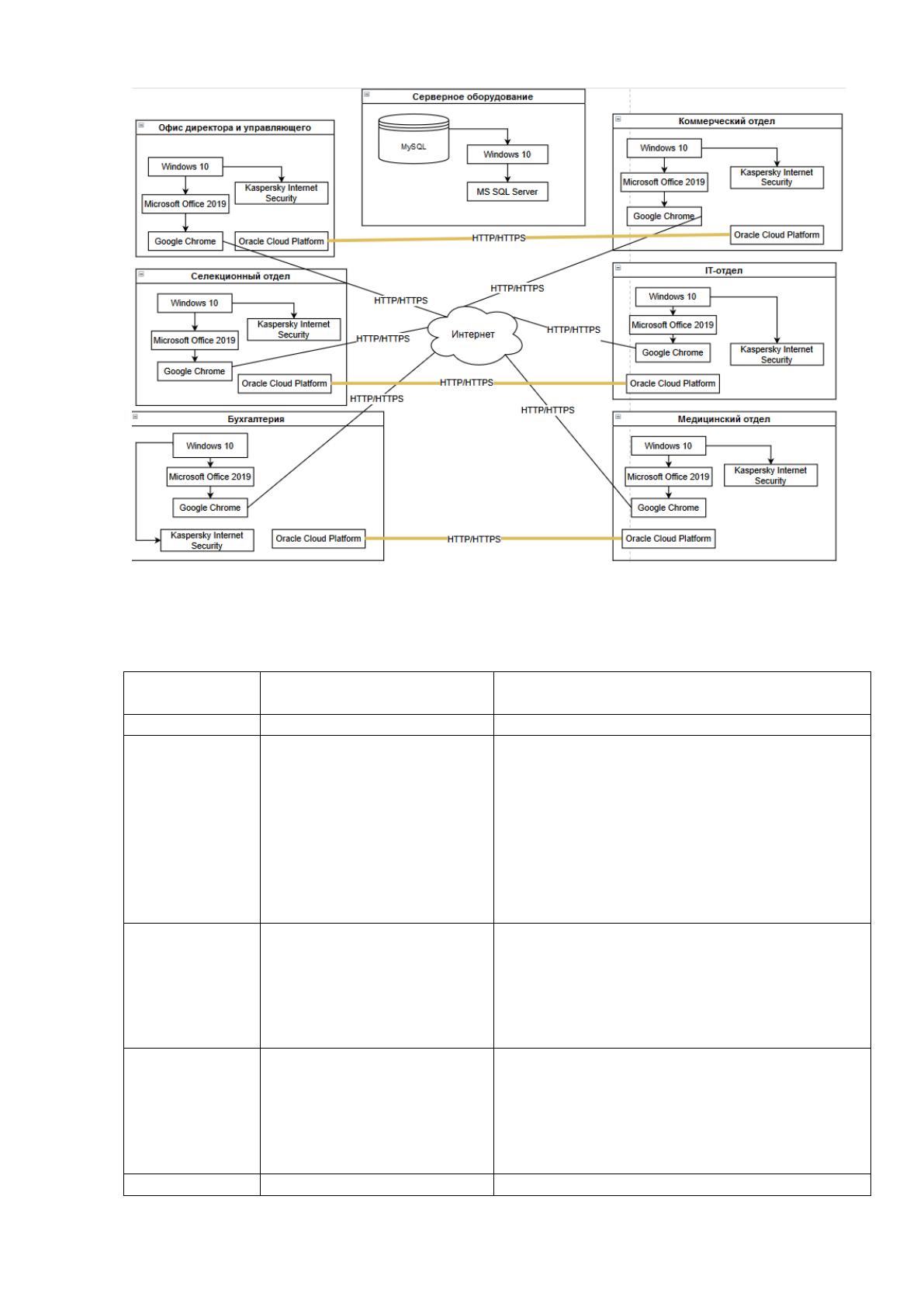

Схема используемой программной архитектуры представлена на
рисунке 3.
20
Рисунок 3 – Программная архитектура МФК «Чертаново»
Таблица 4
Описание программного обеспечения
№п/п
Программное
средство
Описание ПО
1
Windows 10
Операционная система
2
Kaspersky Internet
Security
Антивирусная программа. Линейка
программных продуктов,
разработанная компанией
«Лаборатория Касперского» на базе
«Антивируса Касперского» для
комплексной защиты домашних
персональных компьютеров и
мобильных устройств в реальном
времени от известных и новых угроз
3
Microsoft Office 2019
Microsoft Office 2019 – пакет
приложений для профессиональной
работы с мультимедийными и
текстовыми документами,
электронными таблицами, почтой и
базами данных.
4
Oracle Cloud Platform
Платформа как услуга (PaaS),
предлагаемая корпорацией Oracle в
составе Oracle Cloud. Эта платформа
используется для построения,
развертывания, интеграции и
расширения приложений в облаке.
5
MySQL
MySQL это система управления
21
№п/п
Программное
средство
Описание ПО
реляционными базами данных с
открытым исходным кодом (СУБД) с
моделью клиент-сервер. СУБД — это
программное обеспечение или служба,
используемая для создания и
управления базами данных на основе
реляционной модели.
6
Google Chrome
Браузер, разрабатываемый компанией
Google на основе свободного браузера
Chromium и движка Blink.
1.2 Характеристика комплекса задач, задачи и обоснование
необходимости автоматизации
1.2.1 Выбор комплекса задач автоматизации и характеристика
существующих бизнес процессов
Основным видом деятельности МФК «Чертаново» является Отбор и

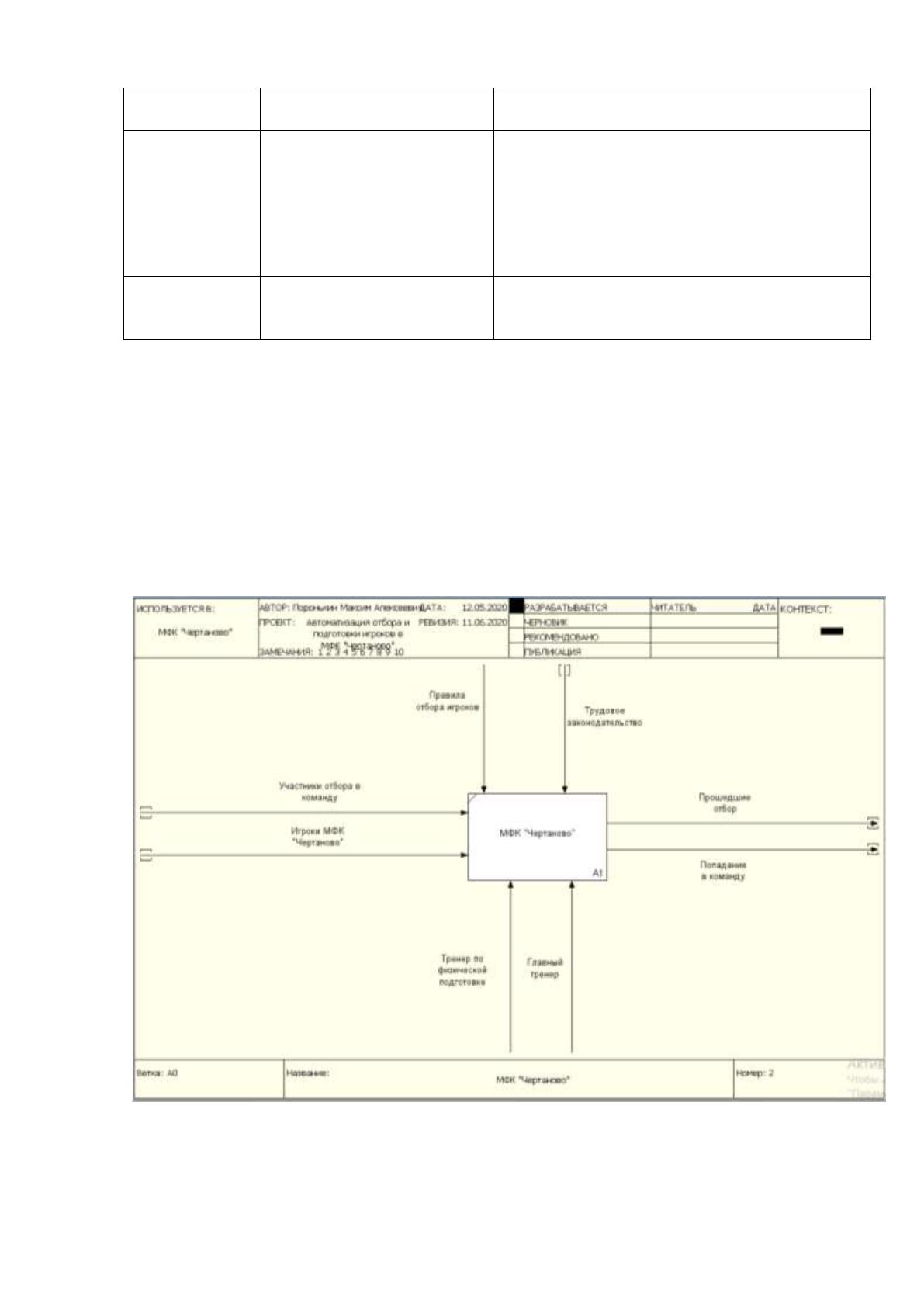

подготовка игроков. Контекстная диаграмма МФК «Чертаново»
представлена на рисунке 4.
Рисунок 4 – Контекстная диаграмма МФК «Чертаново»
В процессе написания ВКР рассматривалась задача по автоматизации
отбора и подготовки игроков в МФК «Чертаново».
22

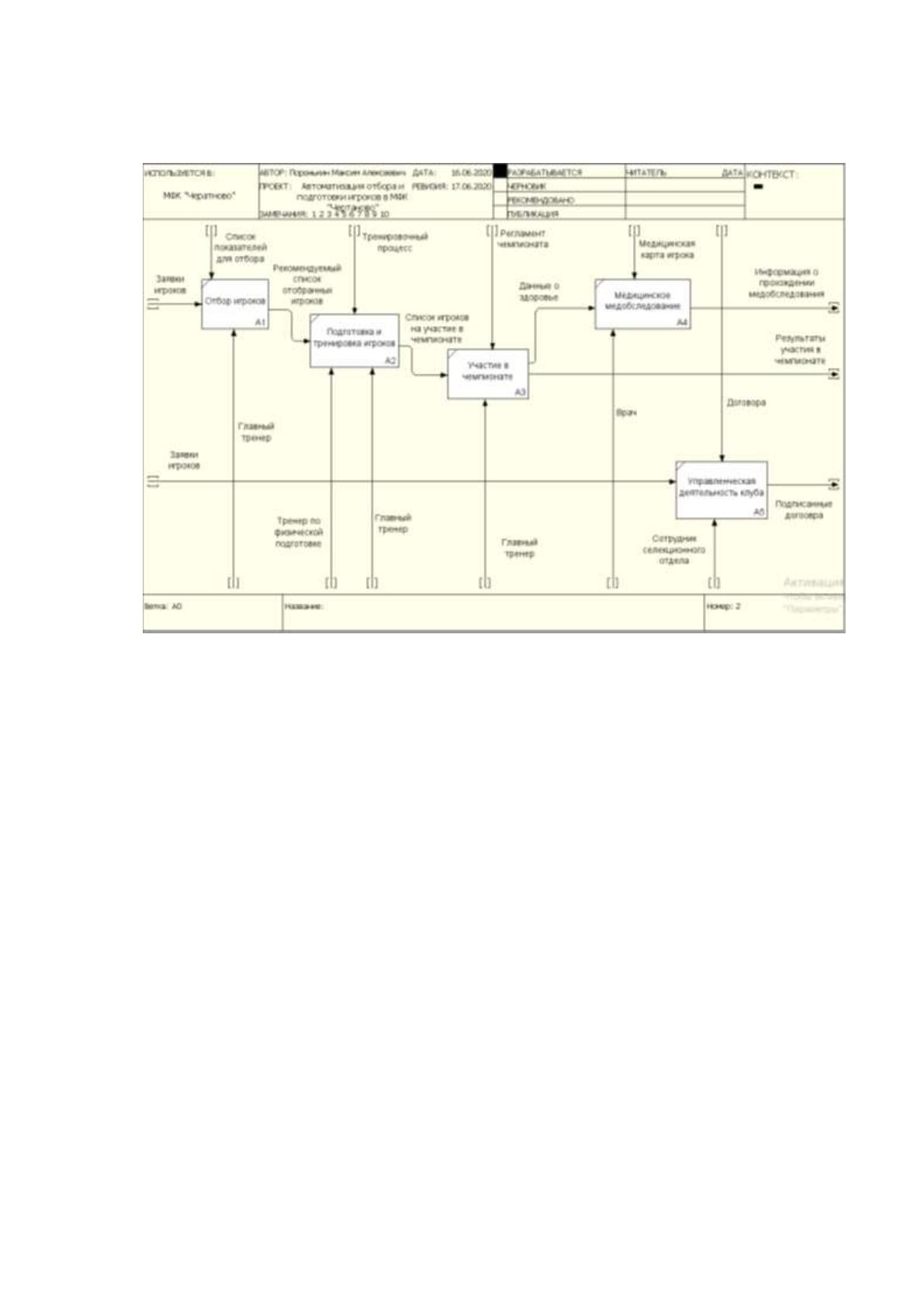

Декомпозиция контекстной диаграммы МФК «Чертаново»,
представлена на рисунке 5.
Рисунок 5 – Декомпозиция контекстной диаграммы МФК
«Чертаново»

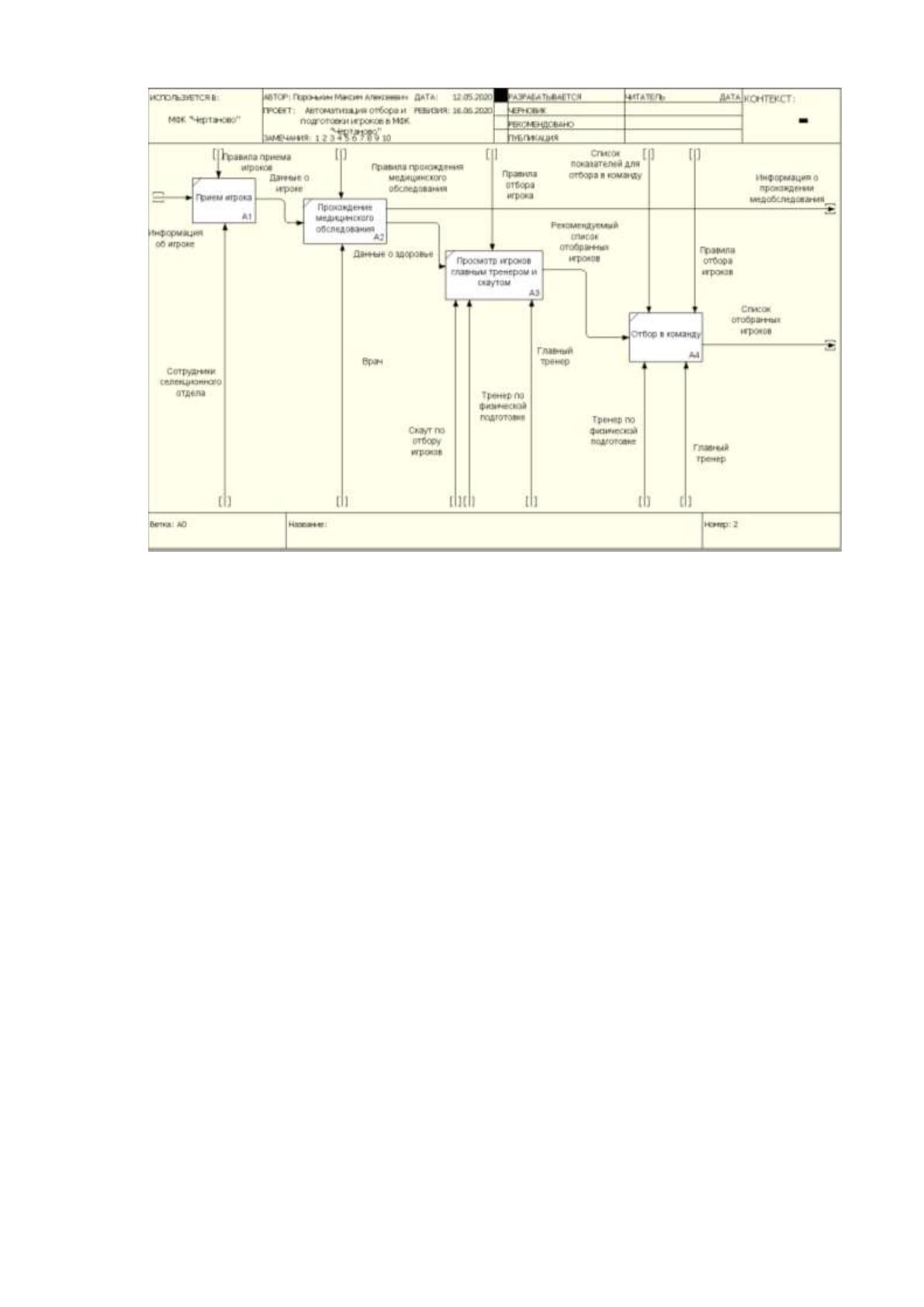

Декомпозиция процесса отбора игроков, представлена на рисунке 6.
23
Рисунок 6 – Декомпозиция процесса отбора игроков в МФК
«Чертаново»
1.2.2 Определение места проектируемой задачи в комплексе задач и
ее описание
Сотрудники селекционного отдела приводят игроков на отбор и
подготовку. Главный тренер принимает игрока на отбор. Далее следует,
процесс медицинского обследования, где врачи оценивают и смотрят
состояние его здоровья и если все показатели игрока в норме, следует
процесс просмотр игрока. В этот процесс входит просмотр игроков главным
тренером, а также тренером по физической подготовке и скаутом по отбору
игроков.
Далее следует процесс прохождения отбора игроками, а главный
тренер решает, поступит ли игрок в команду и если все сложится хорошо
игрок поступает в команду.
Проанализировав все процессы, относящиеся к выбранному
комплексу автоматизации, документацию, можно сформировать входные и
выходные потоки для проектируемой информационной системы.
24
Входные потоки: приход игрока.
Выходные потоки: проведенный медицинский осмотр, отобранные в
команду, окончание отбора.
В системе будут работать следующие сотрудники:
главный тренер: просмотр игроков, отбор игроков в команду;
сотрудники селекционного отдела: привод игроков, отбор игроков
главному тренеру;
тренер по физической подготовке: просмотр игроков;
врач: прохождение медицинского обследования, просмотр
состояния здоровья.
Система будет обрабатывать информацию о:
информации игроков;
просмотре игроков;
прохождении медицинского обследования отбираемыми игроками;
отборе игроков;
правильности отбора игроков
поступлении игроков в команду
1.2.3 Обоснования необходимости использования вычислительной
техники для решения задачи
В настоящее время уже трудно найти какую-либо организацию,
которая не использует в своей деятельности средства автоматизации и
оргтехнику.
В процессе оформления заказов, приходится использовать множество
документов. Анализ состояния игрока, которого отбирает главный тренер
частично выполняется на программе Microsoft Excel 2019. Главный тренер
сравнивает состояния игроков и выбирает самый подходящий вариант.
Входная информация для составления списков игроков передается от
скаутов, и непосредственной проверки состояния игроков.
Для формирования выходных форм приходится контролировать
корректность большого количества параметров. В частности, приходится
25
вручную сверять правильность ввода ФИО и информации о игроках. И
только убедившись в отсутствии недопустимых нарушений, вручную
создаются списки игроков.
Первая информация о каждом игроке, содержит:
ФИО;
год рождения;
место рождения;
номер телефона.
Таким образом, первоначально необходимо перевести все эти данные
в электронный вид, в котором будет четко прописана вся информация об
игроке.
Основными недостатками текущей схемы работы, как описано выше
является:
возможные ошибки в составлении списков;
несовершенство системы поиска игрока;
несовершенство системы отбора игрока;
Рассмотрим детально документооборот МФК «Чертаново», начиная
от прихода игрока и заканчивая отбором и поступлением игрока в команду.

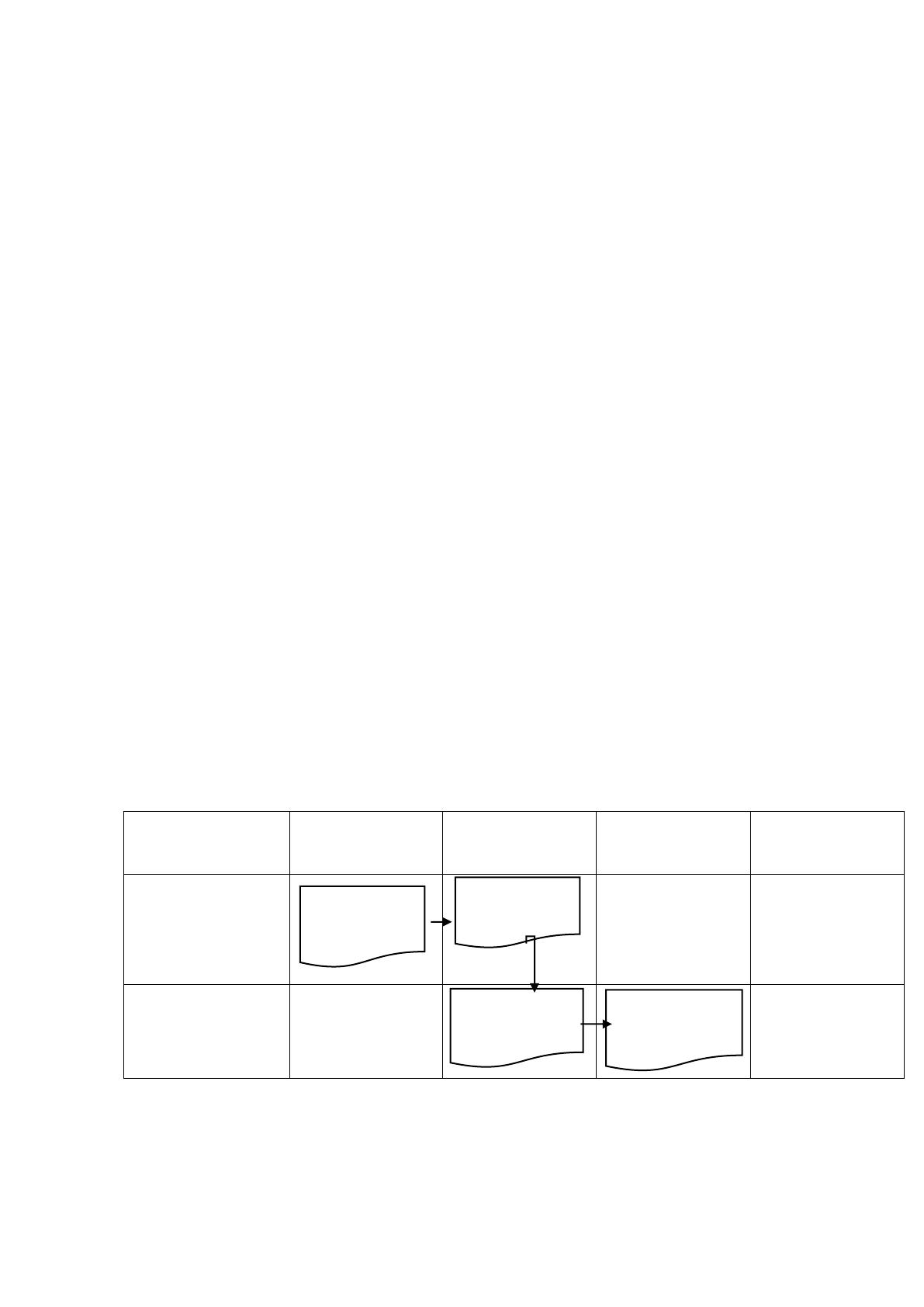

Схема документооборота приведена на рисунке 7.
Игрок
Скаут
Врач
Главный
тренер
Оформление
заявки
Заявка на
отбор
Заявка на
отбор
Заполнение
медицинской
карты
Медицинская
карта игрока
Медицинская
карта игрока
