48

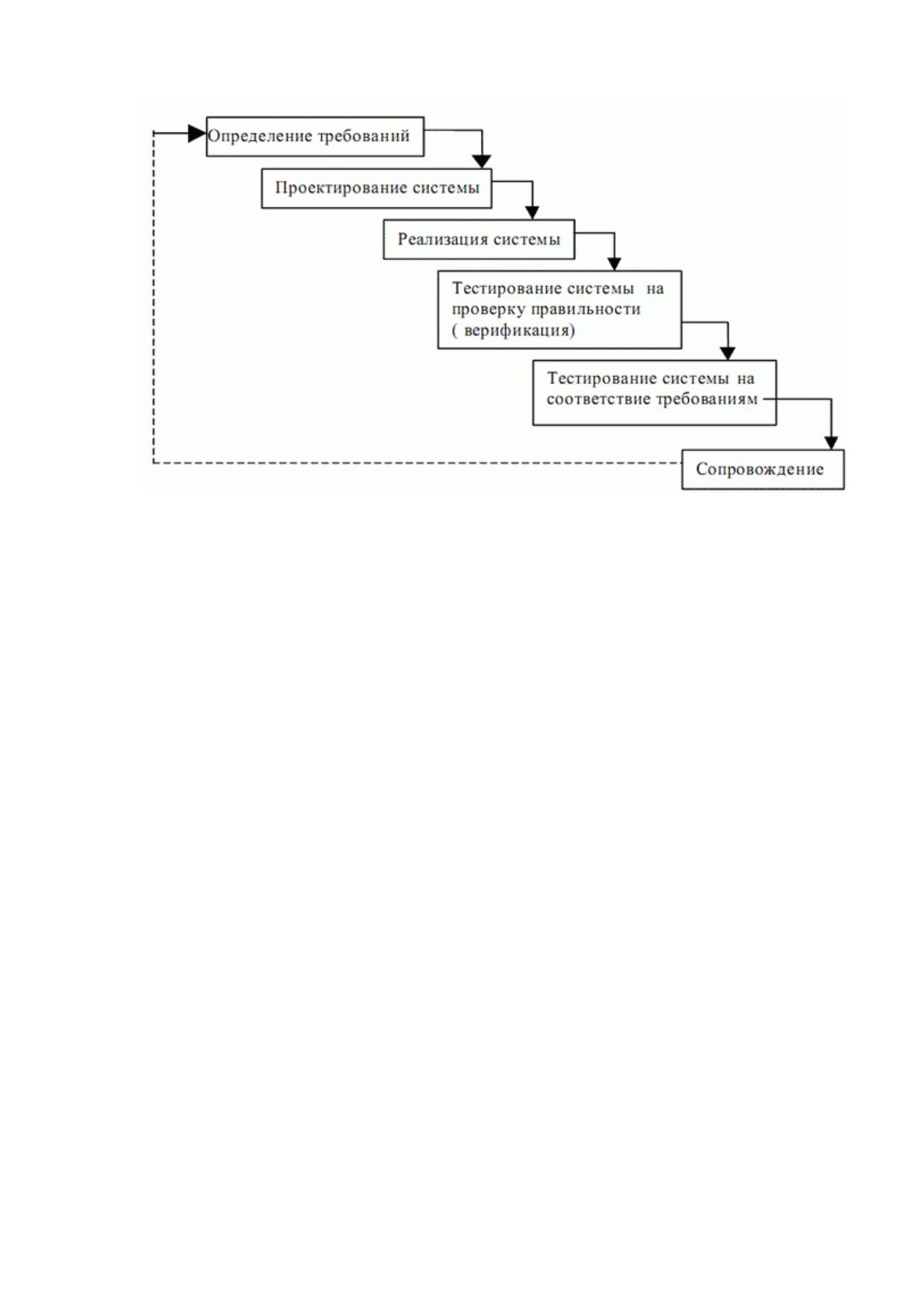

Рисунок 17. Каскадная модель жизненного цикла
На схеме этапов каскадной модели жизненного цикла программного
обеспечения видно, что процесс разработки осуществляется при помощи
упорядоченной последовательности шагов. Каскадная модель предусматривает
начало каждой фазы только тогда, когда полностью завершается выполнение
предыдущей фазы. При этом у каждой фазы есть определенные критерии входа и
выхода: входные и выходные данные.
Требования к проектируемой АИС определяются на стадии анализа и затем
документируются в техническом задании, которое является опорным документом
при создании АИС. Каждая стадия каскадной модели должна завершаться
выпуском полного комплекта проектной документации, которая включает в себя:
1. Техническое задание.
2. Эскизный проект.
3. Технический проект.
4. Рабочую программу.
Перечисленный пакет документов является достаточным для продолжения
процесса разработки другой командой разработчиков. Критерий качества при
использовании каскадной модели жизненного цикла программного обеспечения –
точное соответствие спецификациям технического задания на разработку АИС.
При этом особое внимание разработчики уделяют достижению оптимального
49
значения технических характеристик разрабатываемой АИС: производительности,
объема занимаемой памяти и т.д.
Переход от одного этапа проекта к другому осуществляется с помощью
формального обзора проекта. При этом клиент получает общее представление о
процессе разработки, а также происходит проверка качества программного
продукта. кончание каждого этапа разработки АИС удобно принимать за стадию в
процессе выполнения проекта.
С ростом объема коммерческих проектов разработки программных
продуктов было установлено, что детальная проработка проекта разрабатываемой
системы не всегда удается на этапе анализа, потому что многие аспекты
функционирования АИС в динамических сферах деятельности меняются во время
создания информационной системы. В связи с этим потребовалось внесение
изменений в процесс разработки АИС таким образом, чтобы гарантировалось
внесение необходимых исправлений после завершения какого-либо этапа
разработки. Это послужило созданию итерационной модели жизненного цикла
программного продукта.
Каскадная модель жизненного цикла разработки АИС являлась идеальной,
поскольку только очень простые проекты проходили все этапы создания ПО без
участия в каких-либо итерациях — возвратов на предыдущие этапы разработки
программных средств. Например, на этапе программирования могло быть
обнаружено, что реализация некоторой функции является очень громоздкой,
неэффективной и вступает в противоречие с требуемой от системы
производительностью. В таких случаях может потребоваться перепроектирование
или переделка спецификаций требований к АИС. При разработке больших АИС
необходимость в итерациях может возникать регулярно на любой стадии
жизненного цикла как из-за допущенных на предыдущих шагах ошибок и
неточностей, так и из-за изменений внешних требований к условиям эксплуатации
системы.
Итерационную модель также называют моделью с промежуточным
контролем или моделью с циклическим повторением фаз. Структура итерационной
модели представлена на рисунке 11.
50

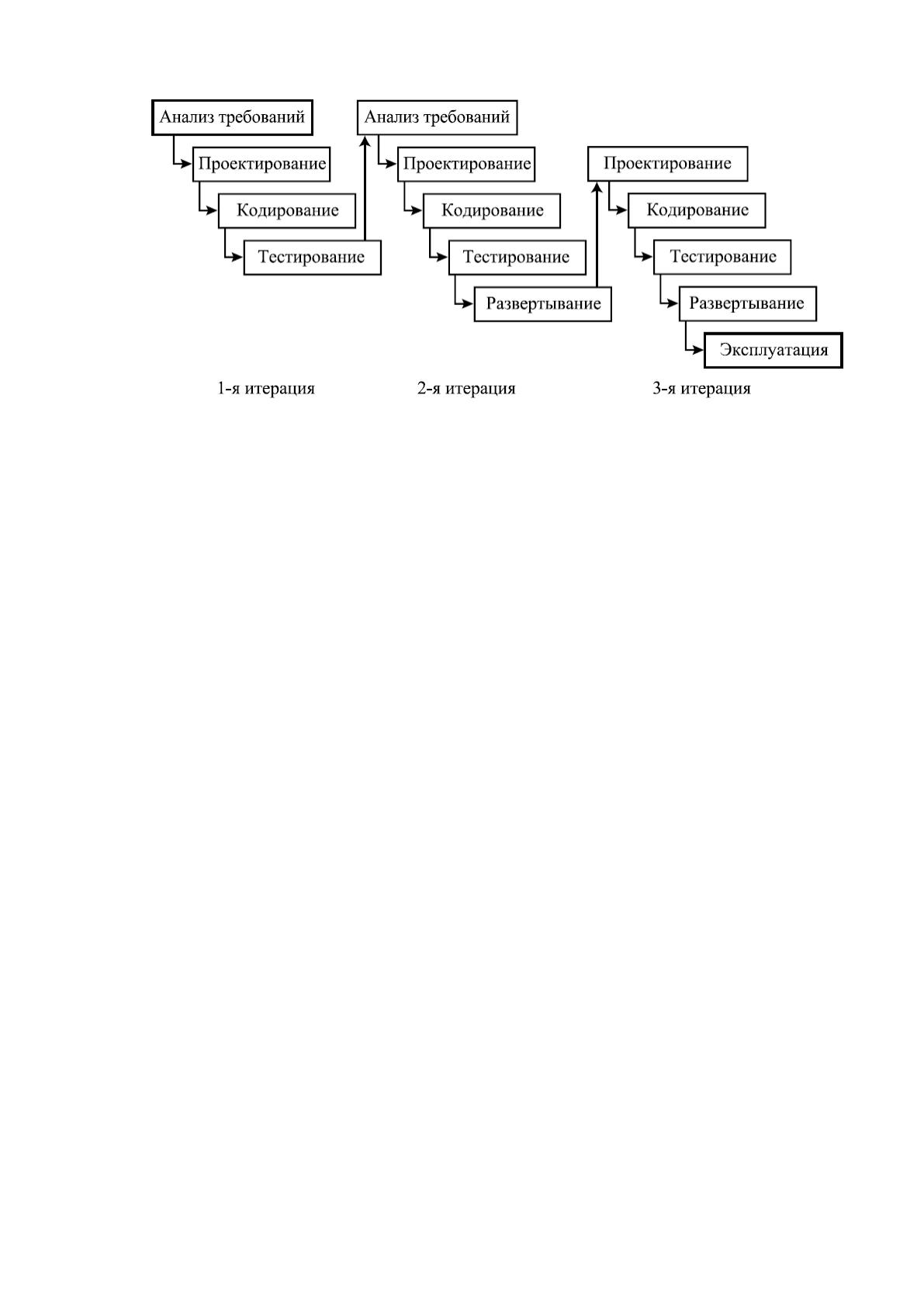

Рисунок 11. Итерационная модель жизненного цикла
При использовании итерационной модели жизненного цикла разработки
программного обеспечения существует возможность устранения недостатков
проектирования и программирования на более поздних стадиях при частичном
возврате на предыдущие стадии. При этом чем позже будет выявлена ошибка, тем
дороже ее исправление. Если стоимость усилий, необходимых для обнаружения и
устранения ошибок на стадии написания кода, принять за единицу, то стоимость
выявления и устранения ошибки на стадии выработки требований будет в 5-10 раз
меньше, а стоимость выявления и устранения ошибки на стадии сопровождения – в
20 раз больше.
В такой ситуации важным становится этап формулирования требований в
разрабатываемой АИС, составление спецификаций технического задания и
создание архитектуры системы. Системные аналитики несут личную
ответственность за все последующие изменения в проектных решениях. Важно
учитывать, что объем проектной документации может исчисляться тысячами
страниц, а число согласований документов может быть огромным. В связи с этим
многие проекты так никогда и не покидают этап планирования, впав в «паралич
анализа». Одним из возможных путей исключения подобных ситуаций является
макетирование (прототипирование) программных средств.
Спиральная модель жизненного цикла программного продукта является
классическим примером применения эволюционной стратегии разработки
программных средств. Модель была разработана Б. Боэмом в 1988. Основу модели
составляют лучшие свойства каскадной модели жизненного цикла с учетом
51
процесса макетирования, к которым был добавлен новый элемент – анализ риска,
который отсутствовал в этих моделях. Спиральная модель состоит из четырех
этапов, которые представлены четырьмя квадрантами спирали. Структура
спиральной модели представлена на рисунке 12.

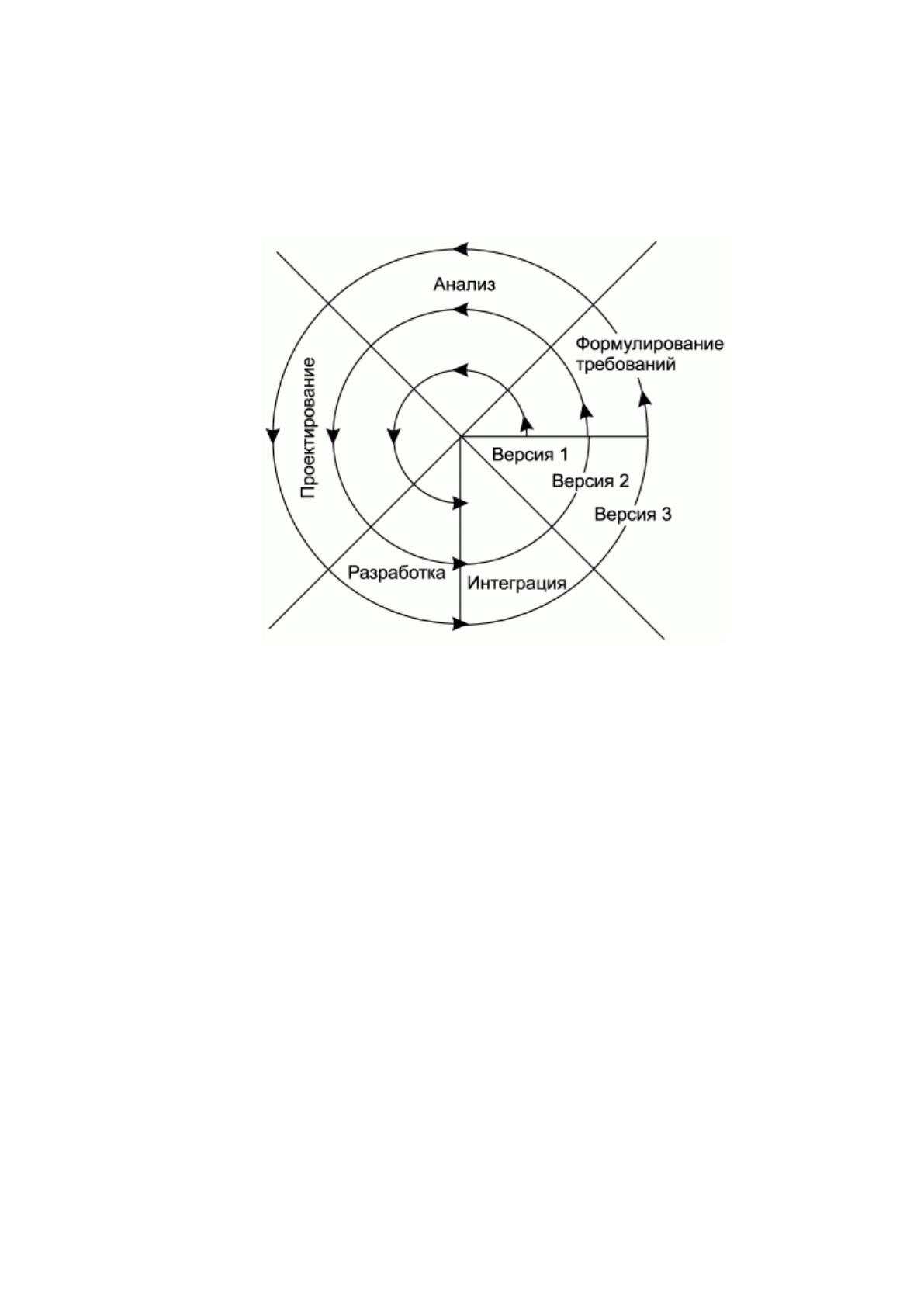

Рисунок 12. Схема спиральной модели жизненного цикла
Интегрирующий аспект применения спиральной модели становится
очевидным, учитывая радиальное измерение спирали. При каждой итерации
спирали разрабатываются все более полные версии АИС. На первом витке спирали
происходит определение начальных целей, вариантов и ограничений, а также
распознаются и анализируются риски. Если анализ риска показывает
неопределенность требований, на помощь разработчику и заказчику приходит
макетирование, используемое в квадранте конструирования.
На дальнейших этапах осуществляется определение проблемных и
уточненных требований, при этом может использоваться метод моделирования.
Заказчик дает оценку инженерной (конструкторской) работы и осуществляет
внесение предложений по модификации текущего релиза АИС (квадрант оценки
заказчиком). На следующей фазе осуществляется планирование и анализ рисков,
который базируется на предложениях заказчика. В каждом цикле по спирали
результаты анализа риска формируются в виде «продолжать, не продолжать». Если
риск слишком велик, проект может быть остановлен.
52
Если проект не приостанавливается, продолжается движение по спирали и с
каждым шагом разработчики приближаются к более общей модели
разрабатываемой системы. В каждом цикле по спирали требуется конструирование,
которое может быть реализовано классическим жизненным циклом или
макетированием. Заметим, что количество действий по разработке (происходящих
в правом нижнем квадранте) возрастает по мере продвижения от центра спирали.
Из рассматриваемых моделей жизненного цикла программных систем
наиболее подходящей моделью для проектируемой системы является спиральная
модель жизненного цикла, поскольку она обладает рядом достоинств по сравнению
с другими моделями:
1. Заказчик может оценить системные требования в процессе их сбора
командой разработчиков, поэтому взаимодействие заказчика с АИС начинается на
ранних этапах разработки.
2. Оценивая реакцию заказчиков при демонстрации разрабатываемого
продукта, разработчики получают сведения об одном или нескольких аспектах
поведения системы, благодаря чему сводится к минимуму количество неточностей
в требованиях.
3. Снижение возможности возникновения ошибок или искажений
информации при разработке системных требований, что приводит к созданию
более качественного конечного продукта.
4. Возможность внесения в процесс разработки новых или неожиданных
требований пользователей, что является необходимым, поскольку реальное
положение дел может отличаться концептуальной модели предметной области.
5. Модель представляет собой формальную спецификацию,
воплощенную в рабочую модель жизненного цикла предметной области.
6. Модель позволяет выполнить гибкое проектирование и разработку,
включая несколько итераций на всех фазах жизненного цикла.
7. Использование модели способствует созданию постоянных видимых
признаков прогресса в выполнении проекта, что способствует укреплению
отношений с заказчиком.
8. Возможность возникновения разногласий при общении заказчиков с
разработчиками минимизирована.
53
9. Качество программного продукта определяется при активном участии
пользователя в процессе разработки на ранних фазах проекта.
10. Возможность наблюдения той или иной функции в действии
пробуждает очевидную необходимость в разработке функциональных
дополнительных возможностей.
11. Низкий объем доработок уменьшает затраты на разработку АИС.
12. Благодаря раннему сроку выявления проблем, происходит сокращение
общих затрат проекта.
13. Легкость управления рисками.
14. Содержание проектной документации концентрируется на конечном
продукте, а не на процессе разработки.
15. Увеличение лояльности конечных пользователей к программному
продукту в связи с тем, что они принимают участие в процессе разработки на
протяжении всего жизненного цикла.
После того как был сделан выбор стандарта разработки программного
продукта и модели жизненного цикла, необходимо осуществить выбор стратегии
внедрения. Выделяют 4 стратегии внедрения программного обеспечения [20]:
«Параллельная стратегия» - когда одновременно работают старая
(ручная) и новая система, и их выходные документы сравниваются. Если они
согласуются длительное время, осуществляется переход на новую систему.
«Скачок». Эта стратегия представляет собой резкий переход от
использования старой информационной системы к новой без каких-либо
дополнительных проверок и с полным отказом от старой системы.
«Пилотный проект». Это наиболее часто используемая стратегия.
«Пилотный проект» - это тактика «скачка», но применяемая к ограниченному
числу процессов. Область применения стратегии - небольшой участок
деятельности. Такой подход снижает риск и наиболее надежен. Практически все
предприятия применяют эту тактику сегодня.
«Узкое место». «Узкое место» - это малая часть производственного
процесса. При использовании похода «узкое место» план внедрения выполняется
только для «узкого места» и для людей, работающих в нем. Точность данных
54
повышается только для изделий в этом «узком месте»; переподготовка - только для
людей, работающих в нем; анализ эффект-затрат делается только для него и т.д.
Для проектируемой системы, автоматизирующей учет посещений фитнес-
центра, была выбрана стратегия «пилотный проект» поскольку система будет
внедрена на участке учета посещений фитнес-центра. Моделью жизненного цикла
проекта будет спиральная модель. Стандартом разработки программного
обеспечения будет ГОСТ Р ИСО/МЭК 12207-2010.
2.1.2. Ожидаемые риски на этапах жизненного цикла и их описание
На стадии планирования проекта по разработке системы автоматизации
учета посещений клиентов фитнес-центра необходимо выявить риски проекта и
разработать план реагирования на риски. Наличие плана реагирования на риски
позволит обеспечить выполнение проекта в заданный срок и не выйти за рамки
бюджета проекта.
Выявим риски, которые могут быть выявлены на этапах жизненного цикла
системы. Рисками, которые могут возникнуть на этапе формирования требований к
системе, будут:
недостаточное определение свойств проектируемой системы, которые
требуются для решения задачи;
неверный выбор процессов автоматизации.
Последствиями этих рисков может стать необходимость доработки системы,
выявленная на этапе эксплуатации, что повлечет за собой дополнительные
финансовые затраты.
Предотвратить перечисленные риски возможно с помощью применения
CASE-средств при моделировании бизнес-процессов на этапе выявления
требований пользователей.
Основным риском этапа анализа является неправильное определение
функций системы. Последствием этого риска может стать неправильный выбор
способа приобретения системы. Предотвращение риска возможно с помощью
проведения тщательного анализа всех способов приобретения системы. Если риск
55
все-таки осуществился, необходимо провести повторный анализ вариантов
приобретения системы.
Рассмотрим риски этапа проектирования системы. Одним из рисков этого
этапа является разработка неэффективного плана-графика проекта, которое
заключается в использовании лишних ресурсов или в дефиците ресурсов. Этот
риск является финансовым, его устранение возможно с помощью использования
программного обеспечения, автоматизирующего процесс планирования проекта по
разработке системы (например, MS Project). Повторное появление этого риска
устраняется с помощью повторной корректировкой плана-графика работ.
Рисками этапа разработки информационного обеспечения задачи являются
разработка неправильной информационной модели и неудобных для пользователя
прототипов экранных форм. Этот риск можно предотвратить с помощью
согласования прототипов экранных форм с пользователями системы. Устранение
риска осуществляется при помощи доработки экранных форм.
На этапе разработки системы основным риском является некорректная
разработка программного обеспечения. Этот риск устраняется на этапе
согласования технического задания. Каждый раздел технического задания должен
быть разъяснен заказчику и только после полного согласования технического
задания стоит приступать к разработке системы.
На этапе внедрения существует риск некорректного тестирования
технического обеспечения программных модулей. Этот риск предотвращается с
помощью использования лицензионного стендового оборудования, а его
устранение осуществляется с помощью дополнительного процессе тестирования.
Рисками этапа интеграции являются поломка оборудования, моральное
устаревание программного обеспечения и программных средств. Поломку
оборудования можно предотвратить при помощи регулярного мониторинга
состояния оборудования. Риск морального устаревания можно предотвратить с
помощью гибко разработанной системы и своевременного осуществления
доработки программной архитектуры системы.
56
2.1.3. Организационно-правовые и программно-аппаратные средства обеспечения
информационной безопасности и защиты информации
Опишем комплекс мер, которые предназначены для обеспечения
информационной безопасности проектируемой системы. В комплекс
организационных мер обеспечения информационной безопасности входит
разграничение доступа. Для того, чтобы определить правила разграничения
доступа, выделим группы пользователей, которые будут работать с
разрабатываемой системой:
1. Старший менеджер.
2. Администратор.
Затем составим список разделов системы и опишем права доступа для
каждой категории пользователей. Права доступа представлены в таблице 7.
Таблица 7
Разграничение прав доступа
Раздел
Старший менеджер
Менеджер по работе с
клиентами
Клиент
Создание, изменение,
удаление
Создание, изменение
Договор
Создание, изменение,
удаление
Создание, изменение
Абонемент
Создание, изменение,
удаление
Создание, изменение
Отчет
Создание
Создание
Для каждого пользователя системы необходима процедура авторизации для
защиты от внутренних угроз информационной безопасности. Ежеквартально
система должно запрашивать изменение пароля при авторизации для каждого
пользователя, при этом необходимо осуществлять проверку того, не ввел ли
пользователь пароль, который уже им использовался для доступа к системе.
Для защиты от внешних угроз необходимо хранение паролей в
зашифрованном виде и обеспечить надежность каналов связи для того, чтобы
избежать перехвата информации [14].
Для обеспечения информационной безопасности в организации уже
используются следующие программно-аппаратные методы зашиты:
1. Антивирусное ПО «Nod32», которое включает в свой состав
брандмауэр.
57
2. SIEM-систему «КОМРАД», которая осуществляет анализ сетевого
трафика и предупреждает лицо, ответственное за информационную безопасность
при обнаружении инцидентов информационной безопасности.
Также необходимо обеспечить следующие механизмы обеспечения
информационной безопасности [11]:
защиту базы данных;
систему резервного копирования.
Защита базы данных обеспечивается использованием алгоритмов
шифрования данных. Резервное копирование осуществляется созданием резервных
копий системы лицом, ответственным за обеспечение информационной
безопасности.
Защиту от хищения данных злоумышленниками обеспечивает пропускная
система контроля доступа в служебные помещения организации. Защита от порчи
данных регламентируется Политикой информационной безопасности, которая
принята в организации.
2.2. Информационное обеспечение задачи
2.2.1. Информационная модель и её описание
Для разработки информационной модели необходимо осуществить
моделирование нового варианта организации информационной системы
предметной области, в которую входят [12]:
полный состав информации, которая необходима для решения
комплекса задач;
отражение этой информации на всех типах носителей;
описание процесса преобразования информации, от получения
первичной переменной и условно-постоянной информации, и заканчивая
получением файлов с результатной информацией и выдачей ее пользователю;
состав исходных первичных документов и распределение их по
задачам;
источники и способы получения первичной информации;
