1.1.3 Программная и техническая архитектура ИС предприятия
К средствам технической архитектуры организации относятся сервера,
персональные компьютеры работников МБОУДО «ДДЮТ», сетевое
оборудование (кабель и маршрутизаторы).
Укрупненная схема технической архитектуры предприятия представлена
на рисунке 1.2.
Серверная комната
23 U
2 U Патч панель
1 U ИБП Delta J 1-3 Series UPS
3 U Файл-сервер IBM BladeCenter PS700 Express
Planet XRT-501
3 U Сервер БД IBM BladeCenter PS700 Express
3 U Маршрутизатор IBM System Storage SAN06B-R
3 U Сервер приложений IBM BladeCenter PS700 Express
МФУ Canon
I-Sensys MF4340D
Internet
МФУ Canon
I-Sensys MF4340D
Planet XRT-501
Planet XRT-501
3 U NAS IBM System Storage N3000
Отделы
Lenovo IdeaPad Y560A1
Бухгалтерия
ИТ-отдел
Отделы
МФУ Canon
I-Sensys MF4340D
Planet XRT-501
ЛВС
EPSON MultiMedia
Projector EB-X72

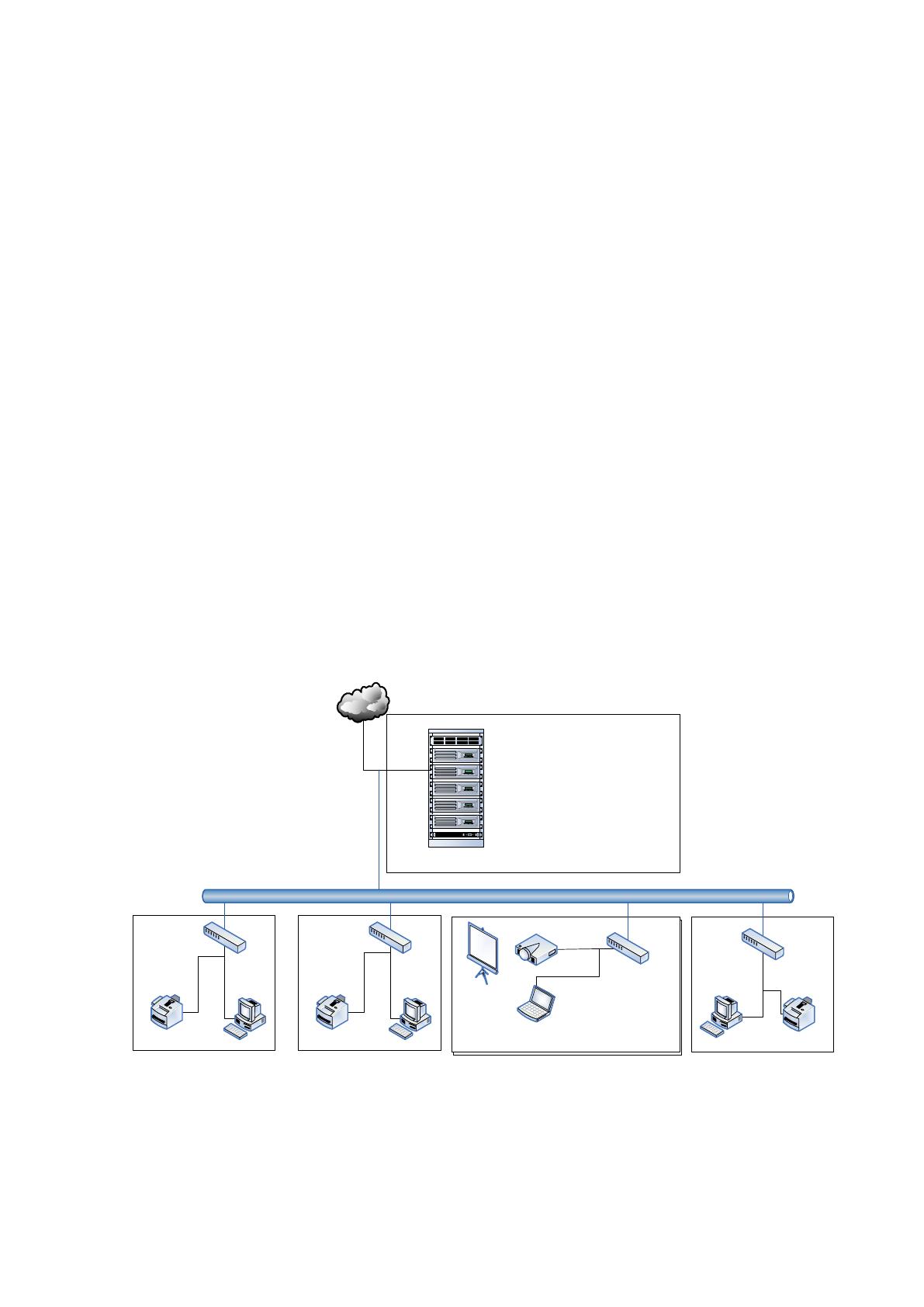

Рис. 1.2 Структурная схема технической архитектуры МБОУДО «ДДЮТ»
Локальная вычислительная сеть построена на основе многопротокольного
маршрутизатора в стойке IBM System Storage SAN06B-R.
21
Данное сетевое устройство обеспечивает высокую производительность,
имеет FC-порты со скоростью передачи данных до 8 Гбит/с и аппаратную
обработку данных для работы портов 1 Gigabit Ethernet (GbE) IP со скоростью
физической линии.
Кроме того, в серверной комнате в телекоммуникационной стойке
расположены следующие устройства:
Blade-cерверы IBM BladeCenter PS700 Express (для организации
файлового сервера, сервера баз данных, сервера приложений);
Модульная дисковая система хранения IBM System Storage N3000
ИБП Delta J 1-3 Series UPS
Патч-панель.
Сервер имеет следующие технические характеристики:
Четыре процессорных ядра POWER7 с частотой 3,0 ГГЦ
От 4 до 64 ГБ оперативной памяти в восьми разъемах Dual Inline
Memory Module (DIMM)
Высокопроизводительная память Double Data Rate 3 (DDR3) с
частотой до 1066 МГц
Встроенный контроллер Serial Attached SCSI (SAS)
Два отсека для 2,5-дюймовых жестких дисков SAS со скоростью
вращения 10 000 об/мин, поддерживающие внутреннюю память емкостью 300 или
600 ГБ
Встроенный двухпортовый адаптер Integrated Virtual Ethernet (IVE)
Dual Gigabit
Модульная дисковая система имеет следующие характеристики:
Физическая емкость системы хранения – до 136 ТБ
До 4 ГБ памяти с функцией обнаружения и исправления ошибок
(Error Checking and Correction, ECC)
22
8 полнодуплексных портов Ethernet стандарта 10/100/1 000 Base-T
12 портов FC 4 Гбит/с
2 порта FC 8 Гбит/с
Диагностический индикатор (LED)/ЖК-дисплей (LCD)
Два резервированных интегрированных охлаждающих вентилятора с
возможностью «горячей» замены и блоки питания с автоматической
регулировкой и возможностью «горячей» замены
Технические характеристики используемых в стойку ИБП приведены в
таблице 1.2.
Таблица 1.2
Технические характеристики ИБП Delta J 1-3 Series UPS
Наименование
характеристики
Значение
Мощность
1кВА/800Вт
Вход
Напряжение
200 V, 208 V, 220 V, 230
V, 240 V
Диапазон напряжения
160 В ~ 275 В (100%
нагрузка ИБП); 130 В ~
160 В (70% нагрузка
ИБП)
Частота
50 Гц / 60 Гц (± 4.8 Гц)
Коэффициент мощности
=> 0.97
Выход
Напряжение
200 В, 208 В, 220 В, 230
В, 240 В
Частота
50 Гц / 60 Гц ± 0.05 Гц
Диапазон регулирования
напряжения
±2%
Форма напряжения
Синусоидальный сигнал
Переходная
характеристика
± 8 % (10% - 90 %
линейная нагрузка)
23
Наименование
характеристики
Значение
КНИ
<= 3 % (линейная
нагрузка); <= 6 %
(компьютерная нагрузка)
Перегрузка
105 % - 125 % 3 минуты;
125 % - 150 % 30 секунд;
> 150 % 1 секунда
Коэффициент пика
нагрузки
3: 1
КПД (АС-АС)
=> 87 %
В пользовательской части технической архитектуры размещены АРМ
сотрудников МБОУДО «ДДЮТ», которые имеют следующие характеристики:
Процессор Intel Pentium® Dual-Core #E5300, 2.6
HDD 320 Гб
Сеть 10/100 Мбит/с
Оптический накопитель DVD±RW
Корпус ATX Miditower 350 Вт чер./серебристый
Монитор Acer A221HQbd [21.5'' Wide, 16:9 FHD, 5ms, 50000:1, DVI
w/HDCP, Black glossyl]
Также в бухгалтерии, отделе кадров и в учебной части установлены МФУ
Canon I-Sensys MF4340D, технические характеристики которых приведены ниже:
Тип МФУ
лазерный
Цветность печати
черно-белая
Технология печати
лазерная
Количество страниц в месяц
макс. 10 000 страниц в месяц
Страниц в месяц
от 9001 до 15000
Макс. формат принтера
A4
Макс. разрешение для ч/б печати
до 1200 x 600 точек
Разрешение сканера
до 600 x 1200 точек
24
Разрешение сканера (улучшенное)
до 9600 x 9600 точек
Автоподача оригиналов
односторонняя
Емкость устройства автоподачи
на 1 лист
В качестве сетевого оборудования используются маршрутизатор Planet
XRT-501, характеристики которого приведены в таблице 1.3.
Таблица 1.3
Технические характеристики маршрутизатора Planet XRT-501
Наименование характеристики
Значение
Количество портов коммутатора
4 x Ethernet 10/100/1000 Мбит/сек
Поддержка VPN pass through
есть
Размеры (ШxВxГ)
141 x 27 x 100 мм
WAN протоколы
PPPoE, PPTP, IP Routing, RIP1/2, PAT,
PAP, CHAP, MS CHAP, UDP, TCP,
IPCP, SNTP.
Поддержка NAT
Да.
Дополнительная информация
WAN порт - 10/100/1000Base
Доступ в сеть Интернет осуществляется с помощью технологии ADSL при
использовании модема Acorp Sprinter LAN420i (таблица 1.4).
Таблица 1.4
Технические характеристики модема Acorp Sprinter LAN420i
ADSL
ADSL2+
Протоколы
PPPoA, PPPoE
Поддержка IGMP (Multicast)
Есть
DMZ
Поддерживается
NAT
Поддерживается
DHCP-сервер
Есть
25
Скорость передачи данных
24 Мбит/сек для входящего трафика, 1
Мбит/сек для исходящего трафика
Порты Fast Ethernet
4 порта 10/100 Мбит/сек
Порты WAN
1 порт RJ-11
Сотрудники оснащены также ноутбуками Lenovo IdeaPad Y560A1, которые
имеют следующие характеристики:
Операционная система Microsoft® Windows 7 Home Basic
Процессор Intel® Core™ i5 Mobile Processor 460M, 2.53GHz (3Mb
Cache)
Оперативная память 4096Mb, DDR3 1066MHz (Максимум 8Gb)
Экран 15,6" WXGA
Разрешение экрана 1366x768
Жесткий диск 500Gb (5400rpm) SATA
Видеокарта ATI™ Mobility Radeon HD5730 1024Mb
Оптический привод DVD-Super Multi Double Layer
Связь Сеть 10/100/1000 Мбит/с (RJ45)
Беспроводная связь WiFi, WiMax, Bluetooth 2.1
Кроме того, в учреждении имеется проектор EPSON MultiMedia Projector
EB-X72 со следующими основными характеристиками:
Таблица 1.5
Технические характеристики проектора EPSON MultiMedia Projector EB-X72
Наименование характеристики
Значение
Типы проекции
Фронтальная, крепление к потолку
Яркость светового потока
2000 ANSI люмен в стандартном
режиме, 1960 ANSI люмен в Eco-
режиме
Лампа
175 Ватт UHE - E-TORL; ресурс - 4000
часов в стандартном режиме или 5000
часов в Eco-режиме
Контрастность
2000:1
26
Наименование характеристики
Значение
Lens Shift
Поддерживается; 8:1
Разрешение матрицы
1024 x 768
Фокусное расстояние объектива
16.9 - 20.28 мм
Светосила объектива
1/1.58 на коротком фокусе, 1/1.72 на
длинном фокусе
Технология
LCD
Размер изображения по диагонали
0.76 - 7.62 метра (30" - 300")
Расстояние до экрана
1.80 - 2.17 метра
ZOOM
1.2x
Throw Ratio
1.48 - 1.77 : 1
Фокусировка
Ручная
Схема используемой программной архитектуры представлена на рисунке
1.3.
Сервер БД
СУБД
MS SQL
Server 2013
Linux 2.6.25
Linux 2.6.25
Файловый
сервер
MS Windows
Storage Server
2013
HTTP,
TCP/IP
Chrome
MS Office 2013
MS Outlook 2003
ESET NOD32 Business
Edition Smart Security
MS Windows 7
АРМ пользователя бухгалтерии
1С:Бухгалтерия 8.0
Chrome
MS Office 2013
MS Outlook 2013
ESET NOD32 Business
Edition Smart Security
MS Windows 7
АРМ сотрудников других отделов
Маршрутизатор
(файерволл)
Маршрутизатор
(файерволл)
Сервер
приложений
1С Предприятие
Linux 2.6.25
Рис. 1.3 Схема программной архитектуры
