– программаторы;
– преобразователи частоты;
– концевые выключатели;
– пускатели;
– табло;
– кабели связи;
– устройства звуковой и световой сигнализации.
Рассмотрим описание данного обеспечения, которое будет
использоваться для модернизации имеющихся АСУТП.
Для бесконтанктного определения температуры хранимой пищевой
продукции необходимо внедрить в имеющиеся АСУ пирометры. Наиболее
популярной версией которых является Walkom HT-826 (рисунок 24):

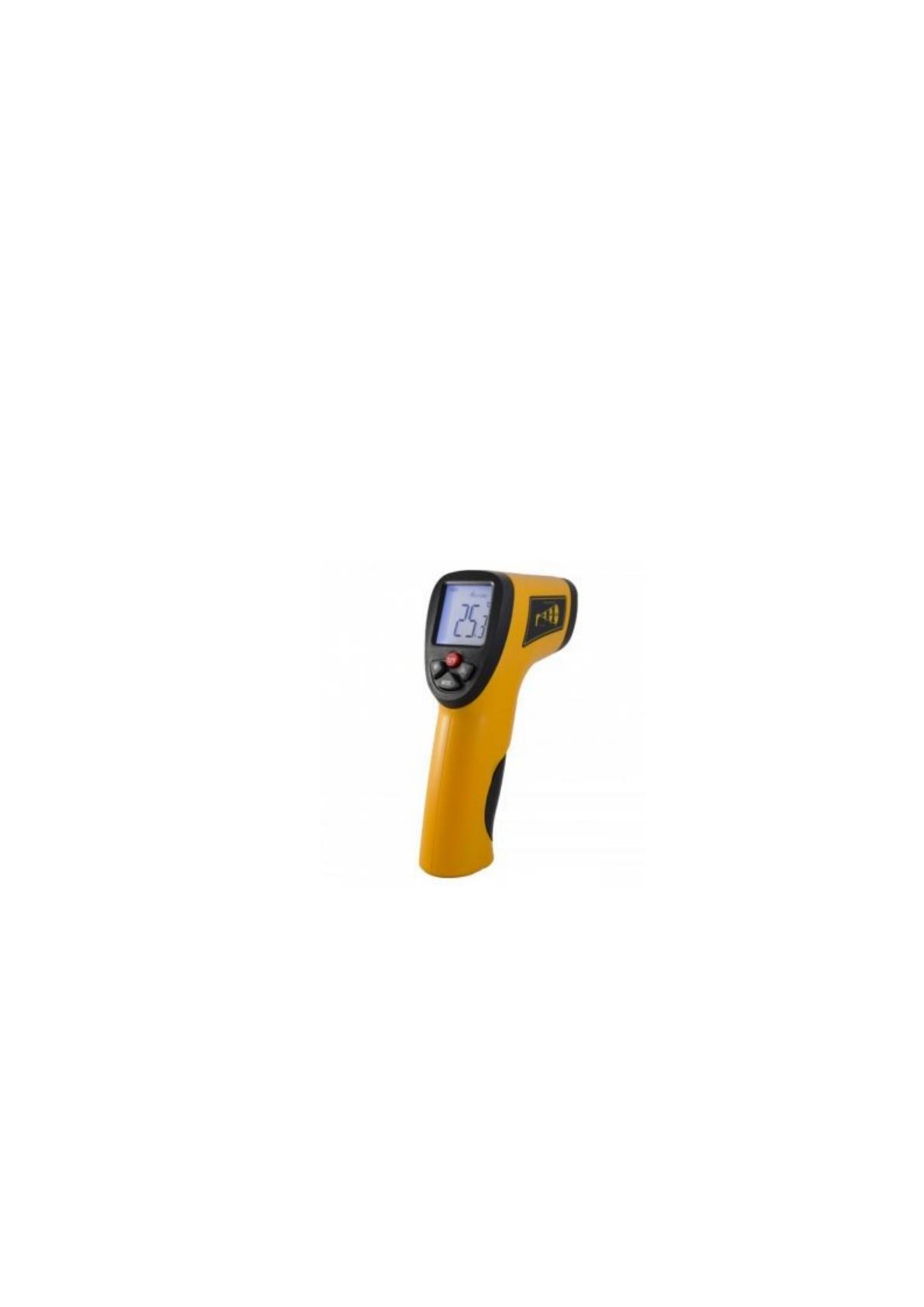

Рисунок 24 – Пирометр Walkom HT-826
Walkom HT-826 – в своем классе уникальный инфракрасный
термометр. Благодаря малым размерам, высокой точности и широкому
диапазону измерения, данный прибор пользуется популярностью.
Пирометр простой в применении, с удобным дизайном и лазерным
нацеливанием.
55
Стоит отметить, что пирометр может быть внедрен практически в
любую АСУ промышленного назначения.
Основные характеристики пирометра[14]:
– Диапазон измерения : -40 ~ 150 ºC;
– Разрешение : 0.1 ºC;
– Точность: ± 0,4 ºC;
– Измерения с шагом : 0,1 ºC ;
– Отзыв: до 1 секунды
Пирометры применяют для дистанционного измерения температуры
объектов в промышленности, сфере ЖКХ, быту, на предприятиях, где
значение приобретает контроль температуры на различных
технологических этапах[38].
Пирометры могут выступать в качестве средства безопасного
измерения температур продуктов, что делает их практически
незаменимыми для обеспечения нужного контроля в случаях, если
физическое взаимодействие с объектом невозможно из-за граничных
температур. Их можно также применять в качестве теплолокаторов, для
определения областей критических температур.
Для увеличения качества обработки данных необходимо заменить
существующий сервер на EVICON, который дает такие возможности [14]:
– организация и координация процессов, реализующих задачи
управления и контроля технологическими объектами АСУ;
– управление и организация единой базой данных для АСУ ТП
ООО «Аврора Руско»;
– предоставление операторам в реальном времени в графической
форме информации о ТП и состоянии вспомогательного и основного
оборудования;
– выполнение и организация процедур централизованной
56
системы для выполнения удалённой диагностики, мониторинга
технических средств АСУ ТП[34];
– прием текущей информации по состоянию технологического
объекта;
– выполнение выдачи информации на диспетчерские пульты и
щиты;
– мониторинг оборудования АСУ и организация удаленного
АРМ оператора;
– ведение оперативной БД процесса;
– организация поля «мгновенных» значений со всеми
атрибутами (ручная блокировка, достоверность, время последнего
изменения).
Внешний ивд сервера показан на рисунке 25:

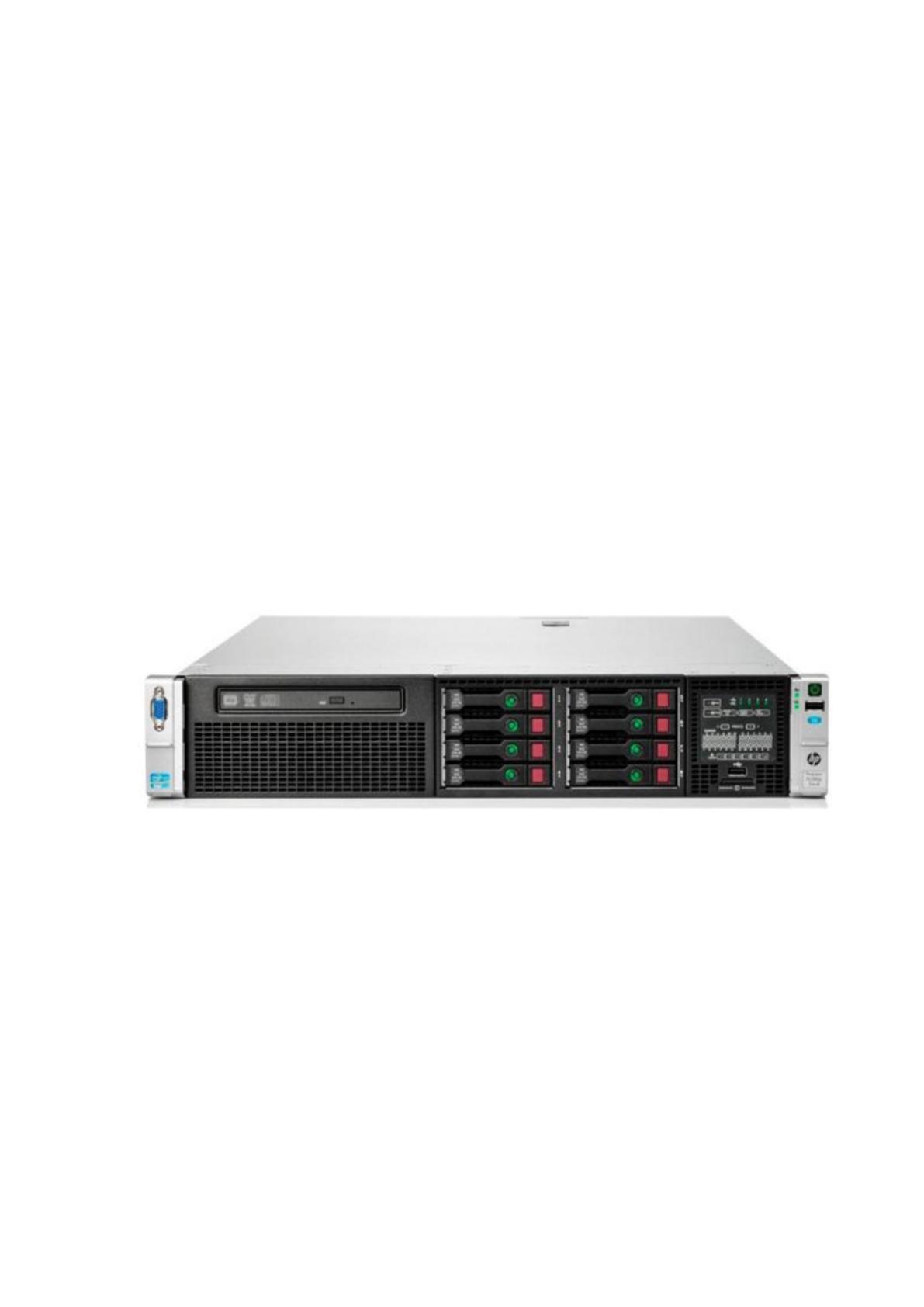

Рисунок 25 – Сервер EVICON
Для работы сервера используется также такое оборудование:
– SCSI/SATA-накопители, объединенные в несколько RAID-
массив 5;
– дублированный Ethernet-интерфейс, который подключен к
коммутаторам ЛВС;
– для долгосрочных архивов данных серверы оснащаются
несколькими внешними накопителями[26];
– серверы для резервации данных имеют по 2 блока питания с
57
горячей заменой;
– резервное и основное серверное оборудование размещается в
по разных шкафах.
Для более точного измерения температуры стоит заменить все
аналоговые датчики на цифровые.
К примеру, контроллер цифровых датчиков ПКЦД-1/32 способен
сохранять и считывать результаты измерений с разного рода цифровых
датчиков температуры, что, в свою очередь, могут объединяться в сеть
посредством кабеля [22].
Прибор может работать с разными сетями длиной до 125 метров,
объединяющих до 32 датчиков. В результате применения таких технологий
не нужно протягивать провода к каждому датчику.
Прибор может идентифицировать практически каждый цифровой
датчик, имеющееся расстояние до него, дает возможность осуществлять
процесс калибровки цифровых датчиков на требованию оборудования,
применяющемся для измерительных преобразователей. [19]
Для проведения измерений ПКЦД-1/32 подключается к
трехпроводной линии связи, подает питание на датчики, сканирует сеть и
определяет ее конфигурацию. Затем переходит в режим считывания
показаний датчиков.
Если линия связи повреждена и считать показания датчиков
невозможно, выводится диагностическое сообщение о наиболее вероятной
причине сбоя. Далее контроллер опрашивает датчики с интервалом от 3 до
60 секунд и выводит результаты измерения на дисплей. Вмешательства
пользователя при этом не требуется. [17]
Рассмотрим программное обеспечения для модернизации АСУТП в
ООО «Аврора Руско».
DataMobile – это ПО для автоматизации складских организаций с
58
помощью терминалов для сбора данных.
Программа решает такие задачи:
Ведения складского учета.
Борьба с очередями.
Инвентаризация товаров.
Идентификация товара.
Учет по серийным номерам.
Мобильная переоценка.
Торговля по образцам.
Подбор заказа.
Контроль действий сотрудников.
Интерфейс ПО показано на рисунке 26:

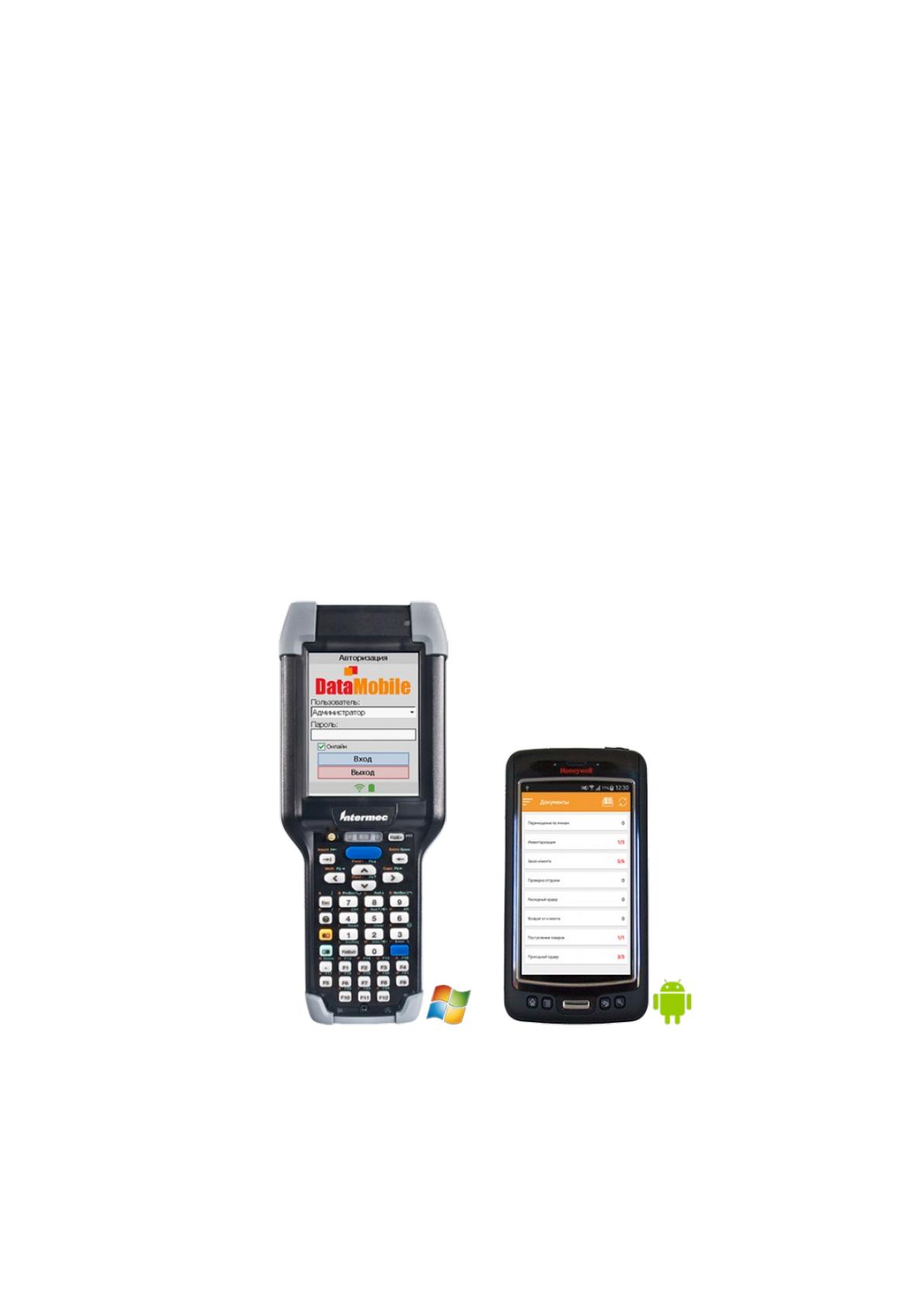

Рисунок 26 – Интерфейс DataMobile
59
VNS – это полнофункциональный пакет программ по созданию
распределённых систем управления, а также диспетчеризации в разных
отраслях промышленности.
Главные функции:
– Отображение информации при использовании мнемосхем.
Мнемосхемы могут компоноваться такими элементами:
o Линии.
o Поверхности.
o Символ элемента.
o Тренд.
o Дата и время.
Для элементов, кроме тренда, задается прозрачный или непрозрачный
фон отображения.[13]
Для отображения на мнемосхеме уровня динамики ТП с
компонентами мнемосхемы могут связываться следующие функции:
o параллельный сдвиг элементов;
o вращение, изменение цвета элементов;
o индикация в цифровом виде и пр.
–Проведение расчётов. Их значения являются итогом выполнения
одной с библиотечных совокупностей алгоритмов. Библиотечные
алгоритмы в себя включают логику, арифметику, математические
функции. Существует также возможность добавлять и свои алгоритмы.
–Аварийное сообщение. VNS дает возможность выводить на экран
аварийные сообщения и регистрировать их на внешнем носителе.
Аварийное сообщение состоит с строки, в которой занесено время аварии,
текст сообщения.
60
Если возникают условия для формирования нескольких сообщений –
они помещаются в буфер. На экран выводится символ наличия
информации в буфере. [11]
–Технологическое сообщение формируется так же, как и при
аварийному и выделяется иным цветом. Данный тип сообщений обычно не
регистрируется. Технологические, а также аварийные сообщения могут
также быть звуковыми.
–Формирование рапорта. Рапорт – это отчётный текстовый документ,
для заданной пользователем форме содержит текущее значение
переменных и текст.
Они могут сохраняться на диске и выводиться при этом на печать в
заданное время и по событию (рисунок 27).

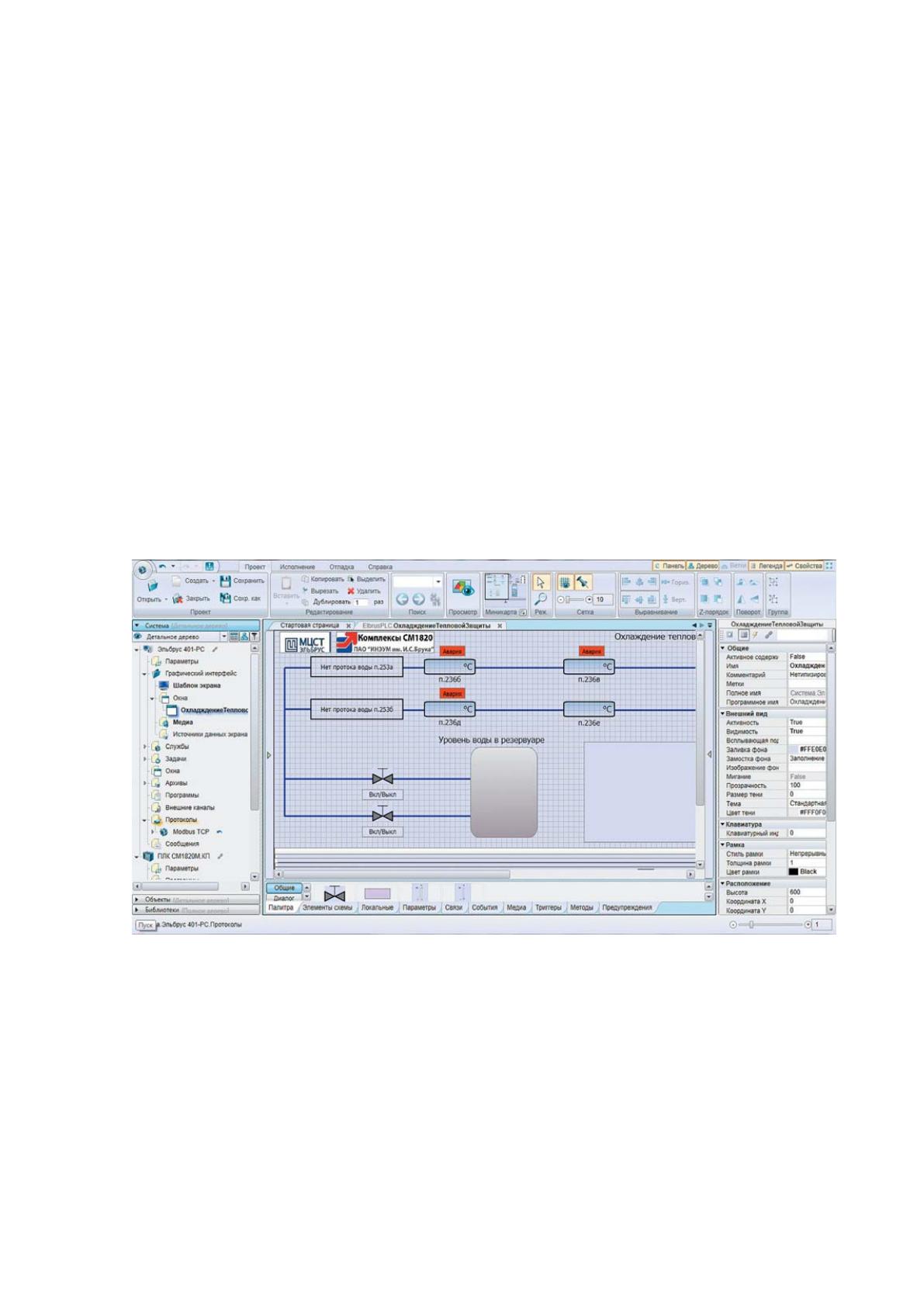

Рисунок 27 – Интерфейс VNS
Trace Mode – пакет от компании Astra Ltd – это графическая
инструментальная система проектирования АСУ ТП для верхнего уровня.
Позволяет отлаживать и разрабатывать технические программы, не
используя языки программирования. Поддерживает отечественные и
зарубежные контроллеры.[7]
61
Практически все программы, входящие в ПО Trace Mode делятся на
такие 2 группы:
–инструментальная система для разработки АСУ;
–исполнительные модули реального времени.
В систему входят 3 редактора[1]:
–редактор каналов;
–редактор представления информации;
–редактор шаблонов.
Для мониторинга температуры на складе рекомендуем использовать
программный комплекс «Data Monitoring» предложенный компаний ООО
«НЭКСЛА Трейдинг». Основным назначением программного комплекса
является сбор, регистрация и анализ данных с датчиков температуры,
размещенных на складе. Обслуживающий персонал ООО «Аврора Руско»
в режиме реального времени сможет отслеживать параметры температуры
и в случае необходимости выполнять их регулирование. Панель для
мониторинга показателей изменения температуры на складе в
программном комплексе «Data Monitoring» приведена на рисунке 28.

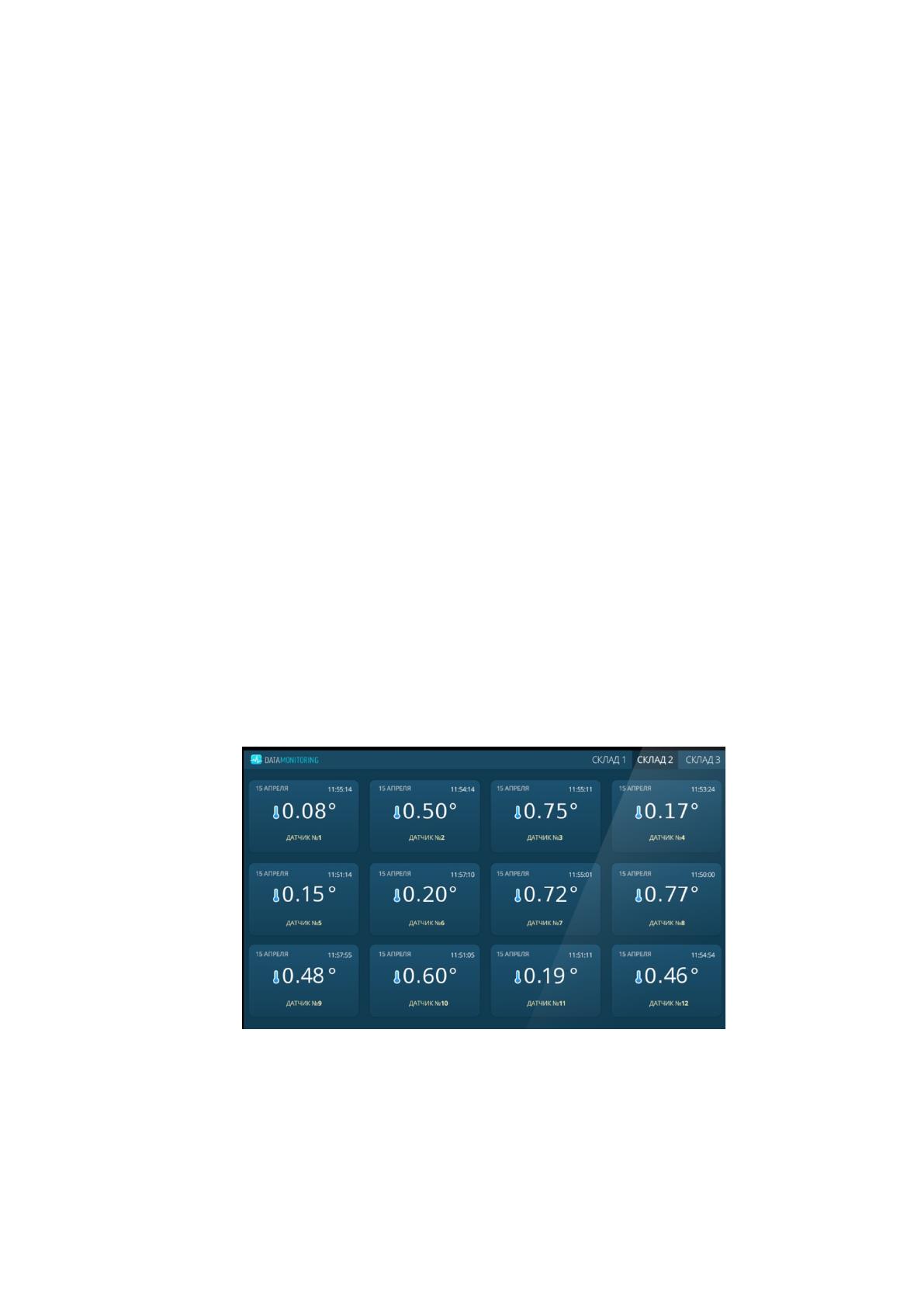

Рисунок 28 – Панель для мониторинга показателей изменения
температуры на складе в программном комплексе «Data Monitoring»
62
В инструментальной системе для разрабатываются базы данных
используются:
–программные обработки данных;
–графические экраны для визуализации состояния ТП;
–шаблоны генерации данных о работе производства.
Исполнительные модули – программы, под управлением которых
выполняется запуск АСУ, созданная в рассматриваемой инструментальной
системе.
При этом применяется редактор исполнительных модулей,
называющейся мониторами реального времени. Они предназначены для
супервизорного управления и контроля ТП.
Под управлением монитора выполняются следующие задачи:
–запрос данных по состоянию ТП;
–передача на нижний уровень разных команд управления;
–хранение данных в архивах;
–выполнение передачи данных по сети;
–представление оператору графической информации го состоянию
ТП;
–обмен данными с иными приложениями Windows.
Мониторы отличаются имеющейся поддержкой различных каналов
(модем и т.п.), поддержкой функции горячего резервирования
информации, наличием адаптивного управления.
3.3. Настройка управляющей системы обеспечения контроля в ООО
«Аврора Руско»
3.3.1. Перспективы использования АСУ ТП в ООО «Аврора Руско»
В перспективе руководство ООО «Аврора Руско» планирует
осуществлять поставку молочной продукции в рестораны (до данного
63
момента это не выполнялось, поскольку в организации нет
производственных возможностей и оборудования для хранения молочных
товаров).
Для этого нужно внедрить в используемую среду функционирования
АСУ ТП хранения молочной продукции (а именно молока).
Преимущества внедрения такой АСУ:
– АСУ ТП дает возможности поддерживать весь процесс
хранения молока на оптимальном уровне и в заданном режиме. Стоит
отметить, что все параметры соблюдаются с большой точностью.
– АСУ ТП имеет возможность контролировать все качество
молочного продукта.
– АСУ ТП позволяет отследить и изменить температурный
режим.
– Благодаря АСУ ТП снижаются потери сырьевого материала, а
также эффективно используются все необходимые ресурсы.
Внешний вид АСУ ТП показан на рисунке 29:

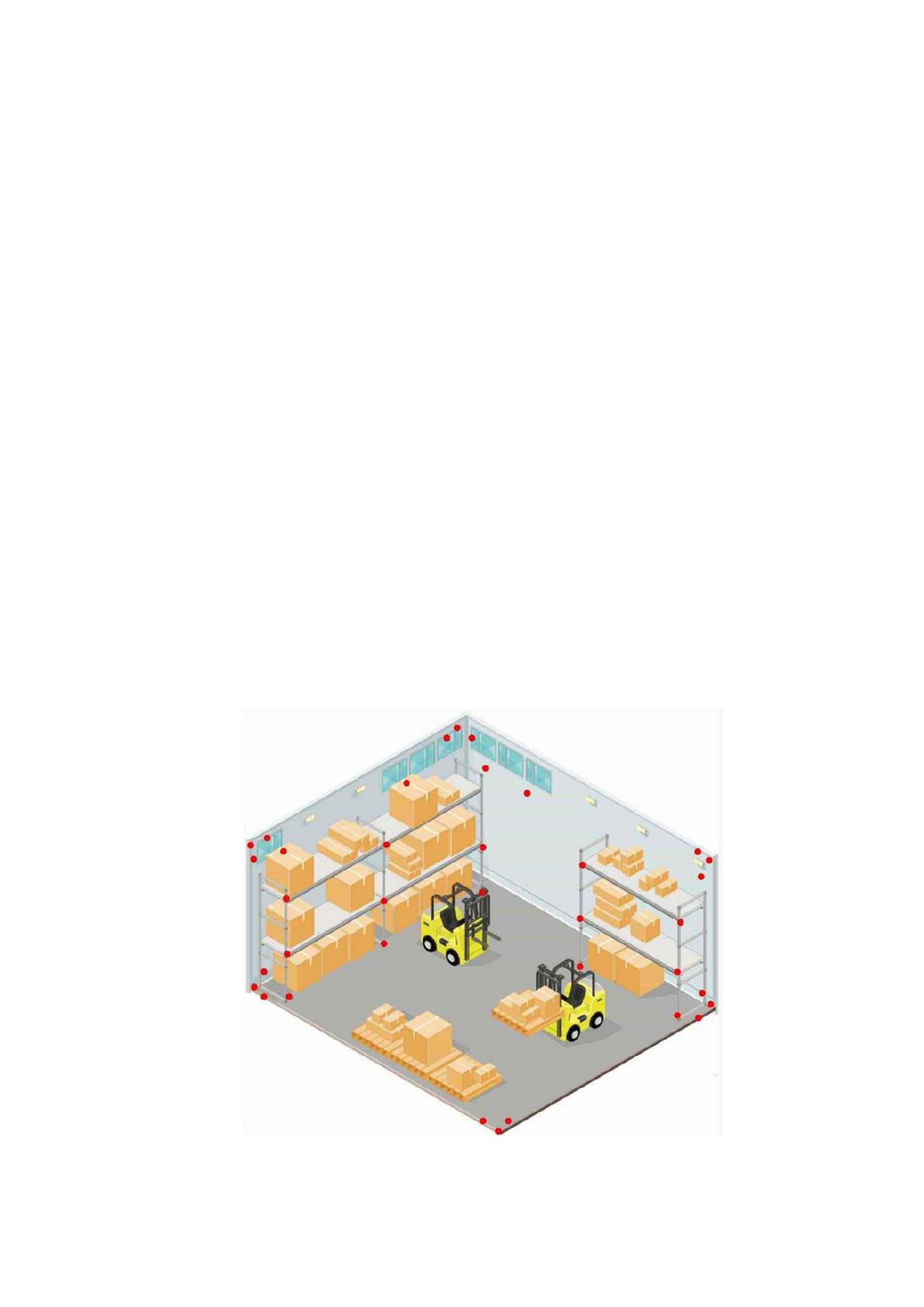

Рисунок 29 – АСУ для регулирования температуры в складских
64
