110
- модуль расходных материалов;
- модуль участков работы;
- модуль поломок техники;
- модуль ответственных за состояние дорожно-строительной техники;
- модуль остатков запасных частей;
- модуль календарного плана обслуживания.
Схема модулей системы представлена на рис. 73. Более подробное описа
ние и состав программных модулей представлены в таблице 6.
Рисунок 73 - Программные модули системы
111
Таблица №4
Функции программных модулей
№
п/п
Наименование моду
ля
Функции модуля
1. Главный модуль (со
стояние дорожно
строительной техни
ки)
Обеспечивает навигацию по другим модулям,
отображает состояние дорожно-строительной
техники, наименование техники, ФИО ответ
ственного и дату проверки.
2.
Модуль справочника
«Запасные части»
Модуль предназначен для добавления данных в
таблицу запасных частей в базе данных. Вносится
название и краткое описание, при необходимости.
3. Модуль справочника
«Расходные материа
лы»
Модуль предназначен для добавления данных в
таблицу расходных материалов в базе данных.
Вносится название и краткое описание, при необ
ходимости.
4 Модуль справочника
«Дорожно
строительная техни
ка»
Модуль предназначен для добавления данных в
таблицу запасных частей в базе данных. Вносится
название и краткое описание, при необходимости.
5
Модуль справочника
«Участки работы»
Предназначен модуль для формирования участ
ков работы с указанием техники на участке.
6
Модуль «Календар
ный план»
Модуль обеспечивает отображение и формирова
ние календарного плана обслуживания техники.
Указывается дата, название техники, детали и
ФИО ответственного за процесс обслуживания.
7 Модуль «Поломки
техники»
Модуль организовывает отображение поломок
техники, при этом указывается наименование
техники, дата поломки, информация о поломке и
дата ремонта.
8
Модуль «Наличие за
пасных частей»
Модуль обеспечивает отображение и формирова
ние информации о наличии запасных частей на
определенную дату. При этом вносится название
запасной части, дата, количество.
9 Модуль «Остатки
расходных материа
лов»
Модуль обеспечивает отображение и формирова
ние информации о наличии расходных материа
лов на определенную дату. При этом вносится
название расходного материала, дата, количество.
10 Модуль «Ответ
ственные за состоя
ние техники»
Модуль предназначен для отображения и управ
ления списком ответственных за состояние до
рожно-строительной техники. Позволяет доба
вить ФИО сотрудника, его номер телефона,
должность и внести дополнительную информа
цию.
112
2.4.4. Описание программных модулей
В качестве примера описания программных моделей представлена схема
главного модуля, который отвечает за вывод и управляет таблицей состояния
дорожно-транспортной техники и обеспечивает возможность перехода в другие
модули (рис. 74).
После открытия окна программы в главном окне программы отображается
список состояния техники на определенную дату. После этого необходимо вы
брать модуль перехода, или подмодуль управления списком состояния техники.
В окне управления списком предоставляется возможность выбора и внесения
данных в форму. В случае отправки пустой формы система выводит сообщение
о необходимости ввести данные. Данные из формы отправляются в базу данных.
главного
за состояние техники»
в форме
Данные
.введены.
^ Начало ^
Установка
соединения
с сервером
базы данных
- Модуль справочника
Загрузка
«Запасные части»
Модуль справочника
мвдупя
«Расходные материалы»
Модуль справочника
«Дорожно-строительная
Модуль справочника
Выбор
«Участки работы»
модуля
Модуль «Календарный план»
Модуль « Поло мки те хни ки »
Модуль «Наличие запасных
Модуль «Остатки
Загрузка
расходных материалов»
модуля
Модуль «Ответственные
Внесение и
ыбор данных
Нет
Сохранение
данных
С
)
Конец
113
Рисунок 74 - Схема главного модуля системы
2.5. Апробация результатов исследования
Для проверки работоспособности программы необходимо запустить про
грамму и произвести тестирование функций программы. Процесс проверки по
казан на рис. 75 - 87.
Рисунок 75 - Окно «Дорожно-строительная техника»
Рисунок 76 - Форма добавления дорожно-строительной техники
114
Рисунок 77 - Заполненная форма
Рисунок 78 - Окно «Дорожно-строительная техника» после добавления записи
115
Рисунок 79 - Удаление записей из таблицы дорожно-строительной техники
{ » ) Д о р о ж н о - с т р о и те л ьн а я те х н и ка
Упр а вл ен и е списком
Наименование техники Описание л
А сф а ль т о у к л а д чи к SAP200C-5 П р о и зв о ди тел ьн о сть: 900t/h М акс, то лщ и на у к л а д к и :3 5 ст С к о р о с ть ук ла д к и : 16m/min
► ^ Асф ал ьто укла дч и к SAP240C-5 I П р ои зв о д ит ельн о сть: 110Qt/ti М акс, то лщ ин а ук л а д к и :3 5 с т С ко р ос ть у к л а д к и :0 .8 ~ 2
Гр ей дер SMG200-3
Номин. м о щ н о сть/ ско ро сть : 164/2200. Рабо чий в е с : 16120
Д ор ож ный к а то к SPR260-5 М а кс.Ра б о ч и й в е с :26000kg, Д а вл е н и е н а г р у н т :200~ 520Кра
М ин и-эк ска вато р S Y 16С Общ ий в е с : 1825 кд М ощ н ость д в и га т е л я: 15.0hp/11.2kWEMKOCTb к о в ш а :0 .0 4 т 3
Рисунок 80 - Окно «Дорожно-строительная техника» после удаления записей
Рисунок 81 - Окно «Ответственные за состояние техники»
116
Рисунок 82 - Управление списком. Изменение информации по сотруднику
Рисунок 83 - Управление списком. Добавление информации о новом сотруднике
117
Рисунок 84 - Окно «Ответственные за состояние техники» после добавления но
вой записи
Рисунок 85 - Главное окно программы (состояние техники)
Рисунок 86 - Управление списком состояния техники
118
(w ) С и с т е м а к о н т р о л я о б с л у ж и в а н и я д о р о ж н о - ст р о и т е л ь н о й тех н и ки
Наим ентование техники
► А с ф а л ьто ук ла д чи к SA P200C -5
А сф а л ьто у к л ад ч и к SAP2 40C-5
Гр ейдер SMG200-3
А сф а л ьто у к л ад ч и к SAP2 40C-5
У п р ав л ен и е списком
Со стоя н не ФИО о тве тстве н н о г о Д ат а
Н еобход им а зам ена масла П е тр И ва н о в Сер г е ев и ч 0 5.02.20 1 8
За м ен и т ь масло в д ви г а т е л е О лег П е тр о ви ч М и ку ла 05.0 2.201 8
Ра б о ч е е П ет р И в ан ов С е р ге е в и ч 07 .02.2 01 8
Проб лем ы с пр ово д ко й в салон е О ле г П е тр о ви ч М и ку ла 07.0 2.20 18
Рисунок 87 - Новые записи в списке состояния дорожно-строительной техники
119

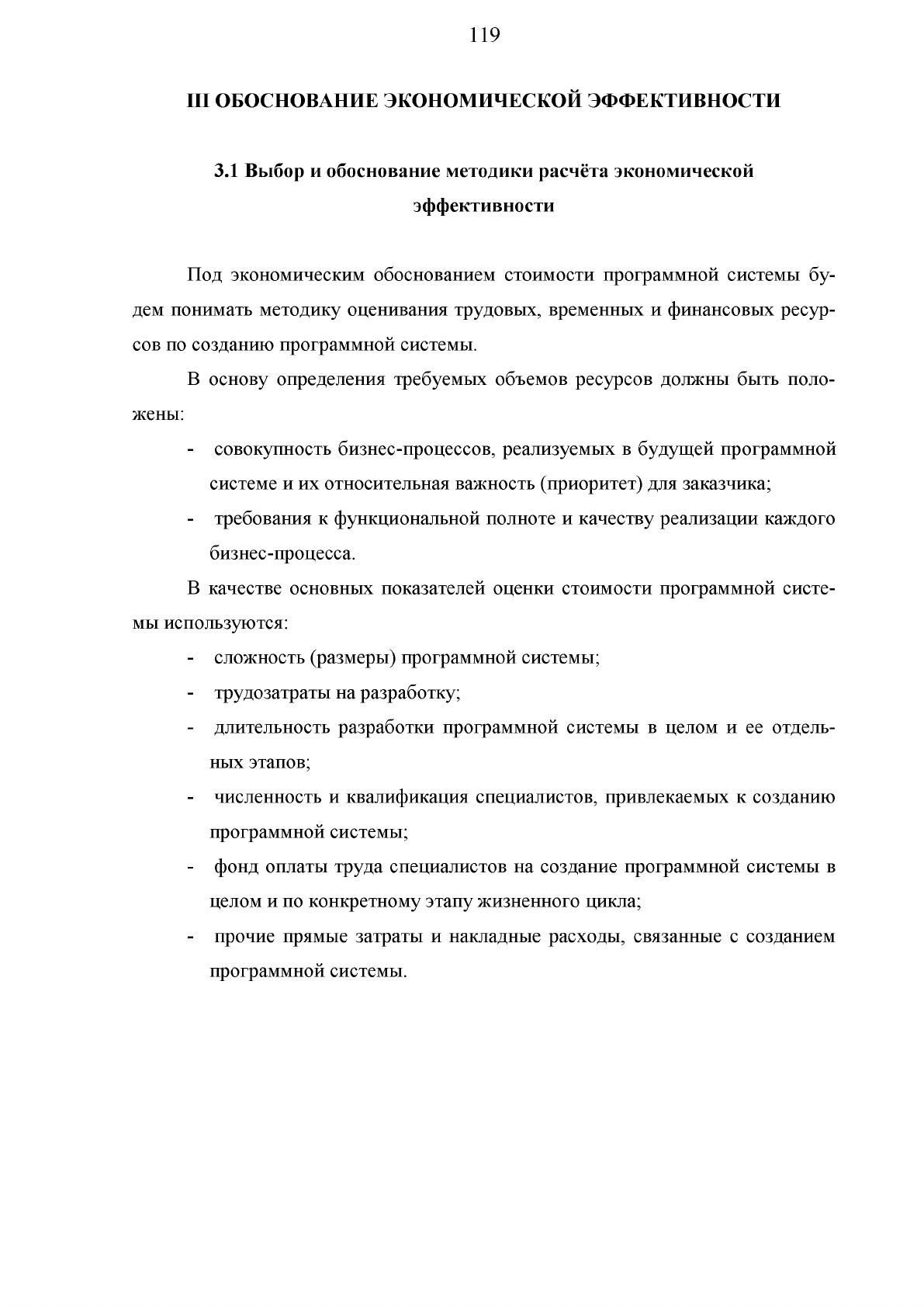

III ОБОСНОВАНИЕ ЭКОНОМИЧЕСКОЙ ЭФФЕКТИВНОСТИ
3.1 Выбор и обоснование методики расчёта экономической
эффективности
Под экономическим обоснованием стоимости программной системы бу
дем понимать методику оценивания трудовых, временных и финансовых ресур
сов по созданию программной системы.
В основу определения требуемых объемов ресурсов должны быть поло
жены:
- совокупность бизнес-процессов, реализуемых в будущей программной
системе и их относительная важность (приоритет) для заказчика;
- требования к функциональной полноте и качеству реализации каждого
бизнес-процесса.
т- ч и V-/
В качестве основных показателей оценки стоимости программной систе
мы используются:
- сложность (размеры) программной системы;
- трудозатраты на разработку;
- длительность разработки программной системы в целом и ее отдель
ных этапов;
- численность и квалификация специалистов, привлекаемых к созданию
программной системы;
- фонд оплаты труда специалистов на создание программной системы в
целом и по конкретному этапу жизненного цикла;
- прочие прямые затраты и накладные расходы, связанные с созданием
программной системы.
