ИТП располагается в отдельно расположенном помещении, и он
включает в себя элементы, обеспечивающие подключение системы горячего
водоснабжения и отопления к центральной тепловой сети.
Из-за возможных различных типов конструкции, а также своей
относительной компактности и функциональности, в настоящее время ИТП
получили название блочных (рис. 1.1).

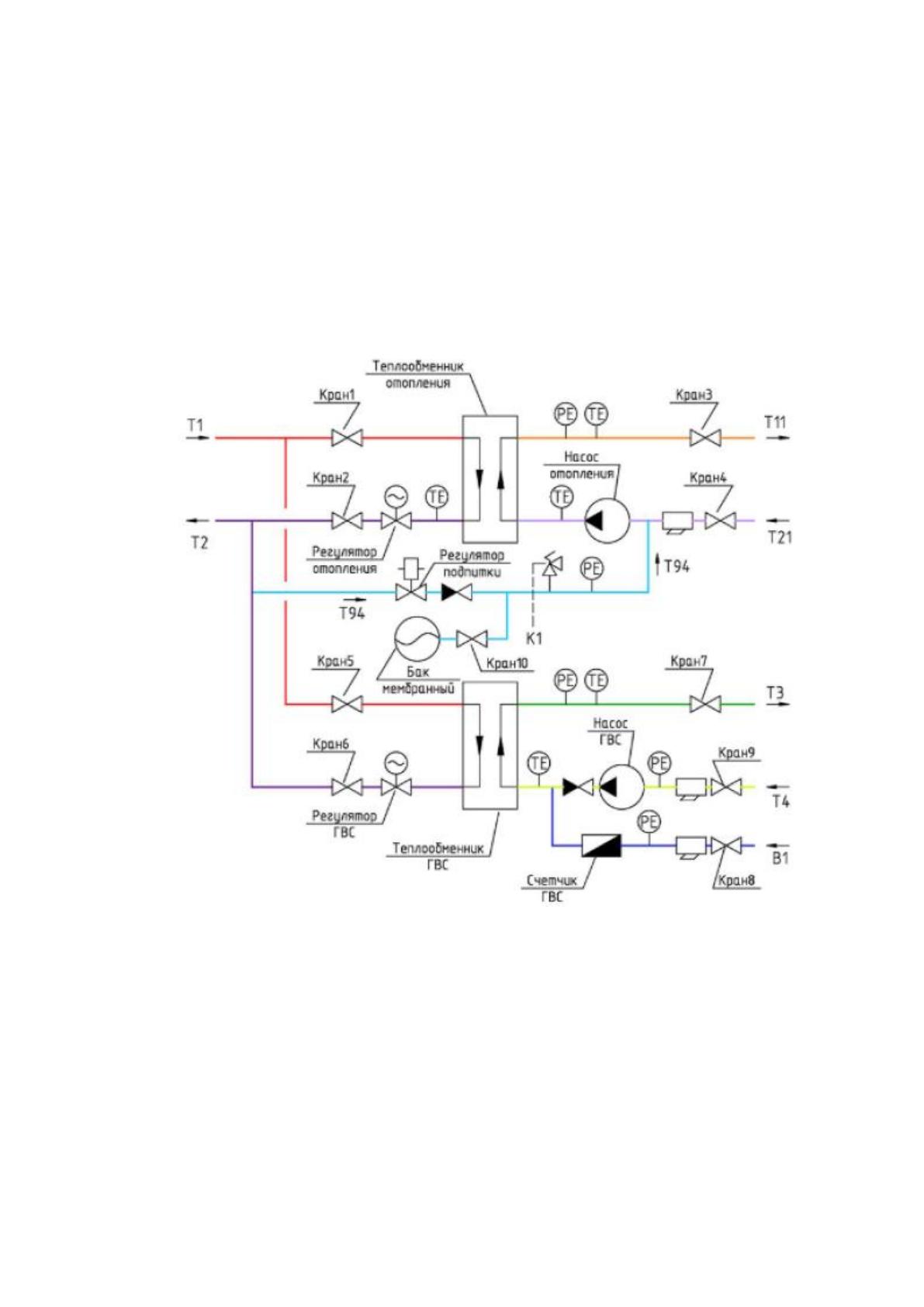

Рис. 1.1. Схема ИТП
Анализ схем автоматизации ИТП, их функциональные характеристики
В тепловом пункте используется блоки оборудования (рис. 1.2) для
обеспечения требуемой циркуляции в системе отопления (насосы
циркуляционные) и качественного регулирования температуры
теплоносителя (клапаны регулирующие с электрическим приводом,
контроллеры с задатчиками температуры) [1].
17

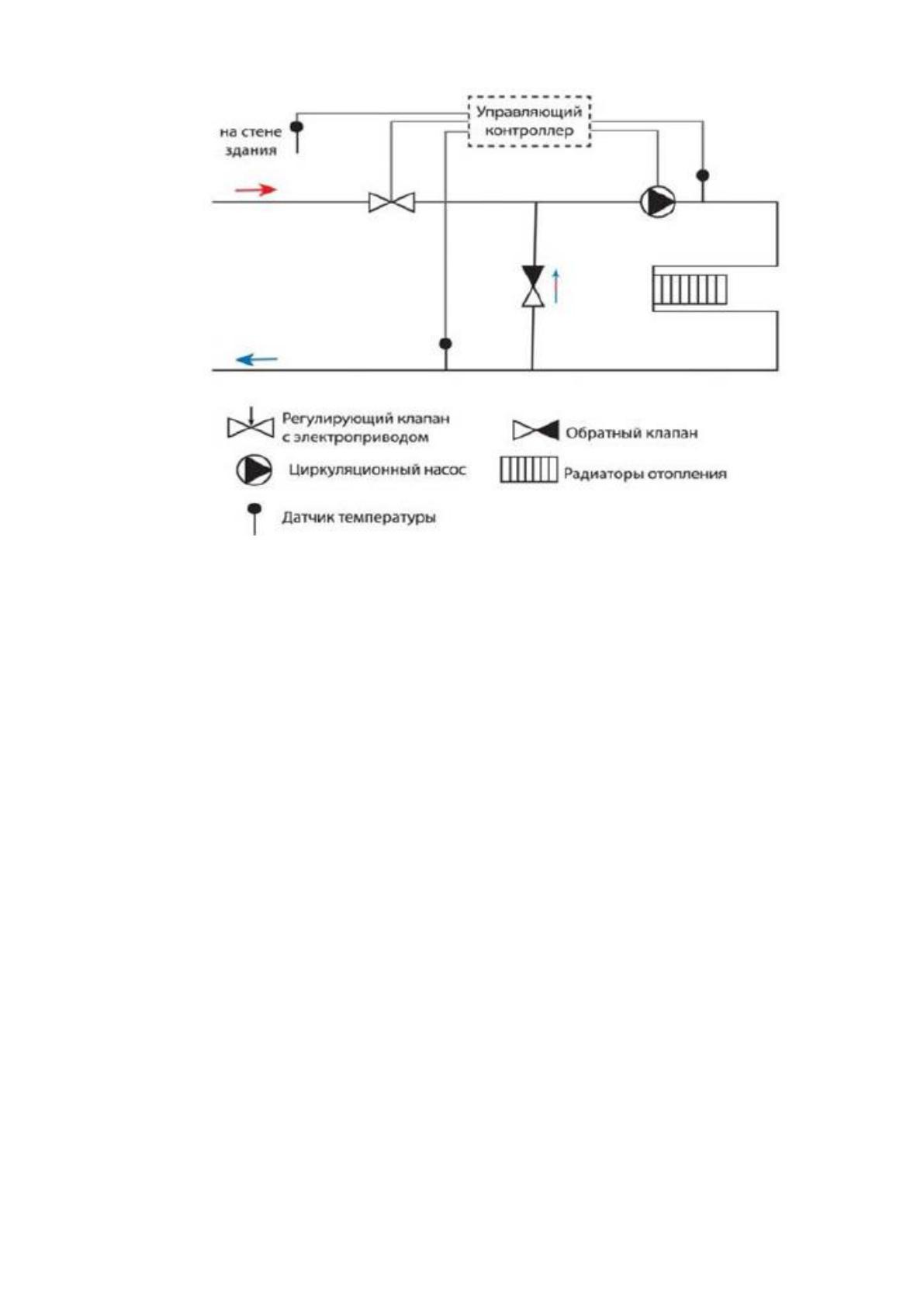

Рис. 1.2. Схема индивидуального теплового пункта с контроллером,
регулирующим клапаном и циркуляционным насосом
Цели и задачи автоматизации.
Одной из важнейших характеристик современного теплового пункта
является присутствие приборов учета тепловой энергии, что в настоящее
время предусмотрено современными строительными нормами и правилами.
В тепловом пункте необходимо размещать оборудование, арматуру,
устройства защиты и контроля, автоматизации и управления, с помощью
которых выполняют [1]:
- регулировку температуры теплоносителя в соответствии с погодными
условиями;
- регулирование и контроль параметров;
- учет тепловых нагрузок, затрат теплоносителя и конденсата;
- регулирование расхода теплоносителя;
- защиту местной системы теплоснабжения от внезапного повышения
температуры или давления теплоносителя;
- комбинированное тепловое обеспечение с применением тепловой
энергии от альтернативных источников.
18
1.3. Общее описание объекта проектирования. Техническое задание на
разработку системы автоматизации теплового пункта
Рассматриваемое административное здание имеет следующие
габаритные размеры в плане: 84,018,0 м.
Высота этажей составляет 3,0 м.
Поэтажная связь осуществляется лестницами.
На первом этаже расположены следующие помещения: просторный
вестибюль, через который имеются выходы на лестничную клетку и в
коридоры; рабочие кабинеты, административные помещения, помещения для
обслуживающего персонала, медпункт, помещение охраны, а также мужской
и женский санузлы.
На втором этаже расположены следующие помещения: рабочие
кабинеты, кабинеты для проведения переговоров, архив, лаборантская,
кабинет для просмотра фильмов, входные группы, буфет для персонала и
посетитлей, компьютерные классы.
Предусмотрены мужской и женский санузлы.
На третьем и последкющем этажах располагаются рабочие кабинеты.
Также предусмотрены мужской и женский санузлы на каждом этаже.
Технико-экономические показатели представлены в таблице 1.1.
Таблица 1.1
Технико-экономические показатели здания
Показатель
Значение
Площадь участка застройки, м. кв.
13280
Этажность, эт
3
Общая площадь, м. куб.
4311,1
Строительный объем, м. куб.
25674,6
В отделке помещений применены качественные, долговечные
материалы, имеющие паспорта соответствия, сертификаты пожарной и
санитарно-гигиенической безопасности.
19
Двери внутренние – пластиковые, металлические и деревянные.
Полы
- вестибюли, холлы, комнаты отдыха, коридоры, и подсобные
помещения, тамбуры, лестничные клетки, технические помещения,
санузлы,– плитка керамическая.
- кабинеты и залы - линолеум.
- гаражи, камеры временного содержания – бетонные.
Потолки
- вестибюли, холлы, коридоры, кабинеты, гардеробы и столовая -
подвесной потолок типа Армстронг;
- лестничные клетки, венткамеры, зоны безопасности, комнаты
персонала, кабинеты, тамбуры, служебные помещения, технические
помещения, раздевалки, - подшивной потолок ГКЛ и окраска водо-
дисперсионной краской по ГКЛ;
- душевые, санузлы, комнаты уборочного инвентаря, комнаты отдыха -
подшивной потолок ГКЛВ и окраска водо-дисперсионной краской по ГКЛВ.
Стены и перегородки
- лестничные клетки, технические помещения, тамбуры, зоны
безопасности, служебные помещения, раздевалки, вестибюли, холлы,
гардеробы, коридоры, столовая – ГКЛ и окраска водо-дисперсионной
краской;
- душевые, санузлы, комнаты уборочного инвентаря, комнаты отдыха –
глазурованная керамическая плитка.
20
Техническое задание на разработку системы автоматизации
теплового пункта
Таблица 1.2
Техническое задание на проектирование и монтаж автоматизированной
системы управления технологическим процессом (АСУ ТП) для ИТП
Номер
Наименование
объекта
Автоматизированный ИТП
1.
Географическое
положение объекта
РФ, г. Саратов
2.
Заказчик
Управляющая компания офисного центра
3.
Проектная
организация
-
4.
Основание для
проектирования
-
5.
Стадийность
проектирования
Проектные работы выполняются в одну стадию
6.
Вид строительства
Автоматизированный ИТП
7.
Цели выполнения
работ
Оптимизация затрат на персонал c
обеспечением безопасной эксплуатации
центральных тепловых пунктов без постоянного
присутствия обслуживающего персонала;
Снижение потерь при распределении
тепловой энергии и улучшение качества
теплоснабжения;
Минимизация инвестиционных затрат.
Повышение оперативности управления
теплоэнергетическими объектами;
21
Продолжение таблицы 1.2
8.
Исходные данные
Тип регулирования – качественно-количественное.
Расчетная температура наружного воздуха –
минус 27°С;
Температурный график тепловой сети:
В подающем трубопроводе тепловой сети
(T1) – 130°С (со срезкой на 110°С;
В обратном трубопроводе тепловой сети (Т2)
– +70 °С.
В точке излома +2,5 (и летний режим):
В подающем трубопроводе тепловой сети
(Т1) – +70 °С;
В обратном трубопроводе тепловой сети (Т2)
– +30 °С;
Рабочее давление – 1,6 МПа.
Система отопления (для ЦТП с независимым
контуром сиситемы отопления или узлом
смешения):
Температуры теплоносителя во вторичном
контуре (в подающем Т21/обратном Т22
трубопроводах) – 95/70 °С;
Рабочее давление – 1,6 МПа.
Система ГВС:
Температура холодной воды (В1) – 5 °С;
Температура воды на нужды ГВС (Т3) – 60
°С;
Химический анализ исходной водопроводной воды
(холодная вода) Саратовского ТУТСа:
Жесткость общая, мг-экв./дм
3
– 4,08
рН – 6,97
Железо, мг/дм
3
– 213,00
Сульфаты, мг/дм3 – 140,45
Хлориды, мг/дм3 – 32,42
22
Продолжение таблицы 1.2
9.
Применяемые нормы
проектирования и
строительства
Проектную документацию выполнить в
соответствии:
Федеральный закон № 184-ФЗ от 27.12.02 г.
«О техническом регулировании»
Федеральный закон № 384-ФЗ от 30.12.09 г.
«Технический регламент о безопасности зданий и
сооружений»
Распоряжение Правительства Российской
Федерации от 21.06.10 г. №1047-р «Перечень
национальных стандартов и сводов правил (частей
таких стандартов и сводов правил), в результате
применения которых на обязательной основе
обеспечивается соблюдение требований
Федерального закона «Технический регламент о
безопасности зданий и сооружений»»
10.
Границы проводимых
работ
Работы ограничиваются зданием ИТП.
11.
Объем работ
Данный проект предусматривает проектирование
оборудования ИТП и включает в себя:
Проектные работы, выполняемые в одну
стадию;
Поставка необходимого оборудования и
материалов;
Монтажные работы, включающие в себя:
1) Установка в помещении ИТП электрического
щита автоматики (далее ЩА) с контроллером;
2) Прокладку электрического кабеля от
силового щита к ЩА;
3) Установку на трубопроводах т/сети (Т1)
регулирующих клапанов подачи количества
теплоносителя:
a) В системе отопления (только для ИТП с
независимым контуром отопления или узлом
23
Продолжение таблицы 1.2
b) В системе горячего водоснабжения (далее
ГВС);
c) На части объектов ранее был произведен
монтаж системы регулирования температуры
теплоносителя в ИТП типа АРТ-05 .
Предпочтительно, чтобы ее элементы
(регулирующие клапана и датчики температуры)
были использованы при создании новой системы;
4) Установку и подключение к контроллеру
датчиков температуры:
a) Подающий трубопровод теплоносителя Т1;
b) Обратный трубопровод теплоносителя Т2.
c) Подающий трубопровод ГВС Т3;
d) Циркуляционный трубопровод ГВС Т4;
Дополнительно для ЦТП с независимым контуром
отопления или узлом смешения:
e) Подающий трубопровод отопления Т21;
f) Обратный трубопровод отопления Т22;
5) Установку и подключение к контроллеру
датчиков температуры:
a) Подающий трубопровод теплоносителя Т1;
b) Обратный трубопровод теплоносителя Т2.
c) Подающий трубопровод ГВС Т3;
d) Циркуляционный трубопровод ГВС Т4;
e) Ввод холодной воды (на нужды ГВС) В1;
Дополнительно для ЦТП с независимым контуром
отопления или узлом смешения:
f) Подающий трубопровод отопления Т21;
g) Обратный трубопровод отопления Т22;
6) Только для ЦТП с независимым контуром
отопления или узлом смешения: установку на
наружной стене здания ЦТП и подключение к
контроллеру датчика температуры воздуха;
24
Продолжение таблицы 1.2
7) Установку системы контроля состояния
(включения/выключения) насосов:
a) Подключение к контроллеру сигнальных
кабелей (от пускателя);
b) Установку электроконтактных
гидравлических реле.
8) Установку и подключение к контроллеру
охранной сигнализации проникновения в
помещение ИТП, в составе:
a) Датчика открытия входной двери;
b) Датчика движения.
9) Подключение, при наличии технической
возможности (определяется проектом), к
контроллеру датчиков расхода (расходомеров):
a) Теплоносителя;
b) Расхода холодной воды на нужды ГВС;
c) Подпитки системы отопления (только для
ИТП с независимым контуром отопления);
10) В исключительных случаях (определяются
проектом), при «тупиковой» схеме подачи ГВС
потребителю (т.е. при отсутствии трубопроводов
циркуляции ГВС (Т4)), в ИТП организуется
локальная система циркуляции ГВС, с монтажом
циркуляционного трубопровода диаметром Ду15
мм. и установкой циркуляционного насоса
минимальной мощности;
11) Программирование BMS (разработка
приложений).
12) Программирование контроллера;
13) Пусконаладочные работы;
14) Обучение персонала, включая обучение
программированию контроллеров;
15) Подключение ЦТП к системе
25
Продолжение таблицы 1.2
диспетчеризации по существующим линиям связи
(сотовая связь либо проводной интернет). Тип
линий связи по каждому конкретному объекту будет
уточнен в ходе проектирования.
16) Создание системы диспетчерского контроля
и управления, обучение эксплуатационного и
обслуживающего персонала;
17) Вывоз строительного мусора;
Полный применяемые технические решения, а
также детальный перечень проводимых работ по
каждому ЦТП должен быть уточнен на этапе
проектирования.
Требования к
устанавливаемому
оборудованию и ПО:
12.
Система
автоматического
регулирования,
удаленного
управления и
диспетчеризации
Система автоматизации ИТП должна быть
построена на базе программируемых логических
контроллеров и вспомогательных модулей к ним;
Предпочтительно, чтобы основные
компоненты системы автоматизации ИТП
(контроллеры, регулирующие клапаны с
приводами, датчики температуры и т.п.)
изготавливались (поставлялись) одним
производителям.
Контроллер и его вспомогательные элементы
(модули ввода/вывода, коммуникационные модули,
трансформаторы, блоки питания и т.п.) должны
быть смонтированы в щите управления.
Минимальный класс защиты контроллера – IP20 (в
щите автоматики – IP54).
Диапазон рабочих температур -40...70 °C.
