2.6. Разработка схем подключения оборудования
Основное электропитание шкафов автоматики и контроля АСУТП
осуществляется от сети переменного тока 1 категории напряжением ~220В.
На схеме предусмотрено питание всех электропотребителей системы
автоматизации. Все цепи, приведенные на электрической схеме, имеют
маркировку.
Обозначение устройств на принципиальной электрической схеме
следующее:

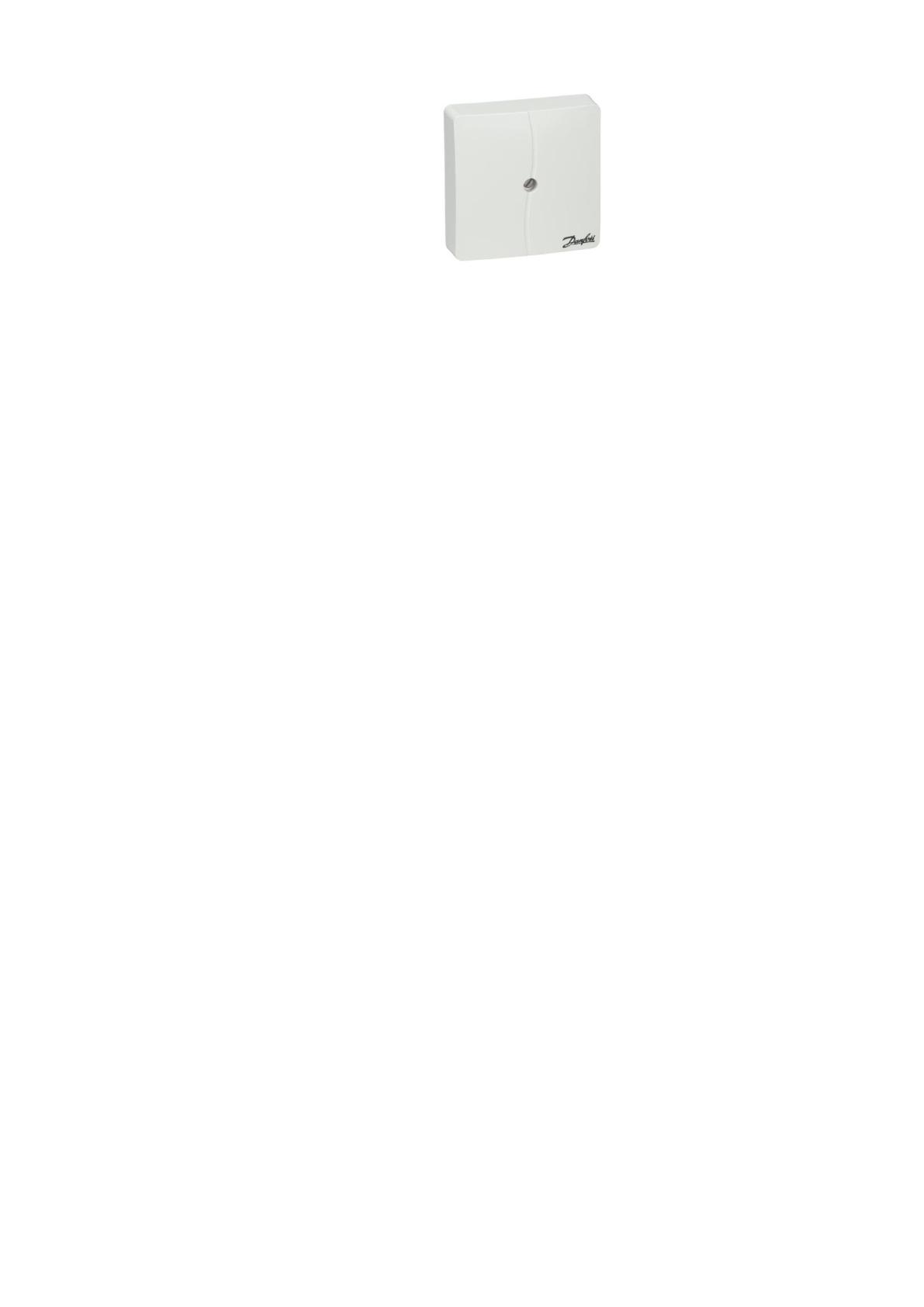

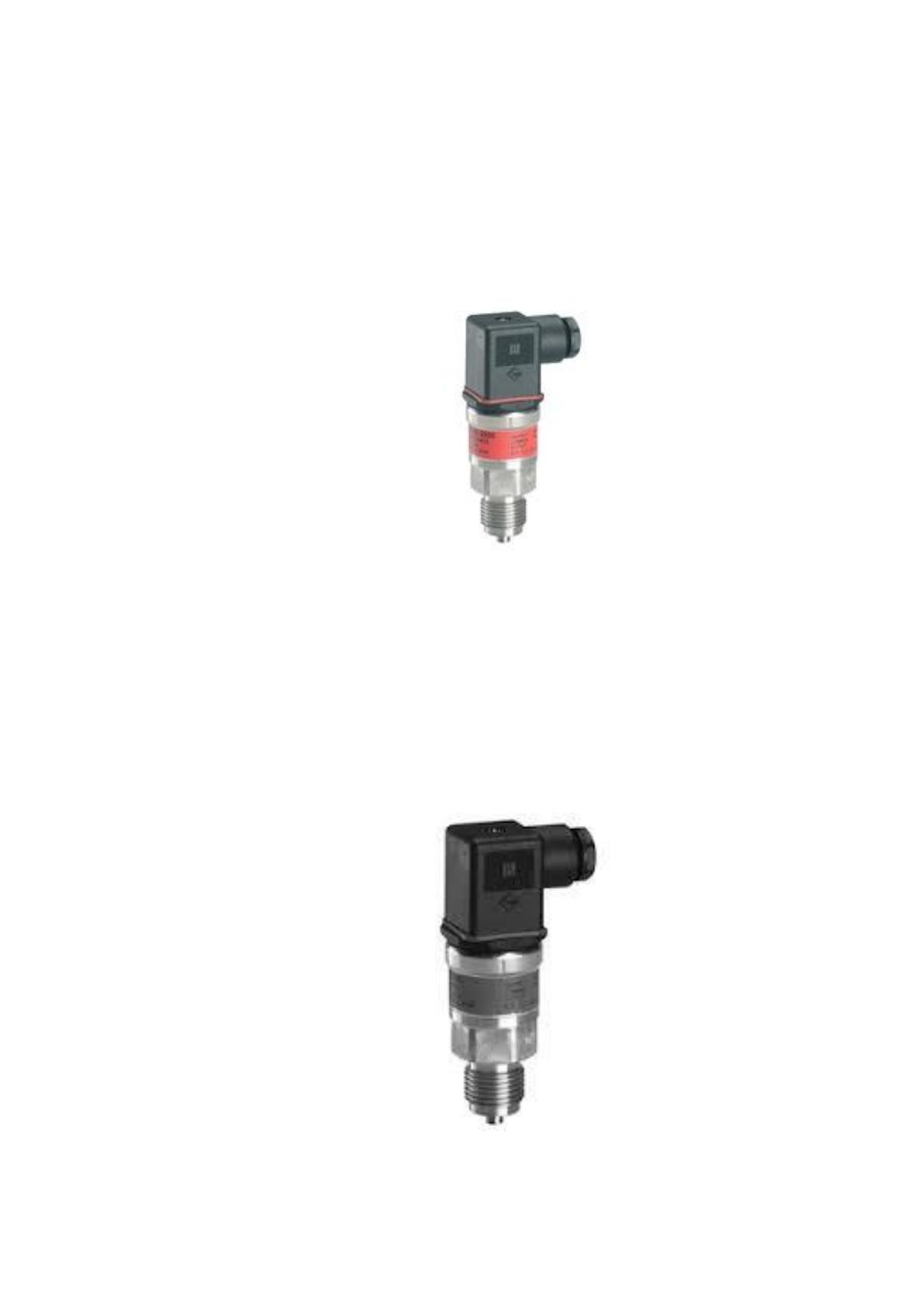

А1 - первичные измерительные преобразователи
А2 - задатчики регулируемых параметров.
А3 – регулирующий контроллер Siemens Simatic S7 -200.
А4 - усилитель типа ПБР-3А.
А5 - блок управления ручного типа БРУ-42.
А6 - исполнительный клапан типа МЭО - 800/25 - 0,25 - 92К.
А7 - указатель положения ДУП-М.
Сбор и обработка информации о величине параметров
технологического процесса выполняется с помощью измерительного
преобразователя A1.
Модуль ввода позволяет преобразовывать аналоговые
унифицированные токовые сигналы в цифровые коды, поступающие на
плату центрального процессора CPU 414-4H.
После этого процессор преобразовывает эти сигналы в соответствии с
расчетным алгоритмом управления и передает цифровой сигнал на модуль
вывода дискретных сигналов SM-422, где происходит переработка этого кода
в управляющий дискретный сигнал -24 В, который поступает на блок
ручного управления А5, предназначенного для управления цепями
коммутации.
