72
2) Принцип периодичности. На протяжении всего установленного
бюджетного периода действует неизменность процедур
бюджетирования и установленных целевых нормативов (лимитов,
показателей). Хронологическими периодами бюджетирования
принимаются;
3) Принцип существенности. В бюджетах должна представляться только
существенная информация. Существенной считается информация,
которая может оказать влияние на принятие управленческих решений;
4) Принцип сопоставимости. Для сопоставления фактической и плановой
информации должны выполняться следующие правила: использование
единых классификаторов и справочников в бюджетной и учетной
системах; отсутствие неоднозначной интерпретации статей;
единообразная трактовка экономической сущности статей и показателей
в бюджетной и учетной системах;
5) Принцип вложенности. Принцип вложенности структуры бюджетов
заключается в построении бюджетов верхних уровней путем
консолидации статей из бюджетов нижних уровней.
Таким образом, система планирования материально-технических
ресурсов будет представлять собой совокупность взаимосвязанных,
основанных на принципах построения системы бюджетирования и
соответствующих регламентах и положениях систематических действий
участников процесса бюджетирования, направленных на своевременное и
полное достижение ее целей.
Контроль исполнения планов по производству включает в себя
следующие виды:
1) Текущий (предварительный) контроль – проверка соответствия
планируемой производственной операции параметрам утвержденного
бюджета, соблюдения установленных правил и процедур до ее
совершения. Процедуры предварительного контроля используются в
процессе исполнения бюджета;
73
2) Последующий контроль – проведение после завершения бюджетного
периода проверок выполнения установленных показателей бюджета, а
также достоверности предоставляемой информации по исполнению
бюджета.
Планирование материально-технической базы не может
рассматриваться отдельно без автоматизации. Одной из наиболее
распространенных программ, служащих для автоматизации планирования
материально-технических ресурсов является SAP.
Планирование, построенное в системе SAP позволит реализовать
следующие направления:
1) Работа всех участников бюджетного процесса с единым решением для
планирования, консолидации и формирования управленческого пакета
отчетности по исполнению бюджета;
2) Автоматизации Бюджетной модели: планирование «снизу – вверх» (от
магазинов до совета директоров), «сверху – вниз» (стратегический
императив совета директоров, который существует в настоящее время),
реализация алгоритмов расчета показателей, распределений, сценарных
условий, секвестирования и др.;
3) Автоматизации бизнес-процесса ввода, согласования и утверждения
бюджетов согласно регламенту бюджетирования;
4) Интеграции с учетными системами;
5) Автоматизация всех бюджетных и отчетных форм процесса
бюджетирования;
6) Обеспечения версионности и многовалютности планирования;
7) Управления ролями и полномочиями пользователей, аудита данных;
8) Блокировки данных утвержденных бюджетов.
Например, SAP может решить основные проблемы возникающие в
системе планирования и реализации закупочной деятельности. Общий
список выявленных проблем в бизнес-процессе «Закупки оборудования для
производства» приведен в табл. 9.
74
Таблица 9
Основные проблемы, возникающие в бизнес-процессе «Закупки
оборудования для производства»
Этапы
Проблемы
Планирование
1. Необходимость ответственного подхода к планированию
закупочной деятельности;
2. Отсутствие методологии планирования деятельности в
закупочной деятельности.
3. Отсутствие системы мониторинга и оценки экономической
эффективности принимаемых решений (в аспекте
планирования и влияния на последующую деятельность);
4. Отсутствие взаимосвязи планирования закупки и системы
бюджетирования на предприятия (общая проблема для
всех крупных компаний, когда отделу закупок выделяется
общий бюджет без отнесения сумм по отдельным
категориям оборудования или с условным разделением
сумм)
Заключение контракта
1. Неправильное оформление документов на закупку
2. Отсутствие преференций;
3. Недостаток информации об ответственных лицах
потенциального поставщика;
4. Недостаток общей информации о поставщиках.
Исполнение контракта
1. Недостаточное внимание к мониторингу и системе
контроля за исполнением поставки;
2. Отсутствие экспертизы по поставке;
3. Ошибки в оформлении поставки (технической и
юридической стороны сделки) со стороны потенциального
поставщика.
Новая схема системы планирования материально-технической базы,
являющаяся частью SAP может решить проблемы в закупках
производственного оборудования.
Как сказано выше, целью повышения эффективности системы
планирования в сегменте закупок производственного оборудования должно
стать повышение гибкости организационной системы, увеличение
оперативности принятия управленческих решений, снижение факторов риска
в системе и повышение рентабельности.
75
3.2. Расчет капиталовложений на внедрение проекта
Стоимость электроснабжения рассматриваемого многоэтажного
жилого здания складывается из следующих составляющих:
- стоимость проектно-изыскательских работ с учетом согласования
проекта с необходимыми службами;
- стоимость оборудования системы электроснабжения;
- стоимость монтажных работ;
- стоимость пусконаладочных работ.
По каталогам и согласно [42] определяется стоимость оборудования.
Стоимость группы однотипных электроприемников определяется по
формуле
С
об
= n
ед
· С
ед.об.
; (3.1)
где n
ед
– количество однотипных электроприемников, шт; (либо длина
кабельной линии, м);
С
ед.об.
– стоимость единицы электрооборудования, рублей.
так, например, стоимость автоматического выключателя ВА51-39,
устанавливаемого в ТП составляет 11005 рублей [42], тогда стоимость всех
автоматических выключателей ВА51-39 в системе электроснабжения
многоэтажного жилого здания составляет
С
об
= 2 · 11005 = 22010 рублей.
Полная стоимость электрооборудования системы электроснабжения
многоэтажного жилого здания определяется по формуле
С
обΣ
= ΣС
об.
. (3.2)
С
обΣ
= 3321780,5 рублей = 3,32 млн рублей.
При данном расчете не учитывается стоимость розеток, выключателей
и люстр так как каждый собственник устанавливает то оборудование,
которое он хочет, а их стоимость может различаться в десятки и даже в сотни
раз.
76
Таблица 3.1
Стоимость электрооборудования системы электроснабжения многоэтажного
жилого здания
Наименование электроприемника
Единица
измерения
Кол-во
Стоимость
за единицу,
рублей
Стоимость
всего,
рублей
Автоматический выключатель ВА51-39
шт
2
11005
22010
Кабель AВБбШВнг 4х150
м
1000
547
547000
Щит ГРЩ
компл
1
260000
260000
Щит АВР
компл
1
85000
85000
Щит ЩА
компл
1
8000
8000
Щит ЩППУ
компл
1
12000
12000
Щит ЩС1
компл
1
8000
8000
Щит этажный
компл
54
8000
432000
Щит ЩО
компл
1
9000
9000
Сталь полосовая
м
160
52
8320
Кабель ВВГнг-LS 3х1,5
м
14210
26,5
376565
Кабель ВВГнг-LS 3х2,5
м
22775
39,5
899612,5
Кабель ВВГнг-LS 3х6
м
2430
121,
294030
Кабель ВВГнг(А)-FRHF 5х1,5
м
40
111,0
4440
Кабель ВВГнг(А)-FRHF 5х2,5
м
65
148,0
9620
Кабель КГ-5х1,5
м
20
57,5
1150
Кабель ВВГнг-LS 5х1,5
м
6
70,5
423
Кабель ВВГнг-LS 5х4
м
85
162,0
13770
Кабель ВВГнг-LS 5х10
м
220
329,0
72380
Кабель ВВГнг-LS 5х16
м
10
606,0
6060
Кабель ВВГнг-LS 5х35
м
200
1262,0
252400
ИТОГО
3321780,5
Стоимость проектно-изыскательских работ с учетом согласования
проекта с необходимыми службами принимается исходя из стоимости
проектирования С
пр.уд
= 150 руб/м
2
, так как площадь этажа исследуемого
многоэтажного жилого здания составляет 1080 м
2
, то площадь всего
многоэтажного жилого здания составляет F = 10800 м
2
. Тогда Стоимость
проектно-изыскательских работ определяется по формуле:
С
пр
= С
пр.уд
· F; (3.3)
С
пр
= 150 · 10800 = 1620000 рублей = 1,62 млн руб.
77
Стоимость монтажных работ необходимо определять путем
составления сметной документации в специальных сметных программах,
однако так как возможности составить сметы в данных программах нет, то
стоимость монтажных работ принимается в процентном соотношении от
стоимости оборудования по формуле
С
монт
= 30 % · С
обΣ
; (3.4)
С
монт
= 30 % · 3321780,5 = 996534,2 рублей.
Стоимость пусконаладочных работ также необходимо определять
путем составления сметной документации в специальных сметных
программах, однако так как возможности составить сметы в данных
программах нет, то стоимость монтажных работ принимается в процентном
соотношении от стоимости оборудования по формуле
С
ПНР
= 10 % · С
обΣ
; (3.5)
С
ПНР
= 10 % · 3321780,5 = 332178,05 рублей.
Таким образом, суммарные капиталовложения в проект составляют
К = С
обΣ
+ С
пр
+ С
монт
+ С
ПН
; (3.6)
К = 3321780,5 + 1620000 + 996534,2 + 332178,05 = 6270483 рубля =
= 6,27 млн рублей.
3.3. Разработка мероприятий по охране труда
Заземление. Уравнивание потенциалов.
В электрощитовой на стене закрепляется главная шина заземления к
которой подсоединяются:
- общее заземляющее устройство в виде контура вокруг здания;
- ввод водопровода;
- ввод теплотрассы;
- кабельный лоток в подвале;
- PE шины главного распредщита (ГРЩ).
78
Все корпуса электрощитов необходимо заземлить жёлто-зеленым
проводом через РЕ-шину, расположенную в этих щитах.
Общее заземляющее устройство электроустановки здания выполняется
совмещённым с молниезащитным контуром заземления и сопротивление
заземляющего устройства не должно превышать 10 Ом. Все провода
уравнивания потенциала должны иметь изоляцию жёлто-зелёного цвета. Во
всех квартирах осуществляется дополнительное уравнивание потенциалов
путём прокладки одножильного кабеля (МК-2,5) с жёлто-зелёной изоляцией
от PE-шины этажного щита и его подсоединения к корпусу ванны и далее к
трубам горячей и холодной воды.

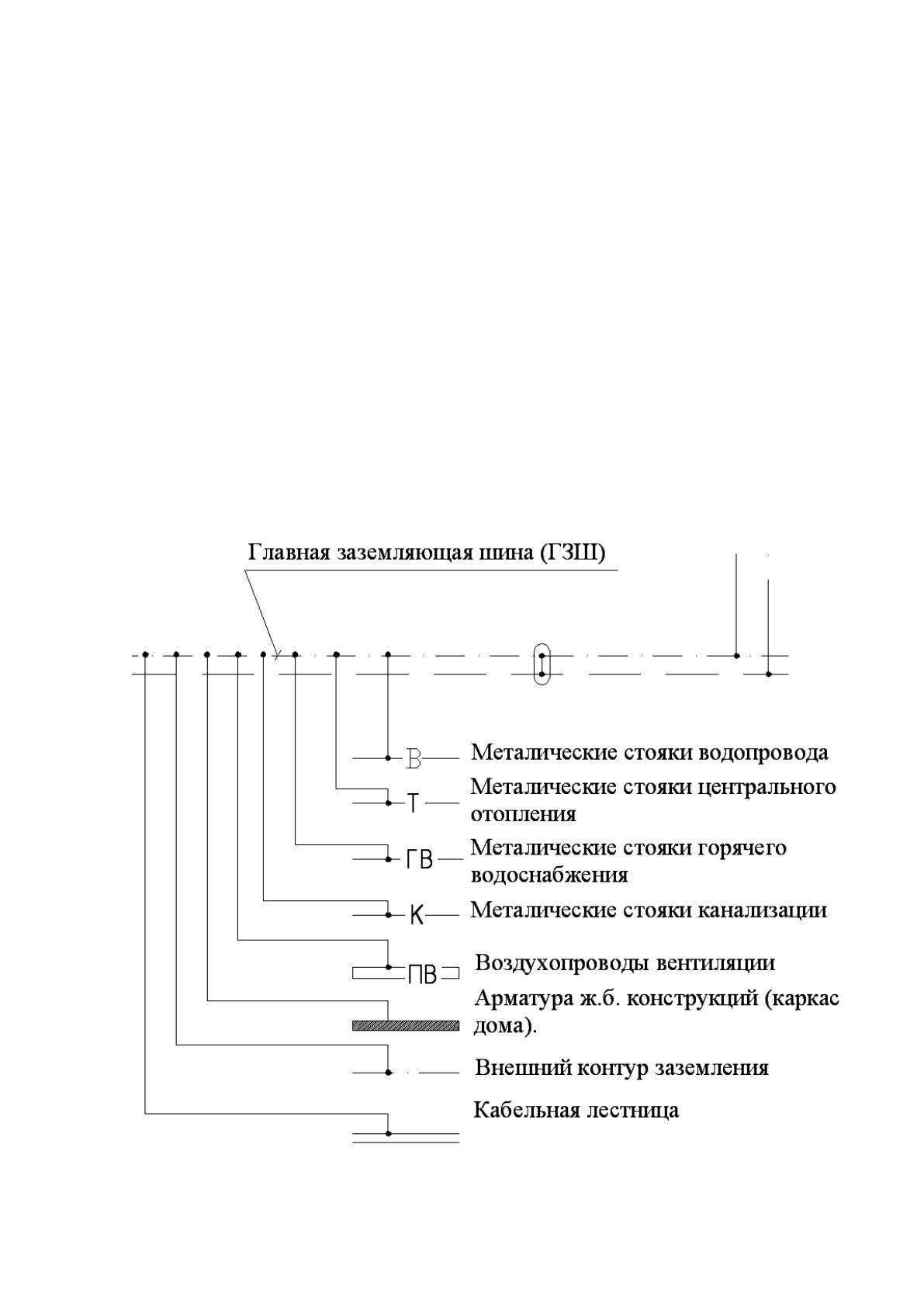

Схема заземления многоэтажного жилого здания представлена на
рисунке 3.1.
Рисунок 3.1. Схема заземления многоэтажного жилого здания
79
Молниезащита
Проектируемое многоэтажное жилое здание согласно [23] относится к
4-му уровню защиты. В качестве молниеприёмника запроектирована
молниеприёмная сетка из алюминиевого провода Rd10mm. На выступающих
конструкциях крыши (вентблоки) устанавливаются 1,5 -метровые штыри
соединяющиеся с сеткой с помощью универсальных зажимов. Крепление
провода молниезащиты и спуски по стенам осуществляются специальными
крепёжными держателями с промежутком в 1.0м. По внешним стенам
здания прокладываются токоотводы и соединяются с заземляющим
контуром. Заземляющий контур молниезащиты представляет собой
замкнутый контур проложенный на глубине 0,7 м вокруг здания со штырями
длиной 4,5 м. Для строительства молниезащиты предусматривается
использовать сертифицированную продукцию фирмы BETTERMANN,
отвечающую международным нормам IEC 61024-1.
Схема молниезащиты жилого дома представлена на рисунке 3.2.
80
Рисунок 3.2. Схема молниезащиты жилого дома
81
Охрана труда
При строительстве жилого дома на электромонтажников возможно
воздействие следующих опасных и вредных факторов согласно ГОСТ
12.0.003-80 ССБТ «Опасные и вредные производственные факторы.
Классификация» [5].
- расположение рабочего места вблизи перепада по высоте 1,3 м и
более. Возможен риск получения травмы в результате падения работника при
выполнении работ на высоте при отсутствии или неисправности ограждения,
неприменении СИЗ от падения с высоты - пояса предохранительного, при
использовании случайных предметов, подставок при проведении работ на
высоте; также существует риск получения травмы падающими с высоты
предметами при нахождении в опасной зоне производства работ,
неприменении средств защиты головы - каски и т.д.
- повышенный уровень шума на рабочем месте. Существует риск
снижения остроты слуха (может вызвать профессиональное заболевание),
нарушения функционального состояния сердечно-сосудистой и нервной
систем при неприменении средств зашиты органов слуха в зонах с
повышенным уровнем шума.
- повышенное значение напряжения в электрической цепи, замыкание
которой может произойти через тело человека. Возможен риск поражения
электрическим током в случае выхода из строя заземления токоведущих
частей электрооборудования, пробоя электроизоляции, неисправности
пусковых устройств, при неприменении средств зашиты, несоблюдении
правил по электробезопасности и т.д.
- движущиеся машины и механизмы. Возможен риск получения травмы
при наезде транспорта в результате нарушения правил дорожного движения,
при нахождении в зоне работы грузоподъемных механизмов и т.д.
- подвижные части производственного оборудования. Существует
риск получения травмы вращающимися и движущимися частями
оборудования (насосов, компрессоров, аппаратов воздушного охлаждения,
