2.6. Выбор щитового оборудования и автоматических выключателей
Автоматические выключатели необходимо выбирать по
номинальному напряжению, а также по номинальному току
автоматического выключателя и теплового расцепителя и, т.е.
U
ном.АВ
≥ U
ном
, (2.13)
I
н.т.р.
> k
т.р.
· I
Р
, (2.14)
где I
н.т.р.
– номинальный ток теплового расцепителя
k
т.р.
- коэффициент теплового расцепителя, для одного потребителя
k
т.р.
= 1,25, для группы потребителей k
т.р.
= 1,15, для всего здания k
т.р.
= 1,1.
Расчетные токи в линиях трехфазных потребителей и щитов
определяются по формуле
(2.15)
где U
ном
– номинальное напряжение электроустановок, U
ном
= 380 В;
cosφ – коэффициент мощности.
Расчетный ток в группах определяется по формуле
(2.16)
где U
ном
– номинальное напряжение электроустановок, U
ном
= 220 В;
Для защиты человека от поражения электрическим током при его
прикосновении к токоведущим частям, оказавшимся под напряжением,
используется в качестве единственного средства защиты защитное
отключение типа УЗО, на ток срабатывания не менее 30 мА и время
срабатывания до 100 мс. Номинальный ток устанавливаемого УЗО должен
быть рассчитан на нагрузку данной группы и быть больше номинального
тока теплового расцепителя автоматического выключателя данной группы.
56
В качестве примера рассматривается выбор автоматического
выключателя, устанавливаемого в ГРЩ для защиты первого стояка первого
подъезда.
U
ном.АВ
≥ U
ном
,
U
ном.АВ
= 400 В ≥ U
ном
= 380 В.
Расчетные токи первого стояка первого подъезда равен
номинальный ток теплового расцепителя определяется из неравенства (2.11)
I
н.т.р.
> 1,15 · 90,1 = 103,6 А,
принимается к установке автоматический выключатель ВА47-125 хар. С с
током расцепителя I
н.т.р.
= 125 А, производства компании «TDM»,
номинальный ток данного выключателя составляет I
ном
= 125 А [41].
Аналогично выполняется выбор остальных автоматических
выключателей в системе электроснабжения многоэтажного жилого здания.
Результаты расчета сведены в таблицу 2.1.
Для некоторых групп необходима установка магнитных пускателей.
Магнитные пускатели необходимо выбирать по номинальному напряжению,
а также по номинальному току:
U
ном.МП
≥ U
ном
, (2.17)
I
н.МП.
> I
Р
. (2.18)
Так, например, для пожарного насоса рабочего ПН1 с номинальным
напряжением 380 В, номинальным током 1,4 А выбирается магнитный
пускатель ПМ12-010220 со следующими параметрами:
U
ном.МП
= 380 В; I
н.МП.
= 10 А.
а значит, магнитный пускатель выбран верно.
Аналогично выполняется выбор остальных магнитных пускателей в
системе электроснабжения многоэтажного жилого здания. Результаты
расчета сведены в таблицу 2.1.
57
Таблица 2.1
Выбор автоматических выключателей многоэтажного жилого здания
Защищаемый объект
Параметр сети
k
т.р.
Параметры автоматического
выключателя
Дополнительное
устройство на группе
(УЗО либо пускатель)
Р
Р
,
кВт
cosφ
S
р
,
кВА
I
р
, А
Марка
I
ном.АВ
,
А
I
т.р.
,
А
Марка
I, А
1
2
3
4
5
6
7
8
9
10
11
Квартира
Ввод
10
0,98
10,22
46,45
1,15
ВА47-29 хар. С
63
63
Освещение
0,5
1
0,50
2,27
1,25
ВА47-29 хар. В
63
10
АД12 30 мА
16
Розетки в комнатах
1,45
0,96
1,51
6,87
1,25
ВА47-29 хар. В
63
16
АД12 30 мА
25
Розетки на кухне
2,5
0,96
2,60
11,84
1,25
ВА47-29 хар. В
63
16
Стиральная машина
1,3
0,96
1,35
6,16
1,25
ВА47-29 хар. В
63
16
Электроплита
4,25
1
4,25
19,32
1,25
ВА47-29 хар. В
63
32
АД12 30 мА
40
ЩППУ
Ввод
1,4
0,8
1,75
2,7
1,15
ВА47-29 хар. С
63
10
Пожарный насос рабочий ПН1
0,75
0,8
0,94
1,4
1,25
ВА47-29 хар. С
63
6
ПМ12-010220
10
Пожарный насос резервный ПН2
0,75
0,8
0,94
1,4
1,25
ВА47-29 хар. С
63
6
ПМ12-010220
10
Пожарная задвижка АЗП1
0,2
0,8
0,25
0,4
1,25
ВА47-29 хар. С
63
6
ПМ12-010220
10
Пожарная задвижка АЗП2
0,2
0,8
0,25
0,4
1,25
ВА47-29 хар. С
63
6
ПМ12-010220
10
Насос погружной НП1
0,45
0,8
0,56
0,9
1,25
ВА47-29 хар. С
63
6
Цепи управления
-
-
-
-
-
ВА47-29 хар. В
63
6
ЩС1
Ввод
2,1
0,9
2,33
3,5
1,15
ВА47-29 хар. С
63
25
Воронки с электроподогревом
0,06
1
0,06
0,3
1,25
ВА47-29 хар. В
63
6
АД12 30 мА
10
ЯТП-250/220/36
0,25
1
0,25
1,1
1,25
ВА47-29 хар. В
63
6
ЯТП-250/220/36
0,25
1
0,25
1,1
1,25
ВА47-29 хар. В
63
6
58
Продолжение таблицы 2.1
1
2
3
4
5
6
7
8
9
10
11
ЯТП-250/220/36
0,25
1
0,25
1,1
1,25
ВА47-29 хар. В
63
6
Зачистные устройства мусоропроводов
2,1
0,9
2,33
10,6
1,25
ВА47-29 хар. В
63
16
Освещение лифтовых шахт
1,5
1
1,50
6,8
1,25
ВА47-29 хар. В
63
10
ЩА
Ввод
1
1
1,00
1,5
1,15
ВА47-29 хар. С
63
10
Освещение помещения лифта,
мусоросборочной камеры третьего подъезда
0,24
1
0,24
1,1
1,25
ВА47-29 хар. В
63
6
Освещение этажного коридора третьего
подъезда
0,36
1
0,36
1,6
1,25
ВА47-29 хар. В
63
6
ПМ12-010220
10
Освещение площадки мусоропровода в
третьего подъезда и входа в подъезд
0,4
1
0,40
1,8
1,25
ВА47-29 хар. В
63
6
ПМ12-010220
10
Освещение помещения лифта,
мусоросборочной камеры второго подъезда
0,24
1
0,24
1,1
1,25
ВА47-29 хар. В
63
6
Освещение этажного коридора второго
подъезда
0,36
1
0,36
1,6
1,25
ВА47-29 хар. В
63
6
ПМ12-010220
10
Освещение площадки мусоропровода в
второго подъезда и входа в подъезд
0,4
1
0,40
1,8
1,25
ВА47-29 хар. В
63
6
ПМ12-010220
10
Освещение помещения лифта,
мусоросборочной камеры первого подъезда
0,24
1
0,24
1,1
1,25
ВА47-29 хар. В
63
6
Освещение этажного коридора первого
подъезда
0,36
1
0,36
1,6
1,25
ВА47-29 хар. В
63
6
ПМ12-010220
10
Освещение площадки мусоропровода в
первого подъезда и входа в подъезд
0,4
1
0,40
1,8
1,25
ВА47-29 хар. В
63
6
ПМ12-010220
10
К сумеречному выключателю
-
-
-
-
-
ВА47-29 хар. В
63
6
ЩО
Ввод
4,3
0,98
4,4
6,7
1,15
ВА47-29 хар. В
63
20
59
Продолжение таблицы 2.1
1
2
3
4
5
6
7
8
9
10
11
Освещение правой части подвала первого
подъезда
0,85
1
0,85
3,9
1,25
ВА47-29 хар. В
63
10
Освещение левой части подвала первого
подъезда
0,84
1
0,84
3,8
1,25
ВА47-29 хар. В
63
10
Освещение правой части подвала второго
подъезда
0,84
1
0,84
3,8
1,25
ВА47-29 хар. В
63
10
Освещение левой части подвала второго
подъезда
0,84
1
0,84
3,8
1,25
ВА47-29 хар. В
63
10
Освещение правой части подвала третьего
подъезда
0,84
1
0,84
3,8
1,25
ВА47-29 хар. В
63
10
Освещение левой части подвала третьего
подъезда
0,84
1
0,84
3,8
1,25
ВА47-29 хар. В
63
10
Освещение мусоропровода первого
подъезда
0,84
0,95
0,88
4,0
1,25
ВА47-29 хар. В
63
10
Освещение коридоров первого подъезда с
первого по пятый этажи
0,5
0,95
0,53
2,4
1,25
ВА47-29 хар. В
63
10
Освещение коридоров первого подъезда с
шестого по девятый этажи
0,5
0,95
0,53
2,4
1,25
ВА47-29 хар. В
63
10
Освещение мусоропровода второго
подъезда
0,84
0,95
0,88
4,0
1,25
ВА47-29 хар. В
63
10
Освещение коридоров второго подъезда с
первого по пятый этажи
0,5
0,95
0,53
2,4
1,25
ВА47-29 хар. В
63
10
Освещение коридоров второго подъезда с
шестого по девятый этажи
0,5
0,95
0,53
2,4
1,25
ВА47-29 хар. В
63
10
Освещение мусоропровода третьего
подъезда
0,84
0,95
0,88
4,0
1,25
ВА47-29 хар. В
63
10
60
Продолжение таблицы 2.1
1
2
3
4
5
6
7
8
9
10
11
Освещение коридоров третьего подъезда с
первого по пятый этажи
0,5
0,95
0,53
2,4
1,25
ВА47-29 хар. В
63
10
Освещение коридоров третьего подъезда с
шестого по девятый этажи
0,5
0,95
0,53
2,4
1,25
ВА47-29 хар. В
63
10
Телевизионный усилитель
0,05
1
0,05
0,2
1,25
ВА47-29 хар. В
63
6
Блок питания домофона
0,05
1
0,05
0,2
1,25
ВА47-29 хар. В
63
6
Кабели электроподогрева
0,78
1
0,78
3,5
1,25
ВА47-29 хар. В
63
6
АД12 30 мА
16
АВР
Ввод 1
20,3
0,69
29,2
44,4
1,15
ВА47-29 хар. С
63
63
Ввод 2
20,3
0,69
29,2
44,4
1,15
ВА47-29 хар. С
63
63
Щит ЩА
3
1
3,00
4,6
1,15
ВА47-29 хар. С
63
16
Щит ЩАИТП
3
0,65
4,62
7,0
1,15
ВА47-29 хар. С
63
16
Щит ЩППУ
1,4
0,8
1,75
2,7
1,15
ВА47-29 хар. С
63
16
Лифт 1-го подъезда
5,5
0,65
8,46
12,9
1,25
ВА47-29 хар. С
63
25
Лифт 2-го подъезда
5,5
0,65
8,46
12,9
1,25
ВА47-29 хар. С
63
25
Лифт 3-го подъезда
5,5
0,65
8,46
12,9
1,25
ВА47-29 хар. С
63
25
ГРЩ
Ввод 1
228,9
0,98
233,57
355,3
1,1
ПН-2-400
400
400
Ввод 2
228,9
0,98
233,57
355,3
1,1
ПН-2-400
400
400
Первый стояк первого подъезда
58,05
0,98
59,23
90,1
1,15
ВА47-125 хар. С
125
125
Второй стояк первого подъезда
58,05
0,98
59,23
90,1
1,15
ВА47-125 хар. С
125
125
Первый стояк второго подъезда
58,05
0,98
59,23
90,1
1,15
ВА47-125 хар. С
125
125
Второй стояк второго подъезда
58,05
0,98
59,23
90,1
1,15
ВА47-125 хар. С
125
125
Первый стояк третьего подъезда
58,05
0,98
59,23
90,1
1,15
ВА47-125 хар. С
125
125
Второй стояк третьего подъезда
58,05
0,98
59,23
90,1
1,15
ВА47-125 хар. С
125
125
ЩС1
2,1
0,9
2,33
3,5
1,15
ВА47-29 хар. С
63
32
УСПД2064М
0,05
1
0,05
0,2
1,25
ВА47-29 хар. С
63
6
ЩО
4,3
0,98
4,4
6,7
1,15
ВА47-29 хар. С
63
25
61

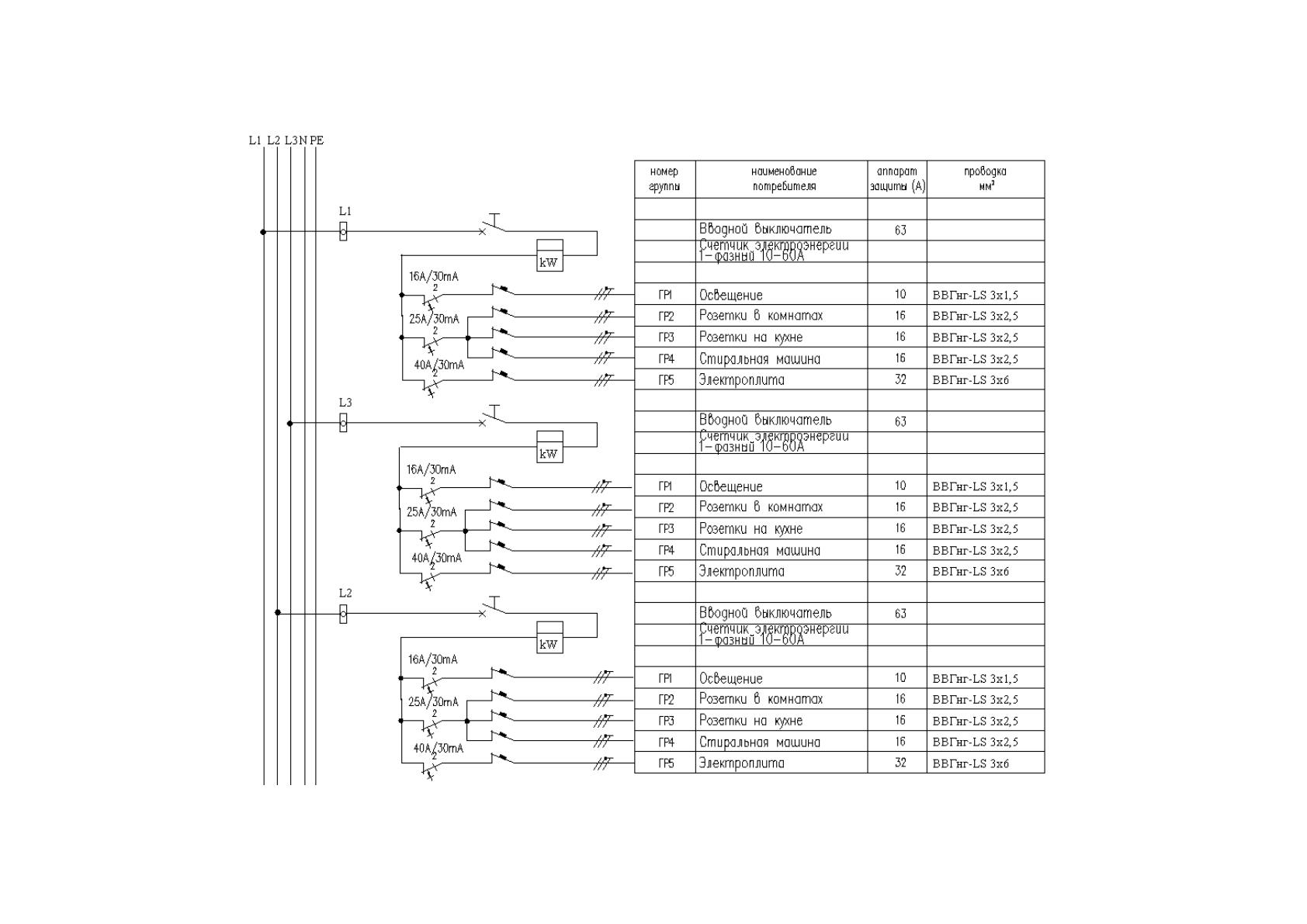

Схема щита ЩС1 представлена на рисунке 2.3.
Рисунок 2.3. Схема щита ЩС1

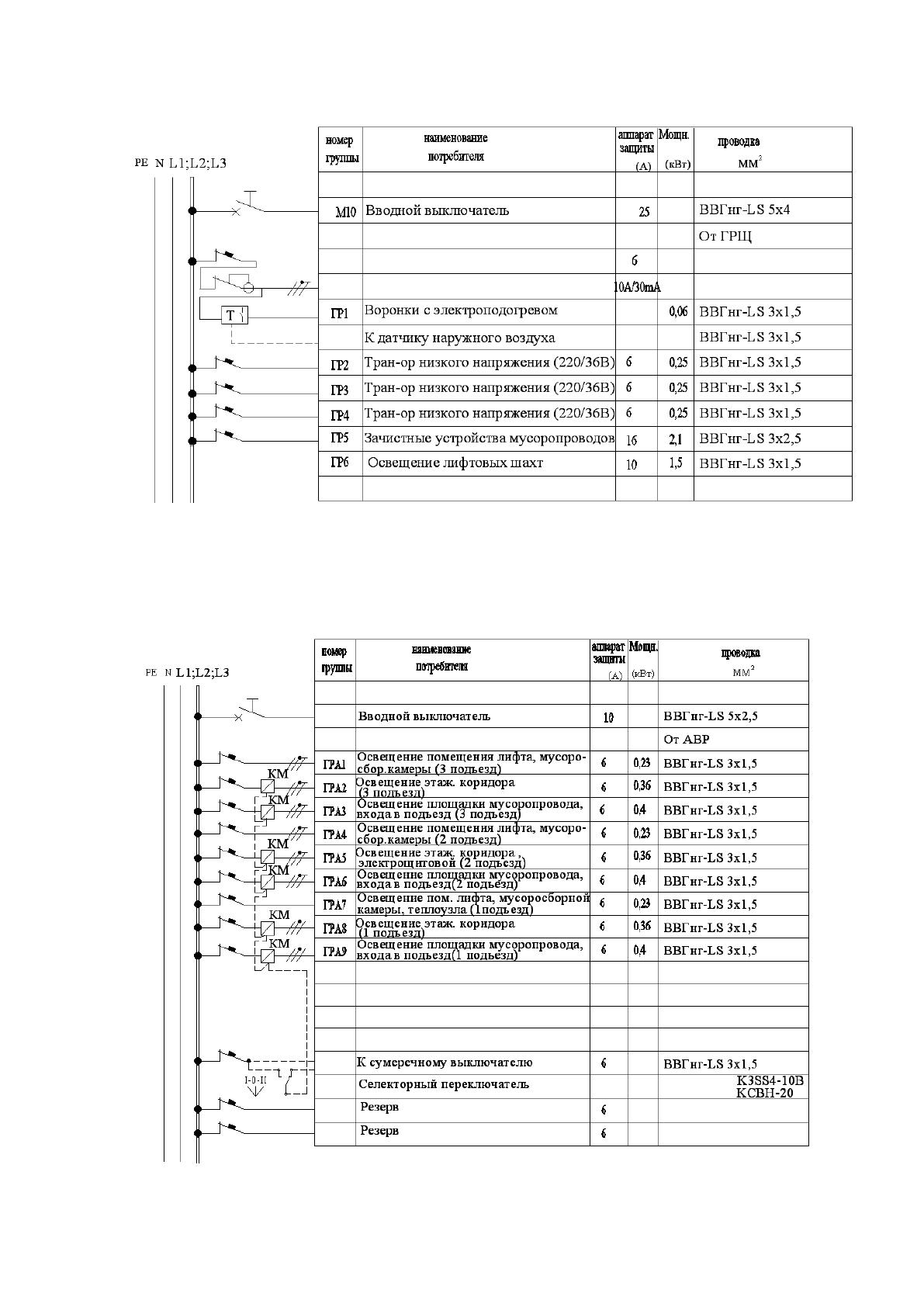

Схема щита ЩА представлена на рисунке 2.4.
Рисунок 2.4. Схема щита ЩА
62
Схема щита ЩППУ представлена на рисунке 2.5.
Рисунок 2.5. Схема щита ЩППУ

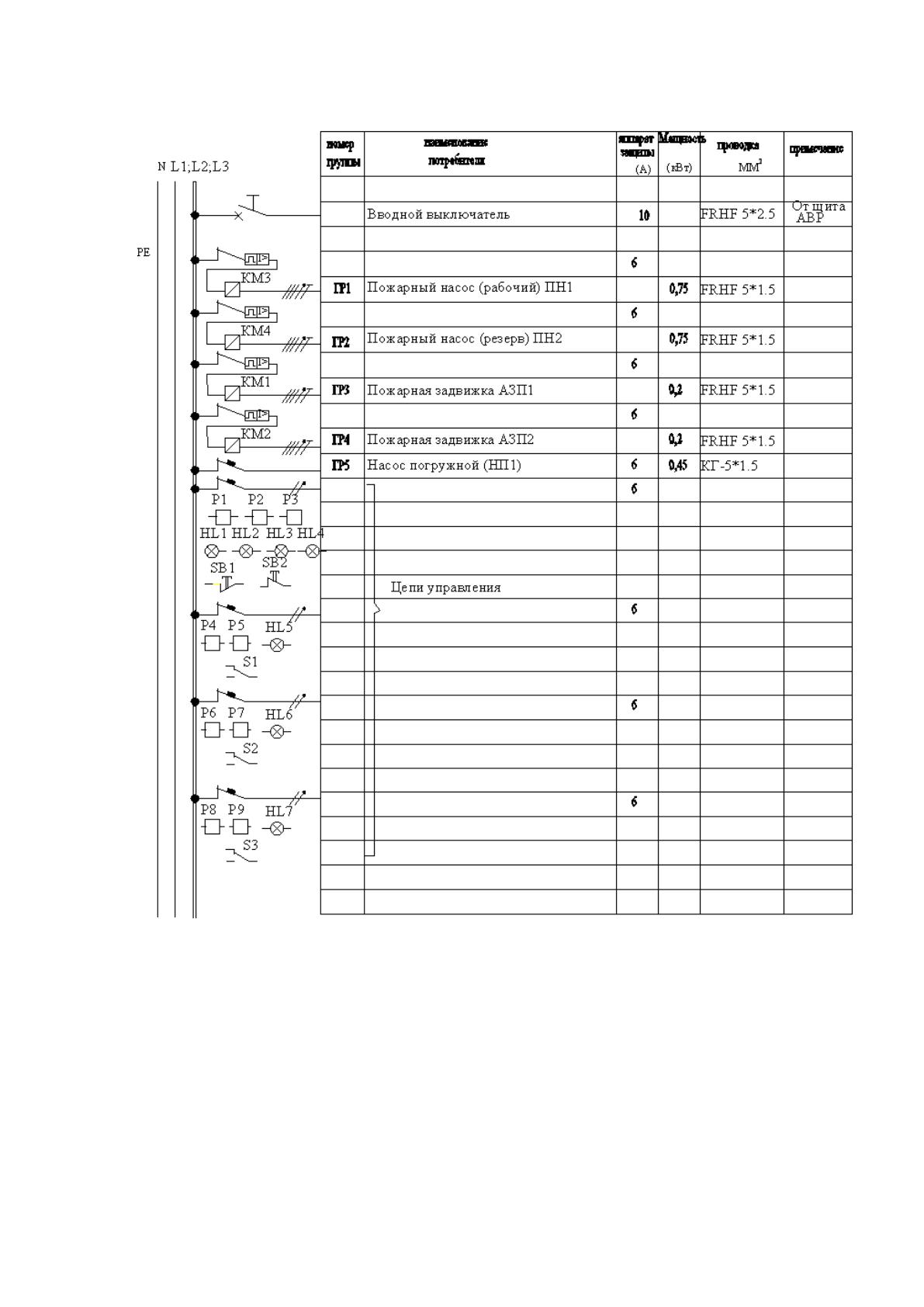

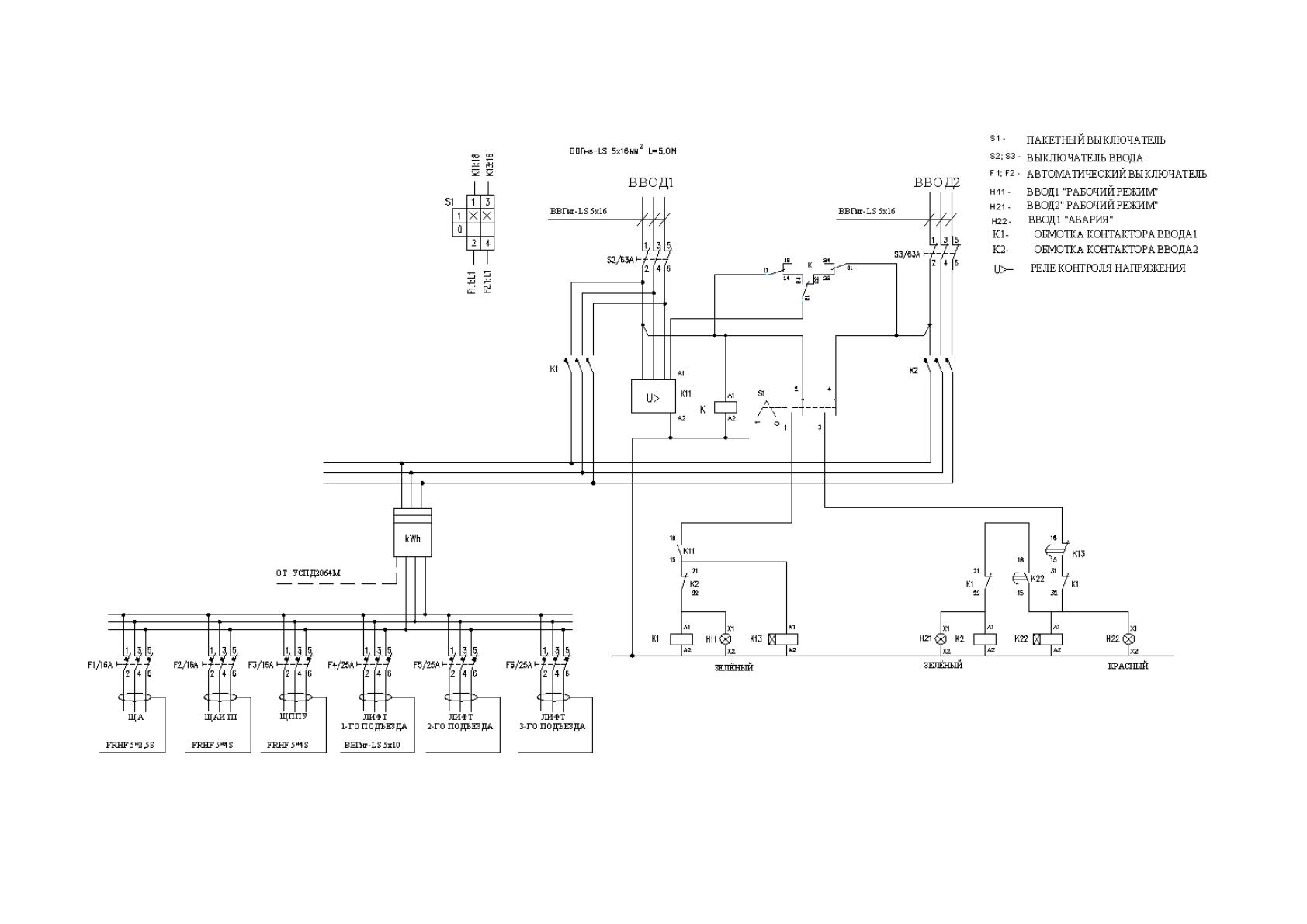

Схема этажного щита и схема АВР многоэтажного жилого здания
представлены на рисунках 2.6 и 2.7.
63
Рисунок 2.6. Схема этажного щита
64
Рисунок 2.7. Схема АВР многоэтажного жилого здания
