Анализ электрооборудования мест общего пользования
многоэтажного жилого здания
Электрооборудование мест общего пользования многоэтажного жилого
здания относится ко второй и первой категории. Ко второй категории
относится:
- питание телевизионного усилителя, мощностью 0,05 кВт;
- блок питания домофона, мощностью 0,05 кВт;
- кабели электроподогрева OPTIHEAT25, суммарной мощностью 0,78
кВт;
- воронки с электроподогревом, мощностью 0,06 кВт;
- три понижающих трансформатора ЯТП-250/220/36, мощность
каждого из которых составляет 0,25 кВт (рисунок 1.7);

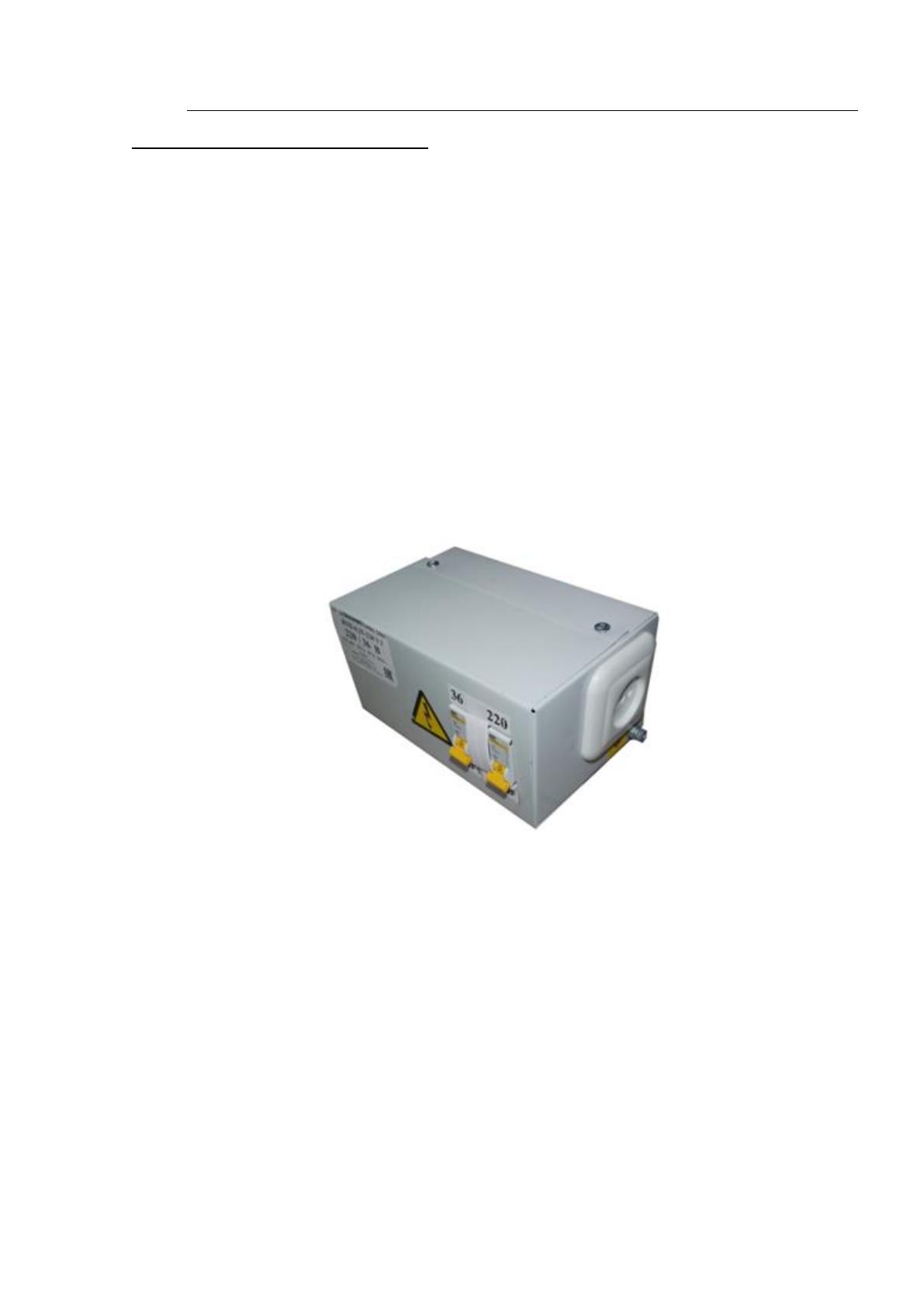

Рисунок 1.7. Ящик с понижающим трансформатором ЯТП-250/220/36
Понижающие трансформаторы ЯТП-250/220/36 предназначены для
питания местного или ремонтного освещения, а также для подключения
переносных светильников и инструмента. В рассматриваемом многоэтажном
жилом здании ZNG устанавливаются в электрощитовой, тепловом узле и
комнате противопожарных устройтсв.
У ящиков ЯТП разборный металлический корпус, внутри которого
установлены:
37
а) однофазный понижающий трансформатор ОСО-0,25 мощность
которого составляет 250 Вт;
б) автоматические выключатели ВА47-29;
в) розетка.
Технические характеристики понижающих трансформаторов ЯТП-
250/220/36
а) Вид установки: навесной
б) Габаритные размеры (ВхШхГ): 127 мм х230 мм х 142 мм.
в) Количество вводов: 2 отверстия диаметром 14 мм.
г) Номинальная частота питающей сети: 50 Гц.
д) Номинальное напряжение изоляции: 600 В.
е) Максимальный ток короткого замыкания: 4,5 кА.
ж) Климатическое исполнение согласно ГОСТ 15150-69: УХЛ4.
з) Степень защиты согласно ГОСТ 14254-80: IP30.
и) Система заземления: TN-C, TN-S.
к) Масса: 6,0 кг.
- зачистные устройства мусоропроводов мощностью 2,1 кВт (рисунок
1.8).
Технически е характеристики зачистного устройства мусоропроводов:
а) пылевлагозащищенное и взрывобезопасное исполнение
электродвигателя привода (IP 54). Наличие стационарного аварийного
механизма ручного перемещения узла прочистки с усилием на рукоятке 25 Н
(2,5 кгс);
б) грузоподъемность привода 250 кг;
в) защита от КЗ и перегрузки электрического двигателя;
г) система отключения всего электрического оборудования в нерабочее
время и во время проведения ремонтных и профилактических работ;
д) электрическое оборудование привода и заземление соответствуют
ПБ 10-382 и ПУЭ. Работа привода возможна только во время непрерывнонр
нажатия на кнопку пульта управления;
38
е) конструкция привода соответствует требованиям 2.8.3-2.8.5 ПБ 10-
382 и обеспечивает намотку на барабан стального каната, длина которого
соответствует высоте многоэтажного жилого здания;
ж) канат оцинкованный на всю длину, диаметром 2 мм;
з) скорость перемещения прочистного узла 10-15 м/мин;
и) электрический привод механизма перемещения очистного элемента
устройства автоматически отключается в момент достижения верхнего
положения и в случае превышения предельной нагрузки.

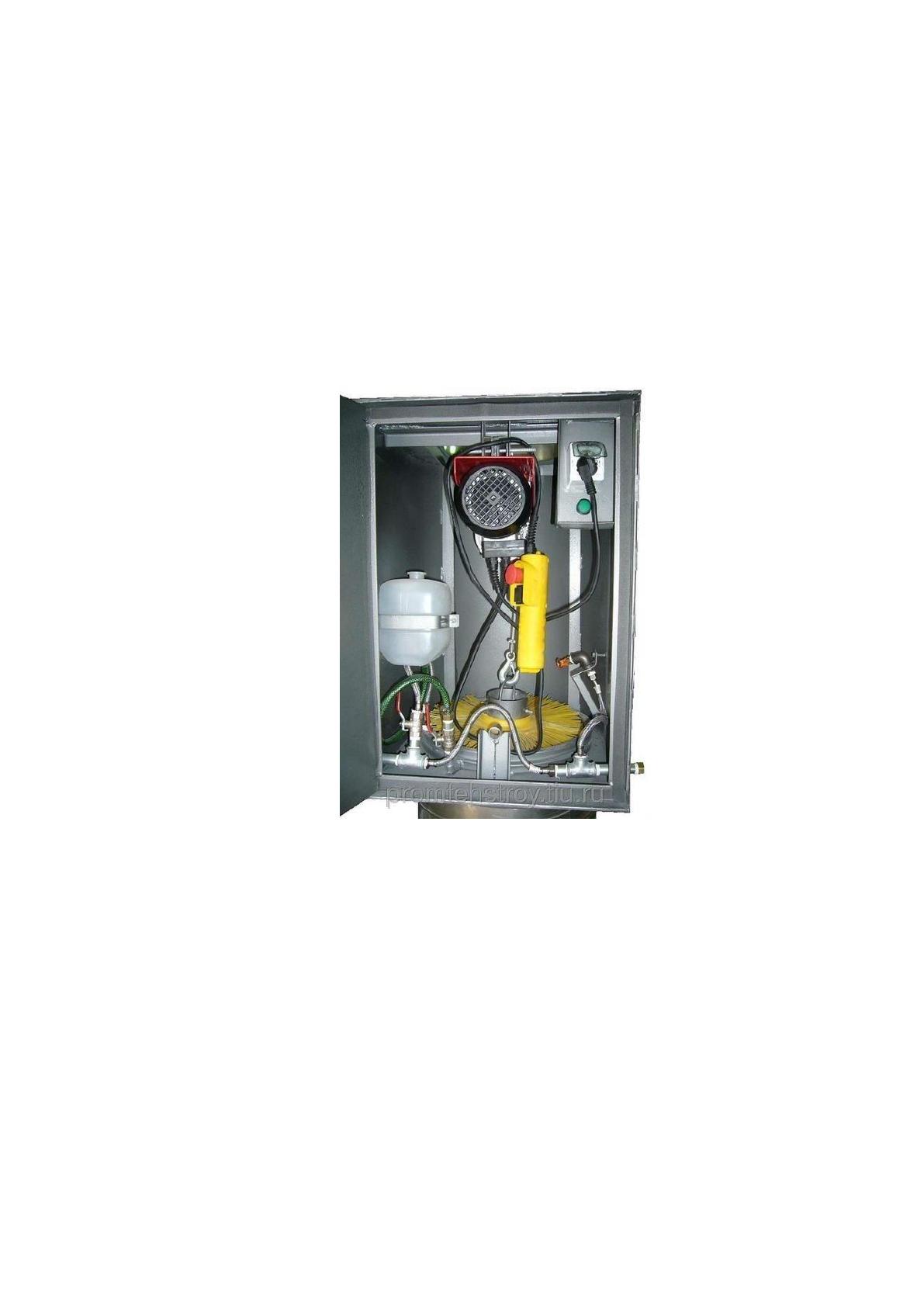

Рисунок 1.8. Зачистное устройство мусоропровода
К потребителям первой категории относятся:
- два пожарных насоса, мощностью 0,75 кВт, один рабочий и один
резервный (рисунок 1.9);
39

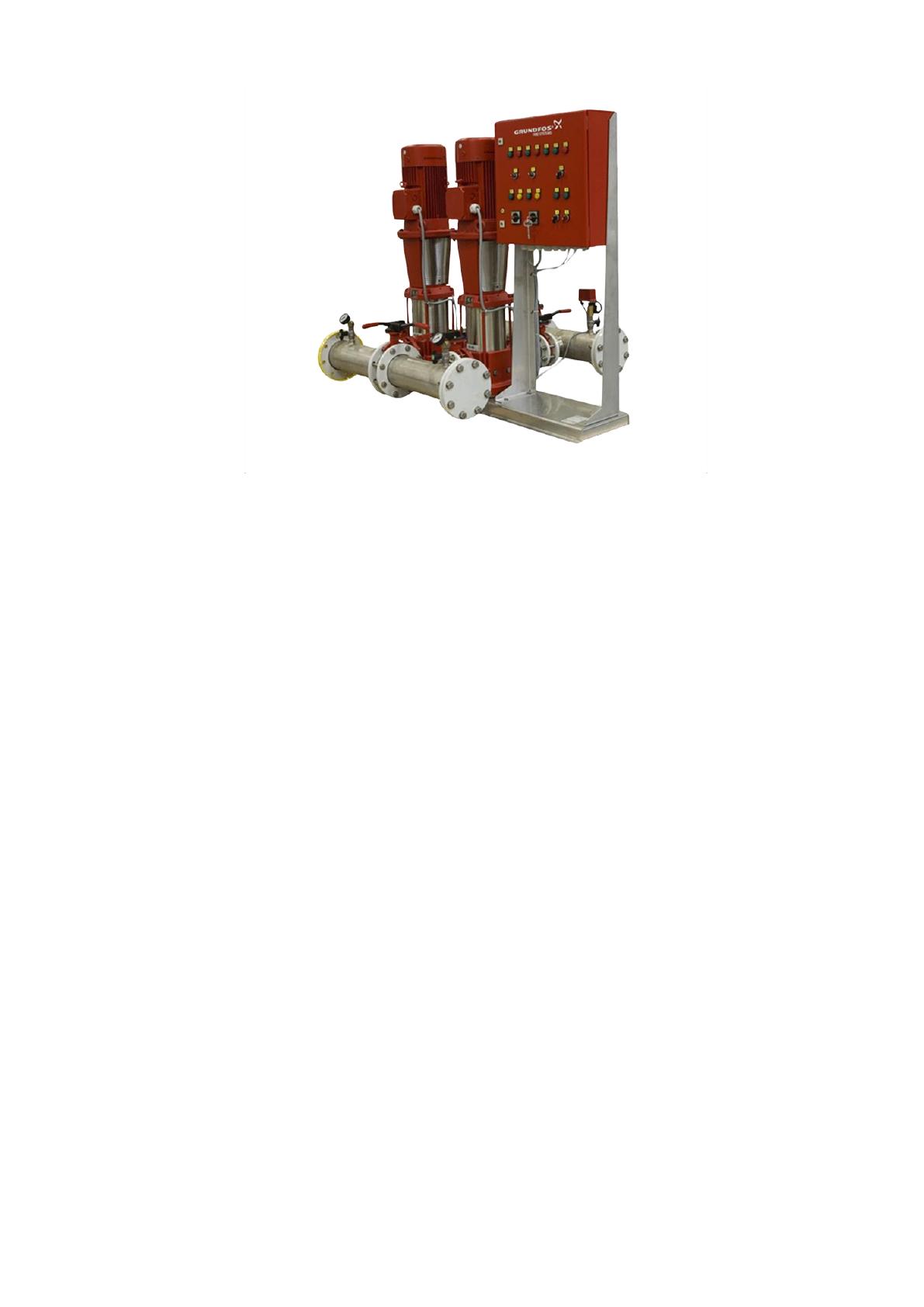

Рисунок 1.9. Пожарные насосы
- две пожарные задвижки, мощностью 0,2 кВт;
- насос погружной, мощностью 0,45 кВт;
Схема управления пожаротушением в многоэтажном жилом здании
представлена на рисунке 1.10.
40

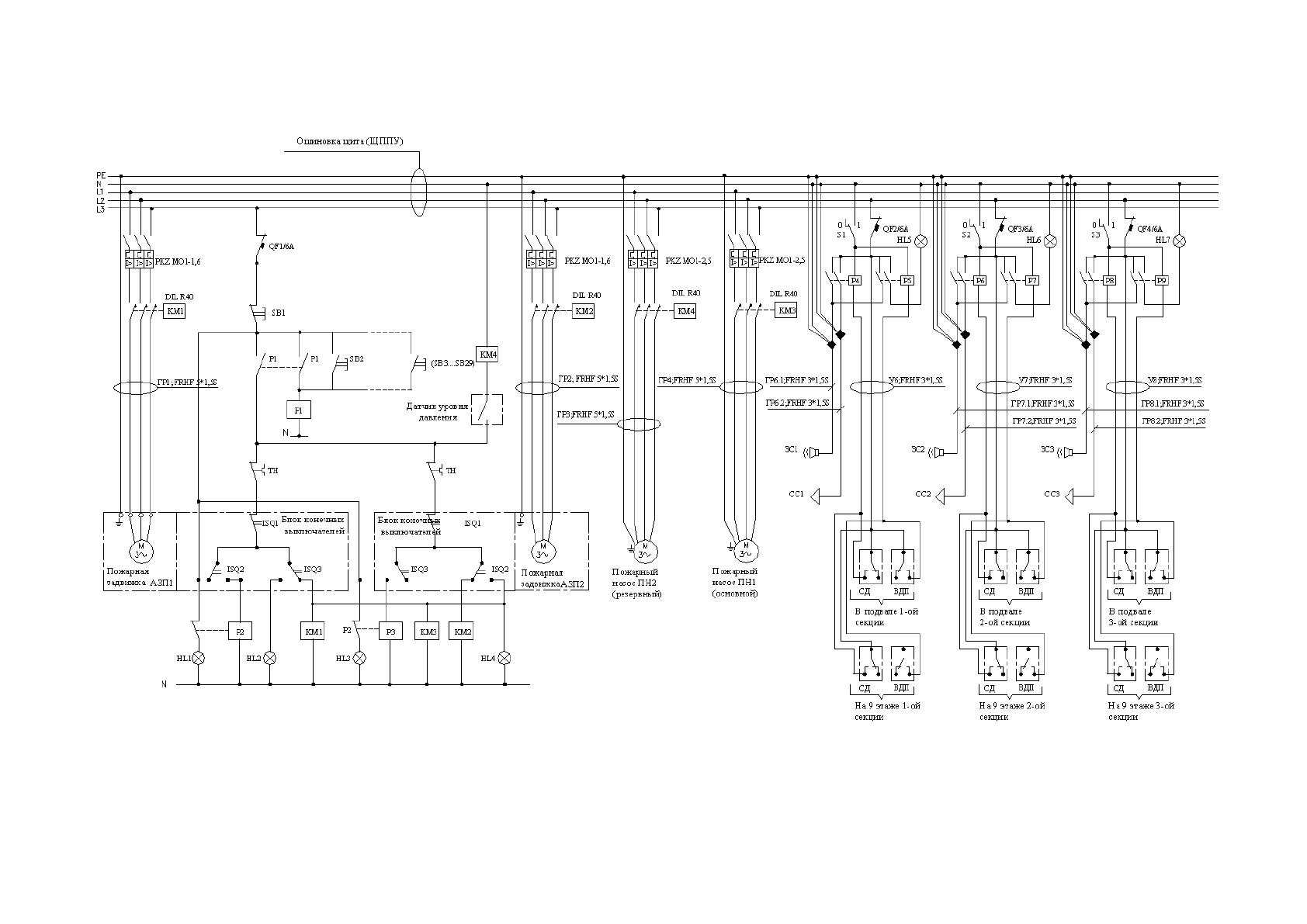

Рисунок 1.10. Схема управления пожаротушением в многоэтажном жилом здании
41
На рисунке 1.10 применены следующие обозначения:
HL2; HL4 – сигнальная лампа «задвижка открыта»;
HL1; HL3 - сигнальная лампа «задвижка закрыта»;
SB1 - Кнопка останова системы пожаротушения;
SB2 - Кнопка местного пуска системы пожаротушения;
SB3....SB29 - Кнопки дистанционного пуска системы пожаротушения;
КМ1; КМ2 - Пусковые контакторы пожарных задвижек;
Р1; Р2; Р3;Р4;Р5;Р6;Р7;P8;P9 - Промежуточные реле;
КМ3; КМ4 - Пусковые контакторы пожарных насосов;
S1; S2 - Двухпозиционный выключатель (отключение тревоги);
HL5; HL6 - Вентили спринклерных трубопроводов закрыты;
СД - Сигнализатор давления на спринклерном трубопроводе;
ВДП - Вентиль с датчиком положения на спринклерном трубопроводе;
ЗС1;ЗС2;3C3 - Звуковая сигнализация (сирена);
СС1;СС2;CC3 - Световая сигнализация (светильник "Спринклер
включён");
- потребители ИТП, расчетной мощностью 3,0 кВт. Для
электроснабжения потребителей ИТП в данной работе выполняется
установка шкафа ИТП. Подключение непосредственно самих потребителей
ИТП выполняется в проекте индивидуального теплового пункта, и в ВКР не
входит. Коэффициент мощности щита ИТП составляет cosφ = 0,65.
Расчетный ток 7,0 А.
- три лифта ЛП-0401Б, производства компании ОАО
«Могилевлифтмаш», мощностью 5,5 кВт, коэффициент мощности cosφ = 0,65
[40]. Для управления лифтами применяются преобразователи частоты FC302,
технические характеристики которых представлены в таблице 1.2.
42
Таблица 1.2
Технические характеристики преобразователей частоты FC302
Параметр
Величина параметра
Модель лифта
ЛП-0401Б, 400 кг, 1,0 м/с, 5,5 кВт
Мощность электродвигателя
5,5 кВт
Напряжение электродвигателя
380 В
Частота электродвигателя
50 Гц
Ток электродвигателя
12,9 А
Номинальная скорость электродвигателя
945 об/мин
Задержка запуска
0,3 с
Начальная скорость
5 об/мин
Пусковой ток
13 А
Ток торможения постоянным током
80 А
Время торможения постоянным током
0,4 с
Скорость включения торможения постоянным
током
10 А
Функция торможения
Резистивное торможение
Тормозной резистор
80 Ом
Предельная мощность торможения
0,85 кВт
Ток отпускания тормоза
2 А
Скорость включения тормоза
5 об/мин
Потребители электроэнергии мест общего пользования
многоквартирным домом, относящиеся к первой категории, подключаются
через щит АВР.
Система освещения многоэтажного жилого здания
Система освещения многоэтажного жилого здания состоит из рабочего
освещения и аварийного освещения. Питание аварийного освещения
выполняется от аварийного щита ЩА. Освещение входов в подъезды,
мусоросборной камеры, этажных лестничных площадок около щитов,
помещений лифта предусматривается от сети аварийного освещения
согласно п. 4.8 СП31-110-2003 [18], причём управление этим освещением
при наступлении темноты должно осуществляться от сумеречного
выключателя, который должен располагаться на внешней стене дома на
высоте H = 2,4 м. Схема управления данного освещения представлена на
рисунке 1.11.
43

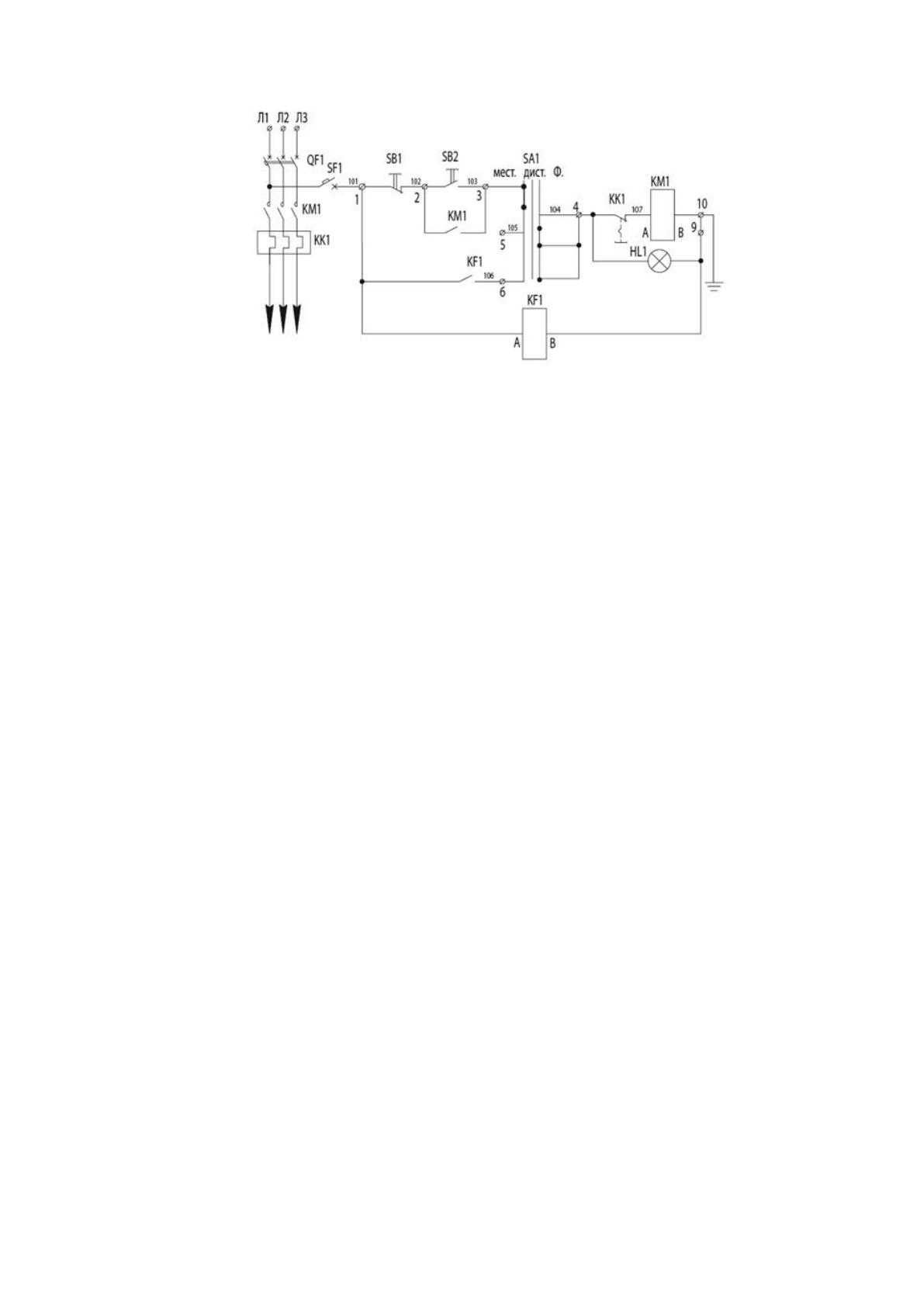

Рисунок 1.11. Схема управления освещения от сумеречного выключателя
На рисунке 1.11 применены следующие обозначения:
QF1 – трехполюсный автоматический выключатель;
SF1 - однополюсный автоматический выключатель;
SB1 – кнопка «СТОП»;
SB2 – кнопка «ПУСК»;
КК1 – реле тепловое;
KF1 – реле освещенности;
КМ1 – конактор;
HL1- арматура светосигнальная;
SA1 – переключатель.
Кроме того, необходимо предусмотреть блокировку этого освещения и
возможность ручного включения. Помимо аварийного освещения
лестничных площадок, работающего ночью как дежурное освещение,
запроектировано рабочее освещение от кнопок на этажных площадках. Это
освещение управляется через импульсные реле, установленные в ГРЩ.
Питание рабочего освещения выполняется от щита освещения ЩО,
установленного в электрощитовой. Рабочее освещение выполняется для
подвалов, этажных лестничных площадок, мусоропроводов.
44
В качестве источников света для освещения лестничных клеток
запроектированы светильники с компактлюминесцентными и
люминесцентными лампами НББ-64-100-019.

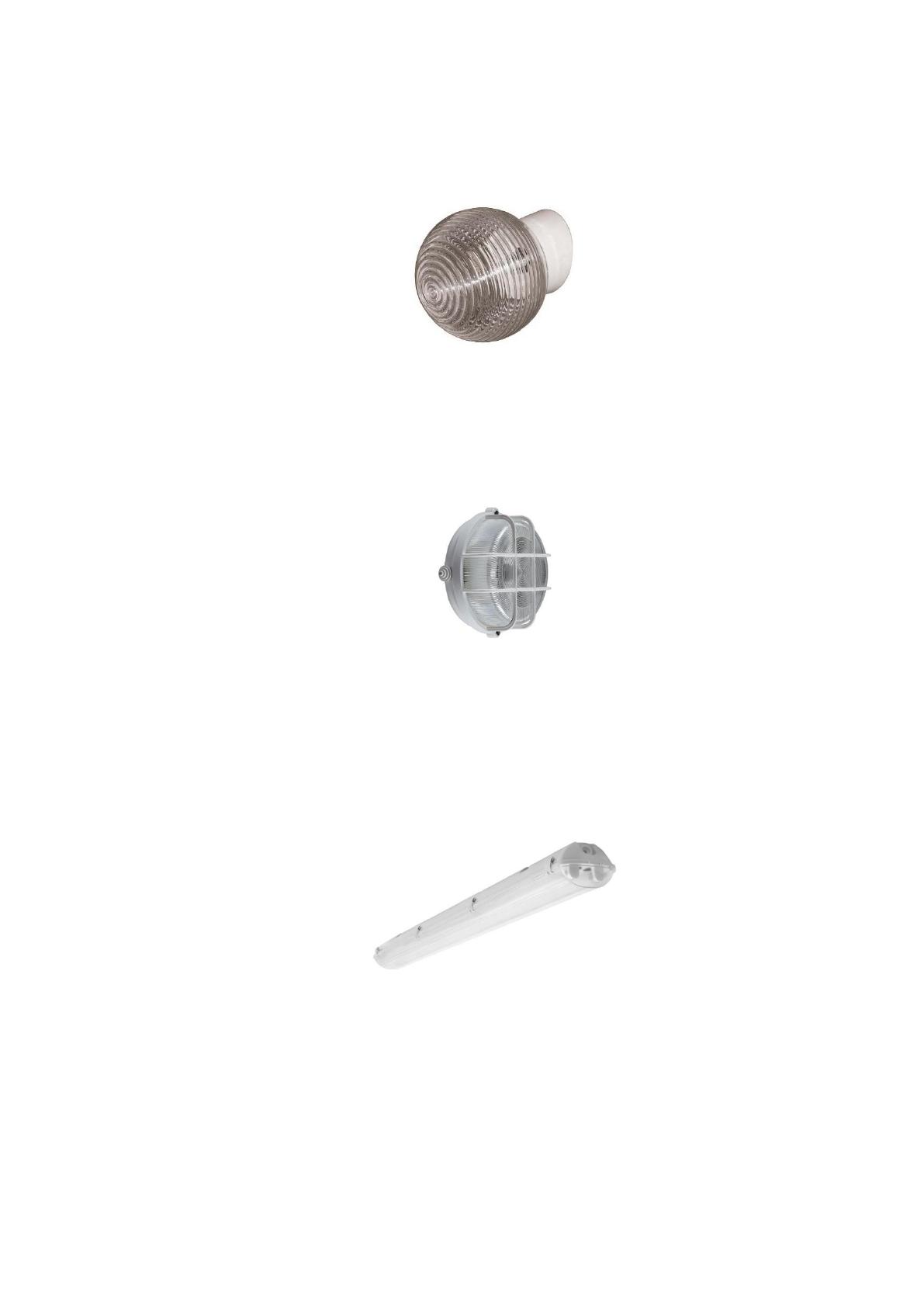

Рисунок 1.12. Светильники НББ-64-100-019
Входы в подъезды и помещения подвала освещаются светильниками с
лампами накаливания НПП02 (рисунок 1.13).
Рисунок 1.13. Светильники с лампами накаливания НПП02
Исключение составляют электрощитовая и тепловой узел, где
используются светильники с люминесцентными лампами ЛСП02-2х36
(рисунок 1.14).
Рисунок 1.14. Светильники с люминесцентными лампами ЛСП02-2х36
