ГЛАВА 2. АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЕ РЕШЕНИЯ. ПРОЕК-
ТИРОВАНИЕ ТЕХНОЛОГИИ И ОРГАНИЗАЦИИ РАБОТ
2.1. Характеристика района строительства
2.1.1 Климатические характеристики района строительства
27
Природно-климатические условия района строительства приведены в
таблице 1.1.
Таблица 1.1 Природно-климатические характеристики района строи-
тельства
Наименование характеристики
Характеристика
Климатический район
I
Климатический подрайон
IВ
Зона влажности
В
Расчетная зимняя температура наружного воздуха
25 С
Средняя температура наиболее холодных суток
28 С
Нормативное значение ветровой нагрузки
73 кгс/м
2
Расчетная снеговая нагрузка
350 кгс/м
2
Средняя температура наружного воздуха отопительного пе-
риода
4,0°С
Продолжительность отопительного периода
257 сут.
2.1.2 Схема планировочной организации земельного участка
На территории застройки отсутствуют коммуникации, строения под-
лежащие сносу.
При выполнении проекта застройки не предусмотрены пусковые ком-
плексы и очереди строительства.
28
На схеме планировочной организации земельного участка все соору-
жения запроектированы с учетом соблюдения противопожарных разрывов.
При разработки схемы планировочной организации земельного
участка необходимо учесть :
- границы проектируемого участка
- расстояние м/у зданиями и сооружениями, запроектированными на
СПОЗУ.
Технико-экономические показатели СПОЗУ приведены в таблице 1.2

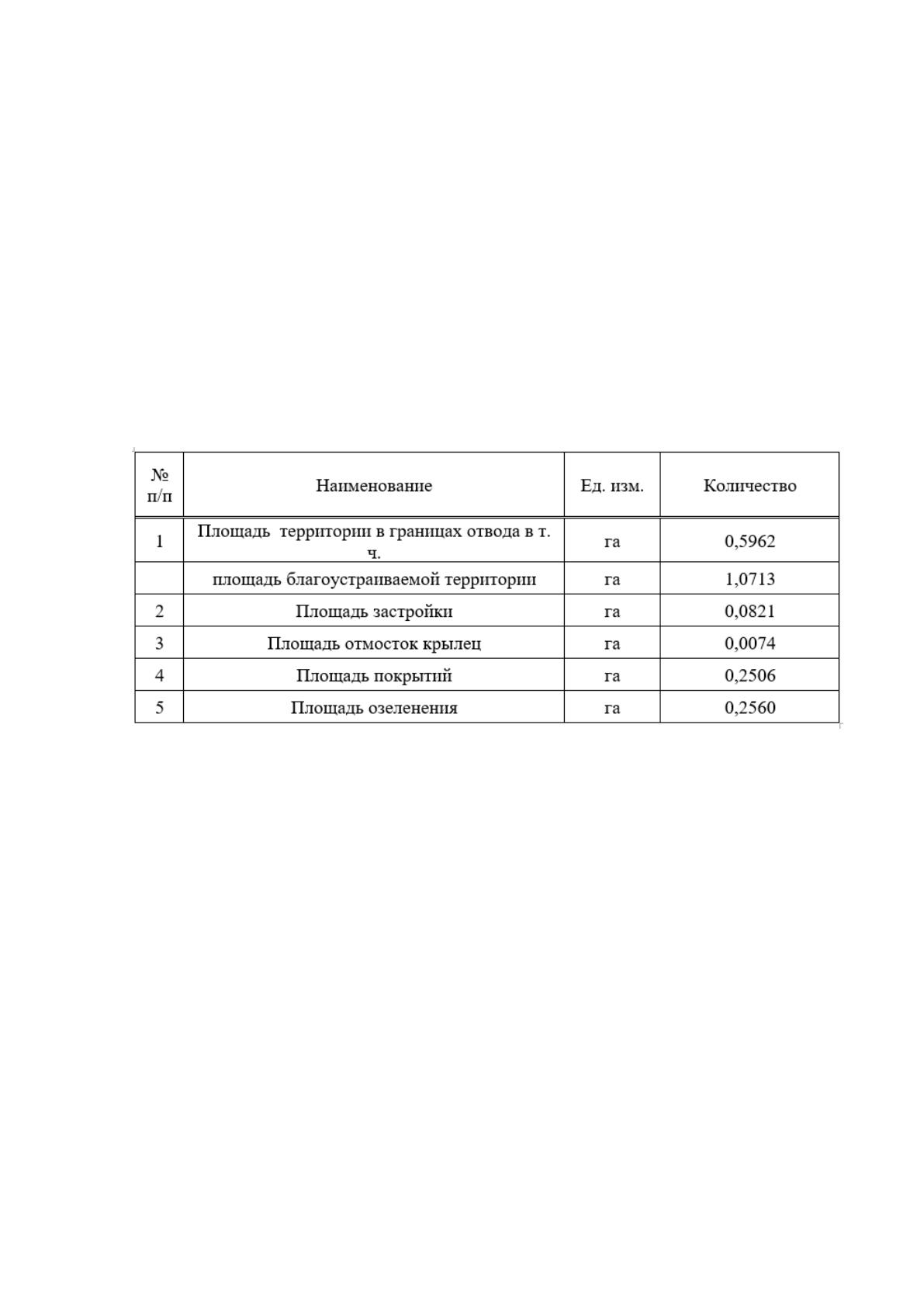

Таблица 1.2 Технико-экономические показатели
29
2.2. Основные проектные решения
2.2.1 Объемно планировочное решение здания
Проектируемое здание, сблокированное с командно-диспетчерским
пунктом. Функциональное назначение здания – грузопассажирские пере-
возки с помощью самолетов. Количество рейсов – 5 в день.
Исходя их функциональных особенностей здания, оно способно об-
служивать 60 пассажиров в час.
Габаритные размеры проектируемого здания 43,0х15,0 м. Этажность
переменная.
В здание запроектированы 3 вида помещений, которые имеют связь :
буфет ;
пассажирское здание;
командный пункт (КДП);
2.2.2 Конструктивное решение
Фундаменты приняты монолитными, фундаментные балки также из
монолитного железобетона.
Элементы металлического каркаса здания проектируются согласно
расчетам представленным в пункте 1.4 настоящей записки, сечения см. дан-
ный пункт.
Наружные стены представляют собой не несущую конструкцию из
сэндвич панелей, толщина проверена теплотехническим расчетом.
Покрытие представляют собой конструкцию из сэндвич панелей, тол-
щина проверена теплотехническим расчетом.
Оконнные блоки запроектированы из поливинилхлоридных профилей
( металлопластиковые окна ).
30
Витражи запроектированы – алюминиевые, с двухкамерным стекло-
пакетом.
Наружные дверные блоки запроектированы из алюминиевых профи-
лей, внутренние дверные блоки – деревянной конструкции.
Композиционное решение
Архитектурно-композиционное решение обосновано в соответствии с
функциональным назначением здания, а так же местом, занимаемым в
структуре населенного пункта и природно-климатическими условиями.
Особое внимание должно быть уделено пластическому решению наружных
ограждений.
2.3. Инженерные сети, геология, теплотехнический расчет, конструк-
тивные расчеты
1.3.1 Инженерные сети
Водоснабжение.
Монтаж систем хозяйственного и питьевого водопровода производить
из стальных труб. Трубопроводы изолировать от конденсата и теплопотерь
путём применения тепловой изоляции типа THERMAFLEX FRZ толщиной
13 мм.
Магистральные трубопроводы, разводящие участки должны прокла-
дываться с уклоном 0.002-0.005. Для возможности спуска воды в низших
точках сети, а также у основания стояков должны устанавливаться спуск-
ные устройства.
При пересечении трубопровода перекрытий, стен, перегородок уста-
навливать гильзы. Внутренний диаметр гильзы должен быть на 15-20мм
больше наружного диаметра трубы. Края гильзы должны быть заподлицо с
поверхностями стен, перегородок, потолков и выступать на 20-30 мм выше
31
отметки чистого пола. После испытания трубопроводов пространство меж-
ду гильзой и трубой заделать асбестом.
Для каждого сантехнического прибора необходимо предусмотреть за-
порные устройства. В качестве запорной арматуры на подводках приняты
шаровые краны
Канализация.
Сброс хоз.фекальных отходов предусматривается в колодец Д=1000
мм, далее в городскую канализационную сеть.
Монтаж систем канализации выполнить из чугунных и полипропиле-
новых канализационных труб и фасонных частей.
В местах установки ревизий на стояках, прокладываемых в бороздах
стен и шахтах, должны устраиваться лючки, выполняемые по строитель-
ным чертежам.
После проведения испытания должен быть составлен акт установлен-
ной формы.
Электроснабжение.
По степени надежности электроснабжения основные электроприем-
ники относятся ко второй категории.
Электроприемники противопожарных систем, охранной сигнализа-
ции, систем теленаблюдения, информационных систем, эвакуационного
освещения, щиты сигнализации и автоматики вентсистем относятся к пер-
вой категории.
Расчетные электрические нагрузки здания определены в соответствии
с заданиями на обеспечение электроэнергией разделов технологического и
инженерного оборудования.
Электроснабжение проектируемого здания должно выполняться на
напряжение 0,4 кВ по двум взаимно резервируемым кабельным линиям.
В здании предусматривается искусственное электроосвещение сле-
дующих видов:
32
- рабочее освещение (в том числе ремонтное);
- аварийное освещение для продолжения работы;
- аварийное освещение для эвакуации.
Напряжение на лампах в сети рабочего и аварийного освещения 220В
переменного тока, ремонтного - 36В. Электроосвещение предусматривается
выполнить светильниками с люминесцентными лампами с пускорегулиру-
ющими аппаратами с особо низким уровнем шума. Типы светильников лю-
минесцентных ламп выбираются в соответствии с назначением помещений,
характеристикой среды и требованиями. Аварийное освещение предусмат-
ривается в помещениях связанных с опасностью травматизма при отключе-
нии освещения. Освещение для эвакуации необходимо запроектировать
лестничных клетках и коридорах. Световые указатели обозначают путь эва-
куационного выхода, так же они работают при отключении электричества.
Для приема электроэнергии необходимо предусмотреть (ВРУ), в по-
мещении электрощитовой.
ВРУ работает по схеме с резервируеми кабельными вводами.
Переключение на резервный ввод предусмотрено вручную.
На Объекте предусматривается заземление в соответствии с ПУЭ.
Питание электроприемников I категории надежности осуществляется
через устройства автоматического включения резервного питания (АВР).
Наружное освещение
Проектом предусматривается эл.освещение территории и её пери-
метра светильниками марки РКУ 06-250 с ПРА, с лампами ДРЛ 1х250 вт;
1х125 вт.
Светильники устанавливаются на металлических опорах с кабельным
вводом.
По периметру светильники приняты однорожковые 1х125 вт., за ис-
ключением опор № 17÷19 (2х250 вт.
Напряжение сети 380/220 в.
33
Подключение светильников к фидерам выполняется по схеме «А.В.С»
Управление наружным освещением дистанционное. С помощью кно-
почных постов и магнитных пускателей.
Кабели укладываются в грунте на глубине 0,7 м от планировочной от-
метки земли на песчаной подушке толщиной 10 см.
В каждой опоре необходима сухая разделка кабелей, внутри опоры
проводка выполняется проводом марки ПВ-450 в сечении 1,5 мм2; 2,5 мм2.
Связь и сигнализация.
В здании предусмотрена система оповещения 1-го типа. Оповещение
производится путем подачи сигналов пожарными звуковыми оповещателя-
ми и включением световых указателей «ВЫХОД» у эвакуационных выхо-
дов из здания. Включение оповещателей производится в автоматическом
режиме, при срабатывании автоматической пожарной сигнализации
Для помещений проектом предусмотрены нагревательные приборы с
гладкой поверхностью – трубчатые стальные радиаторы типа РС, удовле-
творяющие техническим и архитектурным требованиям. Приборы в поме-
щениях размещены на расстоянии не менее 100мм от стен.
При использовании системы с частотным пробразователем снижают-
ся затраты на электроэнергию и тепловую энергию. Так же снижается зву-
ковое давление самих тепловентиляторов. Скорость вращения вентилятора
напрямую зависит от температуры в помещении. Чем выше температура,
тем медленней начинает вращаться вентилятор. И наоборот. Таким образом
в помещении поддерживается необходимая температура.
При использовании блоков управления VNTLCD с частотными пре-
образователями появляется возможность не только автоматически управ-
лять температурой в помещении, но и задавать ее в почасовом режиме.
.
Для поддержания комфортной температуры, обеспечения экономии
энергии на подводках к радиаторам жилых помещениях устанавливаются
34
индивидуальные термостатические регуляторы температуры RTD - N. Тер-
мостатические элементы RTD 3640 устанавливаются на всех приборах,
кроме технических помещениях.
На ветках и узлах управления систем отопления и теплоснабжения
приточной системы запроектирована установка ручных балансировочных
клапанов.
Удаление воздуха из систем отопления предусматривается через ав-
томатические воздухоотводчики, установленные в высших точках систем.
Опорожнение системы отопления осуществляется через спускные
краны, установленные в нижних точках систем.
На трубопроводах систем отопления в местах пересечения перекры-
тий, стен, перегородок предусматриваются гильзы. Кольцевой зазор между
гильзой и трубопроводом уплотнить негорючим материалом, обеспечивая
нормируемый предел огнестойкости пересекаемой ограждающей конструк-
ции.
Магистральные трубопроводы систем отопления и теплоснабжения
приточных установок, подлежат тепловой изоляции. Изоляция запроекти-
рована трубная “Термофлекс ФРЗ” толщиной 13мм.
Перед изоляцией трубопроводы покрываются антикоррозийным ла-
ковым покрытием (лак БТ-577).
Неизолированные трубы, стояки окрашиваются масляной краской за
2 раза.
Для обеспечения и поддержания требуемых условий воздушной сре-
ды в помещениях, повышения надежности работы систем вентиляции,
включения и отключения систем при авариях, экономии электроэнергии, со-
кращения обслуживающего персонала, экономии тепла, проектом преду-
сматривается система автоматического управления и регулирования, кото-
рая осуществляет:
