65
Монтаж связей и распорок
1 т
8,9681
Монтаж косоуров
1 т
2,8666
Монтаж прогонов
1 т
10,1577
Монтаж прогонов кровельных
1 т
10,26
Сварочные работы
10 т
7,59
Резка стального корейского профиля С-образного,
толщ. 3,2 мм. С учётом кооэффициента: ТР=6,4
1 м
16
Ус-во перекрытий по стальным балкам
100 м3
0,3265
Плиты перекрытия. Изготовление арматурных се-
ток, каркасов
1 т
3,01
Лестница Л-2. Ус-во лестничных площадок и мар-
шей прямоугольных
100 м3
0,02
Лестница Л-2. Изготовление арматурных сеток
1 т
0,115
Установка и разборка внутренних трубчатых инвен-
тарных лесов: при высоте помещений до 6 м
100 м2
6,45
Установка и разборка наружных инвентарных лесов
высотой до 16 м: трубчатых для прочих отделочных
работ
100 м2
6,69
Мон-ж кровельного покрытия
100 м2
7,395
66
Мон-ж наружных стен
100 м2
8,745
Мон-ж доборных элементов
100 м
21,42
Резка сэндвич панелей
1 м
404
Ус-во герметизации
100 м
21,42
Установка оконных блоков
100 м2
1,205
Изготовление отливов
100м2
0,23
Уст-ка дверных блоков
100 м2
1,84
Очистка поверхности щетками, 42м2 =3% от
1448м2
1 м2
43
Обеспыливание поверхности каркаса
1 м2
43
Ог-ка металлических поверхностей каркаса
100 м2
14,48
Плита основания на отм. -0,050. Ус-во покрытий:
бетонных толщиной 30 мм
100 м2
7,48
Плита основания на отм. -0,050. Ус-во покрытий:
бетонных на каждые 5 мм изменения толщины,
К=(150мм-30мм): 5мм=24
100 м2
179,52
Ус-во покрытий на цементном растворе из плиток
100 м2
3,64
67
Устройство плинтусов поливинилхлоридных
100 м
10,4
Устройство покрытий из керамогранита
100 м2
0,18
Утепление цоколя пенополистиролом
1 м3
10
Кровля. Ус-во пароизоляции бикрост СПП
100 м2
0,614
Кровля. Утепление покрытий плитами
100 м2
0,614
Кровля. Ус-во пароизоляции обмазочной: в один
слой битумным праймером
100 м2
0,742
Кровля. Ус-во разделительного слоя
100 м
0,614
Кровля. Гидроизоляция Техноэластмост Б в два
слоя
100 м2
1,356
Кровля. Ус-во защитного слоя из геотекстиля Тех-
ноНиколь
100 м2
1,356
Ус-во железобетонных крылец объемом: до 5 м3
100 м3
0,3538
Крыльца. Изготовление арматурных сеток, карка-
сов в условиях производственной базы
1 т
1,8528
68
Описание принятых методов производства основных строитель-
ных работ.
Таблица 2.5 Выбор способов производства работ
Эта
п
Наименование
комплекса ра-
бот
Организация и технология строительных работ
Подготовительный
Ограждение
площадок
Срезка расти-
тельного слоя
Разбивка геоде-
зической ос-
новы
Перед началом подготовительных работ должна быть закон-
чена организационно-техническая база, отведен участок под
строительство. Затем проводится ограждение строительной
площадки.
Механизирован
ная разр-ка
грунта
Механизированная разработка грунта начинается после под-
готовительных работ. Разработка грунта котлована произво-
дится экскаватором обратная лопата марки ЭО-3322. Работа
ведется в 2 смены 1 машиной.
Нулевой цикл
Земляные работы вблизи существующих конструкций на
расстоянии до одного метра проводить вручную.
Доработка
грунта
Доработка грунта производится землекопами в составе 5 че-
ловек, в две смены. Доработка грунта производится только в
местах расположения фундаментов.
Устройство
фундаментов
До начала производства работ по устройству фундаментов
произвести освидетельствование грунтов основания пред-
ставителями изыскательской организации с составлением
акта на скрытые работы. В случае несоответствия грунтов
проектным данным необходимо сообщить в проектную орга-
низацию для принятия соответствующих решений.
69
Обратная
засыпка
После устройства подземного цикла здания и устройства
всех инженерных сетей, производится обратная засыпка па-
зух бульдозером
Основной цикл
Возведение ко-
робки здания
Работы ведутся методом поэлементного монтажа элементов
металлокаркаса (колонн, ригелей, связей), способ наводки
конструкции на опору – свободный.
Монтаж элементов лестничных клеток выполняют поэтажно.
Сварочные работы вести сварочным трансформатором ТС
500. После монтажа конструкций выполнить герметизацию
стыков стеновых панелей, заливку плит перекрытия.
После монтажа элементов каркаса и поэтажных и чердачного
перекрытий, приступают к монтажу элементов стенового
фахверка и наружных стеновых панелей типа сэндвич. По-
дача материалов (панелей) производится краном КС-45717.
Кровельные
работы.
Работы начинаются после окончания монтажа коробки зда-
ния. Устройство кровли ведется по двум захваткам. При
устройстве кровли выполняется монтаж прогонов и кровель-
ных сэндвич-панелей. Подача кровельных материалов осу-
ществляется самоходным краном КС-45717.
Отделочный цикл
Монтаж окон и
дверных бло-
ков
Работы начинаются после монтажа стеновых сэндвич пане-
лей. Крепление блоков к оконным проёмам производится с
помощью гвоздей и закладных деталей. После установки
блоков производят конопатку щелей.
Устройство
полов
В состав работ входит устройство покрытия пола.
Устройство полов выполняют после установки оконных и
дверных блоков до штукатурных работ цокольной части.
Устройство покрытия полов из керамической плитки начи-
нают после окончания подготовки поверхностей под отделку
перед малярными работами (антикоррозийное покрытие ме-
таллоконструкций)
70
Потребность в основных строительных машинах, конструкциях
Таблица 2.6 Ведомость потребности в машинах, инструменте и при-
способлениях
Наименование
Тип, марка
Основные характеристики
Количество
1 Экскаваторы
ЭО-3322
емкость ковша до 0,65 м
3
2
2 Бульдозеры
ДТ-170
мощность до 330 л.с
2
ДЗ-171.3
мощность до 170 л.с
1
3 Краны автомобиль-
ные
КС-45717
Lcтp.= до 18 м,
Q = до 25 т
2
4 Краны по спецходу
«SR-250sp-V»
КАТО
Lcтp.= до 30,5 м
Q = до 25 т
1
5 Автосамосвалы
КамАЗ-55111
Грузоподъемность 13т
1
ЗИЛ-ММЗ-555
Грузоподъемность 5,25 т
2
6 Автобетоновоз
СБ-113
Грузоподъемность 3,945 т
Эксплуатационный объем - 1,6 м
3
2
7 Автобетоносмеси-
тель
СБ-92
Вместимость смесительного
барабана - 4 м
З
2
71
8 Автобетононасос
СБ-126А
Сменная производительность
до 75 м
3
/см
2
9 Бортовой авто-
транспорт
КамАЗ-5320
Грузоподъемность 8 т
3
10 Спецмашина с
крановой установкой
МАЗ-500
Грузоподъемность 10 т
1
11 Металловозы
Т-268
Грузоподъемность 9,5 т
1
12 Каток самоходный
ДУ-29
2
13Электротрамбовка
ИЭ-4502
1
14Глубинный вибра-
тор
ИВ-2А
2
15Сварочный транс-
форматор
ТД-500
2
16 Передвижной ком-
прессор
ЗИФ-55В
1
17 Воздухонагрева-
тель
ТГ-150
2
72
2.7 Разработка строительного генерального плана
2.7.1 Расчет складов
Точные размеры складов устанавливаются согласно расчетной пло-
щадки путем проектирования складов, размещения штабелей, проходов.
Расчет площадей складов представлен в таблице 2.7.
Таблица 2.7 Расчет площадей складов
Наименование мате-
риалов и конструк-
ций
Кол-во
материа-
лов, тре-
буемых
на рас-
четный
период,
Q
Про-
дол-
жи-
тель-
ность
рас-
чет-
ного
пери-
ода,
Т
Норма
запаса
мате-
риала
в
днях,
n
Кол-во
матери-
ала, хра-
нимого
на
складе,
Норма
хране-
ния
мате-
риала
на 1 м
2
пло-
щади,
r
Пло-
щадь
склада
в м
2
Тип
склад
а
Металлоконструкци
и , т
64,74
85
5
5,44
0,7
160
Откр.
Оконные и дверные
блоки, м
2
1174
26
5
322,8
44
15
Наве
с
Пиломатериал, м
3
1,3
96
12
0,23
1,8
1
Наве
с
Кровельный
рулонный материал,
м
2
2887,7
48
8
688,23
350
4
Наве
с
Лакокрасочные
материалы, кг
12146
48
8
2894,8
800
6
Закр
ыт.
Пенополистироль-
ные плиты, Сэндвич
панели, м
3
540,3
136
5
28
1
56,8
Наве
с
ГВЛ, м
2
239,4
12
12
239,4
200
2
Закр
ыт.
Плитка
керамическая, м
2
1795,4
52
8
395
80
10
Наве
с
73
Площадь складов расчетная равна S
откр
=160 м
2
, S
навес
=105 м
2
, S
закр
=10
м
2
.
2.7.2 Расчет потребности в санитарно-бытовых и административных
помещениях

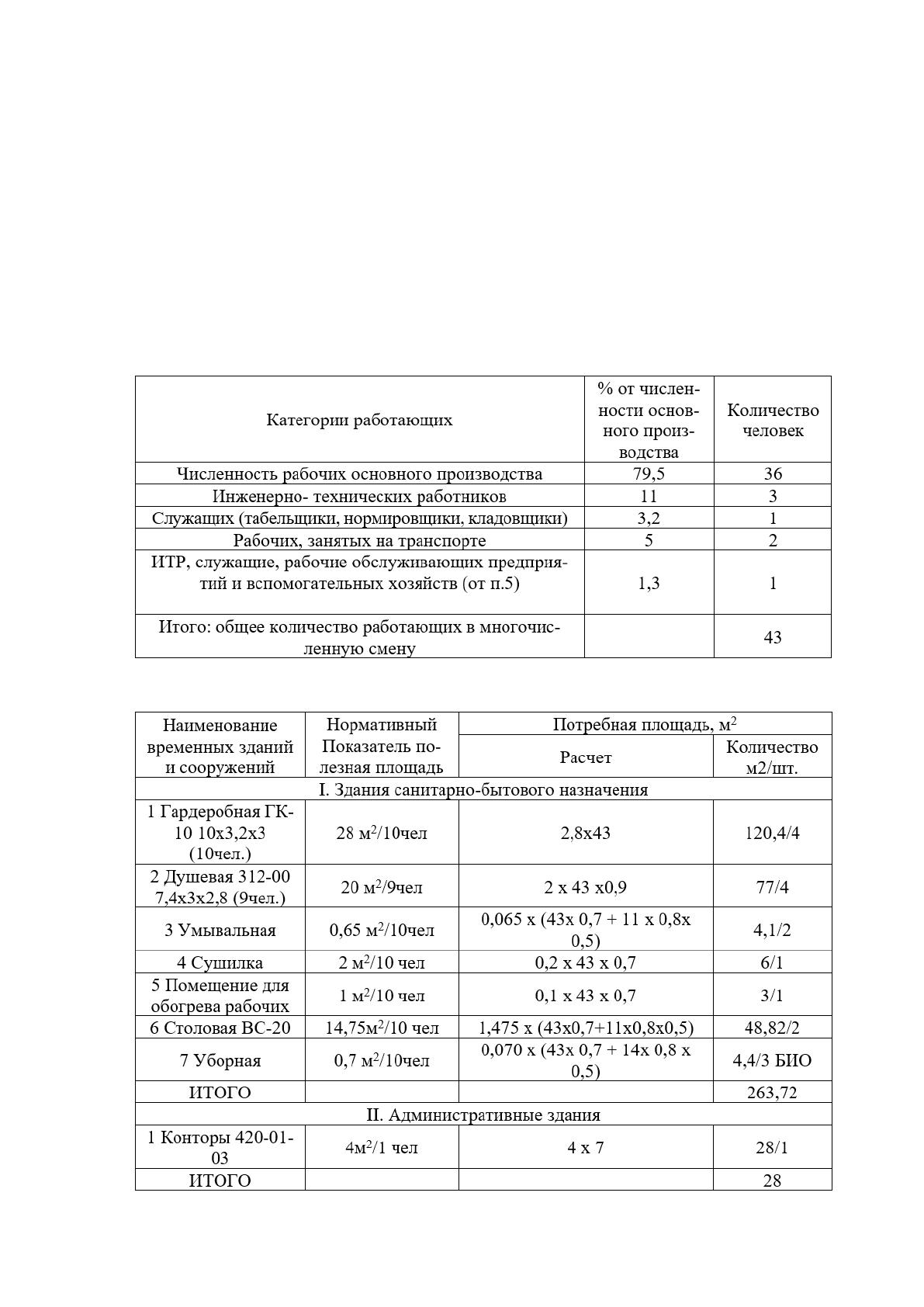

Таблица 2.8 Расчет временных зданий
Таблица 2.9 Расчет площади временных зданий
74
2.7.3 Расчет потребности в воде
Производственный расход воды:
на НЧ
Q
пр
=1,2 · [2800 ·1,5/ 8 · 3600]=0,17 л/с
на отделочные работы
Q
пр
=1,2 · [(1264,9 + 183,3 + 634,4 + 129,2 + 924) ·1,5/ 8 · 3600]=0,2 л/с
Расход воды на хоз-быт нужды :
,
N
1
= N
мах
· 70% + ( N
итр
+ N
служ
+ N
моп
) ∙ 80% ;
N
1
=
36 · 70%+7∙80%=28 чел.
N
2
=N
1
· 50%;
N
2
= 36 · 50%= 18 чел.
Q
хоз.быт.
=20 · 28 · 3 / 8 · 3600 + 40 · 18 / 45 · 60 = 0,3 л/с.
Q
расч
= Q
пр
+ Q
хоз-быт
+ Q
пож
,
где Q
пр
, Q
хоз-быт
, Q
пож
– соответственно расход воды на производствен-
ные, хозяйственно-бытовые и противопожарные нужды, л/с.
Q
расч
= 0,2 +0,3 + 10 = 10,5 л/с.
Диаметр трубопровода по формуле (58)
где V - расчетная скорость движения воды по трубам, м/с, V = 1,5.
=94,4 мм.
Принимаем диаметр временного водопровода 100мм.
603600
2
23
1
212
t
Nq
t
kNq
Q
бытхоз
V
Q
Д
расч
10004
5,114,3
10005,104
Д
