35
58
Е 23-1-
17
Монтаж приборов и
аппаратов
шт
87
*-*
0,32
3,50
59
Санитарно-технические работы 2
этап
60
Е 9-1-
17
Установка кранов
шаровых
шт
160
Сан-техники
4р-1
0,43
8,60
Автомобиль
бортовой
1
61
Е 9-1-
17
Установка фильтров
сетчатых
шт
128
Сан-техники
4р-1
0,875
14,00
62
Е 9-1-
35
Установка счетчика
ЕТК I 16 атм., ф=15
шт
128
Сан-техники
4р-1
0,31
5,00
3р-1
63
Е 9-1-
16
Установка
сантехприборов
шт
256
Сан-техники
4р-1
1,7
54,40
64
Е8-1-
18
Окрашивание фасадов
100
м2
27,37
Маляр 4р-1
7,8
26,69
65
Итого
3311,10
121,8
66
Е18
Благоустройство
территории (в том
числе устройство
отмостки вокруг
здания)
3%
Рабочий
зеленого
строительства
4р. – 1;
99,33
3,65
Бульдозер ДЗ-42
Экскаватор
HITACHI ZX
ZX400LCH-3
1 1
Всего по
объекту
3410,43
125,4
36
2.10. Основные положения по технологии и организации работ
подготовительного и основного периодов строительства объекта
Строительство жилого дома ведется поточным методом по захваткам:
- подземная часть – захватка №1,
- надземная часть – захватка №2,
- отделочные и другие работы – захватка №3
Возведение здания осуществляется в определенной технологической
последовательности в несколько этапов:
- подготовительные работы;
- возведение подземной части;
- возведение надземной части;
- возведение ограждающих конструкций;
- устройство кровли;
- отделочные работы;
- санитарно-технические и электромонтажные работы;
- благоустройство территории.
2.11. Подбор и размещение монтажных механизмов
Грузоподъемность крана (Q) должна быть больше или равна сумме масс
поднимаемого груза P
гр
, грузозахватного приспособления P
гр.пр
, навесных
монтажных приспособлений P
н.м.пр
и конструкций усиления.
Q ≥ P
гр
+ P
гр.пр
, т
Для подачи кирпича применяется поддон на опорах, деревянный
(ПОД), номинальные размеры - 770 х 1030 мм, масса – 25 кг, грузоподъемность
– 0,9 т. (ГОСТ 18343-80).
Строповка осуществляется 4-х ветвевым стропом 4СК 4-4,5, массой 0,06
т.
Требуемая высота подъема h
п
определяется от отметки установки
грузоподъемных машин:
37
h
п
=[( h
з
±n)+ h
гр
+ h
гр.пр
+2,3)], м,
где n - разность отметок стоянки крана и нулевой отметки здания,
h
з
- высота здания (сооружения);
h
гр
- высота поднимаемого (перемещаемого) груза;
h
гр.пр
- высота грузозахватного приспособления;
h
п
- высота подъема.
Высота подъема крюка:
h
п
= 27,4+1,2+ 0,22+ 3+2,3 = 34,12 м,
Поперечная привязка монтажного крана и подкрановых путей
производится к осям здания.

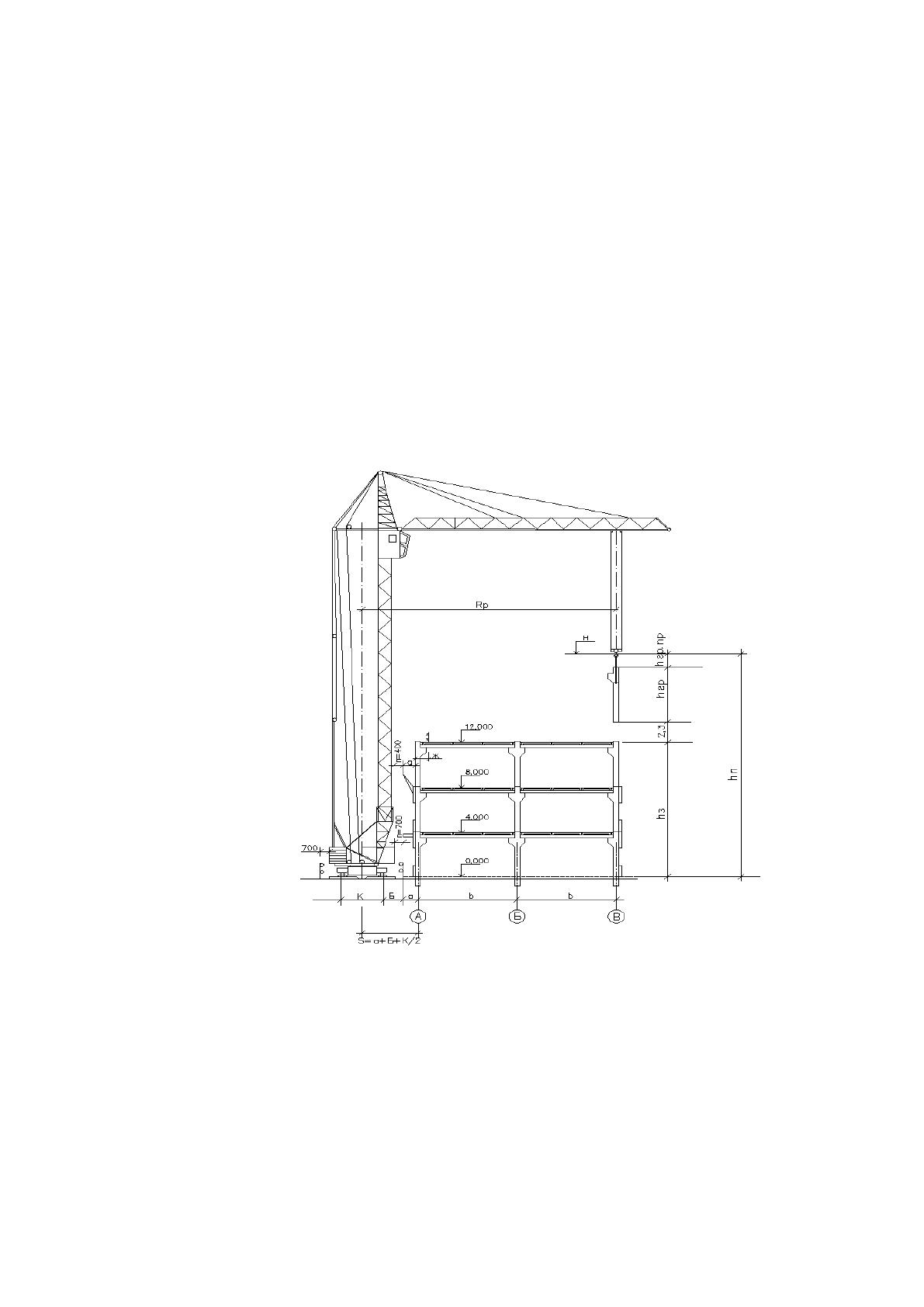

Рис. 2.1. Привязка башенного крана к зданию
Минимальный необходимый вылет:
R = R
п
+ п +В, м
где R
п
- задний габарит крана, м;
B – ширина здания, м.
Вылет крюка:
38
R = 4,8+ 1+16 = 21,8 м.
Таблица 2.3
Технические характеристики башенного крана КБ-403 Б. Длина стрелы 25 м
Параметр
Характеристика
Максимальный грузовой момент, тм
116
Грузоподъёмность, т максимальная
8
Грузоподъёмность, т при максимальном вылете стрелы
3,5
Вылет, м горизонтальной стрелы
25
Вылет, м минимальный
5,6
Глубина опускания, м
55
Высота подъёма максимальная, м стрелы горизонтальной / число
секций
41/6
Угол поворота, градусы
180
0
Мощность электродвигателя, кВт
121
Колея×база, м
6х6
Задний габарит
3,8
2.12. Технологическая карта на устройство фундаментов
2.12.1. Область применения
Технологическая карта выполнена на устройство фундаментной
монолитной ленты согласно требованиям СП 63.13330.2012 «Бетонные и
железобетонные конструкции», СП 45.13330.2017 «Земляные сооружения,
основания и фундаменты».
Технологическая карта предусматривает выполнение следующих видов
работ:
- подготовительные работы;
- монтаж арматуры;
- работы по монтажу опалубки;
39
- бетонные работы;
- теплоизоляционные работы.
Работы по возведению конструкций выполняют в летний период.
Подачу, укладку и уплотнение бетонной смеси ведут в две смены,
остальные процессы – в одну смену.
Выполнение работ предусмотрено при температуре наружного воздуха
выше 0˚С.
При производстве бетонных работ при температуре воздуха выше 25°С
и относительной влажности менее 50 %, свежеуложенная бетонная смесь в
начальный период ухода должна быть защищена от обезвоживания.
2.12.2. Общие положения
В состав работ по возведению монолитной фундаментной ленты
включает:
- монтаж бетоновода;
- подачу бетонной смеси к месту укладки;
- укладку бетонной смеси в фундаменты;
- уход за бетоном;
- очистку бетоновода и распределительной стрелы.
До начала работ необходимо:
- устроить временные автодороги, подъездные пути, площадки для
движения и маневрирования автобетононасоса, автобетоносмесителей и др.;
- спланировать площадку для установки автобетононасоса;
- обеспечить отвод атмосферных вод и воды от промывки
автобетононасоса; обеспечить подачу воды и электроэнергии;
- разработать систему сигнализации.
40
2.12.3. Организация и технология выполнения работ
Опалубочные работы. Выполнению работ по сборке и монтажу
опалубки для бетонирования плиты фундамента должны быть выполнены:
- разбиты, закреплены и приняты по акту оси сооружения и реперы;
- оформлены все необходимые акты на скрытые работы (щебеночное
основание, бетонная подготовка);
- подведены вода и электроэнергия;
- проведены мероприятия, обеспечивающие безопасность производства
работ;
- подготовлено основание под фундаментную плиту;
- доставлены в зону монтажа конструкций необходимые монтажные
приспособления, инвентарь, инструменты, полуфабрикаты и элементы
опалубки.
После разметки положения опалубки на бетонной подготовке и снятия
проволоки по осям приступают к монтажу опалубки.
Для бетонирования фундаментной ленты применяется щитовая
опалубочная система PERI TRIO.
Арматурные работы. В соответствии с [6], до начала выполнения
арматурных работ на объекте должны быть выполнены щебеночная и
бетонная подготовка под фундаменты.
Выполнению работ по сборке и монтажу арматурного каркаса и
отдельных арматурных стержней для бетонирования плиты фундамента
предшествует комплекс организационно-технических мероприятий и
следующий подготовительных работ:
- установлена и принята опалубка в соответствии с установленными
требованиями;
- произведена геодезическая разбивка мест установки сеток и закладных
деталей;
41
- изготовлены арматурные сетки, каркасы и закладные детали;
- на лицевую сторону опалубки нанесена пленкообразующая смазка;
- обозначены пути движения и рабочие стоянки монтажного крана;
- доставлены в зону монтажа конструкций необходимые монтажные
приспособления, инвентарь и инструменты и полуфабрикаты.
Арматурные работы выполняются в следующей очередности:
- устанавливают нижние сетки на фиксаторы, обеспечивающие
защитный слой бетона по проекту;
- укладывают армокаркасы;
- устанавливают верхние сетки на каркасы;
- укладывают отдельные арматурные стержни.
Подачу арматурных стержней и каркасов в зону производства работ
осуществляют автомобильным краном. Для предохранения каркасов от
смещения их временно закрепляют. Крепления снимают по мере укладки
бетонной смеси.
Бетонные работы. До начала бетонирования фундаментов должны быть
выполнены организационно-подготовительные мероприятия в соответствии с
[6], а также разработан котлован;
- организован отвод воды от промывки бетоновода распределительной
стрелы;
- устроены временные автодороги, подъезды и площадки под
автобетононасос и автобетоносмесители;
- выполнена бетонная подготовка;
- установлена и закреплена арматура и опалубка фундаментов;
- оформлены акты приемки выполненных арматурных и опалубочных
работ;
- доставлен в зону производства работ автобетононасос и
дополнительное оборудование к нему, инструмент, инвентарь и
приспособления;
42
- смонтирована надежная звуковая связь между местом укладки бетона
и автобетононасосом;
- испытан бетоновод при гидравлическом давлении в 1,5 раза
превышающем рабочее;
- рабочие и ИТР ознакомлены с проектом производства работ, их
технологией и организацией, обучены безопасным методам труда.
Бетонирование фундаментов выполняется автобетононасосом СБ – 126Б
в комплекте с автобетоносмесителями.
Бетонную смесь укладывают слоями толщиной 45 см. Каждый
последующий слой укладывают до начала схватывания предыдущего и
уплотняют глубинными вибраторами ИВ-47А.
Основные данные о технологическом процессе приводятся в таблице
2.4.
Таблица 2.4
Основные данные о технологическом процессе
Наименование и
последовательность
технологических
операций
Объем
работ,
м
2
, м
3
,
кг и
т.п.
Наименование
машин,
оборудования,
инструмента,
затраты
времени,
маш.-ч
Наименование
строительных
материалов и
деталей,
потребность,
кг, м, м
3
и т.п.
Профессии, разряды и
количество рабочих,
затраты труда, чел-ч
Фундаменты
Устройство
бетонной
подготовки
4.3
Кран КБ-403
7,62 т
Бетонщик 4р-1
3р-1
2р-1
Устройство
опалубки
фундаментов
128.1
Кран КБ-403
7320 кг
Плотник
4 р - 1
2р-1
Установка и вязка
арматуры
отдельными
стержнями
15.77
Кран КБ-403
15,77 т
Арматурщик
4р-1
2р-1
Установка
арматурных сеток и
каркасов
1100
Кран КБ-403
7,87 т
Арматурщик
4р-1
2р-3
43
Подача бетонной
смеси
бетононасосам
2.5
Кран КБ-403
Вибратор ИВ
2,5 м
3
Машинист
бетононасосной
установки
4р-1
Слесарь строительный
4р-1
Бетонщик
4р-1
Разборка опалубки
фундаментов блок
128.1
Кран КБ-403
7320 кг
Плотник
3р-1
2р-1
Установка
фундаментных
блоков или плит
массой до 0.5т
161
Кран КБ-403
161 шт.
Монтажники
4 р - 1
3 р - 1
2 р - 1
Машинист крана 6р-1
Установка
фундаментных
блоков или плит
массой до 1.5 т
438
Кран КБ-403
438 шт.
Монтажники
4 р - 1
3 р - 1
2 р - 1
Машинист крана 6р-1
Установка
фундаментных
блоков или плит
массой до 1.5 т
136
Кран КБ-403
136 шт.
Монтажники
4 р - 1
3 р - 1
2 р - 1
Машинист крана 6р-1
Заключительные работы
После выполнения основных работ выполняется демонтаж
технологического оборудования, уборка и восстановление обустройства
территории, снятие предупредительных знаков и щитов.
2.12.4. Требования к качеству работ
До начала основных работ по бетонированию перекрытия необходимо
проверить:
- наличие актов на ранее выполненные скрытые работы;
- подготовленность всех механизмов и приспособлений,
обеспечивающих производство бетонных работ.
Производственный контроль качества строительно-монтажных работ
должен включать входной контроль документации конструкций, изделий,
44
материалов и оборудования, операционный контроль отдельных
строительных процессов или производственных операций и приемочный
контроль строительно-монтажных работ. Контроль качества производства
осуществляет прораб, строительный мастер и бригадир, выполняя его
непрерывно и постоянно.
При входном контроле рабочей документации осуществляется
проверка ее комплектности и достаточность содержащейся в ней информации
.
Таблица 2.5
Отклонения
Параметр
Предельные
отклонения
Контроль (метод, объем,
вид регистрации)
1. Отклонение линий плоскостей
поверхности монолитного
фундаментов
20 мм
Измерительный, каждый
конструктивный элемент,
журнал работ
2. Отклонение горизонтальных
плоскостей на всю длину выверяемого
участка
20 мм
Измерительный, не менее 5
измерений на каждые 50-
100 м, журнал работ
3. Местные неровности поверхности
бетона при проверке двухметровой
рейкой, кроме опорных поверхностей
5 мм
То же
4. Длина или пролет элементов
±20 мм
Измерительный, каждый
элемент, журнал работ
5. Размер поперечного сечения
элементов
+6 мм; -3 мм
То же
6. Отметки поверхностей и закладных
изделий, служащих опорами для
монолитных железобетонных колонн и
других элементов
-5 мм
Измерительный, каждый
опорный элемент,
исполнительная схема
7. Разница отметок по высоте на стыке
двух смежных поверхностей
3 мм
То же, каждый стык,
исполнительная схема
