65
3.4 Общая трудоемкость.
1.Трудоемкость в прямых затратах (затраты труда
рабочих занятых на обслуживании машин и
механизмов, сумма данных числителя и знаменателя гр.
11 лок. Сметы).
47,07
т. чел-час.
2.Трудоемкость в общестроительных затратах.
5,08
т. чел-час.
3.Трудоемкость в средствах на возведение и
разработку временных зданий и сооружений,
принимается от итога трудоемкости в прямых и
трудоемкости в общепроизводственных расходах, в
расчетной работе усредненный показатель принимается
3%.
1,56
т. чел-час.
4.Трудоемкость в средствах на удорожание СМР в
зимний период определяется умножением массы
средств в руб на коэффициент 0,166.
8,54
т. чел-час.
5.Трудоемкость в дополнительных затратах при
выполнении СМР в летний период рассчитывается
умножением массы средств на эти затраты на
коэффициент 0,25, а масса средств на дополнительные
затраты при выполнении работ в летний период
определяется по усредненному показателю, который
составляет 0,35% от стоимости СМР по итогам глав 1-8
ССР.
4,09
т. чел-час.
6.Общая трудоемкость рассчитывается как сумма
трудоемкостей рассчитанных по пунктам 1-5.
66,35
т. чел-час.
7.Административные расходы определяются по
формуле: Ар=Стр*Куп, где Стр – общая сметная
трудоемкость, чел-час, Куп – усредненный показатель
для определения в инвесторской сметной документации
административных расходов строительных
организаций принимается 0,9 руб/чел-час от общей
трудоемкости.
55,21
т. руб
8.Сметная прибыль определяется по формуле:
Пс=Стр*Ксп, где Стр – трудоемкость строительных
работ, Ксп – усредненный показатель сметной прибыли
275,17
т. руб
3.5 Производственная санитария.
66
Санитарно – гигиеническое обслуживание рабочих на строительной
площадке.
Важнейшим положением производства строительно-монтажных работ
является создание нормальных санитарно-гигиенических условий на
строительной площадке. Перед началом строительства должны проводиться
инженерно-подготовительные работы, включающие и мероприятия по
производственной санитарии.
Одним из важнейших требований, предъявляемых к строительной
площадке, с санитарно-гигиенической точки зрения является оборудование
санитарно-бытовыми помещениями. Для защиты рабочих от неблагоприятных
метеорологических условий должны быть предусмотрены помещения для
обогрева рабочих, сушки одежды и обуви.
Временно санитарно-бытовые помещения возводятся только на период
строительства, поэтому предусматриваются в минимальном объеме.
Размещать бытовые временные здания на стройгенплане необходимо в
виде бытовых городков с максимальными удобствами.
Расчет искусственного освещения.
Строительной площадки – Е
n
=2лк; W
1
=500Вт
Для общего равномерного освещения участков производства
строительных и монтажных работ используем прожекторы ПЗС-45;
количество прожекторов, подлежащих установке на площадке для создания на
строительной площадке требуемой освещенности, производим по методу
удельной мощности, используя формулу:
шт
W
mAkE
п
зn
20
500
3,0*12800*3.1*2
***
.
где m – коэффициент неравномерности освещения (СНиП 12-04-2002)
n – количество прожекторов,
k
з
– 1,3÷1,5 – коэффициент запаса,
67
A – 12800 м
2
– площадь строительной площадки,
W – 500 Вт – мощность 1 лампы,
E
n
– нормативная освещенность E
n
>2лк.
Описание временного водопровода для производственных, бытовых и
пожарных нужд.
Вода на строительной площадке используется для производственных,
хозяйственно-бытовых нужд для душевых установок и пожаротушения.
Временный водопровод обеспечивает подачу воды на
строительную площадку на период подготовительных работ, пока не будут
проложены постоянные инженерные сети, для обеспечения хозяйственно-
бытовых, производственных задач и пожаротушения.
Защита рабочих – строителей от вредного воздействия шума.
На строительной площадке многие технологические процессы
сопровождаются шумом (уплотнение бетонной смеси, земляные работы,
забивка свай, шлифовка отделочных камней и т. д.).
Основные источники шума можно объединить в следующие группы:
- Передвижные строительные машины – бульдозеры, катки, дизель
молоты с электровибраторами, передвижные компрессорные установки;
- Ручной механизированный инструмент с пневмо - электроприводом;
- Оборудование для приготовления и распределения, и виброуплотнение
бетонной смеси – бетоносмесители, вибродозаторы, бетоноукладчики,
раздаточные бункера с навешенными электровибраторами, виброплощадки,
бетоноукладчики;
С физиологической точки зрения шум рассматривается как звуковой
процесс, неблагоприятный для восприятия, мешающий разговорной речи и
отрицательно влияющий на здоровье человека.
Мероприятия по борьбе с шумом:
68
- исключение из технологического процесса виброакустического
оборудования;
- размещение оборудования, являющегося источником шума, в
отдельных помещениях;
- применение индивидуальных средств защиты от шума;
- проведение санитарно-профилактических мероприятий для рабочих,
занятых на виброакустическом оборудовании.
Индивидуальные средства защиты от шума: ушные вкладыши,
наушники, шлемы.
3.6 Техника безопасности.
Разработка решений по безопасному производству монтажных работ.
К выполнению монтажных работ допускаются лица не моложе 18 лет,
прошедшие медицинский осмотр, обученные по специальной программе и
имеющие удостоверение монтажника.
Монтажники, плотник, газосварщики и другие рабочие, выполняющие
работы на высоте более 1 без подмостей должны пользоваться
предохранительными поясами. Каждый предохранительный пояс должен быть
испытан и замаркирован с указанием даты проверки.
Кроме того, рабочие, занятые строительно-монтажными работами,
должны обязательно носить предохранительные каски.
Строповку элементов и конструкций необходимо производить
исправными испытанными и имеющими бирки или клеймо об испытании,
инвентарными стропами, в необходимых случаях – специально разработанными
грузозахватными устройствами.
Строповку следует производить по схемам, составленным с учетом
прочности и устойчивости подъемных конструкций при монтажных нагрузках.
Элементы и конструкции должны подаваться к месту установки в
положении максимально близком к проектному.
69
При перемещении элементов и конструкций краном монтажник –
стропальщик должен сопровождать их и следить за тем, чтобы под
перемещаемым грузом не находились люди, при этом он должен идти в
безопасной зоне.
При подаче элемента или конструкции монтажники должны находиться
вне контура установленного элемента со стороны, противоположной подаче.
Для перехода монтажников с одной конструкции на другую следует
применять инвентарные лестницы, переходные мостики и трапы, имеющие
ограждения.
Переходы для передвижения рабочих по кровле во время монтажа следует
устраивать обязательно шириной не менее 0,6м с перилами по обеим сторонам.
Не допускается выполнять монтажные работы на высоте в открытых
местах при скорости ветра 25 м/с и более, при гололедице, грозе или тумане,
исключающих видимость в пределах фронта работ.
Опасные зоны на строительной площадке у монтажного крана
Опасной зоной при работе башенных кранов является площадь,
ограниченная параллельными линиями, отступающими от оси подкранового
пути на величину наибольшего рабочего вылета стрелы в каждую сторону с
учетом возможного отлета груза при его падении. При работе автомобильных
и гусеничных кранов опасной зоной является площадь, описанная радиусом
равным наибольшему рабочему вылету стрелы также с учетом возможного
отлета груза при его падении, которая определятся по формуле:
R=r+S;
где r – максимальный вылет стрелы крана, м
S – наибольшему возможный отлет конструкции при его падении, м,
определяется по формуле:
S=
)cos1(* nmh
где h – расстояние от земли до крюка крана, м,
m – длина ветви стропа, м,
70
α – угол между ветвью стропа и вертикалью,
n – расстояние от центра тяжести элемента до его наиболее удаленного
конца, м.
В нашем случае для крана СКГ-40.
h = 17,6 м;
m = 11,3 м;
cosα = 0,87(30º);
n = 1,49 м;
S =
49.1)87.01(*3.11*6.17
=6,2 м;
R = 26+6.2=32.2 м.
Опасной зоной при работе, выполняемой на высоте, считается участок
расположенный внизу под рабочей площадкой, граница которого
определяется горизонтальной проекцией площади рабочей площади 8,
увеличенной на безопасное расстояние – p = 0.5H
где H – высоты, на которой проводятся работы
P = 0.5*13.1=6.55 м

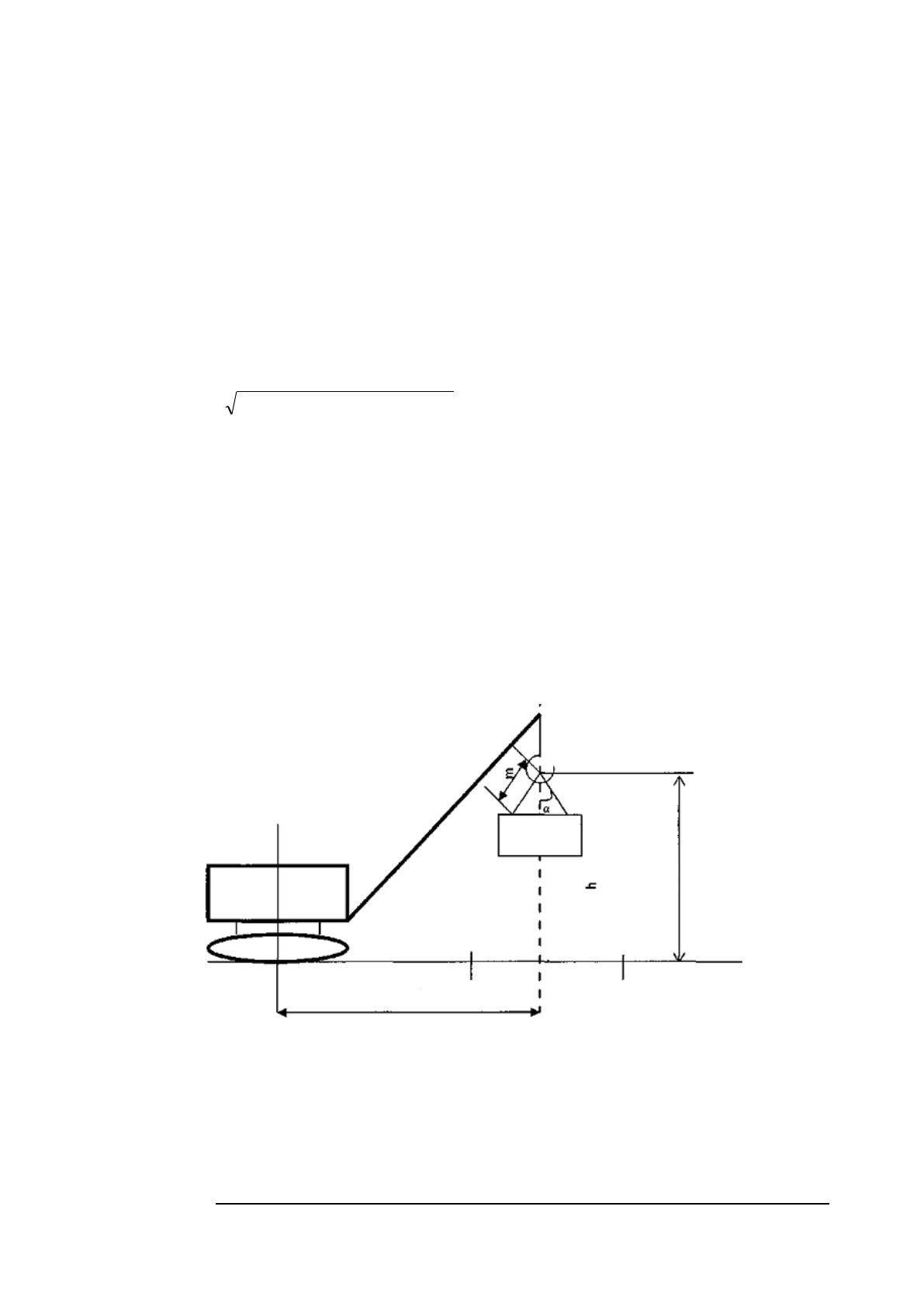

Рис. 3.1. Схема определения опасной зоны у монтажного крана.
Выбор стропующего устройства для монтажа подкрановой балки.
71
Строповка грузов одна из ответственных операций при выполнении
такелажных работ конструкция стропов должна обеспечивать полную
безопасность и удобство работ, а также возможность быстрой строповки и
расстроповки грузов.
Определяем усилие в одной из ветвей стропа:
S =
cos** nKn
Q
=
866.0*1*2
50
= 28.87кН
где Q – масса груза, т;
n – количество ветвей стропа;
K
n
– коэффициент неравномерности натяжения;
сosα – угол наклона ветви стропа к вертикали.

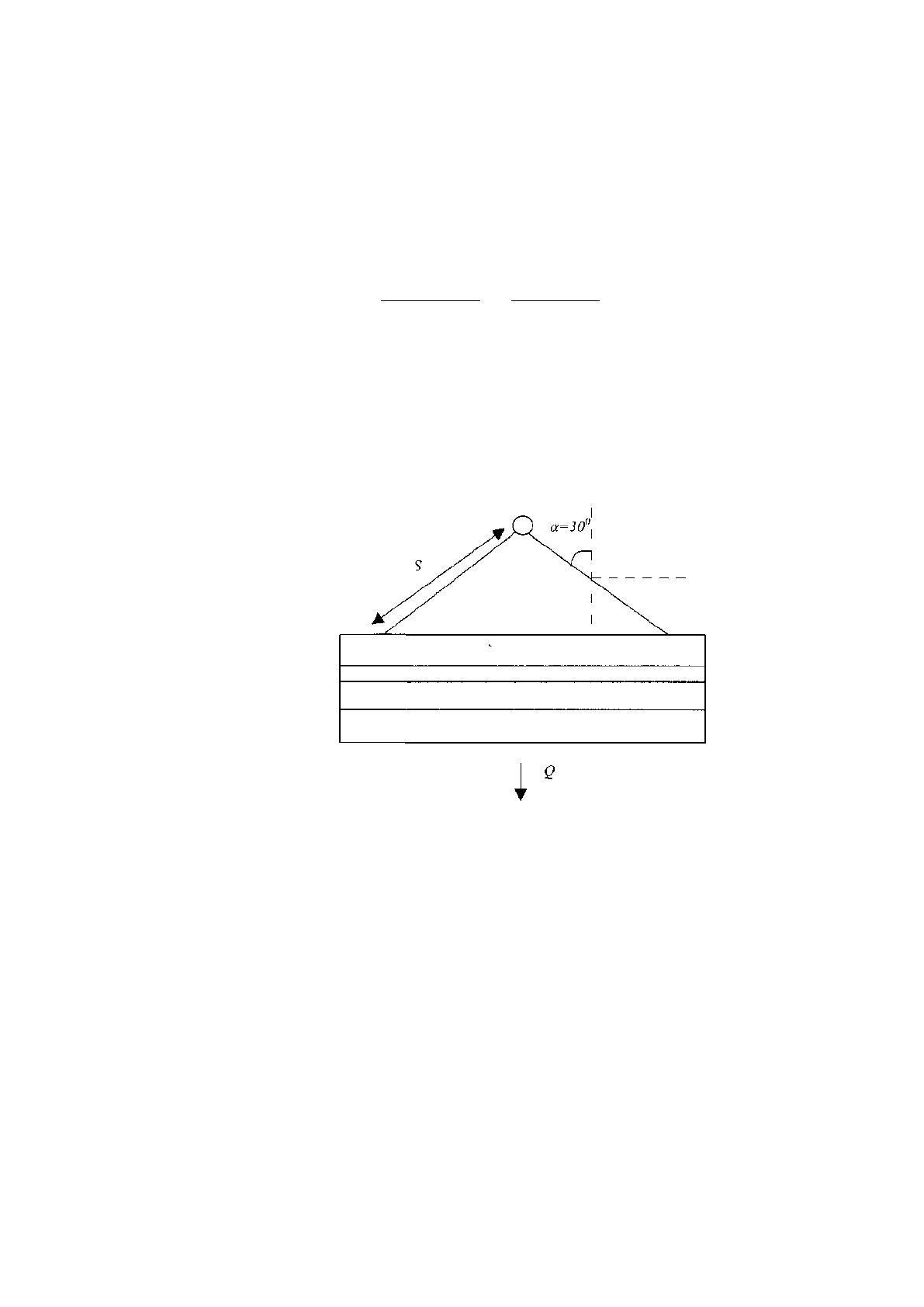

Рис. 3.2. Расчетная схема строповки подкрановой балки.
Вычисляем разрывное усилие каната:
S
p
= S*K
з
= 28.87*5 = 144.3 кН,
где К
з
– коэффициент запаса.
По величине разрывного усилия подбираем диаметр и тип каната:
канат Ø 18 мм ЛК РО (6х36) ГОСТ 7668-80 с разрывным усилием
171,5 кН>144,3 кН.
3.7 Пожарная безопасность.
72
Определение категории производства по взрывопожарной опасности.
По взрывопожарной опасности проектируемое сооружение относится к
категории «В», так как в производстве находятся пожароопасные материалы
(НАПБ Б.03.002-2007).
Обоснование принятой степени огнестойкости здания и пределов
огнестойкости основных строительных конструкций.
Огнестойкость здания определяется возгораемостью основных
Пределом огнестойкости называется время, по истечении которого
конструкции теряют несущую способность. Проектируемое здание относится
ко II степени огнестойкости, так как в основном конструкции выполнены из
несгораемых материалов. Минимальные пределы огнестойкости по
СНиП 21.01.97* «Противопожарные нормы» (час).
Обеспечение эвакуации людей из здания при пожаре и решения по
незадымляемости путей эвакуации.
Для обеспечения безопасной эвакуации людей из помещений и зданий
расчетное время эвакуации t
p
должно быть не менее необходимого времени
эвакуации людей t
HB
, которые устанавливаются по СНиП 21.01.97* «Пожарная
безопасность зданий и сооружений».
Расчетное время эвакуации t
p
устанавливается по расчету времени
движения одного или нескольких людских потоков через эвакуационные
выходы от наиболее удаленных мест размещения людей:
t
p
=t
1
+t
2
+t
3
+t
4
+t
5
; t
1
=l
1
/V
1
V
1
– скорость на начальном участке (м/мин).
11
V*l
* fN
D
, где f – средняя площадь горизонтальной проекции, f=0,125
N – количество людей.
73
4,5*30
125,0*80
D
=0,10 м
2
/м;
V
1
=80 м/мин;
g
1
=8 м/мин;
i
ii
i
V
Vg
g
1*1
g
2
=(8*4.5)/4.5=8 м/мин;
g
3
=(8*4.5)/6=6 м/мин принимаем g
3
=5 м/мин; V
3
=100м/мин;
g
4
=(5*6)/6=5 м/мин; V
4
=100м/мин;
g
5
=(5*6)/(3*5)=8,7 м/мин; V
5
=80м/мин;
t
1
=30/80=40сек; t
2
=0; в проеме t
3
=32/100=32сек;
t
4
=27/100=27сек; t
2
=0; t
эв
=40+32+27=1мин 40сек;
Система противодымной защиты представляет собой комплекс
организованных мероприятий и технических средств направленных на
предотвращение воздействия на людей дыма и токсических продуктов,
образующихся при пожаре.
Функции дымовых проемов здания выполняют оконные проемы, а также
дымовые люки. Площадь дымовых люков или шахт принимают равной 0,2%
от площади помещения, т. е. площадь дымовых люков равна 15,6 м
2
.
При пожаре работники эвакуируются из помещений через двери вдоль
пролетов здания, а дым удаляется через оконные проемы и светоаэрационные
фонари.
Решения по обеспечению пожарной безопасности на строительной
площадке.
Стройгенплан объекта выполняют с соблюдением требований пожарной
безопасности. Устраиваются дороги шириной 3,5 м, закольцовываются.
Прокладываются временные водопроводные сети. Открытые складские
площади расположены в зоне действия крана. При разгрузке и складировании
материалов и конструкций необходимо следить, чтобы дороги и проезды,
74
подъезды к зданиям, и источникам водоснабжения не загромождались, а при
необходимости беспрепятственно использовать их в случае возникновения
пожаров. Отходы сгораемых материалов (древесные стружки, опилки) со
строительной площадки ежедневно удаляют.
Открытые склады расположены с соблюдением противопожарных
разрывов между основными строящимся зданием и между собой.
Огнеопасные (легко воспламеняющиеся) и горючие материалы хранятся в
закрытых складах. На строительной площадке запрещается разводить костры,
сжигать отходы. Для улучшения производства пожароопасных работ
(разогрев битума, приготовление мастик и др.) выделяют специально
оборудованные места.
На строительной площадке, в зоне временных зданий устраиваются
пожарные посты, которые снабжены следующими противопожарными
средствами: топоры, ломы, лопаты, багры металлические, огнетушители.
Противопожарное оборудование содержится в исправном состоянии и
подступы к нему должны быть свободны. Для своевременного извещения о
пожаре пожарной части строительная площадка обязательно должна быть
телефонизирована.
На случай возникновения пожара должна быть обеспечена эвакуация
людей через эвакуационные выходы.
На строительной площадке должны быть вывешены плакаты,
указывающие на пожароопасные места, и обязательно указаны места для
курения.
Обоснование необходимого количества первичных средств
пожаротушения.
На каждые 200 м строительной площадки необходимо иметь два
огнетушителя, бочку с водой (емкостью не менее 250 л.), ящик с песком.
Огнетушители марки ОХП-10 с длиной выбрасываемой струи до 8 м и
продолжительностью работы 60-65 с. Огнетушитель предназначен для
