35
11
29.693
29.693
29.693
Элементы раскосов
12
-25.497
-25.497
-25.497
13
15.407
15.407
15.407
14
-15.271
-15.271
-15.271
15
5.181
5.181
5.181
16
-5.045
-5.045
-5.045
17
-5.045
-5.045
-5.045
18
5.181
5.181
5.181
19
-15.271
-15.271
-15.271
20
15.407
15.407
15.407
21
-25.497
-25.497
-25.497
Элементы опорных раскосов
22
25.588
25.588
25.588
23
25.588
25.588
25.588
Таблица 1.5
Опорные реакции
Сила слева (Т)
Сила справа (Т)
По критерию N
max
-24.927
-24.927
По критерию N
min
-24.927
-24.927
Таблица 1.6
Результаты расчета
Проверено по СниП
Проверка
Коэффициент
использования
п.5.1
Прочность верхнего пояса
0.673
п.5.3
Устойчивость верхнего пояса в плоскости
фермы
0.766
п.5.3
Устойчивость верхнего пояса из плоскости
фермы
0.803
пп. 6.1-6.4,6.16
Гибкость верхнего пояса
0.403
п.5.1
Прочность нижнего пояса
0.712
пп. 6.1-6.4,6.16
Гибкость нижнего пояса
0.109
п.5.1
Прочность раскосов
0.551
п.5.3
Устойчивость раскосов в плоскости фермы
0.661
п.5.3
Устойчивость раскосов из плоскости
фермы
0.717
пп. 6.1-6.4,6.16
Гибкость раскосов
0.403
п.5.1
Прочность опорных раскосов
0.553
пп. 6.1-6.4,6.16
Гибкость опорных раскосов
0.168
Жесткость фермы
0.647
36
Коэффициент использования 0.803 – Устойчивость верхнего пояса из
плоскости фермы.
Максимальный прогиб – 0, 029 м.
Фермы ФП-18
Расчет выполнен по СП 16.13330.2017 [17].
Сталь: C245
Группа конструкций по таблице 50* СП 16.13330.2017 [17].
Коэффициент надежности по ответственности 0.95

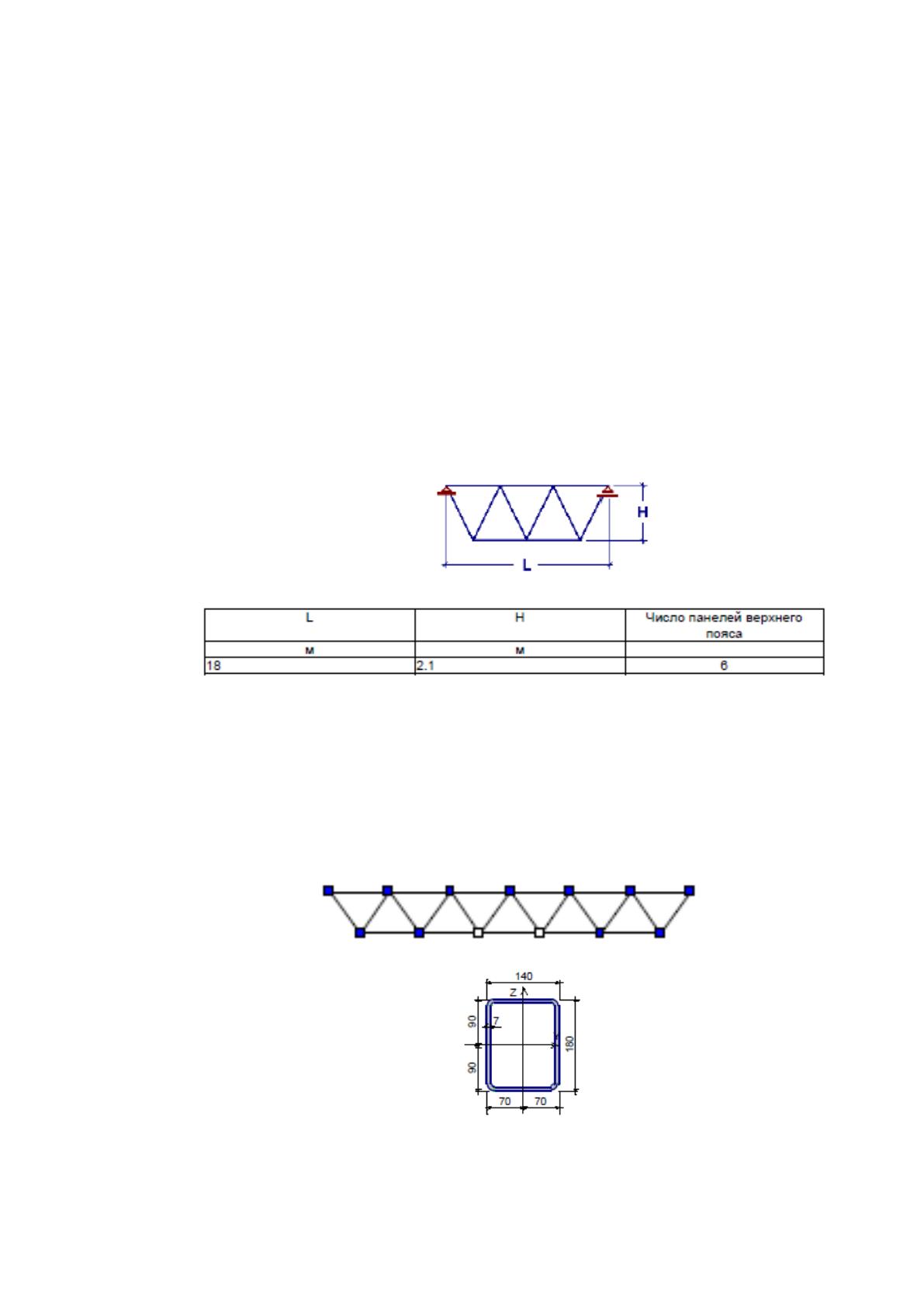

Тип фермы
Рис. 1.11. Тип фермы
Раскрепления из плоскости
Раскрепления из плоскости заданы пользователем.
Рис. 1.12. Сечение верхнего пояса
37

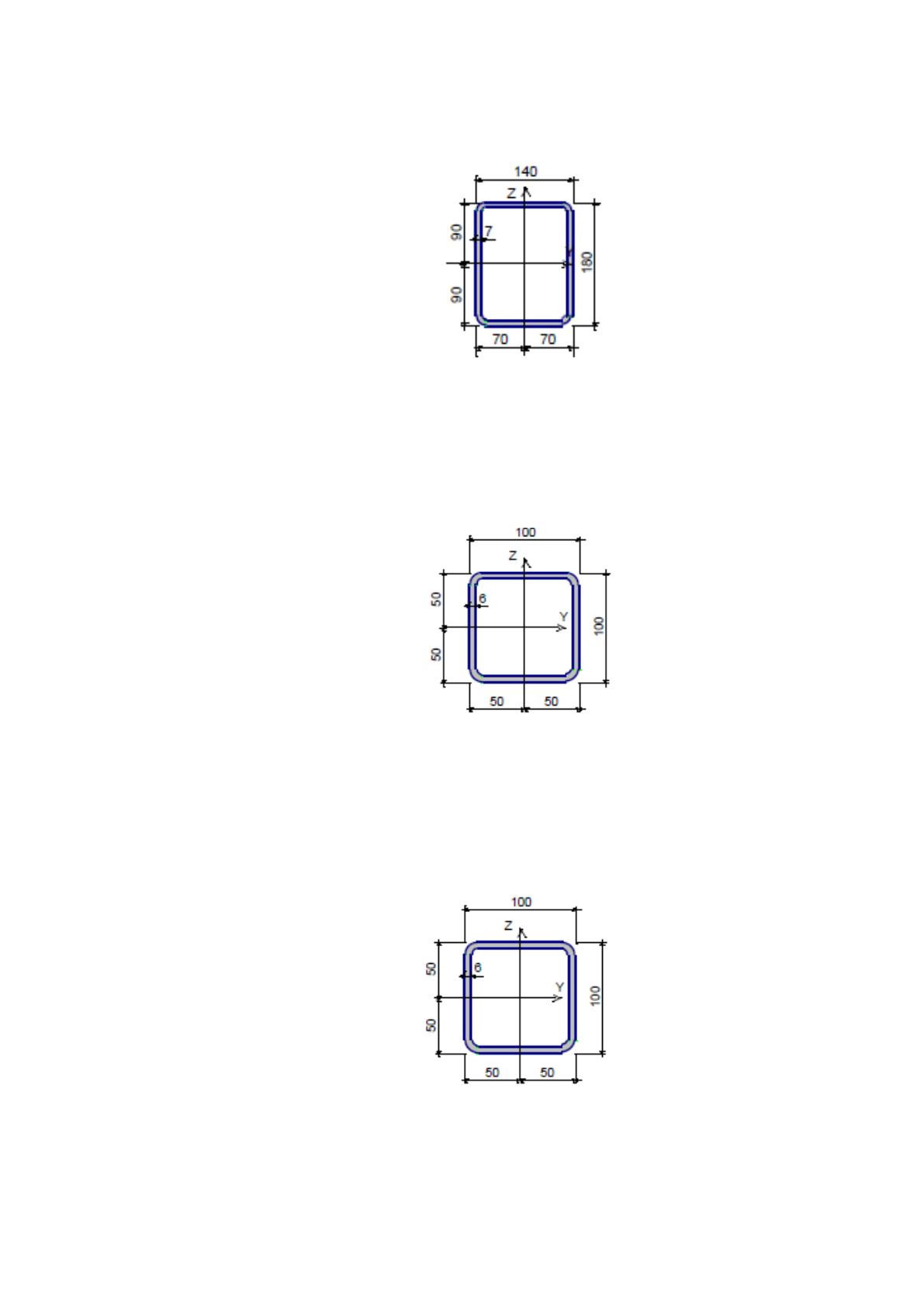

Профиль – прямоугольные трубы по ГОСТ 30245-2003 180х140х7
Сечение нижнего пояса
Рис. 1.13. Сечение нижнего пояса
Профиль – прямоугольные трубы по ГОСТ 30245-2003 180х140х7
Сечение раскосов
Рис. 1.14. Сечение раскосов
Профиль – квадратные трубы по ГОСТ 30245-2003 100х6
Сечение опорных раскосов
Рис. 1.15. Сечение опорных раскосов
Профиль – квадратные трубы по ГОСТ 30245-2003 100х6
38
Загружение 1 – постоянное
Коэффициент надежности по нагрузке: 1.1

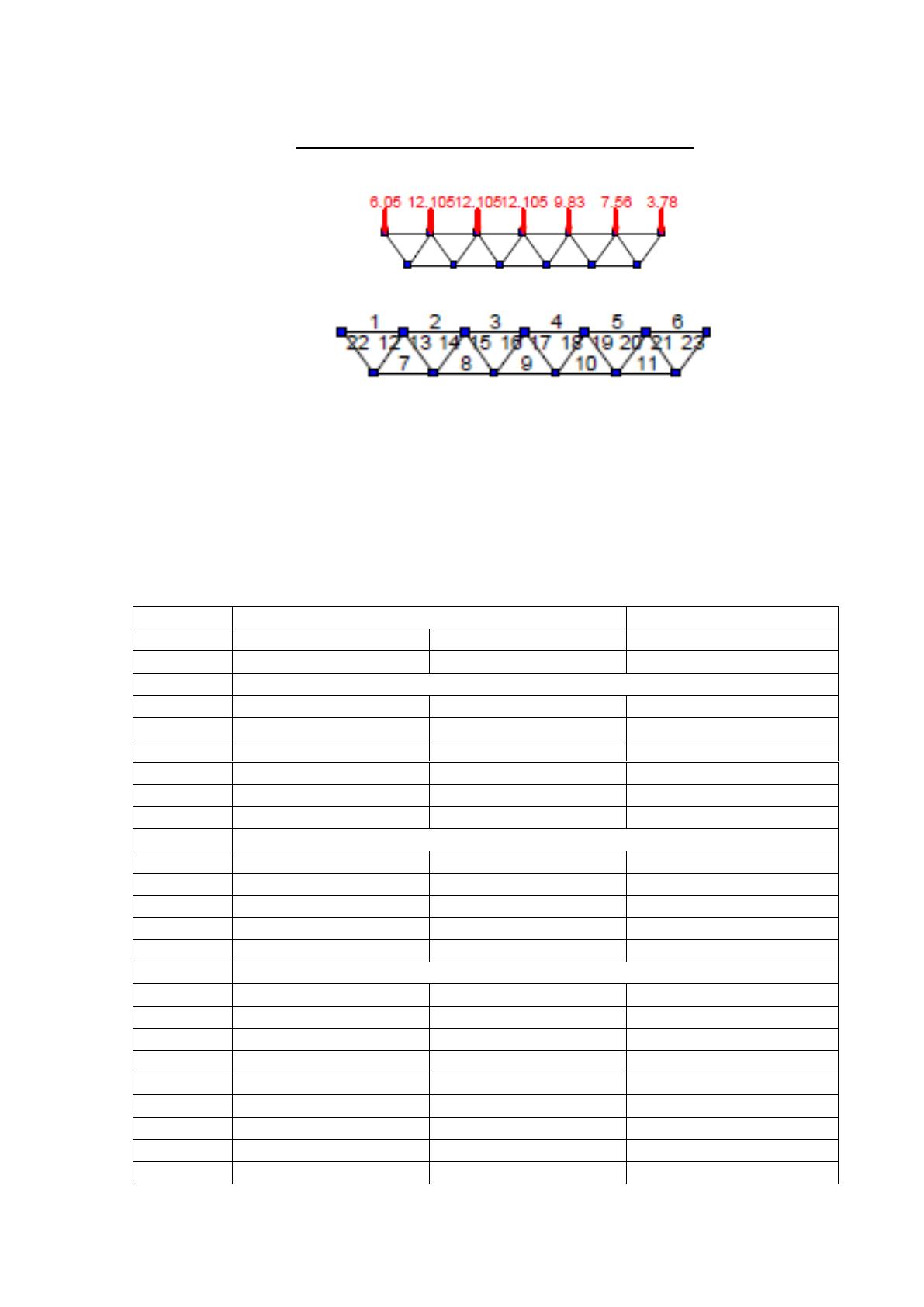

Рис. 1.16. Усилия в элементах
Равномерно распределенная нагрузка – Т/м
Сосредоточенная сила – Т
Таблица 1.7
№ эл.
Комбинации
Загружения
N
min
N
max
1
Т
Т
Т
Элементы верхнего пояса
1
-20.533
-20.533
-20.533
2
-52.954
-52.954
-52.954
3
-68.081
-68.081
-68.081
4
-65.915
-65.915
-65.915
5
-48.082
-48.082
-48.082
6
-17.827
-17.827
-17.827
Элементы нижнего пояса
7
41.067
41.067
41.067
8
64.84
64.84
64.84
9
71.321
71.321
71.321
10
60.51
60.51
60.51
11
35.655
35.655
35.655
Элементы раскосов
12
-35.327
-35.327
-35.327
13
20.451
20.451
20.451
14
-20.451
-20.451
-20.451
15
5.575
5.575
5.575
16
-5.575
-5.575
-5.575
17
-9.301
-9.301
-9.301
18
9.301
9.301
9.301
19
-21.381
-21.381
-21.381
20
21.381
21.381
21.381
39
21
-30.671
-30.671
-30.671
Элементы опорных раскосов
22
35.327
35.327
35.327
23
30.671
30.671
30.671
Таблица 1.8
Опорные реакции
Сила слева (Т)
Сила справа (Т)
По критерию N
max
-34.797
-28.738
По критерию N
min
-34.797
-28.738
Таблица 1.9
Результаты расчета
Проверено по СниП
Проверка
Коэффициент
использования
п.5.1
Прочность верхнего пояса
0.65
п.5.3
Устойчивость верхнего пояса в плоскости
фермы
0.742
п.5.3
Устойчивость верхнего пояса из плоскости
фермы
0.78
пп. 6.1-6.4,6.16
Гибкость верхнего пояса
0.405
п.5.1
Прочность нижнего пояса
0.681
пп. 6.1-6.4,6.16
Гибкость нижнего пояса
0.111
п.5.1
Прочность раскосов
0.639
п.5.3
Устойчивость раскосов в плоскости фермы
0.768
п.5.3
Устойчивость раскосов из плоскости
фермы
0.835
пп. 6.1-6.4,6.16
Гибкость раскосов
0.425
п.5.1
Прочность опорных раскосов
0.639
пп. 6.1-6.4,6.16
Гибкость опорных раскосов
0.17
Жесткость фермы
0.636
Коэффициент использования 0.835 – Устойчивость раскосов из
плоскости фермы
Максимальный прогиб – 0.029 м.
Фермы ФП-12
Расчет выполнен по СП 16.13330.2017 [17].
Сталь: C245
Группа конструкций по таблице 50* СП 16.13330.2017 [17].
Коэффициент надежности по ответственности 0.95
40

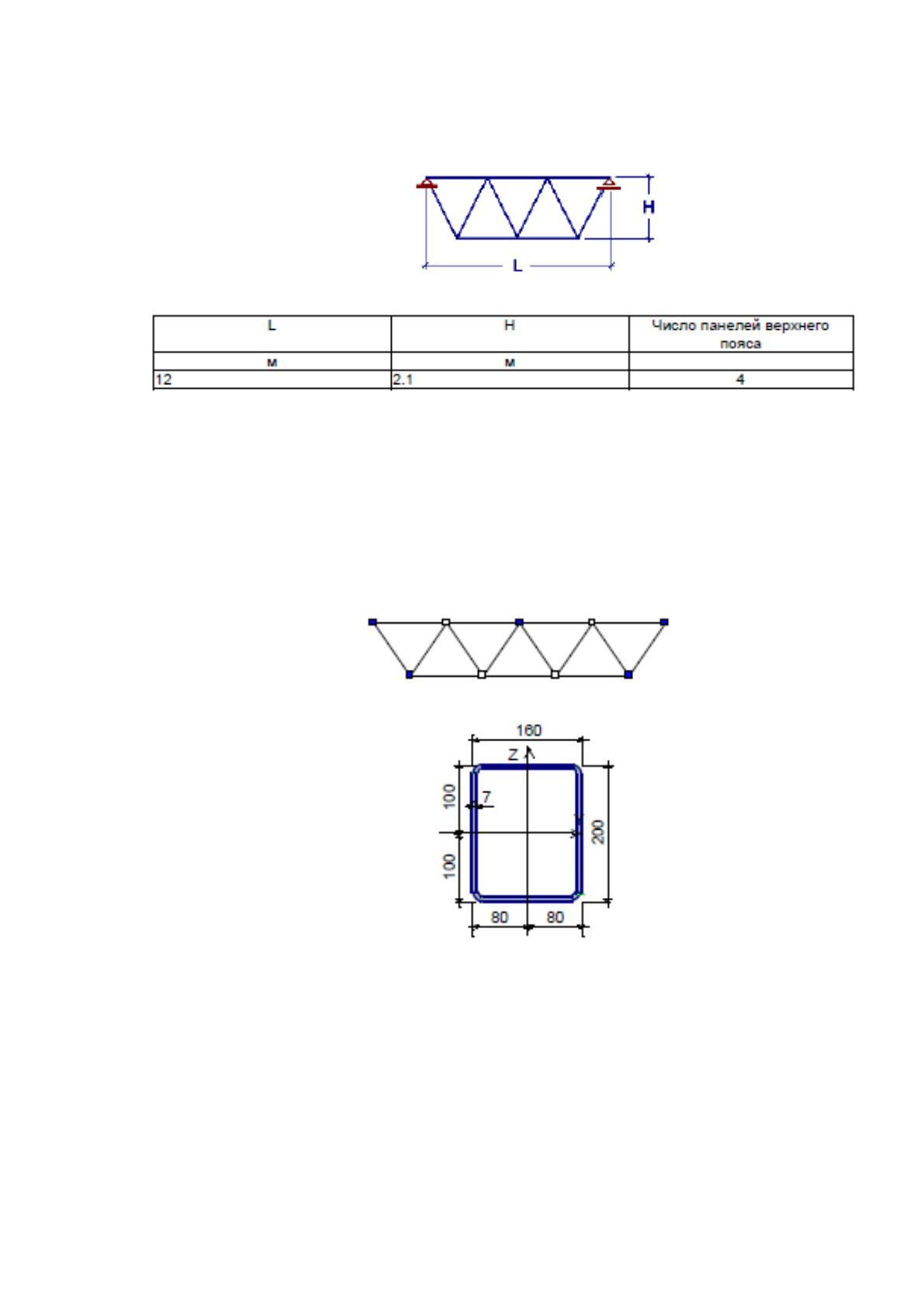

Тип фермы
Рис. 1.17. Тип фермы
Раскрепления из плоскости
Заданые пользователем раскрепления из плоскости
Рис. 1.18. Сечение верхнего пояса
Профиль: Трубы прямоугольные ГОСТ 30245-2003 200x160x7
41

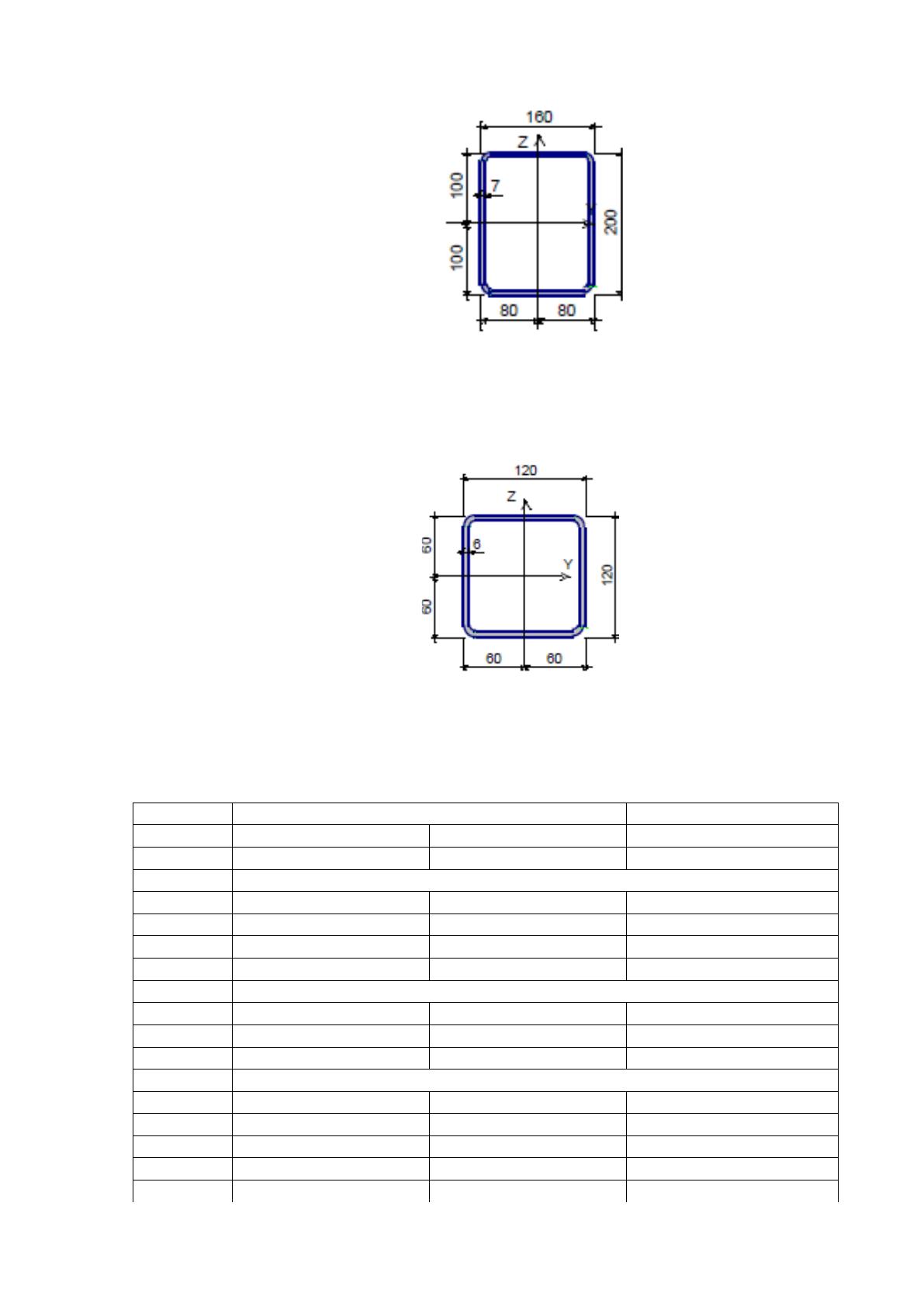

Рис. 1.19. Сечение нижнего пояса
Профиль: Трубы прямоугольные ГОСТ 30245-2003 200x160x7
Рис. 1.20. Сечение откосов
Профиль: Трубы квадратные ГОСТ 30245-2003 120х6
Таблица 1.10
№ эл.
Комбинации
Загружения
N
min
N
max
1
Т
Т
Т
Элементы верхнего пояса
1
-19.561
-19.561
-19.561
2
-58.401
-58.401
-58.401
3
-58.401
-58.401
-58.401
4
-19.561
-19.561
-19.561
Элементы нижнего пояса
5
39.041
39.041
39.041
6
77.64
77.64
77.64
7
39.041
39.041
39.041
Элементы раскосов
8
-33.515
-33.515
-33.515
9
33.308
33.308
33.308
10
-33.1
-33.1
-33.1
11
-33.1
-33.1
-33.1
12
33.308
33.308
33.308
42
13
-33.515
-33.515
-33.515
Элементы опорных раскосов
14
33.653
33.653
33.653
15
33.653
33.653
33.653
Опорные реакции
Сила слева (Т)
Сила справа (Т)
По критерию N
max
-27.469
-27.469
По критерию N
min
-27.469
-27.469
Результаты расчета
Проверено по СниП
Проверка
Коэффициент
использования
п.5.1
Прочность верхнего пояса
0.495
п.5.3
Устойчивость верхнего пояса в плоскости
0.553
Результаты расчета
Проверено по СниП
Проверка
Коэффициент
использования
Фермы
п.5.3
Устойчивость верхнего пояса из плоскости
фермы
0.849
пп. 6.1-6.4,6.16
Гибкость верхнего пояса
0.729
п.5.1
Прочность нижнего пояса
0.658
пп. 6.1-6.4,6.16
Гибкость нижнего пояса
0.099
п.5.1
Прочность раскосов
0.5
п.5.3
Устойчивость раскосов в плоскости фермы
0.572
п.5.3
Устойчивость раскосов из плоскости
фермы
0.606
пп. 6.1-6.4,6.16
Гибкость раскосов
0.322
п.5.1
Прочность опорных раскосов
0.502
пп. 6.1-6.4,6.16
Гибкость опорных раскосов
0.14
Жесткость фермы
0.473
Коэффициент использования 0.849 – Устойчивость верхнего пояса из
плоскости фермы.
Максимальный прогиб – 0.014 м.
43
ГЛАВА 2. ТЕХНОЛОГИЯ И ОРГАНИЗАЦИЯ
СТРОИТЕЛЬСТВА
2.1. Условия осуществления строительства
Площадка строительства расположена на территории Сургутского
района ХМАО с развитой транспортной инфраструктурой.
Все необходимые для строительства составляющие транспортируются
на обьект специализированным автотранспортом.
Поставка материалов, инструментов,механизации,металлоконструкций
и оборудования должна осуществляться по графику обеспещивающему сроки,
своевременного ввода объекта в эксплуатацию.
Обеспечение строительства рабочими кадрами предусматривается за
счет кадрового состава генподрядчика. Подъезд рабочих к месту
строительства осуществляется городским транспортом от места их
постоянного проживания.
Территория строительства свободна от застройки, поэтому стесненные
условия на стройплощадке отсутствуют.
2.2. Определение этапов строительства здания, способы
производства работ
Для обеспечения своевременной подготовки и соблюдения
технологической последовательности строительства объекта проектом
предусматривается два периода: подготовительный и основной.
В подготовительный период строительства необходимо выполнить :
- установку временного ограждения площадки строительства;
- размещение временных зданий и сооружений для строителей;
- обеспечение строительства водой и электроэнергией;
- устройство временных дорог из сборных железобетонных дорожных
плит по песчаному основанию;
- устройство временных открытых складских площадок;
44
- установка мойки колес автотранспорта строителей;
- оборудование стройплощадки стендами с комплектом первичных
средств пожаротушения;
- размещение информационного щита у въезда на стройплощадку;
- разбивку геодезической основы здания,
- частичную вертикальную планировку,
- перекладку ЛЭП.
В состав работ основного периода строительства входит:
- отрывка котлована;
- возведение подземной и надземной частей основного корпуса;
- возведение остальных зданий и сооружений;
- прокладка наружных инженерных сетей;
- благоустройство и озеленение территории.
Технологическая последовательность работ при возведении здания :
- земляные работы (разработка котлована);
- устройство свай,
- возведение подземной части здания;
- возведение надземной части здания;
- монтаж оборудования,
- выполнение внутренних сетей;
- внутренние отделочные работы;
- отделка фасадов,
- прокладка наружных инженерных сетей,
- благоустройство и озеленение территории.
Все работы будут выполняться поточным методом.
Таблица 2.1
Выбор способов производства работ
