55
Наименование работ
Ед. изм.
Кол.
Норма на ед. изм.
Общая потребность
Обоснование
чел.-ч.
маш.-ч.
чел.-дни
маш.-см.
Кладка стен кирпичных внутренних при высоте этажа до
4 м
м3
144,32
5,21
91,7
08-02-001-7
Кладка стен кирпичных внутренних при высоте этажа
свыше 4 м
м3
204,8
5,05
126,1
08-02-001-8
Укладка перемычек при наибольшей массе монтажных
элементов в здании до 8 т массой до 0,7 т
100 шт
0,72
96,75
35,84
8,5
3,1
07-01-021-5
Установка монтажных изделий массой до 20 кг
1 т
6,8749
42,7
21,25
35,8
17,8
07-01-044-3
Изоляция минеральной ватой по узлам стен
м3
13,12
20,04
0,69
32,1
1,1
26-01-037-1
Покрытие листовой оцинкованной сталью по узлам стен
100 м2
1,146
112,75
15,8
12-01-010-1
Устройство герметизации горизонтальных и
вертикальных стыков по узлам стен
100 м шва
3,3
6,33
2,95
2,5
1,2
07-05-039-1
Монтаж ограждающих конструкций стен из
многослойных панелей заводской готовности при высоте
здания до 50 м (участок мойки)
100 м2
0,7521
170,24
20,41
15,6
1,9
09-04-006-4
Монтаж кровельного покрытия из многослойных
панелей заводской готовности при высоте до 50 м
100 м2
2,6189
45,2
7,37
14,4
2,4
09-04-002-3
Установка и разборка внутренних трубчатых
инвентарных лесов при высоте помещений до 6 м
100 м2
1,41
70,2
0,18
12,1
0,03
08-07-002-1
Перегородки
Монтаж перегородок стальных, консольных, сетчатых
100 м2
0,441
52,1
0,2
2,8
0,01
09-03-046-3
Установка сеток для перегородок
100 м2
0,36
11,2
0,56
0,5
0,02
26-01-048-4
Огрунтовка металлических поверхностей за один раз
груновкой ГФ-021
100 м2
1,002
5,31
1,12
0,6
0,1
13-03-002-4
56
Наименование работ
Ед. изм.
Кол.
Норма на ед. изм.
Общая потребность
Обоснование
чел.-ч.
маш.-ч.
чел.-дни
маш.-см.
Окраска огрунтованных металлических поверхностей
эмалью ПФ-115
100 м2
1,002
3,83
0,66
0,5
0,1
13-03-004-26
Устройство перегородок в зданиях промышленных
предприятий без изоляции
100 м2
0,16
220,18
0,77
4,3
0,02
10-04-009-1
Кровля
Монтаж металлических стаканов для крепления
крышных вентиляторов
1 т
0,966
71,07
57,12
8,4
6,7
09-06-024-12
Устройство пароизоляции из слоя «Унифлекс»
100 м2
17,1
7,84
0,07
16,3
0,1
12-01-015-3
Утепление покрытий минераловатным утеплителем
«Техноруф-Н» толщиной 100 мм
100 м2
34,2
33,9
0,7
141,4
2,9
12-01-013-5
Установка элементов каркаса из деревянных брусков по
узлам стен
м3
9,2
22,5
0,36
25,2
0,4
10-01-010-1
Устройство рабочего настила из деревянных брусков
толщиной 50 мм
100 м2
1,197
32,48
1,17
4,7
0,2
10-01-083-7
Изоляция минеральной покрытий и перекрытий сверху
м3
5,1
10,93
0,72
6,8
0,4
26-01-037-2
Устройство кровель скатных из кровельной мембраны
100 м2
17,1
15,73
32,8
0,0
12-01-001-5
Устройство мелких покрытий (брандмауэры, парапеты,
свесы и т. п.) из листовой оцинкованной стали
100 м2
5,224
112,75
0,07
71,8
0,04
12-01-010-1
Установка монтажных изделий массой до 20 кг
т
1,321
42,7
1,03
6,9
0,2
07-01-044-3
Устройство герметизации швов по узлам кровли
мастикой герметизирующей нетвердеющей
100 шва
0,86
20,13
6,73
2,1
0,7
07-05-039-7
Монтаж металлоконструкций ограждения кровли
1 т
1,56
39,13
12,96
7,4
2,5
09-03-030-1
Огрунтовка поверхностей за один раз грунтовкой ГФ-021
100 м2
0,68
5,31
1,12
0,4
0,1
13-03-002-4
Окраска металлических огрунтованных поверхностей
эмалью ПФ-115
100 м2
0,68
3,83
0,65
0,3
0,1
13-03-004-26
Окна
57
Наименование работ
Ед. изм.
Кол.
Норма на ед. изм.
Общая потребность
Обоснование
чел.-ч.
маш.-ч.
чел.-дни
маш.-см.
Установка в жилых и общественных зданиях оконных
блоков из ПВХ профилей поворотных (откидных,
поворотно-откидных) с площадью проёма до 2 м2
двухстворчатых
100 м2
0,468
187,55
53,42
10,7
3,0
10-01-034-5
Установка в жилых и общественных зданиях оконных
блоков из ПВХ профилей поворотных (откидных,
поворотно-откидных) с площадью проёма более 2 м2
двухстворчатых
100 м2
0,2016
145,72
35,26
3,6
0,9
10-01-034-6
Установка в жилых и общественных зданиях оконных
блоков из ПВХ профилей поворотных (откидных,
поворотно-откидных) с площадью проёма более 2 м2
трёхстворчатых в том числе при наличии створок
глухого остекления
100 м2
0,0882
149,16
37,13
1,6
0,4
10-01-034-8
Установка подоконных досок из ПВХ в панельных
стенах
100 м.п
0,558
21,26
0,19
1,4
0,01
10-01-035-2
Двери
Монтаж противопожарных дверей
1 т
2,4709
89,49
0,88
27,0
0,3
09-06-001-1
Монтаж стальных дверей
1 т
1,0677
89,49
1,58
11,7
0,2
09-06-001-1
Ворота
Установка ворот с коробками стальными, с раздвижными
или распахивающимися неутепленными полотнами и
калитками
100 м2
0,9786
228,66
57,17
27,3
6,8
10-01-046-1
Огрунтовка металлических поверхностей за один раз
груновкой ГФ-0119 рамы ворот
100 м2
0,0864
5,31
1,12
0,1
0,01
13-03-002-5
58
Наименование работ
Ед. изм.
Кол.
Норма на ед. изм.
Общая потребность
Обоснование
чел.-ч.
маш.-ч.
чел.-дни
маш.-см.
Окраска металлических огрунтованных поверхностей
эмалью ПФ-115
100 м2
0,0864
3,83
0,65
0,0
0,01
13-03-004-26
Полы
Устройство теплоизоляции сплошной из плит
«техноплекс» толщиной 100 мм
100 м2
8,428
28,38
0,98
29,2
1,01
11-01-009-01
Устройство плит железобетонных плоских
100 м3
2,823
220,66
41,07
76,0
14,1
06-01-001-16
Устройство стяжек цементных толщиной 20 мм
100 м2
0,95
39,51
4,6
11-01-011-1
Устройство гидроизоляции обмазочной в один слой
толщиной 2 мм
100 м2
1,498
26,97
4,62
4,9
0,8
11-01-004-05
Устройство покрытий бетонных толщиной 40 мм из
бетона В22,5
100 м2
14,731
40,43
0,81
72,6
1,5
11-01-015-01
Устройство покрытий бетонных на каждые 5 мм
изменения толщины
100 м2
29,462
1,19
0,81
4,3
2,9
11-01-015-02
Шлифовка бетонных покрытий
100 м2
14,73
80,04
32,0
143,8
57,5
11-01-015-07
Устройство покрытий на цементном растворе из плиток
керамических для полов одноцветных с красителем
100 м2
0,17
119,78
0,28
2,5
0,01
11-01-027-03
Футеровка штучными кислотоупорными материалами на
замазке «Арзамит-5» плиткой кислотоупорной толщиной
20 мм
м2
32,4
5,15
0,02
20,3
0,1
13-01-002-01
Устройство покрытий из линолеума на клее бустилат
100 м2
0,95
42,4
0,5
4,9
0,1
11-01-036-01
Уплотнение грунта щебнем
100 м2
0,69
7,7
0,93
0,6
0,1
11-01-001-02
Устройство монолитного бетонного пандуса толщиной
300 мм
100 м3
0,207
116,82
6,32
2,9
0,2
06-01-001-15
Внутренняя отделка
59
Наименование работ
Ед. изм.
Кол.
Норма на ед. изм.
Общая потребность
Обоснование
чел.-ч.
маш.-ч.
чел.-дни
маш.-см.
Сплошное выравнивание бетонных поверхностей
потолков (однослойная штукатурка)известковым
раствором
100 м2
0,415
51,3
2,6
15-02-019-2
Оштукатуривание поверхностей цементно-известковым
или цементным раствором по камню и бетону
улучшенное стен
100 м2
9,731
85,84
5,45
101,9
6,5
15-02-016-3
Оштукатуривание поверхностей цементно-известковым
или цементным раствором по камню и бетону простое
стен
100 м2
8,5
75,4
5,45
78,2
5,6
15-02-016-1
Расшивка швов кладки из кирпича
100 м2
7,67
21,9
20,5
08-02-006-1
Окраска поливинилацетатными водоэмульсионными
составами простая по штукатурке и сборным
конструкциям, подготовленным под окраску стен
100 м2
7,67
15,18
0,08
14,2
0,1
15-04-005-1
Окраска поливинилацетатными водоэмульсионными
составами улучшенная по штукатурке стен
100 м2
8,5
42,9
0,15
44,5
0,2
15-04-005-3
Силикатная окраска водными составами внутри
помещений
100 м2
8,163
14,19
0,03
14,1
0,03
15-04-002-4
Простая окраска масляными составами по штукатурке и
сборным конструкциям, подготовленным под окраску
стен
100 м2
1,568
21,12
0,05
4,0
0,01
15-04-024-8
Гладкая облицовка стен, столбов, пилястр и откосов (без
карнизных, плинтусных и угловых плиток) без установки
плиток туалетного гарнитура на цементном растворе по
кирпичу и бетону
100 м2
2,232
228
62,1
15-01-019-1
Устройство подвесных потолков типа «Армстронг» по
каркасу из оцинкованного профиля
100 м2
0,975
102,46
5,35
12,2
0,6
15-01-047-15
Разные работы
Устройство основания под отмостку щебёночного
м3
14,4
2,4
1,46
4,2
2,6
08-01-002-2
60
Наименование работ
Ед. изм.
Кол.
Норма на ед. изм.
Общая потребность
Обоснование
чел.-ч.
маш.-ч.
чел.-дни
маш.-см.
Устройство асфальтобетонных покрытий дорожек и
тротуаров однослойных из литой мелкозернистой
асфальтобетонной смеси толщиной 3 см
100 м2
1,152
15,12
0,02
2,1
0,003
27-07-001-1
Монтаж лестниц прямолинейных и криволинейных,
пожарных с ограждением
1 т
1,4054
32,37
16,94
5,5
2,9
09-03-029-1
Всего общестроительных работ
5314
Благоустройство территории
106,0
Прочие неучтённые работы
305,0
Специальные виды работ
Отопление и вентиляция
503
Водопровод и канализация
58
Электромонтажные работы
469
61
2.4. Потребность строительства в основных строительных
машинах, механизмах, транспортных средствах
Подбор монтажного крана осуществляется исходя из размеров здания,
веса и габаритов элементов монтажа, объёма работ и др.
Выбор главного механизма грузоподъема подбирается по трём
параметрам: грузоподъемность, высота подъёма крюка,глубина подачи.
Формула необходимых технических параметров самоходного крана со
стрелой.
Необходимая грузоподъемность крана Q
к
, т:
.к т п
Q Q Q
(2.1)
где Q – масса груза, т;
Q
стр.
– масса строповочных устройств, т.
Расчитаем грузоподъмность для некоторых элементов конструкции.
стеновая панель:
0,25 0.05 0,3
к
Q
т.
конструкция фермы:
1,8 0,122 1,922
к
Q
т.
Определяем высоту подъёма крюка
СТЭЛЗКР
hhhhH
0
, (2.2)
где h
0
– высота здания от уровня стоянки крана до низа монтируемого
элемента;
h
з
– запас по высоте требуемый по условиям безопасности монтажа,
принимаем 1 м;
h
эл
– толщина монтируемого элемента;
h
ст
– высота строповки , принимаем 1,5 м;
Для стеновой панели:
62
КР
H
10,6 + 1 + 0,5 + 1,5 = 13,6 м
Для конструкции фермы:
КР
H
11,4 + 1 + 0,2 + 1,5 = 14,1 м
Определяем вылет стрелы крана:
а
hh
hН
l
п
шкр
кр
ст
)dсе)((
, (2.3)
где h
ш
– расстояние от уровня стоянки крана до оси поворота стрелы,
принимается 1,5м;
(е + с) – минимальны зазор между осью стрелы и монтируемым
элементом, принимается 1м;
d – расстояние от центра тяжести монтируемого элемента до края
здания, м;
а – расстояние от оси вращения крана до оси поворота стрелы,
принимается 3,0 м.
Для стеновой панели:
(13,6 1,5)(1,0 2,0)
3,0 14,7
2 1,5
кр
l м
Для конструкции фермы:
(14,1 1,5)(1,0 3,0)
2,0 15,9
2 1,5
кр
l м
Таблица 2.4
Расчетные параметры выбора крана
Марка
конструкции
Размеры
Масса, т
Вылет
стрелы,
l
с
Высота
подъема,
h
кр
Возможные
марки
кранов
Элемент
Строп. устр-
ва
На
крюке
Стеновая
панель
1,5х2,0
0,25
Строп
двухветвевой,
ГОСТ 25573-
82
0,05
0,3
14,7
13,6
КС-5474
КС-35714
63
Конструкция
фермы
0,6х1,2
1,8
Строп
четырехвет.,
ГОСТ 25573-
82
0,05
1,922
15,9
14,9
КС-5474
КС-35714
Таблица 2.5
Подбор марки кранов
Расчетный параметр
Возможные марки стрелового крана
Q
к
= 0,3 т (1,922 т)
КС-5474
КС-35714
L
max
= 14,7 м (15,9 м)
КС-5474
КС-35714
H
к
= 13,6 м (14,9 м)
КС-5474
КС-35714
Для монтажных работ по указанным элементам конструкции, по
техническим параметрам подходит только один кран КС-5474.
Кроме того, для повышения производительности работ будет
использовать еще одни кран LTF 1045.
Произведем расчет коэффициента грузоподъемности для данного крана:
ЭЛ
ГК
К
m
К
Р
(2.4)
где m
ЭЛ
– масса поднимаемого груза;
Р
К
– грузоподъемность крана при рабочем вылете стрелы.
Для стеновой панели:
0,3
0,1
3,2
ГК
К
Для конструкции фермы:
1,922
0,84
2,3
ГК
К
64

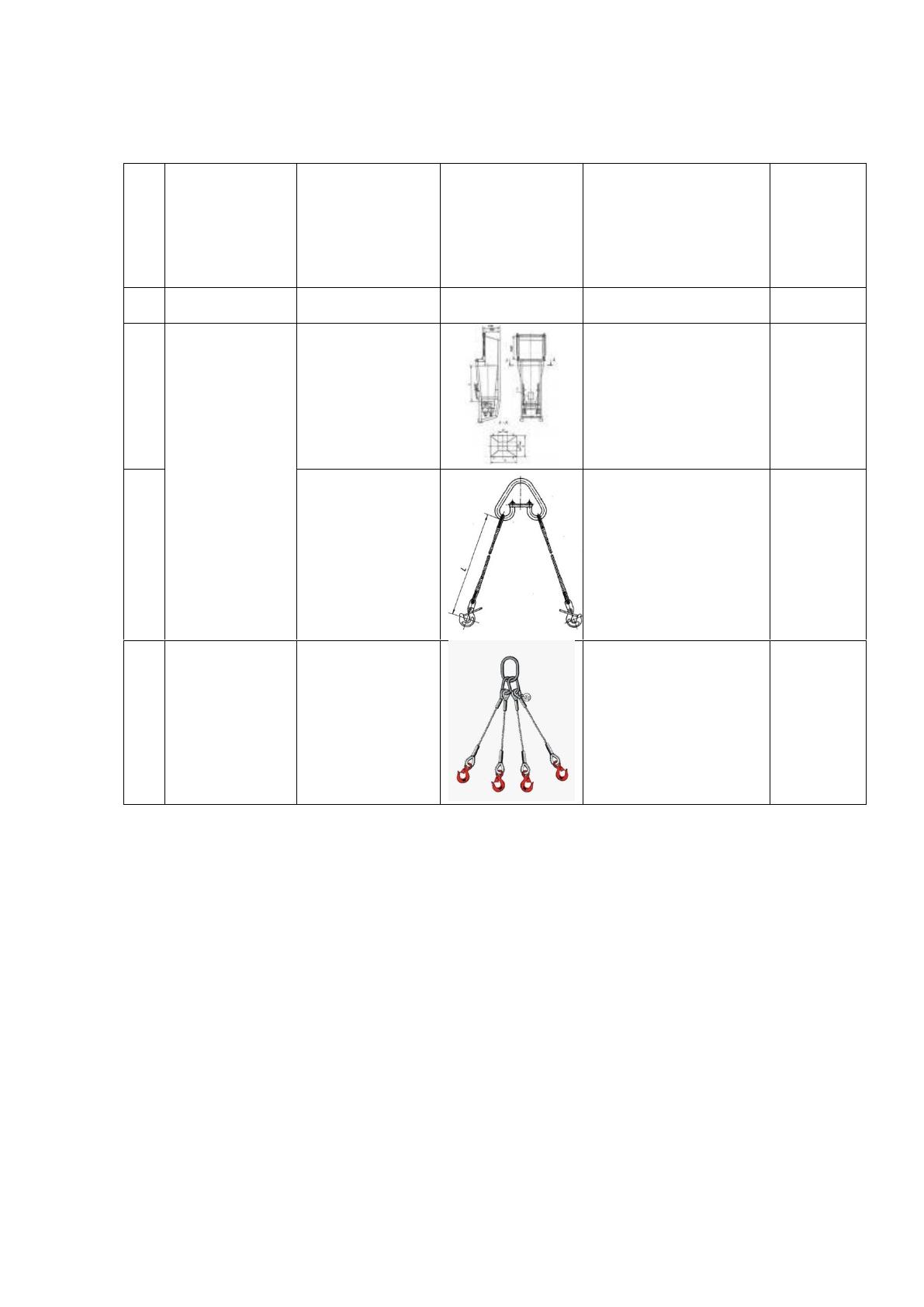

Таблица 2.6
Ведомость технических средств для такелажных и монтажных работ
№
пп
Технологическая
операция,
конструктивный
элемент
Устройство,
марка, ссылка на
расчет и пр.
Схема применения
технических
средств с
указанием
габаритных
размеров
Грузоподъемность
ТС/масса устройства,
т/кг
Количество
ТС на
объект, шт.
1
2
3
4
5
6
1
Монолитно-
бетонные
работы, монтаж
сборного
металлического
каркаса здания,
устройство
полов, монтаж
панелей
наружных и
внутренних стен,
Бадья
Грузоподъемность-5,2 т;
4,4х1550х1060 мм;
Вес-510 кг.
2
2
Строп
двухветвевой,
2СК-6,3
Грузоподъемность-6,3 т;
Длина 1,5-20 м;
2
3
Монтаж панелей
наружных и
внутренних стен,
кровельные
работы
Строп
четырехветвевой,
4СК-6,3
Грузоподъемность-6,3 т;
Длина 1,6-16 м;
2
2.5. Календарное планирование строительно-монтажных работ на
объекте
Общая продолжительность строительства – 14 месяцев.
Подготовительный период – 2 месяца.
Определение продолжительности строительства объектов СНиП
1.04.03-85 «Нормы продолжительности строительства»
Общая продолжительность строительства жилых зданий
определяется по формуле:
