ГЛАВА 2. АРХИТЕКТУРНО – СТРОИТЕЛЬНЫЙ И
ТЕХНОЛОГИЧЕСКИЙ РАЗДЕЛ.
2.1 Архитектурно-строительная часть
2.1.1. Фасады
Фасады строения отделываются внешними сэндвич-панелями с
качественным покрытием стали лакокрасочной полиэфирной эмалью или
же полиэстером – ИЗОЛ-С. В качестве теплоизоляции в панелях
применяется ROCKWOOL плотностью не менее 100 кг/м
3
и
коэффициентом теплопроводимости λ = 0,051 Вт/м∙К. Панели крепятся
самонарезающими шурупами к главным и фахверковым колоннам.
Соединение меж панелями заполняются прокладками из эластичного
материала. По крайним осям А и П монтируют вертикальные фермы
кронштейны из гнутого сварного замкнутого стального профиля по ГОСТ
25577-83* на которые устанавливают сэндвич- панели.
Витражи и окна выполнены из алюминиевых и ПВХ профилях белого
цвета с двухкамерными стеклопакетами с твердым селективным покрытием.

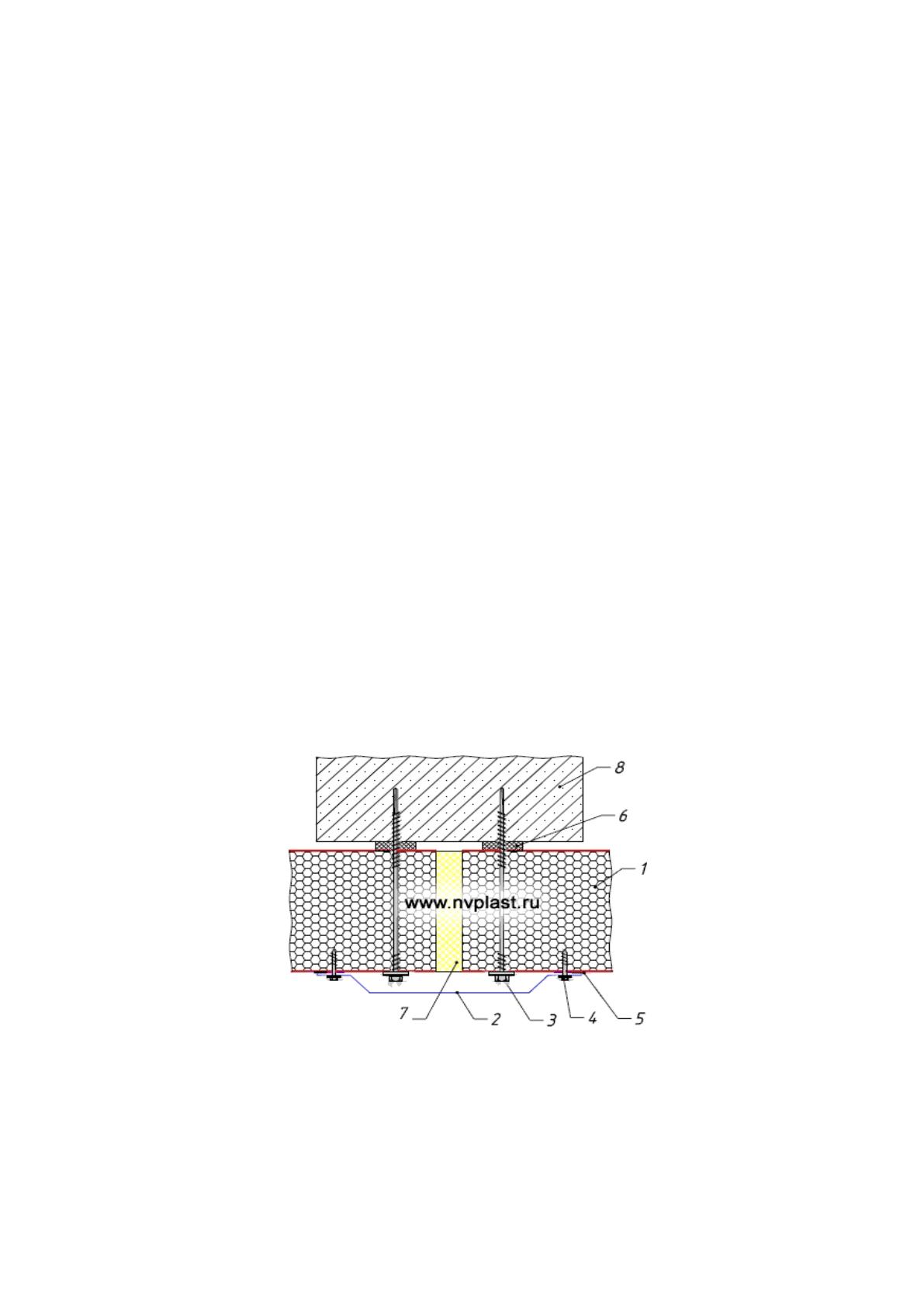

Рисунок 1.1 – Крепление сэндвич-панели к железобетонной конструкции
1 – стеновая панель; 2 - нащельник; 3 – самонарезающий шуруп; 4 -
саморез; 5 – силиконовый герметик; 6 - уплотнитель; 7 - теплоизоляция; 8 –
железобетонная колонна;
26
2.1.2. Объемно-планировочное решение здания
Проектируемым объектом является спортивный комплекс с
плавательным бассейном в г. Москве. Здание состоит из четырех блоков и
имеет три этажа.
Первый блок – спортзал, с размерами 24,0х36,0 м. в плане. Высота до
низа стропильных конструкций – 6 м., от уровня поверхности пола
спортзала. В нем расположены тренерские, душевые, помещение для
инвентаря, а также имеется балкон для болельщиков.
Второй блок – зал бассейна для спортивного плавания размерами
24,0х36,0 м., размеры бассейна – 16,0х25,0х1,8 м. В этом блоке есть
технические помещения, гардеробные, санузлы и комната охраны.
Третий блок – зал для общеразвивающего плавания размерами
18,0х18,0 м., размеры бассейна 14,0х8,0х1,4 м. Так же присутствуют
гардеробные, санузлы.
Четвертый блок включает в себя административно-воспитательное
помещение и тренажерный зал.
За относительную отметку 0,000 принят уровень чистого пола второго
этажа, соответствующий абсолютной отметке +136,80. Уровень первого
этажа на отметке -3,600 соответствует абсолютной отметке +133,20.
Таблица 1.
Экспликация помещений второго этажа
№ на
плане
Наименование помещения
Площадь
, м
2
1
2
3
101
Фойе
111,34
102
Холл
12,59
103
Раздевалка
29,26
104
Раздевалка
39,51
27
105
Душевая
14,67
106
Санузел
2,75
107
Кладовая уборочного инвентаря
2,30
108
Тамбур с ножным проходным душем
6,89
110
Санузел
12,82
111
Зал для общеразвивающего плавания
2,55
112
Инвентарная
222,56
113
Комната дежурной медсестры
4,92
114
Коридор
13,34
115
Зал подготовительных занятий
55,68
116
Раздевалка
91,43
117
Раздевалка
93,38
118
Санузел
80,86
119
Преддушевая
2,36
120
Душевая
4,44
121
Тамбур с ножным проходным душем
19,11
122
Душевая
7,06
123
Преддушевая
17,54
124
Санузел
2,21
125
Санузел
2,25
126
Душевая
2,25
127
Тренерская
13,26
128
Тамбур
5,60
129
Тренерская
14,96
130
Душевая
3,74
131
Тамбур
4,90
132
Комната дежурной медсестры
15,28
133
Зал бассейн для спортивного плавания
672,39
134
Кладовая уборочного инвентаря
1,76
135
Тренерская
14,42
136
Душевая
2,56
137
Помещение судей
16,52
138
Инвентарная
16,24
139
Административное помещение
17,22
140
Административное помещение
12,21
141
Фойе
57,69
142
Санузел
11,82
143
Санузел
14,60
144
Массажный кабинет
18,02
145
Фойе
56,05
146
Кладовая
11,16
147
Кабинет обработки результатов
17,47
148
Лаборатория
21,16
149
Раздевалка тренажерного зала
15,53
150
Душевая
4,78
151
Тренажерный зал
158,59
152
Трибуна
114,56
153
Административное помещение
14,93
28
154
Кладовая уборного инвентаря
3,05
155
Коридор
3,78
156
Коридор
36,63
157
Тамбур
3,36
158
Раздевалка тренажерного зала
17,25
159
Душевая
5,00
160
Санузел
3,12
161
Душевая
2,54
162
Радиоузел
21,94
Конструктивное решение
Здание каркасное, главные несущие элементы – железобетонные
сборные колонны и металлические стропильные фермы покрытия.
Устойчивость здания в поперечном направлении обеспечивается колоннами
и фермами покрытия. В продольном направлении устойчивость
обеспечивается за счет объединения элементов в пространственную
систему с помощью связей по фермам и колоннам.
Фундаменты
В здании запроектирован железобетонный фундамент стаканного
типа. Ростверк фундамента выполняется монолитным из бетона класса В 15.
Для ростверка устраивают бетонную подготовку из бетона класса В 7,5
толщиной 100 мм и подсыпку из крупного песка толщиной 100 мм.
Цокольные балки устанавливают после монтажа колонн каркаса. По
внутреннему контуру здания выполняется утепление пенополистиролом
марки ПСБ-С-35 толщиной 150 мм, крепиться к цокольным балкам
клеящими составами. Под перегородки 1 этажа выполняется основание из
армированного бетона классом В 15. Горизонтальная гидроизоляция
оклеечная. Вертикальная гидроизоляция – обмазка горячим битумом за 2
раза.
Колонны
В здании запроектированы железобетонные сборные колонны
29
прямоугольного сечения. Колонны в первом и втором блоках идут марками:
К60-42с; К96-12с; К96-4с Серии 1.423-3; фахверковые железобетонные
колонны 1КФ64-1 Серии 1.427.1-3, выпуск 1/87;
Перекрытия и покрытия
Покрытие здания в первом и втором блоках запроектировано из
легких стальных ферм пролетом 24 метра и железобетонных ребристых
плит, смонтированных по верхнему поясу фермы. Опирание стропильных
ферм – шарнирное, монтаж на надколонники с помощью болтов и сварки.
Обеспечение пространственной жесткости идет за счет
горизонтальных и вертикальных связей из гнутосварных профилей и
парных уголков по верхнему поясу ферм и распорками из гнутозамкнутых
труб.
Покрытие третьего блока запроектировано из ребристых плит серии
1.465.1- 3 выпуск 3 на ригели.
Покрытие четвертого блока состоит из ригелей и опирающихся на них
рядовых, связевых и пристенных плит, а также монолитных участков.
Лестницы
В ВКР запроектированы сборные железобетонные лестницы и марши
по [11].
Окна и двери
Витражи и окна выполнены из ПВХ профилей с двухкамерными
стеклопакетами. Наружные двери выполнены распашные стеклянные.
Двери противопожарные и в лестничных клетках установлены
самозакрывающиеся с уплотнением в притворах.
30
Полы
Таблица 1.2
Экспликация полов второго этажа
№ помещения
Тип
пол
а
Элементы пола
Площа
дь
пола,
м
2
101,102,114,141,
145,155,156,148
1
Плитка керамич. «Globe Smoke» 45х45 – 8
мм Клей для плитки «Sopro» - 2 мм
Стяжка ц-п раствор М150 – 30 мм
Подстилающий слой – керамзитобетон М50 – 60
мм Ж/б плита перекрытия
354,92
103,104,116,117,
149,152,158,162
2
Линолеум ПВХ на теплозвукоизол. основе – 5 мм
Прослойка из быстротвердеющей мастики
на водостойких вяжущих – 2 мм
Стяжка ц-п раствор М150 – 30 мм
Подстилающий слой – бетон М150 – 50 мм
Гидроизоляция
Стяжка М150 – 50 мм
Основание – щебень фракции втрамбованный в
грунт
– 50 мм
412,29
107,112,113,127,
Линолеум ПВХ на теплозвукоизол. основе – 5 мм
Прослойка из быстротвердеющей мастики
на водостойких вяжущих – 2 мм
Стяжка ц-п раствор М150 – 30 мм
Подстилающий слой – керамзитобетон М50 – 43
мм Ж/б плита перекрытия
129,132,134,135,
137,138,139,140,
3
210,42
144,146,147,153,
154,,157
105,106,108,109,
110,118,119,120,
121,122,123,124,
125,126,130,136,
142,143,150,159,
160,161,111,128,
131,133
4
Плитка керамич. «Globe Ice» 45х45 – 8 мм
Клей для плитки «Sopro» - 2 мм
Гидроизоляция – 5 мм
Стяжка ц-п раствор М150 – 30 мм
Подстилающий слой – керамзитобетон М50 – 60
мм Ж/б плита перекрытия
543,27
115,151,
спортзал
5
Финишный цветной износостойкий ПУ-слой –
Silver Knight
Саморазравнивающаяся ПУ-смесь - стекловолокно
Полиуретановая шпаклевка – трехслойная пена с
закрытыми ячейками
Базовый эластичный слой Ж/б
плита перекрытия
987,12
Кровля
31
Кровля здания всех четырех блоков запроектирована как
многослойная конструкция. Составляющими 1,2,3-го блоков являются: ж/б
ребристая плита покрытия, пароизоляционная пленка, шлакопемза, двойной
слой утеплителя и мембрана LOGICROOF V-RP. Кровля четвертого блока
состоит: ж/б плита перекрытия, пароизоляционная пленка, шлакопемза,
двойной слой утеплителя, стяжка из ц/п раствора, гидроизоляция на
полиэстровой основе (Унифлекс ЭПП) и верхний слой (Унифлекс ЭКП)
Кровля выполнена вентилируемой, в ней вырезаны соединительные
каналы, наиболее широкий коньковый канал, вырезан вручную, шириной
100мм и глубиной 20мм. Он соединяет каналы теплоизоляции с
вентиляционными дефлекторами. Отверстия вырезаны в верхней плите для
монтажа дефлекторов с захватом вентиляционных каналов кровли.
Вентиляционные дефлекторы изготавливаются из пластика и окончательно
обеспечивают отвод влажного воздуха из кровли. Диаметр - 100мм, высота
- 400мм. Материалы для вентилируемой кровли фирмы "PAROC", Санкт-
Петербург.
Наружная и внутренняя отделка
Наружная и внутренняя отделка стен сделана в заводских условиях,
так как используются сэндвич панели. Выполнена антикоррозийную защиту
металлоконструкций двумя слоями эмали ХВ-124 ГОСТ 10144-89* по слою
грунта ГФ-021 ГОСТ 25129-82*. Перегородки и внутренние стены
штукатурятся, под окраску известковыми составами, покраска
осуществляется клеевыми, водостойкими, водоэмульсионными и
воднодисперсионными акриловыми красками. Потолок в четвертом блоке
выполняется подвесным типа «Армстронг» и «сайдинг» и покраской
32
водоэмульсионными и водно- дисперсионными акриловыми красками.
Водоснабжение
Водоснабжение объекта идет от ранее запроектированного
водопровода. Для контроля расхода воды, потребляемой комплексом,
предусмотрен водомерный узeл с обводной линией, на котором установлен
счетчика ВСХд-32 с импульсным выходом.
Внутреннее пожаротушение предусмотрено от проектируемых
пожарных кранов на сети объединенного хозяйственно-питьевого и
противопожарного водопровода.
Проектом предусмотрена система технологического водoснабжения
для плавательных бассейнов.
Бассейны оборудованы системой, обеспечивающей водообмен, и
приняты рецеркуляционного (оборотного) типа с переливной емкостью.
Переливная емкость оборудуется блоком управления NR-3 с магнитным
клапаном 1/2". Вода, которая переливается, подается в емкость, затем вода
из емкости и со дна бассейна циркуляционным насосами Kripsol Kapri KAP-
250 (2 рабочих и 1 резервный) подается на два напорных механических
фильтра (Bombas Saci 20 производи-тельностью 40 м
3
/ч). После фильтров
вода поступает на 2 УФ- обеззараживателя UV-C Amalgam, подключенные
параллельно. Затем отфильтрованная вoда подогревается и по системе
распределительных трубопроводoв подается в ванну бассейнов. Для
подогрева воды в бассейнах применяются двухступенчатые вертикальные
теплообменники Flexinox пластинчатого типa из нержавеющей стали.
Многофункциональный блок управления Pool-Control 25 контролирует
температурный режим воды в бассенах. Когда вода нагрета, в
распределительный трубопровод добавляется раствор гипохлорита натрия.
33
Автоматическая станция Pool Guard 3 SCLO3 контролирует процесс
обеззараживания.
Теплоснабжение
В спортивном комплексе установлено двухтрубная система
отопления с нижней разводкой подающей магистрали, тупиковые, с
принудительной циркуляцией теплоносителя.
Источником теплоснабжения является существующий ЦТП-1 с
параметрами теплоносителя 95-70°C.
Система отопления подключается к теплосети через тепловой
автоматизированный узел управления, который находится на 1 этаже
здания.
Для предотвращения проникновения холодного воздуха через
открытые проемы установлены воздушно-тепловые завесы с электрическим
источником тепла.
Электроснабжение
Проектом запроектировано строительство двух кабельных линий 0,4
кВ протяженностью 160 м, для внешнего электроснабжения. Кабельные
линии используются марки АВБбШв-1-4х.120
Виды освещения предусматриваются следующие: рабочее, аварийное
и эвакуационное.
Обозначение всех путей эвакуации оснащено световыми указателями
«Выход», с автономными источникaми питания, которые
обеспечивают в течении 1 часа в случае пропадания напряжения в сети
аварийного освещения от которого питаются указатели. Согласно ППБ-01-
93 световые указатели во время пребывания людей всегда должны быть
34
включены.
Светильники выбраны с учетом среды помещений и характера
выполняемых в них работ.
Проектом предусмотрены мероприятия по энергосбережению.
Канализация
Спортивный комплекс оборудован системой хозяйственно-бытовой
канализации (К1), отводящей сточные воды от санузлов, душевых,
грязевого лотка бассейна, технические стоки от мытья ванны и переливного
лотка и другие стоки от технологического цикла рабoты бассейнов.
В помещении теплового пункта для сливa воды из системы отопления
предусмотрен трап.
Опорожнение ванны бассейнов производится насосами циркуляции и
сбрасывается в наружную сеть ливневой канализации. Канализация
установлена из полипропиленовых канализационных труб «Политрон» с
раструбом Ø50- 110мм.
Здание по проекту оснащается системой ливневой канализации (К2),
отводящей стоки с кровли от водоприемных воронок марки HL 62.1Н с
электроподогревом.
Вентиляция
В помещениях спортивного комплекса для создания оптимально
комфортных температурно-влажностных параметров предусмотрена
приточно- вытяжная вентиляция на базе оборудования фирмы «Systemair»
(Швеция) и
«Remak» (Чехия).
Для повышения энергоэффективности систем вентиляции в холодный
и переходный периоды года в помещениях бассейнов предyсмотрены
