5
Содержание
Введение ............................................................................................................... 7
Глава 1. УПРАВЛЕНИЕ АРХИТЕКТУРНО-СТРОИТЕЛЬНЫМ
ПРОЕКТОМ ....................................................................................................... 10
1.1 Исходные данные .......................................................................... 10
1.2 Функциональное назначение ...................................................... 11
1.3 Описание генерального плана ..................................................... 11
1.4 Объемно-планировочное решение .............................................. 13
1.5 Конструктивное решение ............................................................. 14
1.6 Инженерное оборудование .......................................................... 19
1.7 Теплотехнический расчет ............................................................ 22
Глава 2. Технология и организация строительства ....................................... 24
2.1 Технологическая карта на возведение каменной кладки стен. 24
2.1.1 Область применения .............................................................. 24
2.1.2 Организация и технология выполнения работ ....................... 24
2.1.3 Подсчёт объёмов менее процессов ................................................. 29
2.1.4 Калькуляция крученого трудовых затрат самый .............................................. 30
2.1.5 Контроль качества подмости выполнения работ рабочем ................................. 32
4.1.5 Технико-экономические каменщик показатели .................................... 35
2.1.6 Техника ведут безопасности и охрана превышает труда ................................. 35
2.1.7 Подбор любом монтажного крана мауэрлат .................................................... 37
2.2 Технологическая строительные карта на монтаж аптечка стропильной системы устройство ....... 40
2.2.1. Область применения тепла ............................................................. 40
2.2.2. Организация и технология конструкции выполнения работ стыками .................. 41
2.2.3 Требования к качеству переходные и приемке работ рядом ............................. 47
2.2.4 Калькуляции трудовых поступившей затрат .............................................. 52
2.2.5. Материально-технические бригадиру ресурсы .................................... 53
2.2.6 Требования безопасности кирпича труда ........................................... 54
2.3 Разработка строительного раствором генерального плана обыкновенный ......................... 62
6
2.3.1 Расчет площадей контроля открытых и закрытых требования складов, навесов себестоимость 62
2.3.2 Расчет закрепляемые потребности во временных наружной административно-
бытовых помещениях объект ............................................................................... 64
2.3.2 Расчет потребности схемы в воде .................................................... 65
2.3.3 Расчет потребности плита в электроэнергии ................................. 66
Глава 3. Экономика изменение, экология и безопасность безопасности строительства ..................... 69
3.1 Экономика расстояние...................................................................................... 69
3.2 Безопасность строительства ........................................................ 73
3.3 Экология ........................................................................................ 79
Заключение ........................................................................................................ 83
Список использованной литературы ............................................................... 84
Приложение 1. Локальный сметный
7
Введение
Основной задачей в области жилищного строительства является
обеспечение возможности улучшения жилищных условий для всех слоев
населения, обеспечение увеличения объемов ввода жилья в эксплуатацию,
стимулирование индивидуального жилищного строительства, сохранение и
воспроизводство жилого фонда.
Многоквартирное жилищное строительство по-прежнему развивается
большими темпами. Города нуждаются в большом количестве новых
многоквартирных жилых домов. Поэтому услуги по проектированию
многоквартирных домов очень востребованы. Сейчас заказчиком
проектирования и строительства выступает не только государство или
муниципалитет, но и частные компании.
Проектирование многоквартирных домов – это очень сложная работа.
Ведь нужно учесть не только удобство большого количества жильцов, но и
спроектировать дом так, чтобы он был устойчивым, имел все необходимые
системы жизнеобеспечения. В проектировании многоквартирных домов
учитываются не только строительные нормы, но и требования санитарного
законодательства.
Во время проведению работ по созданию проекта многоквартирного
дома решаются вопросы по достаточной инсоляции (освещенности)
помещений, предусматривается вентиляция дома, его системы
теплозащиты. В последнее время возводятся дома, наружные стены которых
утепляются с помощью специальных материалов, чтобы избежать
излишней потери тепла. В процессе проектирования многоквартирного
дома обязательно должны быть учтены климатические условия региона,
сейсмологическая обстановка.
Проект имеет и объемно-планировочное решение дома, чтобы
заказчик смог на этапе проектирования увидеть, каким будет дом, и внести
8
свои пожелания, конечно же, с учетом существующих норм проектирования
и строительства. Проект многоквартирного дома обязательно должен быть
согласован с архитектурно-строительными органами города, так как
возведение такого здания – это очень ответственное и серьезное
мероприятие.
Работая над проектированием многоэтажных домов, стараются учесть
и пожелания заказчика, и возможности, которые предлагают современные
строительные материалы и технологии. Архитектор должен приложить
максимум своих знаний и опыта в проектировании.
Когда осуществляется проектирование многоэтажных домов,
учитываются не только качество и свойства строительных и отделочных
материалов, но и требования экологических и санитарных норм,
энергоэффективность и внешний вид. Также необходимо принять во
внимание перспективы застройки района, где возводится дом.
В проектировании жилых домов далеко не малую роль играют
требования функциональности и удобства здания. Инженер должен
продумать и способы экономии тепла, электроэнергии, воды и других
ресурсов. Перед созданием проекта специалисты должны провести
комплекс предпроектных работ.
Эти работы предполагают разработку нескольких вариантов эскизов
будущего здания, выбор его точного местоположения. Определяются
варианты внешнего вида жилого дома, из которых потом будет выбран
один.
От правильности проектирования многоэтажных домов зависит срок
службы и качество постройки. Все проектные расчеты должны быть
неоднократно проверены.
Здание должно органично вписаться в окружающий архитектурный
пейзаж, а не выглядеть страшным монстром среди окружающих его домов.
9
Современные строительные и отделочные материалы помогут новому дому
гармонично вписаться в окружающий ландшафт.
Современные технологии строительства многоэтажных домов
позволяют разделить все многообразие домов на три вида: кирпичные,
монолитные и панельные.
Выпускная квалификационная работа на тему: Организация
строительства трехэтажного 24-квартирного жилого дома в г.Новотроицк
раскрывает возможности проектирования зданий, максимально
рационально вписанных в природные условия.
В проекте применены новые строительные технологии, материалы,
которые продлят сроки службы зданию, повысят теплотехнические,
эксплуатационные и эстетические показатели.
Все это определяет актуальность данного вопроса, что и послужило
причиной выбора его в качестве темы выпускной квалификационной
работы.
Итак, целью работы является разработка процессов строительства
автосалона. Для достижения цели необходимо решить следующие задачи:
- определить архитектурно - строительные решения;
- рассмотреть принципы технологии строительных процессов;
- раскрыть особенности экономики строительства.
10
Глава 1. УПРАВЛЕНИЕ АРХИТЕКТУРНО-СТРОИТЕЛЬНЫМ
ПРОЕКТОМ.
1.1 Исходные данные
Объект расположен по адресу Оренбургской области, г. Новотроицк,
Проектируемый объект расположен в районе со следующими природными
условиями:
- климатический район для строительства – III А;
-температура воздуха наиболее холодной пятидневки
обеспеченностью 0,92 – минус 31°С;
- расчетная снеговая нагрузка для IV района (СНиП 2.01.07-85*) - 2.4
кПа (240 кг/кв.м);
- нормативный скоростной напор ветра для III района (СНиП 2.01.07-
85*) – 0,38 кПа (38 кг/кв.м);
- расчетная глубина сезонного промерзания грунта – 1,9м;
- продолжительность периода со среднесуточной температурой
воздуха <8°С – 202 суток;
- средняя температура воздуха периода со среднесуточной
температурой воздуха <8°С – минус 6,3°С.
Толща грунтов до глубины 8,0 м является однородной и в ее пределах
выделен 1 инженерно-геологический элемент – суглинок твердый
просадочный.
Нормативные физико-механические характеристики суглинков:
плотность – 1,8 г/куб.см (1800кг/куб.м);
удельное сцепление – 0,021 МПа (21 кПа);
угол внутреннего трения - 23°;
модуль деформации при природной влажности – 18 МПа;
модуль деформации при водонасыщении – 10 МПа;
Подземные воды при производстве инженерно-геологических
изысканий до глубины 8,0 м от поверхности земли не вскрыты.
11
Глубина заложения подошвы фундаментов на отметке - 3,310мм от
поверхности земли. При этом днище (котлована) необходимо выкопать с
учетом щебеночной подготовки, толщиной 100 мм
1.2 Функциональное назначение
Основное функциональное назначение здания – жилое здание.
Жилой дом входит в состав жилого комплекса с благоустроенной
территорией.
Класс сооружения – II
Долговечность – II
Степень огнестойкости ограждающих конструкций - II
Класс по функциональной пожарной опасности (по СниП 21-01-97*)-
Ф1.3
Класс пожарной опасности здания- С0.
1.3 Описание генерального плана
Отведенный участок под строительство представляет собой
территорию используемую под жилую застройку, с наличием подземных
коммуникаций: канализация и водопровод.
Участок, планируемый под выделение для строительства
многоквартирного малоэтажного жилого дома прямоугольной формы в
плане.
Территория свободна от застройки, от проходящих через нее
инженерных сетей, от растущих деревьев и кустарников.
Рельеф территории равнинный и характеризуется колебаниями высот.
Поверхность изучаемой территории ровная, спланированная. Абсолютные
отметки изменяются от от 237,00 до 238,00 м. Относительное превышение
поверхности составляет 1,0м.
Территория свободна от памятников истории и культуры.
12
Отступ от «красной» линии до плоскости зданий и сооружений,
размещаемых на участке запроектирован не менее 5,0 м по любому
направлению.
Для обеспечения удобного проживания предусмотрены:
- площадки для игр детей дошкольного и младшего школьного
возраста;
- площадки для хозяйственных нужд;
- площадки для установки контейнеров для сбора мусора;
- перед дворовыми фасадами планируется устройство цветников, со
стороны уличных фасадов газоны с посевами многолетних трав;
- по границам площадки (по малым сторонам) предусматривается
высадка лиственных деревьев и кустарников (береза, сирень, ирга).
Технико-экономические показатели участка:
- площадь участка - 2080 кв.м;
- площадь асфальтобетонных покрытий - 729 кв.м;
- процент застройки – 22,0 %;
- площадь озеленения (включая газоны) - 941 кв.м;
- протяженность проектируемых инженерных сетей:
водопровода – 0,8 км;
канализации – 0,8 км;
теплоснабжения - 0,5 км;
электроснабжения - 0,7км в т.ч
воздушные линии – 0,39 км;
кабельные линии – 0,31 км;
расход хозяйственной и питьевой воды – 120 куб.м/сут.
плотность населения – 244 чел/га;
показатель плотности – 1,24
13
1.4 Объемно-планировочное решение
Проектируемый объект представляет собой каменное трехэтажное
здание, имеющее прямоугольную форму в плане с размерами 30,84х12,70 (в
осях 1-9/А-В). В доме имеется две входные группы.
За относительную отметку 0,000 принята отметка уровня чистого пола
первого этажа. В здании имеется подвал.
Здание чердачное, высота 2,2 м. Высота этажа – 2,68м;
Отметка земли относительно отм. 0,000 - 1,450.
Абсолютная отметка нуля определена как – 239,00.

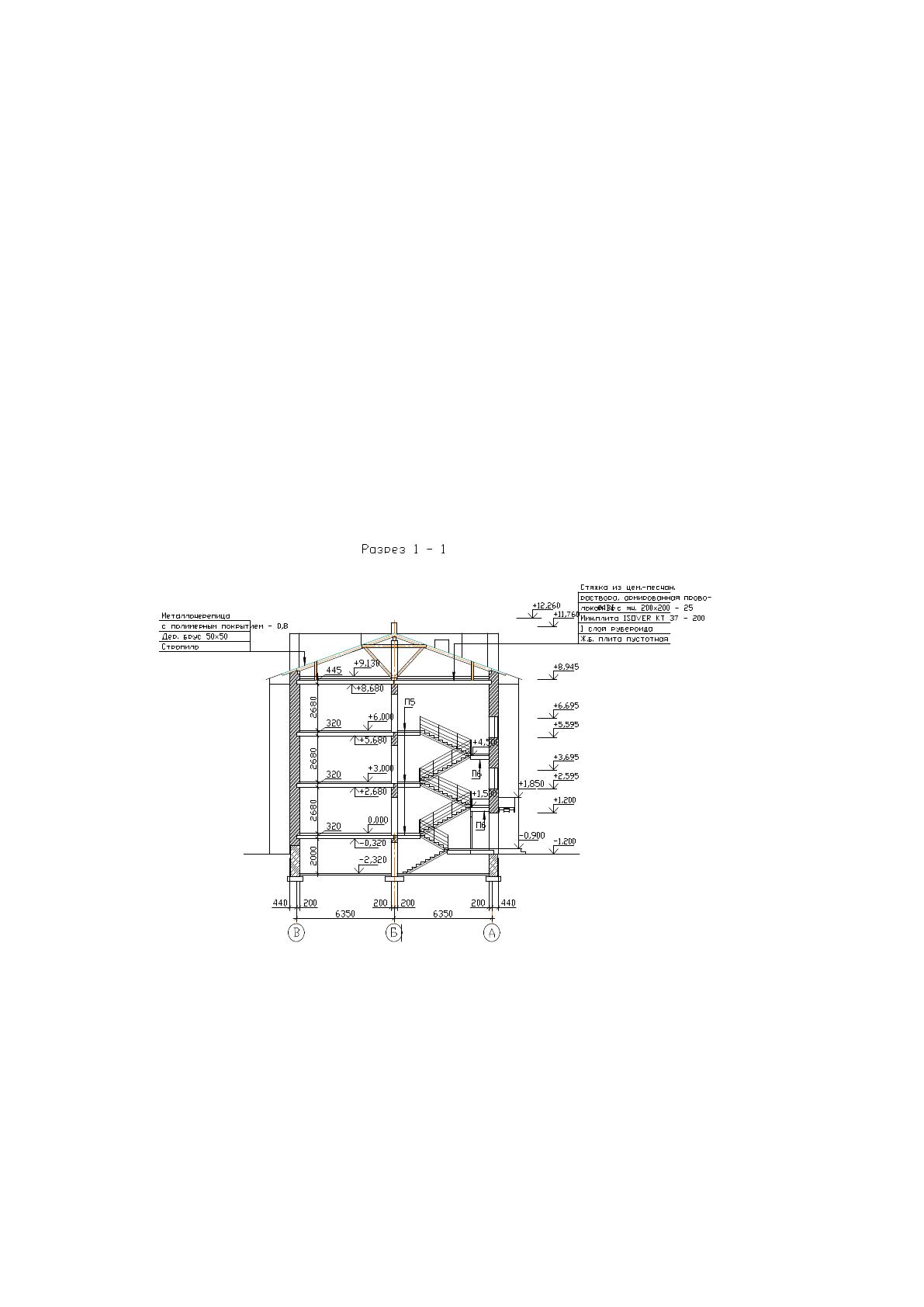

Разрез здания представлен на рисунке 1.1.
Рис.1.1 Разрез 1-1
Технико-экономические показатели проектируемого объекта:
жилая площадь здания – 324,1 м
2
;
общая площадь здания – 972,3 м
2
;
площадь застройки здания – 436,18 м
2
;
строительный объем здания – 5382,2 м
2
.
14
Принята система размещения помещений в проектируемом здании
секциями.
Ширина выходов из любого помещения запроектирована не менее 800
мм в чистоте.
1.5 Конструктивное решение
Конструктивная схема здания – бескаркасная, с несущими
продольными наружными и внутренней стеной.
Фундаменты – ленточные из бетонных фундаментных блоков ФБС и
фундаментных подушек ФЛ. Фундаментные подушки укладываются на
щебеночную подготовку толщиной 100мм. Спецификация элементов и
материалов на фундаменты приведена в таблице 1.1.
Таблица 1.1
Спецификация элементов и материалов на фундаменты
Марка
Поз.
Обозначение
Наименование
Кол.
шт.
Масса
ед., кг
Примеч.
Сборные железобетонные конструкции
Ф1
ГОСТ 13580-85*
Фунд. плита ФЛ 12.24
122
1630
Ф2
ГОСТ 13580-85*
Фунд. плита ФЛ 12.12
22
780
Ф3
ГОСТ 13580-85*
Фунд. плита ФЛ 10.24
482
1380
Ф4
ГОСТ 13580-85*
Фунд. плита ФЛ 10.12
202
650
1
ГОСТ 13579-78*
Фунд. блок ФБС 24.6.6т
116
1960
2
ГОСТ 13579-78*
Фунд. блок ФБС 12.6.6т
24
960
3
ГОСТ 13579-78*
Фунд. блок ФБС 09.6.6т
24
700
4
ГОСТ 13579-78*
Фунд. блок ФБС 24.4.6т
44
1300
5
ГОСТ 13579-78*
Фунд. блок ФБС 12.4.6т
52
640
6
ГОСТ 13579-78*
Фунд. блок ФБС 09.4.6т
38
470
Материалы
Бетон В20 на монолитн. заделки 0,65м
3
Продолжение таблицы 1.1
Бетон В7,5 на монолитн. заделки 14,11м
3
Щебень фр.40-60мм 13,14м
3
Гидроизол ГИ-Г ГОСТ 741586 110,0 м
2
