Кладка фундаментных блоков ведется на цементно-песчаном
растворе М50.
Горизонтальная гидроизоляции на отм. -0.695 и -2.795 выполняется в
2 слоя гидроизола ГИ-Г ГОСТ 7415-86 (расход – 104,0 м
2
), а вертикальная
гидроизоляция бетонных конструкций выполняется битумом
изоляционным БНИ-IY ГОСТ 9812-74* за 2 раза в местах соприкосновения
грунта с бетонной поверхностью стен фундамента.
В проектируемом здании ограждающие конструкции многослойные:
кирпичная кладка стен из лицевого красного кирпича – 120 мм; кладка из
шлакоблоков - 400 мм; утеплитель – пенопласт толщиной 100мм. Общая
толщина наружных стен – 640 мм, толщина внутренней стены – 400мм.
Наружные стены армируются через четыре ряда каменной кладки
сеткой из проволоки с размером ячеек 120×120мм. Фасадная кладка
выполняется с расшивкой швов. Три нижних ряда кладки над обрезом (на
отм. -0,900) фундаментных блоков выполняются из красного рядового
полнотелого керамического кирпича КОРПо 1НФ/100/2,0/50 ГОСТ 530-
2007 на цементно-песчаном растворе М25.
Все перегородки между помещениями из красного керамического
кирпича.
Лестницы - сборные железобетонные ступени по металлическим
косоурам. Металлические балки оборачиваются сеткой «рабица» и
оштукатуриваются цементно-песчаным раствором на толщину 30мм по
всей длине. Концы балок закладываются в каменную кладку на 250мм.
Спецификация элементов и материалов на входную группу приведена
в таблице 1.2.
16
Таблица 1.2
Спецификация элементов и материалов на входную группу
Марка
поз.
Обозначение
Наименование
Кол.
шт
Масса ед.
кг
Примеч.
Сборные железобетонные конструкции
ЛСН
ГОСТ 8717.0-84*
Ступень ЛСН 11
6
128
ЛС
ГОСТ 8717.0-84*
Ступень ЛС 11
50
128
ЛСВ
ГОСТ 8717.0-84*
Ступень ЛСВ 11
6
128
Стальные изделия
Б1
2014-004-АС-22
Балка Б1
2
Б2
2014-004-АС-22
Балка Б2
3
Б3
2014-004-АС-22
Балка Б3
3
Б4
2014-004-АС-22
Балка Б4
2
Б5
2014-004-АС-22
Балка Б5
1
Б6
2014-004-АС-22
Балка Б6
8
Материалы
Раствор цементно-песчаный 0,1м
3
Бетон В15 0,9м
3
Щебень фракц. 20-40мм 0,9м
3
Козырек над входной дверью выполняются из сотового
поликарбоната по каркасу из трубы 20×20 мм с антикоррозийным
покрытием металлического каркаса козырька в два слоя эмалью ХВ-124 или
ХВ-125 (ГОСТ 10144-74) по грунтовке ГФ-021 (ГОСТ 25129-82).
Расход материалов на одну входную группу:
труба 20×20мм – 33,7кг;
сотовый поликарбонат – 10,7м.
Перекрытие – из сборных железобетонных пустотных панелей
толщиной 220мм. Спецификация элементов и материалов на перекрытия,
покрытие приведена в таблице 1.3.
17
Таблица 1.3
Спецификация элементов и материалов на перекрытия, покрытие
Марка
Поз.
Обозначение
Наименование
Кол.
шт
Масса ед.
кг
Примеч.
Сборные железобетонные конструкции
П1
Сер. 1.141.-1 в.64
Плита перекрытия
ПК63.15-6АтIY
144
2950
П1А
Сер. 1.141.-1 в.64
Плита перекрытия
ПК63.15-6АтIY
2
2950
П2
Сер. 1.141.-1 в.60
Плита перекрытия
ПК32.12-6АтIY
32
1500
П3
Сер. 1.141.-1 в.60
Плита перекрытия
ПК32.15-6АтIY
4
122
П4
Сер. 1.141.-1 в.64
Плита перекрытия
ПК63.10-6АтIY
2
1825
П5
Сер. 1.141.-1 в.64
Плита перекрытия
ПК27.15-6АтIY
6
2330
П6
Сер. 1.141.-1 в.64
Плита перекрытия
ПК27.12-6АтIY
4
1910
Материалы
Бетон В20 на монолит. заделки 0,71м
3
Стальные изделия
А1
Анкер МС1
122
0,6
А2
Анкер МС2
112
0,6
Плита П1А выполняется по опалубочному чертежу П1 с устройством
отверстия, размером 1,1×1,1м под люк для выхода на чердак.
По наружным стенам вдоль плит перекрытия и по торцам
укладывается минеральная вата (=200 кг/м
2
) толщиной 80мм на высоту
плит. Анкера покрываются грунтовкой ГФ-021 (ГОСТ 25129-82).
Крыша двухскатная. Угол наклона кровли 24°. Высота конька
относительно отм. 0,000 11.76м.
Кровля – из металлочерепицы с полимерным покрытием, чердачная с
деревянными несущими покрытиями. Прогоны выполнены из деревянных
брусьев 50×50 с шагом 400мм. Общая длина прогонов 1250 пог.м, объем -
3,125м
3
. Все деревянные конструкции пропитываются специальными
18
составами от горения и гниения ТХЭФ (трихлорэтилфосфат – 40%;
четыреххлористый углерод – 60%). Ведомость элементов чердачной кровли
представлена в таблице 1.4
Таблица 1.4
Ведомость элементов чердачной крыши
Марка
Наименование
Сечение
Длина
мм
Кол.
шт
Объем
м
3
ИД 1
Мауэрлат
150
150
31170
2
1,403
ИД 2
Мауэрлат
150
150
12500
2
0,562
ИД 3
Лежень
(щлакоблок)
150
400
15220
2
1,83
ИД 4
Прогон
200
200
24160
1
0,966
ИД 5
Стойка
(шлакоблок)
400
400
2185
14
4,89
ИД 6
Коньковый брус
100
240
6100
2
0,293
ИД 8
Брус ендовы
75
200
6640
4
0,4
ИД 9
Стропила
75
200
6700
60
6,03
ИД 18
Кобылка
50
80
2950
32
0,378
ИД 19
Кобылка
50
80
2005
40
0,76
ИД 20
Раскос
75
100
2530
40
0,76
ИД 21
Перемычка
50
150
4175
14
0,438
ИД 22
Стойка
150
150
1150
60
1,55
ИТОГО
19,8
11
Скоба
Ø12
300
120
32кг
Окна со стеклопакетами с тройным остеклением.
Для удаления избытка тепла и загазованности в кухне
предусматривается система вентиляции.
Для обеспечения пожарной безопасности на путях эвакуации
предусматривается применение негорючих и трудносгораемых материалов,
не выделяющих вредных веществ и дыма.
В жилых помещениях покрытие пола - линолеум по цементно-
песчанной стяжке. В помещениях с влажным режимом или требующих
тщательной уборки – полы из керамической плитки. В коридорах, тамбурах,
на путях эвакуации полы бетонные и керамическая плитка.
19
По периметру здания выполнена бетонная отмостка. В местах
входных подъездов у площадок выполняется покрытие из тротуарной
плитки.
1.6 Инженерное оборудование
Водоснабжение жилого дома предусматривается от существующего
водопровода 100 мм.
В инженерно-техническом помещении здания предусматривается
размещение оборудования, арматуры, приборов контроля, управления и
автоматизации, посредством которых осуществляется:
- приготовление горячей воды и транспортирование ее к месте
потребления;
- преобразование параметров теплоносителя и его циркуляция в
системах отопления;
- учет тепловой энергии и расходов теплоносителя;
- контроль параметров, регулирование расхода и распределение
теплоносителя по системам потребления тепловой энергии.
Горячее водоснабжение запроектировано местное, от ИТП,
расположенного в проектируемом здании.
Общий расход воды составляет:
холодной 0,969 л/сек.
горячей 0,532 л/сек.
Горячая вода приготавливается в двухконтрурных газовых котлах
«ELSO»Term, устанавливаемых в каждой квартире.
В здании предусмотрена система хозяйственно-питьевого
водопровода, обеспечивающего подачу воды к санитарным приборам.
Наружное пожаротушение предусматривается от проектируемого
пожарного гидранта, установленного в колодце ВК-1/ПГ.
Расход воды на наружное пожаротушение – 10 л/сек.
20
Указатели знака «Пожарный гидрант» устанавливается на
проектируемом здании.
Расстояние от нижнего края знака до поверхности земли должно
составлять от 2,0 до 2,5 метров.
Указательный знак «Пожарный гидрант» предназначен для указания
местонахождения пожарных гидрантов и разработан в соответствии с
ГОСТ 12.4.009-83.
Проектируемые трубопроводы водоснабжения выполнены из
полиэтиленовых труб ПЭ 80. Внутренние сети водопровода выполнены из
полипропиленовых труб PN 20…50 мм по ТУ 2248-006-41989945-98.
В здании жилого дома запроектирована хозяйственно-бытовая
канализация.
Канализация здания самотечная с отводом стоков в количестве 3,0 л/с
в наружную сеть подключается к существующему канализационному
коллектору 150 мм.
Общий расход канализации – 2,569 л/сек.
Проектируемую канализацию проложить из полиэтиленовых труб.
При засыпке трубопроводов над верхом пластмассовой трубы
обязательно устройство защитного слоя из песчаного или мягкого грунта не
менее 30 см, не содержащего твердых включений. Подбивка грунтом
трубопровода производится ручным немеханизированным инструментом.
Трубопроводы укладывать на естественное основание. Основанием
являются суглинки.
В связи с колебанием уровня подземных вод, предусмотрено
выполнение гидроизоляции днища и стен колодцев на 0,5 м выше уровня
колебания грунтовых вод. Гидроизоляция днища – штукатурная
асфальтовая из горячего асфальтового раствора толщиной 10 мм по
огрунтовке разжиженным битумом. Наружная гидроизоляция стен, лотков
и плит перекрытия колодцев – окрасочная из горячего битума, наносимого
21
в несколько слоев (не менее 2) общей толщиной 4-5 мм, по огрунтовке из
битума, растворенного в бензине.
Вводы подземных коммуникаций в здание загерметизировать.
Для ввода коммуникаций в здание предусмотрена закладка в блоки
стен подвалов футляров 100 и 200 мм.
Отопление объекта осуществляется от проектируемого
индивидуального теплового пункта (ИТП), Параметры теплоносителя для
системы отопления 90-70°С.
Система отопления двухтрубная тупиковая со встречным движением
теплоносителя с нижней разводкой.
В качестве проектируемых отопительных приборов приняты
биметаллические секционные радиаторы RIFARBASE 200, RIFARBASE
350, RIFARBASE 500, размещаемые в подоконном пространстве. Приборы
оборудуются воздухоспускными клапанами Маевского, на входе –
шаровыми регулировочными кранами Д
у
15 двойной регулировки, на
выходе – полнопроходными шаровыми кранами Д
у
15.
На объекте предусматривается естественная система приточно-
вытяжной вентиляции.
Для удаления теплоизбытков от газовых плит и неприятных запахов
из помещений помимо общеобменной вытяжки на базе канального
вентилятора IRE 400F запроектирована отдельная система вытяжной
вентиляции на базе вытяжных зонтов ЗВП и канального вентилятора 630 D.
Вентиляторы выполнены в изолированном корпусе, благодаря слою
изоляции минеральной ваты толщиной в 50 мм обладают отличной звуко и
теплоизоляцией и имеют низкие шумовые характеристики. Регулирование
скорости вентиляторов осуществляется от 0 до 100 %. Изменение
подаваемого напряжения осуществляется с помощью использования
бесшагового тиристора или пятиступенчатого трансформатора.
22
В помещения санузлов предусмотрена отдельная приточно-вытяжная
вентиляция.
1.7 Теплотехнический расчет
Теплотехнический расчет наружной стены
Требуется определить толщину слоя утеплителя наружной стены
трехэтажного жилого дома в г. Новотроицке
Расчетное сопротивление теплопередаче стен R=4,89 м
2
×град С/Вт
Требуемое сопротивление теплопередаче стен R=3,26 м
2
×град С/Вт

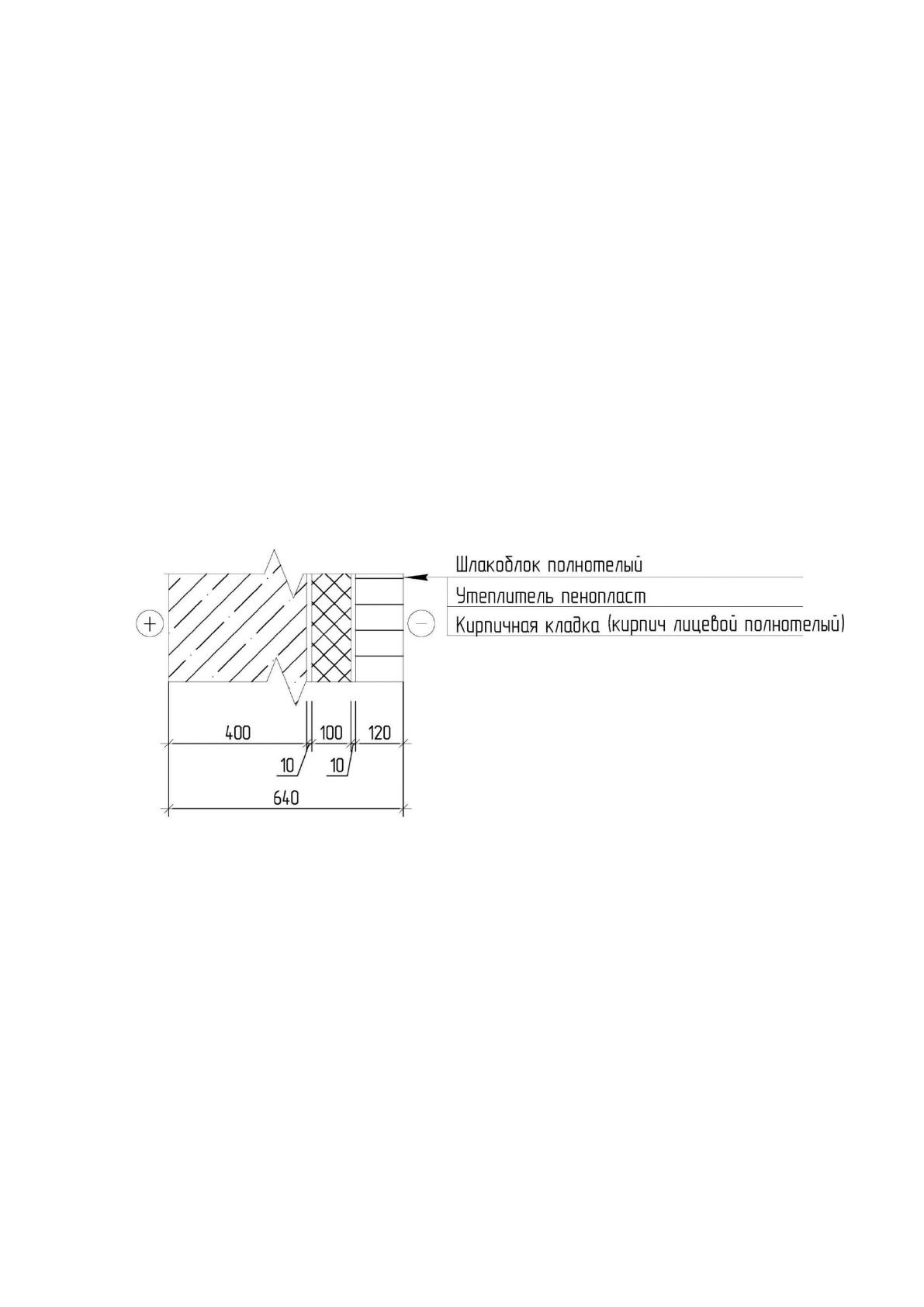

Конструкция стены принята в соответствии с рисунком 1.2.
Рис.1.2. Конструкция наружной стены
Теплотехнический расчёт стены представлен в таблице 1.5.
23
Таблица 1.5
Теплотехнический расчёт стены
Наименование,
единицы измерения
Обозначен
ие
Значения величины
δ1
δ2
δ3
1
2
3
4
5
Расчетная температура внутреннего воздуха,
С
tв
+20
Расчетная зимняя температура наиболее
холодной пятидневки, С
tн
5
-31
Нормируемый температурный перепад, С
∆t
н
4,0
Коэффициент теплоотдачи, Вт/м* С.
αв
8,7
Коэффициент теплоотдачи для зимних
условий, Вт/м, С
αн
23
Толщина слоя, м
δ
0,40
х
0,12
Расчетный коэффициент теплопроводности из
условий эксплуатации А,
Вт/м, С.
λ
0,40
0,055
0,56
Средняя температура отопительного периода,
С
t
оп
-6,1
Продолжительность отопительного периода,
сут.
оп
195
Требуемое сопротивление теплопередачи с
учетом санитарно-гигиенических и
комфортных условий, м
20
С/Вт
R
0
=
46.1
7,80,4
)31(20(
)(
âí
íâ
t
tt
R
тр
1,46
Градусо-сутки отопительного периода из
условия энергосбережения, ГСОП=(tв-
tоп)хΖоп=
=(20-(-6,1)х195=5089,5 С сут
ГСОП
5089,5
Требуемое сопротивление теплопередаче,
м
2
*С/Вт.R
тр
=0,000075*5089,5+0,15
R
тр
3,26
Толщина рассчитываемого слоя, м
)
11
(
3
3
1
1
022
нв
пр
R
= 0,055(3,26-1/8,7-0,4/0,4-0,12/0,56+1/23)
2
0,100
Вывод: Расчетная толщина утеплителя 100мм, тогда толщина
наружной стены =400+10+100+10+120=640мм=0,64 м.
24
Глава 2. Технология и организация строительства
2.1 Технологическая карта на возведение каменной кладки стен.
2.1.1 Область применения
В состав работ, рассматриваемых в карте, входят:
- каменная кладка стен и перегородок;
- монтаж перемычек;
- перестановка подмостей;
- транспортные и такелажные работы.
Все работы по устройству каменной кладки стен выполняют в летний
период и ведут в 1 смену.
2.1.2 Организация и технология выполнения работ
До начала работ по устройству стен из каменной кладки и монтаж
плит плит покрытия должны быть выполнены следующие работы:
- доставлены на объект строительные машины, инвентарь, инструмент
и приспособления;
- заготовлен кирпич на перекрытиях у мест производства работ.
До монтажа пустотных плит покрытия должны быть выполнены
следующие работы:
- возведены стены в соответствии с проектом.
Доставку на объект каменной кладки осуществляют пакетами в
специально оборудованных бортовых машинах. Раствор доставляют
автомобилями-самосвалами или растворовозами. Подачу каменной кладки
в рабочую зону осуществляют с помощью гусиничного крана.
Складирование каменной кладки предусмотрено на поддонах.
При производстве каменной кладки внутренних и наружных стен
используют инвентарные шарнирно-пакетные подмости.
