4
ОГЛАВЛЕНИЕ
ВВЕДЕНИЕ .............................................................................................................. 5
1. ТЕОРЕТИЧЕСКИЕ ОСНОВЫ СЕТЕЙ ПЕРЕДАЧИ ДАННЫХ .................... 8
1.1. Основные определения и топологии сетей ..................................... 8
1.2. Адресация в сети .............................................................................. 20
2. ЛОКАЛЬНАЯ ВЫЧИСЛИТЕЛЬНАЯ СЕТЬ АО «МОСИНЖПРОЕКТ» .... 27
2.1. Аппаратное обеспечение и топология ЛВС АО «Мосинжпроект»30
2.2. Структура и функции программного обеспечения ЛВС АО
«Мосинжпроект» ............................................................................................... 39
3. НАСТРОЙКИ ОФИСНОЙ СЕТИ ПОД УПРАВЛЕНИЕМ WINDOWS
SERVER 2012 R2 ................................................................................................... 46
3.1. Установка и первоначальная настройка Windows Server 2012 R246
3.2. Конфигурирование Windows Server 2012 R2 ................................ 48
3.3. Настройка центра обновления программ ...................................... 61
ЗАКЛЮЧЕНИЕ ..................................................................................................... 65
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ ............................................. 68
5
ВВЕДЕНИЕ
Организация локальной сети является основой для современных условий
работы организации, так как необходимо обеспечить одновременный доступ
сотрудников как к Интернету, так и к различным базам данных. Локальная сеть
также необходима для быстрой обработки и печати документов. Создание
функционирующей локальной сети организации неизбежный процесс, если
компании необходимо оптимизировать все рабочие процессы и увеличить
прибыль.
Актуальность темы заключается в том, что хорошая организация
локальной сети позволит предприятию получить в своем распоряжении
высокоскоростной канал передачи и обмена данными. Локальная сеть
предприятия объединит большое количество рабочих узлов компьютера,
основного сервера и периферийных устройств. Сеть обеспечит удобный и
эффективный обмен данными между сотрудниками, сделав более эффективным
электронный документооборот. Продуманная организация сети повысит
безопасность корпоративных информационных ресурсов позволив сэкономить
время и бюджет организации и позволит одновременно управлять всеми
рабочими узлами.
Предметом исследования выпускной квалификационной работы
является изучения вопроса организации работы локальной вычислительной
сети АО «Мосинжпроект» под управлением Windows Server 2012.
Объектом исследования выпускной квалификационной работы
является изучение теории по локальным вычислительным сетям.
Цель работы: провести настройку офисной сети под управлением
Windows Server 2012 R2 и оптимизировать работу сети путем настройки центра
обновления программ.
Задачи работы:
1) изучить теоретические вопросы о сетях передачи данных;
6
2) привести классификацию топологии локальных сетей;
3) рассмотреть программное и аппаратное обеспечение в офисной сети
АО «Мосинжпроект»;
4) провести настройку и наладку офисной сети под управлением Windows
Server 2012 R2;
5) провести оптимизацию работы сети путем настройки центра
обновления программ.
Теоретическая и практическая значимость работы:
1. Локальная вычислительная сеть АО «Мосинжпроект», настроенная
под управлением Windows Server 2012 R2, позволит правильно и эффективно
работать всему сетевому оборудованию, позволит проводить фильтрацию
сетевого трафика и даст доступ к удалённым ресурсам: принтерам, дискам
посредством сети.
2. Правильно настроенная офисная сеть под управлением Windows Server
2012 R2 АО «Мосинжпроект» позволит разделить ресурсы сети (дисковое
пространства) и тем самым повысить эффективность администрирования сети.
Результаты выпускной квалификационной работы актуальны для любой
организации при настройке и администрировании локальной вычислительной
сети схожей топологии ЛВС и кругом решаемых задач как в АО
«Мосинжпроект».
Данная тема широко освещена в работах зарубежных и российских
авторов: Алиев Т.И., Анатольев А.Г., Бабич А.В., Бройдо В., Будылдина Н.В.,
Ватаманюк А., Дубинин В.Н., Заборовский В.С., Капустин Д.А. и т.д.
Структура выпускной квалификационной работы. Выпускная
квалификационная работа выполнена на 70 листах, включая 64 рисунка и 4
таблицы.
Выпускная квалификационная работа содержит введение, три главы,
заключение и список использованной литературы.
Во введении показывается актуальность работы, ставятся цели и задачи, а
также определяется предмет и объект работы.
7
В первой главе выпускной квалификационной работы «Теоретические
основы сетей передачи данных» освещаются следующие вопросы:
основные определения и топологии сетей;
адресация в сети.
Во второй главе выпускной квалификационной работы «Локальная
вычислительная сеть АО «Мосинжпроект» изучаются следующие вопросы:
аппаратное обеспечение и топология ЛВС АО «Мосинжпроект»;
структура и функции программного обеспечения ЛВС АО
«Мосинжпроект».
В третьей главе выпускной квалификационной работы «Настройки
офисной сети под управлением WINDOWS SERVER 2012 R2» решаются
практические вопросы:
установка и первоначальная настройка Windows Server 2012 R2;
конфигурирование Windows Server 2012 R2;
настройка центра обновления программ.
В заключении приводятся выводы по главам и по всей работе целиком.
8
1. ТЕОРЕТИЧЕСКИЕ ОСНОВЫ СЕТЕЙ ПЕРЕДАЧИ
ДАННЫХ
Сеть – это система компьютеров, связанная каналами передачи
информации. Существует много разнообразных телекоммуникационных сетей,
к которым относятся (Рисунок 1): сеть Интернет, локальные вычислительные
сети учебных заведений, заводов, фирм, беспроводные сети, телефонные сети и
т.д. [25].

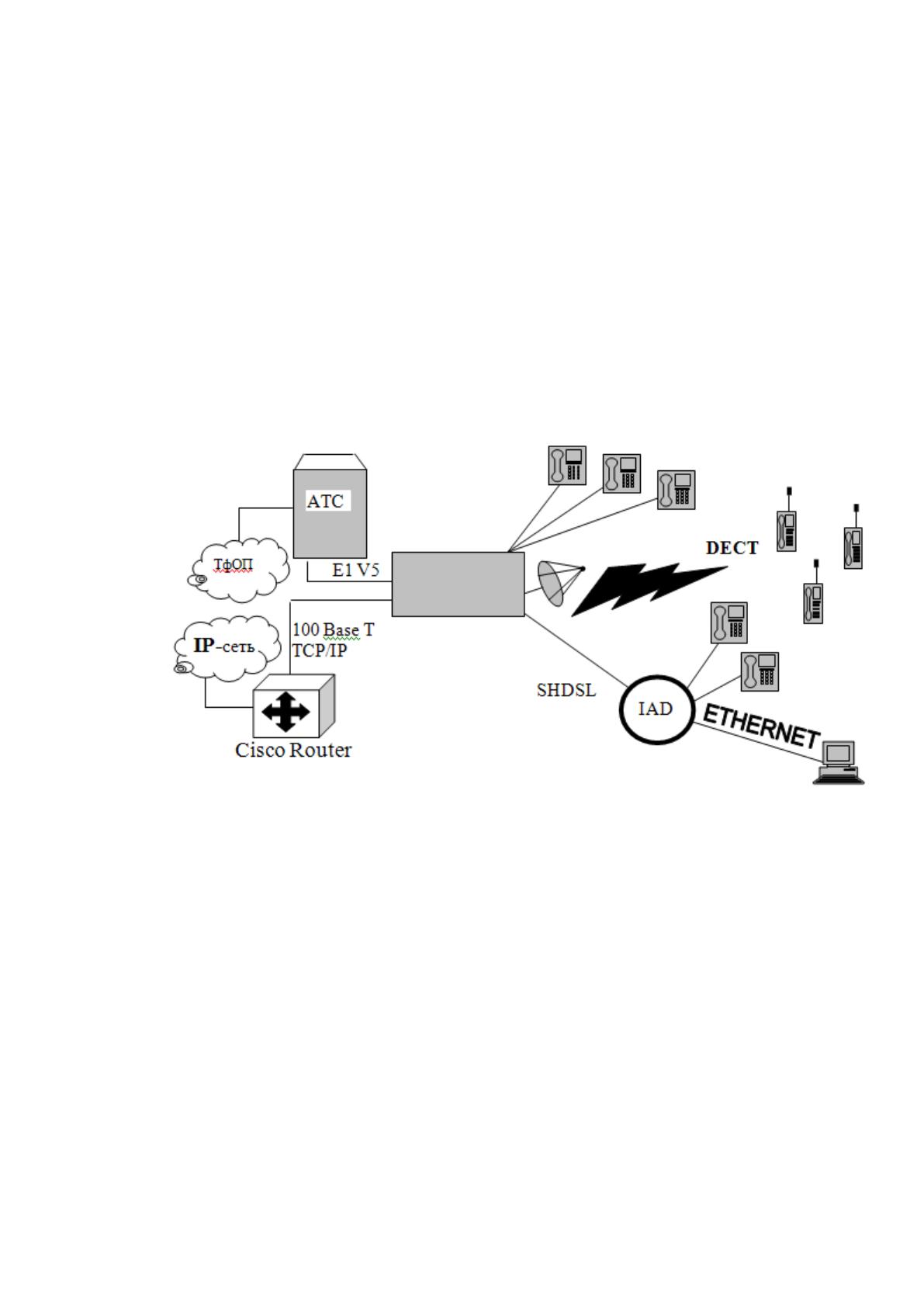

Рисунок 1 – Возможные организации сети
1.1. Основные определения и топологии сетей
К основным понятиям теории сетей относят определения, которые
принято обозначать как показано на рисунке 2, и главными из которых
являются [7]:
абонентом сети (узлом, хостом, станцией) принято называть —
конкретное (с указание адреса) устройство, которое через специальные
устройства включаются в сети и в дальнейшем участвует в информационном
обмене;
9

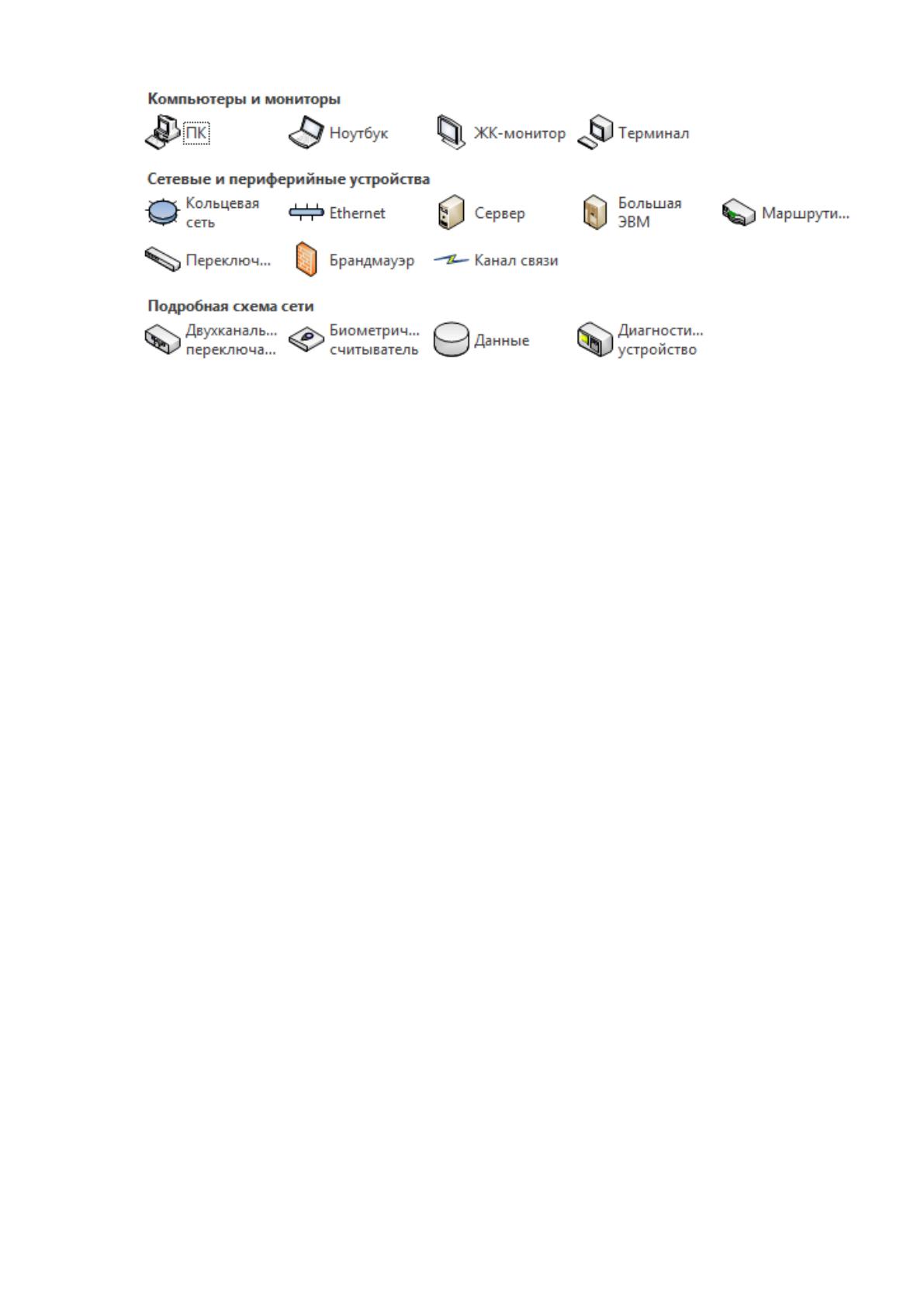

Рисунок 2 – Принятые обозначения сетевых элементов
сервером в сети называют одного из абонентов сети, который
раздают ресурсы другим абонентам. Серверов в вычислительной сети может
быть несколько:
выделенным сервером называют сервер, у которого есть
определенная задача. Примеры выделенного сервера могут быть следующие:
файловый сервер (файл-сервер), данный вид серверов используют
для хранения файлов;
сервер печати (принт-сервер) данный вид серверов используют для
обеспечения возможностью печати всех компьютеров в сети, т.е. это принтер в
общем пользовании;
сервер приложений - данный вид серверов используют для
хранения и предоставления доступа к сетевым приложениям;
web-серверы - данный вид серверов используют для предоставления
on-line услуг;
маршрутизатор - данный вид серверов используют для доступа к
другим сетям;
серверы электронной почты данный вид серверов используют для
организации почтовых ящиков пользователей и организации работы почтовых
сервисов;
10
невыделенным сервером, называют такой сервер, на котором
помимо сетевых задач, выполняются и другие задачи;
клиентом в сети называют абонента сети, который только
использует ресурсы сети, но при этом не раздавая свои ресурсы. Компьютеры-
клиенты называются рабочими станциями.
Одной из важных характеристик сети является скорость передачи
данных. Современные линии связи позволяют обеспечить очень высокие
показатели скорости. Единицами измерения служат следующие величины:
килобиты в секунду (Кбит/с), мегабиты в секунду (Мбит/с), гигабиты в секунду
(Гбит/с).
Пропускная способность практически никогда не достигает
максимальных значений, так как в линиях передачи данных много факторов
влияет на ее снижение, а именно: наличие помех в линиях связи, ошибки в
работе оборудования, загруженность сети и так далее [14].
Основными классификациями сетей является классификация по
следующим признакам:
1. по территориальному;
2. по физическим базовым топологиям построения;
3. по типу организации работы сети [9].
1. Классификация сетей, где в основу положен территориальный признак,
делит сети на следующие виды (Рисунок 3) [16].
1.1. Локальные вычислительные сети (LocalAreaNetworks – LAN);
LAN связывает компьютеры, которые расположены в одном или
нескольких близкорасположенных зданиях или помещениях. Правильно
построенная локальная сеть обеспечивает возможность обращения к
необходимой информации, защиту информации, обеспечивает информационное
взаимодействие участников сети.
Отличительными признаками локальной сети являются [17]:
поддержка высокой скорости передачи данных;
11
сохранения низкого уровня ошибок передачи данных;
наличие эффективного механизма управления обменом данными по
сети.

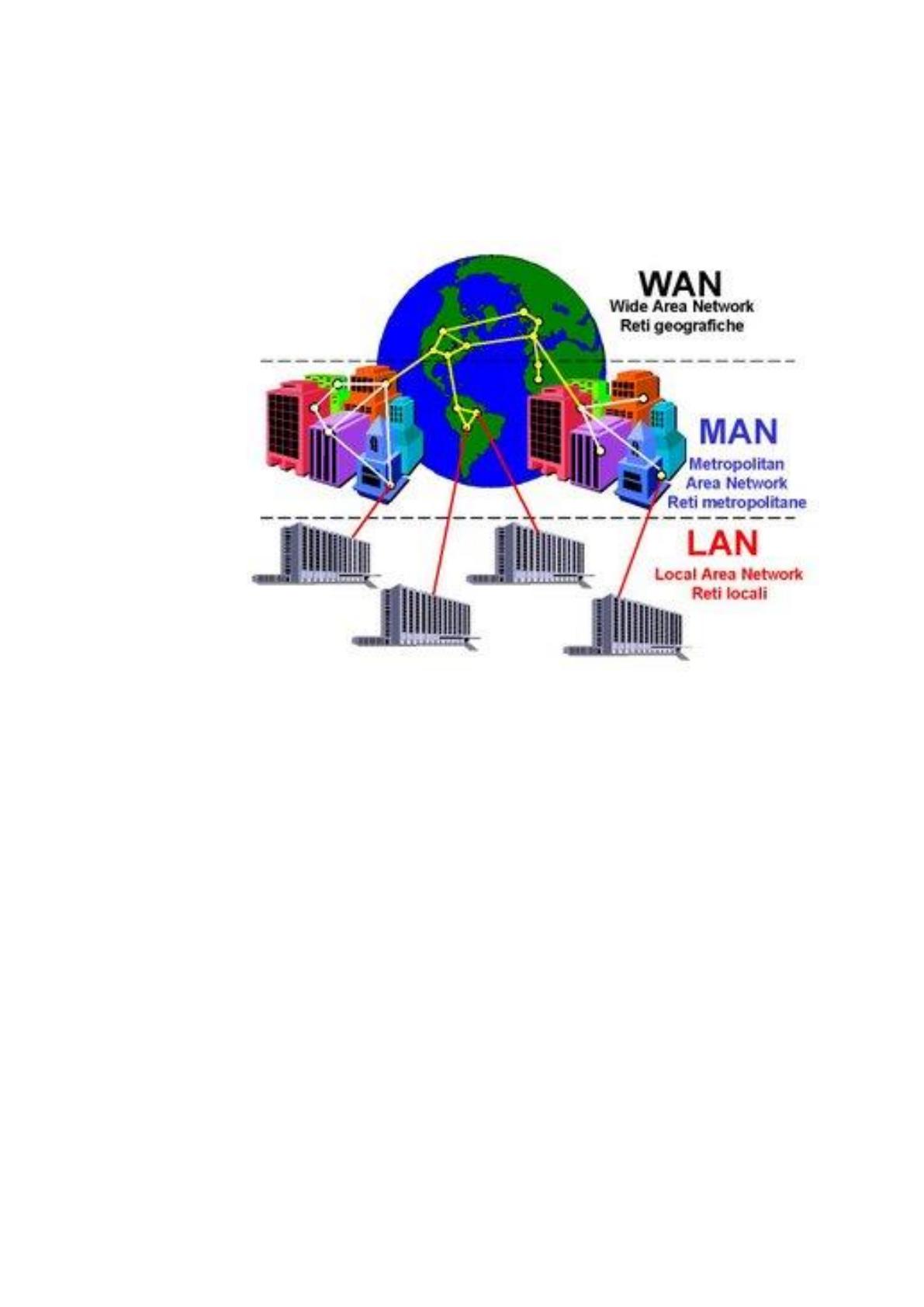

Рисунок 3 - Деление сетей по территориальному признаку
Локальная сеть имеет недостатки, основными из которых являются
следующие [23]:
требует больших первоначальных расходов на создание сети и
подготовку персонала;
требует постоянно обслуживания, т.е. наличие ответственного за ее
работу, администратора сети, который будет постоянно контролировать работу
сети, проводить ее модернизацию, устранять неисправности, обеспечивать
защиту информации и т.д.;
в сети быстрее распространяются компьютерные вирусы;
все перемещения компьютеров осуществляются только внутри
ограниченного пространства;
12
повышается опасность несанкционированного доступа к
информации, находящейся в сети.
1.2. Глобальные (Wide Area Network – WAN) сети;
Данный вид сети соединяет компьютеры, находящиеся на расстоянии в
сотни тысяч километров друг от друга. Скорость передачи данных в такой сети
будет ниже, а для того чтобы обеспечить устойчивую передачу данных
требуется использование более сложных методы и наличие специального
оборудования [4].

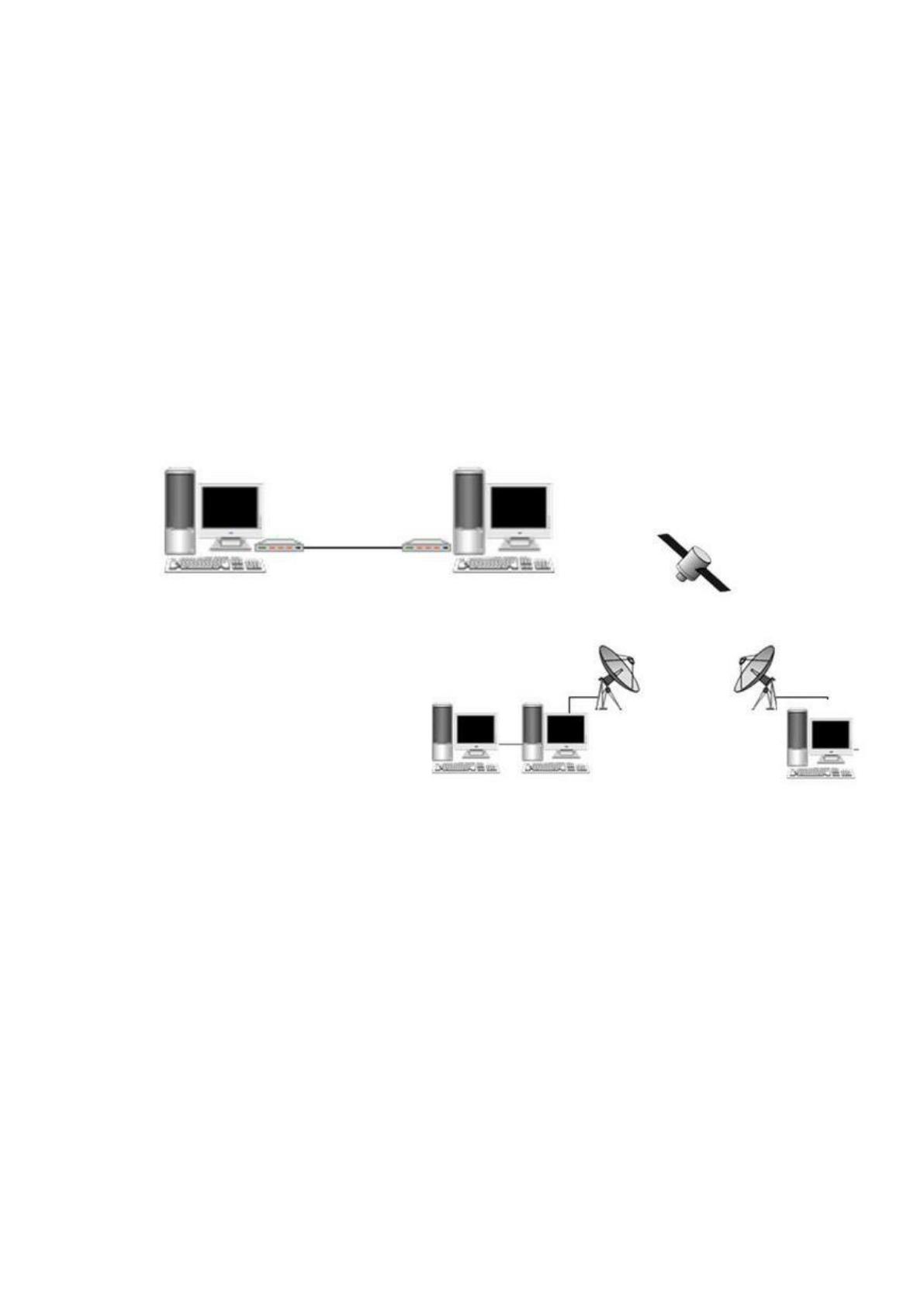

Рисунок 4 – Подключение "точка - точка"
Глобальные сети имеют две технологии подключения компьютеров:
"точка - точка" (point-to-point) (Рисунок 4) - каждому абоненту
выделяется отдельная линия. При таком подключении из достоинств имеется
большая полоса пропускания, но как недостаток приводит к возрастанию затрат
на саму линию связи;
"облако" (cloud) (Рисунок 5) – является более экономичной
технологией, для подключения одного абонента сети необходимо только одна
линия.
13

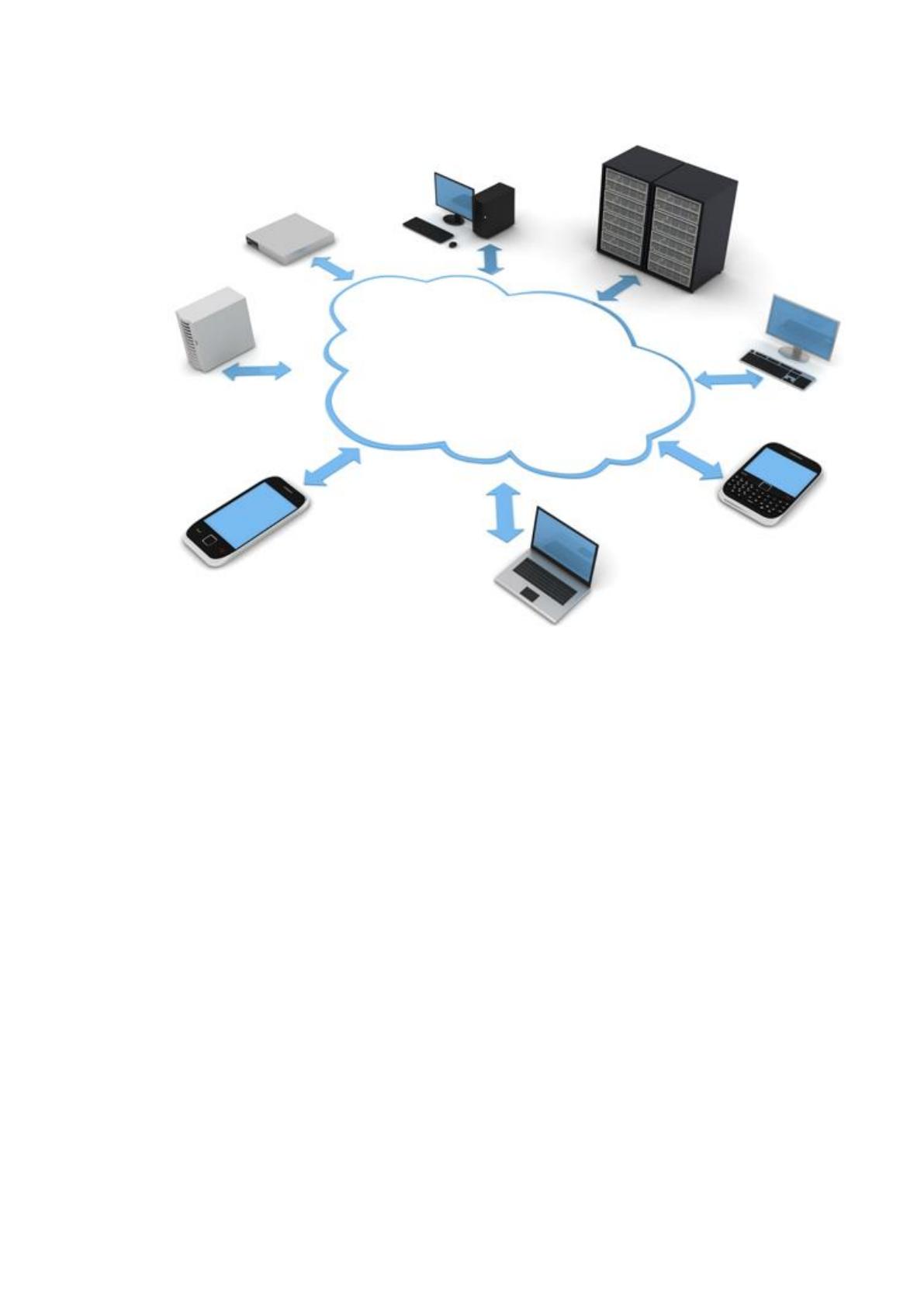

Рисунок 5 - Подключение "облако"
Также одной из важнейшей характеристикой сети является тип
коммутации (Рисунок 6) [27]:
1. Коммутация каналов представляет собой способ соединения между
двумя абонентами при прямом физическом соединении, и обмен информацией
происходит только во время сеанса связи;
2. Коммутация сообщений (электронная почта);
3. Коммутация пакетов - небольшими пакетами фиксированной длины
происходит обмен информацией между абонентами, поэтому в
коммутационных узлах нет очередей.
