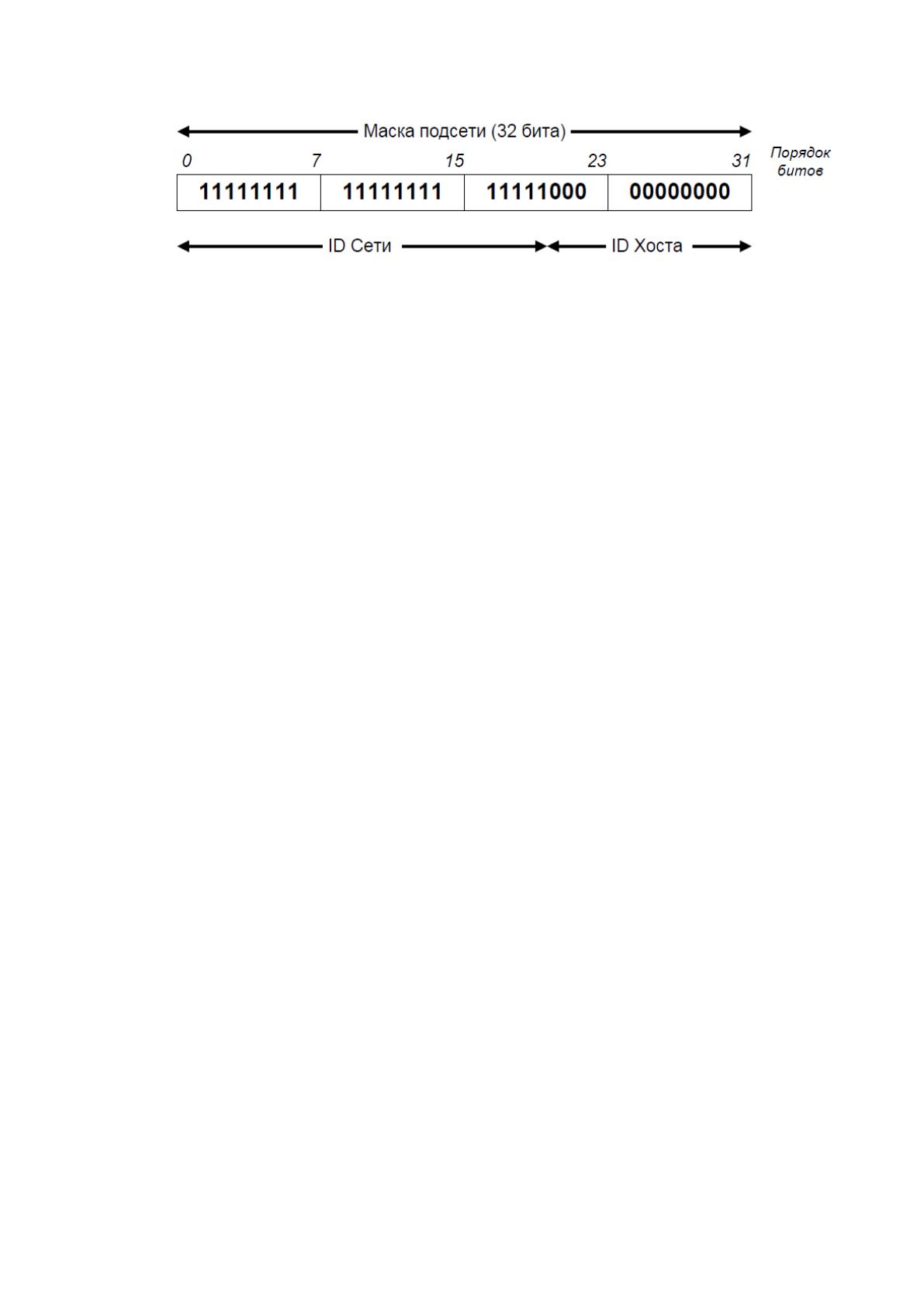

Рисунок 16 - Маска подсети
Для вычисления IP-адреса используются формулы:
адрес сети = IP.любого_компьютера_этой_сети AND MASK;
широковещательный адрес сети =
IP.любого_компьютера_этой_сети OR NOT(MASK).
Протокол ARP [19] необходим, чтобы проводить в соответствие 48-
битный МАС-адрес и 32-битный IP-адрес. Для того чтобы привести в
соответствия MAC значению IP-адреса, необходимо использовать специальный
протокол разрешения адреса (Address Resolution Protocol, ARP). Для решения
обратной задачи используется реверсивный протокол разрешения адреса
(Reverse Address Resolution Protocol, RARP) [32].
3. Доменный адрес или доменное имя дает возможность быстрее и проще
запомнить любой сайт в Интернете. Для человека запомнить домен с логичным,
соответствующим сайту названием гораздо проще, чем длинный числовой IP-
адрес веб-сайта.
Доменное имя может состоять от 2 (в некоторых зонах от 3) символов, а
максимальная же длина имени сайта – может варьироваться до 63 знаков. Все
доменные имена принято делить по видам, а именно (Рисунок 17):
международные домены;
национальные домены;
зарезервированные домены.
25
Рисунок 17 – Виды доменных имен
Доменная зона — совокупность всех имён определённого уровня (зоны).
Доменные зоны России:
.ru;
.ru.com;
.com.ru;
.msk.ru и другие.
Международные зоны, которые чаще всего можно встретить это .com
(коммерческие организации), .edu (образовательные учреждения), .gov (зона
относящиеся к правительству), .org (общественные организации).
В первой главе выпускной квалификационной работы «Теоретические
основы сетей передачи данных» рассмотрен вопрос предмета исследования и
получены следующие выводы:
1. Основными понятиями при изучении локальных вычислительных сетей
принято считать:
понятие абонент сети;
понятие сервера;
понятие клиента;
понятие пропускная способность сети.
2. Рассмотрена классификация сетей по следующим признакам:
по территориальному признаку, выделяют следующие виды сетей:
Global Area Network (GAN), Wide Area Network (WAN), Metropolitan Area
Network (MAN), Local Area Network (LAN);
26
по физическим базовым топологиям построения, выделяют: шинную
(магистральную) структуру, звездообразную структуру, кольцевую структуру;
по типу организации работы сети, выделяют: одноранговые сети и
сети с выделенным сервером.
3. Изучены три уровня адресов в сети:
адрес локального узла или MAC-адрес;
IP-адрес;
символьный идентификатор или доменное имя.
27
2. ЛОКАЛЬНАЯ ВЫЧИСЛИТЕЛЬНАЯ СЕТЬ АО
«МОСИНЖПРОЕКТ»
АО «Мосинжпроект» – компания в которой проходила преддипломная и
производственная практика. Компания представляет собой инжиниринговую
компанию полного цикла, которая специализируется на проектах развития
транспортной инфраструктуры и инженерных коммуникаций в городе Москва
и других регионах (рисунок 18).
Рисунок 18 – АО «Мосинжпроект»
Крупными проектами АО «Мосинжпроект» являются следующие
проекты:
строительство 74 станций московского метрополитена;
строительство капитальных транспортно-пересадочных узлов
города Москвы;
проектирование скоростных внутригородских магистралей Москвы;
реконструкция спортивной арены «Лужники»;
строительство парка «Зарядье»;
реконструкция и реставрация театра «Геликон-опера».
АО «Мосинжпроект», как компания EPC / EPCM, осуществляет (Рисунок
19):
28
организацию и управление проектированием, строительством и
логистикой;
финансовое и юридическое сопровождение строительных,
монтажных и проектно-изыскательских работ;
отбор и координацию субподрядчиков;
предпроектные работы;
проектные работы (разработка проектно-сметной документации);
предоставление материально-технических ресурсов;
строительно-монтажные работы;
технический надзор за строительством и вводом объекта в
эксплуатацию с последующим гарантийным обслуживанием.
Рисунок 19 – АО «Мосинжпроект», виды осуществляемых
работ
Технологии, которые используются в АО «Мосинжпроект» , а именн
единая структура управления инвестиционными и строительными проектами
при наличия общего административного, финансового и инженерного центра
дают клиенту ряд преимуществ:
сокращают период реализации проектов, которыми занимается
компания;
снижаются затраты при комплексном предоставлении материально-
технических ресурсов;
умение контролировать ход выполнения проекта;
29
управление рисками.
АО «Мосинжпроект» имеет высококвалифицированный персонал,
который позволяет выполнять большой объем работ с высоким уровнем
качества.
Основные принципы работы компании:
качественно выполняемая работа;
использование только качественного оборудования и расходного
материала;
монтаж и обслуживание осуществляется профессиональным
инструментом;
работу выполняют только высококвалифицированные и опытные
специалисты;
уважительное обращение с клиентом на всех этапах работы – от
консультирования до постгарантийного обслуживания.
Работы над всеми проектами ведутся с использованием локальной
вычислительной сети предприятия и специального программного обеспечения.
Выпускная квалификационная работа проводилась в IT-отделе в
должности системного администратора. Основными обязанностями системного
администратора являются [5]:
1. установка и настройка операционных систем и другого системного
программного обеспечения, необходимого для работы на серверах и рабочих
станциях;
2. настройка программного обеспечения на серверах и рабочих станциях;
3. поддержка в рабочем состоянии программного обеспечения серверов и
рабочих станций;
4. регистрация пользователей локальной сети и почтового сервера,
выдача паролей;
5. установка прав доступа и мониторинг использования сетевых ресурсов;
30
6. обеспечение своевременного копирования, архивирования и резервного
копирования данных;
7. устранение сбоев в работе локальной сети или нарушения работы
сетевого оборудования;
8. проведение мониторинга сети, выработка предложения по развитию
сетевой инфраструктуры;
9. настройка сетевой и межсетевой безопасности;
10. настройка антивирусной защиты локальной компьютерной сети,
серверов и рабочих станций;
11. контроль за установкой оборудования локальной сети сторонними
специалистами [39].
2.1. Аппаратное обеспечение и топология ЛВС АО «Мосинжпроект»
Локальная сеть предприятия реализована беспроводным способом.
Рассмотрим основные составляющие компьютерной сети, построенной на
беспроводной технологии (Рисунок 20).

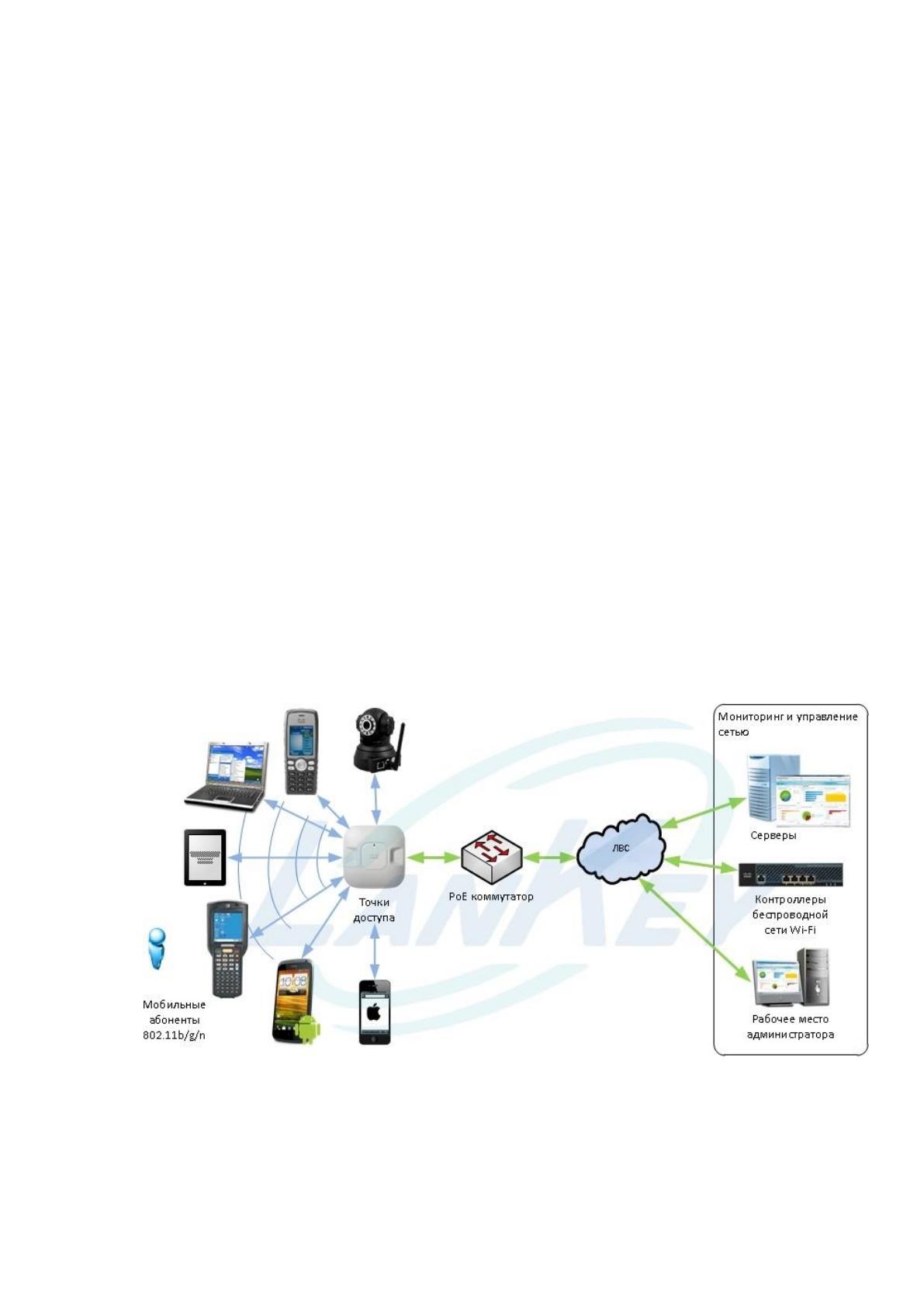

Рисунок 20 – Основные компоненты беспроводной сети
31
Основными компоненты беспроводной сети принято считать следующие
элементы [11]:
Wi-Fi точка доступа (AP);
контроллеры Wi-Fi точки доступа (АС);
антенны Wi-Fi точки доступа;
маршрутизатор (router);
коммутатор (switch);
сетевые интерфейсные платы;
беспроводные адаптеры и пр.
Рассмотрим более подробно аппаратные части и проанализируем зоны
покрытия локальной сети предприятия АО «Мосинжпроект».
1. Wi-Fi точка доступа (AP) является основным устройством в структуре
беспроводной сети. Wi-Fi точка доступа отвечает за объединение всех сетевых
элементов в единое целое. Каждая точка доступа обеспечивает свою
собственную зону покрытия, которая зависит от мощности передатчика
устройства, препятствий для распространения сигнала (стены, перегородки,
стойки и т. д.) Точки доступа могут комбинировать проводные и беспроводные
сети, действуя как сетевой порт [13].
Офис АО «Мосинжпроект» находится в большом офисном здании, в
котором также расположены другие компании и проходит большое количество
других сетей. Беспроводная сеть организации построена на централизованной
архитектуре, где контроллер автоматически снимает показатели зашумленности
каждого сегмента сети, выбирая наиболее чистый канал. Точка доступа Cisco
AIR-AP1262N-R-K9 гарантирует такие показатели.
Точка доступа Cisco AIR-AP1262N-R-K9 (Рисунок 201) предоставляет
возможность развёртывания двухдиапазонных беспроводных сетей для разных
предприятий [12].
.
32

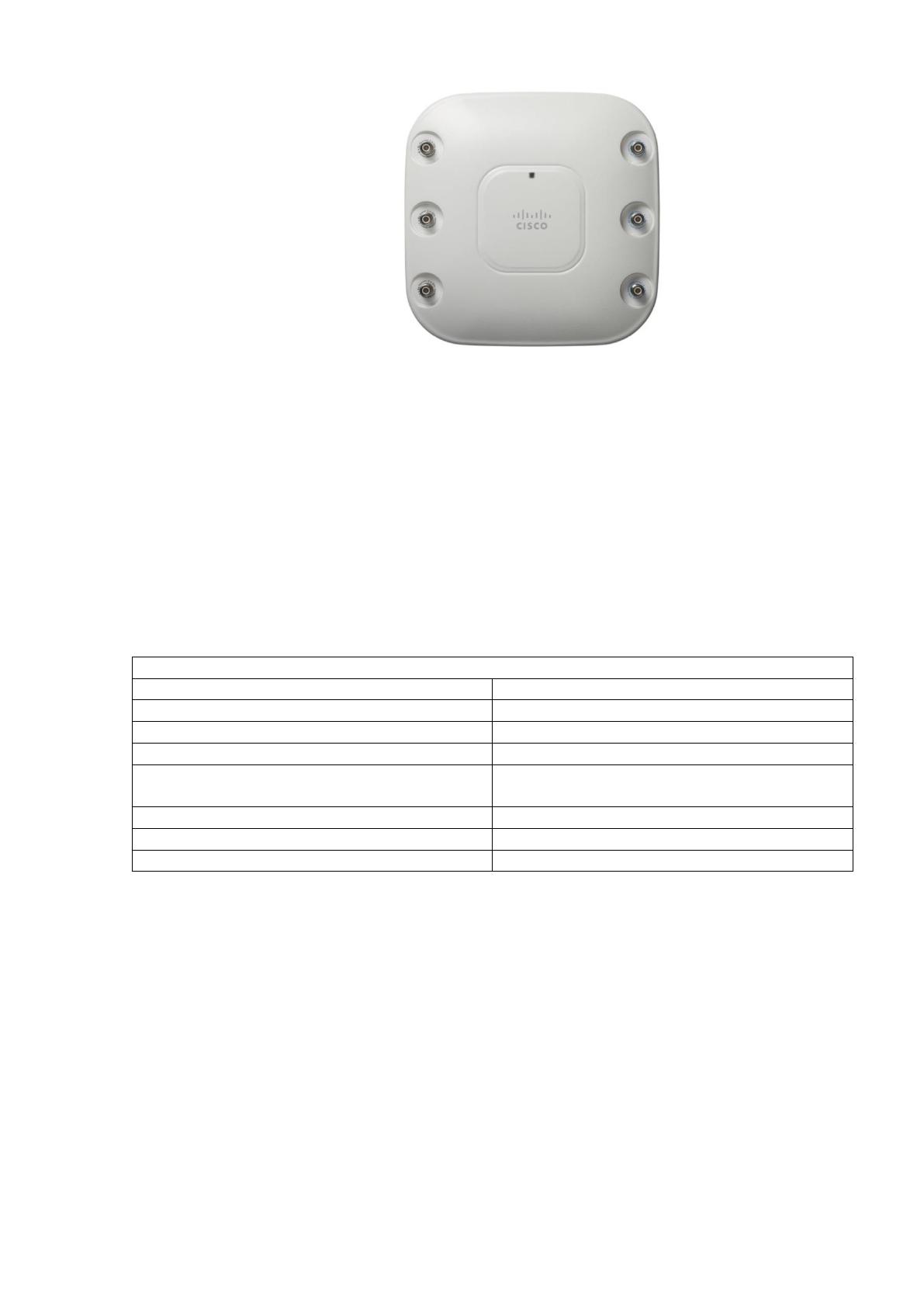

Рисунок 201 - Точка доступа Cisco AIR-AP1262N-R-K9
AP1200 поддерживает два стандарта: IEEE 802.11b и 802.11a (таблица 1).
Такая поддержка позволяет построить многоуровневые беспроводные сети, где
некоторые пользователи получат возможность работать на скоростях до 54
Мбит/сек, а другие – до 11 Мбит/сек [15].
Таблица 1 – Характеристики Cisco AIR-AP1262N-R-K9
Характеристики
Протоколы
WIFI 802.11a/b/g/n
Режим управления точкой WIFI
Автономная точка
Интерфейс
Ethernet 1 x GE RJ-45
Тип антенн
Внешние антенны
Антенны
3 внешних 2.4 GHz RP-TNC/3
внешних 5 GHz RP-TNC
Температура эксплуатации
от -20 °C до 55 °C
Блок питания в комплекте
Нет
Тип питания
PoE/DC 48В
D-link DWL-7700AP (Рисунок 212) - двухдиапазонная внешняя
беспроводная точка доступа, соответствующая стандартам IEEE 802.11 a/b/g.
Данная точка доступа может поддерживать управление через Web-
интерфейс и Telnet.
Данная точка доступа может поддерживать сетевое управление по
протоколу SNMP v.3.
Данная точка доступа может поддерживать создания хот-спотов и
предоставления доступа в Интернет пользователям, находящимся вне здания.
33

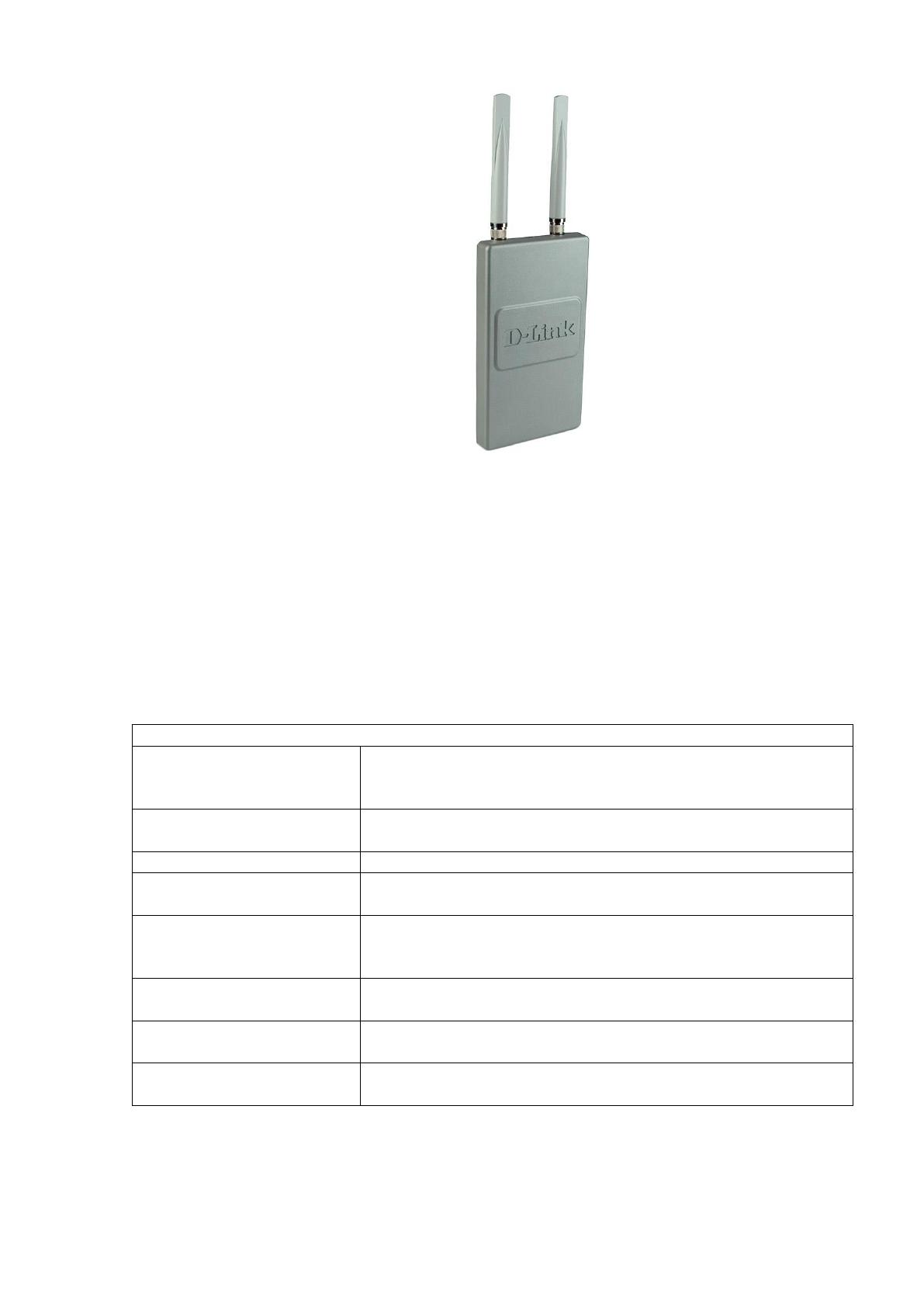

Рисунок 212 – Точка доступа D-link DWL-7700AP
Точку доступа (Таблица 2) можно использовать на заводах,
промышленных комплексах, в колледжах и университетских городках,
аэропортах, гольф-клубах, побережьях и многих других общественных местах.
Таблица 2 - Характеристики D-link DWL-7700AP
Характеристики
Стандарты
IEEE 802.11a/b/g WLAN
IEEE 802.3 Ethernet, 802.3u Fast Ethernet
IEEE 802.3af Power Over Ethernet
Количество каналов
11 каналов (FCC)
13 каналов (ETSI)
Интерфейс
1 порт 10/100 Base-TХ Fast Ethernet
Тип антенн
Две дипольные антенны с коэффициентом усиления
5dBi
Рабочие режимы
Точка доступа
Мост точка-точка
Мост точка- много точек
Температура
эксплуатации
От -40o до 60o C
Блок питания в
комплекте
Нет
Тип питания
5В постоянного тока +/- 10% без PoE
48В постоянного тока +/- 10% без PoE
