Законы о кабельном изгибе. При прокладывании кабеля, бывают
моменты, когда вам нужно согнуть его. Это часто случается, поскольку
есть области, которые нужно отвести в любую комнату. В этом случае
радиус изгиба кабеля витой пары должен быть не менее 4-5 см.
Правила прокладки кабелей рядом с электрическими панелями.
Провода и распределительные щиты способствуют возникновению
электрических помех в кабелях, что приводит к помехам в работе сети.
Нет необходимости прокладывать кабели рядом с нагревательным
элементом. Батареи центрального отопления и другие нагревательные
устройства отрицательно влияют на кабели.
Чрезмерное тепло может привести к изменению сопротивления
кабеля, что также может вызвать помехи в работе сети.
Кабель должен быть цельным от центрального узла до конечного
узла с учетом всех особенностей пути или положения кабель канала. Так
же полезен кабельный запас для установки розеток и обжимных разъемов.
При прокладке кабелей используется система обозначений, чтобы не
перепутать кабели.
2.2.3 Прокладка и монтаж коробов
Использование пластиковых коробок является необходимым
средством, но позволяет повысить безопасность локальной сети. Причиной
являются требования стандарта: каждая рабочая площадка соединена
отдельным кабелем. А это значит, что без воздуховода вы получаете
неконтролируемое накопление кабелей, что, очевидно, никак не
сказывается на дизайне помещения.
При креплении коробки к стене чаще всего используются шурупы,
но это определяется весом коробки и ее объемом. Чем больше коробка, тем
плотнее нужно разместить винты или использовать винты большего
размера.
63
Прежде чем приступить к установке блока, вам необходимо решить,
насколько большим должен быть размер блока в каждом разделе сети. Эти
данные можно использовать, если такой анализ был выполнен на этапе
проектирования сети. В противном случае вам нужно запустить такой
анализ прямо сейчас.
Из-за ограниченной длины коробки желаемая длина достигается за
счет использования необходимого количества частей коробки. При
сгибании коробку следует затягивать более аккуратно и аккуратно. Для
этого увеличьте количество точек крепления.
При стыковке коробки с другим поперечным сечением следует
учитывать структуру адаптера, чтобы крышка ключа на коробке могла
легко закрываться.
2.2.4 Прокладка кабеля
Принцип прокладки кабеля приводит к тому, что он должен быть
цельным от центрального узла до конечного узла с учетом всех
особенностей пути или положения кабель канала.
Кабель должен быть цельным от центрального узла до конечного
узла с учетом всех особенностей пути или положения кабель канала. Так
же полезен кабельный запас для установки розеток и обжимных разъемов.
При прокладке кабелей используется система обозначений, чтобы не
перепутать кабели (рисунок 9). Для этого на кабеле отмечается рабочий
номер или номер разъема, к которому он подключается, на каждом конце
кабеля.
64

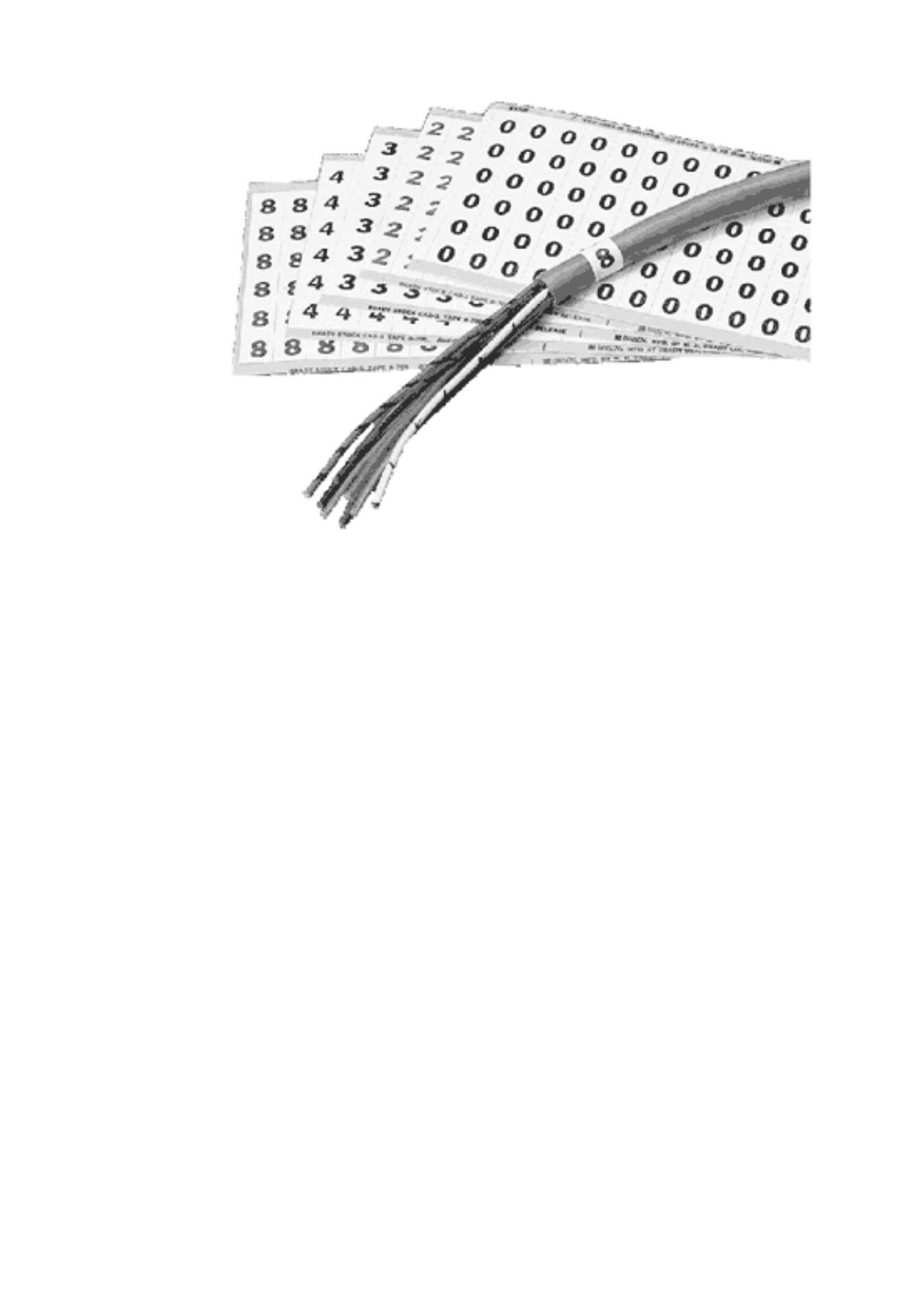

Рисунок 9 – Использование маркировки кабеля
2.2.5 Монтаж сетевых розеток
Там, где планируется построить большую локальную сеть,
практикуется использование недорогих сетевых розеток. Однако это не
значит, что их нельзя использовать в небольшом офисе. В соответствии с
существующими требованиями электрические розетки поддерживают
разные уровни безопасности и, следовательно, отличаются по конструкции
и сложности. На самом деле, недорогие розетки используются везде, если
не говорите о государственных учреждениях, которые отвечают серьезным
требованиям безопасности при работе с информацией.
Для установки таких розеток используется настенное крепление с
помощью винтов или двусторонней клейкой ленты. Розетка этого типа
состоит из трех частей: основания, крышки и платы с контактными
группами. Рисунок 10.
65

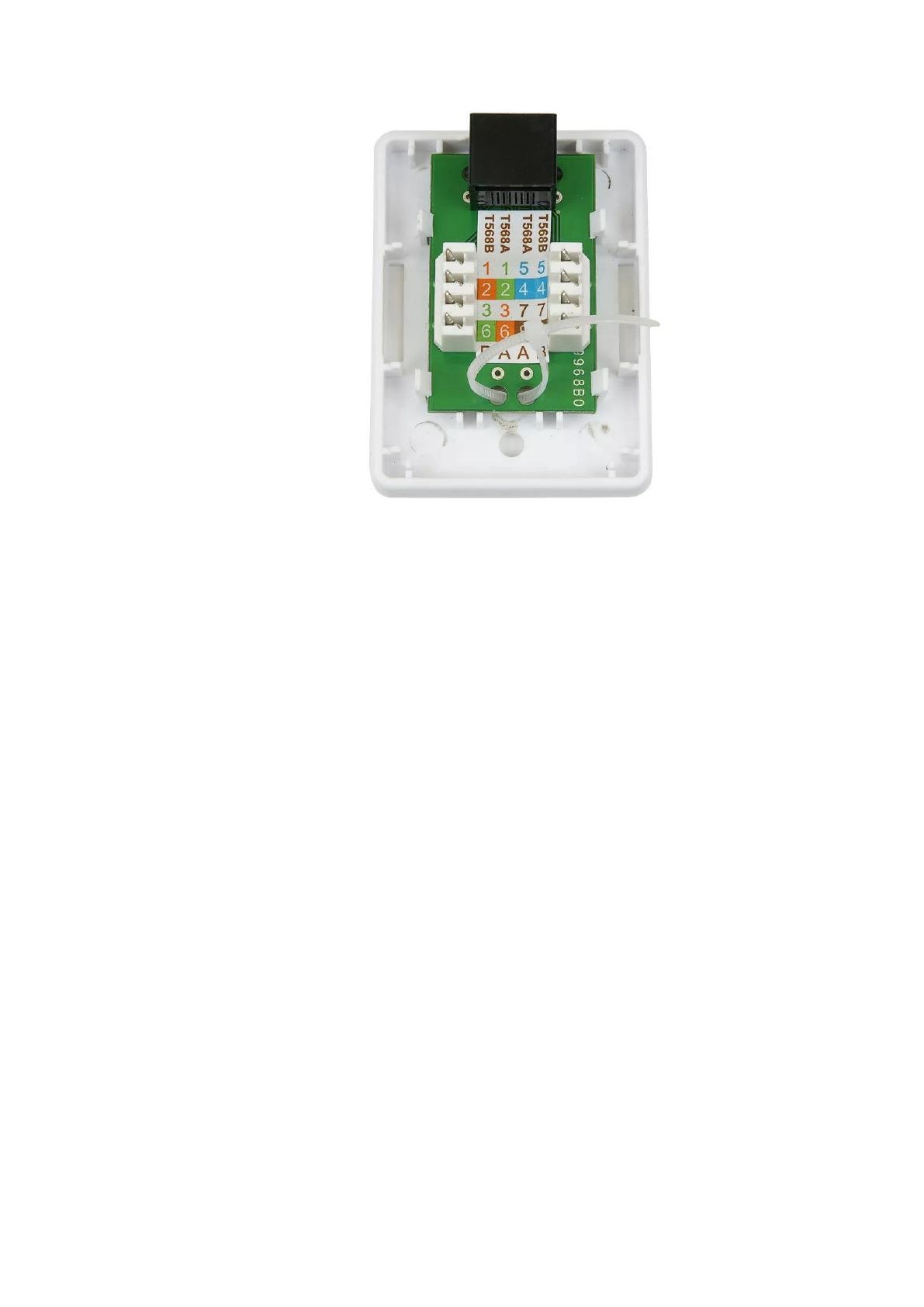

Рисунок 10 – Составные части сетевой розетки
При работе с такой розеткой, как правило, необходимо
придерживаться следующей последовательности действий:
1. Разобрать розетку на составные части, чтобы получить основу
розетки;
2. Зафиксировать основу в том месте, где должна располагаться
розетка;
3. Выполнить зажим проводников на контактной группе платы;
4. Закрепить плату на основе, используя для этого
предусмотренный метод;
5. Закрыть розетку крышкой.
Как правило, в розетках используется система блокировки. Поэтому
для его разборки не требуется никаких инструментов. Найдите и откройте
замок. Иногда все зависит от структуры розетки. В некоторых розетках
плата закреплена винтами, нужно использовать отвертку, чтобы снять
плату.
66
Клеммы с контактными площадками особенно удобны. Схема
зажима обычно наносится рядом с контактной площадкой. Чтобы
закрепить проводник в розетке, используется специальный вставной нож.
Нажатием ножом на каждый проводник, прикрепляем их к контактам и
закрепить их в клемме (Рисунок 11).
После визуального подтверждения фиксированного положения
проводника обрезается лишний конец. Существуют различные способы
закрепления кабеля в розетке, одним из которых является использование
монтажной стяжки. Затягивается стяжка на изоляции кабеля рядом с
выпускным отверстием, лишний конец стяжки отрезается, и крышка
розетки закрывается.

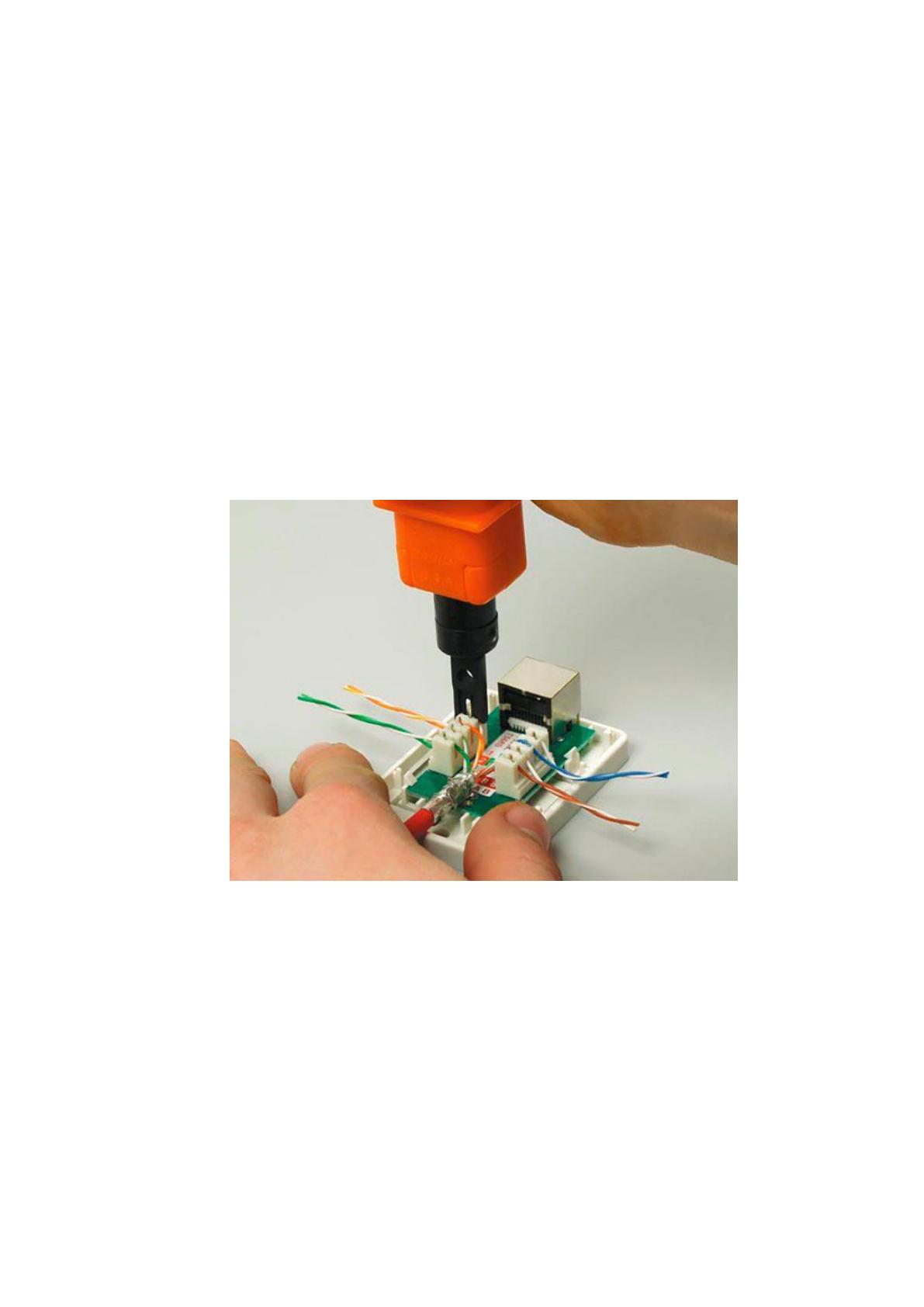

Рисунок 11 – Фиксация проводников в контактной площадке
Обжим кабеля. Для обжима кабеля витой пары используется разъем
RJ-45, который соответствует существующим сетевым стандартам. Этот
разъем использует как основной для кабелей типа «витая пара».
Нумерация контактов в разъеме производится так, как показано на
рисунке 12.
67

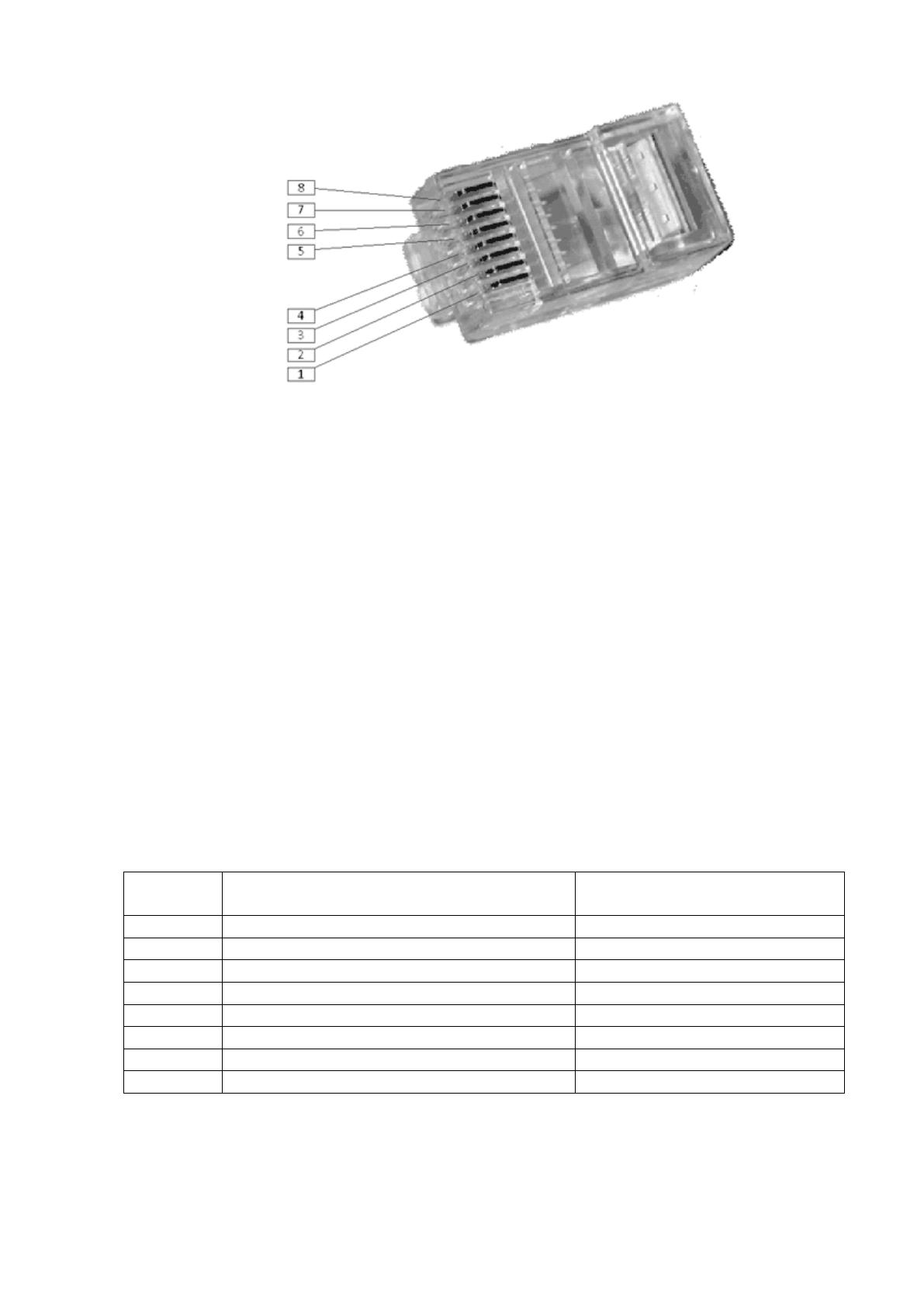

Рисунок 12 – Нумерация контактов в коннекторе RJ-45
Существуют определенные правила, которые должны соблюдаться
при опрессовке кабеля.
Независимо от используемого стандарта следует соблюдать особый
принцип подключения проводников.
На практике используются два метода обжима или зажима
проводника (Таблица 7).
Между этими методами нет принципиальной разницы при
опрессовке всех разъемов RJ-45. [34].
Таблица № 7 Расположение проводников согласно схемам Т568А и Т568В
№
контакта
Размещение согласно Т568А
Размещение согласно Т568В
1
Бело-зеленый
Бело-оранжевый
2
Зеленый
Оранжевый
3
Бело-оранжевый
Бело-зеленый
4
Синий
Синий
5
Бело-синий
Бело-синий
6
Оранжевый
Зеленый
7
Бело-коричневый
Бело-коричневый
8
Коричневый
Коричневый
68
2.3 Выбор способа функционирования офисной сети
Основной задачей локальной сети является обеспечение
потребностей ее членов в конкретных услугах. К ним относятся файловые
ресурсы, общий доступ к периферийным устройствам, операции с базами
данных и операции с Интернетом.
Как сеть работает, обычно определяется до ее установки и
проектирования.
Поскольку число пользователей в будущем в основном известно до
проектирования сети, именно этот параметр имеет решающее значение при
выборе сетевой стратегии.
Это позволяет прогнозировать стоимость вашей сети с учетом
необходимого оборудования, например, серверов.
Исходя из потребностей ООО «Термоблок», было решено
использовать работу как часть домена, то есть с большим количеством
пользователей, имеющих доступ к сетям, общему хранилищу данных,
почтовым серверам и т.д.
Работа в составе домена является стандартным принципом работы
сети и используется, когда вам нужен полный контроль над процессами,
происходящими в сети.
Домены являются самыми сложными в зависимости от сети, но в то
же время наиболее контролируемыми.
Преимущества работы в составе домена:
максимальный контроль над пользователями и компьютерами
локальной сети;
централизованное обновление программного обеспечения;
централизованная система архивирования важной
информации;
бесперебойный доступ к документам, хранимым на сервере;
возможность удаленной настройки рабочих мест;
69
мощные средства управления доступом к ресурсам;
возможность применения групповых политик безопасности;
контроль над сетевыми подключениями;
наличие системного администратора, отвечающего за
работоспособность локальной сети и рабочих мест.
Список далек от совершенства, но даже доступных преимуществ
достаточно, чтобы сделать правильный вывод.
Но за все «удобство» приходится платить и много. Пожалуйста,
принесите хотя бы компьютер управления. Необходимы серьезные
вычислительные мощности и большая дисковая подсистема для
выполнения функций назначенного контроллера домена.
Кроме того, для обеспечения бесперебойной работы сети требуются
дополнительные серверы.
Дополнительный контроллер домена, который может взять на себя
управление сетью в случае непредвиденного сбоя или сбоя основного
контроллера домена. Опять же, организация системы архивации данных,
поддержка дополнительных операций на сервере и т.д. Требуют
значительных финансовых вложений и адекватного уровня сетевого
обслуживания.
2.3.1 Выбор управляющего сервера
Когда решено использовать доменную структуру как способ
организации локальной сети, возникает несколько проблем. Эти проблемы
связаны с сложностью работы таких систем и очень серьезных денежных
затрат, которые необходимо сделать для организации работы локальной
сети.
Работа структуры сети домена предполагает использование
управляющего компьютера с установленной операционной системой
сервера. Это требует не только правильного выбора конфигурации сервера
70
и выбора операционной системы, но и определения его дополнительных
функций.
Выбор серверной операционной системы - это осознанное решение,
которое однозначно определяет потенциал и возможности локальной сети,
а управление ее генерирует.
Операционная система Microsoft Windows Server 2008 R2,
основанная на Windows Server 2008, использует надежное серверное
программное обеспечение. Стандартная опция поддерживает до 4 каналов
оперативной памяти, с максимальной емкостью до 32 ГБ.
Службы терминалов, свободно доступные в Windows Server 2008
Standard, обеспечивают безопасный и эффективный доступ к Интернету по
протоколу HTTPS. Мощные инструменты безопасности обеспечивают
высокий уровень защиты данных, не влияя на эффективность работы.
Нововведения Microsoft Windows Server 2008 Standard R2:
- Функция Core Parking экономит энергию от неработающих
ядер;
- Возможность использовать до 256 ядер;
- Новый центр управления Active Directory Administrative Center
с поддержкой Корзины;
- Windows PowerShell 2.0;
- Новые терминальные службы Remote Desktop Services с
поддержкой нескольких мониторов, интерфейса Aero Glass, DirectX 9, 10 и
11;
- Функция Live Migration является улучшением виртуализации
Hyper-V и позволяет переносить работающие виртуальные машины на
другой сервер;
- Поддержка .NET Framework;
Возможность использования операционной системы Windows Server
2008 R2.
71
64-разрядная операционная система полностью (нет 32-разрядного
варианта) поддерживает работу 32-разрядных приложений. В то же время
поддерживаются параллельные операции до 256 процессоров, а также
более эффективная система управления оперативной памятью.
- Hyper-V технология виртуализации. Можно полностью
управлять своей виртуальной машиной, используя до 64 процессоров. С
помощью этой технологии можно организовать работу нескольких
виртуальных серверов одновременно на одном сервере, обеспечивая очень
быструю миграцию данных с одного сервера на другой;
- Расширение командной строки Power Shell. Можно запускать
сценарии (так называемые командлеты), так же можно автоматизировать
несколько аспектов управления сетью;
- Новый способ удаленного доступа к ресурсам прямого
доступа. Это дает полный доступ к управлению этими документами, а
также к любым данным, даже для загруженных каналов связи;
- Новая система кэширования данных, Branch Cache, которая
позволяет эффективно управлять трафиком между удаленными точками и
центральными серверами;
- Ввести максимальное количество сервисов в одну
операционную систему. Это исключает необходимость использования
дополнительных серверов для разных целей;
- Новая версия популярного сервера веб-управления IIS 7.5 на
основе новейшей технологии ASP.NET;
- Новое в Active Directory: корзина Active Directory - корзина для
удаления и восстановления объектов Active Directory, подключения к
несуществующим доменам и доступа к новому Центру управления
учетными записями;
- Плотная интеграция с системами Windows 7.
