52

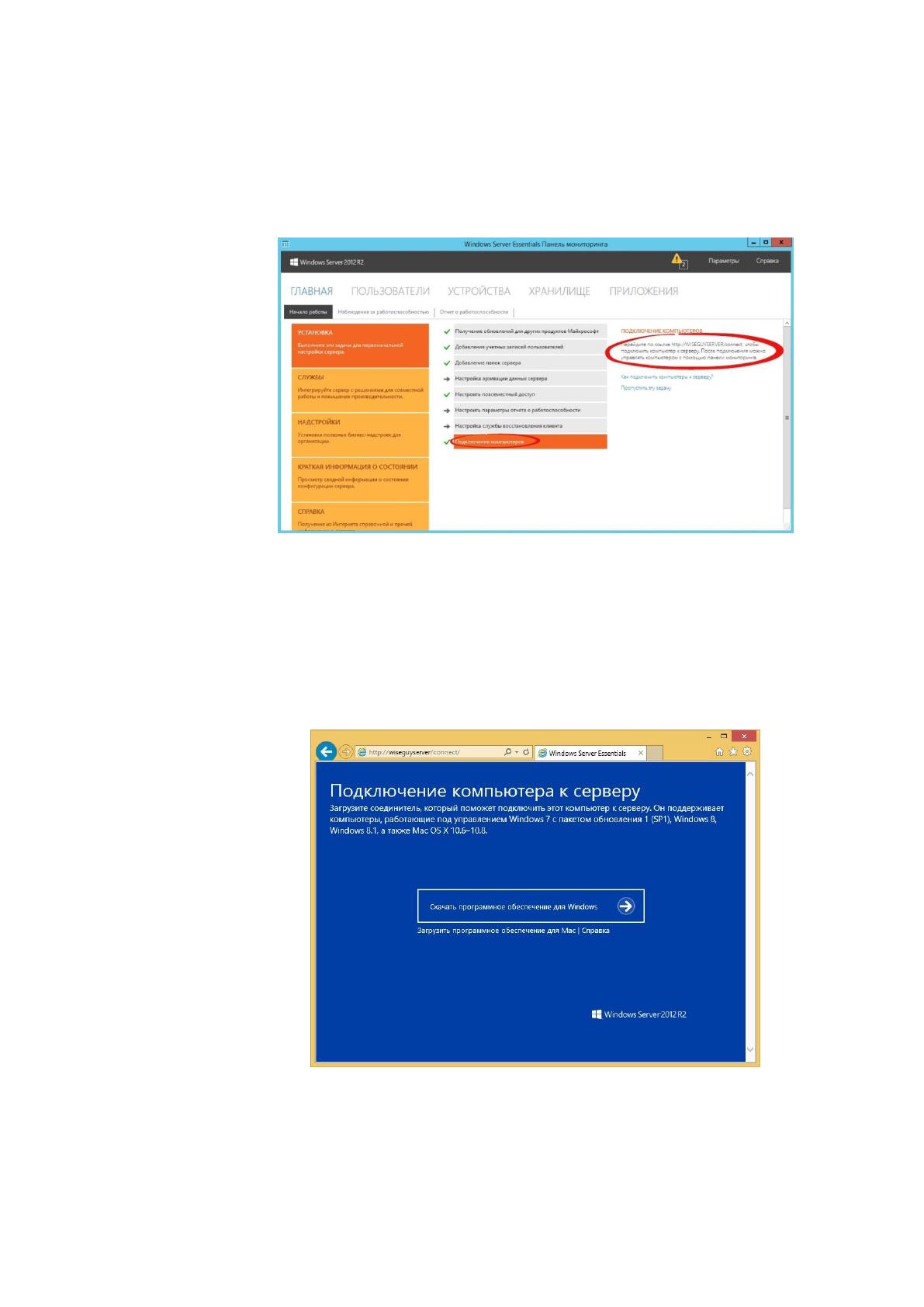

Следующим шагом в настройке подключения рабочих станций откроем
панель мониторинга и перейдем на страницу подключение компьютеров
(Рисунок 49).
Рисунок 49 – Настройка подключения рабочих станций
Следующим шагом проведем откроем страничку http://<Имя
сервера>/connect. И проводим скачивание по ссылке (Рисунок 50).
Рисунок 50 - Настройка подключения рабочих станций. Шаг
2

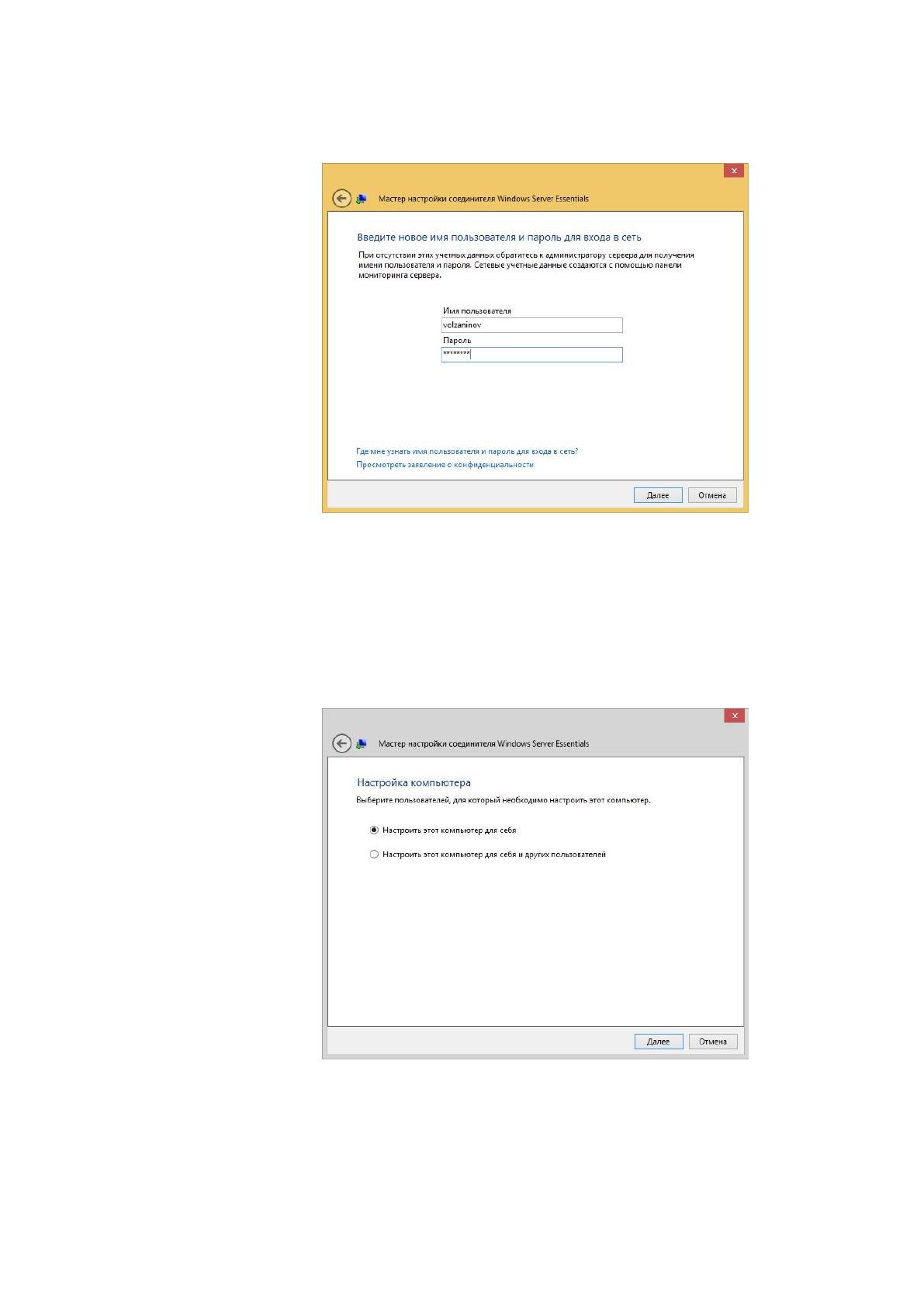

Следующим шагом вводим имя пользователя и пароль пользователя
53
данного компьютера или администратора (Рисунок 1).
Рисунок 51 – Ввод учетных данных
Следующим шагом проведем перезагрузку сервера и продолжим
устанавливать настройки системы (Рисунок 52).
Рисунок 52 – Настройка компьютера

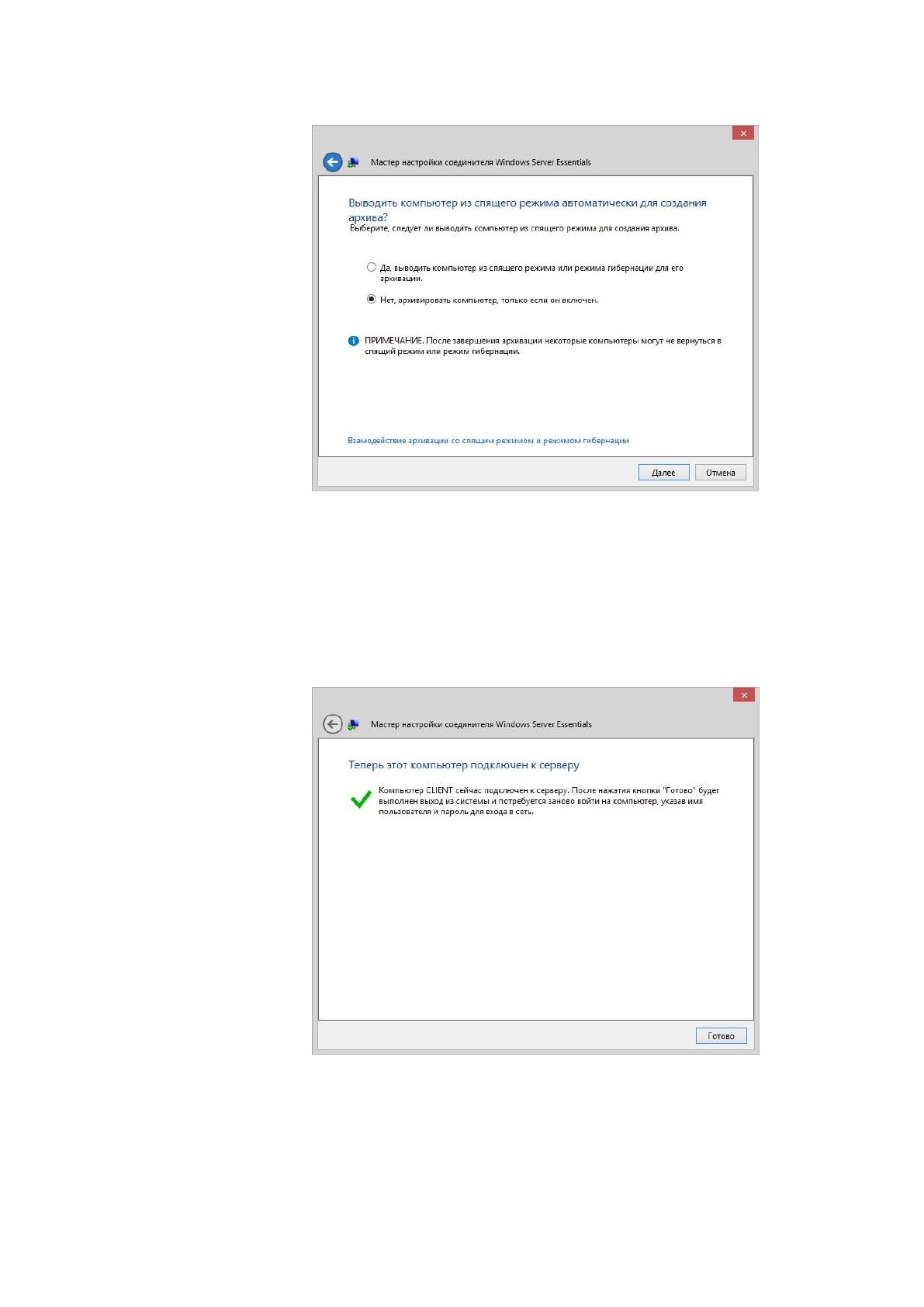

Следующим шагом устанавливаем описание компьютера и параметры
архивации (Рисунок 3).
54
Рисунок 53 – Настройка архивации
После этого шага, считается, что компьютер подключен к серверу
(Рисунок 54).
Рисунок 54 – Завершение подключение к серверу
55
3.3. Настройка центра обновления программ

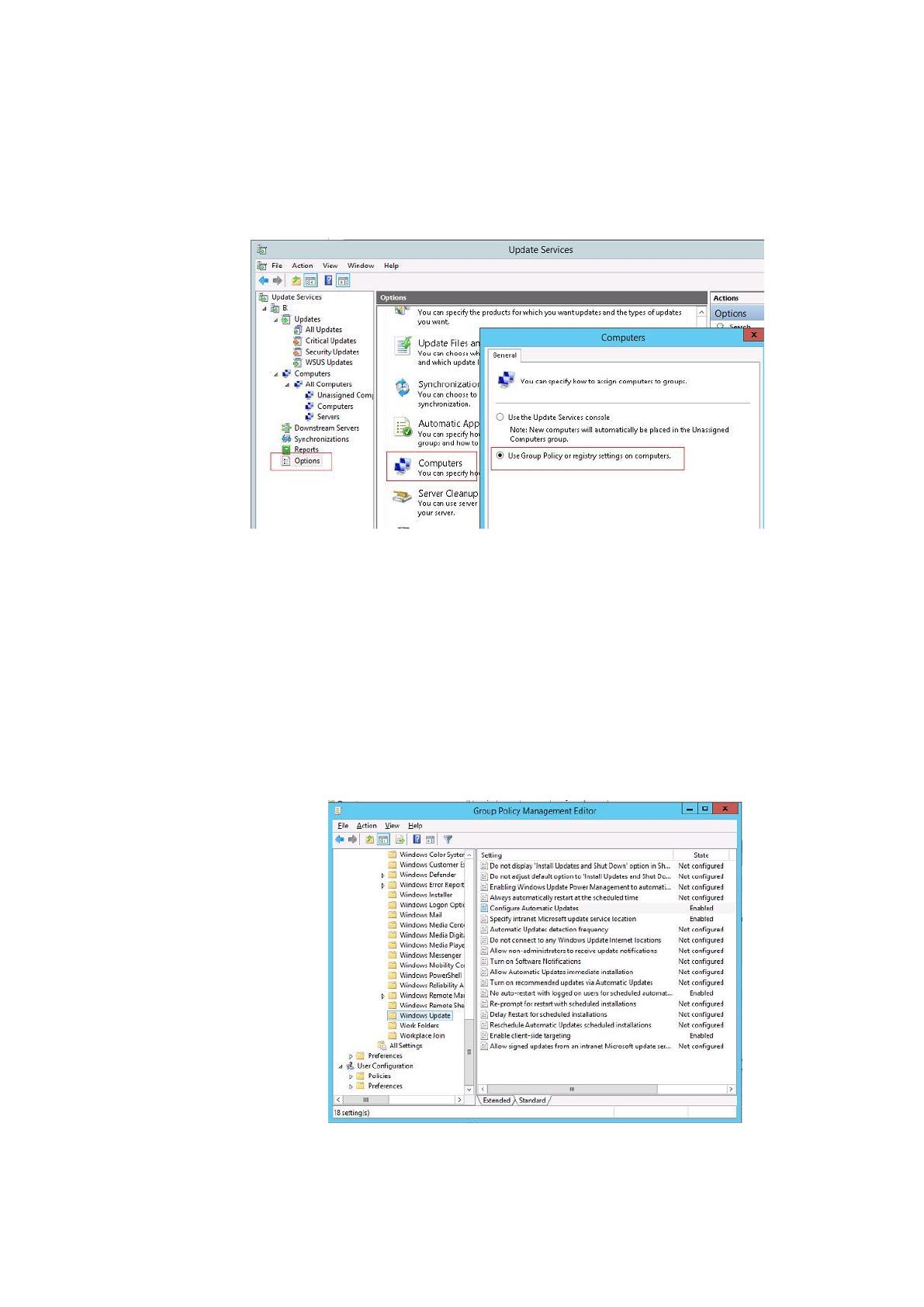

Вначале необходимо указать правило группировки компьютеров, для
которых будут действовать обновления [40] (Рисунок 55).
Рисунок 55 – Правило группировки
Настройки групповых политик, отвечающих за работу службы
обновлений Windows находятся в разделе GPO: Computer Configuration ->
Policies-> Administrative templates-> Windows Component-> Windows Update
(Рисунок 56).
Рисунок 56 – Настройка групповых политик
56

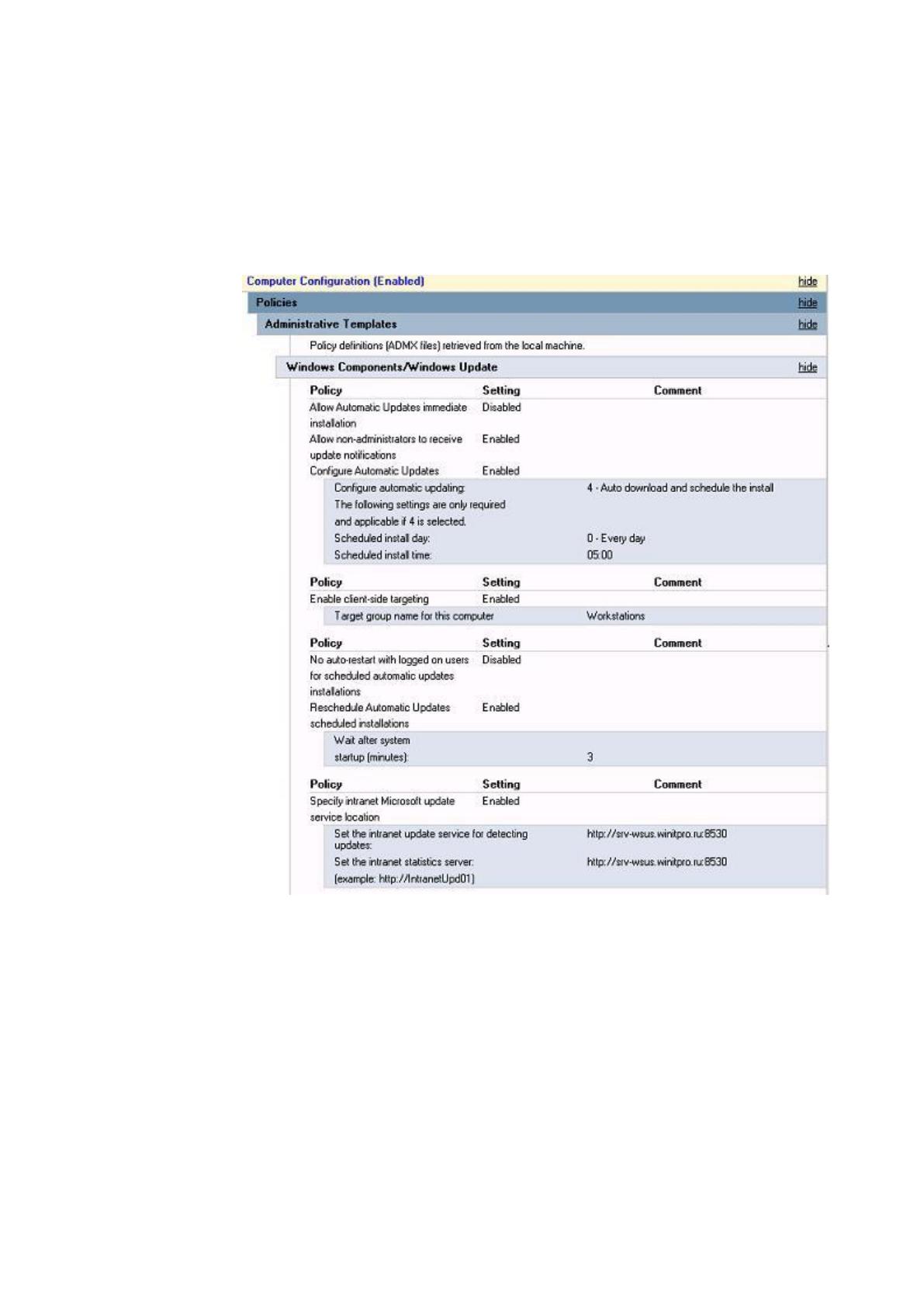

Обновления на клиентские рабочие станции, в отличии от серверной
политики, будут устанавливаться автоматически ночью после получения
обновлений. Компьютеры после установки обновлений перезагружаются
автоматически (предупреждая пользователя за 5 минут) (Рисунок 57).
Рисунок 57 – Политика обновления

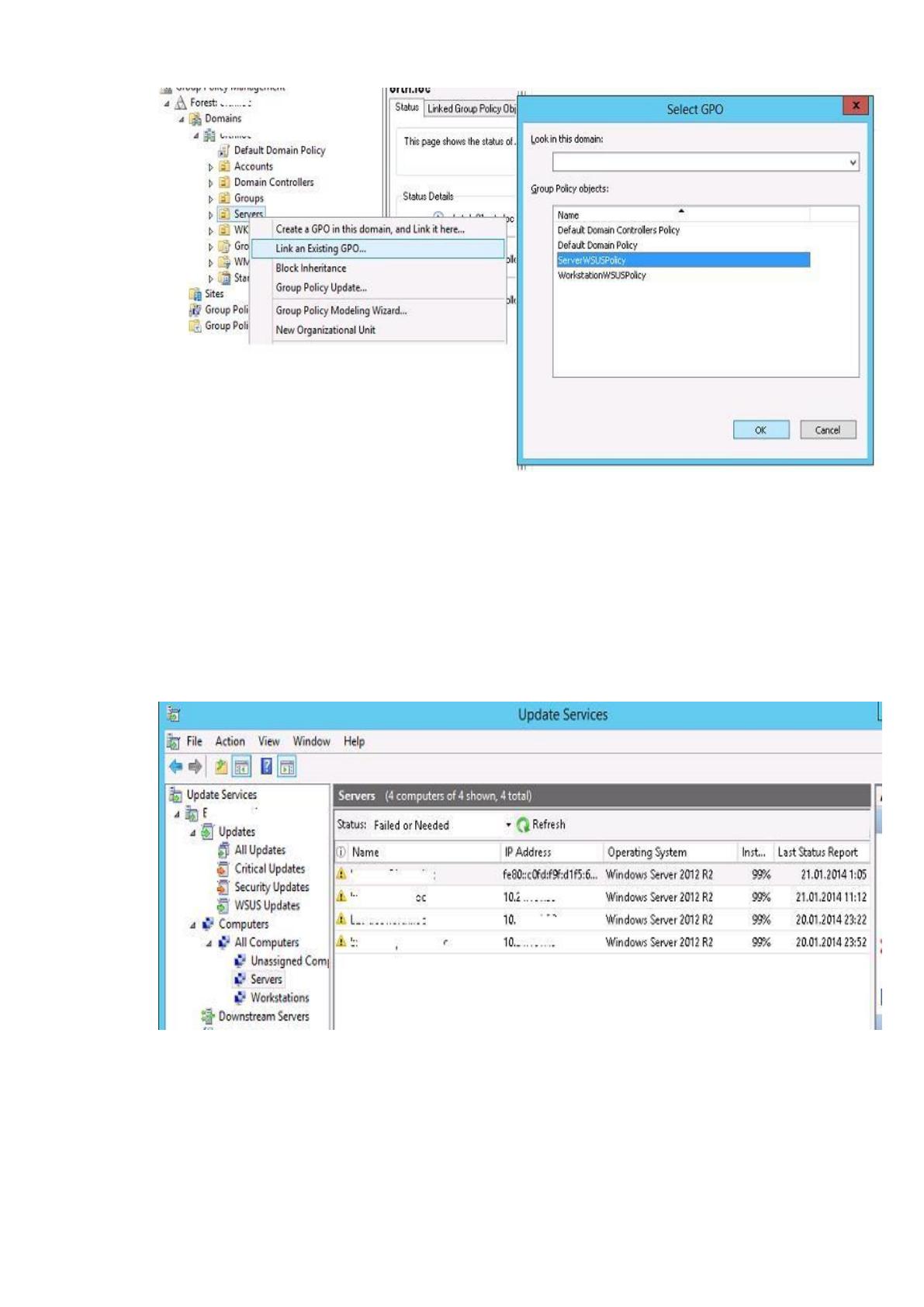

Далее необходимо привязать политику обновлений на локальные
машины (Рисунок 58).
57
Рисунок 58 – Привязка политики обновлений на локальные
машины
Подключенные клиенты отображаются следующим образом (Рисунок
59).
Рисунок 59 – Подключенные клиенты к обновлению
58
3.4. Технико – экономическое обоснование проекта
Для принятия решения о целесообразности создания корпоративной
сети на предприятии необходима предварительная оценка ориентировочных
трудовых, материальных и финансовых затрат на ее разработку.
В данном случае затраты на создание корпоративной сети
складываются из расходов на оплату машинного времени при отладке
настроек сети и на оплату труда разработчика.
Общие затраты на создание можно определить по формуле 3.1
Зобщ=Зпр + Змаш, (3.1)
где Зобщ – общие затраты на создание, Зпр - затраты на оплату труда
разработчика, Змаш – расходы по оплате машинного времени.
Расходы на оплату труда разработчика определяются путем умножения
трудоемкости настройки сети на среднечасовую оплату труда разработчика
по формуле 3.2.
Зпр = ЗПсрч * Тобщ * К (3.2)
где Зпр – расходы по оплате труда разработчика, ЗПсрч –
среднечасовая заработная плата разработчика, Тобщ – трудоемкость
отладки, К – коэффициент, учитывающий отчисления на социальные нужды,
дополнительную заработную плату, поясной коэффициент и т.д.
Теперь оценим трудоемкость настройки корпоративной компьютерной
сети:
Tобщ= t1 + t2 + t3 + t4 + t5 + t6 (чел/час),
где t1 - затраты труда на подготовку описания задачи, t2 - затраты
труда на исследование решения задачи, t3 - затраты труда на исследование
59
сетевой архитектуры, t4 - затраты труда на настройку, t5 - затраты труда на
отладку, t6 - затраты труда на подготовку документации.
Затраты труда на подготовку описания задачи (t1) точной оценке не
поддаются, так как это связано с творческим характером работы.
Примем t1 = 24 чел/час.
Все остальные виды затрат труда можно выразить через условное
число клиентов сети по формуле 3.3.
Укс = У * Ксл * (1 + Ккор) (3.3)
где Укс – условное число клиентов сети, У – предполагаемое число
клиентов сети, Ксл – коэффициент сложности сетевой архитектуры (Ксл =
1,25-2,0), Ккор – коэффициент коррекции сетевой архитектуры в ходе
разработки (Ккор = 0,05-1,0).
Таким образом, рассчитаем Укс
Укс = 20 * 1,5 * (1 + 0,05) = 31,5
Затраты труда на исследование решения задачи (t2) найдем по формуле
3.4.
t2 = Укс * Куз/ (5…10) * К (3.4)
где Куз - коэффициент увеличения затрат труда, вследствие
недостаточно точного описания задачи, последующих уточнений и
дополнений (Куз = 1,2...1,5)
К – коэффициент, учитывающий квалификацию разработчика в
зависимости от стажа работы:
Для работающих до 2-х лет 0.8
до 3-х лет 1
до 5-и лет 1,1...1,2
до 7-и лет 1,3...1,4
свыше 7 лет 1,5...1,6
60
t2 = 31,5 * 1,35 / 7 * 1 = 6 (чел/час).
Среднее количество клиентов сети, подлежащих настройке в один час
можно принять в интервале 5…10.
Затраты труда на исследование сетевой архитектуры (t3):
t3 = Укс / (3…5) * К = 31,5 / 4 * 1 = 8 (чел/час)
Затраты труда на настройку сети (t4) вычисляются также:
Принимаем t4 =8 (чел/час).
Затраты труда на отладку (t5):
t5= (Укс / (1…3) * К) * 1,5 = 16 (чел/час)
При комплексной отладке t5 умножается 1,5.
Затраты на подготовку документации (t6):
t6 = t61 + t62,
где: t61 - затраты труда на подготовку документации в рукописи, t62 –
затраты на оформление документации.
t61 = Укс / (15…20) * К = 31,5 / (15…20) * 1 = 2 (чел/час),
t62 = 0.75 * t61 = 0.75 * 2 = 1 (чел/час).
Таким образом, получили: t6 = 2 + 1 = 3 (чел/час)
Итого, общая трудоемкость создания программного продукта
составляет:
Тобщ = 24+6+8+8+16+3 = 65 (чел/час)
Определим среднечасовую оплату труда разработчика по формуле 3.5.
ЗПсрч = ОК / Др * Дпр (3.5)
где: ОК – оклад разработчика (15000 руб.), Др - среднемесячное число
рабочих дней (21 день), Дпр – продолжительность рабочего дня (8 час).
Таким образом, по формуле 3.5 находим:
ЗПсрч = 15000 / 21 * 8 = 5714,29 (руб/час).
61
Итак, расходы на оплату труда разработчика:
Зпр = ЗПсрч * Тобщ,
Зпр = 5714,29 *65 = 371 428,85 (руб.).
Расходы по оплате машинного времени при отладке программного
продукта определяются как произведение стоимости 1 часа машинного
времени на трудозатраты по отладке:
Змаш = Тот * Счм
где: Счм – стоимость 1 часа машинного времени (150 руб.),
Тот – время отладки программы.
Змаш = 16 *150 = 2400 (руб.).
Итак, общие затраты на создание программного продукта составляют:
Зобщ = 371 428,85+ 2400 = 373 828,85 (руб.).
Предприятие понесет затраты на приобретение недостающего для
организации локальной информационной сети оборудования и программного
обеспечения, в таблицах 6 и 7 приведен расчет необходимых денежных
средств.
Таблица 6 - Расчет затрат на приобретение оборудования
Наименование оргтехники
Количество
шт.
Цена за ед.,
руб.
Сумма, руб.
Сервер
1
17558
17558
Концентратор
3COM серии 3C16751B
2/16
7350
14700
Сетевые адаптеры
CNet CNPro200 10/100 Мбит/с ТРО
PCI
23
450
9000
Сетевой кабель, метры
UTP Leve l-5
200
6
1200
Итого:
42458
