Содержание
Введение ................................................................................................................... 3
1 Теоретическая часть ............................................................................................. 6
1.1 Основные определения и топологии сетей ..................................................... 6
1.2 Адресация в сети .............................................................................................. 17
2 Аналитическая часть .......................................................................................... 24
2.1 Общие сведения о МКОУ СОШ №27 ............................................................ 24
2.2. Аппаратное обеспечение и топология ЛВС МКОУ СОШ №27 ................ 27
2.3 Структура и функции программного обеспечения ЛВС МКОУ СОШ №27
.................................................................................................................................. 35
3 Практическая часть ............................................................................................. 41
3.1 Установка и первоначальная настройка Windows Server 2012 R2 ............. 41
3.2 Конфигурирование Windows Server 2012 R2 ................................................ 44
3.3 Настройка центра обновления программ ...................................................... 55
3.3 Технико – экономическое обоснование проекта .......................................... 55
Заключение ............................................................................................................. 64
Список использованной литературы ................................................................... 67
3
Введение
Организация локальной сети является основой для современных
условий работы организации, так как необходимо обеспечить
одновременный доступ сотрудников как к Интернету, так и к различным
базам данных. Локальная сеть также необходима для быстрой обработки и
печати документов. Создание функционирующей локальной сети
организации неизбежный процесс, если компании необходимо
оптимизировать все рабочие процессы и увеличить прибыль.
Актуальность темы заключается в том, что хорошая организация
локальной сети позволит предприятию получить в своем распоряжении
высокоскоростной канал передачи и обмена данными. Локальная сеть школы
объединит большое количество рабочих узлов компьютера, основного
сервера и периферийных устройств. Сеть обеспечит удобный и эффективный
обмен данными между сотрудниками, сделав более эффективным
электронный документооборот. Продуманная организация сети повысит
безопасность корпоративных информационных ресурсов позволив
сэкономить время и бюджет организации и позволит одновременно
управлять всеми рабочими узлами.
Предмет исследования работы – организация работы офисной сети
МКОУ СОШ №27 под управлением Windows Server 2012.
Объект исследования – локальная вычислительная сеть МКОУ СОШ
№27.
Цель работы: провести настройку офисной сети под управлением
Windows Server 2012 R2 и оптимизировать работу сети путем настройки
центра обновления программ для МКОУ СОШ №27.
Задачи работы:
1) изучить теоретические вопросы о сетях передачи данных;
2) привести классификацию топологии локальных сетей;
4
3) рассмотреть программное и аппаратное обеспечение в офисной сети
МКОУ СОШ №27;
4) провести настройку и наладку офисной сети под управлением
Windows Server 2012 R2;
5) провести оптимизацию работы сети путем настройки центра
обновления программ.
Теоретическая и практическая значимость работы:
1. Локальная вычислительная сеть МКОУ СОШ №27, настроенная под
управлением Windows Server 2012 R2, позволит правильно и эффективно
работать всему сетевому оборудованию, позволит проводить фильтрацию
сетевого трафика и даст доступ к удалённым ресурсам: принтерам, дискам
посредством сети.
2. Правильно настроенная офисная сеть под управлением Windows
Server 2012 R2 МКОУ СОШ №27 позволит разделить ресурсы сети (дисковое
пространства) и тем самым повысить эффективность администрирования
сети.
Результаты выпускной квалификационной работы актуальны для
любой организации (школы) при настройке и администрировании локальной
вычислительной сети схожей топологии ЛВС и кругом решаемых задач как в
МКОУ СОШ №27.
Данная тема широко освещена в работах зарубежных и российских
авторов: Алиев Т.И., Анатольев А.Г., Бабич А.В., Бройдо В., Будылдина Н.В.,
Ватаманюк А., Дубинин В.Н., Заборовский В.С., Капустин Д.А., Олифер В.Г.,
Олифер Н.А., Уэнделл О. и т.д.
Работа состоит из введения, трех глав, заключения и списка
использованной литературы.
Во введении показывается актуальность работы, ставятся цели и
задачи, а также определяется предмет и объект работы.
5
В первой главе выпускной квалификационной работы освещаются
следующие вопросы:
основные определения и топологии сетей;
адресация в сети.
Во второй главе выпускной квалификационной работы рассмотрены
следующие вопросы:
аппаратное обеспечение и топология ЛВС МКОУ СОШ №27;
структура и функции программного обеспечения ЛВС МКОУ
СОШ №27
В третьей главе выпускной квалификационной работы «Проектная
часть» решаются практические вопросы:
установка и первоначальная настройка Windows Server 2012 R2;
конфигурирование Windows Server 2012 R2;
настройка центра обновления программ.
В заключении приводятся выводы по главам и по всей работе целиком.
6
Глава 1. Теоретическая часть
Сеть – это система компьютеров, связанная каналами передачи
информации. Существует много разнообразных телекоммуникационных
сетей, к которым относятся (Рисунок 1): сеть Интернет, локальные
вычислительные сети различных организаций и предприятий, беспроводные
сети, телефонные сети и т.д. [25].

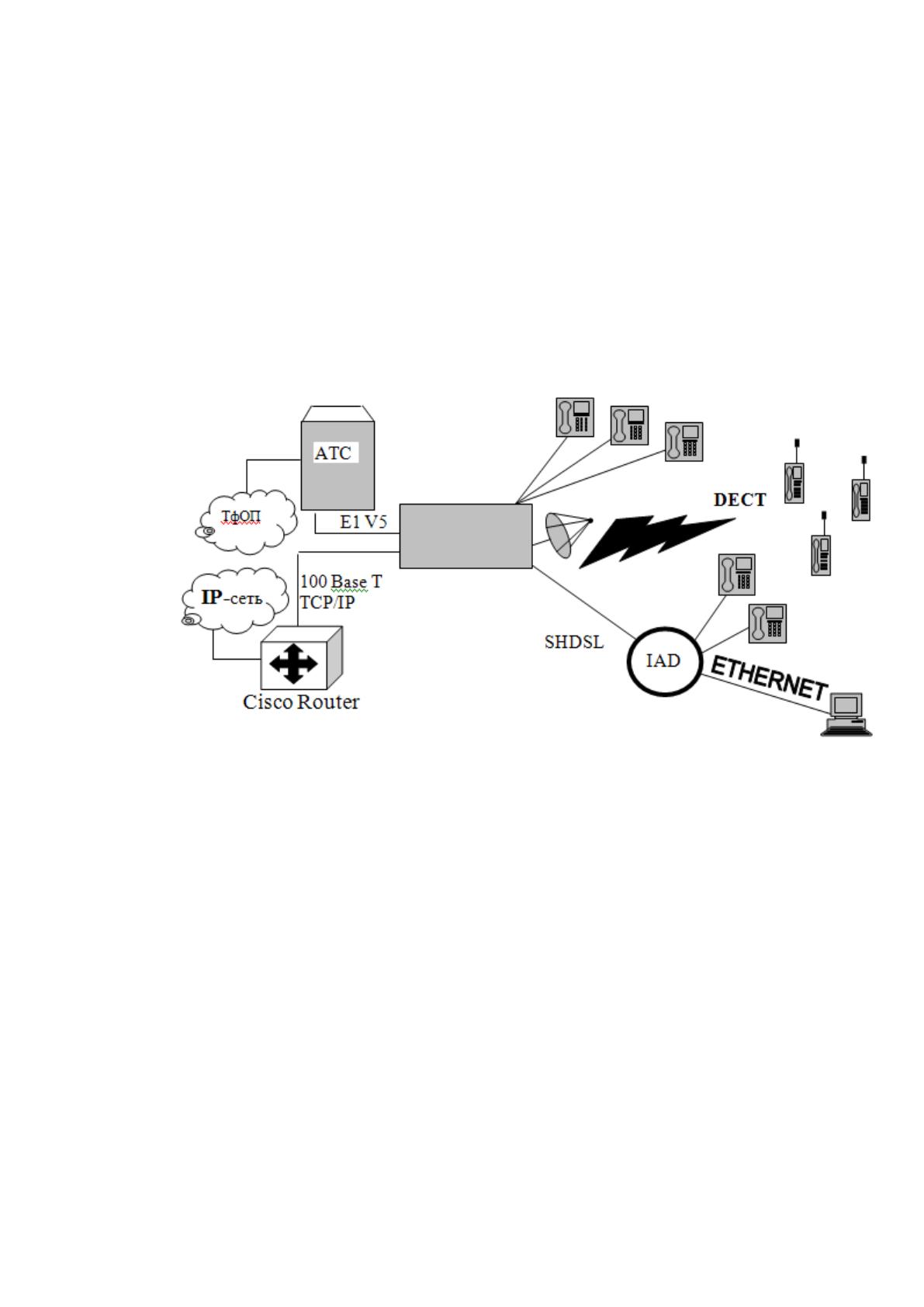

Рисунок 1 – Различные виды сетей
1.1. Основные определения и топологии сетей
К основным понятиям теории сетей относят определения, которые
принято обозначать как показано на рисунке 2, и главными из которых
являются [7]:
абонентом сети (узлом, хостом, станцией) называют —
конкретное устройство, которое подключено к сети и которое участвует в
информационном обмене;
7

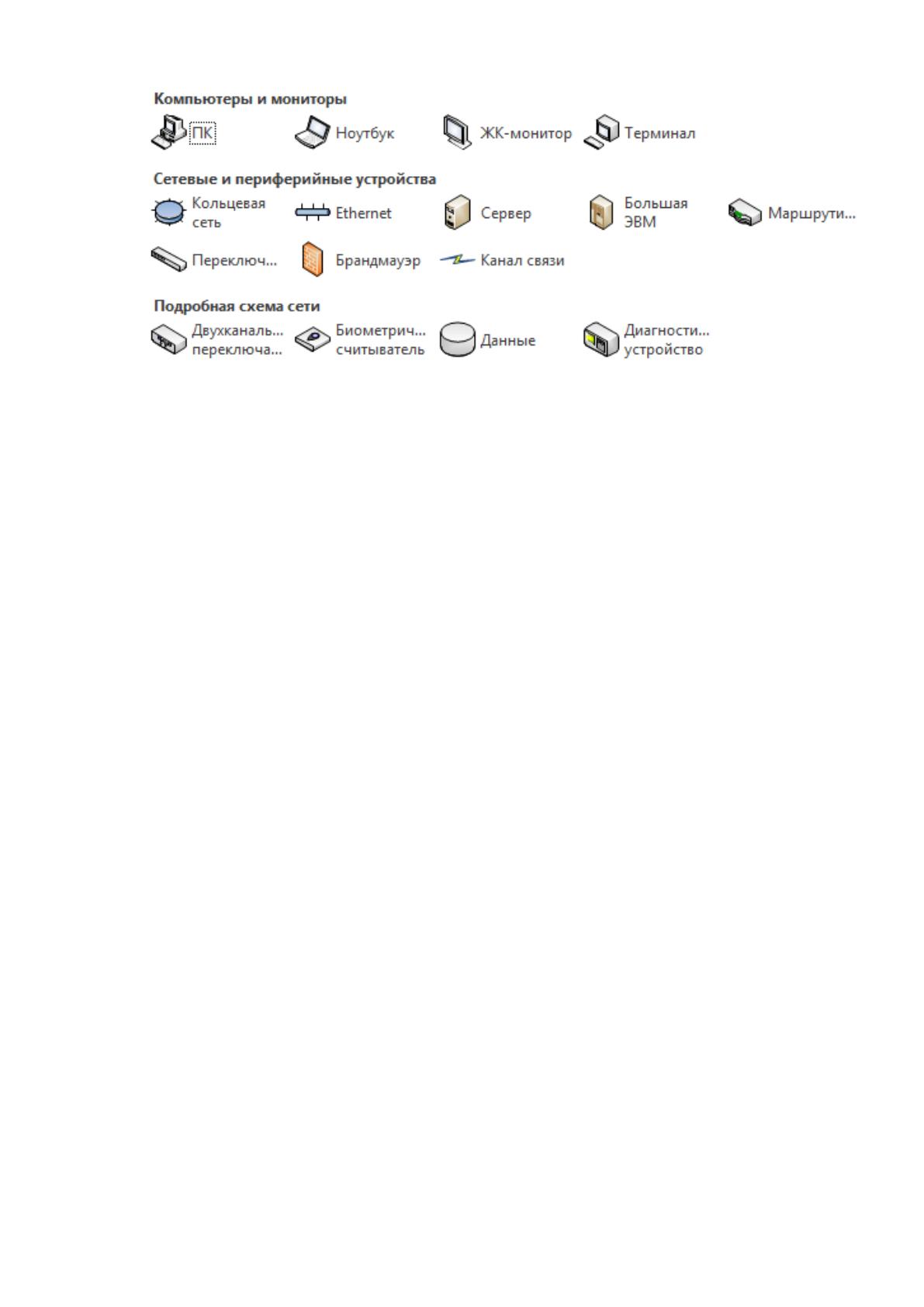

Рисунок 2 – Условное обозначение элементов сети
сервером в сети называют одного из абонентов сети, который
предоставляет собственные ресурсы другим абонентам. Серверов в сети
может быть несколько:
выделенным сервером называют сервер, у которого есть
определенная задача. Примеры выделенного сервера могут быть следующие:
файловый сервер (файл-сервер), необходим для хранения
файлов;
сервер печати (принт-сервер) необходим для обеспечения
возможностью печати всех компьютеров в сети, т.е. это принтер в общем
пользовании;
сервер приложений хранит и предоставляет доступ к сетевым
приложениям;
web-серверы;
маршрутизатор - сервер для доступа к другим сетям;
серверы электронной почты необходимы для организации
почтовых ящиков пользователей и организации работы почтовых сервисов;
невыделенным сервером, называют такой сервер, на котором
помимо сетевых задач, выполняются и другие задачи;
8
клиентом в сети называют абонента сети, который только
использует ресурсы сети, но при этом не раздавая свои ресурсы.
Компьютеры-клиенты называются рабочими станциями.
Одной из важных характеристик сети является скорость передачи
данных. Современные линии связи позволяют обеспечить очень высокие
показатели скорости. Единицами измерения служат следующие величины:
килобиты в секунду (Кбит/с), мегабиты в секунду (Мбит/с), гигабиты в
секунду (Гбит/с).
Пропускная способность практически никогда не достигает
максимальных значений, так как в линиях передачи данных много факторов
влияет на ее снижение, а именно: наличие помех в линиях связи, ошибки в
работе оборудования, загруженность сети и так далее [14].
Основными классификациями сетей является классификация по
следующим признакам:
1. по территориальному;
2. по физическим базовым топологиям построения;
3. по типу организации работы сети [9].
1. Классификация сетей, где в основу положен территориальный
признак, делит сети на следующие виды (Рисунок 3) [16].
1.1. Локальные вычислительные сети (LocalAreaNetworks– LAN);
LAN связывает сетевые устройства и рабочие станции, находящиеся в
одном или нескольких близкорасположенных зданиях. Правильно
построенная локальная сеть обеспечивает доступ к необходимой
информации, защиту от несанкционированного доступа, обеспечивает
информационное взаимодействие участников сети.
Отличительными признаками локальной сети являются [17]:
поддержка высокой скорости передачи данных;
сохранения низкого уровня ошибок передачи данных;
9
наличие эффективного механизма управления обменом данными
по сети.
Рисунок 3 - Деление сетей по территориальному признаку
Локальная сеть имеет недостатки, основными из которых являются
следующие [23]:
требует больших первоначальных расходов на создание сети и
подготовку персонала;
требует постоянно обслуживания, т.е. наличие ответственного за
ее работу, администратора сети, который будет постоянно контролировать
работу сети, проводить ее модернизацию, устранять неисправности,
обеспечивать защиту информации и т.д.;
в сети быстрее распространяются компьютерные вирусы;
все перемещения компьютеров осуществляются только внутри
ограниченного пространства;
повышается опасность несанкционированного доступа к
информации, находящейся в сети.
10
1.2. Глобальные (Wide Area Network– WAN) сети;
Данный вид сети соединяет компьютеры, находящиеся на расстоянии в
сотни тысяч километров друг от друга. Скорость передачи данных в такой
сети ниже, чем в локальных сетях. Для обеспечения устойчивой передачи
данных требуется использование более сложных методы передачи данных и
наличие специального оборудования [4].

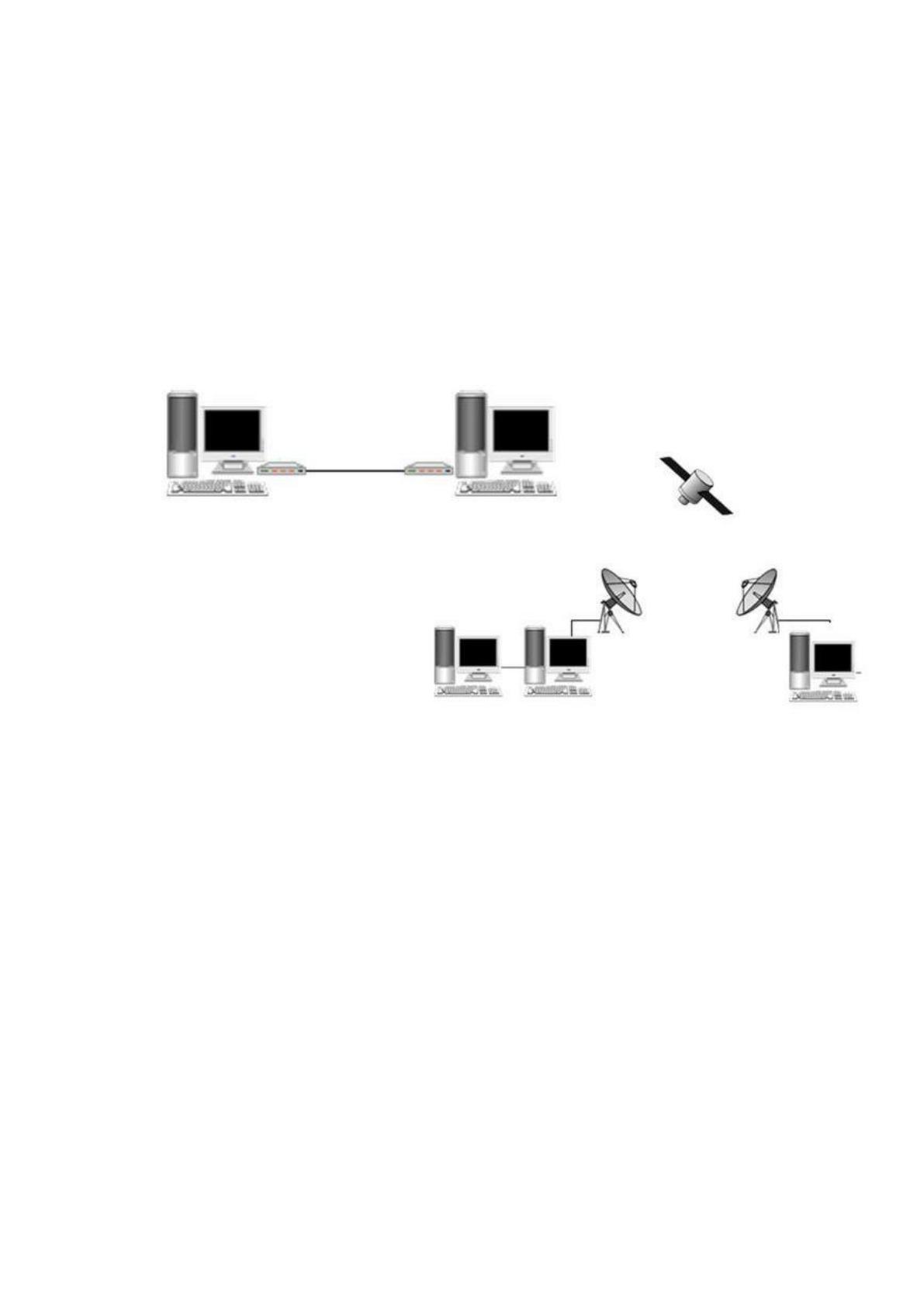

Рисунок 4 – Подключение "точка - точка"
Глобальные сети имеют две технологии подключения компьютеров:
"точка - точка" (point-to-point) (Рисунок 4) - каждому абоненту
выделяется отдельная линия, а для соединения N абонентов требуется N (N-
1) / 2 линий связи. При таком подключении на выходе имеют большую
полосу пропускания и высокие затраты на линии связи;
"облако" (cloud) (Рисунок 5) – является более экономичной
технологией, при таком подключении для соединения одного абонента сети
требуется только одна линия.
11

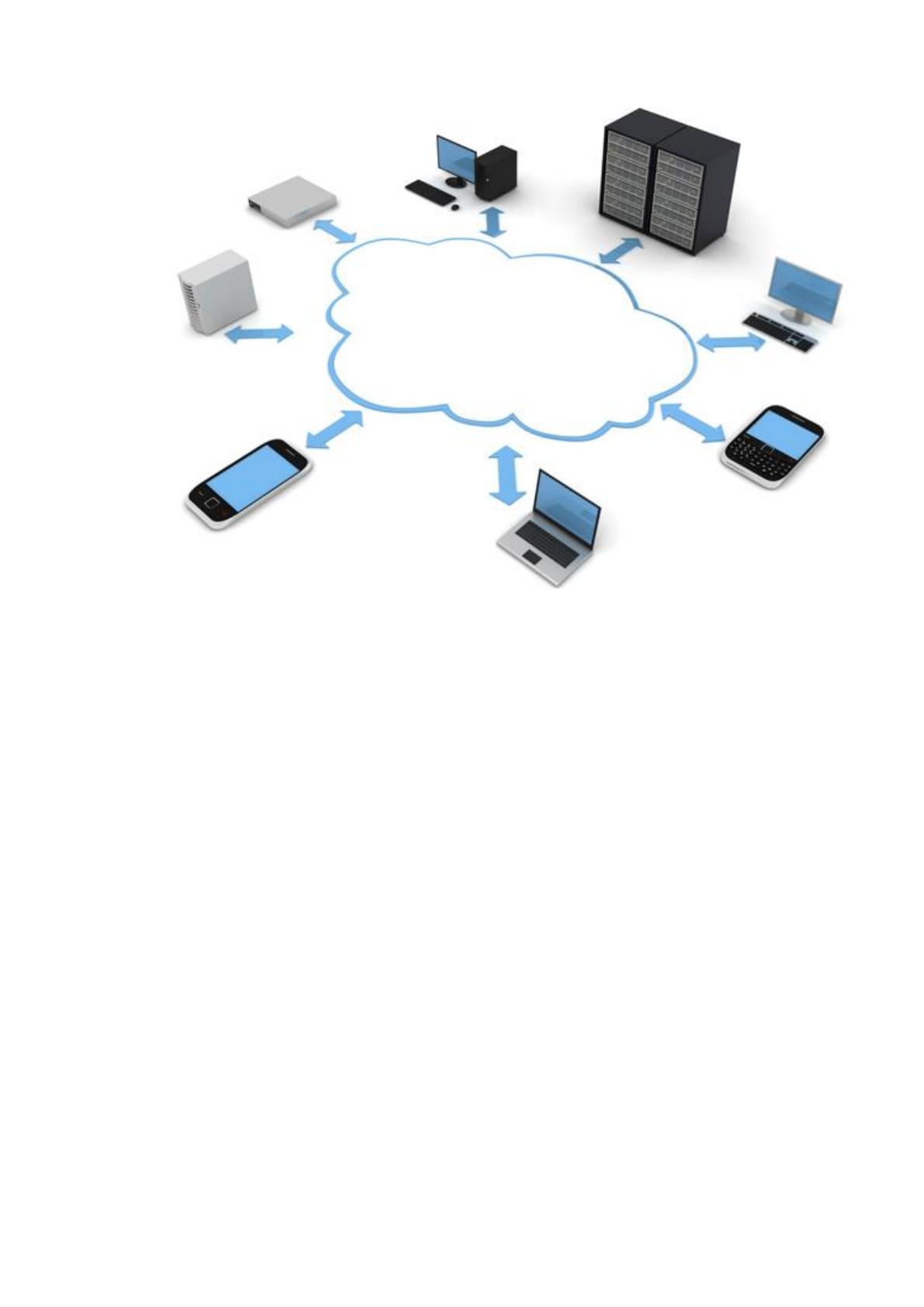

Рисунок 5 - Подключение "облако"
Также одной из важнейшей характеристикой сети является тип
коммутации (Рисунок 6) [27]:
1. Коммутация каналов (в телефонных линиях связи) - между двумя
абонентами существует прямое физическое соединение, и обмен
информацией происходит только во время сеанса связи;
2. Коммутация сообщений (в E-mail);
3. Коммутация пакетов (в сетях IP, X.25), кадров (в сетях Frame Relay),
ячеек (в сетях ATM) - небольшими пакетами фиксированной длины
происходит обмен информацией между абонентами, поэтому в
коммутационных узлах нет очередей.
