Таблица А.2
Значения относительной влажности воздуха,усредненные в течение рабочего
дня и за рабочую неделю
Кабинет 1
день
время
1
2
3
4
5
8:00
58,1
58,2
57,9
58,1
57,9
12:00
57,9
57,8
59
59,3
57,1
16:00
58,1
58,3
58,8
58,1
57
58,033
3
58,1
58,566
7
58,5
57,333
3
Кабинет 2
8:00
58
58,2
57,6
58,5
58,4
12:00
57,7
58
57
58,1
57,7
16:00
58,1
58,4
58
58,2
58
57,933
3
58,2
57,533
3
58,266
7
58,033
3
Кабинет 3
8:00
58,6
58
59
58,2
57,2
12:00
57,9
57,6
58,6
58,1
56,9
16:00
58
56,4
58,9
58,4
57,3
58,166
7
57,333
3
58,833
3
58,233
3
57,133
3
Кабинет 4
8:00
57,1
58
57,9
58
58
12:00
57
57,5
57,6
57,9
57,8
16:00
57,8
57,9
57,8
57,9
57,9
57,3
57,8
57,766
7
57,933
3
57,9
средняя влажность воздуха за
рассматриваемый период
58,14095238
Допустимые параметры относительной влажности воздуха рабочей
зоны.
Согласно СанПиН 2.2.2/2.4.1340-03 "Гигиенические требования к
персональным электронно-вычислительным машинам и организации работы"
в редакции СанПиН 2.2.2/2.4.2198-07. "Изменение № 1 к СанПиН
2.2.2/2.4.1340-03":
В производственных помещениях, в которых работа с использованием
ПЭВМ является вспомогательной, температура, относительная влажность и
скорость движения воздуха на рабочих местах должны соответствовать
113
действующим санитарным нормам микроклимата производственных
помещений.»
А именно, в соответствии с «Гигиеническими требованиями к
микроклимату производственных помещений СанПиН 2.2.4.548-96»
относительная влажность воздуха на рабочих местах производственных
помещений в холодный период года для категории работ Iа (уровень
энергозатрат до 139 Вт) должна поддерживаться на уровне 40-60%.
Допустимым параметром для того же класса работ (работы категории
Iа с уровнем энергозатрат до 139 Вт) в холодный период года является
относительная влажность воздуха: 15-75%.
Сравним действующие и допустимые значения параметров источника
опасности:
φ
4
= 58.14(%) < φ
4
d
= 60 (%)
τ
4
= 8 (ч) = τ
4
d
=8(ч)
b
4
= 1/2*((60-58,14)/60 + (8-8)/8) = 0,0155
Показатель безопасности источника положителен, следовательно,
источник находится в безопасном состоянии.
А.3.3 Расчет шума
В помещениях с низким уровнем общего шума, какими являются
рассматриваемые производственные помещения, источниками шумовых
помех могут стать вентиляционные установки, кондиционеры, ПЭВМ, а
также периферийное оборудование.
Таблица А.3
Уровни звукового давления на выделенном рабочем месте
Источник шума
Уровень шума (согласно
документации), дБ
Кондиционер
37
ПЭВМ
15
114
Уровень шума, возникающий от нескольких некогерентных
источников, работающих одновременно, подсчитывается на основании
принципа энергетического суммирования излучений отдельных источников:
L
сум = 10lg(
L
i +
n
)
, где
L
сум
– суммарный уровень звукового давления от всех источников шума
(дБА);
L
i
– (φ
i
) уровень звукового давления i-го источника шума (дБ);
n – количество источников звукового давления.
L
сум = 10lg(5012+31)=37 (дБА)
Примем L
сум
за действующее (фактическое) значение мощности
источника опасности φ
2
.
Действующее (фактическое) значение времени опасного воздействия τ
2
= 8 – с учётом обеденного перерыва (ч).
ГОСТ 12.1.003–83 ССБТ. «Шум. Общие требования безопасности»
устанавливает значения предельных уровней звука в зависимости от
трудовой деятельности (см. таблицу А.4).
Таблица А.4
Предельные уровни звука на рабочих местах
Вид трудовой деятельности
Уровни звука и
эквивалентные уровни
звука, дБА
Высококвалифицированная умственная работа,
требующая сосредоточенности
60
Труд работников организации на данном объекте относится к
высококвалифицированной умственной работе, требующей
сосредоточенности – поэтому допустимое значение мощности источника
опасности 60 (дБА).
Примем допустимое значение времени опасного воздействия 8
(ч).
115
Сравним действующие и допустимые значения параметров источника
опасности:
37 (дБА) < 60 (дБА)
τ
2
= 8 (ч) = 8 (ч)

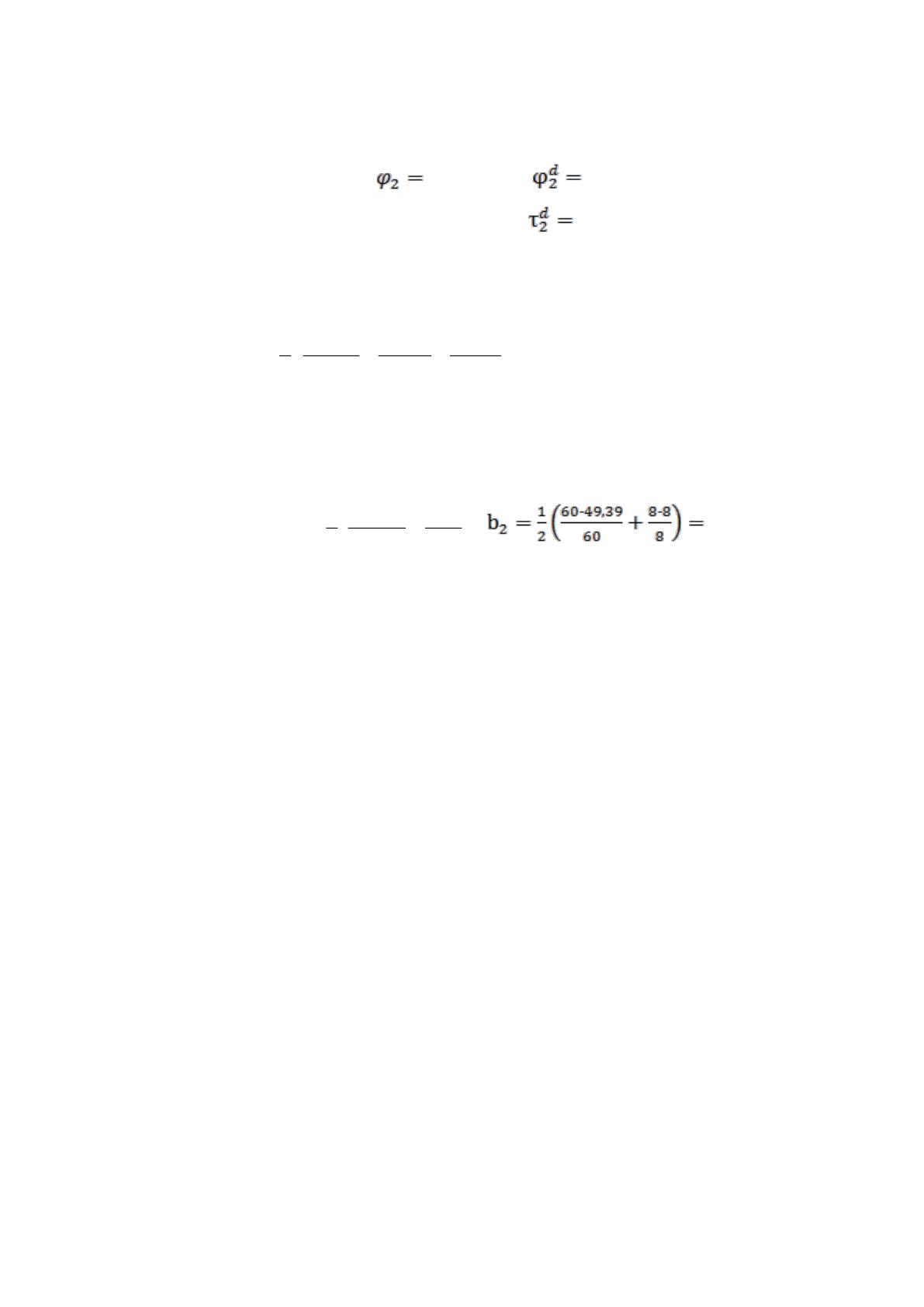

Вычислим общий показатель безопасности для данного источника
опасности по формуле:
).ττ()ρρ()(,0
);ττ()ρρ()(,
τ
ττ
ρ
ρρ
1
d
ii
d
ii
d
ii
d
ii
d
ii
d
ii
d
i
i
d
i
d
i
d
ii
d
i
i
d
i
i
n
b
, где
n – количество рассматриваемых параметров данного источника
опасности.
)
8
88
60
3760
(
2
1
3
b
0,691
Показатель безопасности источника опасности положителен,
следовательно, источник опасности находится в безопасном состоянии.
Предложения по внедрению мероприятий и средств защиты
Производственные помещения, в которых для работы используются
преимущественно ПЭВМ не должны граничить с помещениями, в которых
уровни шума превышают нормируемые значения. Звукоизоляция
ограждающих конструкций помещений с ПЭВМ должна отвечать
гигиеническим требованиям и обеспечивать нормируемые параметры шума
согласно требованиям настоящих санитарных правил. Шумящее
оборудование, уровни шума которого превышают нормированные, должно
находиться вне помещения с ПЭВМ. В помещениях, где работают
инженерно-технические работники, осуществляющие аналитический или
измерительный контроль, уровень шума не должен превышать 60 дБА.
Снизить аэродинамический шум можно улучшением аэродинамических
характеристик оборудования. В качестве мер по снижению шума можно
предложить рациональную планировку помещения и установку в
компьютерных помещениях оборудования, производящего минимальный
116
шум. Защиту от шума следует выполнять в соответствии с ГОСТ 12.1.003-83,
а звукоизоляция ограждающих конструкций должна отвечать требованиям
главы СНиП 23-03-2003 «Защита от шума. Нормы проектирования»
Значительный эффект снижения шума от оборудования дает применение
акустических экранов, отгораживающих шумный механизм от рабочего
места или зоны обслуживания, но это не всегда возможно применять,
например при работе в стесненных условиях.
Функциональные характеристики внедряемого/используемого
оборудования:
1. сплит-система
- мощность охлаждения (кВт) : 8,5
- производительность по теплу: 0 кВт;
- регулировка воздушного потока;
- габариты (мм) : 1100х258х325
- уровень шума (дБ): 37;
- электропитание (В/Гц/фаз): 220/50/1.
2. ПЭВМ:
- потребляемая мощность: 300 (Вт).
- электропитание (В/Гц/фаз): 220/50/1.
- уровень шума (дБ): 15;
А.3.4 Расчет освещённости производственных помещений
Источниками негативного воздействия на организм человека являются
недостаточное, либо неправильно организованное освещения рабочего места,
вызванное неправильно выполненным проектированием системы
искусственного освещения или выходом из строя источников искусственного
освещения.
Правильно спроектированное и рационально выполненное освещение
производственных помещений оказывает положительное
психофизиологическое воздействие на работающих, способствует
117
повышению эффективности и безопасности труда, снижает утомление и
травматизм.
Для расчета действующих значения примем следующие размеры
производственных помещений:
Кабинет руководителя: длинна 5 метров, ширина 8 метров, высота 3
метра. Объем помещения 120 м
3
Конструкторский отдел: длинна 8 метров, ширина 6 метров, высота 3
метра. Объем помещения 144 м
3
Бухгалтерия: длинна 5 метров, ширина 8 метров, высота 3 метра.
Объем помещения 120 м
3
Согласно СНиП 23-05-95 «Естественное и искусственное освещение»
разряд зрительных работ – III (высокой точности), подразряд Г (со средней
контрастностью объекта с фоном).
Для освещения кабинета руководителя, бухгалтерии, отдела по работе
с клиентами используется 20 ламп общего освещения типа T12 NARVA 65ВТ
. Световой поток каждой лампы F
i
= 3820 (Лм), для всех ламп - F = 3820 * 20
= 76400 (Лм).
Для освещения юридического отдела, отдела кадров, отдела
безопасности используется 16 ламп общего освещения типа T12 NARVA
65ВТ. Световой поток каждой лампы F
i
= 3820 (Лм), для всех ламп - F = 3820
* 18 = 68760 (Лм).
Для освещения пункта охраны, серверной используется 8 лампы
общего освещения типа T12 NARVA 65ВТ. Световой поток каждой лампы F
i
= 3820 (Лм), для всех ламп - F = 3820 * 8 = 30560 (Лм).

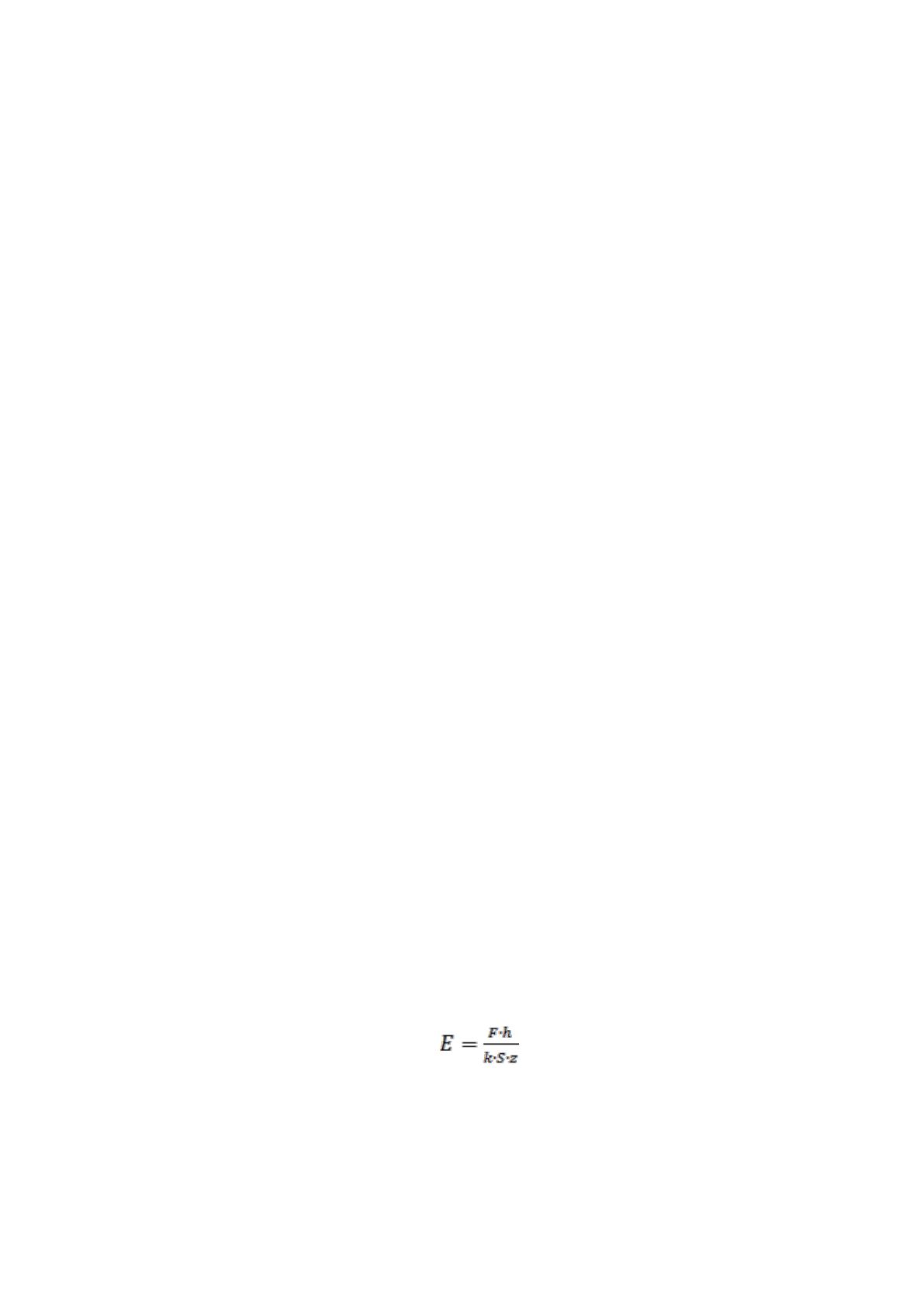

Освещенность можно вычислить по следующей формуле:
(Лк), где
F – общий световой поток от всех ламп (Лм);
h - коэффициент использования светового потока лампы, зависящий от
типа лампы, коэффициента отражения потолка и стен, высоты подвеса
светильников и индекса помещения i;
118
k - коэффициент запаса, учитывающий уменьшение светового потока
лампы в результате загрязнения светильников в процессе эксплуатации
(выбирается по таблице);
S - площадь освещаемого помещения (м
2
);
Кабинет руководителя, бухгалтерия: S=40м
2
.
Конструкторский отдел, отдел кадров, отдел безопасности: S=48м
2
z - коэффициент минимальной освещенности, значения которого для
ламп накаливания и газоразрядных ламп высокого давления (ДРЛ, МГЛ,
НЛВД) – 1,15, для люминесцентных ламп – 1,1.
Таблица А.5
Коэффициенты запаса (СНиП 23-05-95 «Естественное и искусственное
освещение»)
Искусственное освещение
Помещения
и территории
Примеры помещений
Коэффи-
циент
запаса К
Количество
чисток
светильников
в год
Эксплуатационная группа
светильников по
приложению Г
1
2
3
4
5
с нормальными условиями
среды
Кабинеты и рабочие
помещения, жилые
комнаты, учебные
помещения, лаборатории,
читальные чалы, залы
совещаний, торговые
залы и т.д.
1,4
2
1,4
1
1,4
1
Коэффициент запаса для общественных помещений и жилых зданий с
нормальными условиями среды (для любых светильников) k = 1,4.
Определим коэффициенты отражения для стен и потолка по таблице
А.6.
119
Таблица А.6
Коэффициенты отражения
Характеристика поверхности
Коэффициент
отражения, %
Белая поверхность (побелка, белые обои, белая плитка)
70
Светлая поверхность (светлые обои, светлый потолок,
светлая краска)
50
Поверхность средней светлости (светлый паркет, светлый
линолеум, несветлая краска, несветлые обои)
30
Темная поверхность (темный паркет, темная краска,
темный линолеум, темные обои)
10
p
c
= 50%, p
п
= 70%
Высота подвеса светильников над рабочей поверхностью H
р
= 3 (м).

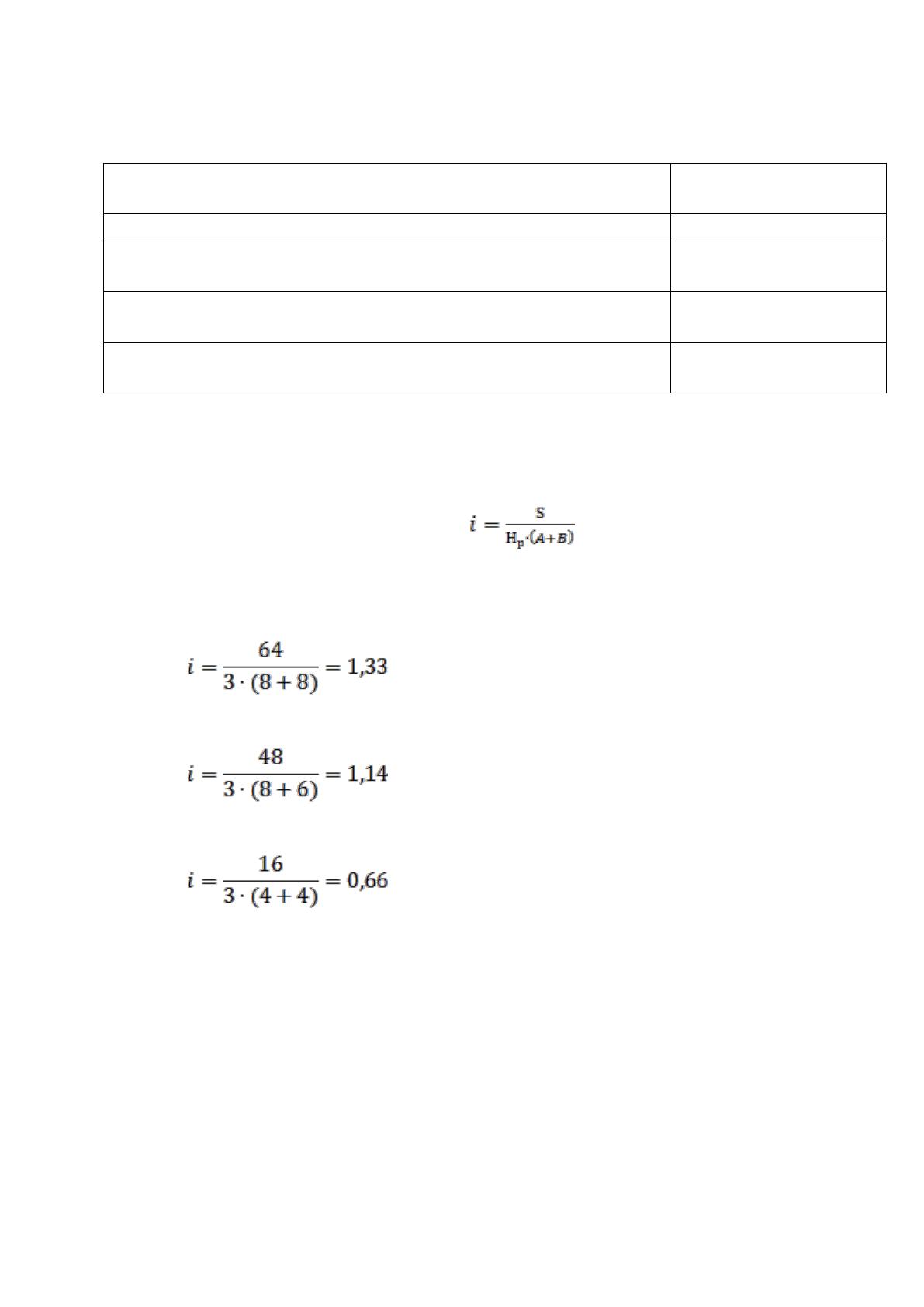

Индекс помещения определяется по формуле:
для кабинета руководителя, бухгалтерии, отдела по работе с
клиентами:
для юридического отдела, отдела кадров, отдела безопасности:
для пункта охраны, серверной:

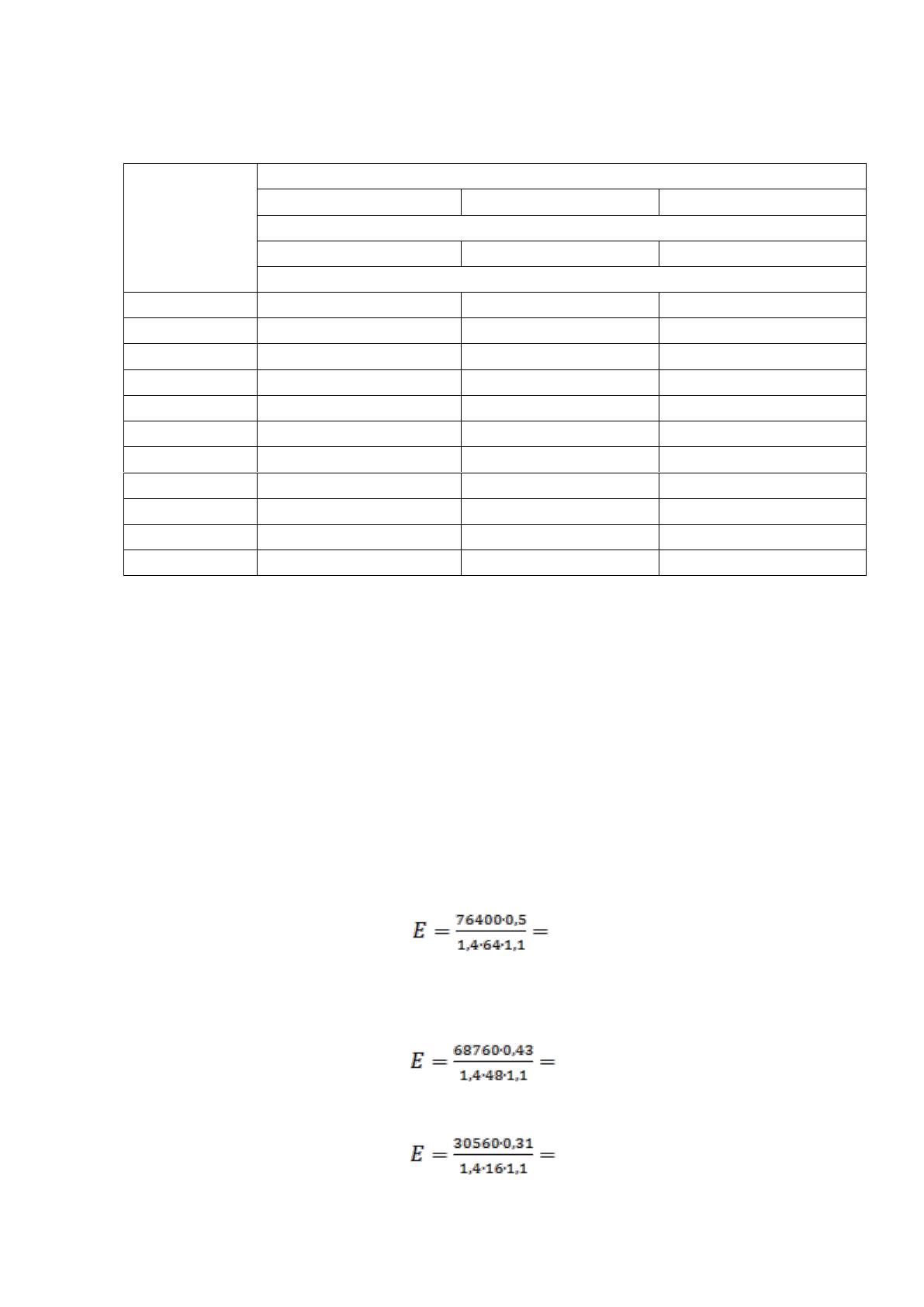

Определим коэффициент использования светового потока h по таблице
А.7.
120
Таблица А.7
Коэффициент использования светового потока
Индекс
помещения
i
коэффициент отражения потолка ρ
п
, %
70
50
30
коэффициент отражения стен ρ
c
,%
50
30
10
коэффициент использования h , %
0,5
25
23
22
0,6
31
29
26
0,7
35
33
30
0,8
38
36
32
0,9
41
38
35
1,0
43
40
37
1,5
50
46
44
2
54
50
48
3
59
54
52
4
61
56
55
5
63
58
57
Коэффициент использования светового потока h
для кабинета руководителя, бухгалтерии, отдела по работе с клиентами
h = 0,5.
для юридического отдела, отдела кадров, отдела безопасности h = 0,43
для пункта охраны, серверной h =0,31
Вычислим общую освещённость для кабинета руководителя,
бухгалтерии, отдела по работе с клиентами :
388 (Лк)
Вычислим общую освещённость для юридического отдела, отдела
кадров, отдела безопасности:
400 (лк)
Вычислим общую освещённость для пункта охраны, серверной:
384 (лк)
121
Таким образом, действующие значения параметров источника
опасности E = φ
4
.
Действующее (фактическое) значение времени опасного воздействия τ
4
= 8 – с учётом обеденного перерыва (ч).
Согласно СНиП 23-05-95 «Естественное и искусственное освещение»
допустимые значения освещенности при системе комбинированного
освещения 400 Лк. Допускается отклонение от этого значения на 10%. Таким
образом максимально допустимый уровень освещённости – 440 Лк,
минимально допустимый – 360 Лк
Выберем допустимый уровень освещённости 440 (Лк) ввиду того,
чтобы уровень освещённости φ
4
не был больше допустимого, и как
следствие, показатель безопасности данного источника опасности не был
отрицательным или равным нулю.
Примем допустимое значение времени опасного воздействия 8
(ч).
Сравним действующие и допустимые значения параметров источника
опасности для кабинета руководителя, бухгалтерии, отдела по работе с
клиентами:
388 (Лк) < 440 (Лк)
τ
4
= 8 (ч) = 8 (ч)
Сравним действующие и допустимые значения параметров источника
опасности для юридического отдела, отдела кадров, отдела безопасности:
400 (Лк) < 440 (Лк)
τ
4
= 8 (ч) = 8 (ч)
Сравним действующие и допустимые значения параметров источника
опасности для пункта охраны, серверной:
384 (Лк) < 440 (Лк)
τ
4
= 8 (ч) = 8 (ч)
