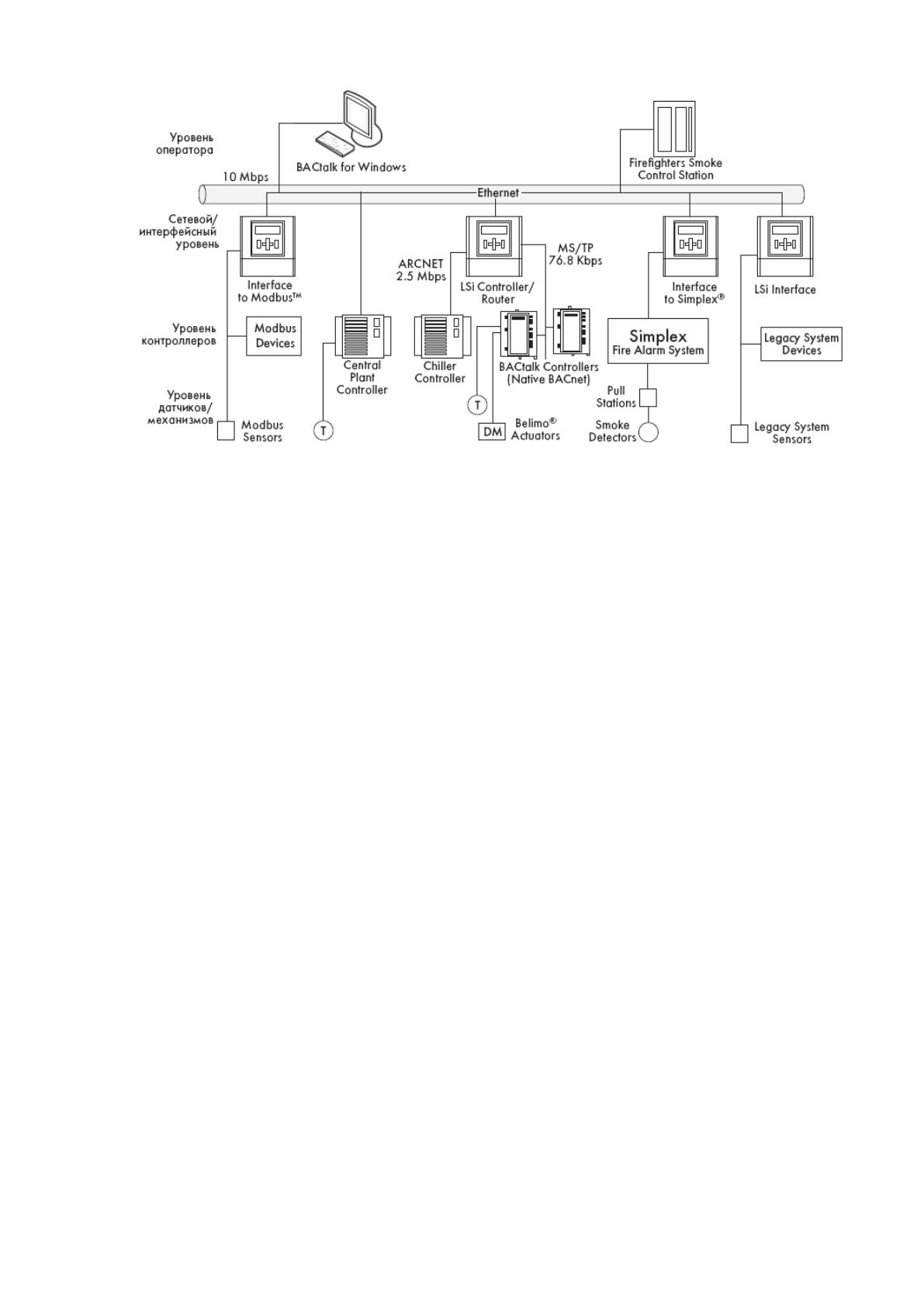

Взаимодействие BACnet-системы, используемой в работе, с
различными стандартными и нестандартными сетями LAN схемой
интеграции системы BACtalk фирмы «Alerton», первой в отрасли BACnet-
системы, в продуктах которой реализован «родной» сетевой стандарт –
MS/TP изображена на рисунке 1.11. На верхнем уровне здесь широко
используется сеть Ethernet.
Для взаимодействия через IP-сети BACnet предусматривает 2 режима
работы:
туннелирование IP-сообщений;
использование BACnet/IP.
Рисунок 1.11 – Взаимодействие устройств BACnet в «смеси» стандартных
LAN

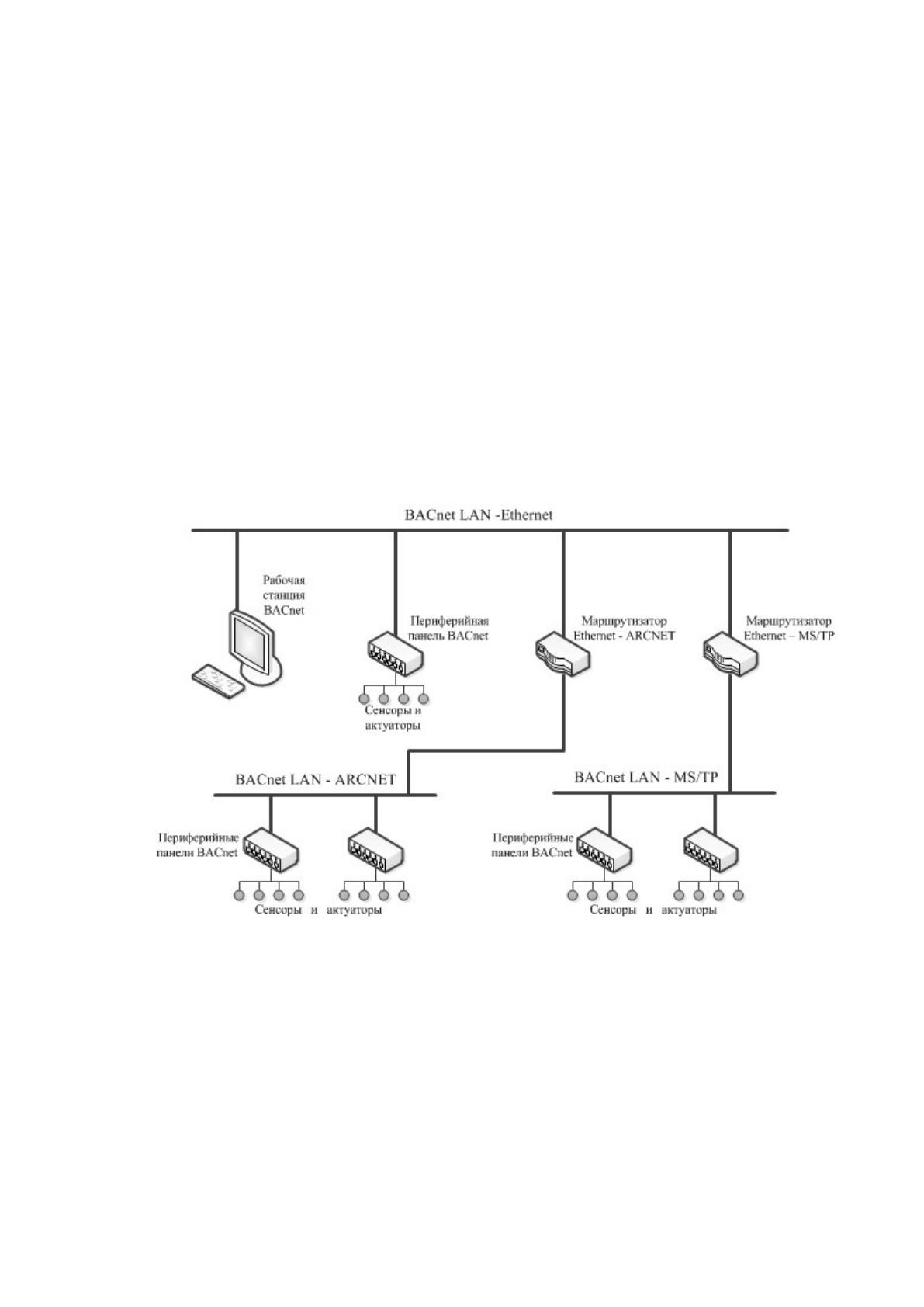

На рисунке 1.12 взаимодействие устройств BACnet с устройствами в
частных LAN с указанием скоростей передачи данных.
63
Рисунок 1.12 – Взаимодействие устройств BACnet с устройствами в частных
LAN
1.5.5 Концепция BVLL
В последнем дополнении к протоколу 135a вводится понятие «Слой
виртуального подключения BACnet» (BACnet Virtual Link Layer – BVLL). В
соответствии с концепцией BVLL устройство BACnet/IP имеет доступ к
инфраструктуре IP, как если бы это была какая-то LAN частного типа.
Подключение такого типа называется «виртуальным подключением» («virtual
data link»). Оно позволяет удобным образом использовать такие сети, как
ATM, SONET, Frame Relay, ISDN и другие, даже те, которые могут появиться
в дальнейшем. Если передача сообщений между устройствами BACnet/IP
через Internet идет напрямую, то широковещательная передача
обеспечивается посредством специализированного устройства BACnet/IP
Broadcast Management Device (BBMD).
Через BBMD осуществляется также регистрация внешнего по
отношению к сети BACnet устройства. При использовании BACnet/IP
«внешнее устройство» может через интернет-провайдера присоединиться к
BACnet.
При IP-туннелировании устройству не требуется «понимание»
протокола IP. Большую часть работы с протоколом IP берет на себя
64
специализированный маршрутизатор, который называется Annex H Router.
Это название обусловлено тем, что именно в приложении H описаны
функции, которые он выполняет.
При использовании BACnet/IP каждое устройство является
полноценным узлом IP. Оно имеет свой IP-адрес, стек протокола IP и всю
работу с протоколом IP выполняет самостоятельно. Устройства передают
сообщения через Internet напрямую без посредников.
1.5.6 Интерфейс глобальных сетей
Интерфейс глобальных сетей представляет собой точку подключения
к глобальным телекоммуникационным службам. Если интерфейс глобальной
сети не подключен непосредственно к интерфейсу обобщенной сети,
характеристики промежуточного кабеля должны быть приняты во внимание.
Тип кроссового соединения и промежуточного кабеля может регулироваться
национальными правилами. Эти правила учтены при проектировании сети
[8].
1.5.7 Магистральная подсистема
Топология магистральных кабелей имеет не более двух
иерархических уровней. Соблюдение этого требования позволяет снизить
ухудшение качества сигнала на пассивных элементах системы и упростить
администрирование системы. Сигнал, вышедший из распределительного
пункта этажа должен достигать главного распределительного пункта,
проходя не более чем один кроссовый узел.
Допускается структура магистральной подсистемы, имеющая только
один кроссовый пункт. Магистральные кроссовые пункты располагаются в
шкафах оборудования или помещениях оборудования.
Расстояние между главным распределительным пунктом и
распределительным пунктом этажа не должно превышать 2000 метров.
Расстояние между распределительным пунктом здания и распределительным
пунктом этажа не должно превышать 500 метров. При использовании
одномодового кабеля максимальное расстояние в 2000 м может быть
65
увеличено. Известно, что характеристики одномодового кабеля позволяют
передавать сигнал на расстояние до 60 км. Однако дистанция между главным
распределительным пунктом и распределительным пунктом этажа большая
чем 3000 м считается выходящей за область применения стандарта [9].
Длины кабелей-перемычек, применяемых в главном
распределительном пункте и распределительных пунктах здания не должны
превышать 20 метров. Избыточная длина перемычек вычтена из
максимальной длины магистрального кабеля.
Выводы по разделу
Структурированная кабельная система является основой
информационно-вычислительной и телекоммуникационной инфраструктуры
любого современного предприятия начиная от небольшой фирмы с
несколькими сотрудниками и кончая корпорацией, в которой работает
несколько десятков тысяч человек.
Современная СКС реализуется по иерархическому звездообразному
принципу и состоит в общем случае из нескольких подсистем с детально
стандартизованными на международном уровне параметрами и интерфейсом,
взаимодействующих между собой по определенным правилам. Интеграция в
одной системе волоконно-оптических и электрических кабельных линий
связи на основе симметричного кабеля дает возможность обеспечить средой
передачи основную массу современных и перспективных видов сетевой
аппаратуры. Кабельные тракты СКС, созданные на основе серийных
компонентов, обеспечивают максимальную дальность связи 3000 м и
информационную пропускную способность 1 Гбит/с и выше.
Наличие ряда стандартизованных вариантов построения
горизонтальной подсистемы СКС существенно расширяет возможности
адаптации к конкретным местным условиям. Это дает возможность
получения оптимального по критерию технико-экономической
эффективности решения для основной массы помещений, как в зданиях
старой постройки, так и в специально спроектированных бизнес-центрах.
66
Заложенная в стандарты функциональная гибкость позволяет при
необходимости легко расширить область применения СКС за пределы зданий
и создавать кабельные системы как на производстве, так и в бытовом
секторе.
Достигнутый технический уровень элементной базы и обеспечиваемое
обученными специалистами качество проектирования и монтажа позволяет
производителю гарантировать безотказную работу смонтированной
кабельной системы на протяжении 15–20 лет и более. В свою очередь, это
означает, что правильно установленная СКС работает на протяжении всего
времени между двумя капитальными ремонтами здания.
СКС, построенная на базе протокола BACnet, обладает рядом
преимуществ перед обычными кабельными системами:
– надежность СКС.
– простота использования.
– простота обслуживания СКС.
– запас и избыточность.
– гибкость.
– совокупная стоимость владения СКС.
67
2 Организация и проектирование КС центра
2.1 Технические требования к подсистемам СКС ЛВС
Создаваемая СКС предприятия АО «МСК Энерго» должна:
Быть универсальной средой для передачи: данных, голоса, видео и др.
информации;
Обладать совместимостью с современными технологиями передачи
данных со скоростями передачи данных до 1000 Мб/с.
Использовать стандартные компоненты и материалы
Обеспечивать высокую надежность в работе
Структурированная кабельная система должна состоять из следующих
подсистем:
Подсистема рабочего места
На каждое рабочее место устанавливаются две информационные
розетки RJ-45 и три силовые розетки различного назначения. Все
информационные розетки устанавливаются на рабочих местах в
подрозетники, рассчитанные на два телекоммуникационных разъема RJ-45,
подрозетники устанавливаются в рамки, которые интегрируются в
декоративный пластиковый кабельный канал.
Горизонтальная подсистема
Прокладка кабеля должна проводиться с учетом следующих
требований:
Исключается проводка кабелей в местах с химически активными или
вредными средами, а также повышенной температурой и влажностью;
Исключается проводка медных кабелей в непосредственной близости
от источников сильных электрических, магнитных, электромагнитных и СВЧ
полей;
При прокладке медного кабеля должны быть выдержаны необходимые
расстояния от трасс прокладки силовых кабелей.
68
По коридорам кабеля прокладываются в пучках за фальшпотолком, по
лоткам, а по комнатам в декоративный пластиковый кабельный канал.
Кабельный канал прокладывается на расстоянии 80см. от поверхности пола.
Административная подсистема
Включает в себя коммутационное оборудование технических комнат
здания для коммутации сигналов, передаваемых по кабелю.
В аппаратной разместить в закрытых 19-и дюймовых шкафах активное
оборудование ЛВС, сетевой и телефонный кросс, серверное оборудование.
Все подсистемы СКС должны быть разработаны и реализованы в
полном соответствии с существующими стандартами, должны обеспечивать
возможность развития и модернизации, совместимость решений с будущим
оборудованием и технологиями. При создании подсистем там, где это
необходимо, должен быть учтен достаточный запас для возможности
расширения, как функциональных возможностей, так и количественных
характеристик подсистем.
При построении СКС должны использоваться материалы и
оборудование известных мировых производителей для обеспечения
надежной установки и унификации соединения элементов. Все
комплектующие СКС должны иметь сертификаты качества.
СКС состоит из следующих подсистем: подсистема рабочего места,
горизонтальная подсистема, вертикальная подсистема, подсистема
управления, подсистема оборудования, внешняя подсистема.

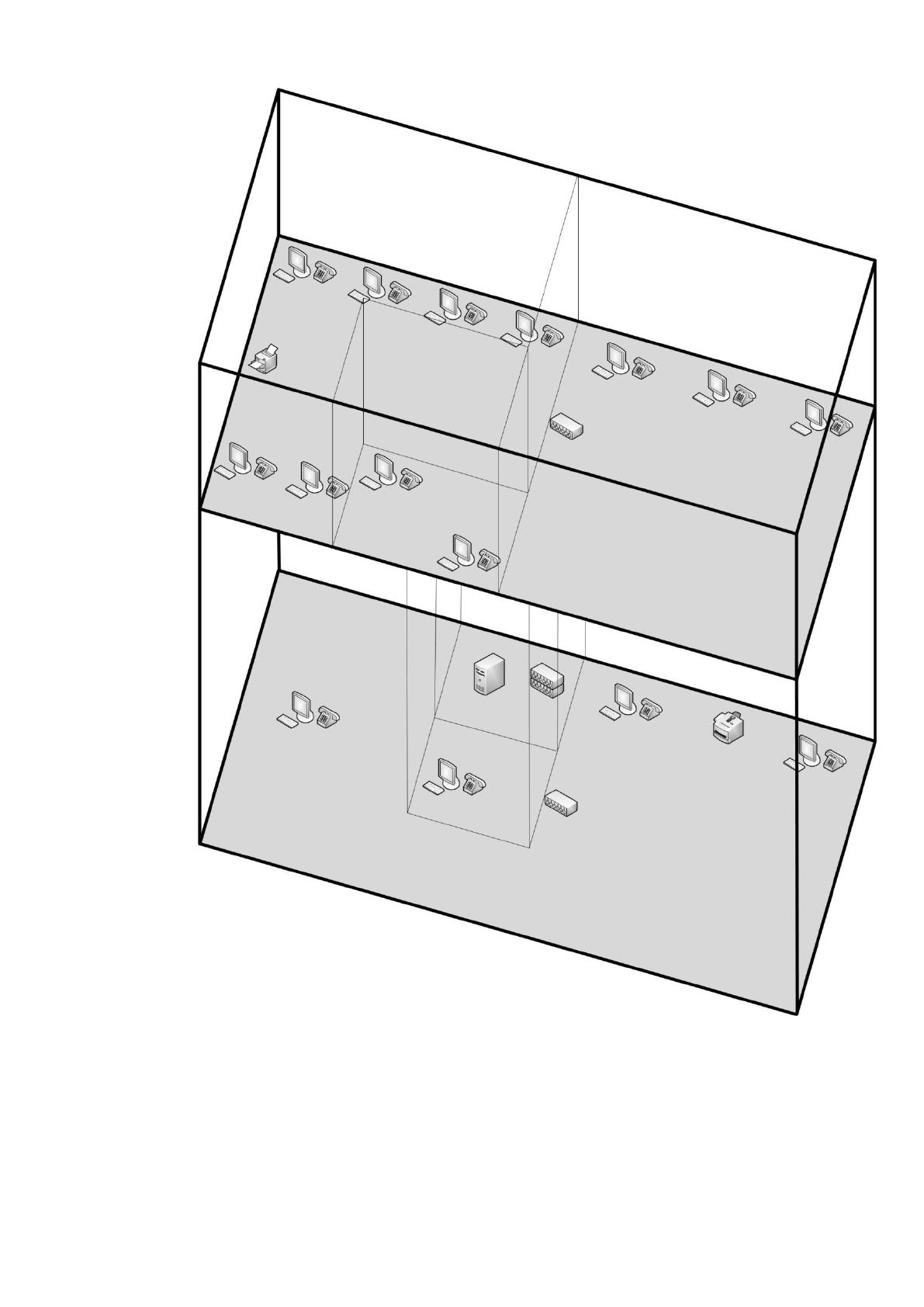

На рисунке 2.1 изображен изометрический условный план всего
здания. А на рисунках 2.2 и 2.3 – более подробные схемы первого и второго
этажей соответственно.
69
Рисунок 2.1 – Условный план здания
70

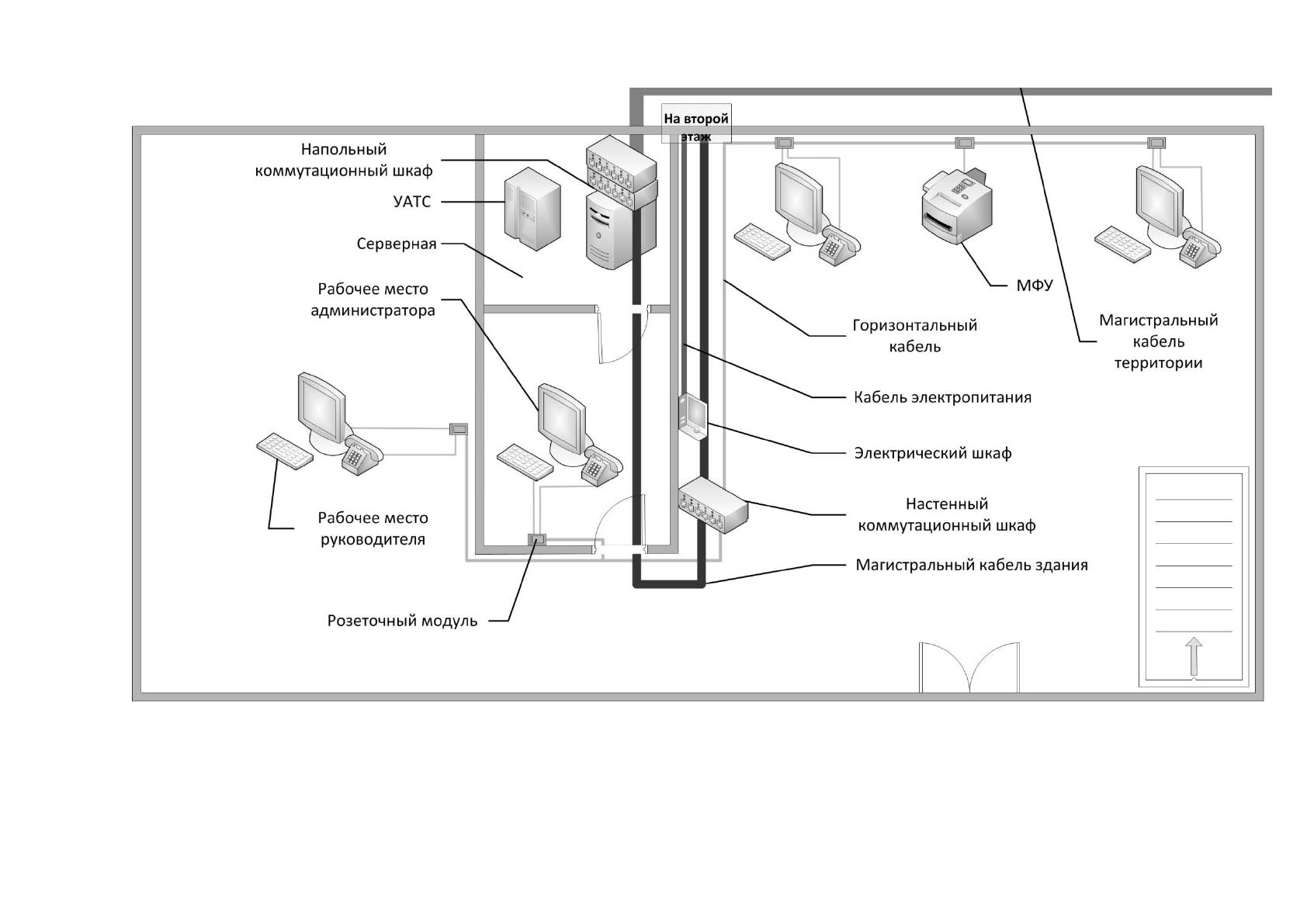

Рисунок 2.2– Структурная схема первого этажа здания с условным размещением элементов структурированной
кабельной системы на основе протокола BACnet
71

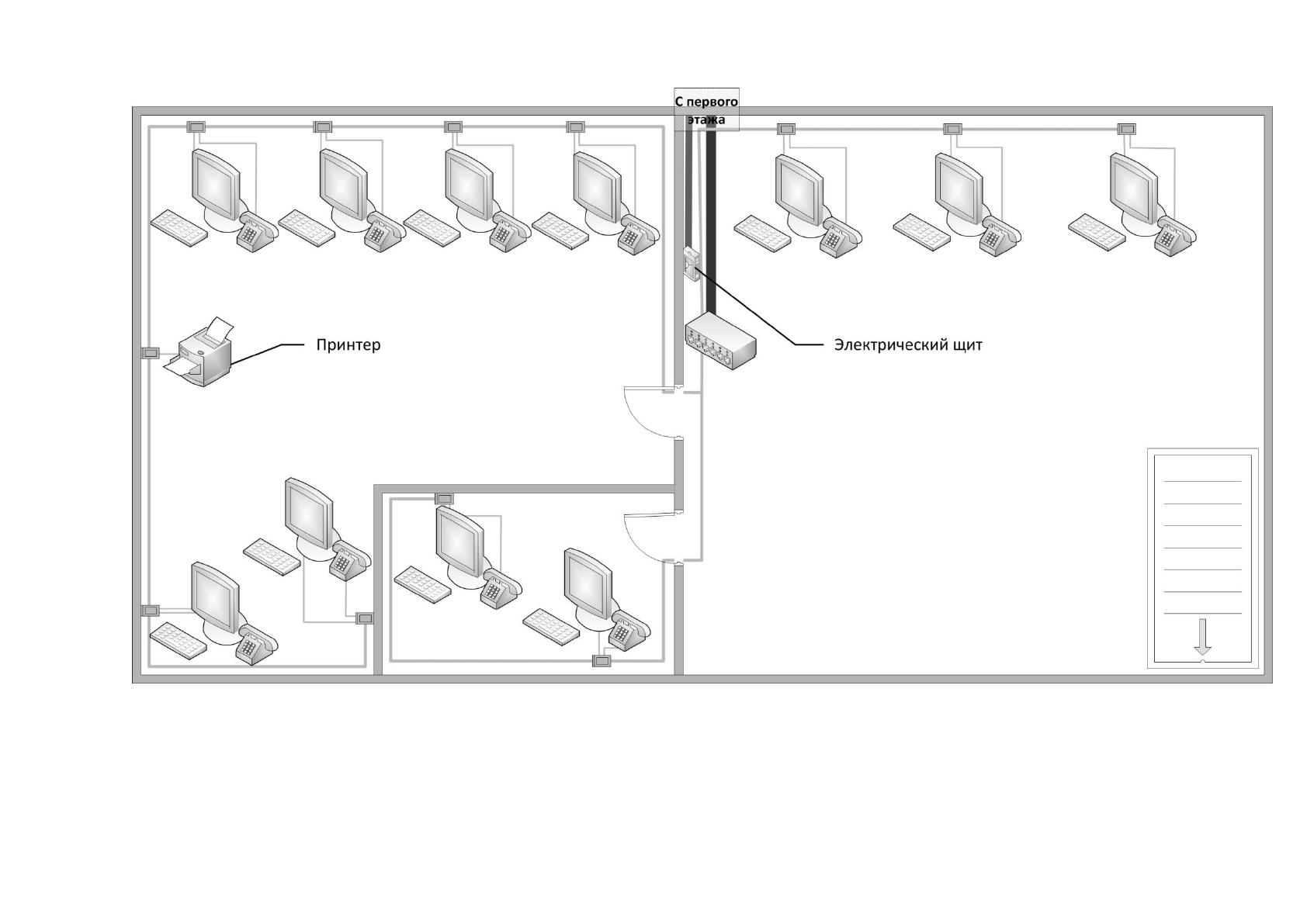

Рисунок 2.3 – Структурная схема второго этажа здания с условным размещением элементов структурированной
кабельной системы на основе протокола BACnet
