57
Каждый обработчик имеет при себе все необходимые структуры для
обработки поступившего сообщения и запускается в отдельном легковес-
ном потоке. Модули обработчика представлены на Рисунке 2.3

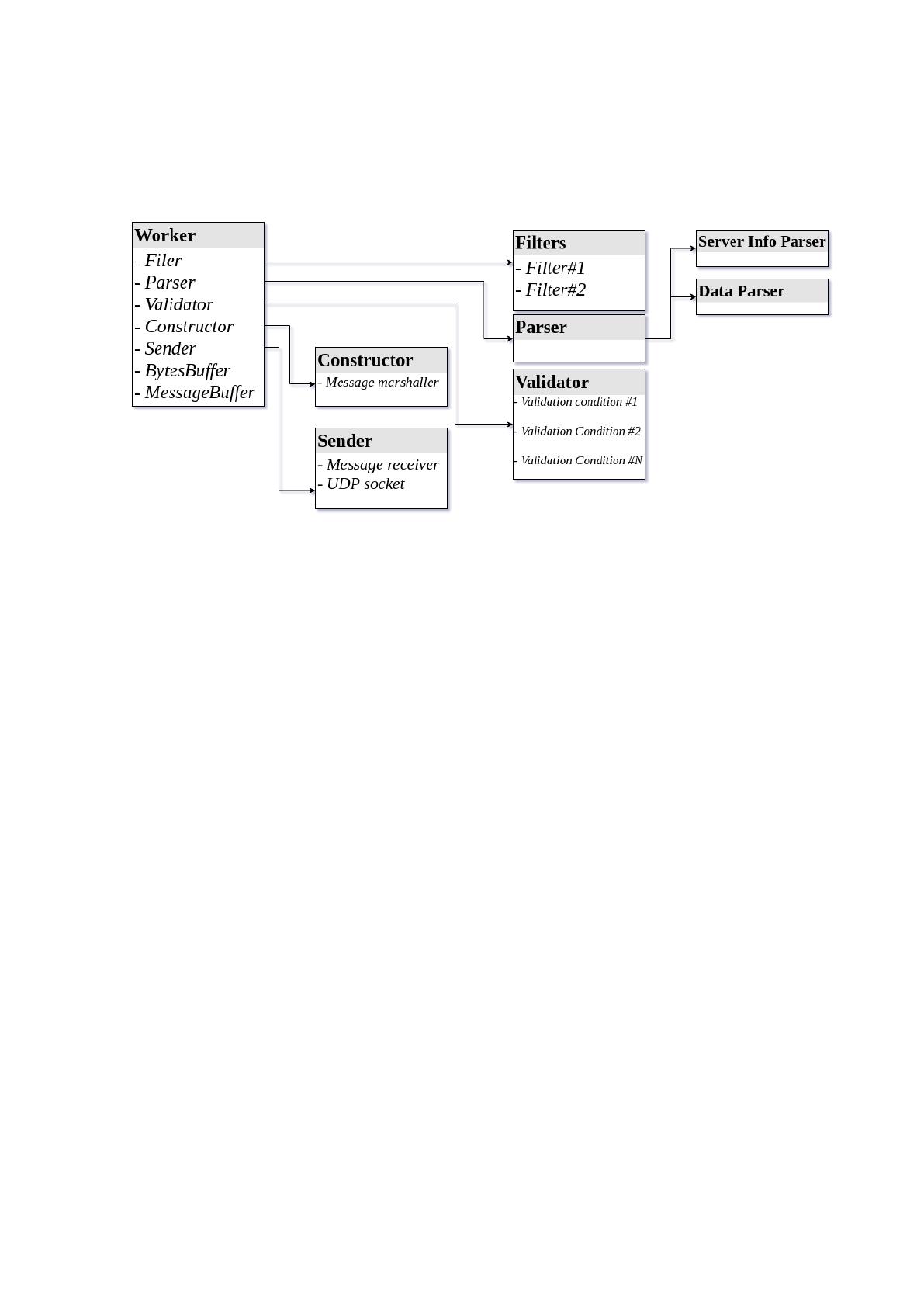

Рисунок 2.3 – Внутреннее представление обработчика
Используя нативные способы синхронизации между различными
потоками удалось построить систему, где практически отсутствует борьба
за общие ресурсы. А алгоритм обработки сообщения идеально маштабиру-
ется. Полученные лог-сообщения поступают в единую очередь обработки
сообщений, где с другой стороны его ожидает очередь из выстроившихся
обработчиков. Обработчик получив сообщение покидает очередь, а его
место занимает новый, свободный, или освобдившийся обработчик.
Алгоритм обработки сообщения представляет из себя несколько по-
следовательных шагов Рисунок 2.4.
58

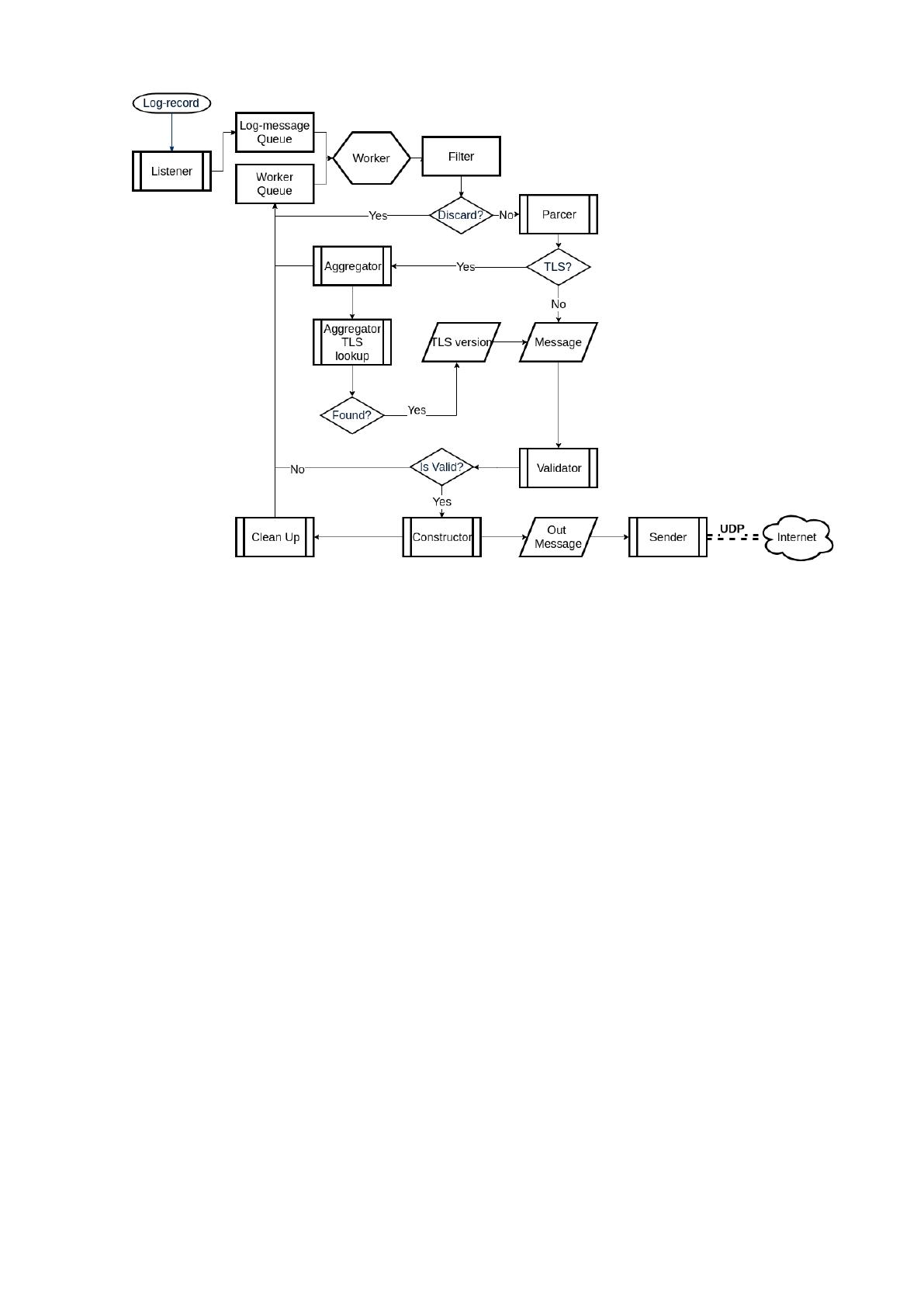

Рисунок 2.4 – Алгоритм обработки сообщения
Фильтрация делит лог-сообщения на три группы:
а) Группа Discard - сообщения не содержащие никакой ценной инфор-
мации.
б) Группа TLS - сообщения содержащие информацию о защищённом
соединении.
в) Группа Data - сообщения содержащее необходимы данные.
Сообщение из группы Discard отбрасываются. Сообщения из группы
TLS и Data поступают в Parser-сообщений, где происходит разбор лог-
сообщения с целью выделить первоначально необходимую информацию:
– Дата и время поступления сообщения;
– DNS Имя сервера на котором происходит обработка сообщения;
– Pid - процесс сервера обрабатывающий поступившее сообщение;
Из сообщений группы TLS так же выделяется информация о версии
TLS, после чего все полученные данные передаются в Aggregator.
59
Из сообщений группы Data выделяются все необходимые данные и
формируются в структуру Message, где частью формирования структуры
является запрос в Aggregator с целью получить информацию о версии TLS,
чтобы добавить её к сообщению.
Полученное сообщение передаётся в модуль Validators, где прове-
ряются его поля, например такие как, локальный IP-адрес. Некорректные
данные отбрасываются.
Корректные сообщения передаются в
Constructor
, где преобразуют-
ся в нужный формат для отправки. Полученные данные в формате байтов
передаются в модуль Sender, где происходит их отправка партнёру. В
завершении Worker очищает своё внутреннее состояние и возвращается
обратно в очередь.
60
2.3.2 Структурная система пакета (древо вызова программных мо-
дулей)
Итоговое решение имеет следующую структуру:
project
Feed
conf
inputs
message
app.go
listener.go
output.go
sender.go
validators.go
worker.go
main.go
Более детально структура проекта отображена в приложении 3.2
В модуле main.go считываются аргументы при вызове и пере-
менные окружения. После чего происходит запуск программы и вспомо-
гательных сервисов. Основная инициализация требуемых ресурсов про-
исходит в Feed/app.go. Здесь создаются и контролируются все мо-
дули, так же здесь создаётся пул подготовленных обработчиков. После
того, как ресурсы подготовлены, App запускает Listener из модуля
Feed/listener.go. Поступающие сообщения от Listener парал-
лельно обрабатываются воркерами.
61
При необходимости прекращения работы, главный модуль main.go
перехватывает сигналы ОС (SIGTERM/SIGKILL) и вызывает у App метод
Close. После чего приложение перестаёт принимать новые сообщения,
ждёт пока закончится обработка принятых ранее сообщений и завершает
работу.
Данный паттерн называется graceful shutdown.
2.3.3 Описание программных модулей
Главный модуль программы Feed состоит из подмодулей:
– conf — Содержит структуры конфигурации для App;
– inputs — Содержит структуры и функции для обработки входящих
сообщений. Здесь находится Парсер и Агрегатор;
– message — Структура внутреннего представления сообщения и
функции работы с ним;
– app.go — Сервисный код приложения занимающийся запуском и
завершением работы;
– listener.go — Структура Listener и код для принятия сообщение
по TCP/UPD в зависимости от конфига
– output.go — Структуры и код, занимающиеся преобразованием из
промежуточного представления сообщения в сообщение для отправ-
ки партнёру;
– sender.go — Структуры и код для отправки сообщений. В зависи-
мости от когфига отправка происходить может по UDP, в файл или
/dev/null;
– validators.go — Код для проверки внутреннего представления сооб-
щения на требуемые условия. Например наличие IP адреса. Исполь-
зуется Обработчиками(Worker);
62
– worker.go — Структура и код для обработки входящего сообщения
от получения до отправки.
Для каждого модуля есть свой собственный набор юнит-тестов. Как
сказано в документации Golang[10], для добавления тестов необходимо
рядом с файлом исходного кода поместить файл с префиксом *_test.go.
Как видно в приложении 3.2, практически для каждого файла с исходным
кодом имеется его двойник с тестами. В среднем файлы с тестами на
25-50% больше по размеру, нежели чем файлы с исходным програмным
кодом. А некоторые больше в несколько раз.
Listing 5: Размеры файлов с исходным кодом и тестами
−rw−rw−r−− 1 as as 1,2K app.go
−rw−rw−r−− 1 as as 5,6K app_test.go
Это обосновывается тем, что тестового кода в соотношении к проект-
ному в разы больше. Но при компиляции исходного кода в исполняемый
модуль, тестовый код не включается и не расширяет размер выходного
файла.
Помимо юнит-тестов так же имеется набор интеграционных и на-
грузочных тестов. Для управления всем этим многообразием использует-
ся Docker-контейнер описанный в Dockerfile и скрипт управления в
docker−entrypoint.sh.
Для управления зависимостями искользуется Go Modules [19] позво-
ляющий при помощи файлов go.mod и go.sum зафиксировать все требу-
емые проекту зависимости по версии зависимости и git-hash конкретного
коммита в репозиториях пакетов на github.com.
63
2.4 Контрольный пример реализации проекта и его описание
Одно из ключевых функциональных требований — поддержка ре-
альной нагрузки, которая присутствует в боевой системе. Лучшей де-
монстрацией работы итоговой реализации будут предпусковое нагрузоч-
ное тестирование, как пример работы приложения при разных нагрузках,
включая ожидаемые и сверх нагрузки.
Требование по производительности заключалось в том, что итоговое
решение должно быть способно в реальном времени отравлять инфор-
мацию о всех поступающих электронных письмах на почтовые сервера.
По предварительным данным в пиках достигались значения в 1 миллион
электронных сообщений в час.
Существует два основных типа соединения — это прошедшие со-
единения, по которым электронное письмо в дальнейшем прошло через
инфраструктуру компании, и заблокированные, отфильтрованные чёрны-
ми списками партнёров. Как раньше было установленно, количество за-
блокированных входящих запросов в среднем составляет 60% от обще-
го количества входящих соединений. Соответственно проектная нагрузка
составляла 2.5 миллионов электронных сообщений в час и примерно 700
электронных сообщений в секунду.
Представленные цифры описывают сколько соединений устанавли-
вается на почтовых серверах, но не сколько с почтовых серверов будет
отправлено Log-сообщений. На каждое входящее не отфильтрованное со-
единение генерируется три Log-сообщения, а на каждое заблокированное
— два. Таким образом мы получаем, что в пиках нагрузка в виде Log-
сообщений от почтовых серверов будет составлять:
???? ???????????????????????????????????? ???????????????????????????????? = 3 × ???? ???????????????????????????????????????????????????????????????? + 2 × ????????????????????????????????????????????????????????????????????????????
(2.1)
64
Где колличество прошедших и отфильтрованных электронных
сообщений в секунду представляется в виде (2.2), a общее
количество соединений в час можно выразить из прошедших
соединений (2.3). Тогда подставив в уравнение (2.1) правую часть
???? ???????????????????????????????????????????????????????????????? и ???????????????????????????????????????????????????????????????????????????? из (2.2) и расчитанное
значение ???????????????????????????????????????????????????????????? ???????????????????????? из (2.3) – получим примерное
ожидаемое значение колличества входящих log-сообщений в секунду
(2.4) равное 1667. Для простоты сравнения округлим в большую сторону
до 1700 log-сообщений в секунду.
???? ???????????????????????????????????????????????????????????????? =
(???????????????????????????????????????????????????????????? ???????????????????????? × 0.4)
????????????????????????????????????????????????????
???????????????????????????????????????????????????????????????????????????? =
(???????????????????????????????????????????????????????????? ???????????????????????? × 0.6)
????????????????????????????????????????????????????
(2.2)
???????????????????????????????????????????????????????????? ???????????????????????? =
???? ???????????????????????????????????????????????????????????????? ????????????????????????
40%
× 100%
=
1????6
40
× 100
= 2500000.0 (2.3)
???? ???????????????????????????????????? ???????????????????????????????? = 3 ×
2.5????6 × 0.4
3600
+ 2 ×
2.5????6 × 0.6
3600
= 833.3 + 833.3
= 1667 (2.4)
Нагрузочное тестирование проводилось в условиях приближенных к
тем, что будут в реальной системе. Использовались данные собранные за
последний месяц, порядка 80Gb архивированных лог-данных. И специаль-
но подготовленный тестовый стенд с характеристиками соответствующие
тем, что будут при внедрении.
65
Характеристики тестовой машины:
– 1 * CPU 2.8 GHZ
– 1Gb Mem
Нагрузочное тестирование производилось по следующему алгорит-
му — всего было выбрано 7 шагов по часу на каждый шаг:
– 10ms = 100 msg/s
– 1ms = 1000 msg/s
– 300us = 3000 msg/s
– 50us = 5k msg/s
– 1us = 10k msg/s
– 0 = 100k msg/s
Где первое число означает задержку перед отправка Log-сообщения, а
второе отправленно количество сообщений в секунду. Как видим, на-
ше расчитанное среднее число log-сообщений в секунду 1700 находит-
ся между вторым и третьим шагом. Поэтому минимально приемлимым,
удовлетворительным, будет считаться 100% прохождение второго шага
и 60% прохождение третьего. Что означает бессбойную обработку 1800
сообщений в секунду на 100% времени CPU.
В противном случае результат будет считаться неудовлетворитель-
ным.
После проведения нагрузочного тестирования получены следующие
результаты.
– Для обработки 1000 сообщений в секунду требуется менее 10%
времени работы CPU и 19.2 мега-байт оперативной памяти.
– Для обработки 3000 сообщений в секунду требуется 30% времени
работы CPU и 19.2 мега-байт оперативной памяти Рис.2.5 и Рис.2.6.
– Для обработки 10 тысяч сообщений в секунду требуется менее 80%
времени работы CPU и 19.2 мега-байт оперативной памяти.
66
Максимальная нагрузка, которую может обработать приложение
в описанной конфигурации железа составляет порядка 30 тысяч log-
сообщений в секунду. (Или 12к входящих email в секунду) Для этого
требуется все 100% времени работы CPU и 21.4 мега-байта оперативной
памяти Рис.2.7 и Рис.2.8.
Ниже представлено несколько графиков нагрузочного тестирования.

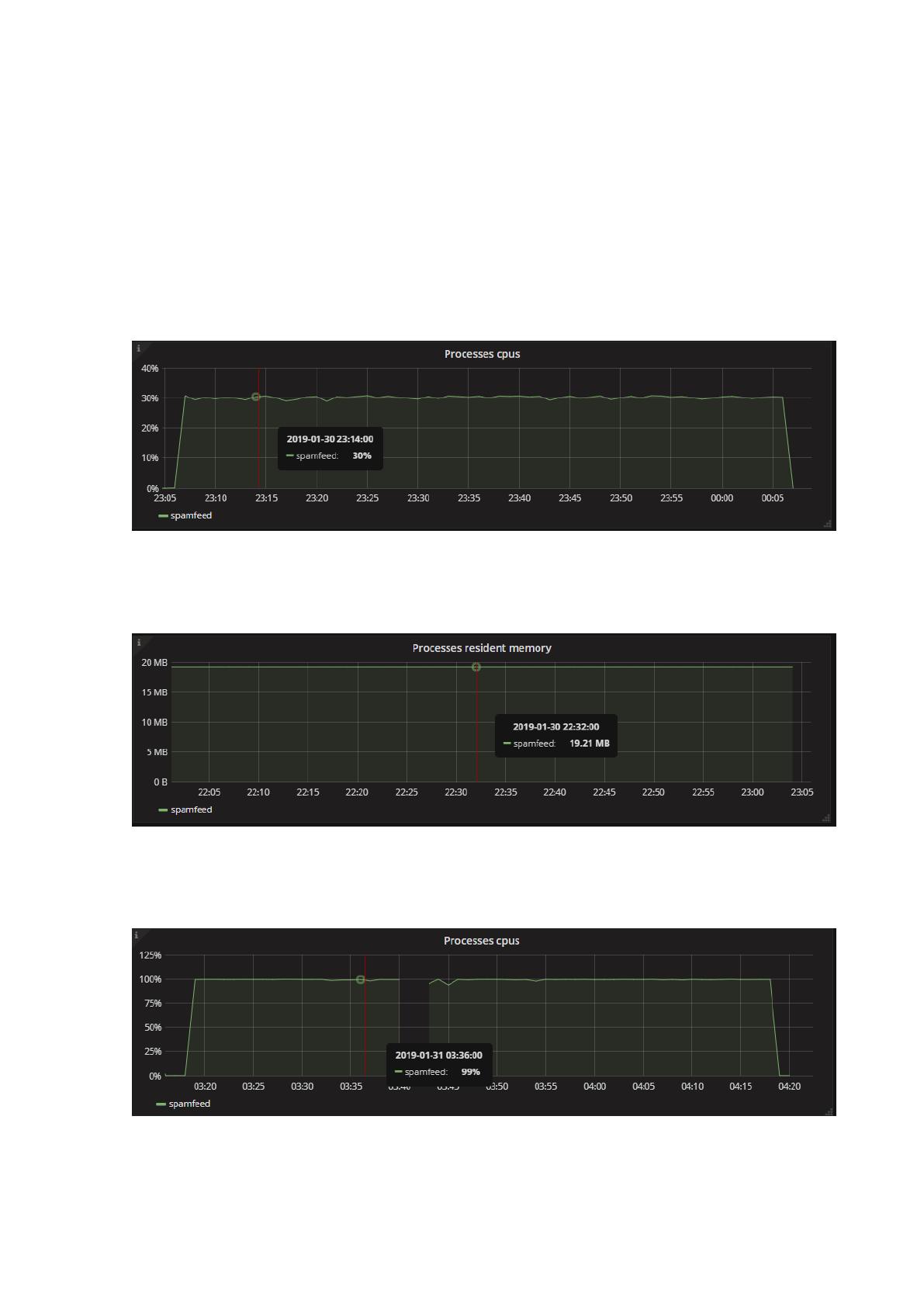

Рисунок 2.5 – График CPU при трёх тысячах log-сообщений в секунду
Рисунок 2.6 – График ОЗУ при трёх тысячах log-сообщений в секунду
Рисунок 2.7 – График CPU при ста тысячах log-сообщений в секунду
