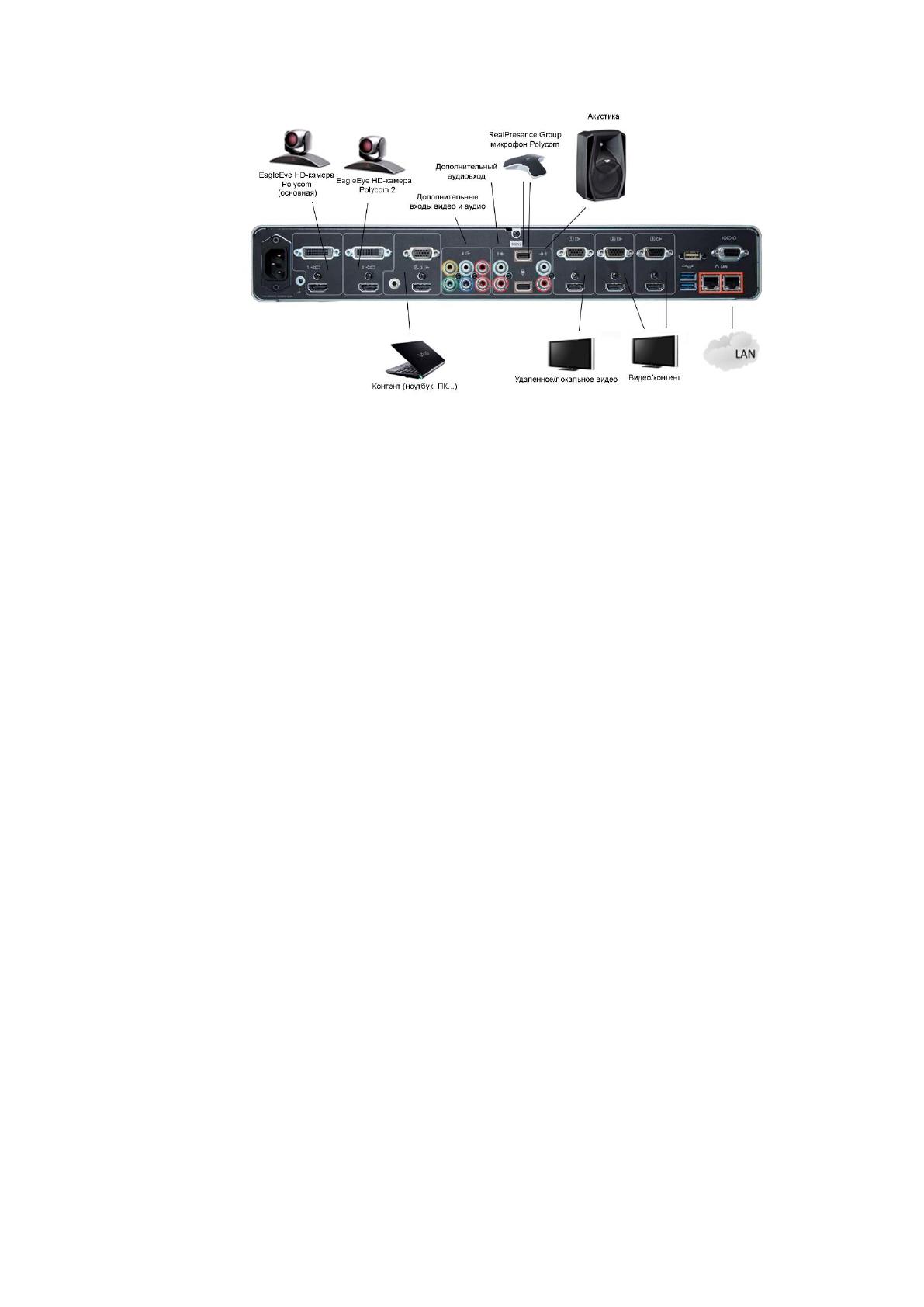

Рисунок 13 – Комплекс видеоконференцсвязи Polycom RPG-700
Подсистема источников видеосигналов является совокупностью
технических средств, составляющих систему, предназначенную для удобного и
эффективного сопровождения проведения докладов, презентаций и других
мероприятий за счет существенного повышения наглядности представления
различных материалов и возможности интерактивного взаимодействия с
контентом, демонстрируемым на дисплеях системы отображения.
предусмотрено подключение: документ-камеры, различных источников
посредством архитектурных адаптеров Extron Cable Cubby 700 [19] (рисунок 14),
установленных на рабочих местах участников и операторов, а также
подключение спутникового ресивера.
Данная подсистема содержит в своем составе следующие устройства:
-Универсальная документ-камера Lumens CL510;
-Архитектурные адаптеры Extron Cable Cubby 700;
-Рабочие места в виде стационарных ПК.
36

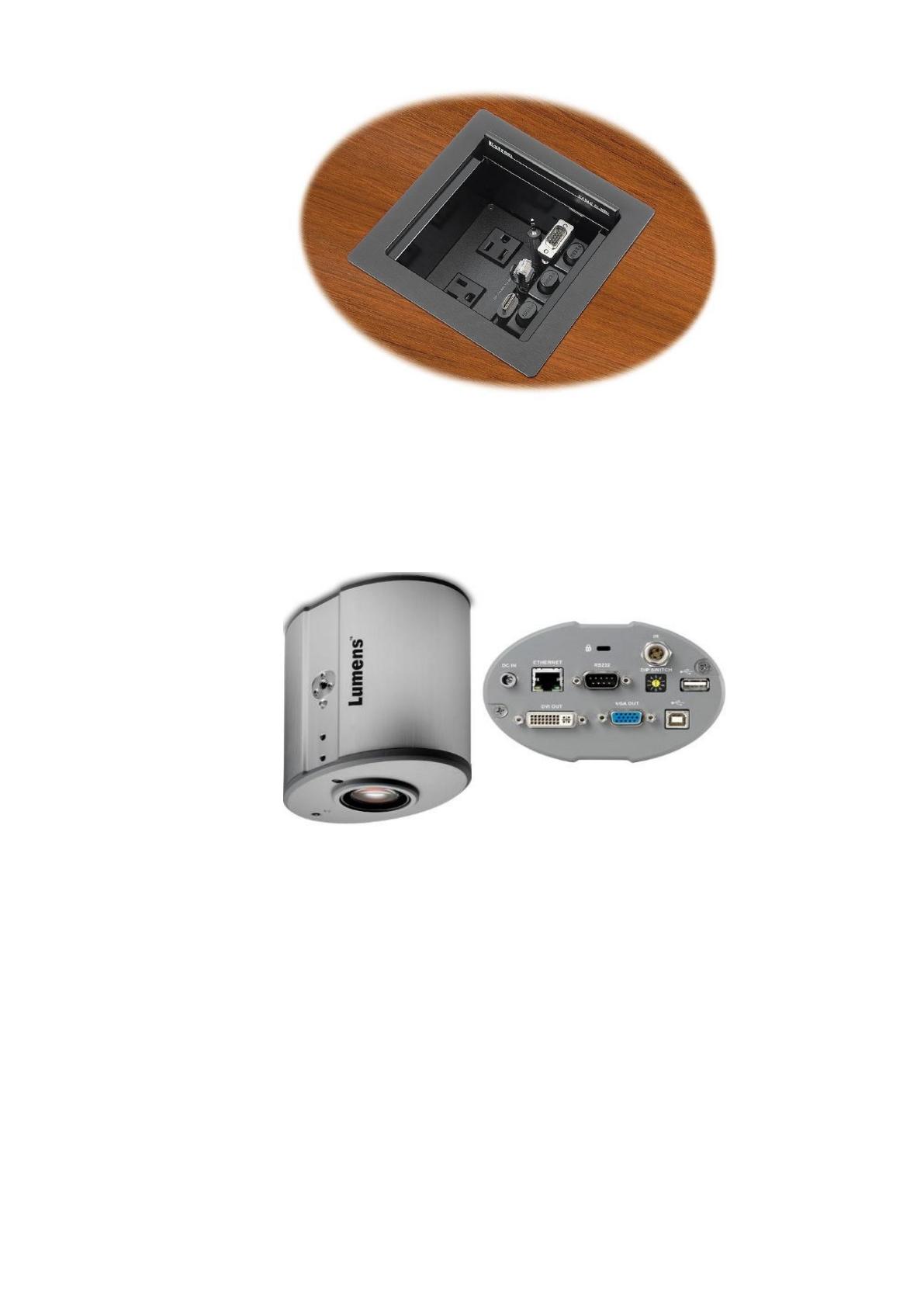

Рисунок 14 - Архитектурный адаптер Extron Cable Cubby 700 с
интерфейсами HDMI, Ethernet, VGA, 3.5 Jack
В состав подсистемы входит документ-камера Lumens CL510 (рисунок
15).
Рисунок 15 – Документ-камера Lumens CL510
Это универсальная документ камера, предназначенная для отображения
бумажных документов и объемных предметов на экране коллективного
пользования и индивидуальных мониторах операторов. Документ-камера
установлена на потолке над столом, позволяющим разместить на себе карты
большого размера. Выходные сигналы DVI, VGA, управляющий порт RS-232.
Для передачи потокового видео и дистанционного управления камерой
присутствует порт Ethernet. Передача изображения в разрешении Full HD. [25]
37
Для обеспечения возможности вывода на экраны коллективного
пользования изображения с мобильных устройств, например, таких как
ноутбуки, в систему заложены архитектурные адаптеры Extron Cable Cubby 700.
Также, данные адаптеры оснащены ретракторами, которые позволяют быстро и
удобно подключить ноутбук участника и скрывать коммутационные кабели при
отсутствии последнего, тем самым обеспечивая удобство участников и
эстетичный внешний вид.
2.3. Комплекс средств коммутации
Подсистема предназначена для коммутации, распределения,
преобразования видео и аудио сигналов, поступающих от любых источников,
входящих в состав Комплекса, а также оперативно подключаемых в процессе
проведения мероприятий.
В состав оборудования подсистемы входят: устройства матричной
коммутации видеосигналов, устройства передачи видеосигналов по
протяженным кабельным трассам, устройства преобразования видеосигналов.
Подсистема коммутации построена на базе основного матричного
коммутатора цифрового видеосигнала Kramer VS-6464DN (рисунок 16). Это
высококачественный матричный коммутатор сигналов DVI на основе
универсального шасси. Шасси заполняется модулями F610-IN8-F64 (8 входов по
оптической линии с разъемами 4*LC), F610-OUT8-F64 (8 выходов по оптической
линии с разъемами 4*LC) и модулями DVI-IN8-F64 и DVI-OUT8-F64 – DVI
входы и выходы соответственно, в результате чего матричный коммутатор
может расшириться до размерности 64 входа*64 выхода с шагом 8
входов/выходов. Именно матричный коммутатор позволяет комплексу
передавать изображение с множества любых входов на множество любых
выходов.
38
Наличие интерфейсов DVI позволяет подключать источники сигнала
(спутниковый ресивер, архитектурные адаптеры и другое оборудование) без
использования промежуточного оборудования.

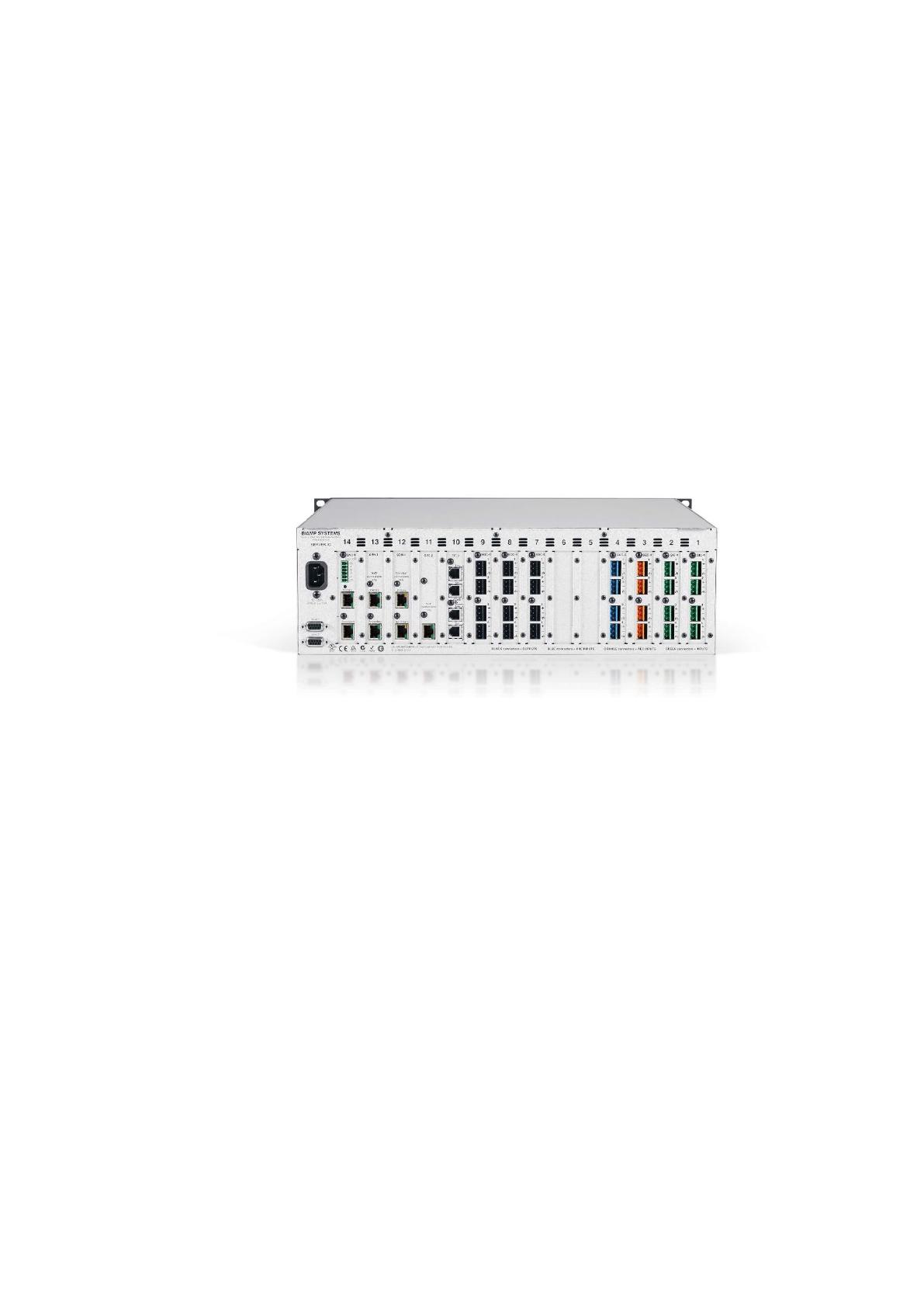

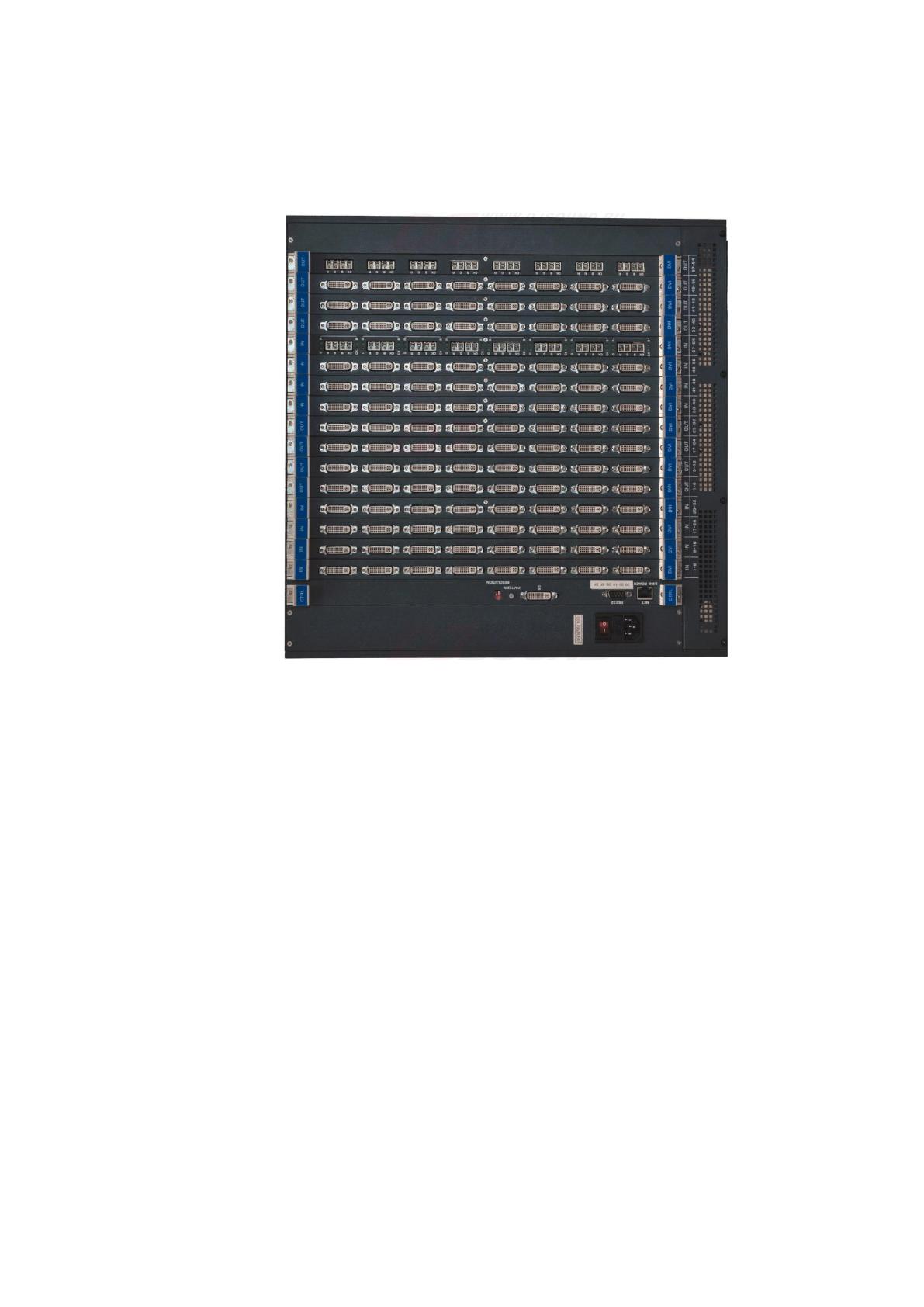

Рисунок 16 – Матричный коммутатор Kramer VS-6464DN со
смонтированными платами расширения
Для осуществления возможности коммутации поступающих аналоговых
видео и аудио сигналов в системе используются масштабаторы видеосигналов c
небалансными стереофоническими аудио интерфейсами Kramer VP - 440.
Данное устройство принимает HDTV и компьютерное видео, автоматически
выполняя, в случае необходимости, понижающее или повышающее
масштабирование входного сигнала и выводит видеосигнал посредством
цифрового интерфейса, с разрешением, вплоть до 1920x1080.
Поскольку коммутационное устройство, ряд источников сигналов, а
также ряд потребителей видеосигналов находятся на значительном расстоянии
друг от друга, возникает проблема передачи широкополосных видеосигналов по
протяженным трассам. Оптимальным решением данной проблемы является
использование технологии передачи видеосигналов по кабелям на основе
39
оптоволокна. Для передачи сигналов DVI на расстояния свыше 10 метров,
использованы специальные приемники и передатчики Kramer 610T, Kramer
610R. Именно для этого в матричном коммутаторе используются платы
расширения для оптических линий.
В качестве главного элемента подсистемы аудиокоммутации и
звукоусиления используется многофункциональная цифровая аудиоплатформа
Biamp Tesira Server AVB (рисунок 17) совместно с дополнительными пятью
модулями расширения входов EX-MOD. [15]
Рисунок 17 - Аудиоплатформа Biamp Tesira Server AVB
Это устройство сочетает в себе следующие необходимые функции:
Подавление акустической обратной связи, что необходимо в системах
звуковоспроизведения, использующих микрофонные системы; динамическая и
спектральная обработка звука, в сочетании с компрессией, лимитированием,
эквализацией и дакинг-процессингом; маршрутизация и микширование
звуковых сигналов; подавление эффектов эха при сеансах видеоконференцсвязи.
Выбор данной аудиоплатформы обоснован возможностью установки 12
плат расширения для входа\выхода аудиосигнала, эхоподавления и подключения
телефонных линий. Таким образом порты устройства подбираются в
зависимости от требований.
40
Контроллер видеостены RGB Spectrum MWV 500 (Рисунок 18).

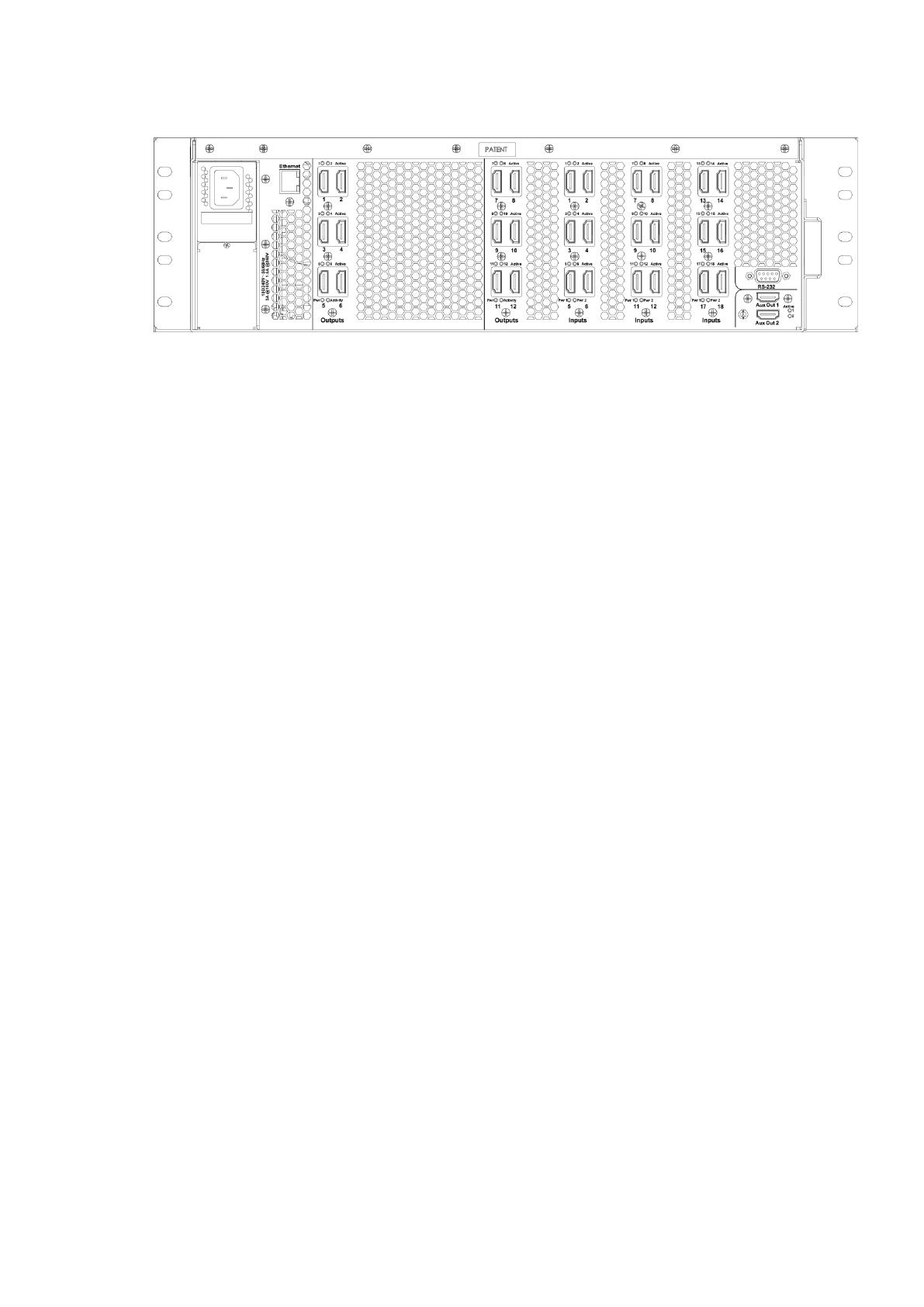

Рисунок 18 - Контроллер видеостены RGB Spectrum MWV 500
Контроллер является разновидностью матричного коммутатора, но
основное отличие заключается в том, что коммутатор только переключает
соединения, а контроллер видеостены содержит в себе возможные настройки и
раскладки видеостены и исходя из них автоматически масштабирует
изображение.
Выбранная модель оснащается 12 разъемами выхода HDMI 1.4b которые
работают в режиме до 2К. каждый разъем используется под один экран
видеостены. На входе расположено 18 входных разъемов. Данная
коммутационная емкость позволяет построить видеостену 3*3 модуля и
реализовать по максимуму все ее возможные раскладки. HDMI 1.4b. которые
работают в режиме до 2К. В виду использования основного видеосигнала DVI
на всем комплексе, для подключения применяются кабели-переходники HDMI-
DVI Kramer C-HM/DM.
Большим плюсов в выбранной модели является наличие встроенного
браузера и объектно-ориентированной настройкой коммутации и раскладки
видеостены через графический интерфейс. Это значительно упрощает
настройку и сокращает время по сравнению с написанием конфигурационного
файла.
41
2.4. Комплекс средств управления
Оперативное управление всеми подсистемами комплекса оборудования
происходит посредством удобного интуитивно понятного пользовательского
интерфейса на рабочем месте оператора.
Подсистема состоит из следующих компонентов: центральный
процессорный блок управления, цветная сенсорная программируемая панель
управления.
В качестве ядра подсистемы управления выбран центральный
процессорный блок Crestron PRO3 (рисунок 19).

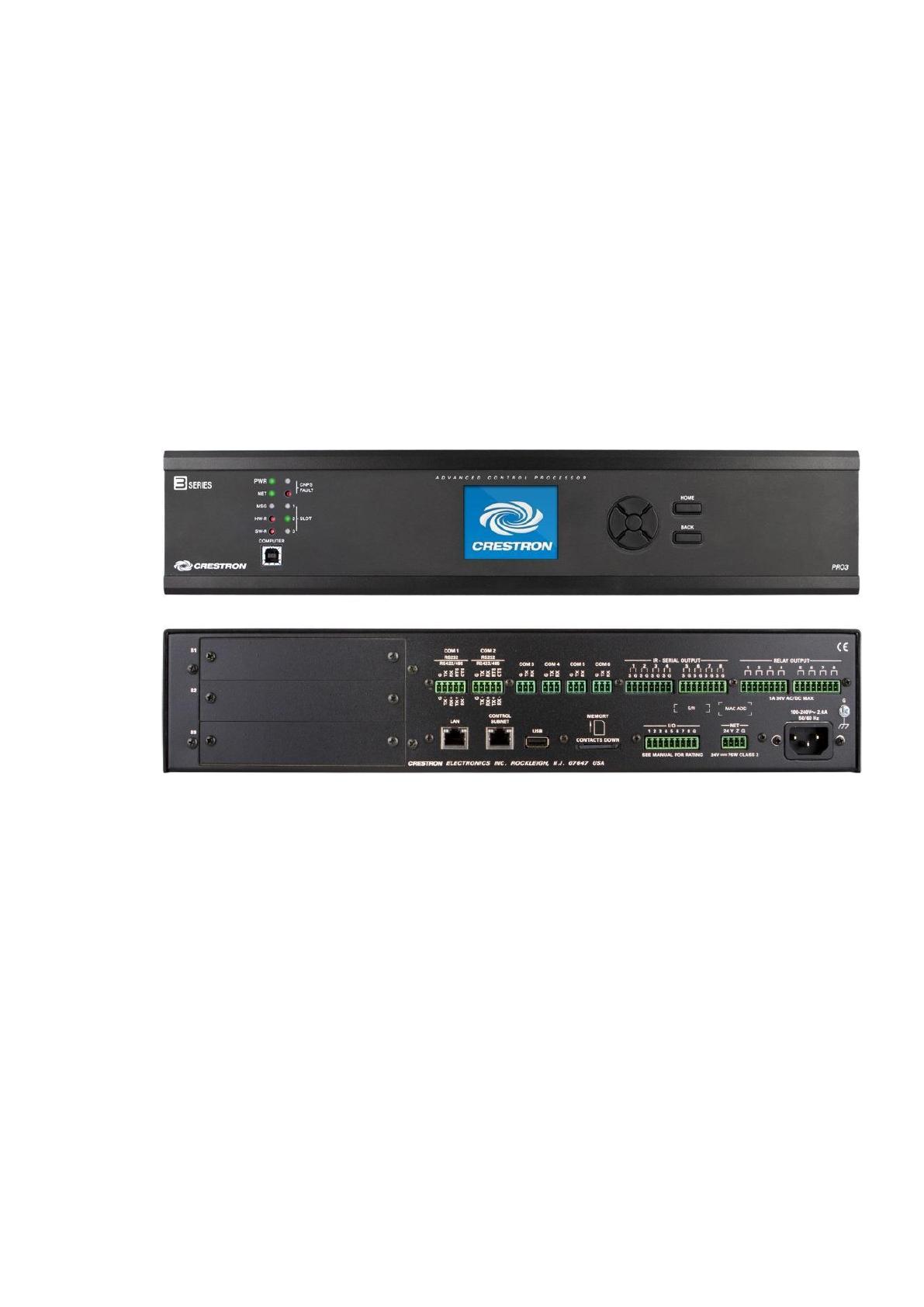

Рисунок 19 – Центральный контроллер Crestron PRO3
Данный блок обеспечивает оперативное управление всеми подсистемами
комплекса посредством удобного, интуитивно понятного пользовательского
интерфейса, отображаемого на сенсорной панели оператора. Кроме того,
подсистема обеспечивает возможность оперативной коммутации и вывода на
дисплеи коллективного и индивидуального пользования различных
видеоисточников из состава комплекса оборудования. Данное устройство
позволяет управлять всем оборудованием как по протоколам RS-232/422/485, так
и через сеть Ethernet. Так же в процессор предусматривается установка карт
расширения C3-COM3, каждая из которых позволяет увеличить количество
подключенных управляемых устройств на 3 единицы.
42
В качестве устройства управления комплексом предусмотрена установка
цветных сенсорных программируемых панелей управления Creston TSD-2020-B
(ранее рассматривалась на рис. 9), размещаемых на рабочих местах операторов.
Интерфейс управления на сенсорной панели оператора является
полнофункциональным интерфейсом для управления оборудованием СМО, в
т.ч. с использованием заранее определенных сценариев.
Графический интерфейс управления разрабатывается в соответствии с
особенностями системы и требованиями на конкретном объекте и может быть в
дальнейшем модернизирован исходя из опыта эксплуатации системы. На столы
операторов устанавливаются средства визуального контроля - мониторы
предварительного просмотра, на которые можно вывести изображение с любого
видеоисточника.
2.5. Комплекс средств инженерного обеспечения
В ЦМ реализуется три локальных сети: открытого, закрытого и
технологического сегмента.
Сеть ОС предназначена для выхода в интернет, связи с удалёнными
подразделениями и обмена данными, в том числе и мультимедийными.
Сеть ЗС предназначена для обработки конфиденциальной (секретной
информации. В неё возможно передать данные из ОС, но в обратном
направлении – нельзя. Это ограничение реализуется аппаратно, с помощью
шлюза односторонней передачи данных. Сеть ЗС не имеет выхода в общие сети.
Соединение с сетями ЗС происходит исключительно по выделенным каналам
связи.
Сеть технологического сегмента предназначена для организации
взаимодействия мультимедийного оборудования и управления им, а также для
передачи изображения на видеостену и другие средства отображения.
43
Все три сети строятся на оптоволоконных линиях. Применение
оптоволокна целесообразно по следующим причинам [2]:
-Малое затухание. Без усилителей сигнала возможна передача данных на
несколько десятков километров, что избавляет от использования усилителей
сигнала в локальных сетях. Для связи с другими сетями возможно обходится без
усилителей на участках более 100 км (в зависимости от класса оконечного
оборудования).
-Высокая пропускная способность оптического волокна позволяет
передавать информацию на высокой скорости, недостижимой для других систем
связи. Высокая надёжность оптической среды: оптические волокна не
окисляются, не намокают, не подвержены слабому электромагнитному
воздействию.
-Информационная безопасность — информация по оптическому волокну
передаётся «из точки в точку» и подслушать или изменить её можно только
путём физического вмешательства в линию передачи.
- Высокая защищённость от межволоконных влияний — уровень
экранирования излучения более 100 дБ. Излучение в одном волокне совершенно
не влияет на сигнал в соседнем волокне. При построении ЦМ с несколькими
десятками рабочих мест это является важным параметром.
-Малые габариты и масса, что важно, как в предыдущем пункте, в
помещениях.
В качестве шлюза односторонней передачи данных применяется СТРОМ-
1000 (рисунок 20).
44

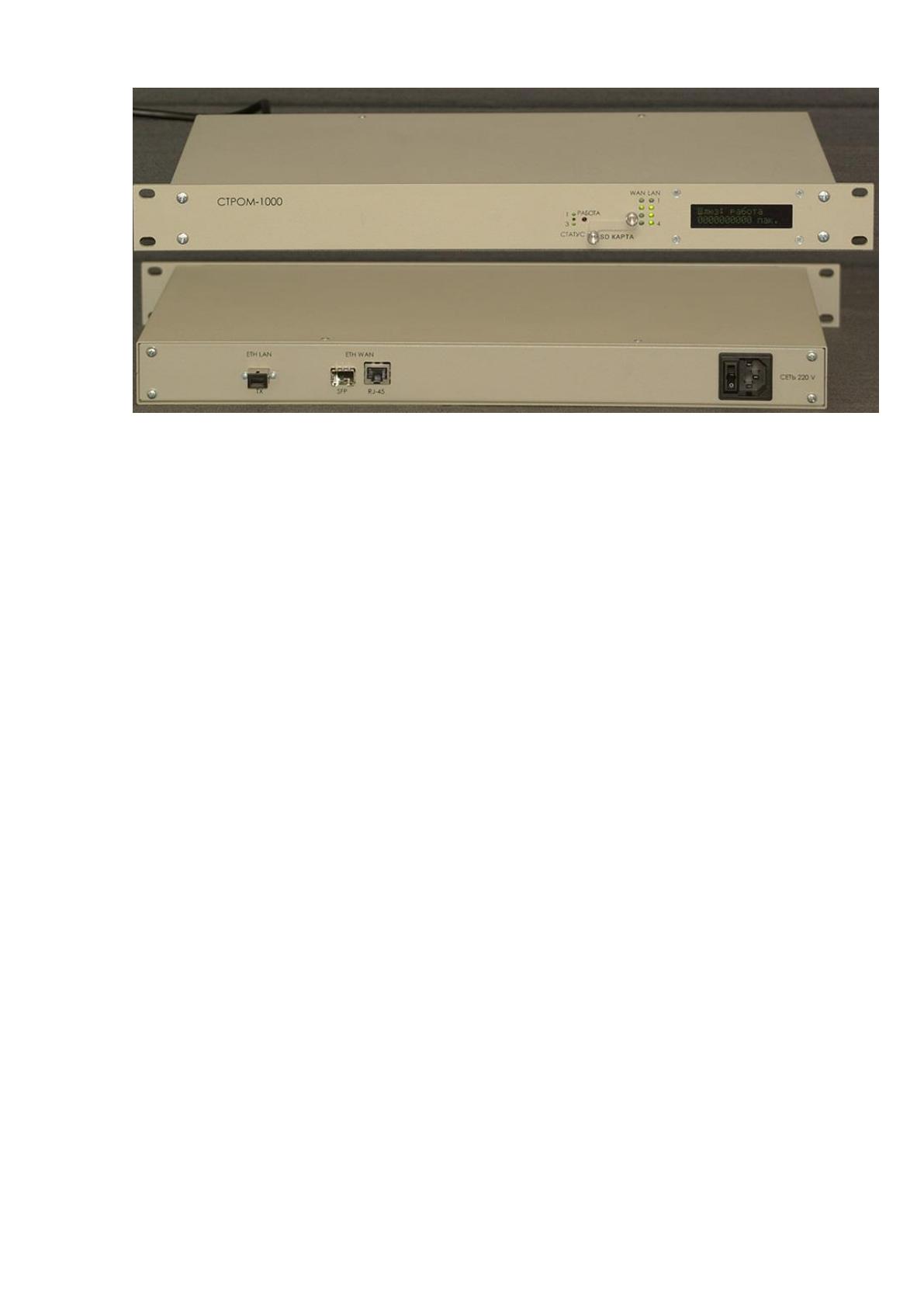

Рисунок 20 - Шлюз односторонней передачи данных СТРОМ-1000
СТРОМ-1000 предназначен для гарантированной однонаправленной
передачи информации из открытых сетей в сети, в которых циркулирует
информация ограниченного доступа. Также устройство может быть
использовано при передаче информации между сетями при отсутствии
требований к обеспечению конфиденциальности. При экcплуатации по первому
сценарию гарантируется отсутствие утечек из конфиденциальной сети. Во
втором случае обеспечивается целостность и доступность сети,
осуществляющей передачу данных, что гарантирует невозможность внешнего
воздействия на нее. Имеет подключения для внешней сети по Ethernet либо
оптической линии, во внутреннюю – только по оптической, разъем SС,
многомодовая оптика, 850нм, 1000BASE-SX. Скорость передачи данных до 950
Мбит/с. [28]
Сервера общего назначения/хранения данных Lenovo x3650 m5
располагаются в закрытом сегменте сети.
Для обеспечения бесперебойного питания всех комплексов применяются
источники бесперебойного питания APC SRT10KRMXLI, мощностью 10 кВ.
При использовании на полную мощность, ИБП поддерживает электропитание до
четырёх минут. Для поддержания питания рассматриваемого в данной работе
комплекса из видеостены размерностью 3*3 экрана, 3х рабочих мест, сетевого и
