Таблица 2.3 - Эффективность очистки производственных сточных
вод сооружениях физико-механической очистки
Наименование
загрязнений
Концентрация загрязнений, мг/л
Песколовка
Нефтеловушка
до очистки
после
очистки
до очистки
после
очистки
Нефтепродукты
не более
2000
не более
1600
не более
1600
не более 160
Взвешенные
вещества
не более 300
не более
260
не более
260
не более 90
Фенолы
0,15
0,15
0,15
0,15
Железо Fe
3+
2,00
2,00
2,00
2,00
Максимальный суточный объем дождевых стоков, выпадающих при
расчетном дожде повторяемостью один раз в год, на канализуемую
территорию составляет 1472,5 м
3
, в том числе не зарегулированный сток в
объеме 736,25 м
3
.
Объем дождевого стока, зарегулированного в пределах обвалований
резервуарных парков, составляет 736,25 м
3
.
Объем дождевого стока с территории очистных сооружений составляет
217 м
3
/сут.
В связи с тем, что отвод стоков из обвалований резервуарных парков
зарегулирован и его отвод производится в течение двух суток, в первые сутки
в резервуар-аккумулятор через ливнесброс поступают не зарегулируемые
стоки с территории завода и очистных сооружений.
Расход незарегулированных стоков составляет 953,25 м
3
/сут, в том
числе:
с территории завода - 736,25 м
3
/сут;
с территории очистных сооружений - 217,0 м
3
/сут.
Для приема дождевых стоков проектом предусматривается
строительство четырехсекционного резервуара-аккумулятора длиной 20 м и
шириной каждой секции 6 м.
Объем одной секции резервуара-аккумулятора составляет 364 м
3
.
Таким образом, имеющийся объем трех секций (1092 м
3
) обеспечивает
прием всего не зарегулированного дождевого стока.
34
Общий объем четырех секций резервуара-аккумулятора составляет 1456
м
3
.
В первые сутки на сооружения физико-химической очистки подаются
стоки из двух секций в объеме 728 м
3
.
Во вторые сутки производится подача дождевых стоков (736,25 м
3
) из
обвалований резервуарных парков и подача их на очистку из двух секций в
объеме 728 м
3
.
В третьи сутки на очистку подаются оставшиеся стоки в объеме, равном
233,5, м
3
.
Секции резервуара оборудованы гидрозатворными переливными
трубопроводами Ду400, обеспечивающими возможность заполнения
сооружений через первую по ходу движения стоков от ливнеприемника
секцию, что облегчает эксплуатацию сооружений (нет необходимости
открывать и закрывать шибера на подающих трубопроводах по мере
последовательного заполнения секций, проще осуществлять удаление
уловленных нефтепродуктов и выпавшего осадка - подавляющая часть
выделяется в первой по ходу стоков секции) и повышает эффект очистки за
счет каскадного движения сточных вод.
В каждой секции предусмотрены приямки для сбора осадка. Для
контроля за заполнением резервуара в каждой секции установлены
уровнемеры с выносом показаний в аппаратную.
Из резервуара-аккумулятора стоки после отстаивания самотеком
поступают в резервуар насосной станции промливневых сточных вод для
подачи на сооружения физико-химической очистки. Эффект очистки
атмосферных сточных вод в резервуаре-аккумуляторе от взвешенных веществ
- до 65 % , от нефтепродуктов - до 80 %.
Секции резервуара-аккумулятора оборудованы системами сбора и
откачки нефтепродуктов - переносными плавающими скиммерами НСП-2 и
системами гидросмыва осадка. Удаление уловленных нефтепродуктов и
гидросмыв осадка выполняются по мере накопления.
35
Гидросмыв осадка перед откачкой производится водой из трубопровода
очищенных стоков. Откачка осадка выполняется переносными погружными
насосами: включаются насосы Н-8/1, Н-8/2 (один рабочий, один резервный)
производительностью 80 м
3
/ч в резервуаре запаса очищенных сточных вод с
насосами.
Вода в секцию подается поочередно: в две крайние ветви системы
гидросмыва с односторонними насадками, затем - в центральную ветвь с
двухсторонними насадками. Объем воды, необходимый для смыва слоя осадка
высотой 0,1 м в секции, 24 м
3
.
Управление насосами Н-8/1, Н-8/2 при подаче воды на гидросмыв -
местное и дистанционное.
Количество задерживаемого в резервуаре осадка при 95 % влажности -
9,2 м
3
/сут (при максимальном дожде повторяемостью один раз в год),
130 м
3
/год.
Количество задерживаемого в резервуаре нефтепродукта - 0,68 т/сут
(при максимальном дожде повторяемостью один раз в год), 12,2 т/год.
Эффективность очистки дождевых сточных вод в резервуарах-
аккумуляторах представлена в таблице 2.4.
Таблица 2.4 - Эффективность очистки дождевых сточных вод в
резервуарах-аккумуляторах
Наименование загрязнений
Концентрация загрязнений, мг/л
до очистки
после очистки
Нефтепродукты
не более 500
не более 50
Взвешенные вещества
не более 500
не более 150
Материальный баланс составлен по содержанию БПК
полн
,
нефтепродуктов и взвешенных веществ в воде и концентрации активного ила
согласно схемы изображенной на рисунке 2.3.
36

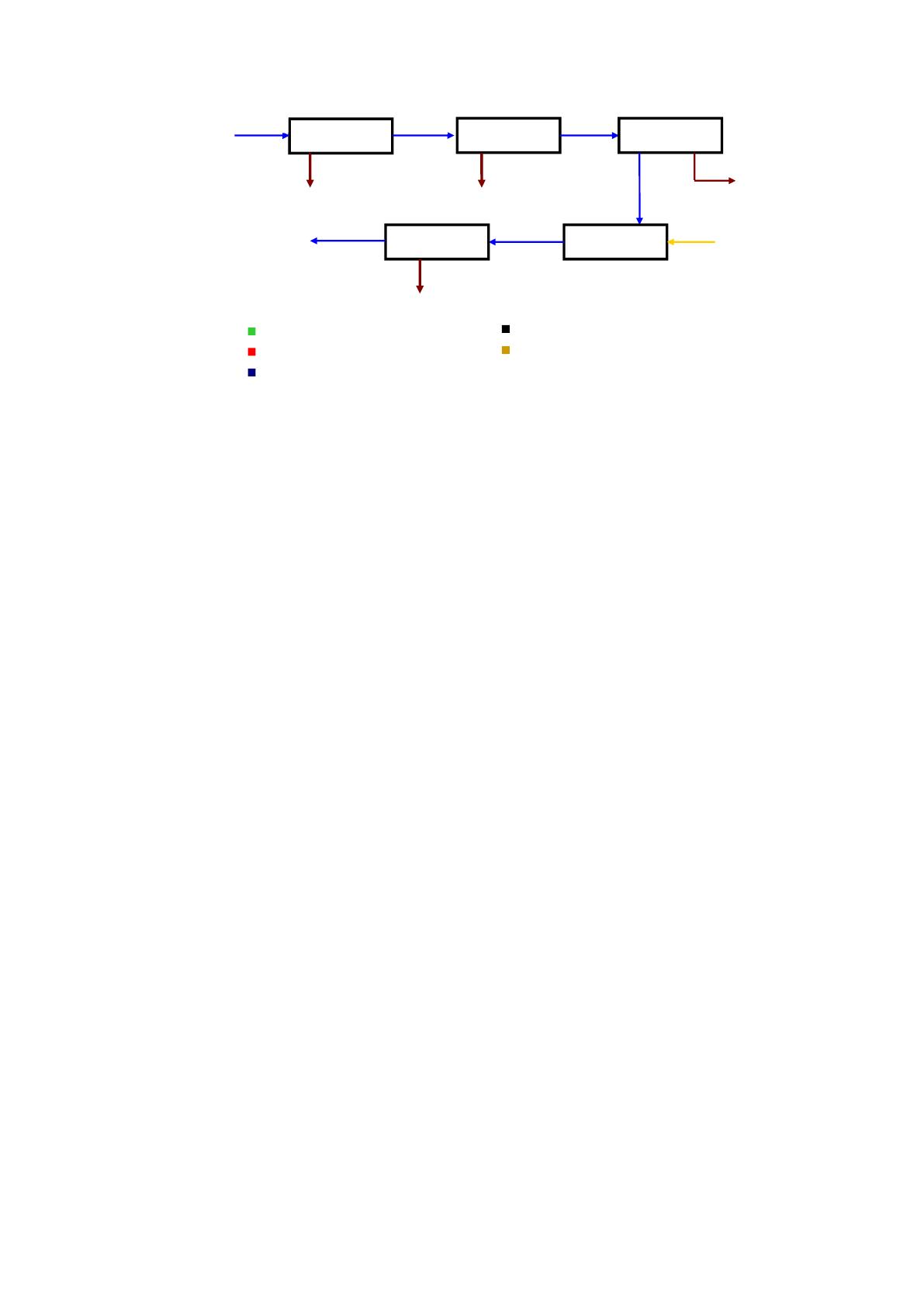

Рисунок 2.3 - Схема материального баланса очистки сточных вод
завода производительностью 60 тыс. м
3
/сутки
2.3 Проблемы водоочистки и сброса сточных вод в водоемы г. Туапсе
Предприятие является крупным загрязнителем окружающей среды с
большим количеством источников выбросов в атмосферу. В число этих
источников входят неорганизованные выбросы аппаратных дворов
технологических установок, автоэстакады налива битума в автоцистерны
:
открытые насосные по перекачке нефтепродуктов цеха ЦРП и К и
технологической воды цеха ВиК, объекты очистных сооружений и водоблока;
организованные выбросы дымовых труб технологических печей, трубчатых
реакторов, печей дожига газов окисления, котло-агрегатов котельной,
емкостей хранения битума, горловин люков цистерн на железнодорожной
эстакаде налива битума, помещений насосных; неорганизованные выбросы от
резервуаров с нефтью и нефтепродуктами, эстакад налива нефтепродуктов,
реагентного хозяйства.
Комплекс очистных сооружений, производительностью 1000 м
3
/ч
производственных сточных вод по нефтеловушке, 600 м
3
/ч - по флотаторам,
300 м
3
/ч - по микрофлотаторам, предназначен для получения очищенной
сточной воды для сброса в р. Туапсе (до 300 м
3
/ч) и подачи воды в оборотную
систему ООО «РН-Туапсинский НПЗ» (до 300 м
3
/ч).
- Концентрация активного ила, т/сутки
- Количество осадка, т/сутки
- Концентрация взвешенных веществ, т/сутки
- Концентрация нефтепродуктов, т/сутки
- БПК
полн
, т/сутки
5,12
0,79
1,43
Песколовка
77,05
Н/ловушка
21,00
18,33
5,37
21,00
35,34
7,92
2,24
10,16
18,25
8,17
3,13
Флотационная
установка
3,69
10,37
Аэротенк
0,06
Вторичные
отстойники
0,45
0,06
2,13
2,68
0,36
0,06
0,78
1,39
37
Блок оборотного водоснабжения предназначен для охлаждения
оборотной воды с технологических установок предприятия.
Производительность БОВ по воде составляет 1200 м
3
/ч. Температура
воды до охлаждения составляет от 40 до 45°С, после охлаждения до 30 ºС.
В системах технического водоснабжения промышленного предприятия
используется вода из поверхностных и подземных источников,
восстановленная вода, полученная из сточных вод (производственных,
бытовых, городских, поверхностных). В зависимости от функционального
назначения вода применяется:
в качестве теплоносителя для охлаждения технологического
продукта через стенку, без соприкосновения с ним или для защиты деталей
конструкции агрегатов от разрушения (прогара), или конденсации продукта;
в качестве среды, поглощающей и транспортирующей
механические и растворенные примеси;
для растворения технологических продуктов и реагентов
(технологическая вода).
На предприятии ООО «РН-Туапсинский НПЗ» действует система
оборотного водоснабжения, что позволяет значительно сократить количество
водопотребления и сброса сточных вод в р. Туапсе.
Расход воды в системах оборотного водоснабжения составляет
6246 тыс. м
3
; в системах повторного водоснабжения - 1223,5 тыс. м
3
; отведено
сточных вод в р. Туапсе - 53,6 тыс. м
3
(недостаточно очищенных), что
составляет 4,4% от разрешенного сброса.
Развитие систем замкнутого водоснабжения способствует резкому,
примерно в 25 раз, снижению объемов водопотребления и водоотведения,
однако не исключает сброса в водные объекты сточных вод, загрязненных
выше нормы.
Забор воды из р. Туапсе производится насосной станцией,
расположенной на берегу р. Туапсе. Имеется рыбозащитное сооружение.
Сброс производственных сточных вод от основного производства, в
38
количестве 7504,024 тыс. м
3
/год, 20558,97 м
3
/сут. и вспомогательного
производства, в количестве 19,075 тыс. м
3
/год, 52,26 м
3
/сут, производится на
комплекс очистных сооружений мощностью 24 тыс. м
3
/сут по нефтеловушке,
19,2 тыс. м
3
/сут по микрофлотаторам и пруды доочистки № 1 - 5.
Вода из пруда доочистки № 4 к первой секции пруда № 5 поступает в
системы оборотного водоснабжения предприятия. Сточные воды, прошедшие
систему струйной аэрации пруда № 5, сбрасываются по выпуску диаметром
0,5 м в р. Туапсе [16].
Качественная характеристика сбрасываемых в р. Туапсе вод приведена
в таблице 2.5
Таблица 2.5 - Характеристика сбросов в р. Туапсе ООО «РН-
Туапсинский НПЗ»
Показатели
состава сточных
вод
Фактический
расход
сточных вод,
тыс. м
3
/год.
Фактическая
Концентрация
мг/л
Фактический сброс
г/с
т/год
Взвешенные ве-
щества
53,6
20,19
323,76
1,0842
БПК
ПОЛН
12,83
78,65
0,6890
Азот
аммонийный
0,834
5,11
0,0448
Азот нитритов
0,025
0,15
0,0013
Азот нитратов
0,046
0,28
0,0025
Хлориды
109,7
672,46
5,8909
Сульфаты
105,2
644,88
5,6492
Фосфаты
0,003
0,02
0,0002
Нефтепродукты
1,649
10,11
0,0883
На предприятии ООО «РН-Туапсинский НПЗ» на очистные сооружения
по промышленной канализации сточная вода поступает от различных
установок в общей сумме 980 м
3
/ч.
Количество стоков по видам образования и их характеристика
приведены в таблице 2.6.
39
Таблица 2.6 - Сточные воды, поступающие в промканализацию
Название установки
Количество
стоков, м
3
/ч
Концентрация
нефтепродуктов, мг/л
Атмосферно-
вакуумная
трубчатая установка
АВТ
230
500
Атмосферная
установка АТ-2
75
400
Битумная установка
БУ
5
800
Другие установки
670
1500
Далее сточные воды поступают на очистные сооружения физико-
механической и биологической очистки. Очистные сооружения включают
песколовку, приемный бассейн, нефтеловушку, промежуточный пруд
отстойник №3, флотаторы, промежуточный пруд отстойник №4,
промежуточный пруд отстойник №5, микрофлотаторы. Мощность очистных
сооружений составляет 2628 тыс. м
3
/год.
Сточные воды поступают по промышленным канализационным
системам в камеру, где установлена решетка грубой очистки, на которой
задерживаются загрязнения (палки, тряпки, доски и пр.).
Из камеры с решеткой сточные воды поступают в песколовку, где
происходит улавливание песка и других минеральных примесей, в результате
оседаний на дно крупных взвешенных веществ
Из приемной камеры сточные возы самотеком поступают в
распределительную камеру нефтеловушки. Съем нефтепродукта
производится последовательно в каждой секции, а затем откачивается в
резервуары.
Вода, очищенная на микрофлотаторах поступает в пруд № 5, который
разделен дамбами на четыре секции, для глубокой доочистки. Очищенная
вода, пройдя все секции пруда № 5, сбрасывается в р. Туапсе.
Контроль над промышленными стоками осуществляется лабораторией
предприятия. Отбор проб осуществляется подекадно в точках: до
нефтеловушки, после нефтеловушки, до микрофлотаторов, после
40
микрофлотаторов, на сбросе в реку Туапсе, на расстоянии 200 м выше сброса
и на расстоянии 500 м ниже сброса в р. Туапсе. Концентрации загрязняющих
веществ на каждой стадии очистки приведены в таблице 2.7.
Таблица 2.7 - Концентрации загрязняющих веществ на каждой
стадии очистки
Наименование
составляющего
компонента
Нефтеловушка
Флотатор
Микрофлотатор
до
после
до
после
до
после
рН
7,9-
10,1
7,8-8,7
7,5-8,5
7,2-8,0
ХПК, мг/л
90-248
138-240
80-195
БПК
5
, мг/л
46,0
28,0
Взвешенные
вещества, мг/л
36-48
16-17
6-60
NH
4
+
, мг/л
1,2-2,8
0,42-1,2
0,37-
1,20
0,1-
0,82
NO
3
-
, мг/л
11-1,83
0,01-
0,12
0,05-
0,24
NO
2
-
,
мг/л
0,033-
0,074
0,009-
0,052
0,006
Cl
-
, мг/л
21-200
Нефтепродукты,
мг/л
140-
6000
140-
2000
100-
630
60-
340
28-125
6-94
Сухой остаток,
мг/л
400-
1000
Был произведен отбор проб очищенных сточных вод из пруда №5 (точка
сброса в р. Туапсе) и из наблюдательной скважины. Результаты анализа
показывают, что содержание загрязняющих веществ в сточной воде,
превышает установленные нормативы ПДС для данного предприятия: по
нефтепродуктам - в 71,7 раза, по азоту аммонийному - в 17,9 раза, по БПК - в
5 раза, по сульфатам - в 3,45 раза. Все количество считается сверхлимитным.
Сброс из пруда №5 должен осуществляется после достижения содержания
нефтепродуктов не более 0,023 мг/л. Разрешение на сброс загрязняющих
веществ в р. Туапсе для ООО «РН-Туапсинский НПЗ» представлен таблицей
2.8.
41
Таблица 2.8 - Сравнительный анализ фактического сброса
загрязняющих веществ в р. Туапсе до разработки мероприятия с
нормативами предельно допустимого сброса
Загрязня
ющее
Вещество
ПД
К
р.х.
Фактический
сброс
тыс. м
3
/год
Фактический
расход сточной
воды
Нормативы ПДС
Утвержденный
расход сточной
воды
Факт
.
конц
ентр
ация
Масса
Допуст
имая
конце
нтраци
я
Утвержден
ная масса
мг/дм
3
мг/дм
3
г/час
т/год
тыс.
м
3
/год
мг/дм
3
г/час
т/год
тыс.
м
3
/год
1
2
3
4
5
6
7
8
9
10
Взвешенн
ые
вещества
10
20,1
9
323,
76
1,08
42
53,6
5,75
788
6,9
1200
БПК
полн
3,0
12,8
3
78,6
5
0,68
90
2,5
342
3,0
Нефтепро
дукты
0,05
1,64
9
10,1
1
0,08
83
0,023
3,15
1
0,027
6
Для улучшения качества очистки сточных вод, а также уменьшения
содержания нефтепродуктов и взвешенных веществ, предлагается
усовершенствование системы очистки, дополнив схему современными
аппаратами биохимической очистки. Это способствует не только уменьшению
загрязняющих веществ, но и улучшению качества очистки сточных вод на
физической и биологической стадии очистки.
42
Глава 3. Разработка экологической программы по защите подземных и
поверхностных вод от негативного воздействия ООО «РН-Туапсинский
НПЗ»
3.1 Принципиальная схема усовершенствования технологического
процесса очистки сточных вод
Проектом предусматривается модернизация очистных сооружений
промливневого стока на территории ООО «РН-Туапсинский НПЗ»,
Краснодарский край, г. Туапсе в виде модернизации системы биохимической
очистки сточных вод.
В зоне воздействия проектируемого объекта ООПТ федерального и
регионального значения, а также территории с особым режимом
природопользования отсутствуют.
Генеральный план размещения ООО «РН-Туапсинский НПЗ»
представлен в графической части.
Проектируемые очистные сооружения предназначены для приема
промливневых сточных вод с площадки завода ООО «РН-Туапсинский НПЗ»
на территории ООО «РН-Туапсинский НПЗ», их очистки до нормативных
требований и отвода в водоем.
В систему промливневой канализации завода поступают
производственные стоки, загрязненные взвешенными веществами и
нефтепродуктами, с невысоким солесодержанием (сухой остаток до
1500 мг/л), атмосферные и противопожарные стоки.
Режим работы предприятия: 12-часовая рабочая смена; две смены в
сутки. Режим работы очистных сооружений - круглосуточный,
круглогодичный. Численность обслуживающего персонала составит - не более
12 человек/смена, всего - 21 человек/сутки.
Принятые при проектировании очистных сооружений технологические
решения и оборудование должны обеспечивать очистку сточных вод до
нормативов качества воды водных объектов рыбохозяйственного значения
