Известность технологии. Офсетная печать уже давно известна и
популярна в нашей стране. Цифровая печать пока еще не столь известна и
популярна. Ее возможности, преимущества, недостатки пока не так известны.
Себестоимость печати: при малых тиражах более рентабельна цифровая
печать, причем себестоимость каждого оттиска от тиража практически не
зависит. При больших тиражах преимущество за офсетом. Причем, чем больше
тираж, тем ниже себестоимость каждого оттиска.
Цифровая печать – единственная на данный момент технология,
позволяющая осуществлять персонализацию полиграфической продукции.
Более подробно данный вид печати был описан в параграфе 1.5.
2.3.3. Технологический процесс изготовления фотоальбома
Современные возможности оборудования позволяют изготовить
фотоальбом по различным технологиям. Конструкция любой фотокниги
одинаковая и не зависит от применяемого оборудования. Она состоит из блока,
и обложки (крышки). На страницах блока размещаются фотографии. Различают
две технологии печати: печать на светочувствительной фотобумаге и
полиграфическая печать. Их принципиальные различия видны уже на стадии
получения изображения.
Операции, входящие в типовой технологический процесс изготовления
фотокниги:
Фотопечать разворотов. С помощью современных технологий можно
изготовить оригинальный фотоальбом из настоящих фотографий, которые
отпечатывают в химическом процессе и накатывают на плотную основу.
Соседние страницы-фотографии печатаются одним листом и образуют
разворот. При этом блок фотокниги представляет собой последовательно
наклеенные на основу (пластик или картон) фотографии, образующие
страницы. Такая фотокнига позволяет размещать на всём развороте самые
яркие кадры, так как ее страницы раскрывается на 180 градусов и образуется
60
ровная поверхность, всю площадь которой можно использовать без
ограничений.
Геометрические размеры разворота рассчитываются в соответствии с
размерами самого фотоальбома.
Биговка разворотов. Разворот будущей книги печатают, затем сгибают
пополам. Сгиб может оказаться неровным и не аккуратным, а также красочный
слой фотобумаги может повредиться в месте сгиба. Вследствие чего, очень
вероятно, что эмульсионный слой растрескается. Во избежание этого
применяют процесс бигования, то есть тонкую выпуклую полоску
продавливают специальным инструментом, который называется клише. Биг
совпадет с центром разворота, если в процессе верстки макета центр
определили правильно.
Развороты бигуются по середине, затем сгибаются в месте нанесения
бига и складываются. Последовательность действий при этом изменять нельзя,
чтобы не нарушить порядок сборки разворотов.
Сборка блока. Далее развороты, согнутые пополам, наклеиваются на
плотную основу из пластика или картона. Размеры основы немного больше
страницы (половины разворота). Последовательность сборки следующая:
разворот → основа → разворот → основа и т.д. Если у будущей книги
задуманы форзацы, то сборка начинается и заканчивается форзацами. После
монтажа очередного разворота или основы необходимо фиксировать блок
специальными прижимами.Чтобы обеспечить возможность разворотам
раскрываться на 180 градусов, основу необходимо приклеивать с небольшим
отступом.
Обжим блока. После сборки блок помещают под пресс. Выдержка блока
под прессом достигает 48 часов. За это время картон, впитавший влагу от
нанесённого клея, полностью высыхает без деформаций и короблений.
Специальные пресса встраивают в сушильные камеры, это сокращает время
сушки. Если на основу нанесён термоклей, блок помещается в специальный
термопресс, там происходит процесс спекания. Остывание блока производится
61
под давлением. Велика вероятность слипания разворотов, отпечатанных на
глянцевой бумаге.
Книги, собранные по разным технологиям, имеют большие отличия, не
видимые на первый взгляд. Разница в самих материалах, из которых собирается
блок.
Картон – гигроскопичный материал. Он поглощает водяные пары из
воздуха, поэтому если книгу, собранную на картоне, намочить или поместить в
помещение с высокой влажностью, то книжный блок деформируется
(изогнется). В обычных условиях вероятность такого изгибания достаточно
низкая.
Пластик – искусственный материал не является гигроскопичным
материалом. В связи с этим возникает другая проблема. Фотография,
наклеенная на пластик, является гигроскопичным материалом и продолжает
впитывать и отдавать влагу. Исходя из этого фотография уменьшится или
увеличится в размере, а развороты, на которых наклеена фотография с одной
стороны, будут скручиваться. После нескольких циклов изменения размера, она
отклеивается от пластика. Книга на пластике тяжелее, чем на картоне.
Собранные блоки проклеены марлей в месте сгибов разворотов (корешке), с
выходом на корешковые поля форзацев Это увеличивает прочность книги при
открывании. Тканевый материал стягивает книжный блок, чтобы исключить
появление просвета между разворотами, и не дать книге потерять форму.
Обрезка блока. Готовый блок обрезается по трём сторонам, для
выравнивания страниц. Припуск на обрез составляет примерно 3-5мм. На
торцы страниц напыляется или наклеивается цветная основа для декоративного
оформления обреза. Оформление обреза выполняется на специальном станке,
который полирует и фольгирует торцы книжных блоков. Потом блок
декорируется приклейкой каптала, который придает книге законченный вид.
Изготовление обложки (крышки). Обложка – гибкое бумажное
покрытие, цельное или составное, тем или иным способом (скрепки, термоклей)
крепиться к корешку блока. Переплётная крышка – внешняя оболочка блока.
62
Крышка бывает цельной или составной. Она крепится к книжному блоку с
помощью форзацев или крайних разворотов. Корешок блока не приклеивается к
крышке. При изготовлении простых фото-книг используют мягкую фото-
обложку. Это обычная фотография. Чтоб сделать ее надёжной, наносят
ламинацию или лак. В этом случае процесс обреза блока происходит после
вставки блока в фото-обложку.
Ламинирование фотообложки. Применяется горячее или холодное
ламинирование. При горячем ламинировании применяются плёнки. На одну из
её сторон нанесён слой полимерного клея. Когда плёнка проходит через валы
ламинатора, нагретые до 100 градусов, она приобретает адгезионные свойства.
Лакирование фотообложки. Этот процесс лишён недостатков и
подходит обоим типам ламинирования. Покрытие лаком защищает и повышает
контраст изображения примерно на 10%
Изготовление переплётной крышки. Для изготовления крышки можно
применять более надёжные материалы, сделанные на основе ткани и
искусственной кожи. Крышку собирают на крышкоделательном аппарате
(covermaker). В процессе изготовления твёрдую фотообложку покрывают
фотоизображением.
Установка блока в крышку. Этой операцией завершается процесс сборки
фотокниги. Последовательно приклеиваются форзацы к сторонам крышки.
Следует внимательно следить за точностью во время установки, иначе вся
проделанная работа будет напрасной. Книгу подвергают штриховке чтоб
улучшить раскрываемость и придать прочность.
Штриховка (окатка) рубчика. Тупыми нагретыми ножами наносят
вдавленные рубчики – углублённые линии на лицевой стороне переплётной
крышки по корешковому полю. Блок прессуется под давлением на специальном
штриховальном оборудовании. Это обеспечивает качественную фиксацию
декоративного рельефа.
По итогам исследований для реализации проекта была выбрана
цифровая полиграфическая печать, глянцевая. Для печати разворотов
63
фотоальбома выбрана мелованная матовая фотобумага плотностью 200г/м
2
,
полноцветная 4+0. В фотоальбоме при сборке блока используется листы на

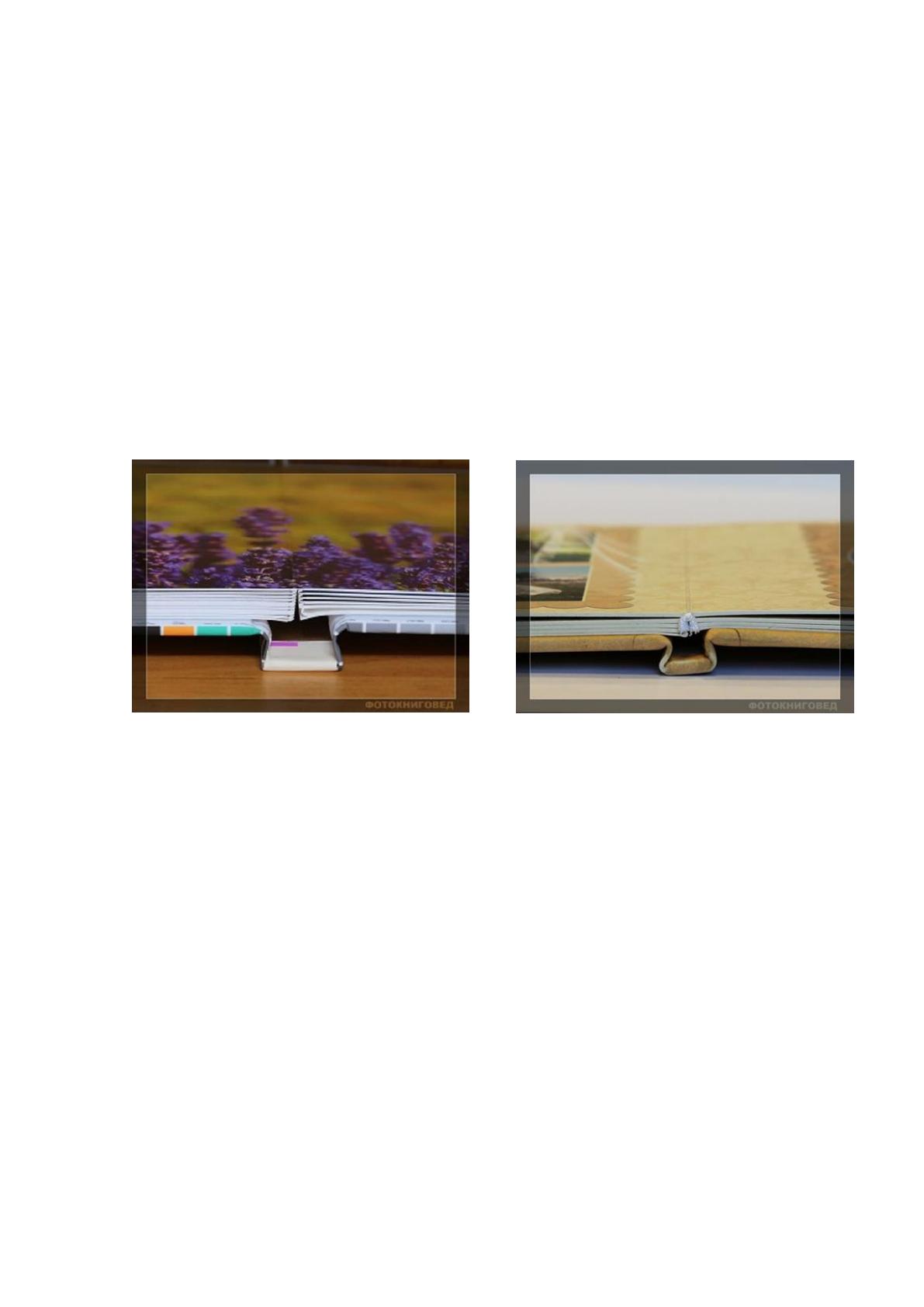

целлюлозно-пластиковой основе. Тип скрепления – lay-flat (или бабочка).
Текстовый блок – это всё содержимое книги. При печати текстовый блок
комплектуется подборкой. Затем к нему приклеивается обложка не только по
корешку, но и с заходом на корешковое поле, для КБС и шитья втачку.
В рассматриваемом проекте обрезной формат блока имеет размер –
60х84/8. В фото-книгах в твердой обложке используется переплетный картон. В
рассматриваемом проекте крышка обложки цельная. Чтоб сделать ее надёжной,
наносят ламинацию. Выбор сделан в пользу холодной ламинации, так как при
таком способе почти нет дефектов. Покрытие лаком обладает защитными
функциями.
Для изготовления переплётной крышки используется переплетный
картон, плотность картона составляет 980 г/м
2
(1,5 мм). В качестве покровного
материала крышки используется фотоизображение.
Использованные в проекте материалы (см. Таблица 5. Карта
используемых материалов).
Таблица 5
Карта используемых материалов
Используемые
материалы
Свойства
Где применяется в дизайн-проекте
Мелованная
матовая
фотобумага
плотность 200г/м
2
,
полноцветная
4+0.
Используется для печати разворотов
фотоальбома
Переплётный
картон
плотность картона
составляет 980
г/м
2
(1,5 мм).
Для изготовления переплётной крышки
фотоальбома.
Листы на
целлюлозно-
пластиковой
основе
1 мм
Используется при сборке блока
фотоальбома
Плёнка
матовая
Припресовывается к обложке на стадии
послепечатной обработки. Делает
обложку более эстетичной и практичной.
Затем была составлена технологическая карта по изготовлению
продукции, описывающая процессы изготовления: физические, химические,
64
конструктивные, экологические и эстетические свойства (см. Приложение 12.
Таблица 6. Технологическая карта).
Средствами измерения для технологического процесса изготовления
продукции стали ГОСТы, а также модульные сетки, при помощи которых вёлся
расчёт для определения наилучшего размещения объектов в фотоальбоме.
При разработке макета дизайн-проекта были выбраны модульные сетки
для простоты и скорости расчёта расположения всех элементов на страницах
[37].
Полиграфические процессы – это вид промышленного производства,
который должен подчиняться определённой системе правил и ограничений.
Существует целый ряд технической документации, регламентирующей данную
деятельность.
Был произведён подбор нормативных документов для полиграфического
процесса (см. Приложение 13. Таблица 7. Подбор нормативных документов для
полиграфического процесса).
От подбора нормативной документации зависит качество готовой
продукции по её назначению, требованиям эксплуатации, эстетическим и
техническим требованиям, а также требованиям безопасности и здоровья
человека и окружающей среды. Проверкой этих показателей, обычно,
занимается технолог.
Грамотно подобранная документация помогает исполнителю
осуществлять авторский надзор за реализацией художественно-
конструкторских решений данного проекта при изготовлении и доводке
опытных образцов данного, разрабатываемого, вида продукции.
Проанализировав все нормативные документы, были выявлены
основные требования стандартизации и сертификации к продукции подобного
типа. В первую очередь был определен вид издания по целевому назначению.
Разрабатываемый проект является оригинальным изданием.
65
2.3.4. Контроль качества печатной продукции
Работу по контролю качества печатной продукции, как правило,
выполняет технолог. Контроль проводится по основным показателям качества
визуально (субъективно) или с использованием специальных приборов
(объективно), в статических или динамических условиях технологического
процесса технология полиграфии [16]. Контроль процесса изготовления
цифровых файлов, растровых цветоделений, пробных и тиражных оттисков.
Показатели качества используются для оценки и сопоставления их
значений на пробном и тиражном оттисках. Качество печати зависит от
стабильности печатного процесса. На практике стабильный процесс считается
неосуществимым, поэтому контроль качества происходит на протяжении
печати всего тиража.
Основные показатели качества:
Оптическая плотность – нормированная величина. Основным
требованием является сохранение оптической плотности при печатании тиража;
Совмещение отдельных красок (CMYK или же pantone),
определяется по специальным меткам или по шкалам, расположенным на
оттиске;
Четкость воспроизведения можно определить с помощью
микроскопа. Характеризуется определением оптической плотности;
Растискивание – увеличение площади печатного элемента,
находящегося на оттиске, относительно его площади, предусмотренное
оригинал-макетом. Определяется расчетным путем. Площадь печатных
элементов на оттиске не должна превышать их площади на печатной форме;
Равномерное распределение краски на оттиске, определяется
денситометром. Чем выше равномерность, тем точнее сама печать и тем точнее
передаются детали.
Показатели качества используются для оценки и сопоставления их
значений, как на пробном оттиске, так и на тиражном оттиске.
66
Визуализация. Следующий этап – это создание фотореалистичной
модели готового дизайн-проекта (см. Приложение 14. Рисунок 38.
Фотореалистичная модель готового проекта). Здесь представлен готовый
проект, выполненный в материале. На изображении показаны обложка и
развороты альбома. Визуализация показывает, что данный проект
соответствует брифу поставленным задачам.
Вывод по второй главе
В этой главе разработано внешнее оформление дизайн-проекта по
модульным сеткам и внутреннее оформление альбома. А также произведен
расчёт полосы набора. Подробно описан и обоснован выбор проектного
решения.
Были приведены примеры и описан процесс работы над созданием
иллюстраций. После была осуществлена вёрстка.
Описаны все этапы полиграфического процесса: допечатная подготовка,
печать и после-печатная обработка. Описаны все основные процессы работы с
многополосными изданиями. Описаны технические средства и инструменты,
использованные в процессе работы над дизайн-проектом: технические средства
и программное обеспечение. Осуществлён процесс создания готового продукта
(эталонного образца) в материале. Так же проведен контроль качества за
реализацией художественно-конструкторских решений и заполнен журнал
авторского надзора. Было осуществлено создание фотореалистичного дизайн-
проекта с описанием.
67
3. ТЕХНОЛОГО-ЭКОНОМИЧЕСКИЙ ЭТАП
3.1. Технология реализации готового дизайн проекта
Создание фотоальбома – это творческий процесс, включающий в себя
оформление книжной обложки, разработку дизайна фото-книги и ее печать.
Существует много альтернативных названий выбранного переплета для
фотоальбома, например – фото-книга lay-flat (или бабочка) (см. Рисунок 3.1.
Переплёт lay-flat или бабочка). Фотоальбомы такого типа похожи на старые
альбомы для вклеивания фотографий своими жесткими, широко
распахивающимися листами.
Рисунок 3. 1. Переплёт lay-flat или бабочка
Внутренний жесткий блок в твердой персональной фотообложке. Он
организован цельными разворотами, поэтому книга раскрывается на 180
градусов. Раскрываясь, таким образом, развороты в фотоальбоме, становятся
совершенно плоскими.
Каждый разворот – это один лист с напечатанным изображением.
Листы складываются пополам изображением внутрь и в таком состоянии
склеиваются друг с другом незапечатанными сторонами. Когда все листы
оказываются поочередно склеенными друг с другом, они образуют блок
страниц фотоальбома, который своей верхней и нижней стороной вклеивается в
обложку.
68
Склеивание листов непосредственно друг с другом – наиболее
экономичный способ изготовления альбомов, если производство допускает
такую технологию.
Листы при сборке могут прокладываться самоклеящимся пластиком.
Помимо того, что так работать проще, чем с жидким клеем, пластик
обеспечивает большую жесткость листов альбома и сохранность их формы на
долгие годы.
Развороты книги представляют собой фотографии, накатанные на
плотную основу. Толщина основы разворота моей фото-книги составляет 1 мм.
Блок с разворотами переплетается и оформляется в книжную фото-обложку.
Каждая обложка персонализирована. Фото-обложка будет сплошная.
Фотографии склеиваются между собой «рубашкой» через специальную
прослойку. Применяется особенная разработка: целлюлозно-пластиковую
основу. Этот материал прошел все тесты на износ. Он имеет белоснежный срез
(как у картона) и устойчивость к влаге (как пластик).
Целлюлозно-пластиковая основа – оптимальное решение для
изготовления фото-книг по классической технологии. Такая основа,
предотвращает деформацию листов (волнистость) при изменении влажности в
помещении. Эта очень важная особенность помогает навсегда сохранить
ровный блок. Обладает прекрасной упругостью и плотностью.
Эта технология тестировалась, изменялась и налаживалась долгое время.
Проект фотоальбома будет представлен в твердой книжной обложке,
которая представляет собой переплетный картон, покрытый бумагой с
напечатанным на ней изображением. Это полноцветное изображение,
изготовленное по макету, утвержденному в процессе работы над дизайн-
проектом, защищенное сверху ламинатом.
На рынке полиграфической продукции представлен огромный выбор
фото-книг. Очень широко распространены так называемые фотокниги «под
ключ». От заказчика требуется только предоставить фотографии в электронном
виде и через несколько дней забрать фото-книгу в готовом виде.
