12
обработки данных и позволяет преобразовывать ценную информацию в
знания и решения на основе анализа собранных данных. В БД SQL Server
2008 можно хранить любую структурированную информацию,
полуструктурированную или неструктурированную информацию, такую
например, как изображения и мультимедиа из самых разнородных
источников данных. SQL Server 2008 предлагает большой набор
интегрированных служб, которые расширяют возможности обработки,
позволяющий составлять запросы, выполнять поиск, проводить
синхронизацию, а также формировать отчеты и анализировать данные.
Сотрудники, которые отвечают за сбор и анализ информации, могут
работать с данными, пользуясь привычными приложениями, например
программами Microsoft Office 2003.
SQL Server 2008 выпускается в двух основных редакциях Standard и
Enterprise. На основе последней создана также редакция для разработчиков
Developer Edition, лицензия на которую позволяет разрабатывать и
тестировать системы и приложения.
Enterprise-версия системы SQL Server 2008 представляет собой
комплексную платформу, которая обладает значительной
масштабируемостью, возможностью создавать громадные хранилища
данных, продвинутыми средствами анализа и усиленной безопасностью,
что позволяет использовать ее как основу для критически важных бизнес-
приложений. Редакцию Microsoft SQL Server 2008 Enterprise
характеризуют: производительность и масштабируемость, высокий
уровень доступности, управляемость, безопасность, бизнес-аналитика.
Редакция Microsoft SQL Server 2008 Standard – это законченная
платформа для управления данными и выполнения операций бизнес-
аналитики. Данная платформа демонстрирует лучшие в своем классе
показатели простоты использования и степени управляемости ключевых
13
бизнес-приложений. SQL Server 2008 Standard предлагает следующие
преимущества: управляемость, простота использования, создание отчетов
и аналитика.
Microsoft SQL Server 2008 повышает производительность труда
разработчиков, позволяет легко создавать надежные решения БД нового
поколения, что достигается за счет мощного языка программирования T-
SQL и богатого набора типов данных:

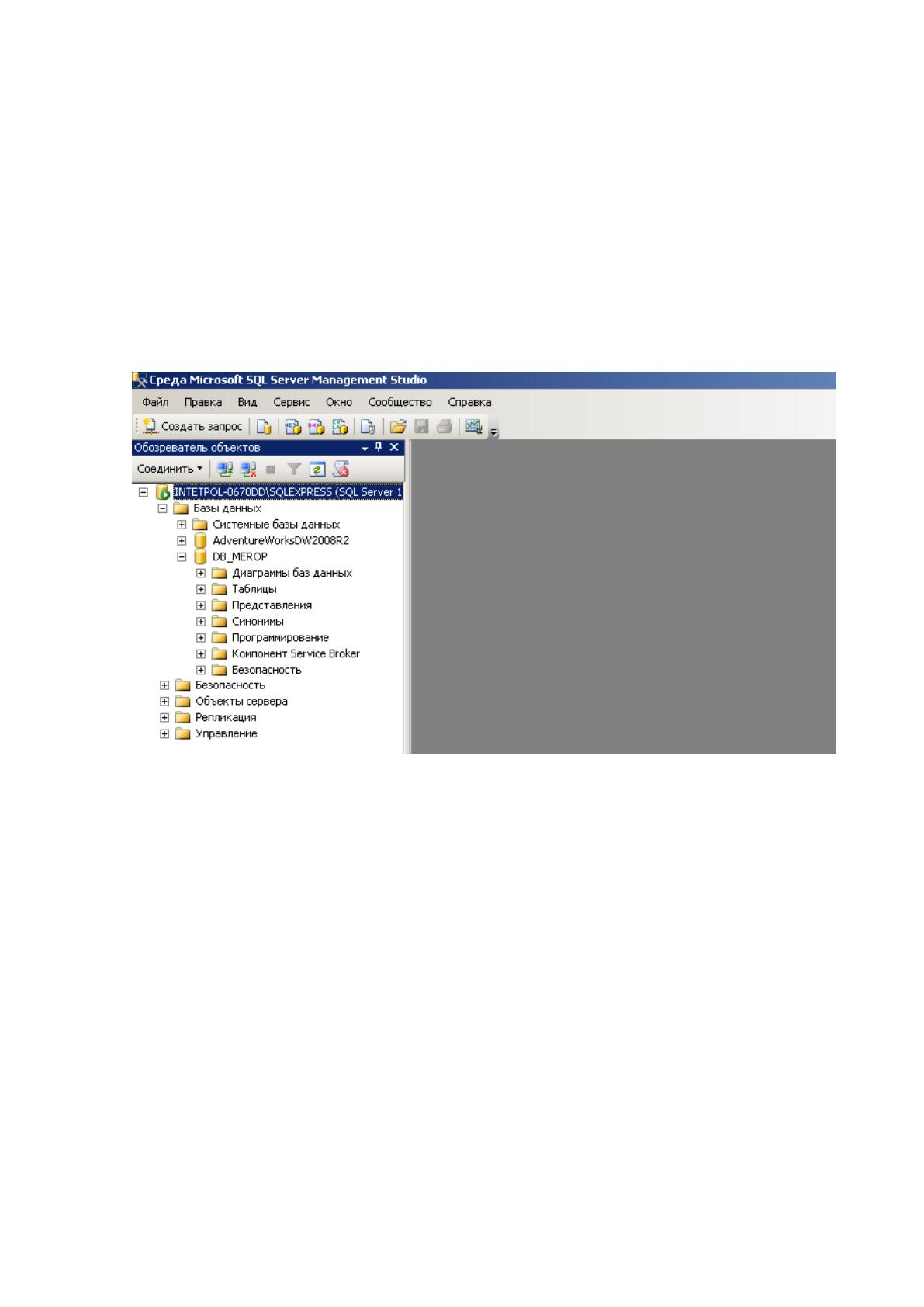

Рис. 2 – Интерфейс среды MS SQL Server 2008
Embarcadero Delphi – это интегрированная среда
разработки приложений для ОС Windows, Mac OS, iOS и Android на
языке Delphi. Embarcadero Delphi является частью пакета Embarcadero
RAD Studio и поставляется в пяти редакциях: Starter, Enterprise,
Professional, Ultimate и Architect.
Среда разработки Delphi является одним из популярнейших
инструментов разработки прикладных программ. Она поддерживает так
называемую быструю разработку, основанную на технологии визуального
проектирования и событийного программирования, суть которой состоит в
том, что среда разработки берет на себя большую часть рутины, оставляя
14
программисту работу по созданию диалоговых окон (визуальное
проектирование) и процедур обработки событий (событийное
программирование).
Версия Delphi XE была выпущена 30 августа 2010. Данная версия
предлагает следующие ранее не предусмотренные возможности:
Интеграция Subversion.
Новые возможности VCL и RTL.
Обновление DataSnap, в частности по части поддержки новых
версий СУБД.
Обновление средств моделирования, поддержка диаграмм
последовательностей.
Новые возможности для расширения IDE, обновленный Open Tools
API.
Delphi XE существует в трех вариантах: Professional, Enterprise и
Architect. Каждый комплект включает набор средств и компонентов,
обеспечивающих разработку высокоэффективных приложений различного
назначения, в том числе работы с БД Blackfish SQL, InterBase, MySQL,
Firebird, Microsoft SQL Server, Oracle и др.
Среда Delphi XE доступна как отдельный инструмент разработки, а
также как элемент Embarcadero RAD Studio XE. Delphi XE может работать
в среде ОС Microsoft Windows XP Home или Professional (SP2 или SP3),
Windows Vista SP2, Windows Server 2003 (SP1) или 2008, а также в
Windows 7.
Особых требований, по современным меркам, к ресурсам ЭВМ среда
не предъявляет: процессор должен быть класса Intel Pentium (или
совместимый) с частотой 1,4 ГГц (рекомендуется 2 ГГц и выше), 1 Гбайт
оперативной памяти (рекомендуется 2 Гбайт и больше), 3,75 Гбайт
15
свободного места на жестком диске (в том числе 750 Мбайт для Microsoft
.NET Framework и Microsoft .NET SDK).
Интерфейс среды разработки представлен на рис. 3.

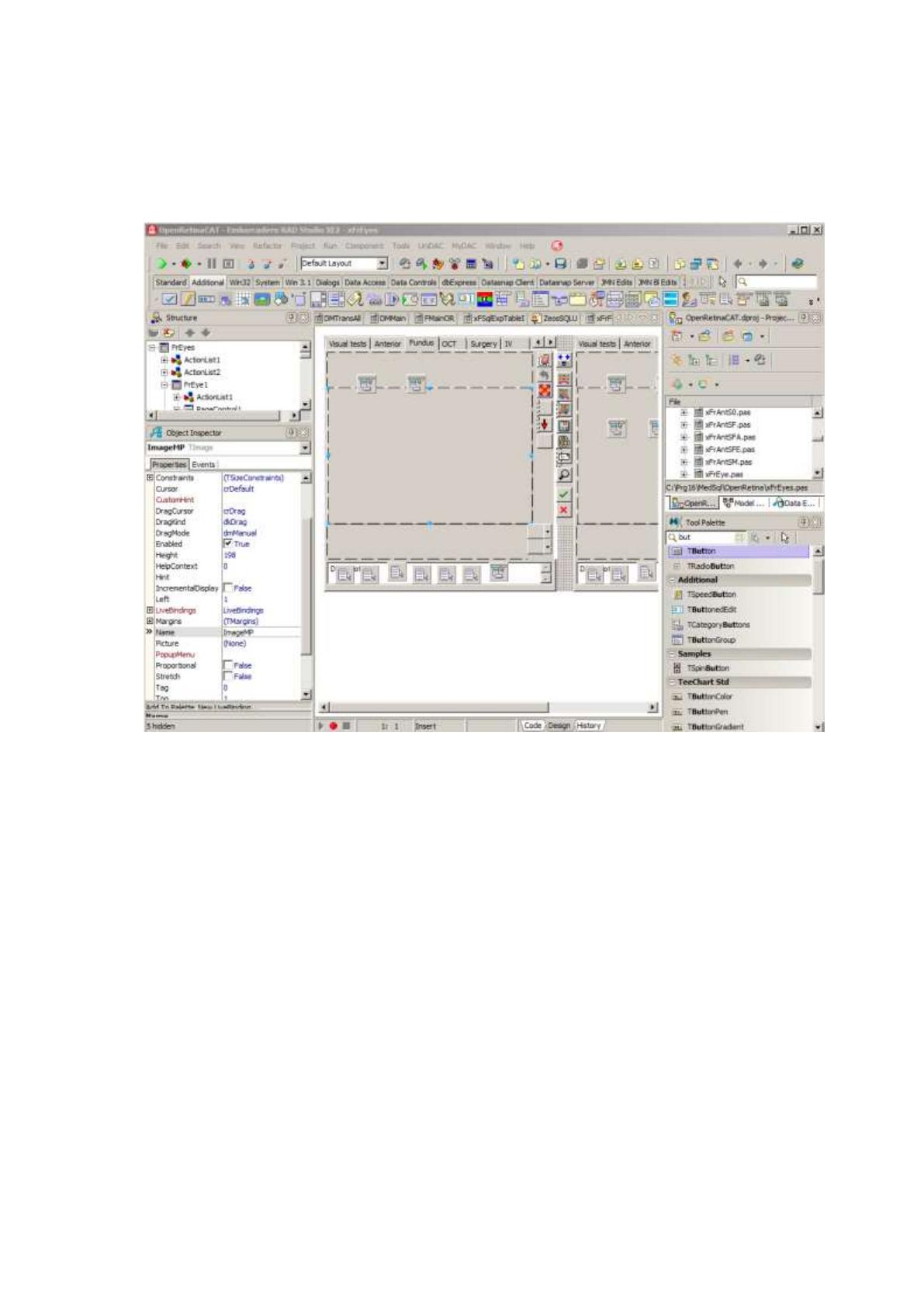

Рис. 3 – Интерфейс среды Delphi XE
CASE-средство BPwin является мощным инструментом
моделирования, используемым для анализа, документирования, а также
реорганизации сложных бизнес-процессов.
Модель, создаваемая средствами BPwin, позволяет четко
документировать различные аспекты деятельности организации, а именно,
действия, которые необходимо предпринять, способы их осуществления,
требующиеся ресурсы и т.д. Таким образом, имеется возможность
формирования целостной картины деятельности организации – от моделей
организации работы в небольших отделах до сложных иерархических
структур. Необходимо отметить, что при разработке или покупке ПО
16
модели бизнес-процессов выступают замечательным средством
документирования потребностей, при этом помогая обеспечивать высокую
эффективность инвестиций в сферу информационных технологий (ИТ).
Кроме того, BPwin является мощным средством моделирования бизнес-
процессов при создании информационных систем.
Модели BPwin являются основой для осмысления бизнес-процессов
и оценки влияния тех или иных событий на протекание бизнес-процессов,
а также позволяют описать взаимодействие процессов и потоков
информации в организации.
BPwin дает возможность пользователю сделать работу более
продуктивной. Интерфейс BPwin, который выполнен в стиле «проводника»
облегчает навигацию и редактирование сложных процессов с
иерархической структурой.
Программа BPwin позволяет:
обеспечивать эффективность операций, рассматривая текущие
бизнес-процессы через мощные инструменты моделирования;
совершенствовать ведение бизнес-процессов, формулируя и
определяя альтернативные реакции на внешние воздействия;
быстро исключить непродуктивные операции.
BPwin включает три стандартные методологии:
IDEF0 (функциональное моделирование);
DFD (моделирование потоков данных);
IDEF3 (моделирование потоков работ).
Методология IDEF0 предписывает построение иерархической
системы диаграмм: контекстная диаграмма системы и диаграммы
декомпозиции. После создания контекстной диаграммы проводится
функциональная декомпозиция, т.е. система разбивается на подсистемы и
каждая подсистема описывается отдельно (диаграммы декомпозиции).
17
Затем каждая подсистема, при необходимости, разбивается на более
мелкие и так далее до достижения нужной степени подробности. В
результате такого разбиения, каждый фрагмент системы изображается на
отдельной диаграмме декомпозиции.
Диаграммы потоков данных (DFD) используются для описания
движения документов и обработки информации как дополнение к IDEF0. В
отличие от IDEF0, где система рассматривается как взаимосвязанные
работы, стрелки в DFD показывают лишь то, как объекты (включая
данные) движутся от одной работы к другой. DFD отражает
функциональные зависимости значений, вычисляемых в системе, включая
входные значения, выходные значения и внутренние хранилища данных.
DFD – это граф, на котором показано движение значений данных от их
источников через преобразующие их процессы к их потребителям в других
объектах.
Данные методологии уникальны, каждая из них может быть
выполнена отдельно средствами BPwin, однако в совокупности они дают
аналитику полную картину предметной области заказчика.
К основным возможностям BPwin относятся:
поддержка трех стандартных нотаций: IDEF0 (функциональное
моделирование), DFD (моделирование потоков данных) и IDEF3
(моделирование потоков работ);
оптимизирование процедур в компании;
поддержка методов расчета себестоимости по объему
хозяйственной деятельности (функционально-стоимостной
анализ, ABC);
облегчение сертификации на соответствие стандартам качества
ISO9000;
18
интеграция с ERwin (моделирование БД), Paradigm Plus
(моделирование компонентов ПО) и др.;
интеграция со средством имитационного моделирования Arena;
наличие собственного генератора отчетов;
эффективное манипулирование моделями: сливание и
расщепление моделей;
наличие широкого набора средств документирования моделей и
проектов.

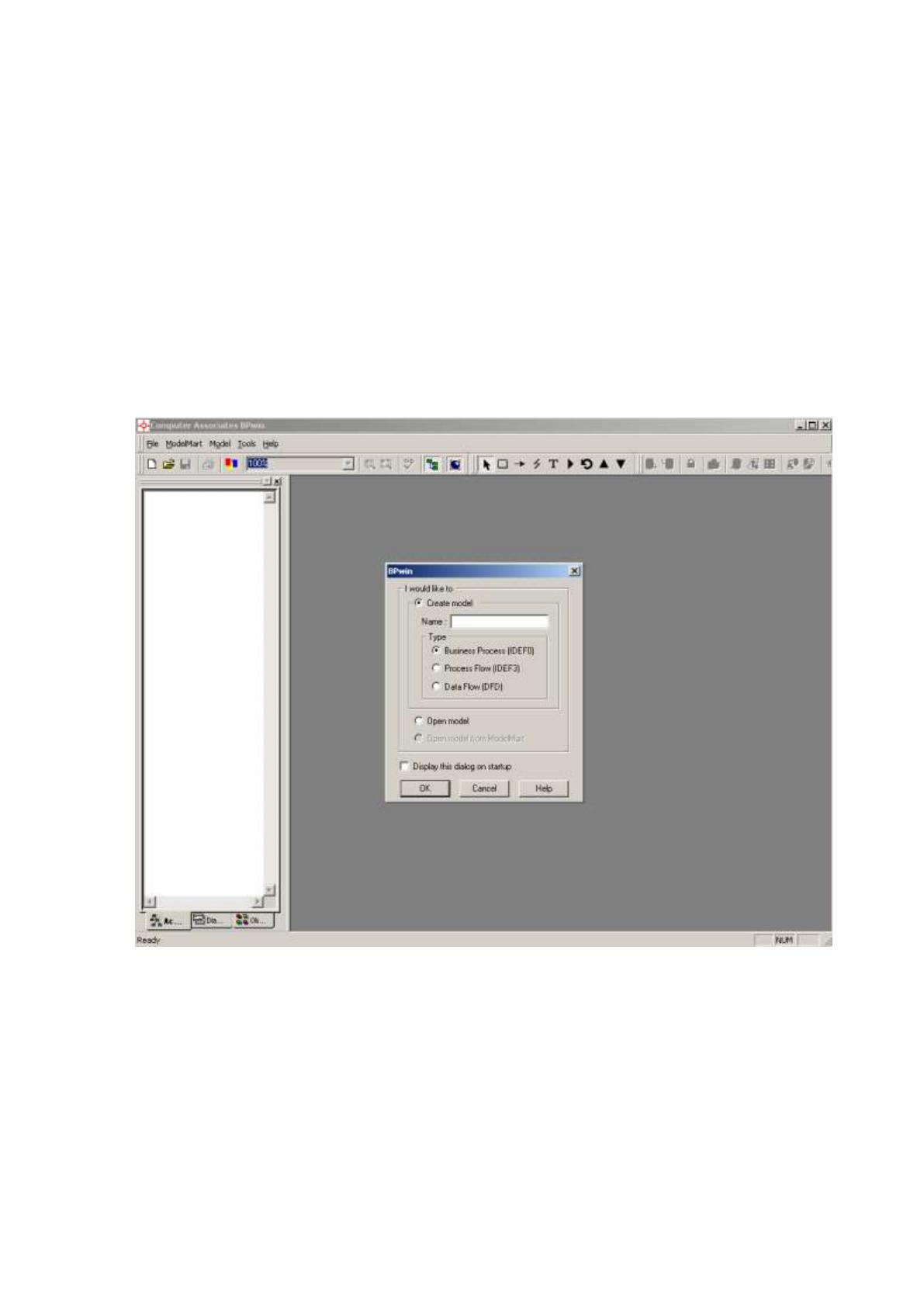

Рис. 4 – Интерфейс программы BPWin
ERWin – это одно из CASE-средств, которые позволяют
проектировать модели данных. Основным предназначением ERWin
является моделирование данных. С помощью ERWin можно создавать
логическую и физическую (предназначена для создания базы данных ИС)
модели данных.
19
Модели данных помогают выполнить визуализацию структуры
данных, при этом обеспечивается эффективный процесс организации,
управления и администрирования таких аспектов деятельности
предприятия/организации, как уровень сложности данных, технологий БД
и среды развертывания.
Продукт ERwin предназначен для всех предприятий/организаций,
которые разрабатывают и используют БД, для администраторов БД,
проектировщиков БД, системных аналитиков, разработчиков и
руководителей проектов. ERwin обеспечивает управление данными в
процессе корпоративных изменений.
ERwin позволяет наглядно отобразить сложные структуры данных.
Графическая среда ERwin, удобная в использовании, упрощает разработку
БД и позволяет автоматизировать множество трудоемких задач. При этом
использование ERwin позволяет уменьшить сроки создания
высококачественных и высокопроизводительных БД и хранилищ данных.
Применение ERwin позволяет улучшить коммуникацию организации,
обеспечивать совместную работу разработчиков и администраторов БД,
многократное использование одной и той же модели, а также наглядное
представление активов данных в удобном для обслуживания и понимания
формате.
Программа «ERwin data modeler» предназначена для моделирования
данных. Основным предназначением «ERwin data modeler» является
моделирование данных, позволяет создавать модели данных высокого
уровня, генерировать схемы базы данных, выполнять в автоматическом
режиме преобразование моделей высокого уровня в модели низкого
уровня, генерировать описание данных на уровне программного кода.
20
Стандартами моделирования в «ERwin data modeler» являются
стандарты IDEF1X и IE, которые основаны на диаграммах «сущность-
связь».
Модели данных, создаваемые средствами «ERwin data modeler»,
делятся на две категории:
Логическая модель: предназначена для представления элементов в
терминах бизнес-процессов, применяются диаграмма «сущность-
связь», «K-B модель» (модель, которая основана на ключах) и «FA-
модель» (полностью определенная модель).
Физическая модель: предназначена для создания БД ИС,
обеспечивает перевод понятий бизнес-процессов на уровень
понятий ИТ (трансформационная модель, схематичная модель БД).

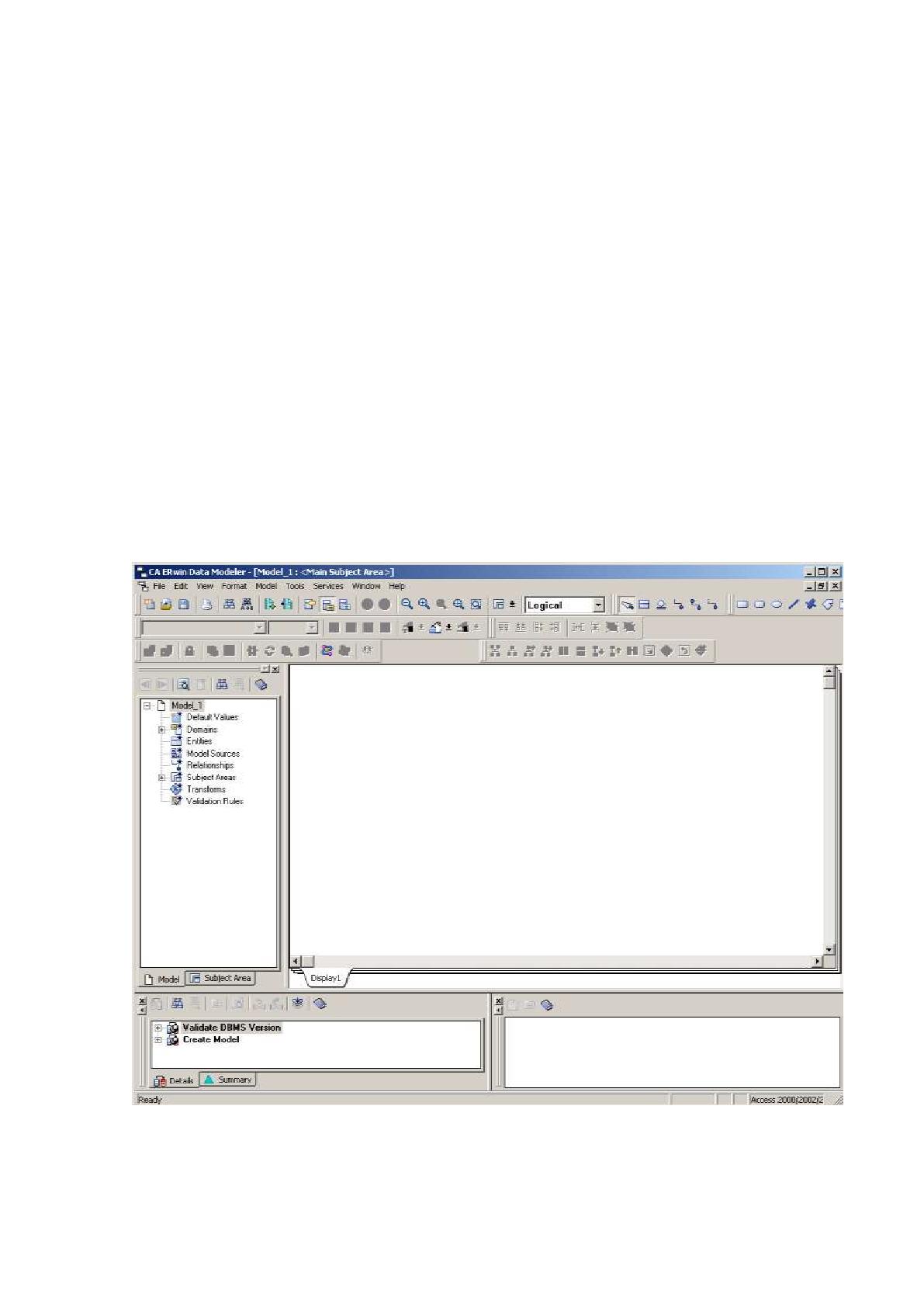

Рис. 5 – Интерфейс программы ERWin
21
Выводы по главе I
В рамках выполнения выпускной квалификационной работы
рассматривается коммерческая организация ООО «Апельтайм», которая
преследует в качестве основной цели своей предпринимательской
деятельности извлечение прибыли от организации и проведения
различных мероприятий.
Специалистом, курирующим работу в данном направлении, является
специалист по мероприятиям из организационно-массового отдела.
Специалист по мероприятиям для внутреннего учета ведет информацию
обо всех мероприятиях, проводимых организацией, кроме того регулярно
формирует отчеты о проведенных мероприятиях и проводит
статистический анализ. Кроме самих мероприятий фиксируется также
информация о заказчиках данных мероприятий.
Ручной учет данных в данной области приводит к накоплению
больших объемов информации, что влечет сложности ее обработки и
возникновение различных ошибок. В результате чего было принято
решение о необходимости автоматизации процесса работы с
мероприятиями и разработки АСУ «Мероприятия».
Разрабатываемая система должна поддерживать
ввод/редактирование/просмотр/удаление информации, а также
формирование отчетов и статистики.
Для проектирования и разработки АСУ «Мероприятия» были
выдраны следующие средства: СУБД Microsoft SQL Server 2008, среда
разработки Embarcadero Delphi XE, CASE-средства BPwin 4.0 и ERwin 7.3
(Data Modeller).
