ОГЛАВЛЕНИЕ
ВВЕДЕНИЕ………………………………………………………………….…4
Глава 1. Состав и структура систем контроля и управления доступом……7
1.1. Основные элементы СКУД………………………………………………..8
1.2. Принципы работы СКУД………………………………………………...21
Глава 2. Системы контроля и управления доступом и их роль в
обеспечении безопасности предприятия……………………………………26
2.1. Виды СКУД и их назначение……………………………………………26
2.2. Организация пропускного режима……………………………………36
2.3. Интеграция СКУД с различными охранными системами…………….41
2.4. Единое информационное пространство предприятия…………………44
Глава 3. Актуальные проблемы и методы их решения в системе контроля и
управления доступом на исследуемом объекте……………………………..47
3.1. Общее состояние СКУД на объекте……………………………………47
3.2. Организационная структура компании…………………………………50
3.3. Построение информационной модели контрольно-пропускной
системы……………………………………………………………………….52
3.4. Ошибка монтажа и проектирования СКУД……………………………59
3.5. Карты доступа – брешь в безопасности………………………………62
3.6. Интерфейс передачи данных……………………………………………63
ЗАКЛЮЧЕНИЕ………………………………………………………………68
3
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ………………………….71
4
ВВЕДЕНИЕ
Системы контроля и управления доступом - (СКУД) надолго укрепили
свои позиции в списке систем безопасности, востребованных на рынке[40].
Вместе с ОПС и системами видеонаблюдения они образуют общую базу
для интеграции в единый комплекс систем безопасности зданий и
сооружений. По последним оценкам рынка, интерес к СКУД неуклонно
растет. На сегодняшний день, темпы роста продажи оборудования для
СКУД составляют около 18%, в то время как остальных систем охраны
порядка 9%.
К концу XX века на рынке систем обеспечения безопасности появилось
большое количество разнообразных систем контроля и управления
доступом. ГОСТ 51241-08, дает определение СКУД, как: «Система
контроля и управления доступом (СКУД) - совокупность средств контроля
и управления, обладающих технической, информационной, программной и
эксплуатационной совместимостью». Под контролем и управлением
доступом в ГОСТ 51241-08 понимается следующее: «комплекс
мероприятий, направленных на ограничение и санкционирование доступа
людей, транспорта и других объектов в (из) помещения, здания, зоны и
территории»[2].
Вышеназванный Государственный стандарт дает слишком общее
определение СКУД. Оно не подразумевает разделения по специфическим
характеристикам различных систем. По способу реализации их можно
разделить на две группы: это контроллерные и программные СКУД.
Использование СКУД позволяет:
• закрыть несанкционированный доступ на территорию охраняемого
объекта или в отдельные зоны внутри него;
5
• наблюдать за временными перемещениями работников и
посетителей внутри объекта;
• вести учет рабочего времени каждого сотрудника с возможностью
генерации отчетов;
• реализовывать возможность временного и персонального контроля,
за состоянием внутренних помещений объекта.
СКУД позволяет значительно снизить нагрузку на охранников
предприятия или офиса, что положительно сказывается на эффективности
работы службы охраны предприятия. Сотруднику охраны больше не
придется заниматься рутинной работой по идентификации. С таким
оборудованием охранник получает возможность исполнять свои прямые
обязанности.
Ниже предлагается рассмотреть основные отличия СКУД и
убедиться, что при выборе системы, следует обратить особое внимание на
способ её реализации.
При этом цели, для достижения которых и предназначены данные
системы, по-прежнему общие. Предназначение любой из СКУД
автоматически принимать решение о пропуске тех лиц, кому это
положено, и запрете для тех, кому это воспрещается, тем самым
осуществляя контроль перемещений сотрудников и гостей по территории
предприятия. СКУД дает возможность непрерывно контролировать
ситуацию, обеспечивая порядок и безопасность персонала и гостей. Кроме
того, СКУД дает возможность контролировать дисциплину, учет рабочего
времени персонала и значительное количество других полезных функций
Актуальность темы исследования:
Проблема создания правильно функционирующей системы контроля
и управления доступом – одна из наиболее актуальных проблем
безопасности. СКУД – это интенсивно развивающееся направление в
6
сфере обеспечения безопасности. Система должна обеспечивать решение
следующих задач:
- безопасности на охраняемом объекте круглосуточно, тогда как системы
охранной сигнализации функционируют, в основном, в нерабочее время;
- предоставления сотрудникам, обладающими необходимыми уровнями
доступа, возможность перемещаться по зданию или территории
предприятия без помех;
- возможности вести учет рабочего времени;
- оперативно определять местонахождение работника;
Объектом исследования является АО «НПП»Пульсар»
Цель работы:
Разработка информационной системы контроля и управления доступом на
АО «НПП»Пульсар»
Задачи работы:
а) рассмотреть основные элементы СКУД;
б) рассмотреть принципы работы СКУД;
в) провести анализ различных систем СКУД;
г) провести анализ состояния СКУД на АО «НПП»Пульсар»;
д) выработать рекомендации по особенностям построения
информационной модели СКУД на предприятии.
Ожидаемые результаты работы:
Проведенный обзор различных видов СКУД и анализ их
эффективности позволит выбрать требуемые характеристики элементов
системы (выбор считывателей, контроллеров, длина кабеля, возможность
расширения и интеграции с другими системами безопасности, управление
СКУД, надежность) и разработать информационную систему СКУД на АО
«НПП» Пульсар».
7
Глава 1. Состав и структура систем контроля и управления
доступом
На протяжении всей истории человечества забота о безопасности
была одним из важнейших вопросов. Человеку всегда хотелось
обезопасить себя от постоянных угроз, приводившее к поиску различных
систем обеспечения собственной безопасности. Раньше это были пещеры,
затем крепости, в которых человек мог спрятаться от врага и стихийных
бедствий. В настоящее время это здания окруженные заборами и
компьютерными системами безопасности.
Даже на заре цивилизации люди понимали, что лучше позаботиться
о своей защите заранее. Обладая различными знаниями о разного рода
опасностях человек имел возможность прогнозировать их в будущем и мог
лучше приготовиться к проявлению различных невзгод.
Не секрет, что развитию систем безопасности поспособствовали
многочисленные воины и грабежи. Данные угрозы поспособствовали
зарождению городов и империй. К примеру, города (огороженные
поселения) возникли по причине защиты от набегов завоевателей.
Особенности строения жилищ обуславливались необходимостью защиты
от врагов и природных стихий. Выбор места при строительстве поселения
зависел от наличия близлежащих рек, гор, лесов.
Главная цель систем безопасности это гарантия защиты
материальных, финансовых, информационных ценностей от внешних и
внутренних угроз.
Вначале 90 –х годов ХХ века стартовало массовое оснащение
предприятий всех видов собственности системами противопожарной
8
безопасности. Причина банальна – требование нормативных документов.
Без таких систем безопасности ни одно предприятие не допускалось к
работе.
Во второй половине 90-х годов ХХ века произошло повсеместное
внедрение систем пожарной сигнализации. Одновременно с этим пришло
осознание, что на предприятиях участились случаи воровства. Навесные
замки и вахтеры уже не являются панацеей от злоумышленников, т.к. ни
человек, ни замок не в состоянии обеспечить полную безопасность и
сохранность имущества.
Началась эпоха охранной сигнализации. Сигнал тревоги
подключался к посту охраны, либо на пульт вневедомственной охраны или
на пульт ЧОП.
Вахтеров постепенно сменили лицензированные охранники. Это
пришлось на время расцвета систем охранного видеонаблюдения и систем
контроля и управления доступом (СКУД). Фактически СКУД выполняет
главное правило безопасности - всегда закрытые двери[1].
Приходит понимание, что безопасность должна быть системной.
1.1. Основные элементы СКУД
Главным управляющим блоком систем контроля и управления
доступом (СКУД) является контроллер.
Контроллер СКУД это электронное устройство, которое
предназначается для управления исполнительными устройствами СКУД
[25]. Принцип его работы - «событие ˃ решение ˃ команда» (рисунок 1).
9

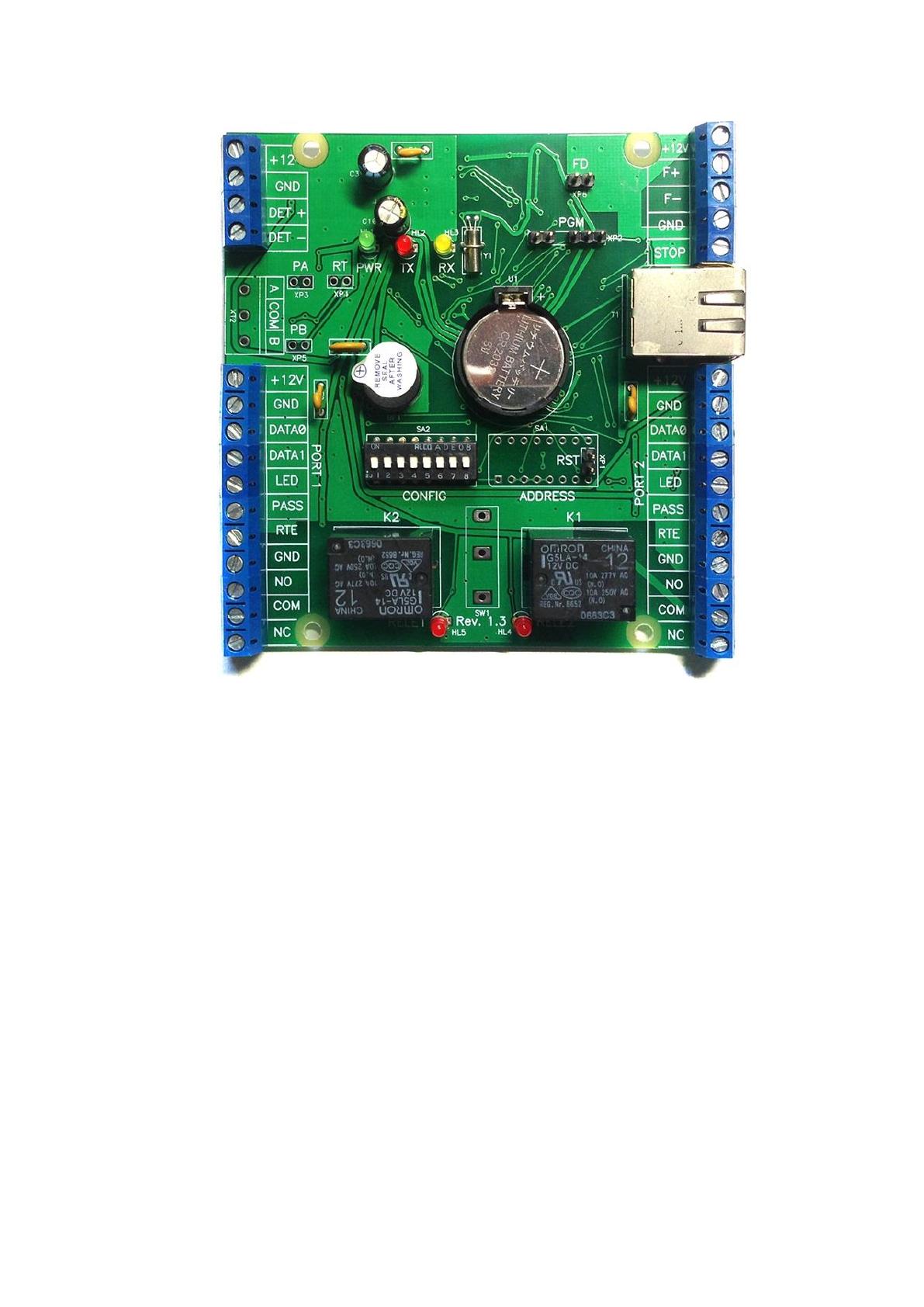

Рисунок 1- Контроллер
Событием для контроллера является внешняя информация, как то
код карты, сигнал об открытии двери или нажатие кнопки.
Принятие решения происходит на основе параметров события (кто,
где и когда приложил карту), базовой информации о субъекте
(разрешенные и запрещенные для прохода зоны и помещения, временные
интервалы) и программных алгоритмов. В свою очередь на выходе система
принимает решение и формирует команду (или команды), тем самым
разрешает или запрещает исполнение.
Команда – это сигнал на включение управляющего исполнительным
устройством реле. При этом напряжение с запирающего устройства
снимается (либо подается – в зависимости от типа замка, шлагбаума или
турникета). Одновременно могут выполняться и дополнительные
10
команды, такие как включение нескольких реле, звуковая или световая
индикация, запись решения в свою собственную базу данных или
передача его внешней программе.
Очень часто решение принимается не непосредственно
контроллером, а программным обеспечением управляющим СКУД. В
таком случае контроллер становится ретранслятором (контроллер 2-го
порядка) и передает события на сервер СКУД (или мастер-контроллер), а
также принимает от него команды.
Для организации на физическом уровне системы «событие ˃
команда» к контроллеру СКУД подключают необходимые устройства:
входные и выходные.
К входным устройствам можно отнести: кнопки выхода,
магнитоконтактные извещатели, считыватели, кнопки аварийной
разблокировки дверей, а в интегрированных системах – пожарные и
охранные датчики.
К выходным устройствам в основном относятся различные
исполнительные устройства, такие как преграждающие (шлагбаумы,
замки, турникеты), а так же оповещающие (сирены, световые табло).
Контроллер СКУД хранит в своей памяти всю необходимую для
работы информацию как то шифры персональных идентификаторов,
события, расписания, маршруты.
Загрузка данных в память контроллера выполняется как автономно,
так и посредством мастер-карт (которые переводят контроллер СКУД в
режим программирования), либо через специализированное ПО.
К основным характеристикам контроллеров относятся:
1) Число точек прохода. К оборудованию точки прохода, как
правило, относятся: считыватели, кнопка аварийного выхода, датчик
двери, реле, электромеханический замок или защелка. Такой набор
элементов на контроллере часто называют портом. Основная масса
11
контроллеров имеют 1-4 порта. Некоторые производители изготавливают
контроллеры с 6-ю и даже 8-ю портами.
2) Типы используемых считывателей. Производители, как правило,
выпускают контроллеры которые работают либо с конкретными типами
считывателей (рекомендованными производителем), либо со
считывателями, которые поддерживают стандартный протокол. Наиболее
распространенными протоколами являются Wiegand и EM-marine
протоколы.
3) Емкость памяти. Чем она больше, тем большее количество
шифров ключей и событий контроллер может хранить в своей памяти . На
сегодняшний день память современных контроллеров может достигать
десятков тысяч ключей и сотен тысяч событий.
4) Работа непосредственно под управлением ПО. Этот режим работы
принято считать комплексным. Поддерживающие его контроллеры
называют сетевыми, иначе контроллер будет называться автономным.
5) Дополнительные элементы. Часто в контроллерах СКУД есть
возможность подключения пожарных входов, охранных шлейфов и других
вспомогательных датчиков .
6) Функциональные возможности. Всякий контроллер СКУД обязан
в автономном режиме (т.е. на аппаратном уровне ) обеспечивать контроль
доступа по типу: «кому?, куда? и когда?» – т.е. проверять шифр, маршрут
доступа, время доступа. Большинство производителей расширяют
функциональность внутренних алгоритмов контроллера СКУД.
Периферийные элементы СКУД.
К периферийным элементам относятся:
а. Считыватели разнообразных типов (рисунок 2). От тех, что
предназначаются для контактной технологии touch memory (ключей -
«таблеток») до поддерживающих бесконтактные электронные карты,
