брелоки и proximity-браслеты, с цифровой клавиатурой (домофоны),
биометрические (распознающие отпечатки пальцев, сетчатку глаза,
идентифицирующие лица и т.д.). В целях надежности защиты от
несанкционированного проникновения применяют различные сочетания из
всех вышеназванных типов считывателей.
Магнитные считыватели;
считыватели Proximity (неконтактные);
считыватели ключей touch-memory;
считыватели Wiegand;
кодонаборные клавиатуры;
биометрические считыватели;
считыватели штрих – кодов[13].

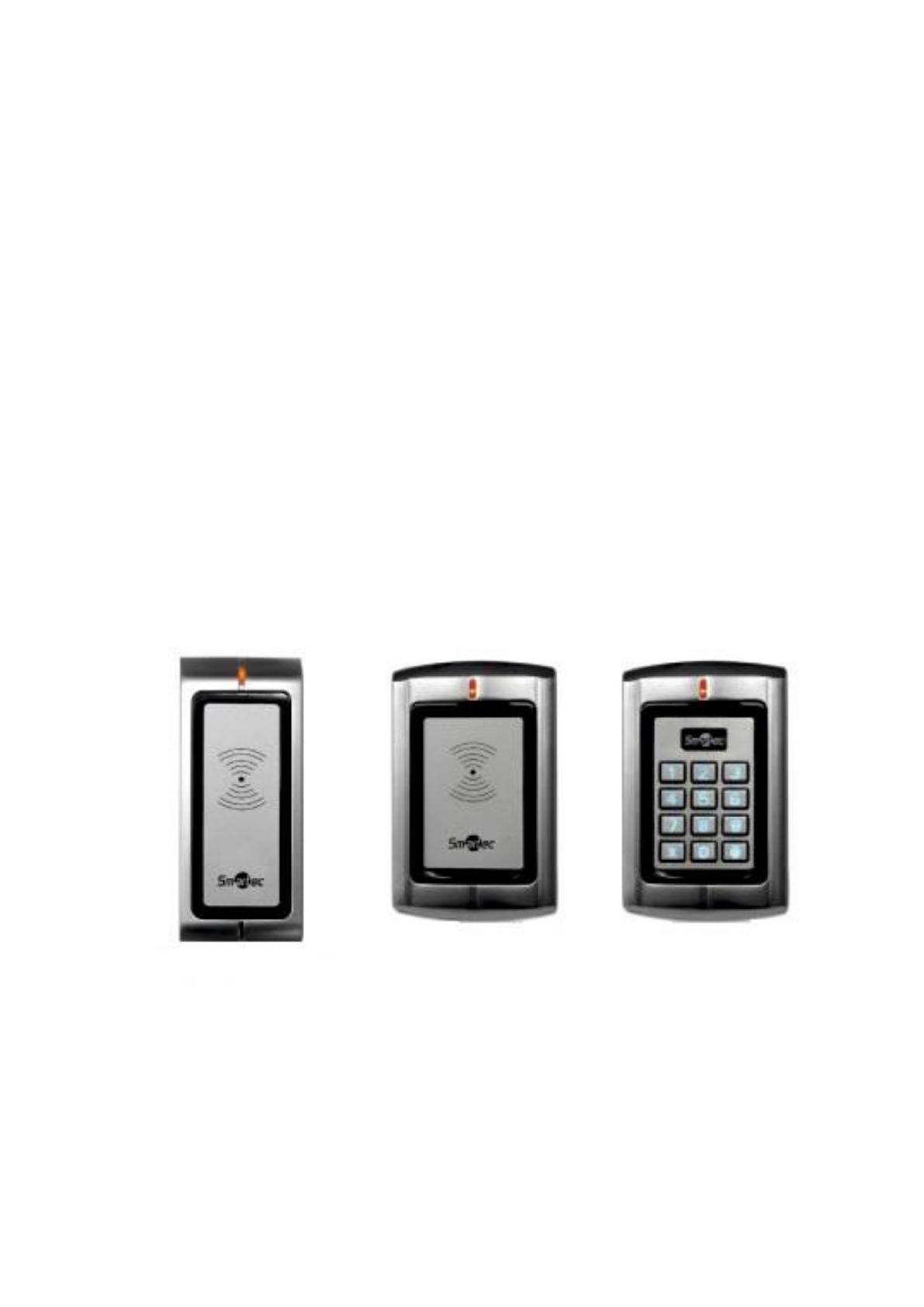

Рисунок 2-Считыватели
б. Карты доступа (идентификаторы). Наибольшее распространение в
СКУД получили электронные карты. Их можно разделить на две основные
13
категории: одни требуют физического контакта со считывателем, другие
не требуют такого контакта (Proximity-карты)[4].
К первым относится магнитная карта - пластиковая карточка с нанесённой
на неё магнитной полосой[20]. Использование магнитной полосы является
самым распространенным способом нанесения информации на
пластиковые карты. Магнитная полоса содержит закодированную запись
данных о владельце карты. Считывающее устройство в свою очередь,
расшифровывает информацию, находящуюся на магнитной полосе.
Магнитная полоса на пропуске имеет три дорожки:
1) Фамилия, Имя, Отчество сотрудника;
2) Уникальный номер и срок действия пропуска;
3) Дополнительная информация (практически не используется).
Пластиковые карты с магнитной полосой делятся по типам полосы на
низкокоэрцитивную магнитную полосу – LoCo[13] и высококоэрцитивную
магнитную полосу – HiCo[14] . Этот вид пластиковых карт характеризует
высокая устойчивость к магнитным полям, а значит информацию,
записанную на магнитную полосу, труднее размагнитить с помощью
магнитного поля. Такие магнитные полосы практически не подвержены
агрессивному влиянию извне.
Proximity-карта состоит из интегральной схемы (ИС) и антенны.
Интегральная схема (ИС) служит для модулирования и демодулирования
радиочастотного (RF) сигнала и некоторых других функций, и имеет
энергонезависимое перепрограммируемое устройство (ППЗУ) которое
хранит уникальный номер[7]. Считыватель принимает сигнал от карты в
диапозоне от 0,01 метра до 10 метров, передаваемый посредством
радиоканала. Сигнал содержит уникальный код. Технология RFID - Radio
Frequency IDentification обеспечивает связь между картой и считывателем
14
посредством радиоканала. Proximity- карты изготавливаются по стандарту
(ISO 14443 - proximity card)[6].
Среди преимуществ Proximity-карт можно выделить следующие:
• продолжительная длительность эксплуатации
• устойчивость к механическому износу
• длительность хранения уникального кода
• допускается неограниченное количество перезаписей[5].
Так же Proximity-карты возможно классифицировать по возможности
чтения/ записи.
• Поддерживается как многоразовое чтение, так и многократная
перезапись
• Поддерживается многоразовое чтение и только однократная запись
• Поддерживается только чтение
Возможно провести классификацию бесконтактных карт по основным
производителям:
• HID
• EM - Marine
• MIFARE
Можно классифицировать бесконтактные карты доступа по типу RFID
(радио – метки). Каждый из типов использует свой чип и свою частоту
работы (таблица 1).
15
Тип радио-метки RFID
Частота
HID
125 кГц
EMMarin
125 кГц
Mifare std 1k
13.56 МГц
БИМ 002(Ангстрем)
13.56 МГц
i-Code
13.56 МГц
i-Class
13.56 МГц
Bewator Cotag
122 кГц / 66 кГц
Таблица 1-Частоты RIFD
в. Кнопки выхода (RTE) (рисунок 3) применяют в тех помещениях, где
не требуется персонализация входа/выхода посетителей. Это, как правило,
внутренние помещения охраняемого объекта.

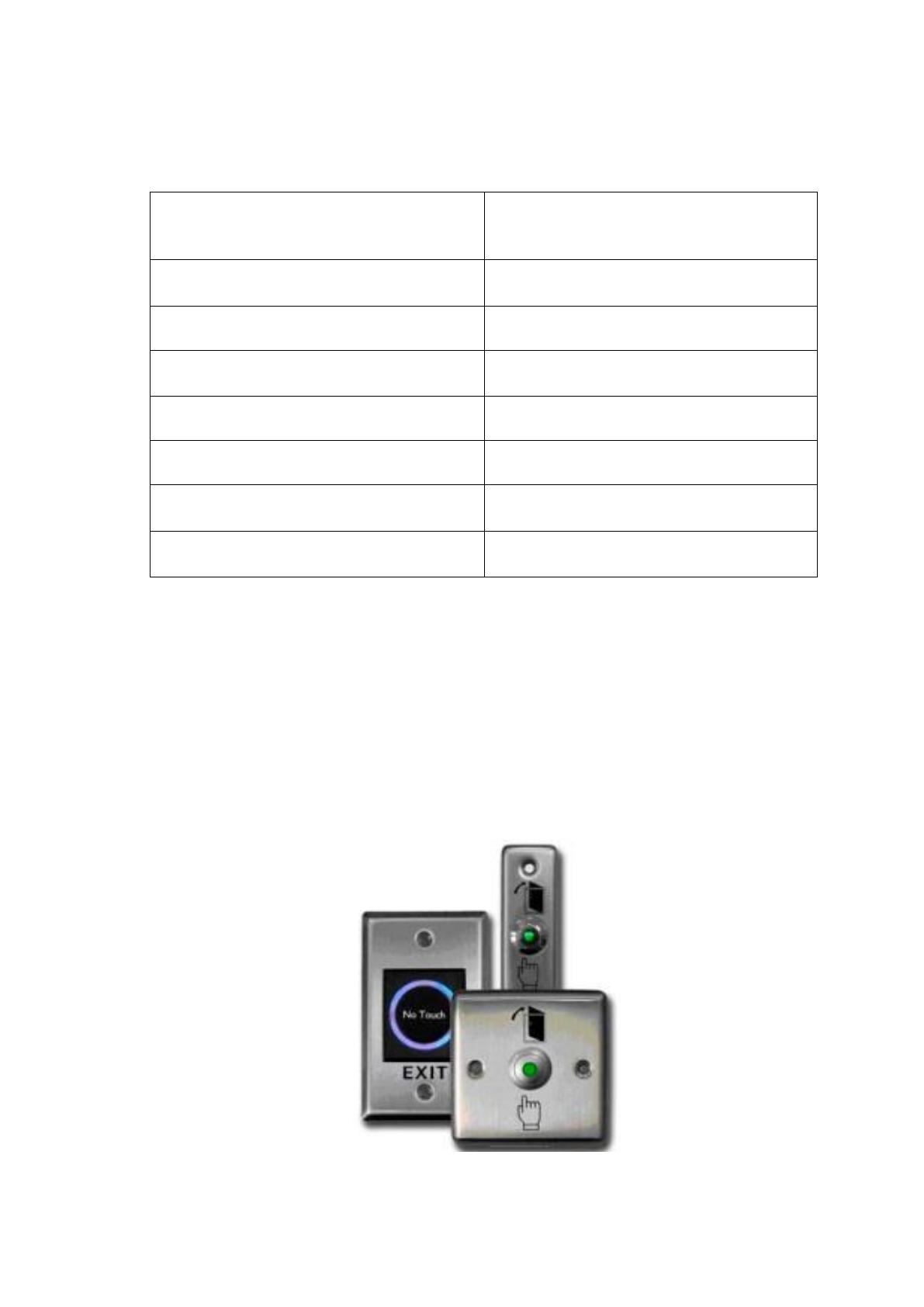

Рисунок 3-Кнопки выхода
16
г. Извещатели магнитоконтактные[15] или герконы (рисунок 4)
используются как датчики контроля состояния двери. Они подключаются в
порт контроллера СКУД и передают в него события «дверь открыта/дверь
закрыта». На основании этих событий можно задать более сложные
алгоритмы работы СКУД, такие как удерживать реле во включенном
состоянии, пока дверь не закроется (не провернется турникет), а также
генерировать события типа: «дверь взломана» и «дверь открыта больше
допустимого значения времени».

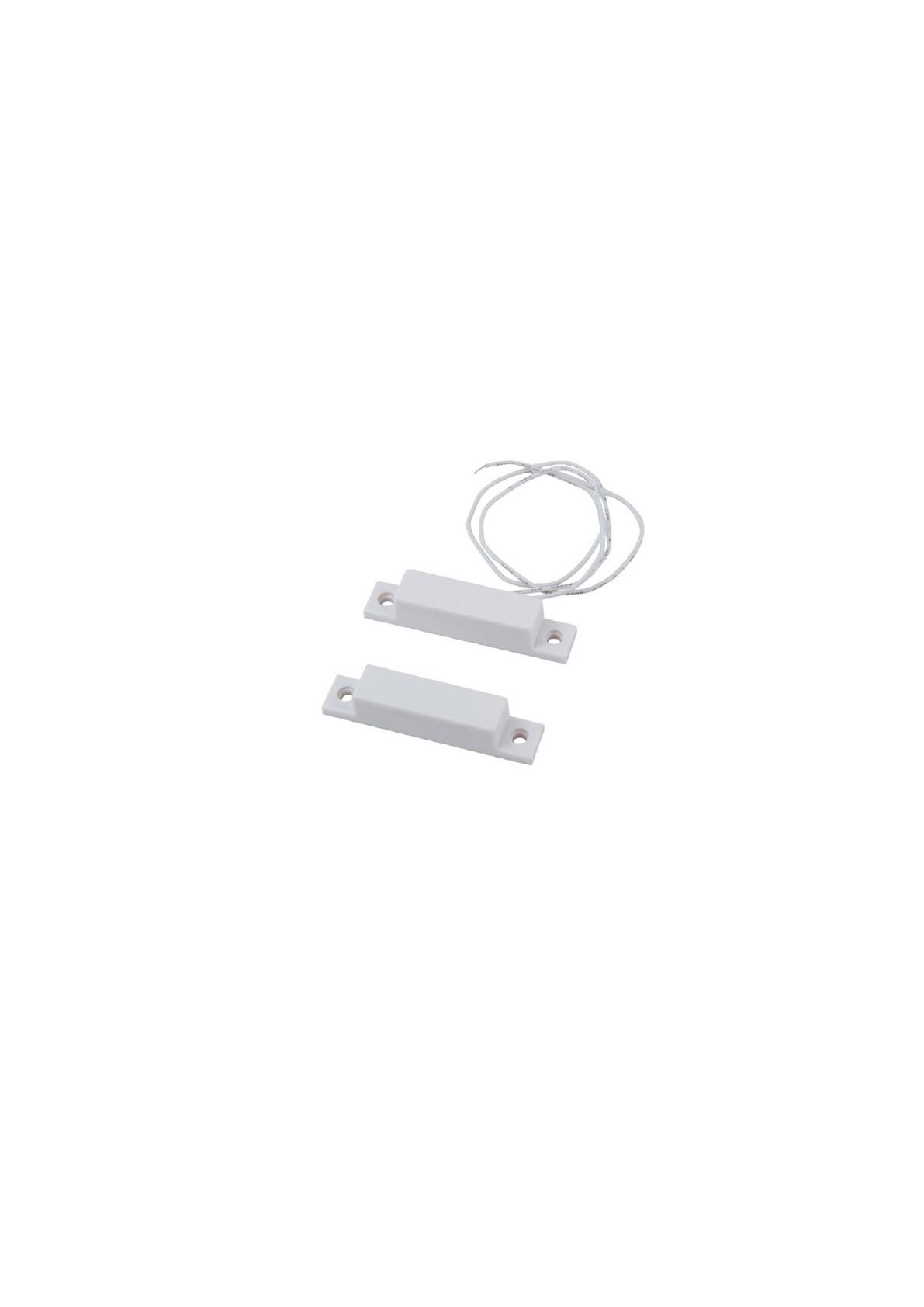

Рисунок 4- Извещатели магнитоконтактные
д. Электромагнитные и электромеханические замки (рисунок 5), двери,
шлагбаумы, ворота, турникеты, шлюзы относятся к запирающим и
преграждающим устройствам. Они управляются контроллером и служат
непосредственно для блокировки проникновения на защищаемый
объект[29].
17

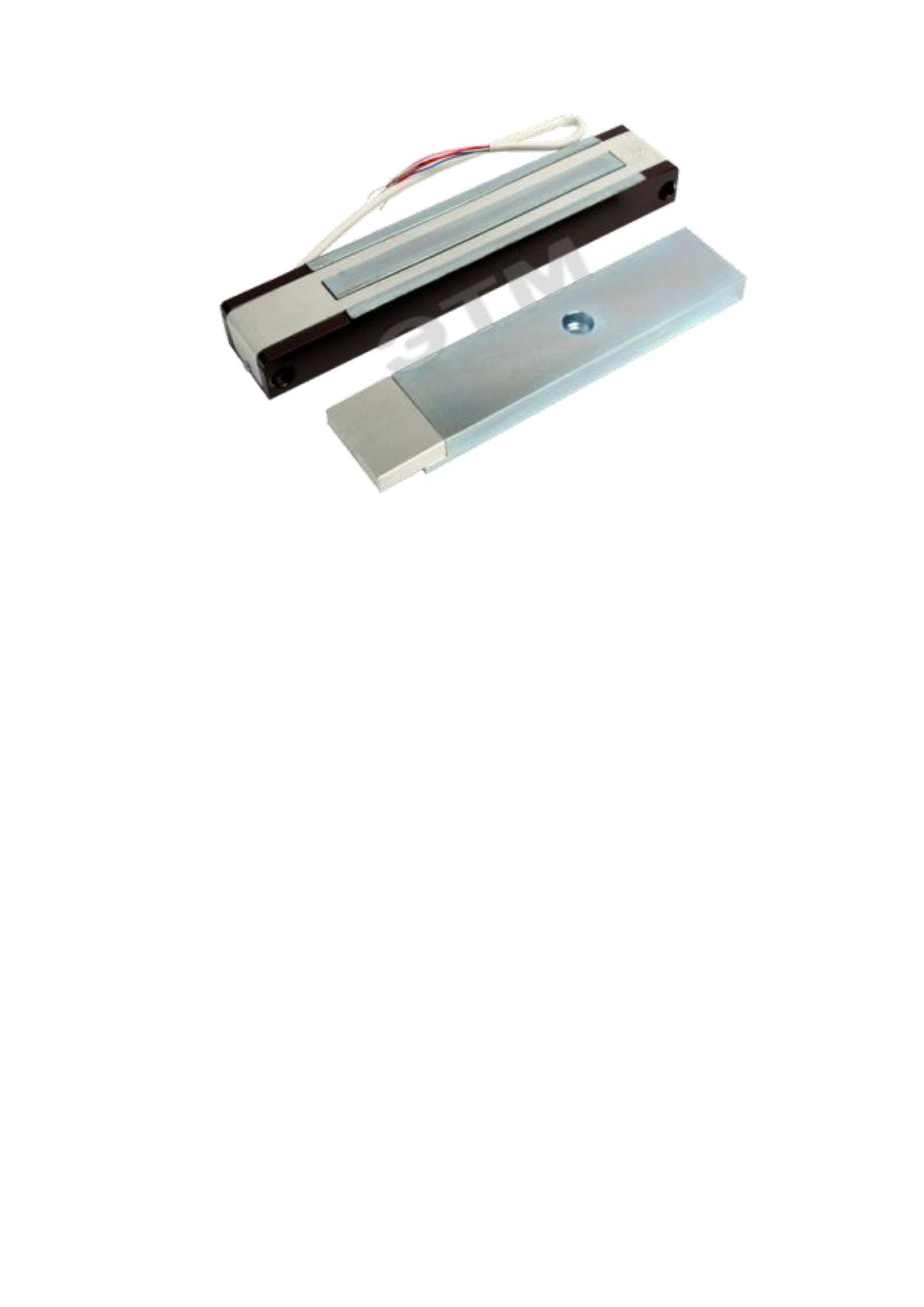

Рисунок 5-Замок электромагнитный
е. Источники бесперебойного питания ИБП, UPS (рисунок 6).
Английская аббревиатура UPS (от англ. Uninterruptible Power Source)
в переводе на русский звучит, как ИБП – источник бесперебойного
питания.
ИБП – это источник питания, снабжающий СКУД электрической
энергией, в те моменты, когда отключается основной источник
электроснабжения - электросеть. Это позволяет осуществлять контроль
доступа при авариях на подстанции и умышленном обесточивании
объекта. В разговорной речи обе аббревиатуры UPS и ИБП сейчас почти
равнозначны, поэтому они используются в одинаковой степени часто,
успешно заменяя друг друга. Принцип его работы в следующем: если в
электросети есть стандартное напряжение, то ИБП питает подключенное к
нему оборудование от электросети. Если же напряжение в сети, по какой-
либо причине становится слишком высоким, низким, или совсем
отключается, ИБП питает оборудование от АКБ (аккумулятора).
18
Рисунок 6-Источники бесперебойного питания
ИБП делятся на источники постоянного и переменного тока.
Рассмотрим каждый из них.
Простейший ИБП постоянного тока состоит из выпрямителя
питающего нагрузку и выполняющего функцию зарядного устройства для
свинцово-кислотного АКБ (рисунок 7).

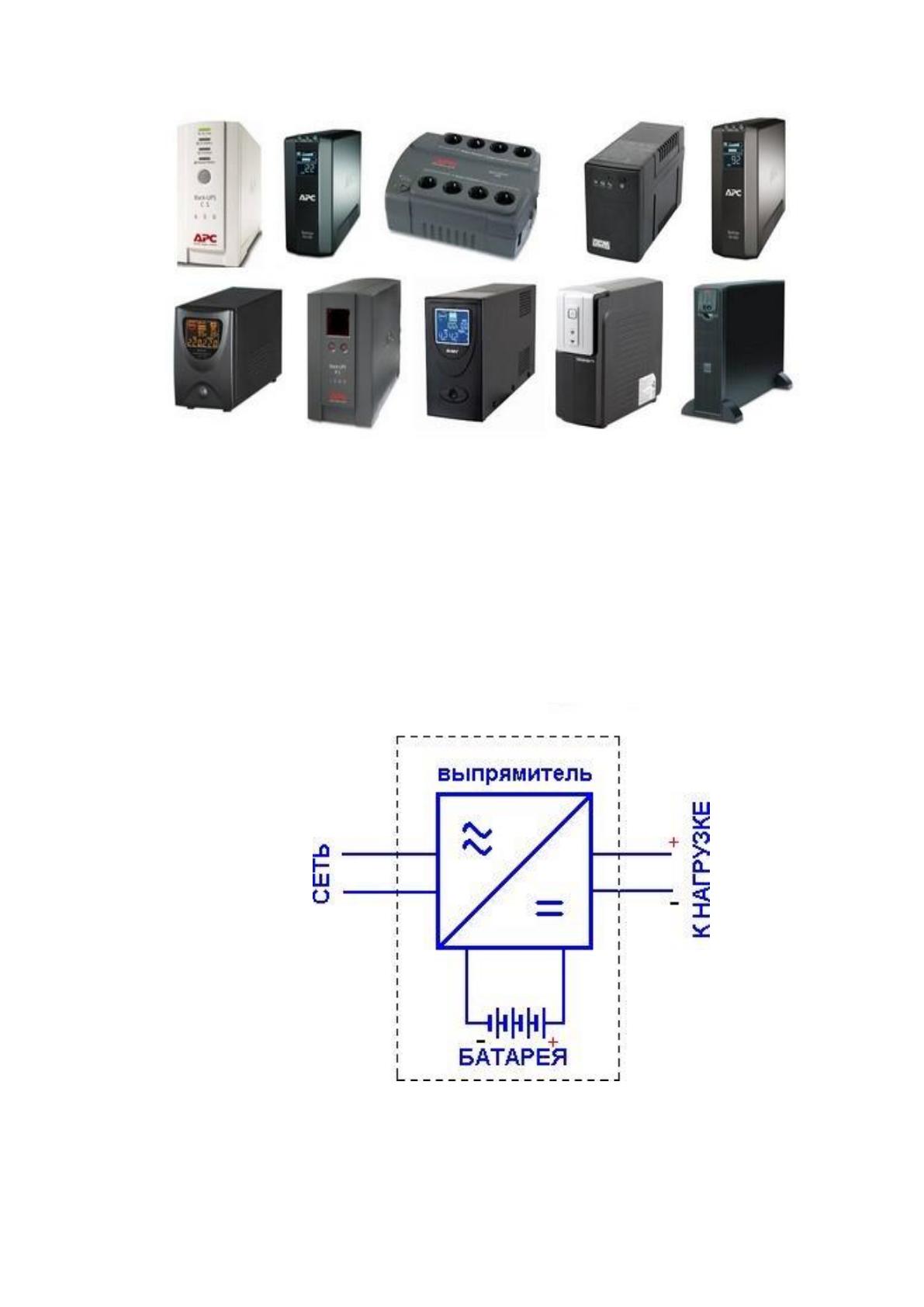

Рисунок 7-Простейший ИБП
19
ИБП переменного тока нужен когда оборудование питается
переменным током. Постоянный ток от АКБ надо преобразовать в
переменный. Для этой задачи внутри такого ИБП находится инвертор
(рисунок 8).

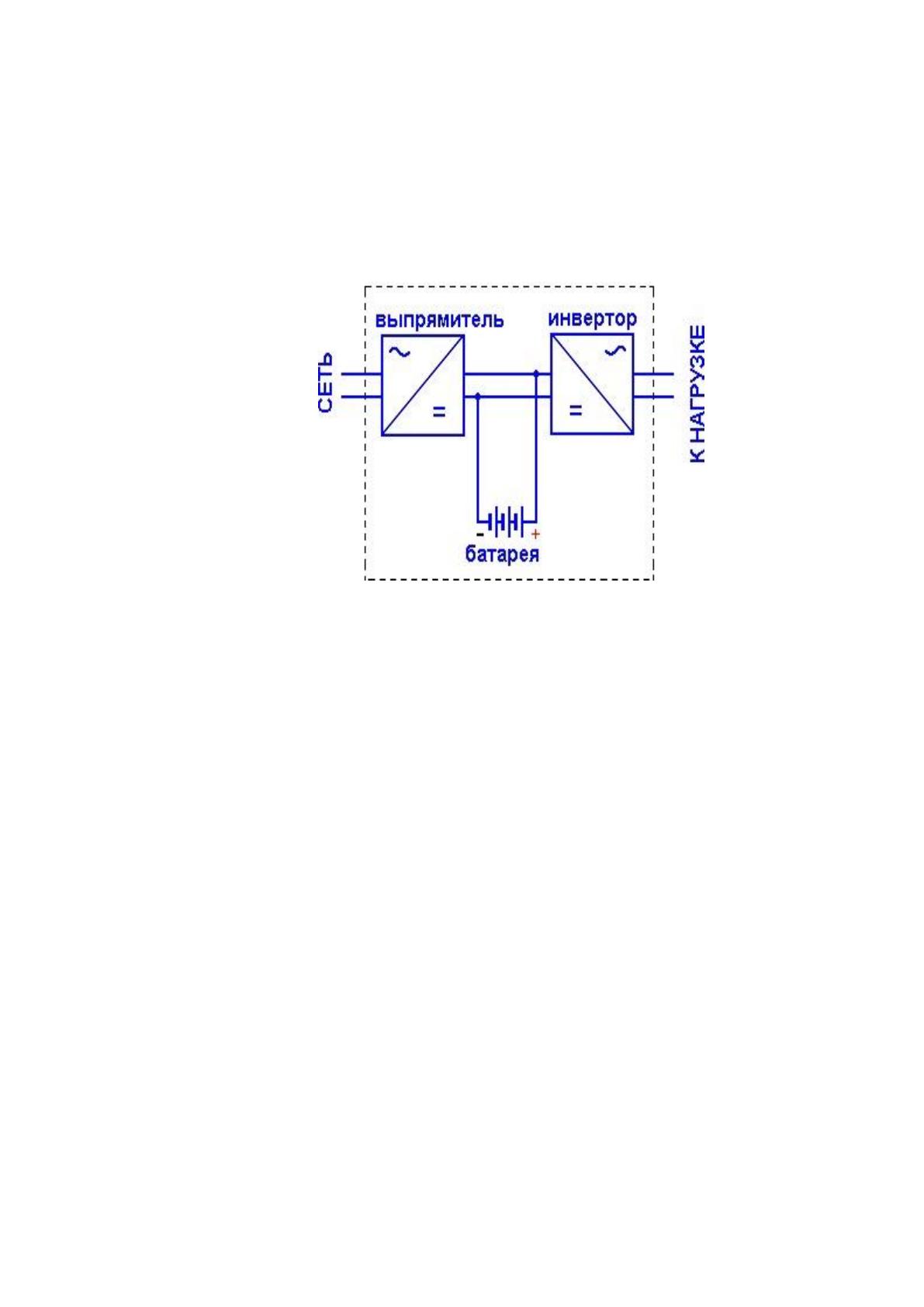

Рисунок 8-ИБП переменного тока с инвертором
Современные ИБП умеют не только исправлять искажения электрической
сети, но и стабилизировать напряжение, передают информацию о
состоянии электросети компьютерам, в том числе по локальной сети или
Internet. Когда пропадает напряжение, инвертор преобразует получаемый
от АКБ постоянный ток в переменный, которым и питается нагрузка. Как
только напряжение появляется, то нагрузка начинает питаться от сети.
Если заряд АКБ заканчивается, то нагрузка отключается.
Получив от ИБП сигнал об отключении электросети, компьютер, например
сервер СКУД, имеет возможность безопасно отключиться.
ж. Дополнительные элементы. К ним можно отнести любое устройство,
которое можно включить в состав СКУД, если в этом возникнет
необходимость. Это, например, картоприемники, металлодетекторы
(рисунок 9), беспроводные замки, весы, алкотестеры и т.д.
20

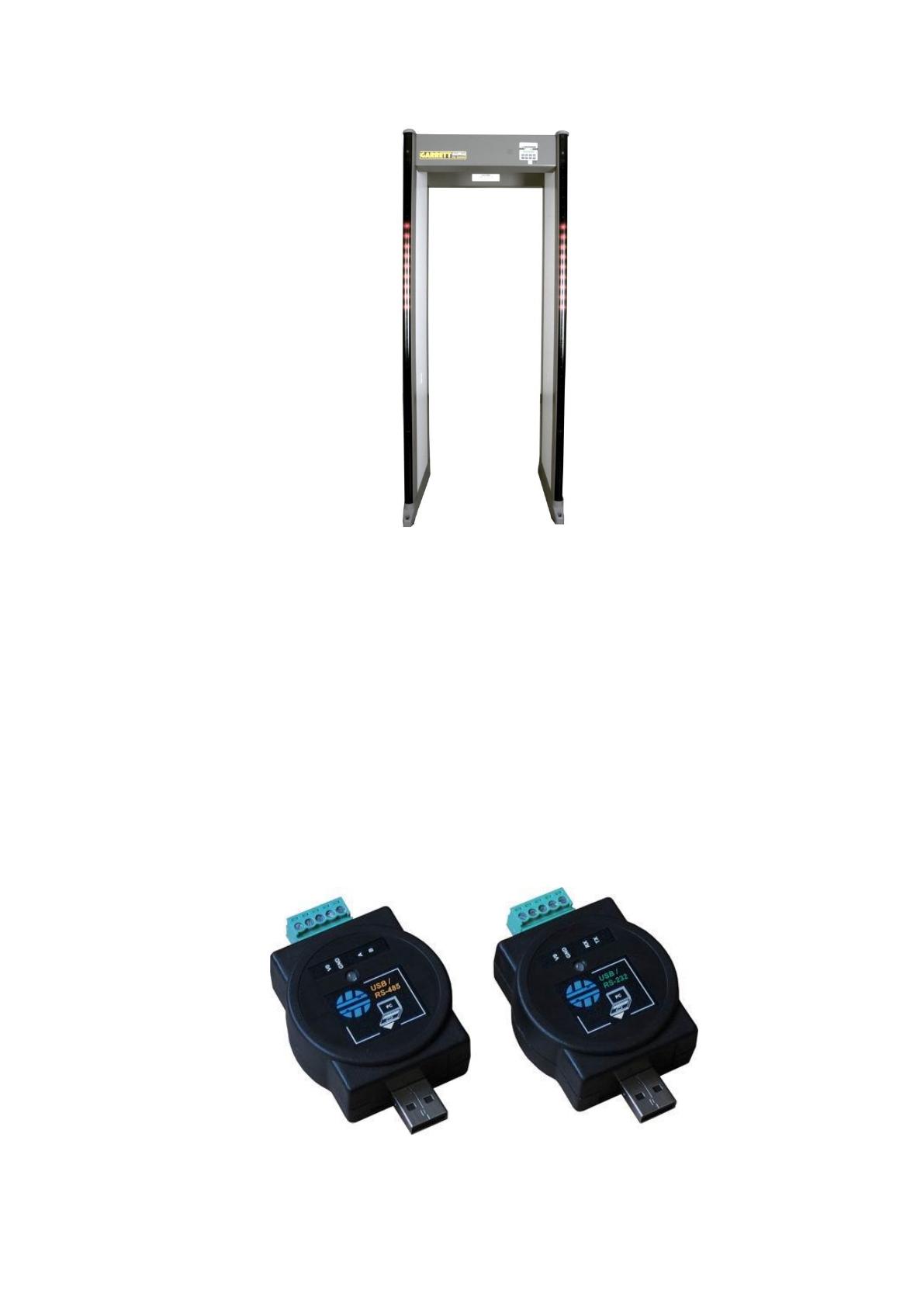

Рисунок 9-Металлодетектор
з. Интерфейсные модули (рисунок 10) это устройства,
предназначенные для связи контроллеров СКУД с персональным
компьютером и соответственно для организации сетевой СКУД. Они
нужны для обеспечения совместимости контроллеров СКУД с ПК. Их
задача присоединить конкретный контроллер к ПК в зависимости от
наличия COM или USB порта, а также через сетевое соединение Ethernet.
Рисунок 10- Интерфейсные модули
21
и. Компьютер со специализированным ПО (СКУД).
Сервер СКУД это персональный компьютер, на котором установлено
специализированное ПО для СКУД (ядро СКУД). К нему дополнительно
подключаются автоматизированные рабочие места СКУД, на которых
запускаются нужные пользователю программные модули. К примеру, для
администратора СКУД запускается ядро системы, для службы
безопасности "находящиеся на объекте", а для отдела кадров или
бухгалтерии "учет рабочего времени". Производительность ПК, а также
операционная система, которая будет стоять на данном компьютере
должна определяться требованиями разработчика программного
обеспечения. Характеристики сервера СКУД определяют исходя из
количества зон прохода, интенсивности прохода на объекте, а также
численностью персонала и числу автоматизированных рабочих мест.
1.2. Принципы работы СКУД
Принцип действия СКУД достаточно простой: каждый работник
предприятия получает пластиковую карту, или какой- либо другой
пропуск, содержащий индивидуальный код (шифр)[11]. При входе на
предприятие или в любое охраняемое помещение внутри предприятия
устанавливаются считыватели - специальные устройства, которые
считывают код с пропуска и передают его в систему. Каждый код
содержит уникальную информацию о владельце пропуска и его правах. На
основе анализа информации и ситуации, при которой был предъявлен
пропуск, система принимает одно из следующих решений: разрешает
проход, переводит помещение в режим охраны или блокирует проход и
включает сигнал тревоги. СКУД запоминает все события предъявления
пропусков и связанные с ними действия (проходы, тревоги и т. д.). Эта
информация может в дальнейшем использоваться системой при
составлении разнообразных отчетов.
