вращает кладовщику. Кладовщик зано- сит их в журнал прихода (таблица 5).
Материалы, непригодные для использования Кладовщик заносит в журнал бра-
ка.
Таблица 5
Журнал прихода
№
п/п
Обо-
зна-
чение
Тип
Наи-
мено-
вание
Место
уклад-
ки
Кол–во в
изделии
Раз-
мер-
ность
Кол–во
в ком-
плекте
Раз-
мер-
ность
Кол-во
на
складе
Раз-
мер-
ность
Примеча-
ние
Дата
при-
хода
Наиме-
нование
постав-
щика
1
2
11. Кроме того, каждый материал имеет ограниченный срок годности. По-
этому кладовщик следит за сроками годности, списывает материалы по истече-
нию их срока годности и вносит их в журнал брака.
12. Если какой-либо материал на складе заканчивается, то кладовщик де-
лает на него заказ и после получения вносит информацию в журнал прихода.
В Приложении 3 представлена схема документооборота склада материа-
лов ремонтного участка.
1.1.3. Программная и техническая архитектура предприятия
Техническая архитектура предприятия представляет собой файл-сервер,
периферийные устройства и рабочие станции.
Рабочие места предприятия оснащены необходимым набором оборудова-

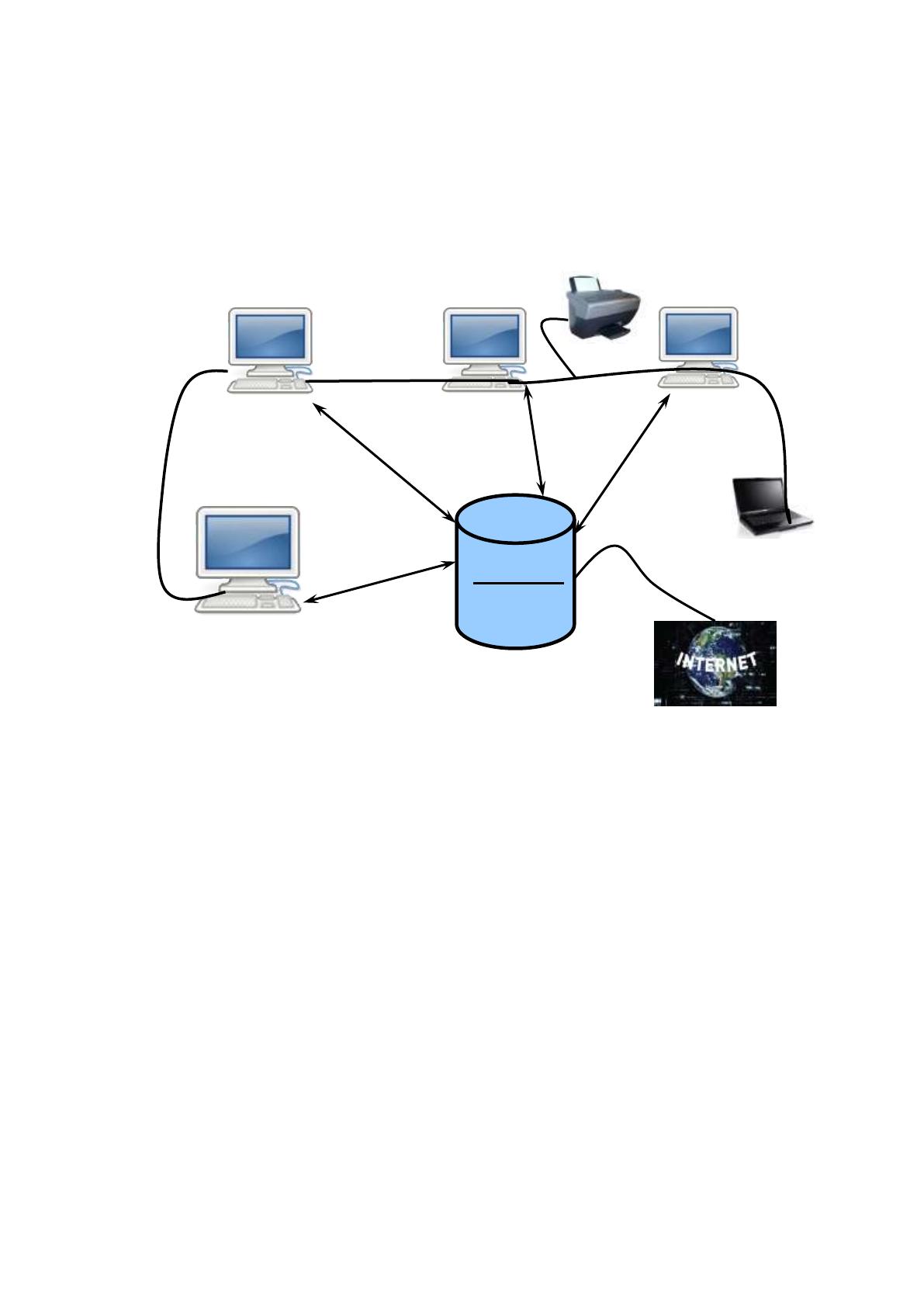

ния в зависимости от специфики работы. Схема расположения рабочих станций
представлена на рисунке 2.
19
Рис.2. Структурная схема расположения рабочих станций
Сервер, удовлетворяет следующим требованиям:
1. Процессор, с тактовой частотой 2,3 ГГц (процессор с архитектурой x64).
2. Оперативная память 4 Гб.
3. 1 Тб свободного дискового пространства, массив Raid 1.
4. Источник бесперебойного питания.
5. ОС Microsoft Windows Server 2008;
6. MS SQL Server 2008.
Локальная сеть типа Ethernet 100 Мбит/сек.;
Все компьютеры оснащены клавиатурой, мышью и совместимой сетевой
картой Ethernet 100 Мбит/сек.
Рабочие станции:
- процессор, работающий на тактовой частоте 1 ГГц или выше;
- оперативная память 1 Гб или более;
Склад
Руководитель
мастерских
Зав. складом
Старший
мастер
Курьер
Сервер
База данных
20
- 16 Гб дискового пространства;
- ОС Microsoft Windows 7;
- Microsoft Office 2007.
Принтер HP LaserJet P1006 для вывода на печать документов.
Для защиты от вирусов и прочих вредоносных программ, а также от не-
санкционированного доступа из сети на сервере установлен антивирус «Каспер-

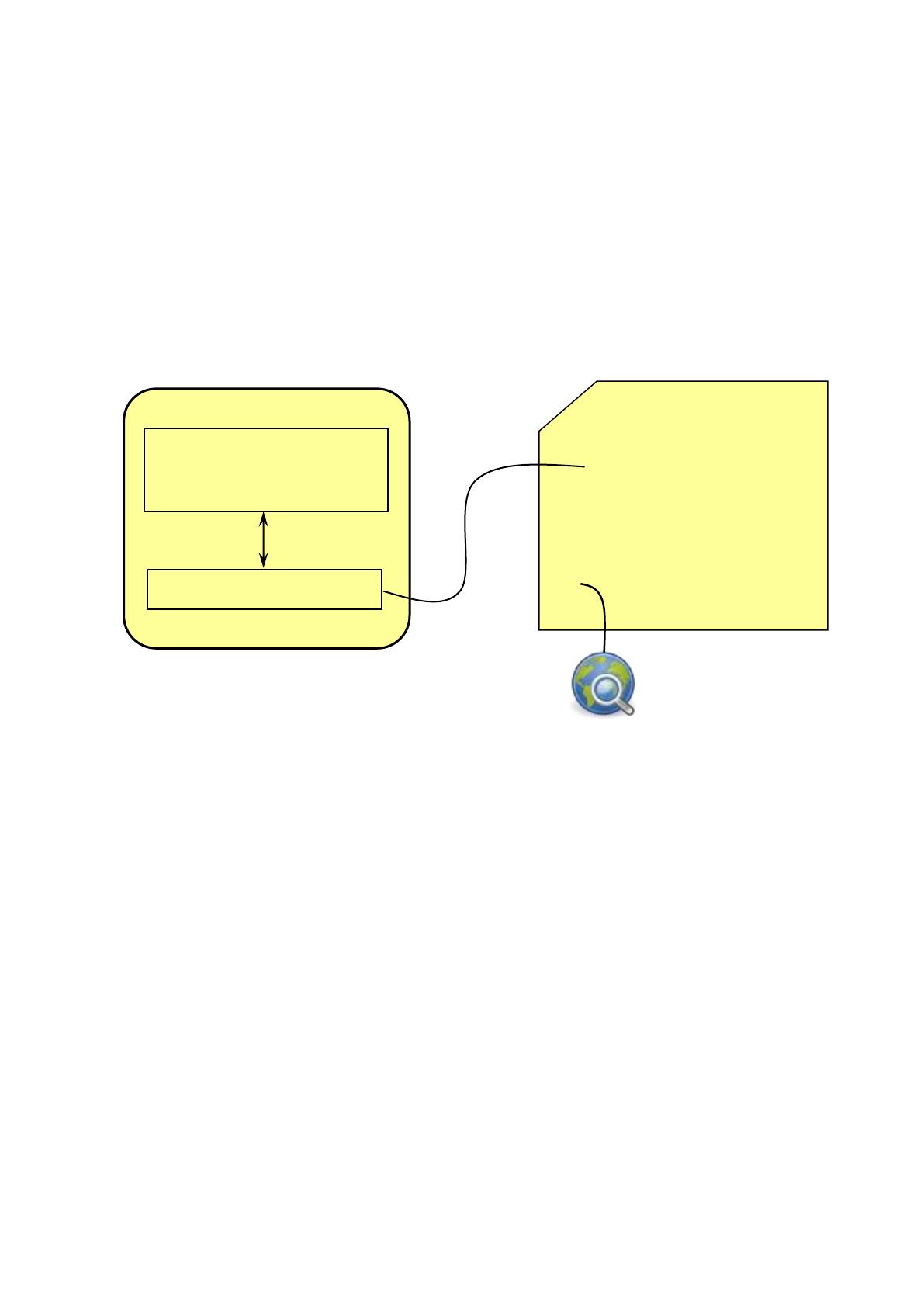

ского». Программная архитектура предприятия представлена на рисунке 3.
Рис. 3. Программная архитектура «Росполёт»
1.2. Характеристика комплекса задач
В феврале 2016 года для мастерских «Росполёт» группой программистов
был разработан комплекс автоматизации следующих работ:
- организации точного учета ремонтируемых изделий;
- организации складского учета материалов и комплектующих;
- отслеживания нахождения и состояния ремонтируемых изделий;
- сбора статистической информации по проводящимся ремонтным работам, ча-
стоте отказов, и видов дефектов;
- формирования складских отчетов, документов сопровождения СЭ.
Задачей автора представленной ВКР стала повышение безопасности
разработанного комплекса.
ОС Microsoft Windows Server 2008;
MS SQL Server 2008.
Интернат браузер
СЕРВЕР
Общедоступные директории
РАБОЧИЕ СТАНЦИИ
ОС Microsoft Windows 7
Microsoft Office 2007
«Касперский»
Интернет браузер
21
1.2.1. Выбор комплекса задач авто- матизации
Автоматизированы следующие функции АРМ:
1. Кладовщик:
Ведение журнала приёма/выдачи СЭ:
Занесение результатов входного визуального контроля;
Формирование и печать акта о приёме;
Формирование сопроводителя;
Передача СЭ в ремонт:
Приём СЭ из ремонта;
Формирование и печать акта о возврате заказчику;
Ведение склада материалов;
Ведение журнала КИП.
2. Курьер:
просмотр списка ТС доступных ремонтопригодных СЭ на складе и
формирование списка ТС курируемых СЭ;
просмотр списка ТС, курируемых СЭ (ТС СЭ, взятые в ремонт);
назначение операций в ТС;
отметка об окончании ремонта;
отметка о невозможности ремонта данного СЭ средствами УР.
3. Исполнитель:
Формирование заявки на получение материалов;
Просмотр отработанных заявок;
Подтверждение получения материалов.
4. Руководство:
Работа со списком неремонтопригодных СЭ:
Просмотр ТС СЭ, находящихся в процессе ремонта;
Работа с ТС отремонтированных СЭ:
Просмотр статистики:
Просмотр записей журнала материалов.
22
Данные задачи занимали самое большое время при ремонте оборудо-
вания, поэтому они были автоматизированы в первую очередь. Автоматизация
была проведена согласно ГОСТ 34.601-90 [3] .
В таблицу 6 сведены общие трудозатраты на ремонт СЭ в течение года
после автоматизации документооборота.
Таблица 6
Временные характеристики при проведении ремонта СЭ
Наименование
документа
Частота воз-
никновения в
день
Количество
за один год
Временные
затраты на
обработку
(мин)
Трудозатраты
за год (час)
Накладная
(прием)
3 - 5
780 - 1300
10
130 - 217
Акт приема
3 - 5
780 - 1300
10
130 - 217
ТС
40 - 45
10400 - 11700
5
585 - 975
Журнал приема/
выдачи
12 - 20
3120 - 5200
5
290 - 433
Заявка на мате-
риалы
3 - 5
780 - 1300
20
290 - 433
Накладная
(выдача)
3 - 5
780 - 1300
10
130 - 217

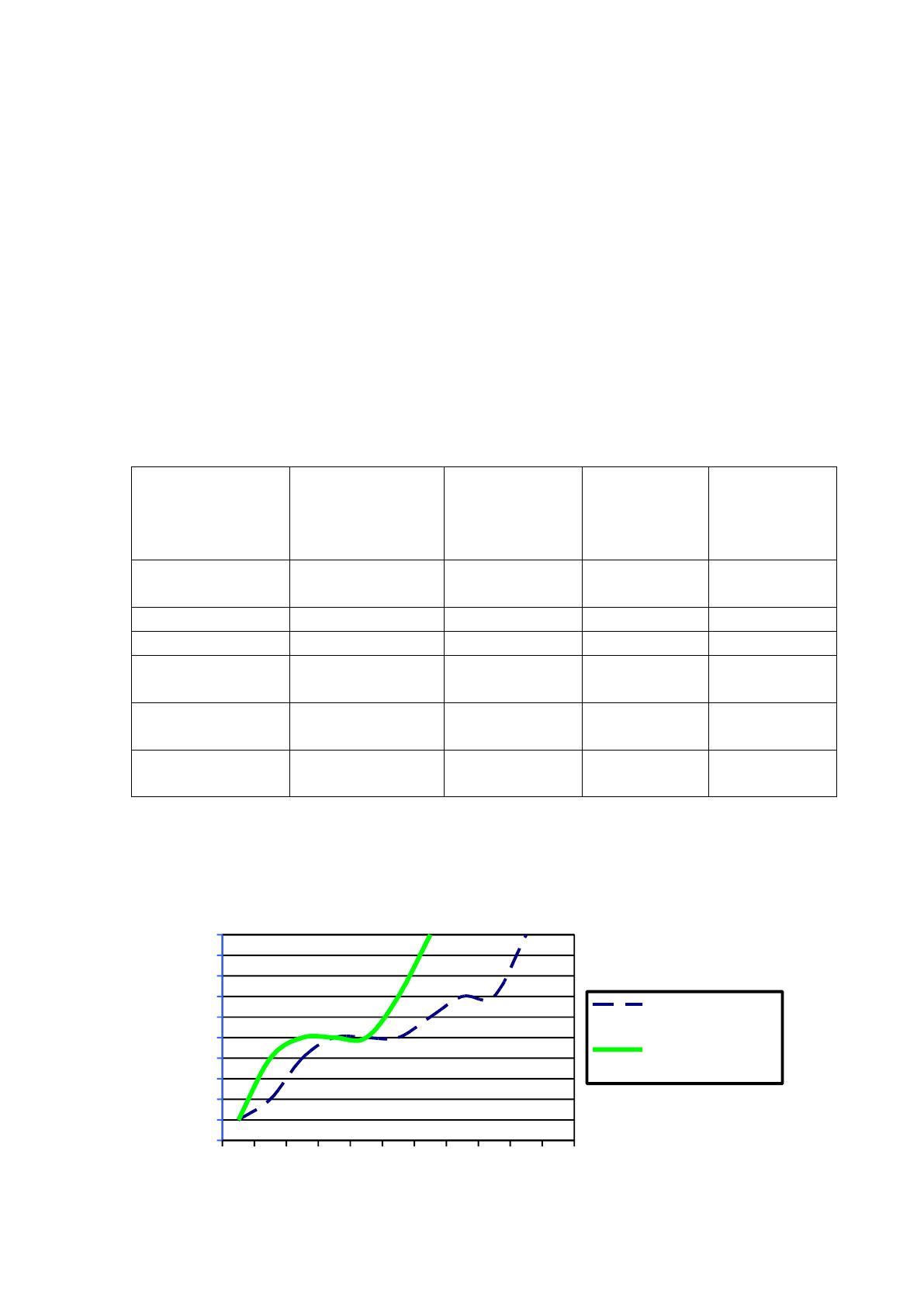

Для наглядности временные характеристики ремонта до и после автомати-
зации документооборота представлены на рисунке 4.
0
1
2
3
4
5
6
7
8
9
10
1 2 3 4 5 6 7 8 9 10
до
автоматизации
после
автоматизации
23
Рис.4. Изменение времени ремонта
1.2.2. Оценка уязвимости активов
В соответствии с ГОСТ Р ИСО МЭК ТО 10032-2007 [1], постоянные дан-
ные в среде базы данных включают в себя схему и базу данных. Схема включает
в себя описания содержания, структуры и ограничений целостности, используе-
мые для создания и поддержки базы данных. База данных включает в себя набор
постоянных данных, определённых с помощью схемы. Система управления дан-
ными использует определения данных в схеме для обеспечения доступа и управ-
ления доступом к данным в базе данных.
База данных (БД) это совокупность взаимосвязанной информации при
наличии такой минимальной избыточности, которая допускает её использование
оптимальным образом для одного или нескольких приложений [13].
В отличие от файловой системы организации БД существует независимо
от конкретной программы и предназначена для совместного использования мно-
гими пользователями. Поэтому не только безопасность, но и администрирование
имеют очень большое значение.
Основные требования по безопасности данных, предъявляемые к БД, во
многом совпадают с требованиями, предъявляемыми к безопасности данных в
компьютерных системах – контроль доступа, криптозащита, проверка целостно-
сти, протоколирование. Выполнение этих требований возлагается на админи-
стратора или, если система очень большая, на нескольких человек.
Администрирование базами данных предусматривает выполнение функ-
ций, направленных на обеспечение надежного и эффективного функционирова-
ния системы баз данных, адекватности её содержания информационным потреб-
ностям пользователей, отображения в базе актуального состояния предметной
области.
Обычно в СУБД применяется произвольное управление доступом, когда
владелец объекта передает права доступа или привилегии к нему по своему
усмотрению. Привилегии могут передаваться отдельным пользователям, груп-
пам, ролям или всем пользователям.
24
Группа - это именованное объ- единение пользователей. Такое объ-
единение строится на основе формальной или фактической структуры организа-
ции и облегчает администрирование баз данных. Каждый пользователь может
входить в несколько групп. Поэтому, когда он тем или иным способом начинает
работать с базой данных, то должен указать, от имени какой из своих групп вы-
ступает.
Роль - это ещё один возможный именованный носитель привилегий. С
ролью не ассоциируют перечень допустимых пользователей - вместо этого роли
защищают паролями. В момент начала работы с базой данных можно специфи-
цировать используемую роль (с помощью флагов/эквивалентного механизма) и
её пароль, если таковой имеется. Привилегии роли имеют приоритет над приви-
легиями пользователей и групп. Такие роли служат средством структуризации
привилегий и облегчают их модификацию.
В этом контексте Программный комплекс «Системы сопровождения ре-
монта для мастерских «Росполёт» объединил в единую сеть несколько пользова-
телей. Поэтому самым слабым местом с точки зрения безопасности является до-
ступ к базе данных.
Состав и количественные значения показателей надежности определяются
следующим образом:
архитектура комплекса должна обеспечивать отказоустойчивый режим
функционирования при круглосуточном режиме работы;
надежность ПО комплекса должна определятся совокупностью общеси-
стемного и разработанного ПО комплекса. В том числе надежностью средств
управления базами данных и общесистемного ПО операторов;
алгоритмы и программные комплексы должны быть проверены на наличие
системных и логических ошибок путем проведения испытаний;
при проведении опытной эксплуатации должны быть исправлены все выяв-
ленные ошибки кодирования и сборки программ.
Проанализировав на уязвимость все автоматизированные операции,
наиболее «слабые» представлены в таблице 7.
Таблица 7
Наиболее уязвимые места в комплексе
25
Ведение склада материалов;
Ведение журнала КИП;
Назначение операций в ТС;
Работа со списком неремонтопригодных СЭ:
Просмотр ТС СЭ, находящихся в процессе ремонта;
Работа с ТС отремонтированных СЭ:
Следовательно, этим операциям следует уделить повышенное внимание в
точки зрения сохранения целостности СУБД.
1.2.3. Обоснование необходимости использования вычислительной техники
для решения задачи
После автоматизации работа кладовщика упростилась теперь он, получив
заявку на ремонт, заполняет соответствующие строки таблицы в электронный
журнал приема/выдачи СЭ. Шифр, номер изменения и заводской номер, фикси-
рует номера поступивших вместе с СЭ документов, а так же наименование за-
казчика и ФИО ответственного от заказчика, передавшего СЭ, замечания о со-
стоянии СЭ (сравнив данные накладной и внешний вид СЭ).
Кладовщик сканирует пришедшие документы и сохраняет эти файлы в
БД. Комплекс автоматически сверяет шифр и номер изменения поступившего
СЭ со списком Д5 для определения ремонтопригодности СЭ и в зависимости от
результатов заносит информацию об СЭ в список ремонтопригодных или нере-
монтопригодных СЭ со статусом «Принят и на складе», формирует ТС.
Перед формированием акта о приеме кладовщик должен произвести вход-
ной визуальный контроль всех СЭ пришедших от данного заказчика по одной
накладной и занести результаты в систему, после чего статус СЭ автоматически
поменяется на «Готов к ремонту».
Также переведена в электронный вид вся документация. Право на её про-
смотр есть у каждого пользователя комплекса. Доступ устанавливается автома-
тически при первичной регистрации нового пользователя: сопроводители ремон-
та; перечень СЭ, находящихся в работе на участке ремонта (Д5); ведомость ЗИП
26
ремонтный (ЗИП-Р); инструкция по использованию ЗИП-Р; перечень заме-
нителей ЗИП-Р; технические условия на ремонт; конструкторские документы на
СЭ; ведомость принадлежностей для ремонта; ведомость носителей данных;
технологическая документация для ремонта СЭ.
В любой момент пользователь с соответствующими правами доступа мо-
жет увидеть состояние склада, сопроводительный документ сменных элементов,
находящихся в ремонте, количество отремонтированных СЭ за выбранный пе-
риод в виде графика или диаграммы, а так же сводной таблицы.
1.2.4. Анализ системы обеспечения информационной безопасности и
защиты информации
Обеспечением безопасности СУБД, сохранением целостности данных за-
нимается системный администратор.
Администратор базы данных (АБД) или Database Administrator (DBA) –
это лицо, отвечающее за разработку требований к базе данных, её проектирова-
ние, реализацию, эффективное использование и сопровождение, включая управ-
ление учётными записями пользователей БД и защиту от несанкционированного
доступа. Не менее важной функцией администратора БД является поддержка це-
лостности базы данных [17].
Существует Стандарт работы администраторов, который дополнялся и
изменялся в зависимости от развития СУБД. На сегодняшний день действует
Приказ от 17.09.2014 № 647н об утверждении профессионального стандарта
«Администратор баз данных» [2].
В зависимости от возложенных обязанностей, можно выделить несколько
специализаций АБД:
системный администратор;
архитектор БД;
аналитик БД;
разработчик моделей данных;
администратор приложений;
проблемно-ориентированный администратор БД;
27
аналитик производительно- сти;
администратор хранилища данных.
Администратор СУБД принимает участие в её создании на последнем -
физическом уровне. В его компетенции группирование данных, индексирование
таблиц, разработка методов доступа к базе данных, как то:
- создание и изменение учетных записей пользователей;
- программирование ключей доступа.
Таким образом, именно сетевой администратор полностью несёт ответ-
ственность за безопасность СУБД.
В данном проекте база данных состоит из двух десятков взаимосвязанных
таблиц. Для сохранения их целостности администратор обязан постоянно дер-
жать на контроле состояние СУБД, вовремя обновлять программное обеспече-
ние, делать резервные копии на съемных носителях и прочее.
Целостность данных – фундаментальное понятие модели базы данных.
Соблюдение целостности базы данных является еще одной гарантией наличия в
ней только допустимой информации [18].
Под управлением целостностью в базах данных понимается защита дан-
ных от неверных (в отличие от несанкционированных) изменений и разрушений.
Поддержание целостности БД состоит в том, чтобы обеспечить в каждый мо-
мент времени корректность (правильность) как самих значений всех элементов
данных, так и взаимосвязей между элементами данных [9].
Все ограничения целостности принято разделять на четыре категории:
- ограничения типа (домена);
- атрибута;
- переменной-отношения;
- базы данных.
Кроме того, нарушение целостности может возникнуть при одновремен-
ном выполнении операций над данными. Притом, что каждая из них в отдельно-
сти не нарушает целостности базы. Поэтому необходимо предусмотреть меха-
низмы управления, обеспечивающие поддержание целостности БД при одно-
временном выполнении нескольких операций. Такие механизмы называют -
управление параллелизмом [24].
