ГЛАВА 2. ПОСТРОЕНИЕ СЕТИ
2.1 Описание объекта проектирования
Группа компаний ИМПЕРИЯ СВЯЗИ основана в 2014 году.
Специализируется на предоставлении услуг связи юридическим и
физическим лицам на территории всего Центрального федерального
округа.
За 3 года они построили радиосети, охватывающие всю Москву,
Московскую и Калужскую области.
С 2016 года ИМПЕРИЯ СВЯЗИ - поставщик каналов связи для
крупнейших операторов ШПД Московского региона.
В 2017 году ИМПЕРИЯ СВЯЗИ вошла в тройку лидеров среди
операторов БШПД в Калужской области.
Контакты: Телефон: +7 4842 333 213
E-mail: hello@telempire.ru
249032, г. Обнинск, Киевское шоссе, д.59, БЦ "Северный".
Тарифные планы для юридических лиц в Боровском, Жуковском,
Малоярославецком, Тарусском районах
Услуги НДС не облагаются. Система расчетов - авансовая. Конечная
стоимость подключения и тариф зависят от близости к узлу сети,
сложности работ и необходимости дополнительного оборудования/
Наименован
ие тарифа
Технология
доступа
Стоимость
подключен
ия
Ежемесячн
ая
абонентска
я плата
Скорос
ть
доступа
, DL/UL
Внешний
статическ
ий IP-
адрес
Империя 2L
WiFi/WiM
от 10 000 Р
от 1 500 Р
2/2
бесплатно
23
AX
Мбит/с
Империя
10L
WiFi/WiM
AX
от 10 000 ₽
от 3 000 Р
10/10
Мбит/с
бесплатно
Империя
20L
WiFi/WiM
AX
от 10 000 Р
от 5 000 Р
20/20
Мбит/с
бесплатно
Империя
50L
WiFi/WiM
AX
от 10 000 Р
от 8 000 Р
50/50
Мбит/с
бесплатно
Империя
100L
WiFi/WiM
AX
от 30 000 Р
от 15 000 Р
100/100
Мбит/с
бесплатно
Собственная сеть ИМПЕРИЯ СВЯЗИ охватывает многие населенные
пункты Боровского, Жуковского, Малоярославецкого, Тарусского районов.
Настоящий безлимитный Интернет.
Карта зон покрытия представлена на рисунке 4.

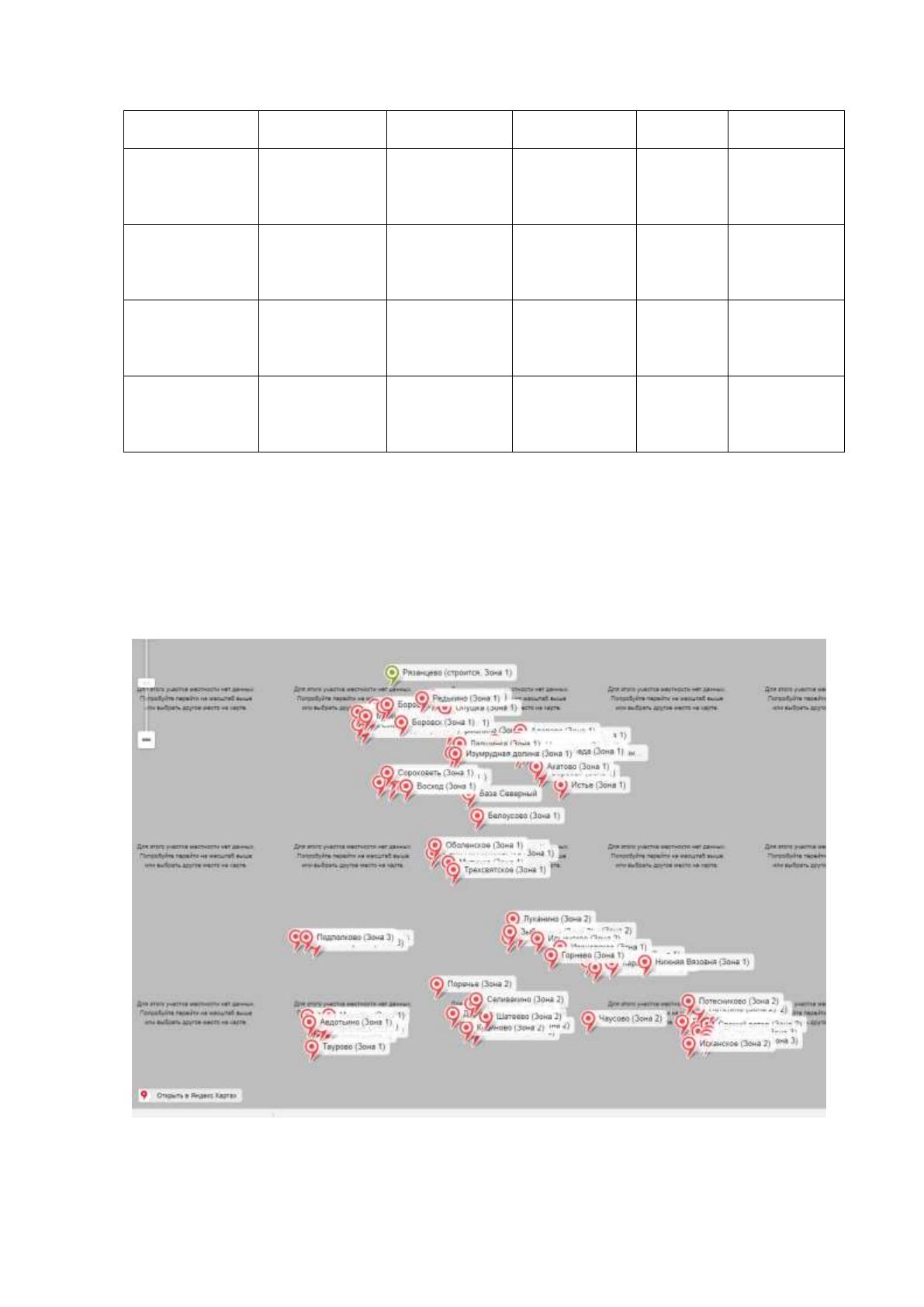

Рисунок 4 – Карта зоны покрытия
На рисунке 5 представлена организационная структура предприятия
24
Генеральный директор
Главный бухгалтер
Коммерческий отдел
Технический отдел
Монтажный отдел
Абонентский отдел
Менеджер по связям
Менеджер по закупкам
Администратор
Программист/Техническая
поддержка
Монтажники/наладчики
Операторы
Рисунок 5 – Организационная структура ООО «ИМПЕРИЯ СВЯЗИ»
Распределение полномочий в компании:
на главного бухгалтера возложена задача учета материальных
ценностей и финансов, ведение баланса фирмы;
на коммерческий отдел возложена задача разработки и планирования
маркетинговых программ, организация закупок и логистики, компании,
анализ хозяйственной деятельности, проведение маркетинговых
исследований и т.д.;
на технический отдел возложена задача обеспечения бесперебойной
и качественной работы по предоставлению интернет услуг и технической
поддержке;
на монтажный отдел возложена задача подключения квартир;
абонентский отдел разбирает заявки пользователей.
Всем процессом управляет генеральный директор, он же делегирует
задачи, а вместе с ними и полномочия каждому конкретному звену
организации. В свою очередь, звенья организации принимают на себя
обязательства по выполнению этих задач и несут ответственность перед
руководителем в рамках занимаемой должности.
25
2.2 Постановка задачи и структура сети
Необходимо обеспечить доступом к Локальным ресурсам
предприятия и сети Интернет рабочие машины предприятия.
План расположения оборудования представлен в Приложении А.
Офис проектируемой сети располагается в трех отдельно
стоящих помещениях:
Административный корпус;
Монтажное подразделение;
Абонентский отдел.
В административном корпусе располагаются:
Директор (1ед);
Секретарь (1 ед);
Бухгалтер (1 ед);
Программисты/тех.поддержка (7 ед.);
Серверная/администратор (6 ед).
В монтажном подразделение доступ обеспечивается для 4-х
помещений:
Кабинет начальника монтажного подразделения (1 ед.)
Два кабинета монтажников (4 ед.)
Помещение склада, рабочее место кладовщика (1ед.)
В абонентском отделе необходимо организовать доступ для двух
помещений: операционного зала и архива.
В Архиве расположена 1 единица техники. В операционном зале
количество рабочих машин может увеличиваться. В настоящий момент
планируется три рабочие единицы.
26
Структура сети, согласно поставленной задачи, имеет следующий
общий вид, представленный на рисунке.
Условные обозначения структурных элементов и их назначение:
Радиомачта
- Радиомачта передает сигнал по широковещательному
каналу WI-Max.
Радиочастотный
блок
- Радиочастотных блок принимает сигнал от радиомачты
и передает на внутренний модем. Располагается на крыше обустраиваемых
зданий.
Модем
Внутренний модем получает канал от радиочастотного
блока и передает на радиоточку.
Точка доступа
-Точка доступа раздает интернет и обеспечивает
доступ к локальным ресурсам предприятия.
Структура сети, с учетом элементов проектируемой сети
представлена в приложении Б.
27

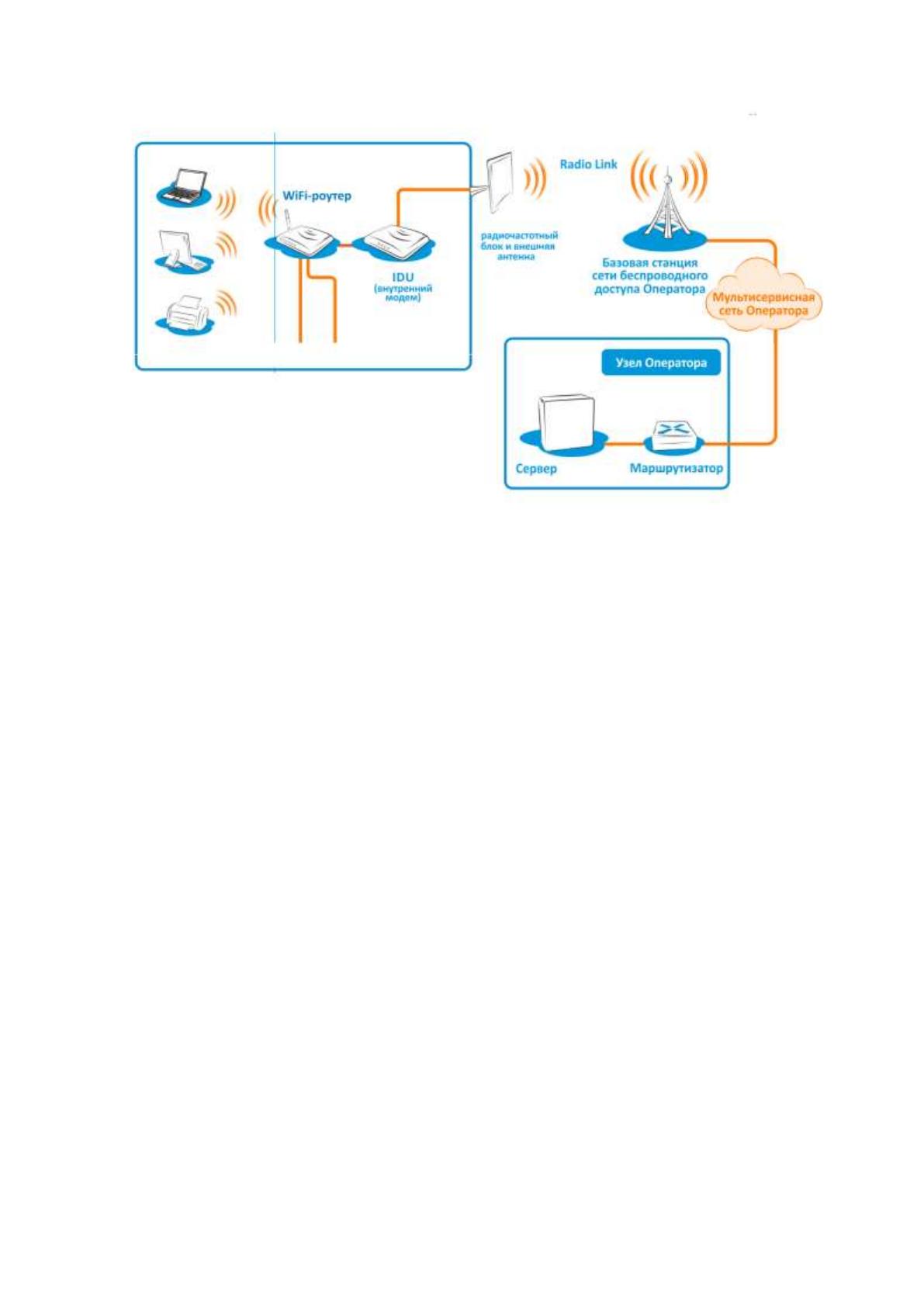

Рисунок – Общая структура проектируемой сети
Рассмотрим необходимое оборудование для реализации предложенной
структуры сети.
2.3 Тестирование Сети
Тестирование сетей и оборудования WiMAX предъявляет повышенные
требования к техническим характеристикам и функциональным
возможностям применяемых контрольно-измерительных приборов. Для
эффективного решения задач по развертыванию и последующему сервису
систем WiMAX необходимы приборы нового поколения с аппаратной
демодуляцией протокола WiMAX и специализированным программным
обеспечением постобработки данных. Для некоторых задач тестирования
WiMAX может потребоваться оборудование с диапазоном частот вплоть
до 66 ГГц.
Полным набором возможностей для проверки и настройки систем WiMAX
обладают следующие анализаторы:
- Anritsu Cell Master MT8212E, MT8213E - Портативные анализаторы
базовых станций
28

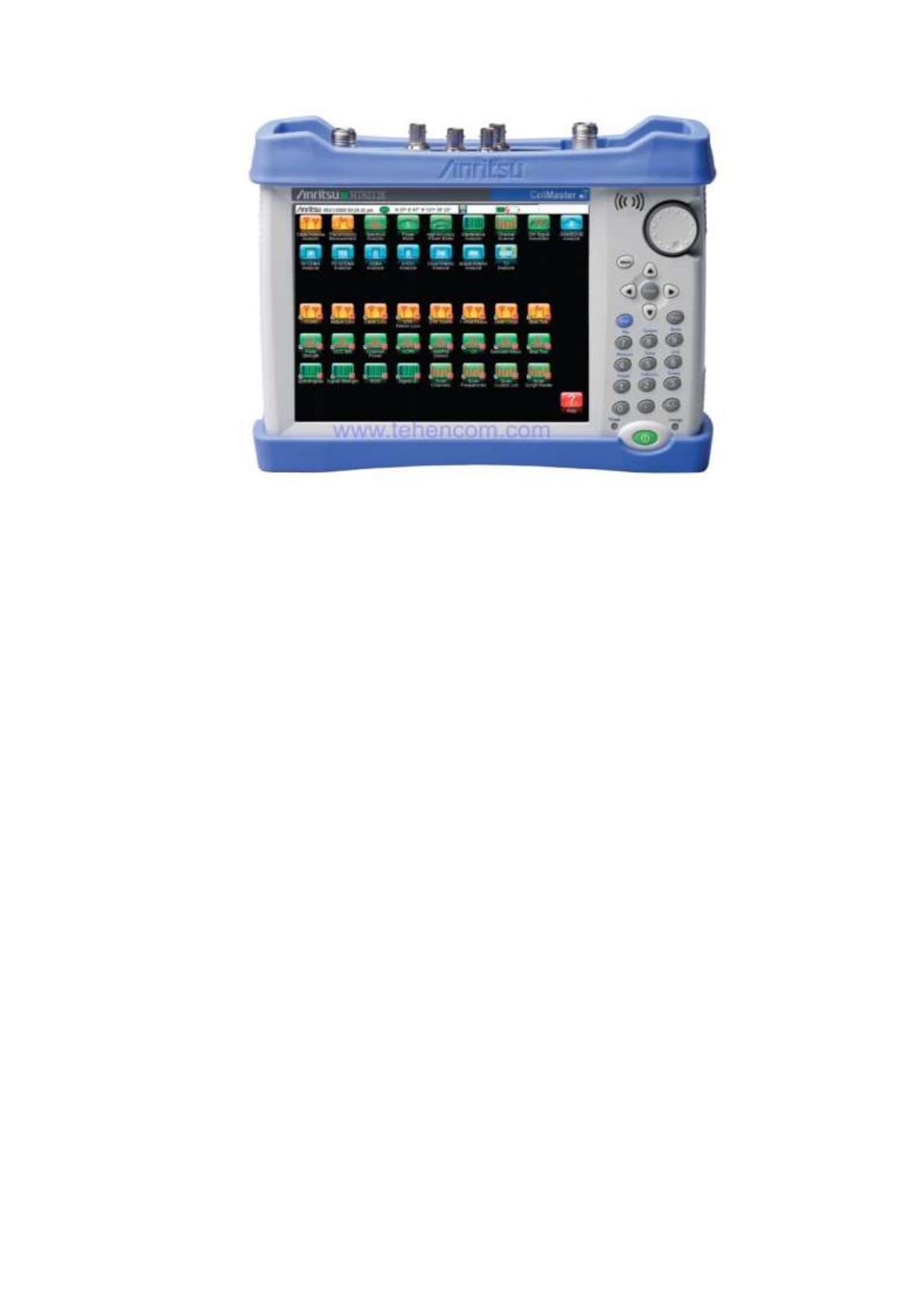

Рисунок – Портативные анализаторы базовых станций Anritsu MT8212E,
MT8213E
Основные характеристики:
Приборы Anritsu Cell Master MT8212E и MT8213E - это новейшие
анализаторы базовых станций, в состав которых входят:
анализатор спектра: 100 кГц – 4 ГГц (модель MT8212E) или 100 кГц
– 6 ГГц (модель MT8213E);
встроенный анализатор АФУ: 2 МГц – 4 ГГц (модель MT8212E) или
2 МГц – 6 ГГц (модель MT8213E);
встроенный измеритель мощности: 10 МГц – 4 ГГц (модель
MT8212E) или 10 МГц – 6 ГГц (модель MT8213E);
демодулятор стандартов беспроводной связи 2G, 3G и WiMAX;
более 30 анализаторов в одном приборе.
- Anritsu Spectrum Master MS2721B - Портативный анализатор спектра для
мобильных сетей
29

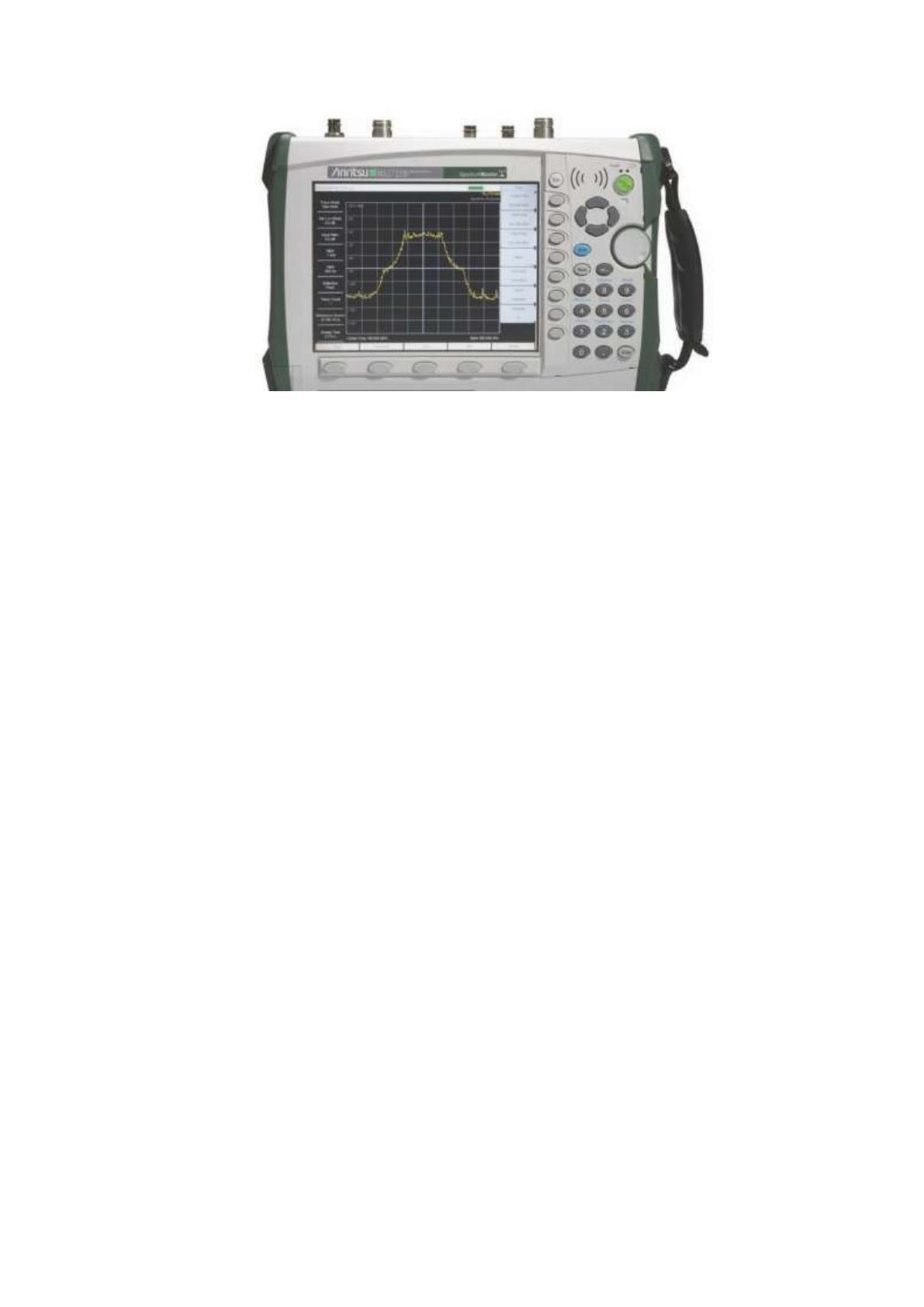

Рисунок
Переносные анализаторы спектра Anritsu MS2721B, Anritsu
MS2723B, Anritsu MS2724B являются наиболее совершенными и
портативными из представленных на рынке в настоящее время. Они
обладают высокой производительностью и компактными размерами при
доступной цене.
Анализаторы Anritsu MS2721B, MS2723B, MS2724B идеально подходят
для выполнения полного набора измерений при развертывании, запуске в
эксплуатацию и обслуживании систем GSM / GPRS / EDGE / CDMA /
cdmaOne / CDMA2000 / EVDO / W-CDMA / HSDPA / TD-SCDMA / DVB-
T/H, а также стационарного и мобильного WiMAX. Чувствительность,
беспрецедентная для переносного анализатора спектра с питанием от
батареи, позволяет измерять сигналы с очень низким уровнем.
Наиболее часто используемые измерения уже встроены в прибор. Они
включают в себя напряжённость поля, оценку занимаемой полосы частот,
мощность в канале, коэффициент мощности в соседнем канале,
демодуляцию АМ/ЧМ и сигналов с одной боковой полосой (SSB), а также
измерения отношения мощности несущей к уровню помехи (C/I). Простой
интерфейс для выполнения этих сложных измерений, существенно
уменьшает время тестирования и повышает производительность работы с
анализатором.
30
Измерительный вход анализаторов Anritsu
MS2721B, MS2723B, MS2724B может выдерживать без повреждения
кратковременный сигнал до +43 дБм (20 Ватт). Максимальный
непрерывный входной сигнал равен +30 дБм
Выводы: ООО «ИМПЕРИЯ СВЯЗИ» входит в тройку лидеров
поставщиков Интернет в Калуге и Калужской области.
Для организации локальной сети офиса необходимо в локальную
сеть объединить 27 рабочих машин (ноутбуков), расположенных с трех
различных зданиях.
В будущем количество элементов сети будет расти, необходимо
предусмотреть запас.
Помимо доступов локальным ресурсам необходимо обеспечить
доступ к глобальной сети.
31
ГЛАВА 3. ПРОЕКТИРОВАНИЕ СЕТИ
Рассмотрим необходимое оборудование для реализации
предложенной структуры сети.
3.1 Основные проектные решения. Подбор оборудования
В настоящее время на рынке представлен довольно широкий спектр
производителей оборудования для реализации технологии WiMAX.
Разработаны как узконаправленный комплексы, так и мульти
системные.
Остановимся на оборудовании фирмы MAXBridge.
3.1.1WiMAX базовая станция MAXBridge BS 50 Pico
MAXBridge BS 50 Pico - базовая станция сетей фиксированного
wimax 802.16d для работы на частоте 5GHz с мощностью 18dBm и
лицензией на 30 абонентских станций.

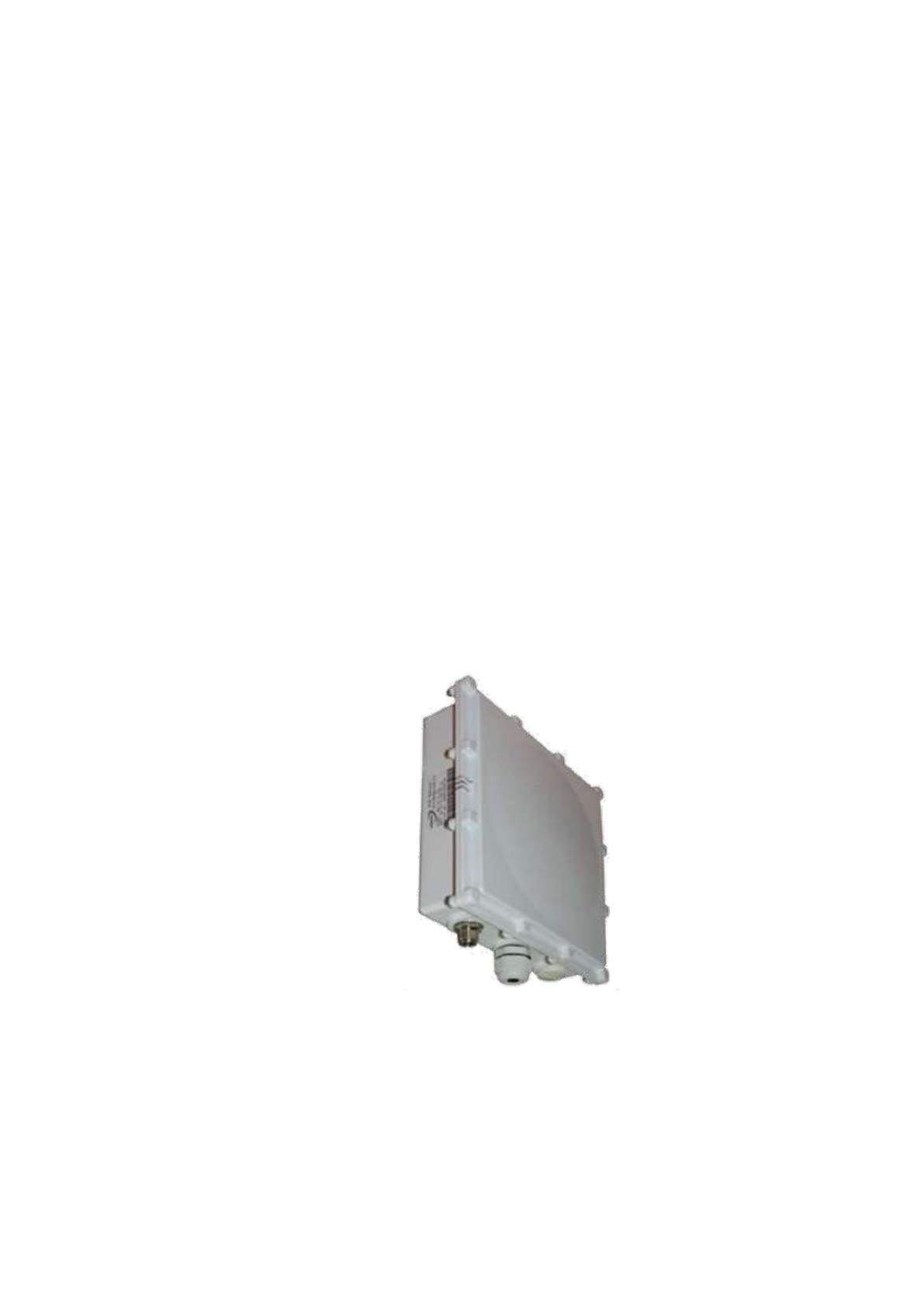

Рисунок – Базовая станция
MAXBridge BS 50 Pico - базовая станция стандарта IEEE 802.16-
2009 WiMAX 802.16d, предназначенная для построения фиксированных
сетей беспроводного широкополосного доступа в диапазоне частот 5150-
5350, 5470-5725, 5725-5850 МГц с выходной мощностью 18dBm.
