32
Выполненная в корпусе уличного исполнения Full Outdoor без
использования внутренних интерфейсных блоков. Поставляется с
лицензией на 30 одновременно работающих абонентских станций, в
дальнейшем может быть увеличено.
MAXBridge является решением последней мили операторского
класса, обеспечивающим беспроводный широкополосный доступ для
корпоративных абонентов Small and Medium Enterprises (SME), Small and
Home Offices (SOHO) и для стационарных индивидуальных абонентов
(Residential users) в городской, пригородной и сельской местности.
MAXBridge также применяется для построения корпоративных сетей
масштаба крупного предприятия, муниципальных сетей, беспроводных
сетей видеонаблюдения, и создания каналов точка-точка.
Основными преимуществами решения MAXBridge BS являются:
o Высокая пропускная способность сети за счет высокой спектральной
эффективности технологии WiMAX. Пропускная способность
оборудования MAXBridge в два раза выше пропускной способности
оборудования Wi-Fi IEEE 802.11a в канале одинаковой ширины.
o Большая дальность связи за счет высокого энергетического бюджета
линка. Дальность связи на оборудовании MAXBridge в топологии
точка-многоточка в три-пять раз выше дальности связи на
оборудовании Wi-Fi.
o Возможность стабильной работы в условиях отсутствия прямой
видимости NLOS, обусловленная устойчивостью WiMAX OFDM
сигнала к переотражениям радиоволн (замираниям).
o Большое количество (в 5-7 раз больше по сравнению с базовыми
станциями Wi-Fi) одновременно обслуживаемых абонентских
станций за счет использования эффективной технологии TDMA
множественного доступа.
33
o Предоставление дифференцированного сервиса абонентам c
обеспечением качества обслуживания Quality of Service (QoS).
o Возможность работы в условиях сильной интерференции и помех,
благодаря применению адаптивной модуляции, основанной на
измерении состояния канала связи CINR (отношение мощности
сигнала к шуму + интерференция) и применению механизмов ARQ
повторной передачи пакетов при потерях.
Базовая станция MAХBridge BS 50 Pico реализует технологию
дуплекса TDD и доступа TDMA и может обслуживать одновременно
свыше 100 абонентских станций. Максимальная выходная мощность Tx
power составляет 18 dBm. Максимальная пропускная способность базовой
станции в канале шириной 10 МГц составляет 32 Mbps. Данная скорость
передачи данных обеспечивается на дальности максимально до 15-20 км в
условиях прямой видимости LOS. Максимальная дальность связи в
условиях LOS составляет 50 км. Максимальная дальность связи в условиях
NearLOS (частный сектор, пригород) составляет 5-6 км.
Базовая станция MAХBridge BS 50 поддерживает бриджинг и
роутинг, QoS классы обслуживания BE, rtPS, nrtPS, UGS, обеспечивающие
заданные параметры канала связи по максимальной и минимальной
гарантируемой скорости передачи данных, максимальной задержке и
колебанию задержки. Класс обслуживания QoS может задаваться для
каждого абонентского CPE терминала или дифференцироваться для групп
пользователей, сетевых устройств и типа трафика пользовательских
локальных сетей на основе классификаторов трафика по MAC, IP адресам,
идентификаторам VLAN и др.
Устройство имеет наружное outdoor исполнение с уровнем защиты
IP66 и может устанавливаться вне отапливаемых помещений и
эксплуатироваться при температурах -40..+50С. Питание подается через
блок PoE, входящий в комплект поставки устройства. Для подключения
34
секторной или всенаправленной антенны имеется разъем N-Type и
интерфейс 10/100 BaseT для подключения к сетевому коммутатору или
маршрутизатору.
Таблицы – Технические характеристики
Модель
MAXBridge BS 50 Pico
Производитель
Unidata
Стандарт
IEEE 802.16-2009 Fixed WiMAX
Процессор
Wavesat DM256
Диапазон частот, МГц
5150-5350, 5470-5725, 5725-5875 MHz
Технология дуплекса
TDD 256 FFT
Тип доступа к среде
передачи
TDMA
Мощность излучения
18 dBm
Модуляция
OFDM FFT 256
Ширина канала
10 MHz
Отношение сигнал/шум
(SNR)
21dB @ 64QAM3/4, 3dB @ BPSK1/2
Длина фрейма
2.5, 4, 5, 8, 10, 12.5, 20 ms
Cyclic Prefix
1/4, 1/8, 1/16, 1/32
Дальность работы
Зависит от используемой антенны
Скорости передачи данных
до 32 Мбит/с
Сетевые порты
1 х 10/100 Base-T
Шифрование данных
DES, 3DES, AES
Потребляемая мощность
20 Вт.
Напряжение питания
220 A/C
Тип питания PoE
IEEE 802.3af 48V
Материал корпуса
Алюминий
Размеры, мм.
235x235x60 мм.
35
Рабочий диапазон
температур
-40..+50С
Исполнение
Внешнее
Соответствует стандартам
Radio 1995/5/EC R&TTE, EN 301 489,
IEC 60950-1, ГОСТ 51318.22, ГОСТ
51318.24, ГОСТ 51317, ГОСТ МЭК 60950-1.
Сертификат
Сертификат Минсвязи (ССС)
Вес
3.0000
Управление
Web, CLI
Дополнительная
информация
Routing Static, Optional RIP/OSPF
Supported QoS BE, rtPS, nrtPS, UGS
Convergent Sublayers IEEE Std
802.3/Ethernet, 802.1Q-1998 (VLAN);
IP over Std 802.3/Ethernet, 802.1Q-1998
Service differentiation MAC
source/destination/mask, VLAN ID,
IP TOS address/mask, source/destination,
TCP, UDP protocol number,
source/destin., Port range
Management Web, CLI
Remote Management, Upgrade SNMP,
XML-RPS by NMS
Security IEEE 802.16-2004
3.1.2 Абонентская WiMAX станция MAXBridge CPE 50 SME
MAXBridge CPE 50 SME - абонентская станция сетей
фиксированного wimax 802.16d для работы на частоте 5GHz с
интегрированной антенной 23dBi.
36

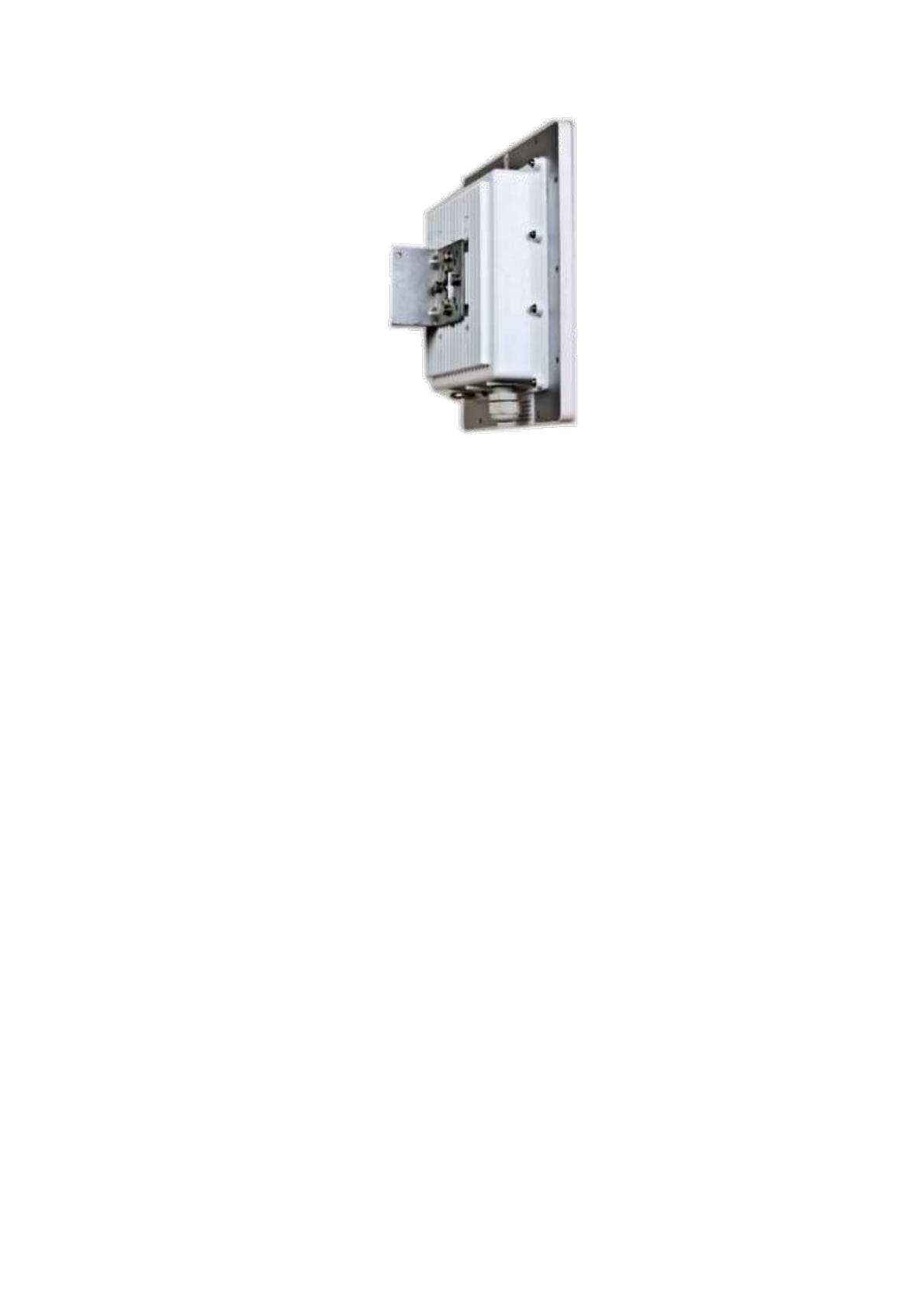

Рисунок – Абонентская станция
MAXBridge CPE 50 SME - абонентская станция стандарта IEEE
802.16-2009 для работы в фиксированных сетях беспроводного
широкополосного доступа fixed WiMAX в диапазоне частот 5150-5850
МHz. Выполненная в алюминиевом корпусе уличного исполнения с
интегрированной антенной 23dBi и фиксируется на кронштейн с помощью
крепления с регулировкой наклона и направления, что позволит точно
навести антенну на базовую станцию.
Устройство предназначено для подключения в сеть фиксированного
БШД корпоративных абонентов -Small and Medium Enterprises (SME),
Small and Home Offices (SOHO), стационарных индивидуальных абонентов
(Residential users) в городской, пригородной и сельской местности на
расстоянии от базовой станции до 20-30 км в условиях LOS и до 5 км в
условиях NearLOS.
Максимальная пропускная способность составляет 32 Mbps в канале
шириной 10 МГц. Благодаря использованию технологи WiMAX дальность
связи MAXBridge CPE 50 SME с интегрированной антенной составляет
до 30 км LOS от базовой станции, в том числе в условиях отсутствия
прямой видимости nearLOS порядка 3-5 км.
37
Поддержка эффективного механизма ARQ и адаптивной модуляции
в зависимости от уровня интерференции позволяет системе MAXBridge 50
стабильно работать в условиях высокого уровня помех.
MAXBridge CPE 50 поддерживает все типы классификации трафика
и качества QoS обслуживания по стандарту IEEE 802.16-2009.
Станция оснащена интерфейсом 10/100 Base-T для подключения ПК или
ЛВС. При подключении к ЛВС устройство может работать как бридж с
поддержкой VLAN или IP маршрутизатор с функциями Network Address
Translation (NAT), Firewall, Traffic shape.
Устройство имеет наружное outdoor исполнение (уровень защиты
IP66), может устанавливаться вне отапливаемых помещений и
эксплуатироваться при -40 +50 С. Питание подается через блок PoE,
входящий в комплект поставки устройства.
Таблица – Технические характеристики
Дополнительная информация
Артикул
MAXBridge CPE SME
Производитель
Unidata
Стандарт
IEEE 802.16-2009 Fixed WiMAX
Процессор
Wavesat NP7256 Shark
Диапазон частот, МГц
5150-5950 MHz
Технология дуплекса
TDD 256 FFT
Тип доступа к среде
передачи
TDMA
Мощность излучения
20 dBm
Модуляция
OFDM FFT 256
Ширина канала
5, 7, 10 MHz
Отношение
сигнал/шум (SNR)
21dB @ 64QAM3/4, 3dB @ BPSK1/2
38
Длина фрейма
2.5, 4, 5, 8, 10, 12.5, 20 ms
Cyclic Prefix
1/4, 1/8, 1/16, 1/32
Антенна
23 dBi
Поляризация
Вертикальная
Дальность работы
до 20 км
Скорости передачи
данных
до 32 Мбит/с
Сетевые порты
1 х 10/100 Base-T
Шифрование данных
DES, 3DES, AES
Потребляемая
мощность
12 Вт.
Напряжение питания
220 A/C
Тип питания PoE
IEEE 802.3af 48V
Материал корпуса
Алюминий
Размеры, мм.
306x306x122 мм.
Рабочий диапазон
температур
-40..+50С
Исполнение
Внешнее
Соответствует
стандартам
Radio 1995/5/EC R&TTE
Сертификат
Сертификат Минсвязи (ССС)
Вес
3.0000
Управление
Telnet, SSH, SNMP (Standard and extended MIBs),
HTTP
Дополнительная
информация
Routing Optional (Static/RIP/OSPF)
VLAN Compliance Yes, IEEE 802.1q and transparent
mode
Network Filtering Optional (MAC address, IP
39
address, IP subnet,
IP SRC/DST PORT - Router mode, Application mode
presets)
DHCP Yes (Optional with Routing mode)
Network Advanced Features Optional (Traffic shaper,
DHCP server)
QoS Support BE, rtPS, nrtPS, UGS
Service Flows 16 Configurable Traffic Classification
Yes
Management Telnet, SSH, SNMP (Standard and
extended MIBs), HTTP
Remote Management, Upgrade Yes

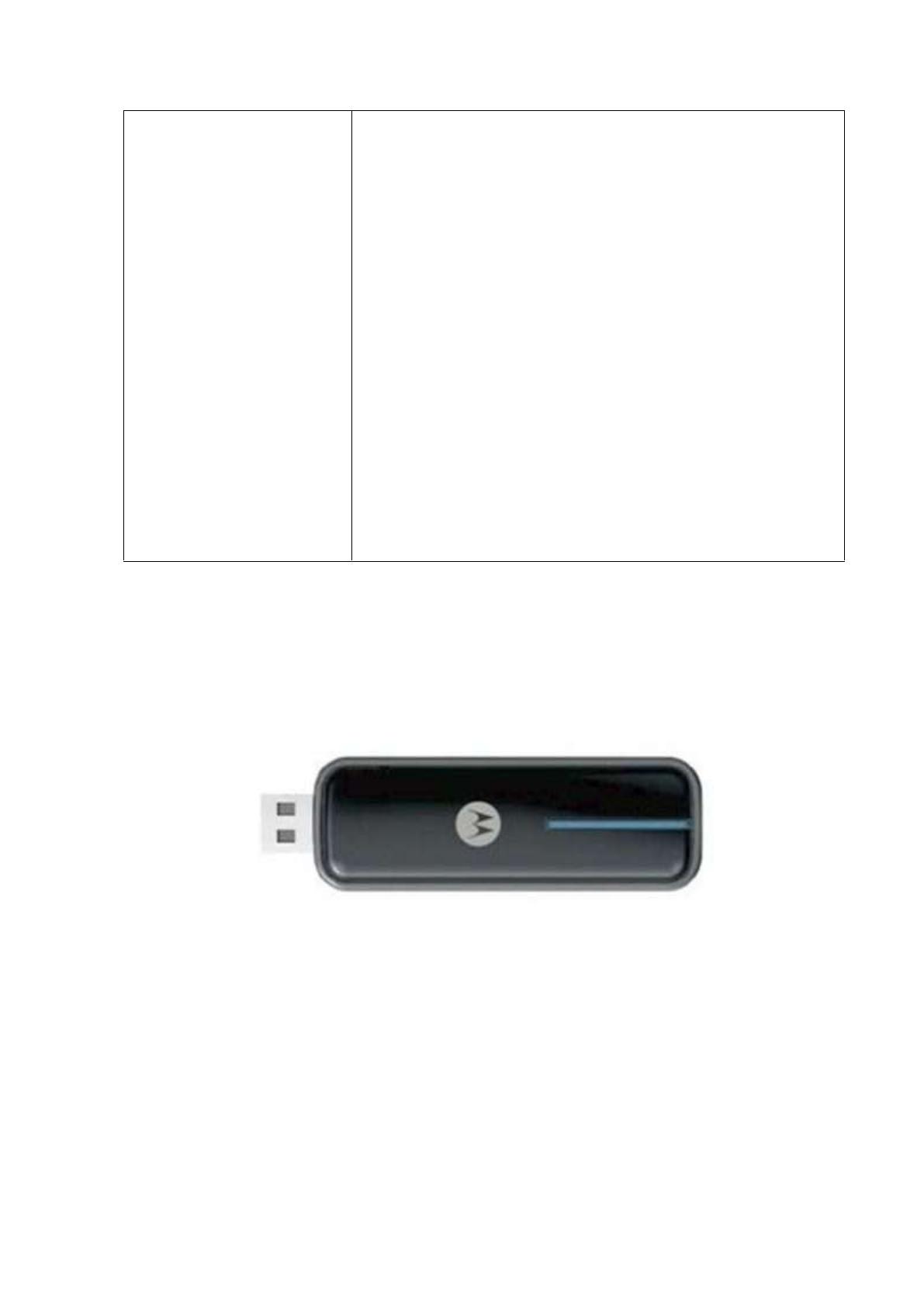

3.1.3Motorola USBw 100 – универсальный WiMAX-модем
Рисунок – Универсальный WiMax модем
40
3.2 Охрана труда и техника безопасности
К работе в качестве инженера (наладчика) допускаются лица,
достигшие 18 лет, годные по состоянию здоровья, прошедшие вводный
инструктаж и первичный инструктаж на рабочем месте, обучение и
проверку знаний требований охраны труда в установленном порядке.
Во время работы работник проходит:
проверку знаний требований охраны труда 1 раз в год
проверку знаний по электробезопасности для неэлектротехнического
персонала в объеме 3 группы по электробезопасности — ежегодно;
периодический медицинский осмотр.
Работникам необходимо:
соблюдать правила внутреннего трудового распорядка, режимы
труда и отдыха, установленные в организации;
соблюдать требования пожарной безопасности и
электробезопасности;
выполнять требования охраны труда при использовании
инструмента;
бережно относится к полученным средствам индивидуальной
защиты.
На работника могут воздействовать следующие опасные и вредные
производственные факторы:
выполнение работ на высоте;
воздействие электрического тока;
неблагоприятные метеорологические условия (повышенная и
пониженная температура воздуха, и т.п.);
Работникам необходимо:
знать пути эвакуации при авариях или пожаре, места размещения
первичных средств пожаротушения, уметь их применять;
41
знать местоположение средств оказания первой (доврачебной)
помощи, уметь оказывать первую (доврачебную) помощь пострадавшим
при несчастном случае;
знать и соблюдать правила личной гигиены.
В случае обнаружения при подготовке к работе или в процессе ее
выполнения неисправностей рабочих мест, инструмента, средств
индивидуальной защиты, а также каких-либо опасностей вблизи этих мест
следует сообщить об этом своему непосредственному руководителю и в
дальнейшем выполнять его указания.
Лица, допустившие невыполнение или нарушение инструкции о
охране труда, привлекаются к дисциплинарной ответственности в
соответствии законодательством РФ и с правилами внутреннего трудового
распорядка и, при необходимости, подвергаются внеочередной проверке
знаний норм и правил охраны труда.
Работники обязаны следить за состоянием своей рабочей одежды,
обуви и других средств индивидуальной защиты. Они должны быть
исправны, надеты без свисающих частей, застегнуты на все крепления,
соответствовать климатическим условиям в день работы.
До начала работ необходимо осмотреть рабочие места, проверить их
подготовленность к работе, наличие достаточного освещения,
эвакуационных путей, отсутствие загроможденности.
Подготовить необходимый инструмент, приспособления, материалы
и средства (тару) для их переноса.
Перед началом работ на высоте следует осмотреть используемые
площадки, лестницы, стремянки, настилы и другие вспомогательные
средства подъема, проверить их исправность. Переносные средства
должны иметь непросроченную дату периодических испытаний,
нескользящие основания и допуск к эксплуатации.
