• Некомпетентное использование, отключение или настройка средств
информационной защиты.
Следующим пунктом приведем основные пути умышленной
дезорганизации работы, вывода из строя компонентов ИС компании,
несанкционированный доступ к информации (в корыстных целях, по
принуждению третьих лиц, из желания навредить или отомстить):
• Умышленные действия, приводящие к полному или частичному
изменению функциональности компонентов ИС или выходу из строя
технических или программных ресурсов;
• Действия по дезорганизации функционирования ИС, кража
документации и носителей данных;
• Несанкционированное копирование документов и информационных
носителей; преднамеренное искажение информации, введение заведомо ложных
данных;
• Отключение или вывод из строя средств обеспечения
функционирования ИС (электропитания, кондиционирования и вентиляции,
линий связи, технической аппаратуры и т.п.);
• Перехват и анализ данных, передаваемых по каналам связи и ЛВС;
• Кража производственных отходов (распечаток документов, записей,
информационных носителей и т.п.);
• Неправомерное получение атрибутов доступа в систему (используя
халатность сотрудников, путем подделки, подбора или подлога и т.п.);
• Несанкционированный доступ к ресурсам информационной
системы с рабочих станций легальных пользователей;
• Хищение или взлом шифров криптографической защиты данных;
• Применение аппаратных и программных закладок с целью
безопасного осуществления доступа к информационным ресурсам или
реализации изменении в схемах функционирования компонентов корпоративной
ИС;
• Противозаконное применение аппаратных, программных средств
или информационных ресурсов, нарушающее права третьих лиц;
• Использование технических средств для несанкционированного
изъятия данных.
1.2.4 Оценка существующих и планируемых средств защиты
Разработку и проведение мероприятий по защите информационной
безопасности в компании обеспечивает отдел информационных технологий.
Отдел информационных технологий включает в себя специалистов
технической поддержки, программистов и системных администраторов.
Специалисты ТП отвечают за:
Получение от клиентов сообщений об инцидентах;
Организацию решения инцидентов на уровне, удовлетворительном
для клиента;
Слежение за статусом инцидента в ходе работы над ним;
Информирование клиента о ходе решения его проблем и
восстановлении нормального функционирования услуг;
Мониторинг, управление и выдача отчетов о качестве услуг,
которые предоставляются провайдером каждому отдельному пользователю.
Зона ответственности специалистов ТП охватывает следующие виды
деятельности:
Регистрация и начальный анализ заявок пользователей об
инцидентах;
Локализация причин возникновения инцидента;
Инициирование соответствующих действий, направленных на
устранения проблемы;
Генерация и управление всеми отчетами, имеющими отношение к
инциденту;
Отслеживание всех действий, направленных на устранение
проблемы и управление всем процессом разрешения инцидента;
Закрытие инцидента.
Программисты и системные администраторы занимаются настройкой
активного оборудования, поддержкой различных баз данных, удаленной
корректировкой работы всего сетевого оборудования компании.
В настоящее время в организации используются следующие
составляющие информационной системы:
1. электронная почта;
2. центральные хранилища данных;
3. автоматизированная отправку сообщений электронной почты;
4. общеинформационный портал;
5. средства для мобильной работы.
Благодаря централизованной системы авторизации на рабочих станциях
коллектив обмениваться информацией в режиме реального времени, а также
сотрудники могут эффективно работать на удаленных рабочих местах и
осуществлять совместную работу в различных операционных системах.
С помощью локальной вычислительной сети, которая служит для
организации совместной работы значительно увеличен объем информации,
который может обрабатывать один сотрудник компании.
Используемые технологии позволяют работникам вести использование и
обмен информацией в реальном времени для улучшения принятия решений,
уменьшения времени на ответы, лучшей согласованности действий и более
продуктивного использования времени и ресурсов.

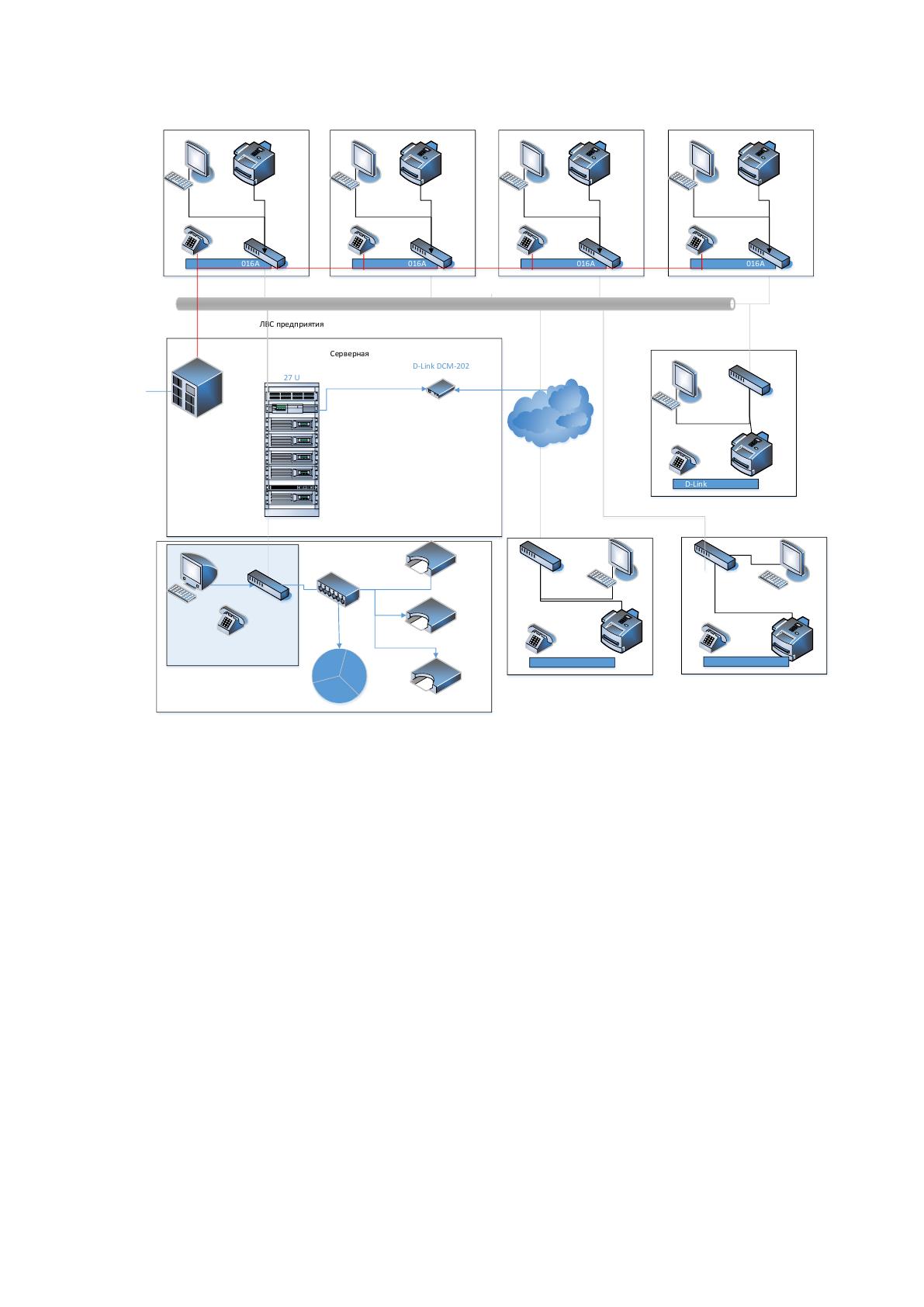

Структурная схема технической архитектуры компании представлена на
рисунке 1.3.
27 U
2 U Патч панель
1 U APC Smart-UPS 2200VA
2 U Маршрутизатор ZyXEL GS-4024F
3 U IBM x3550 Express Почтовый сервер
3 U IBM x3550 Express Файл-сервер
3 U IBM x3550 Express Сервер БД
3 U IBM System Storage DS3200
D-Link DCM-202
Серверная
МФУ
Brother DCP-9010CN
АРМ администратора
СКУД
ЛВС предприятия
D-Link DES-1016A
3 U Сервер СКУД, СУБД
К городской АТС
МФУ
Brother DCP-9010CN
D-Link DES-1016A
МФУ
Brother DCP-9010CN
D-Link DES-1016A
МФУ
Brother DCP-9010CN
D-Link DES-1016A
Считыватели
Турникет
Считыватели
Считыватели
КонтроллерElsys-MB-SM
D-Link DES-1016A
D-Link DES-1016A
Служба ИБ
D-Link DES-1016A
Internet
АТС
Siemens HiPath 3000
ИТ-отдел
Экспертно-
правовой отдел
Управление
делами
Отдел
социальной
защиты
Комитет по
управлению
муниципальным
имуществом
Управление
образования
Финансовое
управление
Рисунок 1.2 Структурная схема технической архитектуры компании
Для построения ЛВС используются маршрутизатор ZyXEL GS-4024F,
физически расположенный в серверной комнате, а также неуправляемые
коммутаторы D-Link DES-1016A, расположенные в соответствии со схемой
расположения сетевого оборудования, из расчета 1 коммутатор на 16 рабочих
мест.
Основные характеристики данного коммутатора:
• Автоматическое определение MDI/MDIX на всех портах
• Метод коммутации:Store-and-forward
• Ethernet/Fast Ethernet: Полный дуплекс/полудуплекс
• Управление потоком IEEE 802.3x
• Функция Plug-and-play
o Коммутационная матрица 3.2 Гбит/с
• IEEE 802.3 10BASE-T Ethernet (медная витая пара)
• IEEE 802.3u 100BASE-TX Fast Ethernet (медная витая пара)
• ANSI/IEEE 802.3 NWay автоопределение скорости и режима работы
• Управление потоком IEEE 802.3x
В сети выделено 2 сегмента:
-серверный сегмент;
- пользовательский сегмент.
Доступ в Интернет организован по выделенной линии по технологии
ADSL со скоростью до 10 мбит/сек.
В качестве ADSL-модема используется D-Link DCM-202.
В состав серверной фермы входят следующие серверы:
файловый;
сервер баз данных;
почтовый сервер;
сервер управления.
В качестве аппаратной основы серверов используются решения от IBM –
сервера модели x3550 Express.
Основные параметры сервера приведены ниже:
Четырехядерный процессор Intel® Xeon® E5320, 1.86ГГц
(масштабируется до двух).
Быстродействующая память 2х512МБ, 667МГц (максимальный
объем 32ГБ).
Диски SAS или SATA с "горячей" заменой (до 2.4ТБ или 4.0ТБ
соответственно).
Технология предсказания сбоев Predicitive Failure Analysis1.
Стандартная гарантия 3 года с обслуживанием на месте.
В комплекте с устройством поставляется специализированное
программное обеспечение - IBM Director 6.1 и IBM Systems Director Active
Energy Manager.
В качестве устройства резервирования данных используется дисковая
система IBM System Storage DS3200, которая имеет собственное программное
обеспечение управления резервированием информации.
Основные характеристики этой системы приведены ниже.
Масштабируемость до 3,6 Тб при использовании дисков SAS
объемом 300 Гб с возможностью горячей замены.
Упрощение развертывания и управления с помощью DS3000 Storage
Manager.
Возможность дополнительного подключения до трех дисковых
полок EXP3000 общим объемом 14,4 Тб.
Интерфейс - Serial Attached SCSI
Защита сети осуществляется за счет применения антивирусной программы
и программного брандмауэра. Кроме того, внедрена политика разделения прав
доступа к ресурсам сети и выделены фронтальный участок сети и внутренние
участки.
Пользовательский сегмент сети разделен на фрагменты в соответствии с
организационным делением ООО. Для облегчения обслуживания и ремонта
оргтехники на всем предприятии используются однотипные рабочие станции
Depo Ego 8510 mn и многофункциональные устройства Brother DCP-9010CN,
технические характеристики которых приведены в таблице 1.7 и в таблице 1.8.
Таблица 1.7
Технические характеристики рабочих станций
Наименование
характеристики
Значение характеристики
Корпус
Минитауэр
Процессор
Amd athlon 64 x2 4400+ 2.3 ггц
Оперативная
память
Pc6400 ddr2 sdram
• 1 гб 240-конт. Dimm
Жесткий диск
160 гб • serial ata 1.0 • 7200 об./мин.
Схема используемой программной архитектуры представлена на рисунке
1.4.
TCP/IP
Сервер
1С Бухгалтерия 2.0
MS Office 2007
McAfee Active
Protection
Outpost Security
Suite Service
Windows 7 Professional Edition 32 bit
1С Управление
торговлей
MS Off ice 2007
McAfee Active
Protection
Outpost Security
Suite Service
Hidden
Administrator
MS Office 2007
McAfee Active
Protection
Outpost Security
Suite Service
TCP/IP
TCP/IP
TCP/IP
АРМ сотрудников ИТ-
отдела
АРМ бухгалтеров
АРМ сотрудников
McAfee Active
Protection
Lotus
Windows 7 Professional Edition 32 bit
Windows 7 Professional Edition 32 bit
Сервер
Бастион-Elsys
АРМ администратора СКУД
Windows 7 Professional Edition 32 bit
MS Off ice 2007
McAfee Active
Protection
Outpost Security
Suite Service
FreeBSD
Oracle
Рисунок 1.3 Схема программной архитектуры
В соответствии с представленной схемой, в качестве операционной
системы на АРМ пользователей используется Windows 7 SP2, в качестве
серверной - Windows Server 2008 Enterprise Edition.
В качестве пакета офисных приложений установлен MS Office 2010,
включающий в себя MS Word 2010, MS Excel 2010. Кроме того, на АРМ
пользователей установлен почтовый клиент MS Outlook 2010. В качестве
обозревателя страниц Интернет используется браузер MS Internet Explorer 8.0.
В комплекте серверами поставляется специализированное программное
обеспечение - IBM Director 6.1 и IBM Systems Director Active Energy Manager.
Для организации выделенного файлового сервера и сервера печати
используется Windows Storage Server 2003 R2, предназначенный для построения
высоконадежных, легко интегрируемых и экономичных сетевых устройств
хранения. Windows Storage Server 2003 R2 является идеальным решением для
консолидации файловых серверов, позволяющим организовать
централизованное управление устройствами хранения на основе политик и
значительно снизить эксплуатационные расходы.
Для автоматизации деятельности бухгалтерии используется программный
комплекс 1С Бухгалтерия 2.0, для автоматизации деятельности отдела продаж –
1С Управление торговлей. Для хранения данных используется СУБД Oracle
Standard Edition One. Таким образом, вся информация, которая является
информационными активами, хранится в этих базах данных.
Для защиты от вирусов на предприятии используется McAfee Active
Protection.
Кроме указанных мер, в целях обеспечения информационной
безопасности в компании разработана и применяется система видеонаблюдения.
Система построена на использовании видеокамер Panasonic WV-BP334.

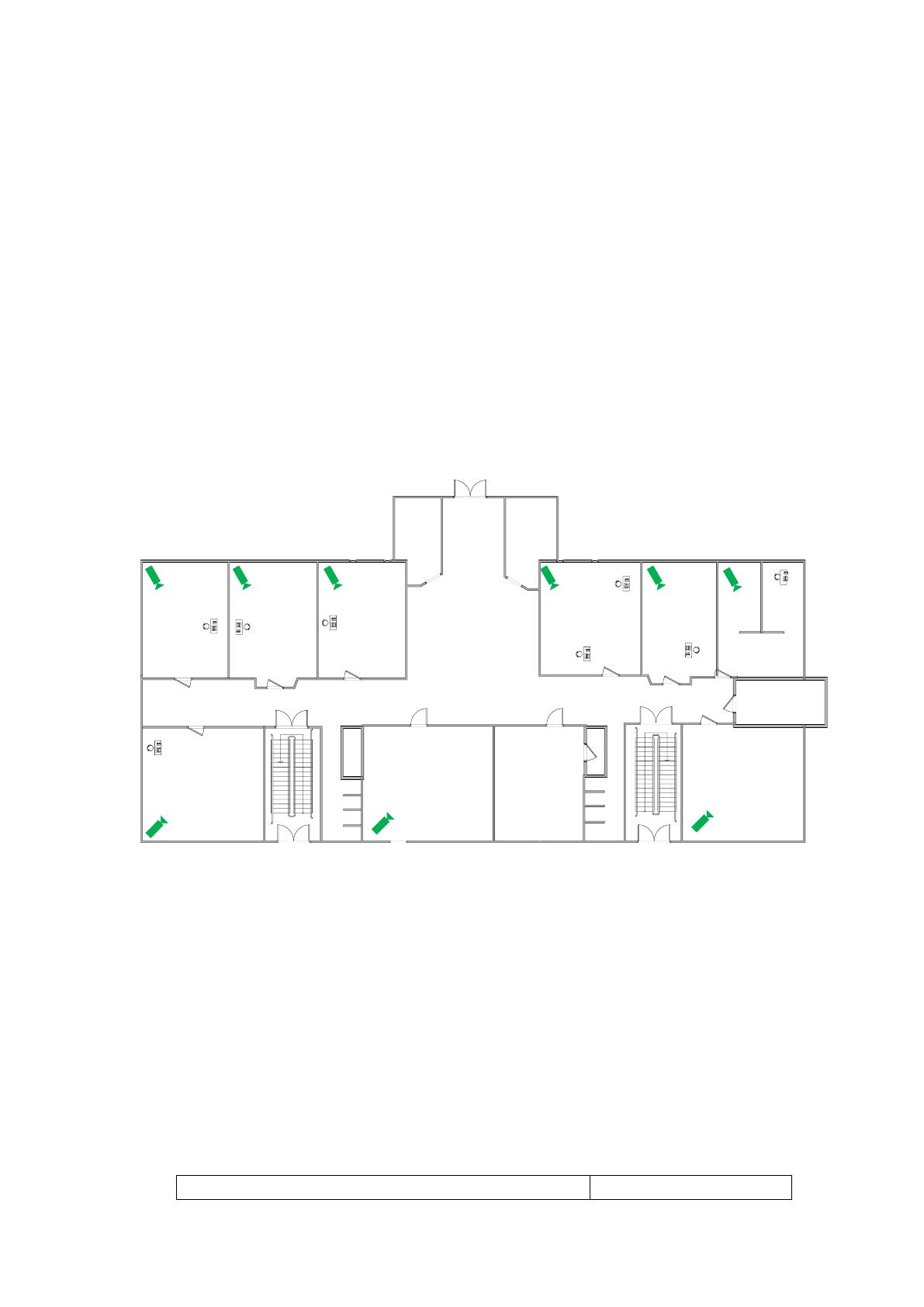

Схема расположения камер в здании компании приведена на рисунке 1.5.
Вниз
Вниз
РМ 1.1
РМ 1.3
РМ 1.4
РМ 1.5
РМ 1.6
РМ 1.8
РМ 1.9
Серверная
РМ 1.6
САМ 1.8
Рисунок 1.4 Схема расположения камер в здании компании
Результаты оценки действующей системы безопасности информации
приведены в таблице 1.7.
Таблица 1.8
Анализ выполнения основных задач по обеспечению информационной
безопасности
Основные задачи по обеспечению
Степень
1.2.5 Оценка рисков
Построение любой системы защиты - это мероприятие, сопряженное с
определенными затратами.
Оценка рисков ставит своими задачами определение возможных потерь
(финансовых, репутационных и пр.) и определение стоимости мер (решений),
направленных на построение системы защиты (нивелирование негативных
последствий).
Оценку рисков рассчитывают по формуле
R=W*S,
где W - вероятность возникновения негативного события (вероятность
реализации угрозы); S - стоимость актива.
Вероятность возникновения негативного события (реализация угрозы)
может определяться двумя способами:
• на основании статистических данных (количественная оценка);
• на основании экспертной оценки (качественная оценка).
Для количественной оценки используются сведения, накопленные самой
организацией и другими организациями, осуществляющими деятельность в
одной области (секторе экономики). Для более или менее точной оценки
необходимы статистические данные, накопленные за период не менее одного
года.
информационной безопасности
выполнения, %
Обеспечение антивирусной защиты
50
Организация работы защищенного
документооборота
60
Предотвращение утечек информации по
каналам ПЭМИН
70
Защита информации, хранимой в БД
60
Организация разграничения и защиты
информации в информационной системе
компании
50
Обеспечение безопасности в ходе
переговоров, встреч и тому подобное
90
Обеспечение охраны здания и особо важных
помещений
90
При отсутствии данных, позволяющих провести количественную оценку,
проводится качественная оценка. Лучше всего ее поручить специалистам в
области информационной безопасности. Качественная оценка заключается в
определении вероятности наступления того или иного негативного события на
основании теоретических исследований.
Определение стоимости актива является весьма сложной процедурой.
Существует несколько подходов в определении стоимости актива:
• по ценности (стоимости) информации (самая сложная, но и самая точная
(верная) процедура);
• по стоимости средств обработки информации, используемых для обработки
соответствующих (конкретных) сведений, технических и программных средств.
В условиях отсутствия корректных данных о стоимости информации и в
случае, когда стоимость средств обработки информации не является величиной
допустимой для использования в процедуре оценки рисков, вполне логично
оценить риск, исходя:
• из предполагаемой стоимости «простоя» сервисов (например, недоступность
базы данных и, как следствие, невозможность оказания услуг клиентам);
• из стоимости восстановительных процедур (например, восстановление
доступа к базе данных);
• из стоимости компенсационных выплат и штрафов (например, возможная
стоимость компенсационных выплат субъекту персональных данных, чьи
данные были утеряны, или украдены, или уничтожены, или ошибочно
пересланы куда-либо) и т.д.
В данном случае формула R=WS уже не используется, а работа по оценке
риска является процедурой, проводимой специалистами (экспертами) в области
информационной безопасности и специалистами (экспертами) бизнес-
подразделений (бизнес-экспертами).
На основании определения угроз активам и на основании моделирования
действий (бездействия) нарушителя строится модель угроз и нарушителя. Это
документ, в котором описываются и категорируются конкретные угрозы,
которые могут быть реализованы (допущены) нарушителем того или иного типа;
описываются и категорируются нарушители и возможные сценарии
