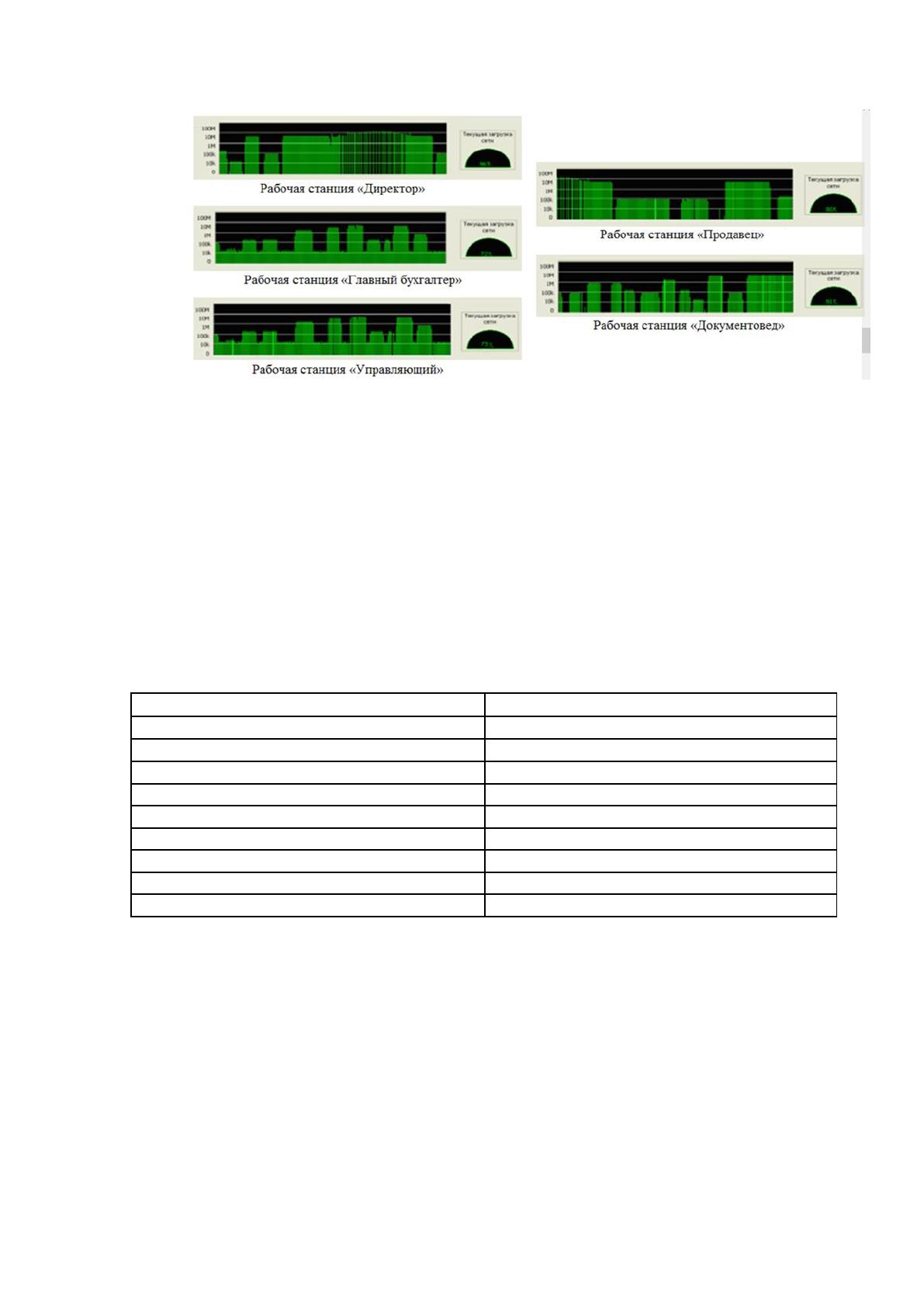

Рисунок 8 – Фрагменты загрузки рабочих станций
Используя анализатор трафика, получена текущая статистка
основных элементов ЛВС на предмет скорости передачи пакетов в
существующей ЛВС в обычном рабочем режиме. А именно: в данной
ситуации идёт офисная работа с использованием типовых транзакций [34].
Состав и характеристика существующей KC до модернизации
показана в таблице 3.
Таблица 3 – Состояние и характеристика КС до модернизации
Характеристика
Значение
Тип кабеля
Витая пара, 5 категория
Топология сети
звезда (дерево)
Метод доступа к среде
Метод множественного доступа
Скорость соединения, Мбит/с
100
Количество рабочих станций
18 (в одном здании)
Характеристики рабочих станций
Core 2Duo-1800, 120 Гбайт, 2Гб
Количество серверов
2
Характеристики серверов
Core i5-4570, 2Тб, 4Гб
Количество коммутаторов D-Link
3 (16 портов, 10/100 Мбит/с)
2.3. Оценка эффективности существующей сети предприятия
Долгое время существующая ЛВС справлялась с поставленными
перед ней задачами, а именно с объёмом передаваемой информации,
коммутационное оборудование позволяло подключать новых
33
пользователей, что говорило о возможности её наращивания. Сеть
обеспечивала безошибочную и безостановочную работу.
За 15 лет существования на ЛВС возложили ряд новых задач, и
ситуация изменилась коренным образом. Вследствие постепенного
расширения магазина, a именно появления в головном подразделении
магазина новых рабочих мест и включения их в ЛВС, возросла нагрузка на
сеть. Коммутационное оборудование, рассчитанное на ограниченное
количество подключений уже не справляется с поставленной перед ним
задачей. [36]. Возросшая нагрузка на сетевое оборудование превысила все
допустимые нормы. Скорость передачи данных существенно снизилась.
Исходя из всего этого, при передаче данных стали возникать
ошибки, которые замедляют работу отделов. На момент модернизации в
состав организации обязательно вошло новое подразделение, которое
географически удалено от головного подразделения и включает в себя 5
рабочих мест, 1 сервер и 1 сетевой принтер, нуждающихся в подключении
к ЛВС головного подразделения.
Несмотря на то, что процесс модернизации подразумевает частичное
переоснащение, в данном случае приходится рассматривать вариант
полной заменены существующей сети в здании головного подразделения,
причиной этому служит неправильный подход при ее первоначальном
создании. Создавая первую сеть, организация не имела правильно
сформулированных задач и исходных требований, не говоря уже о наличии
проекта. Построение и масштабирование ЛВС основывалось на решении
текущих задач путем подбора самого доступного оборудования. Этот путь
«латания дыр» и случайных шагов привел к множеству серьезных ошибок.
Сложившаяся ситуация подталкивает к созданию вычислительной
сети, которая была бы лишена перечисленных недостатков с учётом
возможности её дальнейшего расширения [38].
34
Модернизируемая КС создается как транспортная сеть передачи
данных, к основным функциям которой относится:
- надежный и достоверный обмен оперативно-технологической,
производственно-хозяйственной, планово-экономической и иными видами
информации;
- обеспечение доступа абонентов сети организации к ресурсам
ведомственной сети передачи данных;
- обеспечение доступа абонентов сети к ресурсам региональных
сетей других организаций и объединений;
- обеспечение доступа абонентов модем-сети к разнообразным
информационным ресурсам: сеть Internet, сети общего пользования других
операторов.
Модернизированная КС обеспечит быструю и гарантированную
доставку различных видов информации между всеми абонентами сети,
будет обладать: высокой технологической надежностью, эффективной
системой управления и безопасности, возможностью контроля каналов
передачи данных, оптимизации различных параметров передачи и снятия
статистических характеристик [18, с.71-72].
Модернизированная КС должна быть рассчитана на дальнейшее
расширение парка компьютеров ООО «Лад Ай Ти» и усложнение
решаемых задач с количеством рабочих станций до нескольких десятков. В
качестве активного оборудования используются 8-и, 12, 24 и 32-х
портовые коммутаторы (Switch). Оборудование передачи данных будет
представлено несколькими коммуникационными серверами с модемами
[17].
2.4. Выявление недостатков в компьютерной сети предприятия
35
Чтобы достоверно определить, недостатки КС организации ООО
«Лад Ай Ти», локальную сеть необходимо подвергнуть комплексным
диагностическим мероприятиям. Комплексная диагностика полагает
выполнение следующих видов работ (этапов).
- Обнаружение недостатков физического уровня сети: системы
кабельной линии, системы электрического питания активного оснащения;
присутствия шума от сторонних источников.
- Текущие измерения загруженности каналов сетевой связи и
установление воздействия уровня нагрузки каналов связи на период
реакции прикладного ПО.
- Измерение коллизионного количества сети и выявление причин их
возникновения.
- Измерение количества погрешностей передачи данных на уровне
каналов связи и выявление причин их возникновенья.
- Обнаружение несовершенств сетевой архитектуры.
- Измерение текущей занятости сервера и установление влиянья
степени его нагрузочной способности на время реакции прикладного ПО.
- Раскрытие дефектов прикладного ПО, в следствии которых
появляется неэффективное использованье пропускной способности
сервера и сети.
Мы остановимся детальнее на основных четырех стадиях
комплексной диагностики локальной сети, а именно на диагностике
канального уровня сети, так как задача диагностики без затруднений
решается для системы кабельной сети. Кабельную систему сети возможно
полноценно протестировать исключительно специальными приборами,
такими как кабельный сканер или тестер. «A U T O T E S T» на кабельном
сканере позволяет осуществить полный тестовый комплекс на
соответствие кабельной системной сети избранному стандарту.
36
Режим «AUTOTEST» не позволяет обследовать уровень шума,
создаваемого сторонним источником в электрокабеле. Это может быть
шум от люминесцентной электролампы, силовой электрической проводки,
сотового телефона, многофункционального устройства копирования. Для
определенья уровня шума сканеры для кабеля имеют, как правило,
специальную функцию. Поскольку кабельная система сети полностью
обследуется только на стадии ее инсталляции, а шум в электрокабеле
может появляться непредсказуемо, то нет совершенной гарантии того, что
шум обнаружится как раз в период полномасштабного испытания сети на
этапе ее инсталляции [40].
При обследовании локальной сети сканером для кабеля вместо
активного оборудования к кабелю подключают с одного конца - сканер, с
другого - инжектор. Далее, после проверки кабеля сканер и инжектор
отключают, и подключается активное оборудование, такие как сетевые
платы, концентраторы, коммутаторы.
Диагностирование сетевых устройств (или компонента сети) также
имеет свои тонкости. Избрание конкретного подхода зависит от того, что
выбирается в качестве критерия бесперебойной работы устройства. Как
правило, выделяют три типа критериев.
Первый сформирован на контрольной проверке текущих значений
параметров, которые характеризуют работу диагностируемого устройства.
Критериями хорошей работы устройства в данном случае будут являться
рекомендации его производителя, или так именуемые промышленные
стандарты де-факто. Главными достоинствами подхода являются простота
и удобство при решении самых распространенных, но, относительно не
сложных проблем. Тем не менее, случается что, когда явный дефект
значительную часть времени не обнаруживается, а дает о себе знать только
при некоторых, сравнительно редких режимах работы и в не
37
предсказуемые моменты времени. Обнаружить такие дефекты и
недостатки, при контроле только текущих значений параметров, крайне
затруднительно.
Второй подход основан на проведение исследования базовых линий
параметров (так называемых трендов), характеризующих работу
диагностируемого устройства. Главный принцип второго подхода можно
выразить следующим образом: «устройство работает хорошо, если оно
работает так, как всегда». На этом принципе основано упреждающее
(proactive) диагностирование сети, цель которой - предупредить
наступление ее критических состояний. Противоположной упреждающей
является реактивное (reactive) диагностирование, целью которого, является
локализация и ликвидация дефектов. В отличие от первого, данный подход
позволяет замечать недостатки и дефекты, обнаруживающиеся не
постоянно, а время от времени. Недостатком второго подхода является
предположение, что изначально сеть функционировала в нормальном
режиме. Но «как всегда» и «хорошо» не всегда означают одно и то же.
Третий подход реализовывается посредством контрольной проверки
интегральных показателей качества функционирования диагностируемого
устройства (далее в тексте - интегральный подход). С точки зрения
методологического диагностирования сети между первыми двумя
подходами, которые назовем традиционными, и третьим, интегральным,
есть принципиальное отличие. При традиционных подходах мы следим за
отдельными характеристиками работы сети и, чтобы увидеть ее «целиком
и полностью», должны синтезировать и анализировать результаты
отдельных наблюдений. Интегральный подход, напротив, дает нам
всеобщий вид, который в ряде случаев бывает недостаточно детальным.
Задача интерпретации результатов при интегральном подходе, по сути,
38
противоположная: наблюдая единое, выявить, где, в каких деталях
заключается проблема [2].
Из сказанного следует, что наиболее эффективен подход,
сочетающий функциональность всех трех описанных выше подходов. Он
должен, с одной стороны, опираться на интегральных показателях качества
работы локальной сети, но, с другой -- дополнять и конкретизировать
данные, которые получают при традиционных подходах. Именно такая
комбинация позволяет определить верный диагноз проблемы в сети. Такая
комбинация свободно позволяет пользоваться данной технологией.
В результате проведения диагностики компьютерной сети, выявлены
существенные недостатки и причины неудовлетворительной работы сети
организации ООО «Лад Ай Ти».
Сеть головного подразделения имеет массу недостатков таких как
отсутствие понятной и логичной кабельной системы, ненадежное
соединение сетевых компонентов, слабая отказоустойчивость, неизбежные
физические и финансовые затраты при добавлении новых пользователей,
затруднительный режим работы по администрированию, мониторингу
сети и устранению неисправностей.
Перечисленные недостатки и изъяны имеют следующие причины:
применение устаревшего коммутационного оборудования и оснащения,
отсутствие современных канальных связей, неоптимальное применение
программных средств администрирования.
Необходимость модернизации заключается в том, что существующая
ЛВС не устраивает, так как:
– ЛВС в головном подразделении не справляется с потоком задач,
возложенных на неё. Из-за значительной загрузки оборудования сети
(загрузка концентратора 86 %) всё чаще происходит потеря части
передаваемой информации, из-за малой скорости пропускного канала
39
замедляется взаимодействие c сервером баз данных и файловым сервером
[5]. В дополнение можно добавить, что работа осуществляется на
устаревшем по современным критериям оборудовании, конечная
информация или вообще не достигает адресата, или же приходит в
искажённом виде, что непозволительно и в целом сказывается на
производительность работы магазина;
– в связи с появлением нового удалённого подразделения
необходимо обеспечить общее информационное пространство между
подразделениями для обмена данными. Локальная сеть внутри удаленного
подразделения по показателям пропускной способности, гибкости,
возможностям дальнейшего наращивания удовлетворяет предъявляемым к
ней требованиям, но нуждается в частичном переоснащении для
обеспечения общего информационного пространства с сетью головного
подразделения.
Вывод по второй главе: обоснованием необходимости
реконструкции и модернизации компьютерной сети организации ООО
«Лад Ай Ти» является:
1) объем передаваемого трафика приблизился к максимальной
емкости системы;
2) необходимость создания КС для предоставления интегрированных
услуг;
3) сетевые технологии, применяемые при модернизации
вычислительных узлов сети обеспечат:
- доступ к местным сетям телефонии и передачи данных, интеграцию
с сетями других операторов связи, предоставление полного спектра
современных услуг и сервисов связи;
- существующее оборудование и программное обеспечение не
обеспечивает необходимую передачу данных на магистральных участках;
40
- необходимость создания высокоскоростной передачи данных в
сети (до 10 Гб/с).
В планах работы организации предвидится увеличение количества
пользователей сети, а это ещё раз доказывает необходимость
модернизации существующей сети [3].
Глава 3. Разработка мероприятий повышения
эффективности компьютерной сети ООО «ЛАД АЙ ТИ»
3.1. Модернизация компьютерной сети предприятия
В целях обеспечения надежной и бесперебойной работы ООО «Лад
Ай Ти», обеспечения пользователей возможностью совместного
использования ресурсов всех компьютеров и периферийных устройств,
возможность доступа к корпоративной информации с любого рабочего
41
места (локального, удаленного или мобильного), необходимо разработать
мероприятия повышения эффективности компьютерной сети. То есть
необходимо спроектировать и модернизировать существующую
беспроводную сеть Wi-Fi, предусматривающую возможность
масштабирования, обеспечивающую высокую надежность.
Процесс проектирования представляет собой наиважнейший этап в
процессе построения вычислительных сетей. От качества их выполнения
зависят множество факторов [10]. Это такие факторы, как, уровень
производительности сети, уровень надежности и безопасности, а также
стоимость. Так как все вышеперечисленные факторы важны, стоит
производить выполнение этапа очень ответственно. Допущенные ошибки
во время процесса выполнения выявляются лишь на этапе пуско-наладки.
Исправлять их стоит достаточно дорого. А затраты принесут одни лишь
убытки предприятию.
Согласно рисунка 9, модернизируемая ЛВС находится в двух
зданиях.
Рисунок 9 – Особенности территориального расположения зданий
Согласно Приложения А – «План головного подразделения», в
головном здании имеется 18 рабочих мест, в здании удаленного
подразделения (Приложение В) – «План удаленного подразделения», 5
рабочих мест для размещения пользователей ЛВС.
