В настоящий момент основным стандартом построения ЛВС
является Ethernet в различных вариантах. В данном проекте модернизации
будет использован стандарт 100BASE-TX Fast Ethernet, данный стандарт
наиболее применим для модернизируемой ЛВС из-за оптимального
соотношения цена/качество. Стандарт рассчитан на применение сетевой
топологии типа «звезда». Fast Ethernet обеспечивает передачу данных со
скоростью до 100 Мбит/с что позволит обеспечить высокое
быстродействие ЛВС [8].
Проектирование производиться в полном соответствии с
техническим заданием на проект, исходными данными, действующими
указаниями, приказами и другими нормативными документами и
удовлетворяет требованиям инструкций и государственных стандартов, в
том числе по вопросам охраны труда, технике безопасности и
взрывопожарной безопасности, охраны окружающей среды.
Рабочий проект выполняется в соответствии со следующей
нормативной документацией:
ГОСТ 21.406–88. Система проектной документации для
строительства. Проводные средства связи. Обозначения условные
графические на схемах и планах.
СНиП 11–01 «Инструкция о порядке разработки, согласования,
утверждения и составе проектной документации на строительство
предприятий, зданий и сооружений».
ГОСТ Р 21.1703–2000 Проводные средства связи. Общие
требования.
ОСТН 600 «Монтаж сооружений и устройств связи».
Стандарт по телекоммуникационным кабельным системам в
коммерческих зданиях ISO – ISO IEC 11801.
43
ГОСТ 21.406–88. Система проектной документации для
строительства. Проводные средства связи. Обозначения условные
графические на схемах и планах. - М., 2010г. ГОСТ Р МЭК 793–1–93
Волокна оптические. Общие технические требования [18].
Модернизированная компьютерная сеть организации ООО «ЛАД Аи
Ти» должна:
- включать в себя активное оборудование (коммутаторы,
маршрутизаторы);
- реализовать функции управления и диагностики оборудования,
входящего в ее состав;
- обеспечить бесперебойное непрерывное функционирование КС;
- обеспечить высокую степень надежности от
несанкционированного доступа к информации;
- обеспечить быстрое устранение неисправностей;
- обеспечить простоту подключения дополнительных рабочих
станций и другого сетевого оборудования;
- обеспечить техническую возможность наращивания пропускной
способности сети и количества рабочих мест;
- объединить в своем составе автоматизированные рабочие места
сотрудников отделов и коммуникационное оборудование;
- обеспечить высокую производительность при подключении
большого числа рабочих станций и периферийного оборудования.
Будущая КС организации, будет поддерживать ряд наиболее
востребованных для бизнеса приложений и управляемых сервисов. В
первую очередь это:
- возможность высокоскоростного доступа к сети Интернет;
- создание виртуальных частных сетей (VPN);
- передача голоса поверх IP;
44
- проведение видеоконференций.
3.2. Выбор технических и программных средств для повышения
эффективности компьютерной сети предприятия
Функционирование разрабатываемой информационной системы
основано на использовании нормативно-справочной информации. К
нормативно-справочной относится информация, которая не меняется для
каждого фиксированного случая ее использования.
Согласно стандарту ISO/IEC 11801 для организации кабельной
системы используют симметричный электрический кабель на основе
витых пар или оптический кабель [11].
Принято решение использовать, для реализации горизонтальной
подсистемы, элементную базу категории 5е. Она обеспечивает передачу
данных всех широко распространённых на практике разновидностей этого
сетевого интерфейса ЛВС, вплоть до его сверхвысокоскоростного варианта
Gigabit Ethernet. Тем самым предлагаемое решение обеспечит резерв
пропускной способности кабельной системы ЛВС. Оптоволокно не
используем из экономических соображений.
Согласно предпроектному обследованию модернизируемая ЛВС не
предназначена для передачи конфиденциальной информации. Поэтому
ЛВС строится на менее сложной в практической реализации
неэкранированной элементной базе.
Модернизируемая ЛВС состоит из следующих подсистем:
подсистема рабочего места;
горизонтальная подсистема;
внешняя подсистема;
административная подсистема.
45
Вертикальная подсистема отсутствует, так как в каждом здании
организация занимает один этаж. Подсистема оборудования в данной
работе объединена с административной подсистемой [9].
Подсистема рабочего места.
Подсистема рабочего места включает в себя необходимое количество
информационных розеток на базе унифицированных разъемов стандарта
RJ-45 для подключения оконечного оборудования.
Каждое здание организации содержит свою собственную подсистему
рабочего места. Далее рассматривается подсистема рабочего места только
здания головного подразделения, так как, согласно данным, полученным в
ходе предпроектного обследования, подсистема рабочего места здания
удаленного подразделения соответствует предъявляемым к ней
требованиям и не требует модернизации.
Существуют следующие способы размещенья информационных
розеток: – равномерное распределение по площади; – в соответствии с
планом размещенья рабочих мест.
При проектировании ЛВС было решено размещать розетки в
соответствии с планом размещенья рабочих мест и сетевых принтеров. Это
позволит, снизить стоимость кабельной системы и сократить время её
реализации [20].
Предусматривается по одной информационной розетке с двумя
розеточными модулями, монтируемые на стене рядом с декоративным
коробом на высоте около 80 см. Тип розеточных модулей определяется с
учетом требований по пропускной способности, конфигурации рабочего
места и выбранного способа крепленья. В данном случае применим
одиночные модули категории 5е попарно устанавливаемые на свое
посадочное место.
46
Блок информационных розеток устанавливается к каждому рабочему
месту и к сетевым принтерам, то есть необходимо установить 21 блок
розеток. Схема разводки телекоммуникационной розетки соответствуют
стандарту Т568В.
Количество, тип и длину коммутационных кабелей определяем по
количеству подключаемых рабочих станций и оборудованья ЛВС, т. е. 21
шт. На случай поврежденья, утери коммутационных кабелей в процессе
монтажа сети, их количество будет взято с 10 % запасом и составит 3
единицы. Длина коммутационных кабелей определена в два метра, как не
ограничивающая свободу перемещенья оборудования и мебели в пределах
существующей планировки и не создающая нежелательного избытка
кабеля на рабочем месте, характеристики коммутационных кабелей
соответствуют категории 5е.
Горизонтальная подсистема.
Горизонтальная подсистема является частью ЛВС, которая проходит
между информационной розеткой на рабочем месте и кроссовой (в данном
случае серверная). Она строится на основе неэкранированных 4-парных
кабелей категории 5е, проложенных по два к каждому блоку розеток.
Каждое здание обслуживает своя собственная горизонтальная подсистема.
Горизонтальная подсистема удаленного подразделенья не
рассматривается, т. к., согласно данным, полученным в ходе
предпроектного обследования, она соответствует всем предъявляемым к
ней требованиям [11].
При проектировании сети был выбран стандарт 100BASE-TX. В
данном случае длина кабельного тракта не может превышать 100 метров:
– 6 м – между коммутатором и коммутационной панелью;
– 90 м – от коммутационной панели до информационной розетки;
47
– 3 м – между информационной розеткой и оконечным
оборудованием.
Длина раскрученных участков пар при заделке в любые
коммутационные устройства не должна превышать 12,7 мм.
Прокладка кабелей горизонтальной подсистемы за подвесным
потолком осуществляется с помощью креплений (дюбель и стяжка) –
дюбель закрепляется на потолке, пучок кабелей закрепляется с помощью
мягкой стяжки. Высота монтажа креплений – 3,5 метра от уровня пола.
Кабели горизонтальной подсистемы при заводе в помещение
укладываются в декоративные пластиковые короба. Максимальное
заполнение коробов не превышает 40 %. То есть 60 % внутреннего сечения
кабельного канала остается свободным и может использоваться для
дополнительной прокладки кабелей в будущем. Начинать нужно с укладки
длинных отрезков кабеля, так как для коротких отрезков можно
использовать то, что осталось на бухтах.
При прокладке кабеля должны быть выполнены следующие общие
требованья:
– избегать повреждения внешней оболочки кабеля; – избегать
перекручивания кабеля;
– затяжки (хомуты) должны затягиваться вручную без
использованья инструмента;
– тянущее усилие прилагать равномерно, без рывков; – выдерживать
радиус изгиба кабеля не менее 8 диаметров кабеля;
– расстояние между поддерживающими кабель элементами не
должно превышать 1,5 м;
– пролеты кабеля между поддерживающими элементами должны
иметь видимый провис, что является показателем приемлемого натяженья
48
кабеля; – расстояние до приборов дневного света должно быть не менее

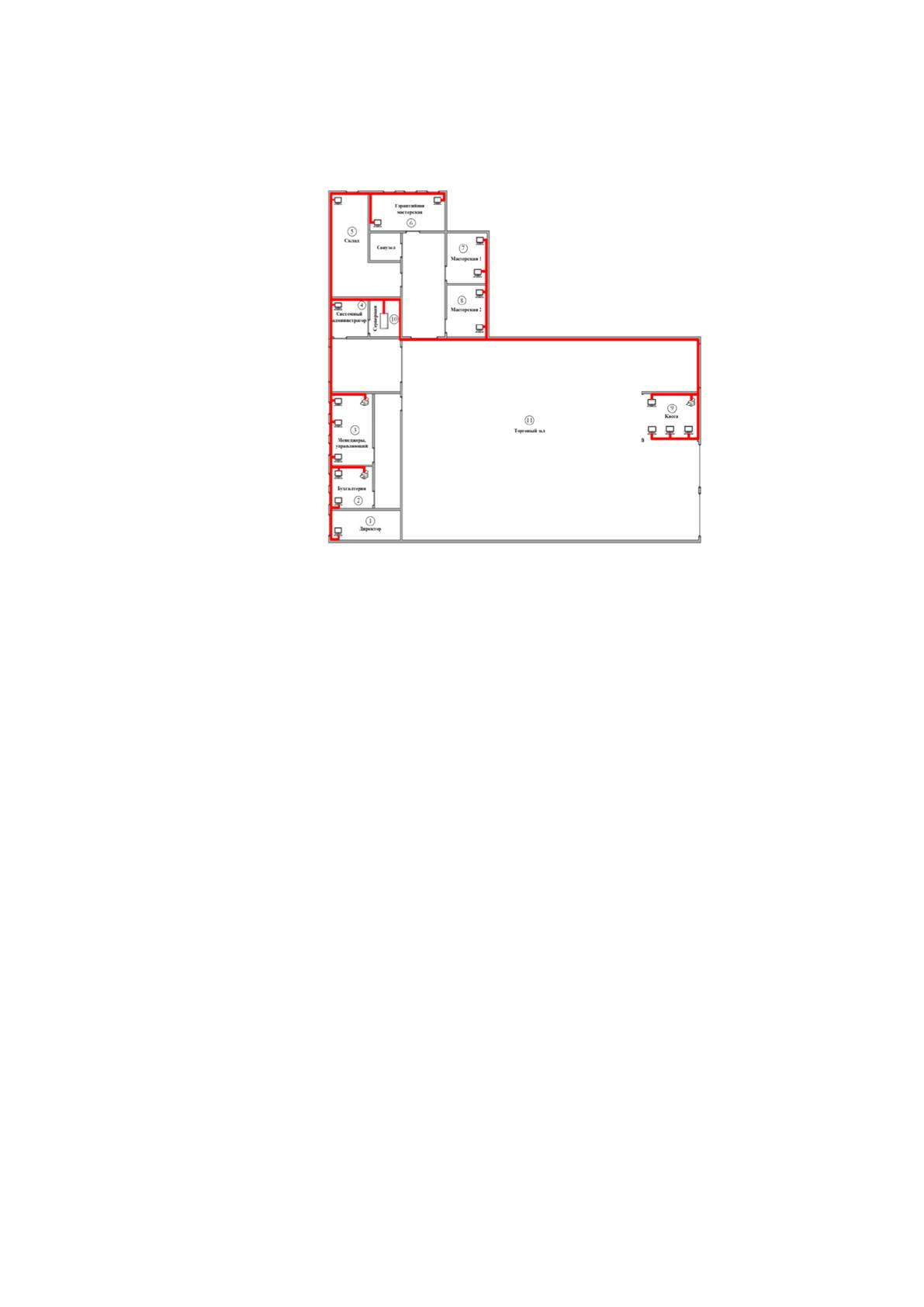

120 мм. Схема кабельных трасс приведена на рисунке 10.
Рисунок 10 – Схема кабельных трасс
Расчет длины кабеля.
При расчете длины кабеля учитывается, что каждая информационная
розетка связывается с коммутационным оборудованием в серверной двумя
кабелями, принимаются во внимание спуски и подъемы кабельной трассы.
Вертикальный спуск кабеля берётся равным 2,7 м. При расчете будет
использован метод суммирования. Метод суммирования заключается в
подсчете длины трассы каждого горизонтального кабеля с последующим
сложеньем этих длин. К полученному результату добавляется
технологический запас величиной 10 %, а также запас для выполнения
разделки в розетках и на кроссовых панелях – 1 метр для
телекоммуникационного шкафа и 0,5 метра для розетки.
Расчёт длины кабеля:
L1 = 30,45 + 1 + 0,5 + 2,7 = 34,65
L2 = 24,15 + 1 + 0,5 + 2,7 = 28,35
49
L3 = 19,92 + 1 + 0,5 + 2,7 = 24,12
L4 = 22,55 + 1 + 0,5 + 2,7 = 26,75
L5 = 18,35 + 1 + 0,5 + 2,7 = 22,55
L6 = 16,05 + 1 + 0,5 + 2,7 = 20,25
L7 = 13,65 + 1 + 0,5 + 2,7 = 17,85
L8 = 17,35 + 1 + 0,5 + 2,7 = 21,55
L9 = 7,65 + 1 + 0,5 + 2,7 = 11,85
L10 = 12,15 + 1 + 0,5 + 2,7 = 16,35
L11 = 21,15 + 1 + 0,5 + 2,7 = 25,35
L12 = 23,85 + 1 + 0,5 + 2,7 = 28,05
L13 = 16,52 + 1 + 0,5 + 2,7 = 20,72
L14 = 18,72 + 1 + 0,5 + 2,7 = 22,92
L15 = 12,02 + 1 + 0,5 + 2,7 = 16,22
L16 = 12,98 + 1 + 0,5 + 2,7 = 17,18
L17 = 42,45 + 1 + 0,5 + 2,7 = 46,65
L18 = 44,48 + 1 + 0,5 + 2,7 = 48,68
L19 = 46,46 + 1 + 0,5 + 2,7 = 50,66
L20 = 37,95 + 1 + 0,5 + 2,7 = 42,15
L21 = 40,47 + 1 + 0,5 + 2,7 = 44,67
Учитывая, что каждая информационная розетка связывается с
коммутационным оборудованьем в серверной двумя кабелями и 10 %
технологический запас общая длина кабеля необходимая на
горизонтальную подсистему получилась равной 1272,6 м, а также расчет
свидетельствует о том, что максимальная длина кабельного проброса не
превышает 90 м. В стандартной бухте 305 метров кабеля, следовательно,
для создания горизонтальной подсистемы необходимо 5 бухт кабеля [16].
Внешняя подсистема.
50
Внешняя подсистема, предназначена для формирования
объединенной сети в группе зданий. Может базироваться на медном,
оптическом кабеле, их комбинации или на беспроводном радиоканале.
Территориальное расстояние между зданиями - главным и
удаленным – составляет около восьмистах метров. Из-за этого возникает
следующая сложность, которая заключается в том, что из-за такого
расстоянья обмен данными производится очень медленно, скорость
передачи информации оставляет желать лучшего. Такую проблему под
силу решить технологии Итернет. Однако даже здесь существует перечень
осложнений, вызванных тем, что длинна кабеля должна быть короче ста
метров. А как уже говорилось выше, расстояние между зданиями
организации составляет восемьсот метров. Существуют конечно и другие
технологии, которые позволяют установить соединение и на более
отдаленных расстояниях, однако это требует от организации очень
больших затрат, ведь установка таких технологий – дело дорогостоящее.
Для того, чтобы осуществить процесс построения внешней
подсистемы, нужно учитывать определенный перечень ньюансов. О-
первых, ЛВС должна предоставить возможность быстро и своевременно
получать информацию, без задержек и потери какой-либо ее части ( что
может произойти в процессе ее передачи по каналу связи). Во-вторых,
передача информации по каналу связи должна происходить в безопасном
режиме, иначе, в противном случае, организация должна будет устранить
неполадки, потратив на это определенную часть дохода. Также, с точки
зрения экономической, установка технологии не должна превышать
уровень дохода предприятия, а то оно уйдет в минус, что не говорит о
таком предприятии, как об эффективном и успешном [19].
Так как кабель технологии Интернет не позволяет превышать ста
метров, а расстояние между зданиями восемьсот метров, то организация
51
приняла решение о том, что необходимо заняться внедрением такой
технологии, как беспроводное соединение.
Также было принято использовать беспроводные локальные сети и
офисные сети, с помощью которых данные передаются не через кабель, а
по беспроводной сети. Такая передача информационных данных
гарантирует достаточно безопасный обмен и передачу, а также полученье
необходимых данных в рамках организации по профессиональным
вопросам.
Для организации канала связи на таком расстоянии с использованием
выбранного режима работы необходимы две одноканальных точки доступа
стандарта IEEE 802.11n с внешними активными направленными антеннами
с коэффициентом усиления не менее 18 dBi (данная конфигурация
обеспечивает надежное соединение на расстоянии до 10 км).
Так же необходимо обязательное соблюдение следующего условия:
активные антенны адаптеров должны находиться, в прямой видимости.
Сами точки доступа необходимо расположить в серверных комнатах
подразделений для защиты от воздействий внешней среды.
Учитывая особенности местности, в которой находятся здания
организации, а именно высота построек, позволяющую установить
антенны в прямой видимости, активную антенну в головном здании
следует расположить на крыше. В здании удалённого подразделенья
антенну беспроводного оборудования необходимо также установить на
крыше. Для прокладки кабеля беспроводного оборудованья на крышу
здания используем вертикальные трубчатые элементы типа рукавов
диаметром 80 мм, расположенные, вдоль левой стены помещения номер 5.
Длина необходимого кабеля – 35,5 метров, используем кабель, оставшийся
на кабельной бухте после построения горизонтальной подсистемы [14].
