62

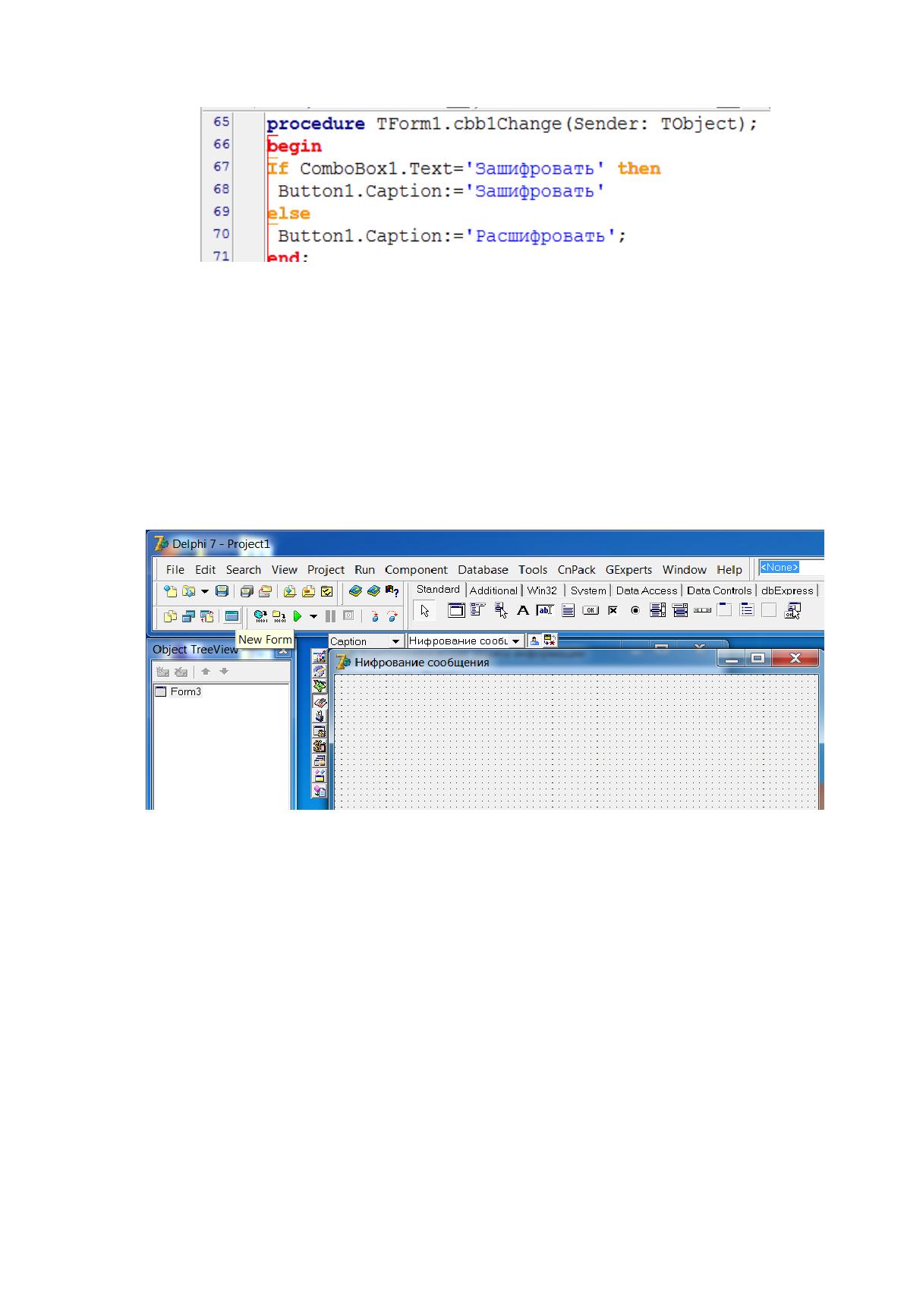

Рисунок 39 – Процедура для компонента ComboBox
Далее сохраним разработанную главную форму и создадим форму для
шифрования и расшифровки сообщения. Для это выбираем на панели
инструментов элемент New Form и переименовываем форму с помощью
параметра Caption в окне инспектора объектов, рисунок 40.
Рисунок 40 – Создание формы для шифрования сообщений
Для ввода комментария используем компонент Label (Таблица А.1,
Приложение А). Далее с помощью компонента Memo создаем поле для ввода
сообщения. Чтобы установить полосы прокрутки необходимо в окне
инспектора объектов в параметре ScrollBars установить значение ssBoth,
рисунок 41.
63

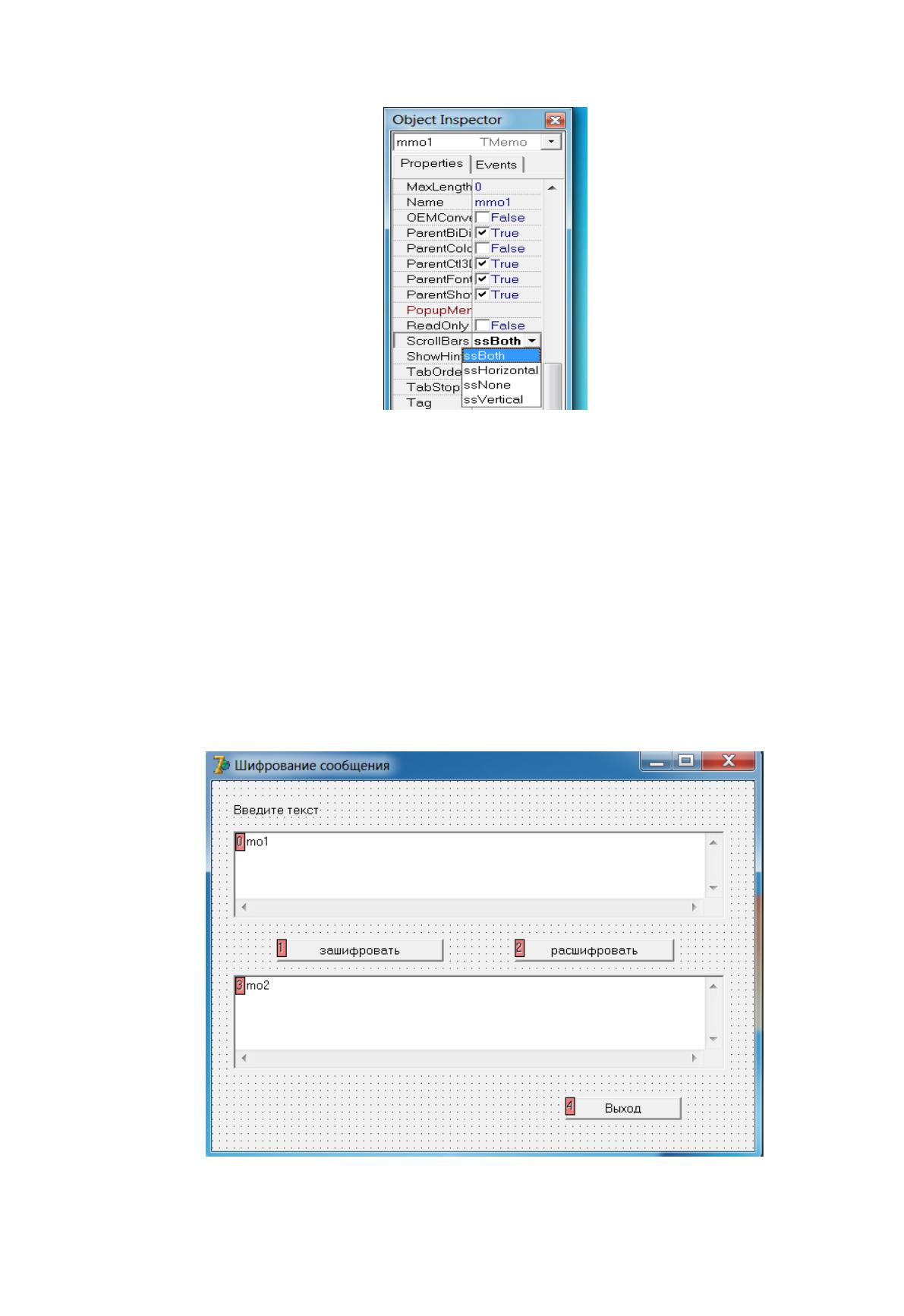

Рисунок 41 – Установка полосы прокрутки
Следующий шаг – с помощью компонента Button создаем две кнопки:
зашифровать и расшифровать. Далее размещаем с помощью компонента
Memo поле для вывода зашифрованного или расшифрованного сообщения и
кнопку для выхода из данной формы. Окончательный вид проекта формы
шифрования сообщений представлен на рисунке 42. С исходным кодом всей
программы можно ознакомится в Приложении Б.
Рисунок 42 – Проект формы шифрования сообщений
64
Протестируем разработанное программное средство защиты
информации.
1) Запустим разработанное приложение. При запуске приложения на
экране появится окно приложения, содержащее главное меню программы, а
также поля для шифрования и расшифровки файлов, рисунок 43.

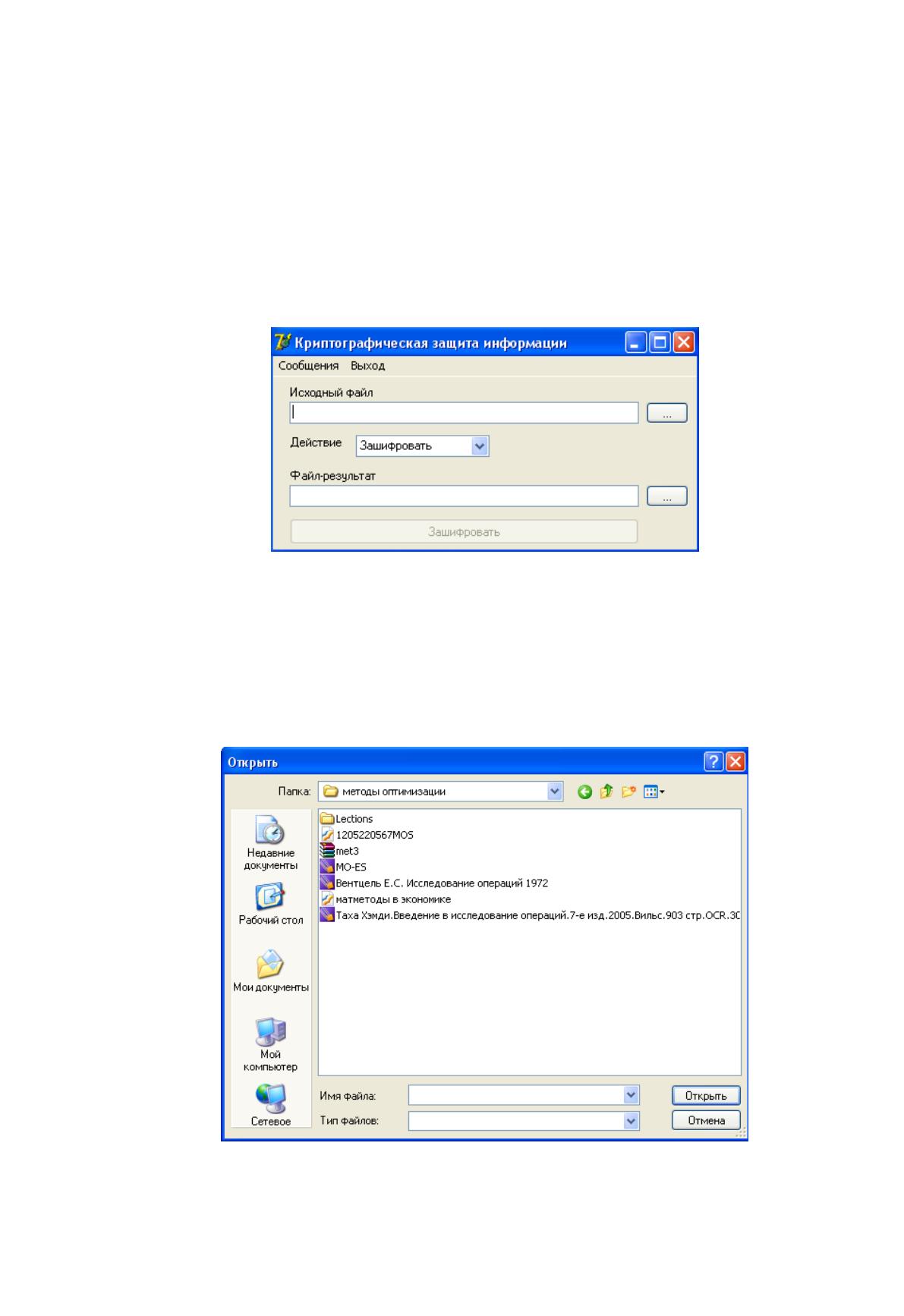

Рисунок 43 – Окно приложения криптографической защиты информации
2) Проверим открытие и сохранение файлов, рисунки 44 и 45. Также
проверим обработку ошибки при совпадении имен файлов до и после
преобразования, рисунок 46.
Рисунок 44 – Открытие файла
65

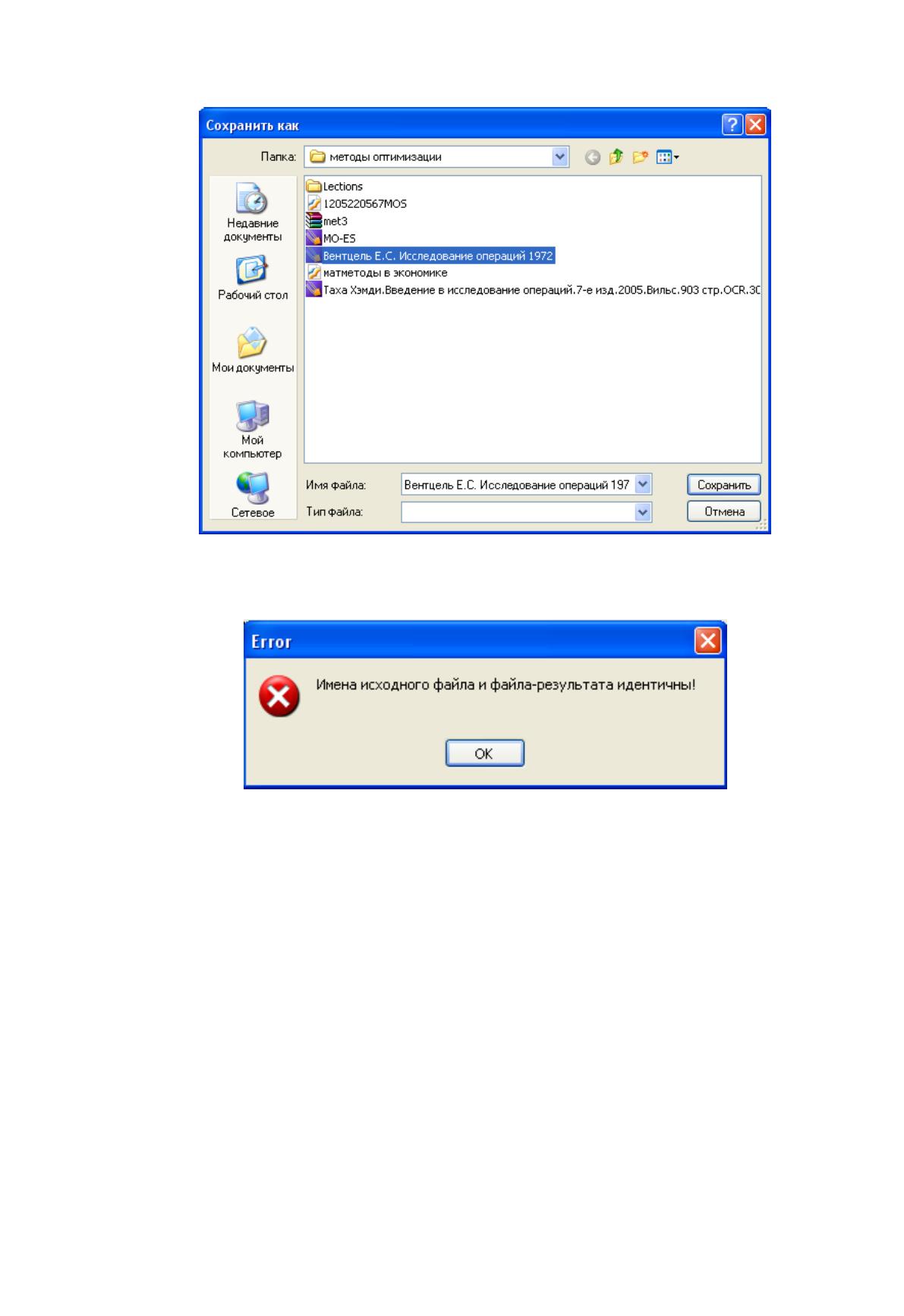

Рисунок 45 – Сохранение файла
Рисунок 46 – Сообщение об ошибке
3) Проверим операции шифрования и задания имени файлу-результату,
рисунок 47. При успешном шифровании появится сообщение, показанное на
рисунке 48. Исходный файл и зашифрованный файл представлены на
рисунке 49.
Как видно из рисунка 49, в результате шифрования изменилась
структура файла и поэтому открытие его программой WinDjView уже
невозможно.
66

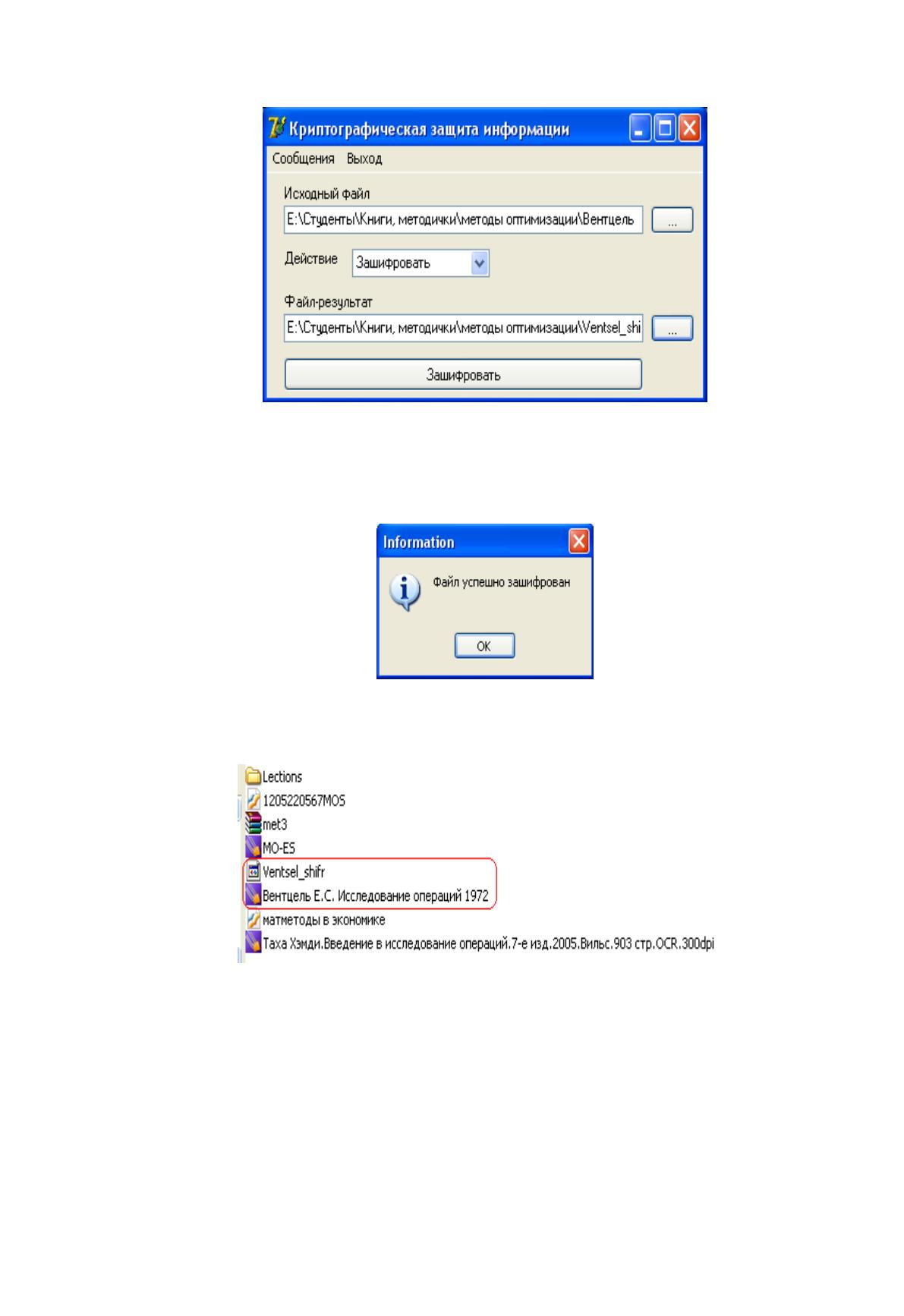

Рисунок 47 – Выбор файла для шифрования и назначение имени файла-
результата
Рисунок 48 – Сообщение об успешной зашифровке файла
Рисунок 49– Исходный файл и зашифрованный файл
Проверим теперь операцию расшифровки файла.
Для этого выберем зашифрованный файл, рисунок 50.
67

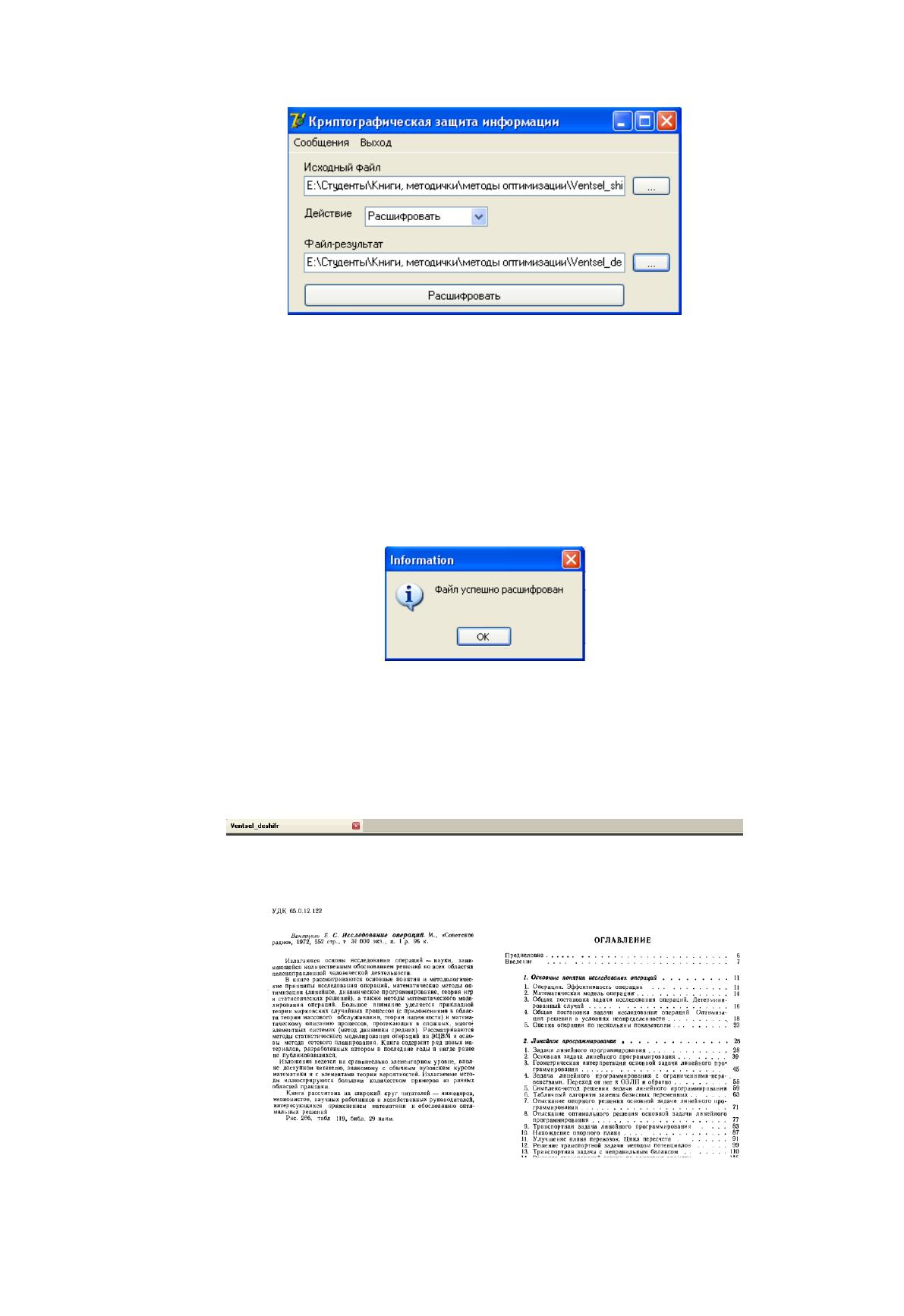

Рисунок 50 – Выбор зашифрованного файла и назначение имени файла-
результата
Далее нажимаем кнопку расшифровать. При успешной расшифровке
появится сообщение, показанное на рисунке 51.
Рисунок 51 – Сообщение об успешной расшифровке файла
Откроем расшифрованный файл и сравним с исходным, рисунок 52.
Рисунок 52 – Открытие расшифрованного файла
68
4) Проверим операции шифрования и расшифровки сообщений. В
меню главного окна выбираем пункт «Сообщения». Откроется окно
шифрования сообщения, рисунок 53.

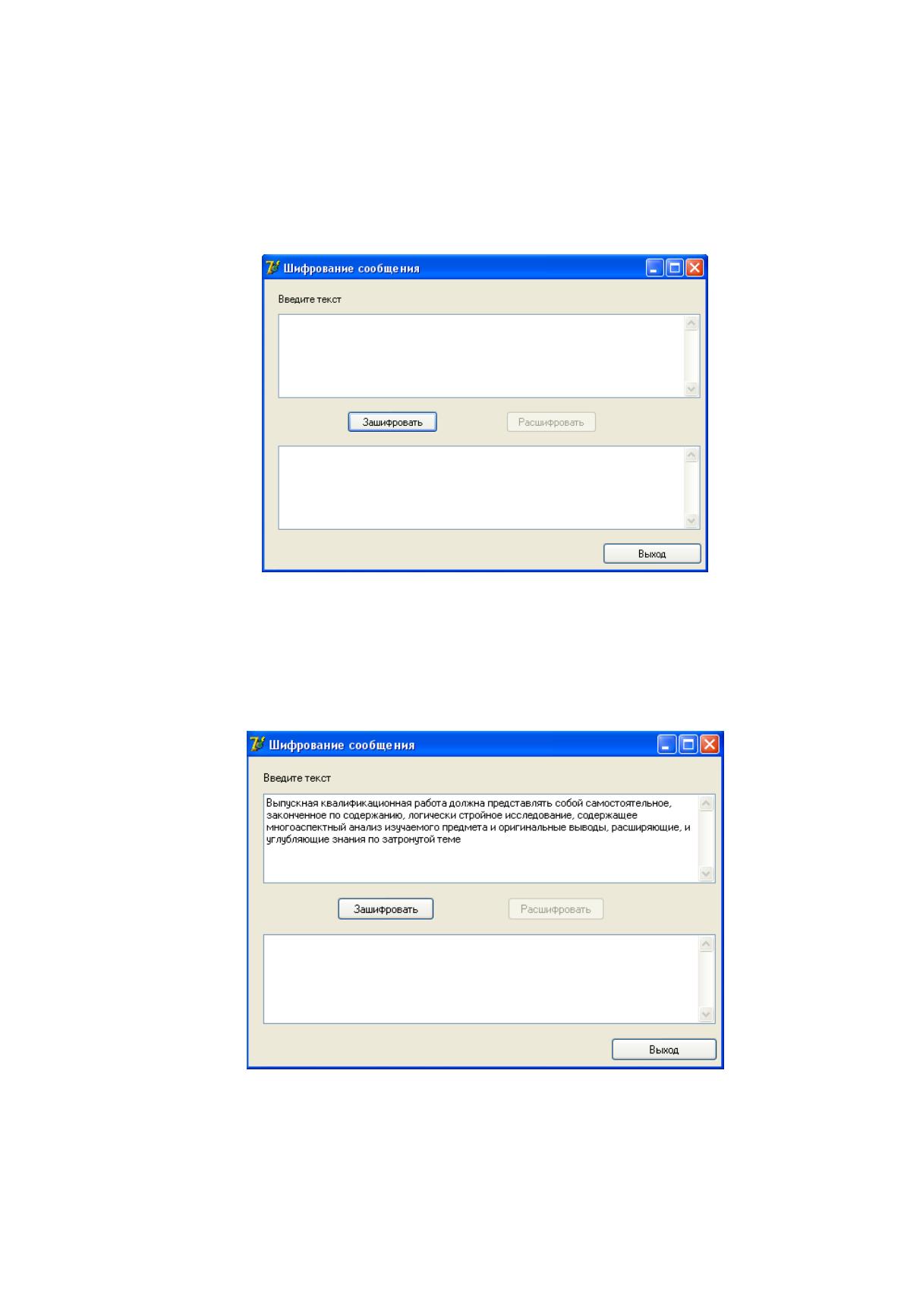

Рисунок 53 – Окно шифрования/расшифровки сообщений
Введем сообщение в первом поле и зашифруем его, рисунок 54.
Рисунок 54 – Ввод шифруемого сообщения
Во втором поле появится зашифрованное сообщение, рисунок 55.
69

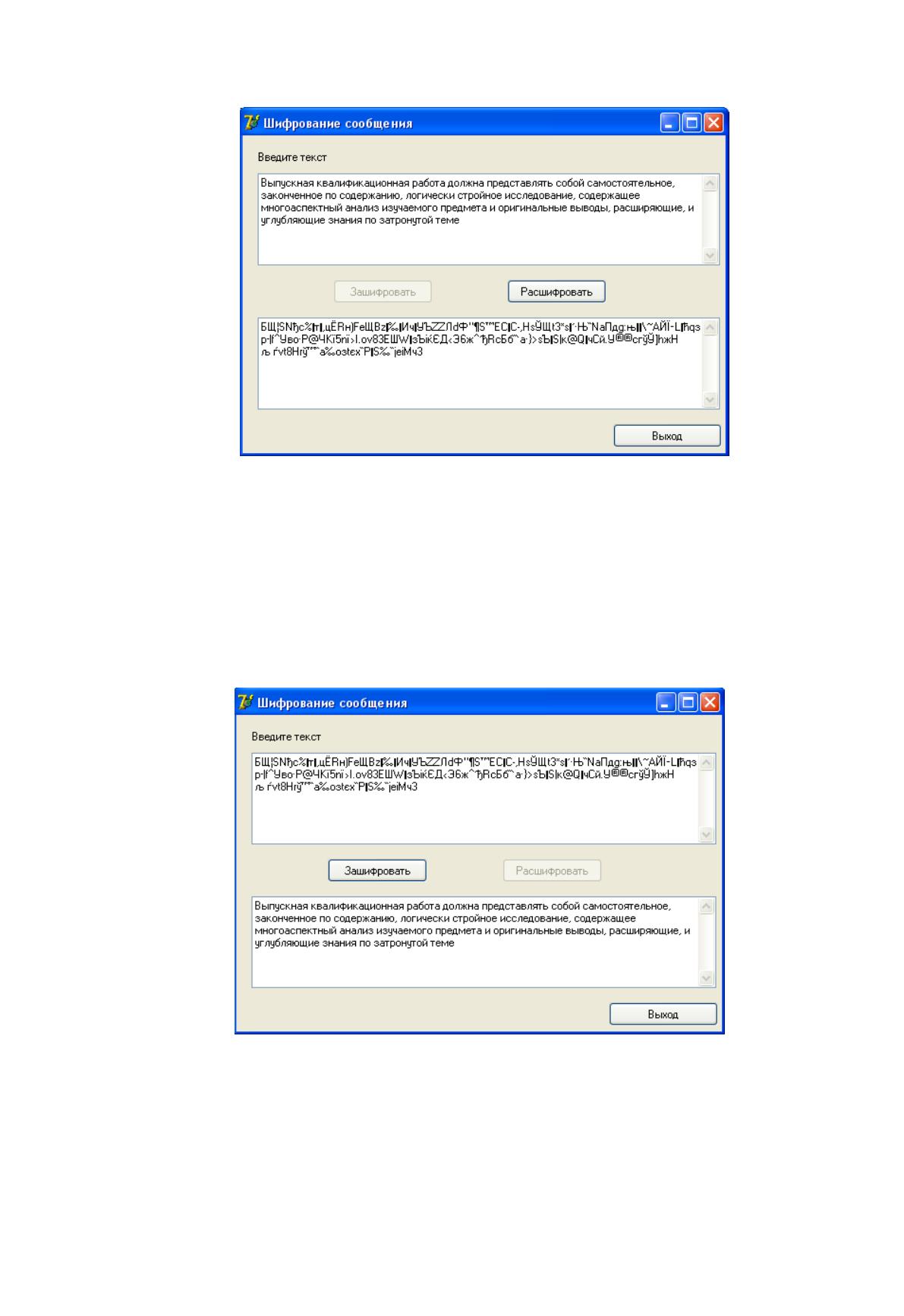

Рисунок 55 – Зашифрованное сообщение
Теперь проверим операцию расшифровки сообщения.
Копируем текст из второго поля в первое и нажимаем на кнопку
расшифровать, рисунок 56.
Рисунок 56 – Расшифрованное сообщение
5) Завершаем работу с приложением нажатием кнопки выход в меню
главного окна.
70
Выводы по третьей главе:
Таким образом, в третьей, заключительной главе, были приведены
рекомендации по повышению эффективности функционирования ЛВС в АУ
«ОТРК «Югра», описан процесс модернизации ЛВС в АУ «ОТРК «Югра» и
введения дополнительных средств защиты ЛВС в АУ «ОТРК «Югра».
Проведенное тестирование разработанного программного средства
защиты информации в сети доказало, что приложение является
работоспособным и может послужить эффективным средством защиты
информации в сетях АУ «ОТРК «Югра», позволяющим повысить
информационную безопасность организации, конфиденциальность и
целостность передаваемых данных.
71
ЗАКЛЮЧЕНИЕ
Выпускная квалификационная работа посвящена изучению структуры
и функций ПО ЛВС АУ «ОТРК «Югра», оценке эффективности ее
функционирования и поиску путей ее повышения.
В первой главе выпускной квалификационной работы было
рассмотрено определение и классификация ЛВС, топология ЛВС, модель
взаимодействия протоколов сети OSI. На основе проведенного анализа
можно сделать следующие выводы:
1. Компьютерная сеть представляет собой программно–аппаратный
комплекс, состоящий из отдельных узлов, соединенных между собой с
помощью каналов или линий связи.
2. Классификацию ЛВС проводят по различным принципам:
− по информационному принципу: сети с селекцией информации;
сети с маршрутизацией информации;
− по функциональному принципу: вычислительные сети, служащие
для обработки данных; информационные сети, предназначенные для
информационно–справочных работ;
− по принципу структурной классификации: абонентские (рабочие
системы, административные системы, смешанные системы) и
ассоциативные системы (межсетевые и сетевые);
− по территориальному признаку: локальные вычислительные сети
(ЛВС) или LAN (Local Area Network); региональные вычислительные сети
или MAN (Metropolitan Area Network); глобальные вычислительные сети или
WAN (Wide Area Network); корпоративные компьютерные сети (ККС);
− по условиям доступа: коммерческие и некоммерческие;
− по топологии: широковещательные, с последовательной
передачей;
− по виду обмена: симплексные, полудуплексные, дуплексные,
широкополосные.
