В этом случае для получения доступа к сети Интернет, для
маршрутизации данных и обеспечения защиты применяются беспроводные
маршрутизаторы DIR-640L или DSR-150N. Больше функций в области
защиты данных и организации совместного доступа предоставляет
беспроводный маршрутизатор DSR-150N
15
.
Среди преимуществ организации сети малого офиса с установкой
оборудования приведенного на рисунке 8:
- не высокие затраты на проектирование сети и дальнейшее
обслуживание;
- высокая степень защиты при выходе в сеть Интернет;
- простота настройки конфигурации и удобство мониторинга для
администратора компьютерной сети;
- возможность подключения к удаленному офису посредством
установки VPN-соединений.
Среди недостатков организации сети малого офиса с установкой
оборудования приведенного на рисунке 8:
- отсутствие системы защиты от несанкционированного доступа;
- низкая пропускная способность, поскольку скорость передачи данных
не превышает 100 Мбит/с;
- от функциональности маршрутизатора зависят возможности
пользователей. Маршрутизатор выполняет одновременно обработку VPN-
соединений, маршрутизацию данных, функции принт-сервера.
Для исключения выявленных недостатков необходимо в сети малого
офиса выполнить замену маршрутизатора на наиболее скоростной с портами
1Гбит/с, организацией возможности управления портами с применением
защиты пользователя.
15
Лисьев Г. А. Программное обеспечение компьютерных сетей и web-серверов: учеб. пособие / Г.А. Лисьев,
П.Ю. Романов, Ю.И. Аскерко. - М.: ИНФРА-М, 2018. – С.92
23
Одним из возможных вариантов является применение вместо одной
точки доступа, нескольких разнесенных территориально для покрытия
беспроводной сетью всей площади внутри предприятия. Для накопления
информации можно использовать общее хранилище данных, представленное
в виде жесткого диска. В этом случае на дисковом накопителе можно создать
группы пользователей с разделением доступа к веб-серверу, принт-серверу,
базам данных и другим ресурсам.
Схема сети малого офиса с несколькими распределенными точками
доступа и выделением дискового хранилища приведена на рисунке 9.
16

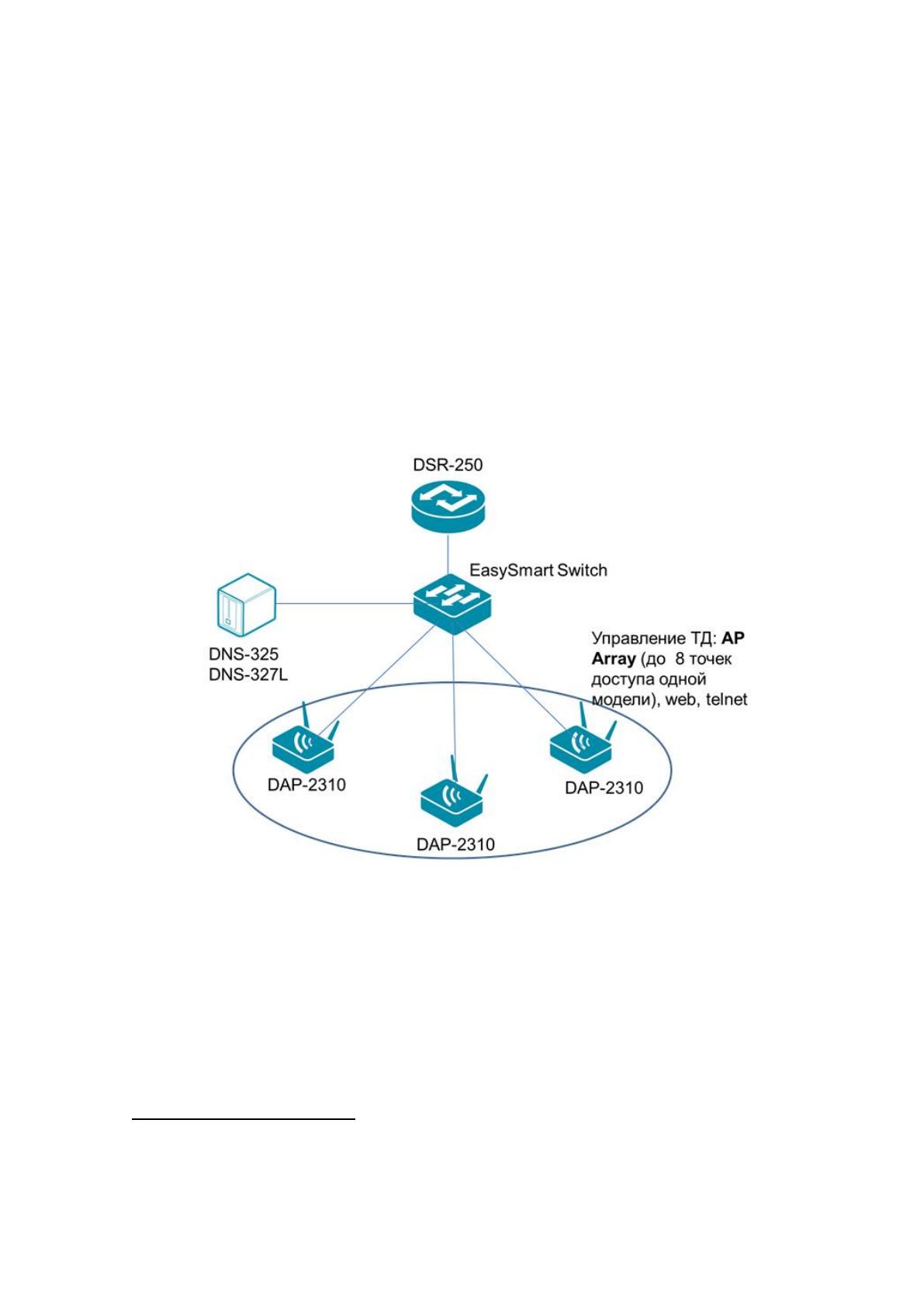

Рисунок 9. Схема сети малого офиса с несколькими
распределенными точками доступа и выделением дискового
хранилища
Среди преимуществ схемы малого офиса с несколькими
распределенными точками доступа и выделением дискового хранилища
следует отметить:
16
Семенов Ю.А. Алгоритмы телекоммуникационных сетей. Часть 1. Алгоритмы и протоколы каналов и
сетей передачи данных: учеб. пособие / Ю. А. Семенов. - М.: Интернет-Университет Информационных
Технологий (ИНТУИТ), 2016. – С.164
24
- высокая пропускная способность, которая обеспечивается скоростью
передачи данных до 1 Гбит/с;
- оптимизация покрытия сети малого офиса за счет беспроводных
технологий;
- удобство обслуживания сети малого офиса за счет организации
централизованного управления точками доступа;
- возможность расширения беспроводной сети и добавления новых
точек доступа.
В случае организации сети малого офиса на 100-150 рабочих мест
многими специалистами рекомендуется использовать набор оборудования
Cisco Small Business, который можно интегрировать с другими решениями
Cisco для малого бизнеса
17
.
Набор оборудования Cisco Small Business в сравнении с другими
решениями отличается:
- простотой автономной конфигурации и наличием графического Веб-
интерфейса;
- поддержкой протокола обнаружения Auto Voice, Cisco Smart Ports;
- возможность стекирования данных для управления несколькими
коммутаторами в виде единого блока;
- поддержка функций POE, POE+ и консольного доступа для
локального управления и восстановления данных после отказа;
- поддержка расширений для сетей малого офиса Cisco FindT Network
Discovery Unity и Cisco Discovery Utility.
Схема организации сети малого офиса на 100-150 рабочих мест с
использованием оборудования Cisco приведена на рисунке 10.
17
Ибрагимов Б. Г. Анализ характеристик эффективности мультисервисных сетей телекоммуникации на базе
подсистемы IMS // Статья в сборнике Технологии информационного сообщества, 2016. – С.36
25

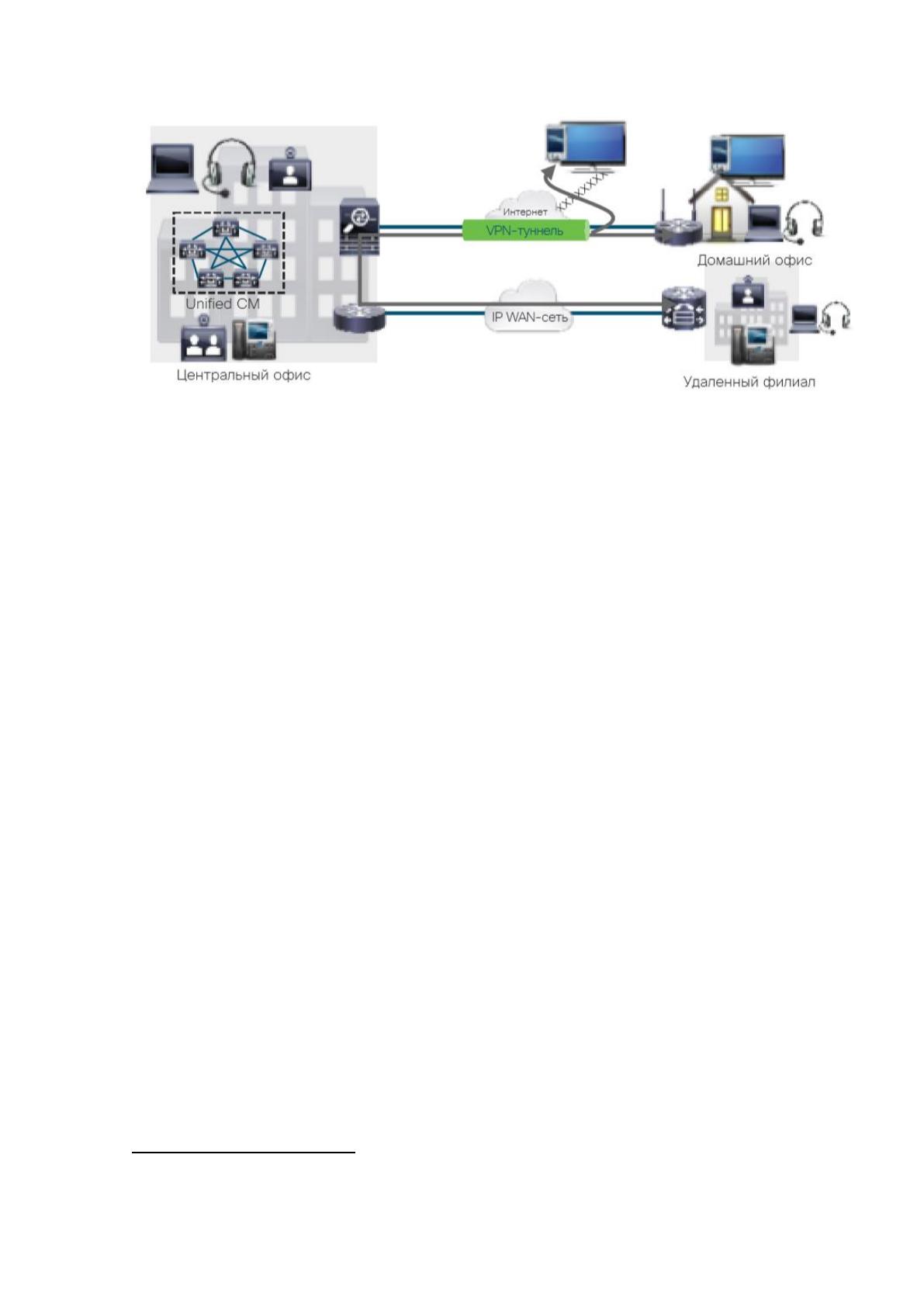

Рисунок 10. Схема организации сети малого офиса на 100-150
рабочих мест с использованием оборудования Cisco
Как видно из рисунка 10, сеть домашнего офиса соединяется с сетью
центрального офиса через VPN-туннель, а для соединения центрального
офиса и удаленного филиала применяется IP WAN-сеть.
Компанией Cisco для организации сетей малого офиса рекомендуется
использовать точки доступа Cisco WAP150, Cisco WAP361, Cisco WAP571,
Cisco WAP571E.
Большая часть современного оборудования компании Cisco
поддерживает компоненты FindIT Network Manager. В состав данных
компонентов входят датчики для обнаружения сети, управления
устройствами и оборудование для удаленного подключения.
Датчики обнаружения сети позволяют администратору компьютерной
сети получить информацию об устройстве, топологии сети офиса, оценить
текущую работоспособность сети
18
.
Контроль работы сети в реальном режиме времени создает
возможность проведения мониторинга работы сети в режиме реального
времени, выполнения индивидуальной настройки параметров и
формирования отчетности.
18
Мухутдинов Э.А. Основы организации вычислительных сетей: учебное пособие/ Э. А. Мухутдинов. -
Казань: Казанский национальный исследовательский технологический университет, 2015. – С.46
26
На основании рассмотренных вариантов организации SONO-сетей
можно сделать выводы:
- домашняя сеть выступает разновидностью локальной вычислительной
сети (LAN), в которой производится объединение нескольких рабочих
станций в пределах одного здания или помещения;
- отличительной особенностью SOHO-сетей является возможность
объединения не только рабочих станций, но и цифровых видеокамер,
современных Smart-телевизоров проводными и беспроводными каналами
передачи данных. В них передается пульсирующий трафик и наблюдается
неравномерность в распределении нагрузки;
- среди достоинств использования беспроводных технологий Wi-Fi в
схеме реализации SOHO-сетей следует отметить то, что в этом случае не
требуется прокладка кабеля. К каналу передачи данных можно подключить
мобильные устройства, портативные компьютеры и тем самым обеспечить
гибкость, мобильность и гарантированную совместимость оборудования;
- внедрение стандарта IEEE 802.11ax позволило совершенствовать
стандарт беспроводных технологий IEEE 802.11 aс. С его выходом появилась
одновременная поддержка восходящих и нисходящих каналов передачи
данных MIMO, диапазонов передачи данных в диапазонах частот 2,4 ГГц, 5
ГГц и 6 ГГц. Поддержка разнородного оборудования, создание подключений
при низкой пропускной способности позволило создать экономию на
электроэнергии.
- основной целью сети малого офиса является организация обмена
данными между работниками, создание единой среды совместного
использования информационных ресурсов, возможность получения
централизованных услуг телефонии, получение доступа в сеть Интернет
через один шлюз.
В качестве примера проектирования сети с Triple Play услугами
рассмотрим корпоративную сеть.
27
Для построения телекоммуникационной сети провайдера, передающего
услуги, применяют технологию PON или организуют работу пассивной
оптической сети. Технология PON относится к быстро развивающимся
технологиям широкополосного мультисервисного множественного доступа с
передачей данных по оптоволокну.
В типовой сети абоненты разделены на три категории: абоненты
частного сектора, многоэтажных домов и административные абоненты.
Абонентам многоэтажных домов предоставлялись услуги широкополосного
доступа к сети Интернет, IP-телефонии, IPTV (цифрового интерактивного
телевидения нового поколения). Административным абонентам
предоставлялись услуги по широкополосному доступу к сети, передаче
данных по технологии VPN, оплата счетов через Интернет и IP-телефонии.

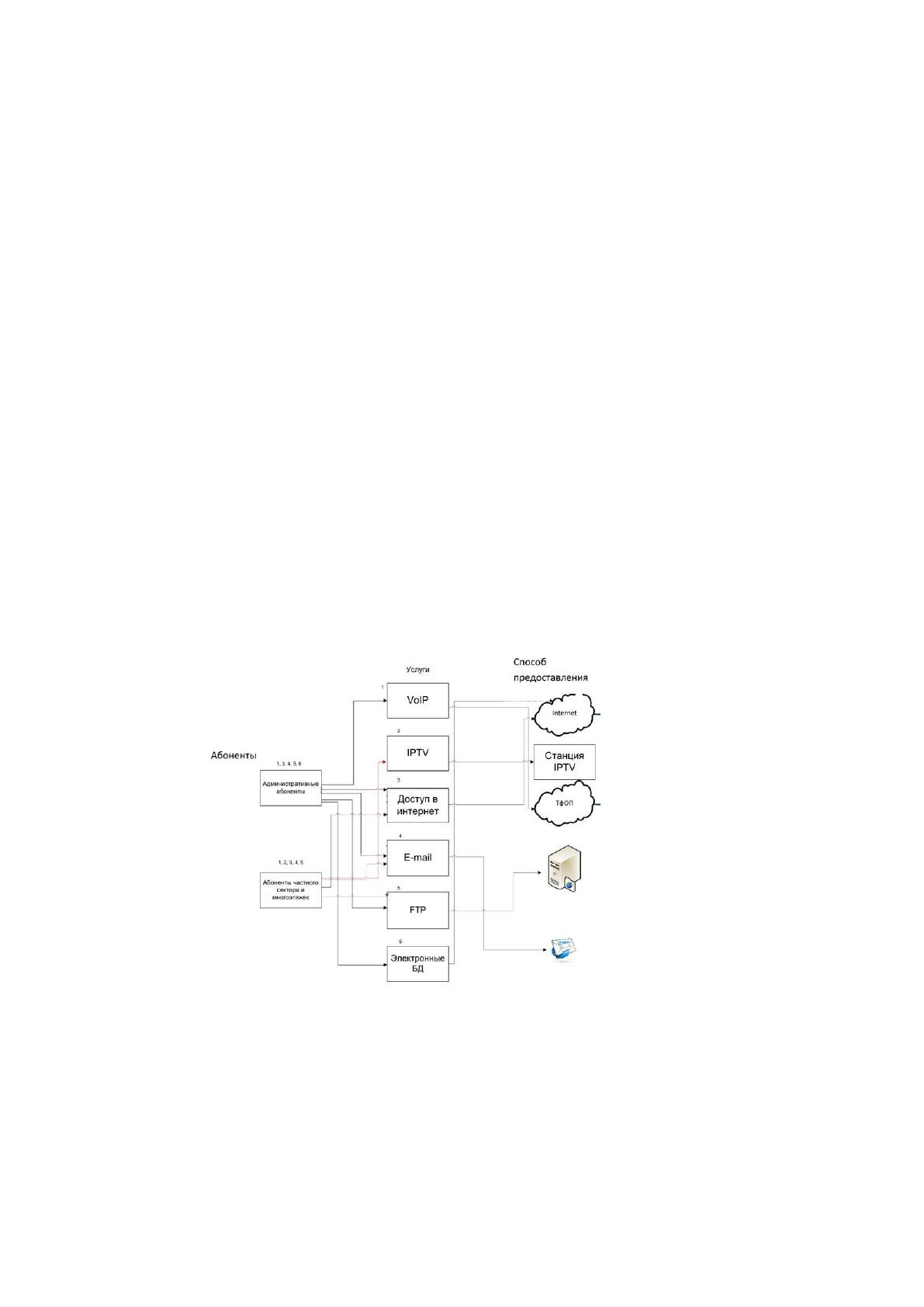

Информационная модель сети, включающая Triple Play услуги,
приведена на рисунке 11.
Рисунок 11. Информационная модель сети, включающая Triple
Play услуги
В состав сети входит 3 уровня и для каждого из уровней была выбрана
соответствующая топология. Транспортная сеть организована с помощью
технологии Gigabit Ethernet 1000-Base-LX, а затем был создан запас
28
пропускной способности с обеспечением надежности и гарантированной
полосы пропускания.
На уровне распределения применялась технология 10 Gigabit Ethernet,
сеть была разбита на 8 секторов, в каждом из которых находилось 200
абонентов.
В центре каждого сектора был установлен Switch L2 уровня, имеющий
несколько портов: Ethernet Uplink-порты и PON-порты. К каждому порту
было подключено до 64 VLAN-свечей небольшого размера.
Между абонентами и провайдерами была проложена пассивная
оптическая сеть, к основным элементам которой относятся оптоволокно,
разветвители.
Приведенный проект телекоммуникационной сети с оказанием Triple
Play услуг позволяет обслуживать различные категории абонентов и
предлагать им различные виды услуг. Рассмотренная типовая структура сети
может использоваться для разработки других мультисервисных сетей.
29
ГЛАВА 2. ОПИСАНИЕ УСЛУГ TRIPLE PLAY
2.1. Эволюция развития услуг сетей следующего поколения
Понятие мультисервисных услуг Triple Play связано с передачей трех
видов информации: речи, данных и видео. Многими специалистами данная
мультисервисная сеть связывается с сетью NGN (Next Generation Network),
которая выступает одним из решений мультисервисной сети и основана на
пакетных технологиях коммутации и передачи. Необходимым условием
использования услуг Triple Play является наличие у пользователей
широкополосного доступа к данным.
Услуги Triple Play получили свое развитие с 2004 г. и тот момент
включали в своей состав видеоконференции для создания домашней
страницы, интерактивные игры, видеоуслуги и услуги по обеспечению
безопасности данных.
Рост популярности и спроса на услуги Triple Play повысили интерес к
услугам у отечественных телекоммуникационных операторов, и к концу 2007
года на рынке появилось два больших сегмента: Triple Play услуги
развлекательного характера и информационные услуги, направленные на
удовлетворение интересов потребителей делового сектора
19
.
Длительный период времени телекоммуникационными операторами
производилось обслуживание абонентских групп, отличающихся между
собой потребностями в услугах и доходами. При этом каждый абонент
использовал собственное терминальное оборудование, определяющее
требования к сетям доступа.
19
Карташевский В.Г. Компьютерные сети: учебник/ В.Г. Карташевский. – Самара: Поволжский
государственный университет телекоммуникаций и информатики, 2016. – С.187
30
К 2010 году для обслуживания абонентов сформировалась сеть
доступа, представленная в виде модели, в которой отражаются более
сложные варианты использования
20
.

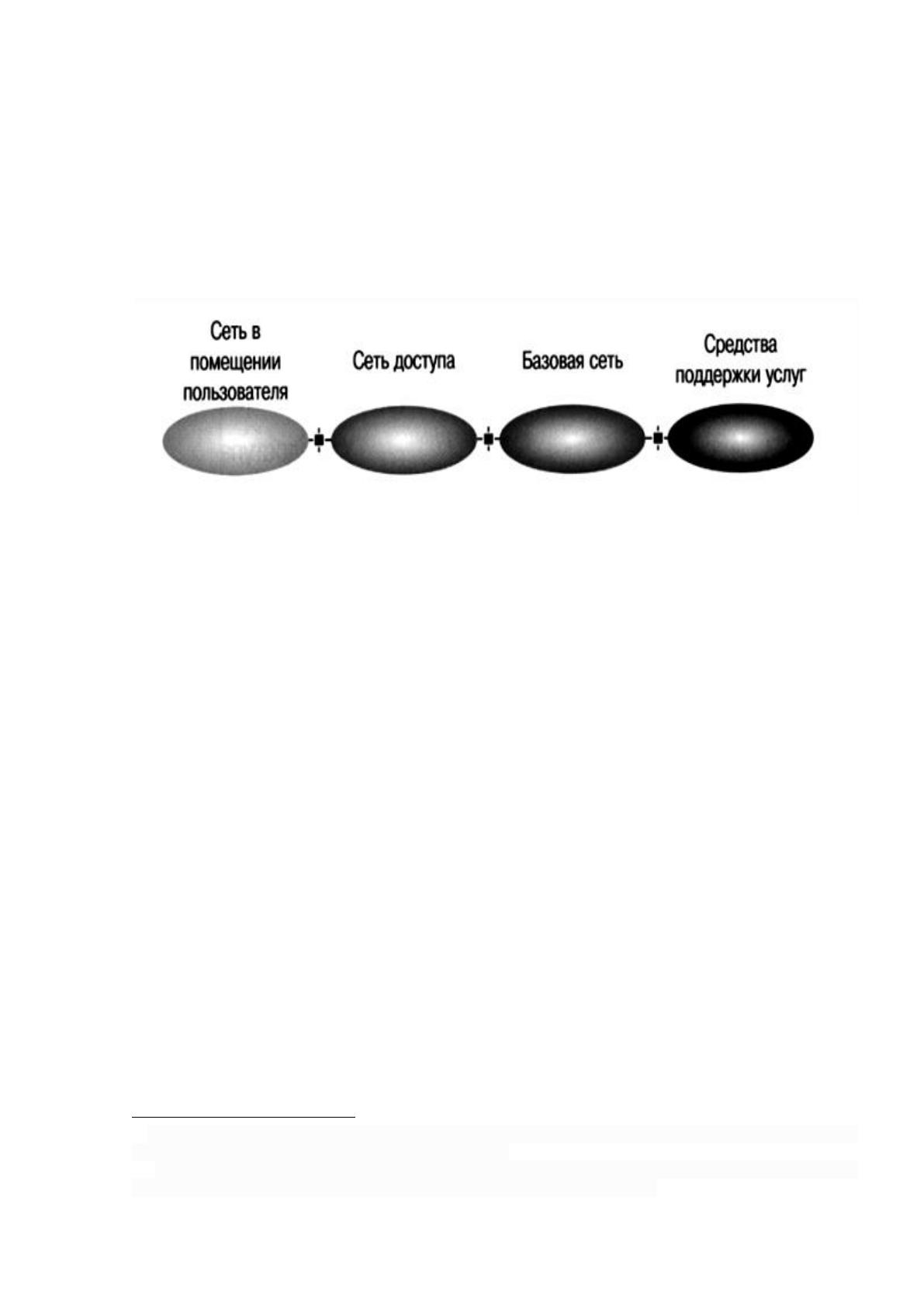

Общая модель инфокоммуникационной системы приведена на рисунке
12.
Рисунок 12. Общая модель инфокоммуникационной системы
Первый вид сети в помещении был представлен телефонными
аппретами, которые подключались к распределительной коробке (РК).
Между распределительной коробкой и узлом доступа выполнялась
прокладка многопарного кабеля. Вторая сеть применялась для обслуживания
деловых абонентов посредством предоставлениям им интегрированного
доступа IAD (Integrated Access Device), который позволял подключать
несколько точек доступа
21
.
Для обмена информацией между узлом доступа и IAD применялась
высокоскоростная цифровая абонентская линия SHDSL.

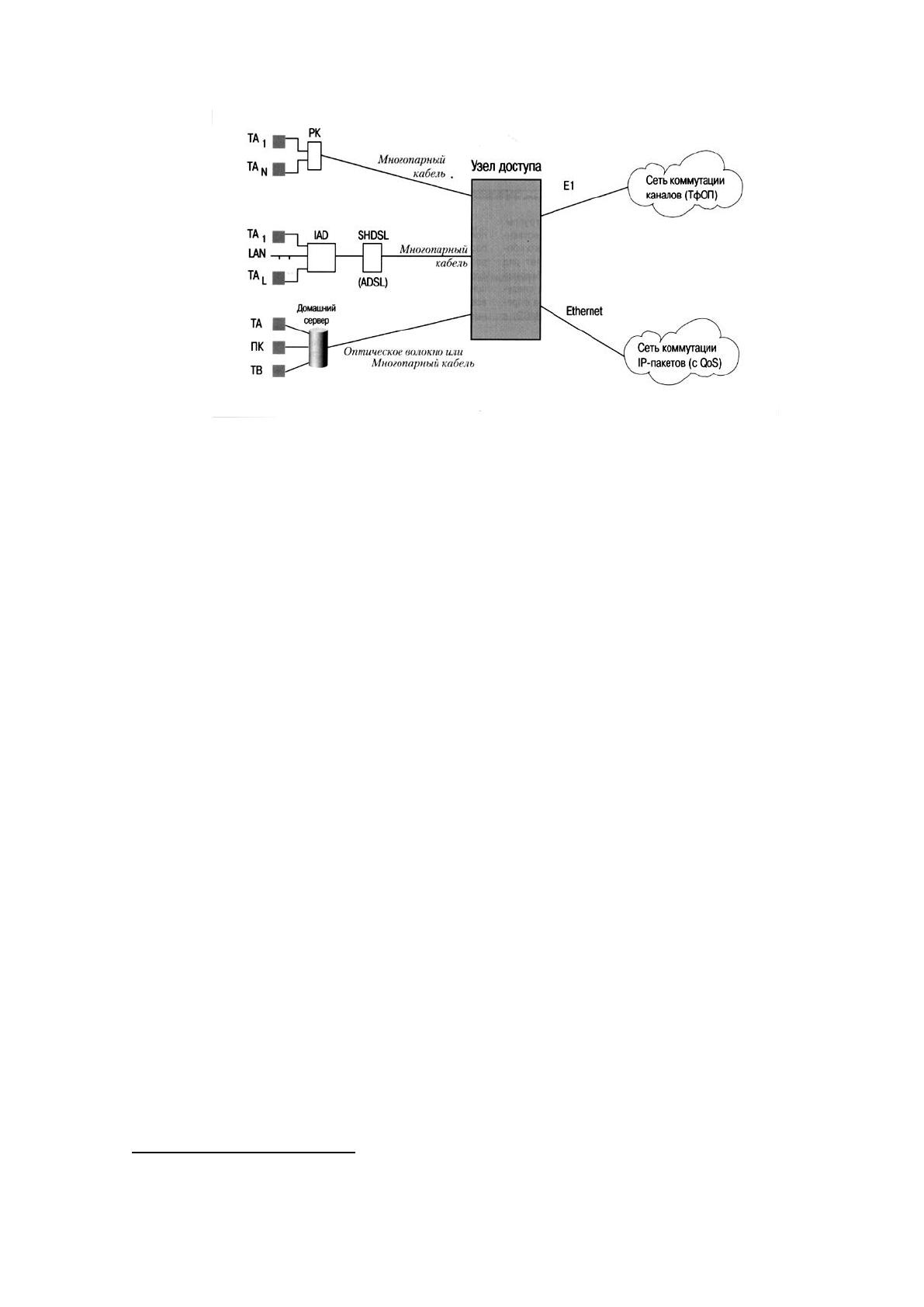

Модель сети доступа и передачи данных для оказания услуг Triple Play
приведена на рисунке 13.
20
Новиков Ю.В. Основы локальных сетей/ Ю.В. Новиков, С.В. Кондратенко. – М.: Интернет-Университет
Информационных Технологий (ИНТУИТ), 2016. – С.146
21
Карташевский В.Г. Компьютерные сети: учебник/ В.Г. Карташевский. – Самара: Поволжский
государственный университет телекоммуникаций и информатики, 2016. – С.87
31
Рисунок 13. Модель сети доступа и передачи данных для
оказания услуг Triple Play
Третий вид мультисервисной сети позволял предоставлять услуги
Triple Play потребителям жилого сектора. В этом случае использовался так
называемый домашний сервер, к которому производилось подключение
различных терминалов. Кроме телефонных терминалов в мультисервисной
сети можно было использовать телевизор и персональный компьютер. Для
подключения телевизора к домашней сети необходимо было использовать
специальную приставку Set Top Box, которая позволяла вести диалог с
пользователем. Для подключения домашнего сервера использовался
многопарный кабель с установкой оборудования типа ADSL2+, SHDSL.
Такой вид сети позволял подключать различные технологии коммутации, но
ее недостатком была необходимость создания узла, которым бы
поддерживались несколько интерфейсов, отвечающих требованиям качества
обслуживания мультисервисного трафика
22
.
За последние годы рынок мультисервисных услуг и IPTV постоянно
развивается, на что указывают данные консалтинговых агентств. За 2017 г.
доходы от предоставления IPTV увеличились с 19 до 20%, а кабельного
22
Кузин А. В. Компьютерные сети: учеб. пособие / А.В. Кузин, Д.А. Кузин. – М.: ФОРУМ, 2018. – С.93
